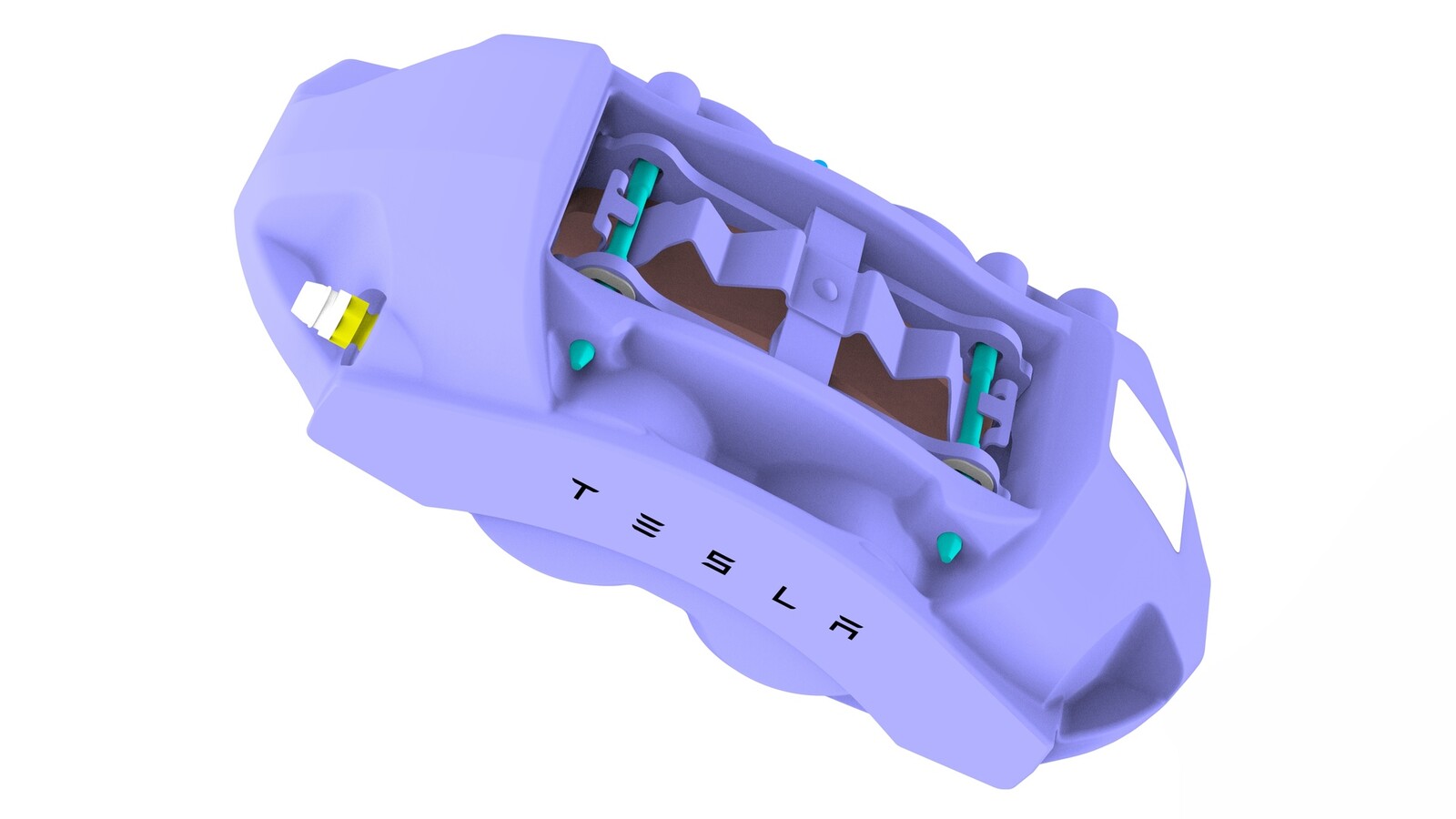

制动钳 - 前 - LH（拆卸和更换）
校正代码
33010302 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 6 月 6 日：更新了扭矩规格表。
警告
制动液会溶解车漆。站在车旁，使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
注
根据当地的环境法规处理使用过的制动液。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| Bolts that attach the LH front brake caliper to the LH front knuckle |
 94 Nm (69.3 lbs-ft) |
|
更换 | 1088969-00-B |
拆卸
-
将车辆停放在双柱举升机上。
提示： 确认车辆未处于充电状态。
- 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 拆卸左前轮毂。请参阅轮毂总成（拆卸和安装）。
- 拆卸左前震动软管。请参阅制动软管 - 挠性 - 前 - LH（拆卸和更换）。
-

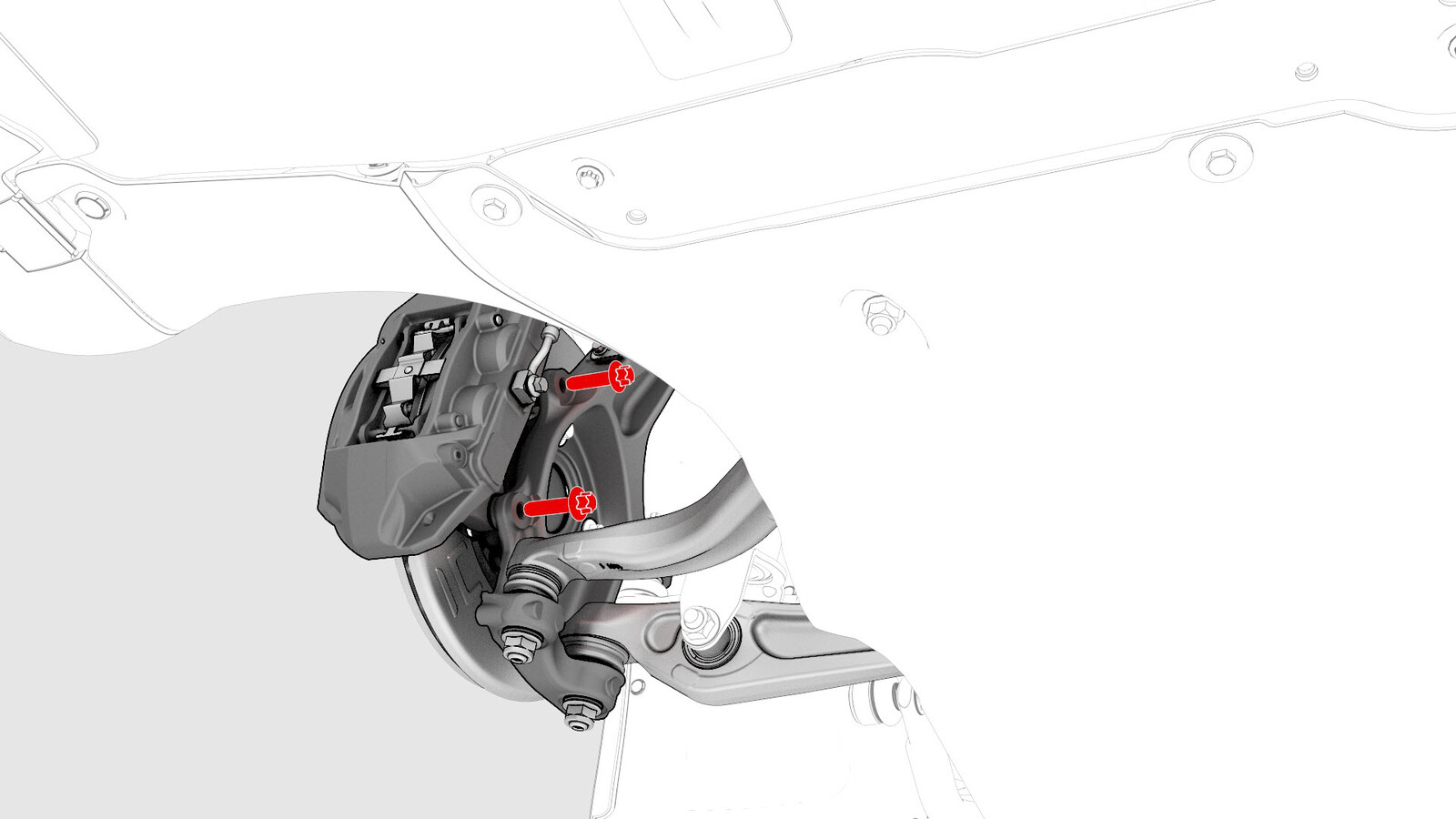

拆卸并弃置将左前制动钳固定到左前转向节的螺栓，然后将制动钳从车辆上拆下。
提示： 推荐使用以下工具：
- 无绳棘轮/冲击钻
- 3/8 in to ½ in adapter
- 外梅花套筒 E18
- 棘轮/扭矩扳手
安装
-
将左前制动钳安装到左前转向节上，安装新的螺栓，将制动钳固定到转向节，然后用油性记号笔标记螺栓。94 Nm (69.3 lbs-ft)提示： 推荐使用以下工具：
- 无绳棘轮/冲击钻
- 3/8 in to ½ in adapter
- 外梅花套筒 E18
- 棘轮/扭矩扳手
- 安装新的左前震动软管。请参阅 制动软管 - 挠性 - 前 - LH（拆卸和更换）。
- 降下车辆。
- 为左前制动钳执行排放程序。请参阅制动液排放 - 单个制动钳。
- 安装左前轮毂。请参阅轮毂总成（拆卸和安装）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
-
选择以下任一操作：
- 如果在更换制动钳时未更换制动片，请执行下一步骤，然后完成本程序。
- 如果在更换制动钳时一同更换了制动片，请转至步骤 9
-
进行试驾，期间在防抱死制动系统启用的情况下多次停车，确保制动踏板触感及性能正常。
注将试驾校正代码 00040100 作为一项单独的工项添加至“服务工单”中。
-
执行道路测试，磨合制动片。请参阅制动片 - 磨合。
注确保制动踏板触感及性能正常。注将校正代码 33013000 作为一项单独的工项添加至服务工单 (SV)。
