液冷冷凝器（拆卸和更换）
校正代码
18401402 0.84 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2023 年 4 月 5 日：更新了空调机油规格中用于液体和容量的空调机油类型。
- 2024 年 2 月 29 日：将执行例行程序的方式从使用 Toolbox 更新为使用触摸屏。
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为一项单独的活动添加至“服务工单”中。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将液冷冷凝器固定到超级歧管的紧固件（4 个） |
 8 Nm (5.9 lbs-ft) |
|
重复使用 |
拆卸
-
将车辆停放在双柱举升机上。
提示： 确认车辆未处于充电状态。
- 打开左前车门，降下左前车窗。
- 通过触摸屏，将车辆置于“维护模式”。请参阅维护模式。
- 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
- 拆下高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和安装）。
-
拆下前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
注如果车辆配备的是结构化电池组，请参阅面板 - 流线型护板 - 前（结构化电池组）（拆卸和更换）。
- 在车辆前部下方放置一个冷却液排放容器。
-
在触摸屏上，点击维护模式下的 "扳手"（位于触摸屏 UI 界面底部），点击 ，在驱动导轨处于开启状态下踩住制动踏板 10 秒，同时长按右转向灯开关，为例行程序授权，点击Run，然后等待例行程序完成。
注新超级歧管上的膨胀阀处于关闭位置，请务必在空调真空测试前对新超级歧管执行 "Start Thermal Fill Drain" 例行程序，并通过选项卡下的膨胀阀数值确认膨胀阀处于完全开启位置。
- 回收空调制冷剂。请参阅空调制冷剂（回收和重新加注）。
- 拆卸冷却液罐罐盖。
- 在车辆前部放置一台液体提取机，设置为排空，然后将排放软管放置在冷却液罐左前角，以排放尽可能多的液体。
-

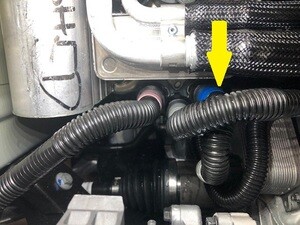

松开弹簧夹，然后从超级歧管上断开动力总成旁通软管。
注如有必要，可堵住接头端部。
-

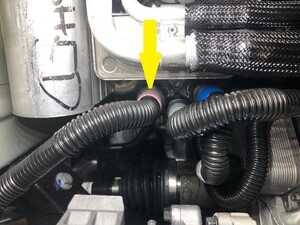

松开弹簧夹，然后从超级歧管上断开散热器出口软管。
-

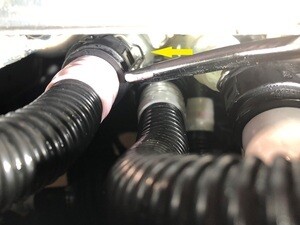

松开弹簧夹，然后从超级歧管上断开散热器入口软管。
- 将空调软管从车辆上拆下。
-

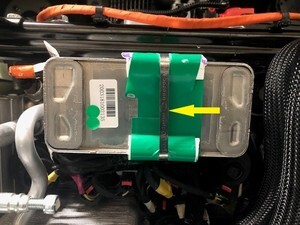

目视检查液冷冷凝器上是否有钢质电缆扎带。
注如果在液冷冷凝器上发现钢质电缆扎带，则更换超级歧管。请勿重新安装新的电缆扎带，因为这可能会导致后期出现泄漏；如果未发现电缆扎带，则继续执行程序。
-

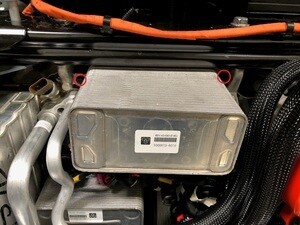

拆卸将液冷冷凝器固定到超级歧管的紧固件（4 个）。
提示： 推荐使用以下工具：
- 8 毫米套筒
- 10 英寸加长件
- 棘轮/扭矩扳手
- 回旋头棘轮/回旋头扭矩扳手
-
稍稍松开液冷冷凝器的顶端，以排出多余的冷却液。
注为避免交叉污染，需保持超级歧管液冷冷凝器空调端口完好。
-
将液冷冷凝器从超级歧管上拆下。
-
拆卸并弃置液冷冷凝器出口和入口垫片。
安装
-
安装新的液冷冷凝器出口和入口垫片。
- 使用适当的空调机油润滑液冷冷凝器上的所有 O 型环。请参阅液体和容量了解空调机油规格。
-
将液冷冷凝器安装到超级歧管上，然后手动拧紧紧固件。
-
按照 "Mount1>Mount3>Mount2>Mount4" 的顺序紧固将液冷冷凝器固定到超级歧管的紧固件（4 个）。8 Nm (5.9 lbs-ft)提示： 推荐使用以下工具：
- 8 毫米套筒
- 10 英寸加长件
- 棘轮/扭矩扳手
- 回旋头棘轮/回旋头扭矩扳手
-
将散热器出口和入口软管以及动力总成旁通软管安装到超级歧管上。
注执行推拉推测试以确保软管完全就位。
- 取走车辆下方的冷却液排放容器。
-
安装前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
注如果车辆配备的是结构化电池组，请参阅面板 - 流线型护板 - 前（结构化电池组）（拆卸和更换）。
- 执行真空泄漏测试。请参阅空调制冷剂（回收和重新加注）。
- 抽真空并再充注冷却液。请参阅冷却系统（真空重新加注）。
- 向车辆内注油并重新加注空调制冷剂。请参阅空调制冷剂（回收和重新加注）。
- 在触摸屏上，点击Stop Thermal Fill Drain，然后等待例行程序完成。
- 选择，点击Run，然后等待例行程序完成。
-
选择，点击Run，然后等待例行程序完成。
注
- 此例行程序在显示停止提示后仍将持续一段时间。冷却液泵会发出声响。
- 测试将持续约 10 分钟。在此期间请勿开始其他例行程序。
- 确保车辆未处于前进挡。车辆处于前进挡时，此例行程序将停止。
- 测试中，速度将在 3500-6500 RPM 之间变化（怠速 = 约 1500 RPM），启动的阀门将在串联和并联之间切换。
- 如果速度在 7000 RPM 左右徘徊，则说明泵存在气锁状况。请重新执行真空加注。继续添加冷却液并排空空气，直至冷却液液位介于罐上的 NOM 与 MAX 线之间。
- 检查冷却液液位，必要时加满，然后安装冷却液罐罐盖。
- 在触摸屏上，选择，点击Run，然后等待例行程序完成。
- 选择Test HVAC Performance，点击Run，然后等待例行程序完成。
- 禁用“维护模式”。请参阅维护模式。
- 安装高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和安装）。
- 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
- 升起左前车窗，关闭左前车门。
- 将车辆驶离举升机。
