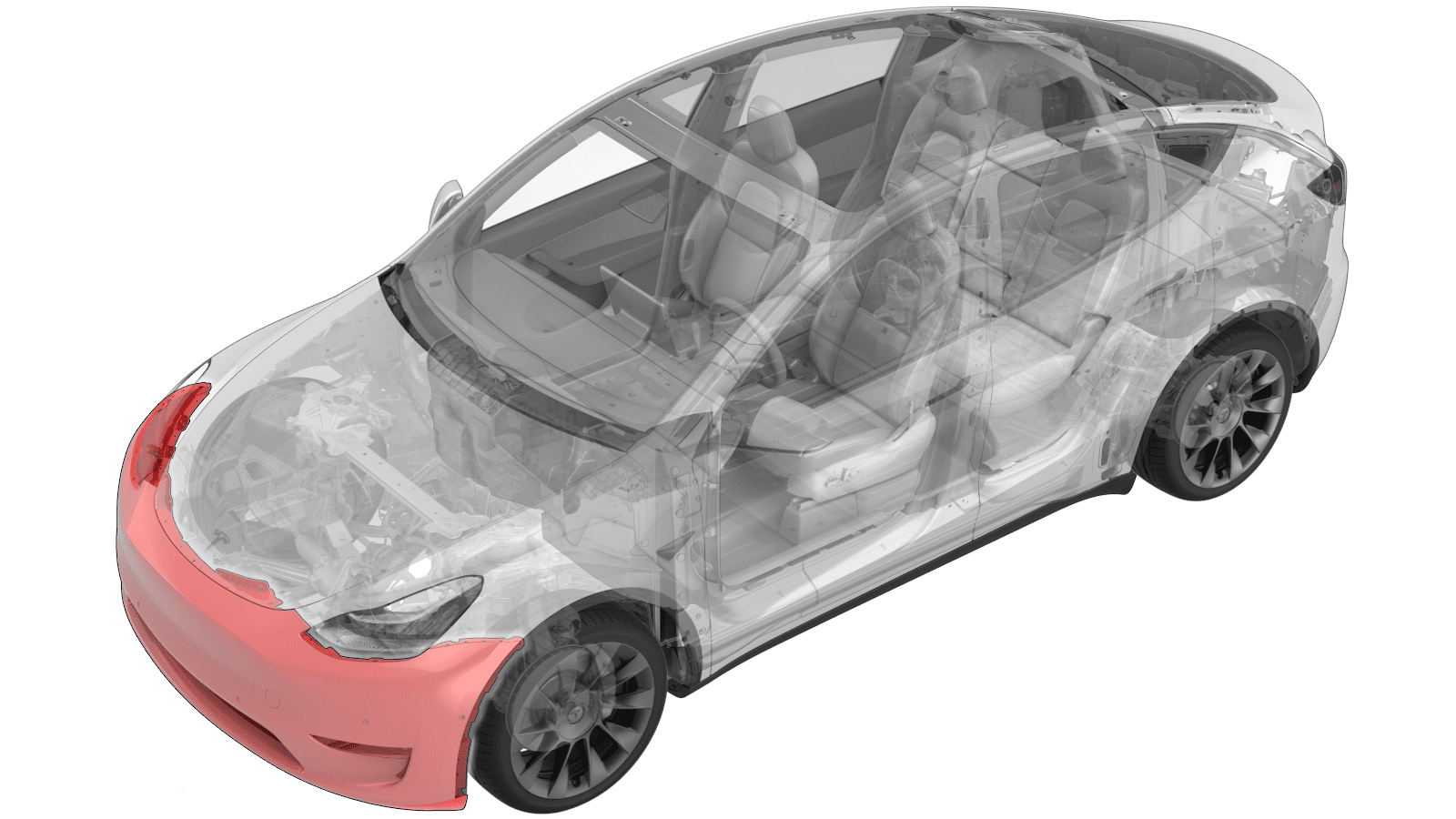

饰板 - 前(拆卸和更换)

校正代码 10011002 0.90 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 5 月 30 日:添加了适用于 HW4 车辆的备注。

扭矩规格

表 1. 扭矩规格饰板 - 前(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将右前转向灯/雾灯固定到前饰板的螺钉
2.8 Nm (2.1 lbs-ft)
  • 梅花 T25 套筒
  • 4 英寸加长件
重复使用
将前饰板格栅固定到前饰板的螺钉
3 Nm (2.2 lbs-ft)
  • 梅花 T25 套筒
  • 4 英寸加长件
重复使用
将前饰板裙板固定到前饰板的螺母
3 Nm (2.2 lbs-ft)
  • 10 毫米套筒
  • 2 英寸加长件
重复使用

拆卸

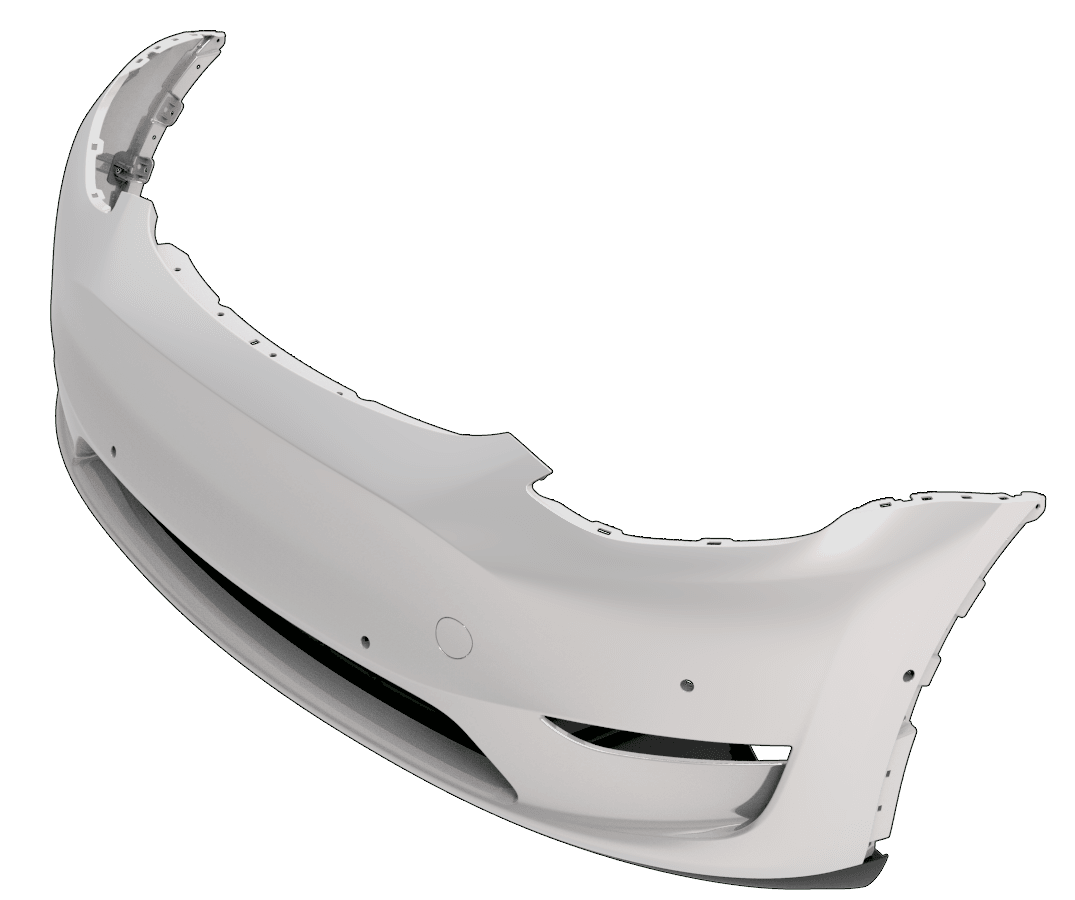

  1. 拆下前饰板。请参阅 饰板 - 前(拆卸和安装)

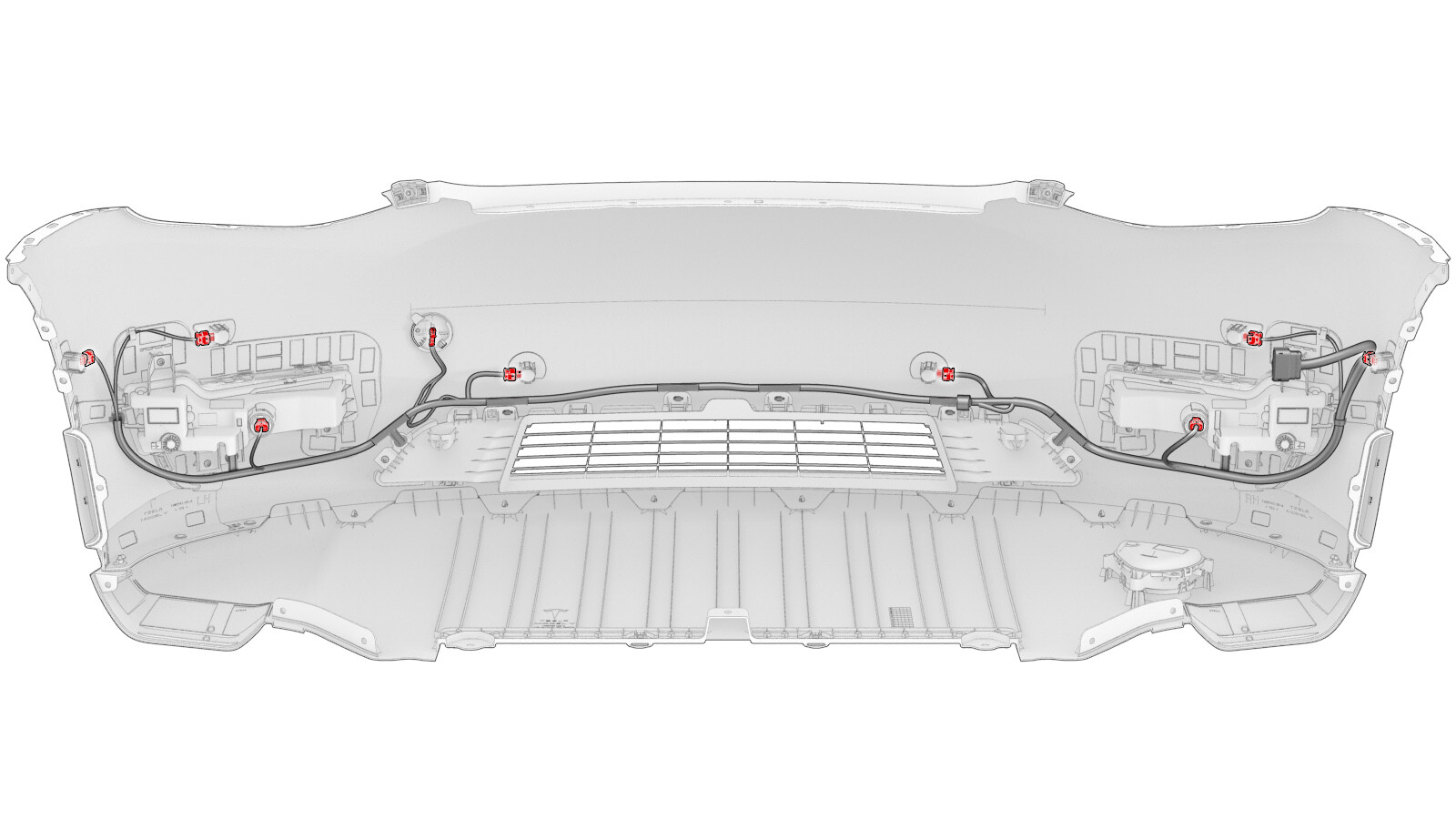

  2. 断开前饰板线束的电气连接器 (x8)。
    Informational PurposesAn informational icon, calling your attention
    拉动每个连接器上的红色锁片以松开连接器锁,然后断开电气连接器。
  3. 松开将前饰板电气线束固定到前饰板的夹子 (x10)。
    Informational PurposesAn informational icon, calling your attention
    HW4 车辆上的夹子数量可能会有所不同。
  4. 从前饰板拆下牵引钩盖板,然后从饰板总成拆下前饰板电气线束。
  5. 拆下将 RH 前转向灯/雾灯固定到前饰板的螺钉。
    提示: 推荐使用以下工具:
    • 梅花 T25 套筒
    • 4 英寸加长件
  6. 使用饰板工具松开将 RH 前转向灯/雾灯固定到前饰板的锁片 (x4),然后从前饰板上拆下车灯。
  7. 对 LH 前转向灯/雾灯重复第 5 步和第 6 步。

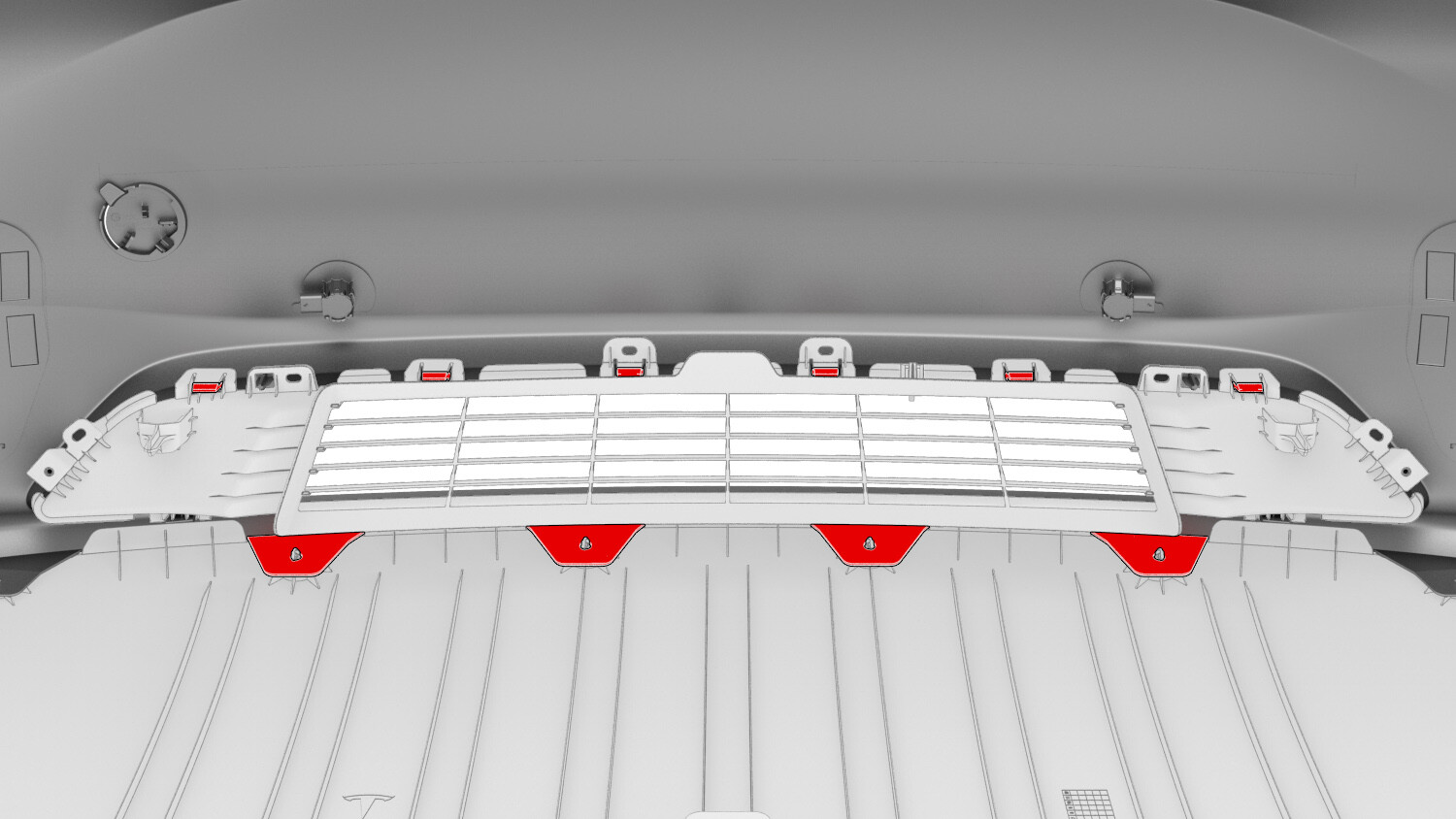

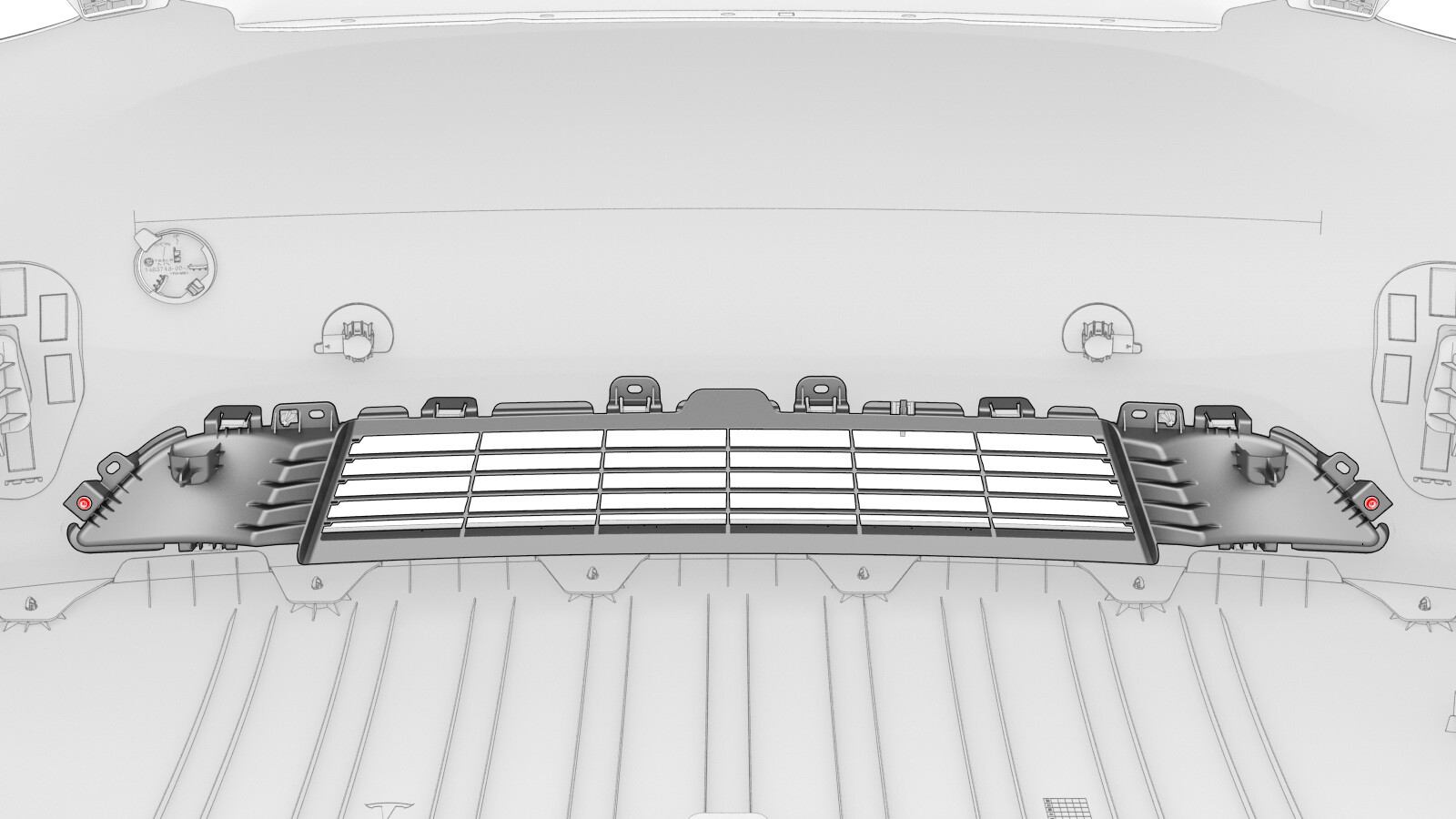

  8. 拆下将前饰板格栅固定到前饰板的螺钉。
    提示: 推荐使用以下工具:
    • 梅花 T25 套筒
    • 4 英寸加长件
  9. 松开将前饰板格栅固定到前饰板的夹子 (x10),然后从饰板上拆下格栅。
  10. 在非 HW4 车辆上,松开将驻车传感器固定到前饰板的夹子,然后从饰板上拆下传感器 (x6)。
  11. 拆下将前饰板裙板固定到前饰板的紧固件,然后从饰板上拆下裙板。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件

安装

安装程序与拆卸程序相反。

  1. 安装将前饰板裙板固定到前饰板的紧固件。
    3 Nm (2.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
  2. 在非 HW4 车辆上,安装驻车传感器 (x6)。
  3. 安装将前饰板格栅固定到前饰板的夹子 (x9)。
  4. 安装将前饰板格栅固定到前饰板的螺钉。
    3 Nm (2.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T25 套筒
    • 4 英寸加长件
  5. 重复第 #GUID-87FD8D3D-05FF-471F-B2AC-EC4D65ED3E08__GUID-E9BE6EC7-028E-4618-83DA-5597D5A2723F 至第 #GUID-87FD8D3D-05FF-471F-B2AC-EC4D65ED3E08__GUID-240A15B3-5068-469A-9443-12352ED8B26F 步,处理 LH 侧前转向灯/雾灯。
  6. 安装将前转向灯/雾灯固定到前饰板的锁片 (x4)。
  7. 安装将前转向灯/雾灯固定到前饰板的螺钉。
    2.8 Nm (2.1 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T25 套筒
    • 4 英寸加长件
  8. 安装将前饰板电气线束固定到前饰板的夹子 (x10)。
    Informational PurposesAn informational icon, calling your attention
    HW4 车辆上的夹子数量可能会有所不同。
  9. 在非 HW4 车辆上,连接前饰板线束的电气连接器 (x8),然后接合连接器锁。
  10. 将牵引钩盖板安装到前饰板。
  11. 安装前饰板。请参阅 饰板 - 前(拆卸和安装)
