母排 - 充电接口至高压电池（三相）（拆卸和更换）
校正代码
44013152 0.84 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 2 月 1 日：删除了传动装置底盘和电机的步骤以及车辆电气隔离程序。
- 2023 年 7 月 10 日：添加了拆卸/安装传动装置底盘和电机的步骤，并重新添加了绝缘程序步骤。
- 2023 年 5 月 24 日：将车辆电气绝缘程序替换为充电接口电压检查程序。
- 1076927-00-A Hioki RM 3548
- 1108272-00-B 变流器逻辑连接器盖，3DU
- 1130480-00-A 超薄测试探针，Fluke TP38
警告
只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项
。
警告
执行暴露在高压之下的任何程序之前，请取下佩戴的所有首饰（手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等），并取出口袋中的所有物品（钥匙、硬币、钢笔、铅笔、工具、钮扣等）。
警告
如果需要为了安全地执行程序而佩戴矫正护目镜，请确保护目镜牢固地固定到头上并且不会掉落。
警告
执行此程序时需要穿戴适当的个人防护装备 (PPE)：
- 高压 (HV) 绝缘手套
- 皮革手套保护罩
- 高压绝缘手套测试器
- 护目镜
- 电气绝缘保护安全鞋
警告
手套充气机是测试高压绝缘手套的唯一推荐方式。开始此程序前，需确认两只高压绝缘手套均通过测试。如果任何一只手套未通过充气检测，则需弃置这副手套。
警告
确保高压绝缘手套未过期。高压绝缘手套有效期为印在手套上的测试日期后 12 个月内，但首次使用后，即使手套仍处于上述 12 个月有效期内，也只能使用 6 个月。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将充电接口母排引线固定到充电接口总成的螺母 |
 9 Nm (6.6 lbs-ft) |
|
重复使用 | 螺母已压紧垫圈 |
| 母排检修盖板螺栓 |
9 Nm (6.6 lbs-ft) |
|
重复使用 | |
| 母排至高压电池仓高压接头螺栓 |
9 Nm (6.6 lbs-ft) |
|
重复使用 | |
| 充电接口背面的母排螺柱 |
2 Nm (1.5 lbs-ft) |
|
不适用 |
拆卸
- 打开所有车门，降下所有车窗。
- 将前排座椅向前移动。
- 打开掀背尾门、前备箱盖和充电接口盖板。
- 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 拆卸高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和安装）。
- 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
- 执行充电接口电压检查程序。请参阅充电接口电压检查。
- 拆卸左侧 C 柱下饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
- 拆卸后备箱负重底板。请参阅后备箱负重底板 - 后部（拆卸和更换）。
- 拆卸前备箱负重底板。请参阅后备箱负重底板 - 前部（拆卸和更换）。
- 拆卸后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱（拆卸和更换）。
- 拆卸后备箱左侧负重底板支架。请参阅支架 - 后备箱负重底板- LH（拆卸和更换）。
- 拆卸后备箱左侧挂袋支架。请参阅支架 - 后备箱挂袋 - LH（拆卸和更换）。
- 拆卸后备箱左侧侧饰板。请参阅饰板 - 侧 - 后备箱 - LH（拆卸和更换）。
- 拆卸左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
- 拆卸左侧 C 柱支架。请参阅支架 - C 柱 - LH（拆卸和更换）。
-
小心拉出锁片，然后将逻辑连接器从充电接口上断开。
-
将锁片向上推动，然后将交流电缆从充电接口上断开。
-
将红色锁片滑离左侧尾灯连接器，然后将线束从尾灯上断开。
-
使用长凿轻轻松开将安全盖固定到母排支架的锁片（2 个），然后拆下安全盖。
注撬动时请勿用力过猛，以免损坏安全盖。
-
拆卸将充电接口母排引线固定到充电接口总成的螺母（2 个）。
提示： 推荐使用以下工具：
- 10 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
-
断开左后座椅滑轨处电气连接器线束。
-
松开将电气连接器固定到左后座椅滑轨的卡子，然后将连接器移至一旁。
-
松开将左侧线束导件固定到车辆上靠近左后门槛区域的卡子（3 个）。
注松开这些卡子即可将左侧车身线束从车辆上松开，以便拆下充电接口母排。
-
拆卸将左侧车身线束固定到车辆上靠近左后车门开口的夹子。
-

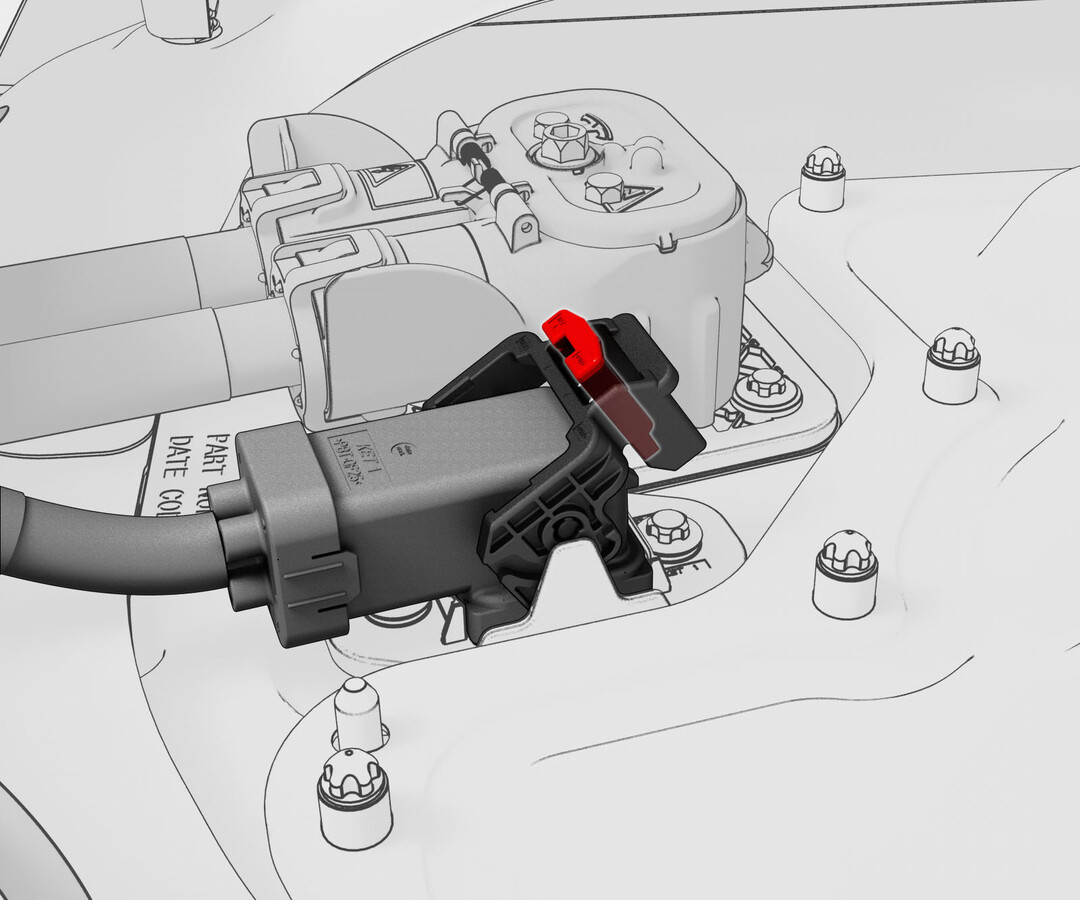

松开红色锁片，向上旋转黑色连杆，然后将交流电缆从高压电池仓高压接头上断开。
-

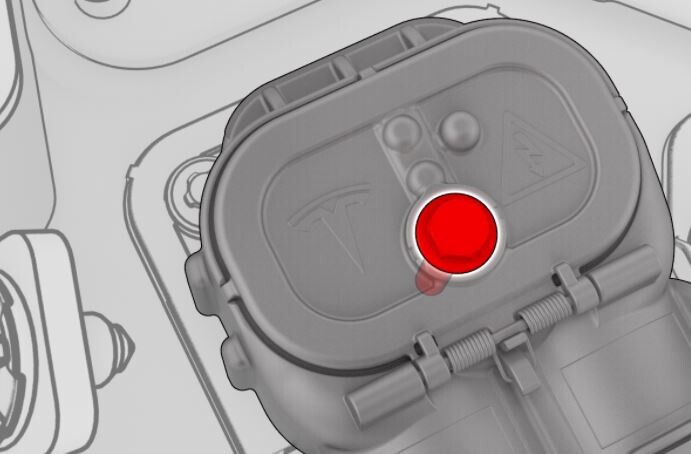

拆卸用于封闭高压电池仓高压接头处充电接口母排检修盖板的螺栓，然后打开检修盖板。
提示： 推荐使用以下工具：
- 10 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
-

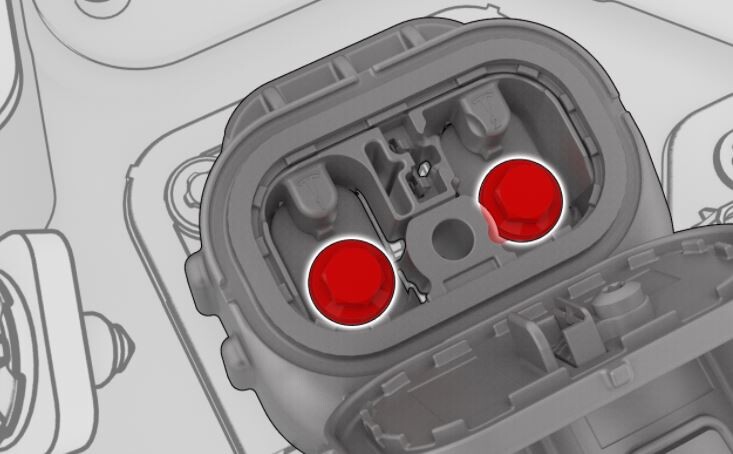

拆卸将充电接口母排固定到高压接头的螺栓（2 个）。
提示： 推荐使用以下工具：
- 10 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
-
将充电接口母排连接器从高压接头上抬起，并将其拆下。
注前后摆动连接器以使其松开。
-
将母排从车辆上拆下。
注建议寻求他人协助。将母排和三相交流线束从车身线束下方穿过，根据需要旋转以留出间隙，然后向后穿过掀背尾门
安装
- 对 Hioki 电阻表执行零点调节，以便稍后在此程序中测量电阻。请参阅电阻表（零点调节）。
- 使用异丙醇 (IPA) 湿巾清洁高压电池仓处的充电接口母排高压接头，然后等待风干 1 分钟。
-
使用异丙醇 (IPA) 湿巾清洁充电接口总成后部的充电接口母排高压接头，然后等待风干 1 分钟。
注如果将安装新的充电接口总成，请跳过这一步骤，因为新的充电接口已预先涂抹了导电膏。提示： 使用塑料饰板工具，将异丙醇 (IPA) 湿巾推入充电接口母排高压接头的缝隙中。
-
在协助下，使充电接口母排穿过掀背尾门，将母排放置就位，以备安装。
注使母排穿过车身线束，视需要旋转母排。
-
在协助下，将高压接头上的导片与充电接口母排连接器对齐，然后将母排连接器安装到高压接头上。
提示： 轻轻抬起母排的后半部分，以便将母排安装在高压接头上。注如果放置母排时需要过度用力，说明母排可能已弯曲。检查母排是否损坏，必要时进行更换。
-
安装将充电接口母排固定到高压接头的螺栓（2 个）。9 Nm (6.6 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
-
关闭充电接口母排检修盖板，然后将螺栓安装到检修盖板上。9 Nm (6.6 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
-
将交流线缆连接到高压电池仓高压接头，向下旋转黑色连杆，然后将红色锁片接合。
-
安装将左侧车身线束固定到车辆上靠近左后车门开口的夹子。
-
安装将左侧线束导件固定到车辆上靠近左后门槛区域的卡子（3 个）。
-
将电气连接器线束夹安装到左后座椅滑轨。
-
在左后座椅滑轨处连接线束连接器。
- 使用异丙醇 (IPA) 湿巾清洁充电接口总成母排接触表面，清除任何残留的 Penetrox。
-
在各充电接口母排引线（2 个）与充电接口接触的一侧涂抹两滴 Penetrox A-13。
注如果将安装新的充电接口总成，请跳过这一步骤，因为新的充电接口已预先涂抹了导电膏。注确保接触表面涂满导电膏。
图 1. 母排支架设计可能不同
-
安装将充电接口母排引线固定到充电接口总成的螺母（2 个）。9 Nm (6.6 lbs-ft)注如果放置母排时需要过度用力，说明母排可能已弯曲。检查母排是否损坏，必要时进行更换。提示： 推荐使用以下工具：
- 10 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
- 佩戴高压绝缘手套和皮革手套。
-
在充电接口处，使用 Hioki 电阻计测量充电接口母排引线与充电接口母排螺柱之间的电阻。另请对其他引线和螺柱执行该测试。
注可接受的电阻值为 0.050 毫欧（50 微欧）至 0.270 毫欧（270 微欧）。如果测得电阻值高于 0.270 毫欧（270 微欧），说明高压接头电阻过大。拆卸紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试（视情况而定）。注如果电阻值低于 0.050 毫欧（50 微欧），请重新放置探针并再次测量。如果尝试 4 次后电阻值始终低于 0.050 毫欧（50 微欧），则说明测试通过；请继续执行下一步骤。
- 脱下高压绝缘手套和皮革手套。
-
安装母排支架上的安全盖，确保两个锁片接合。
-
将交流线缆线束连接器连接到充电接口。
-
将电气线束与尾灯连接器相连，然后接合连接器锁。
警告如果连接器上有红色锁片： 将红色锁片按入连接器中以接合连接器锁。
-
将逻辑连接器连接到充电接口。
- 安装左侧 C 柱支架。请参阅支架 - C 柱 - LH（拆卸和更换）。
- 安装左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
- 安装后备箱左侧饰板。请参阅饰板 - 侧 - 后备箱 - LH（拆卸和更换）。
- 安装后备箱左侧挂袋支架。请参阅支架 - 后备箱挂袋 - LH（拆卸和更换）。
- 安装左侧负重底板支架。请参阅支架 - 后备箱负重底板- LH（拆卸和更换）。
- 安装后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱（拆卸和更换）。
- 安装前备箱负重底板。请参阅后备箱负重底板 - 前部（拆卸和更换）。
- 安装后备箱负重底板。请参阅后备箱负重底板 - 后部（拆卸和更换）。
- 安装左侧 C 柱下饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
- 重新连接 12V 电源。请参阅12V/低压电源（断开和连接）。
- 安装高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和安装）。
- 关闭掀背尾门。
- 将前排座椅移回原位。
- 验证充电系统可以正常工作。
- 关闭充电接口盖板。
- 升起所有车窗，关闭所有车门。
