支架 - 饰板中间至翼子板 - LH（拆卸和更换）

校正代码 10018102 0.72 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 支架 - 饰板中间至翼子板 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将前照灯固定到前照灯前方下部的螺栓
5.9 Nm (4.4 lbs-ft)
  • T30 梅花套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 2 英寸加长件
重复使用
将左前饰板中央支架固定到车辆的螺栓
5 Nm (3.7 lbs-ft)
  • T25 梅花套筒
  • 回旋头棘轮/回旋头扭矩扳手
更换 带黑色螺栓 (1551442-00-A)

拆卸

  1. 拆下前饰板。请参阅饰板 - 前（拆卸和安装）。

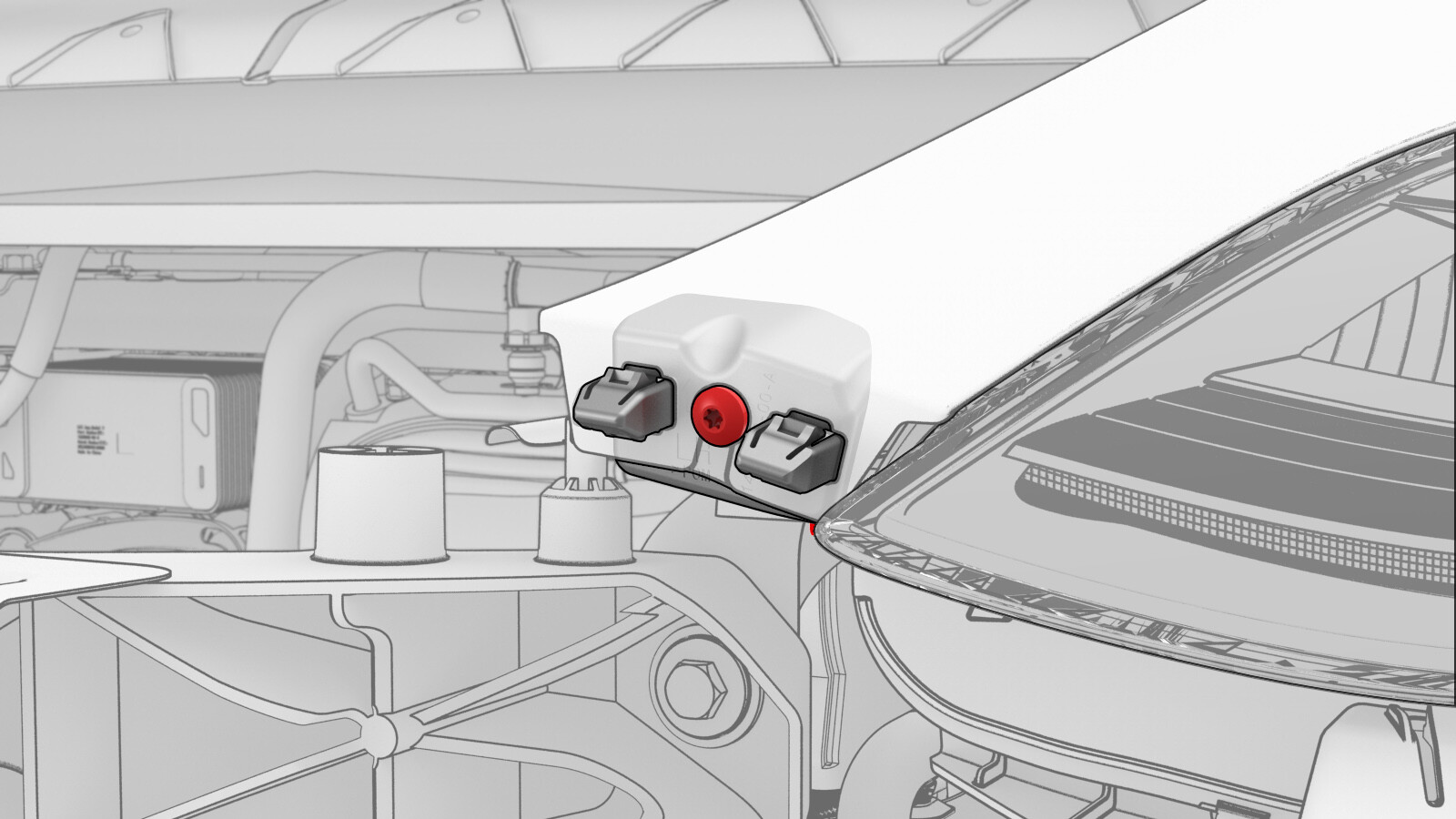

  2. 拆下并弃用将 LH 前饰板中央支架固定到车辆的螺栓。
    提示： 推荐使用以下工具：
    • T25 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手

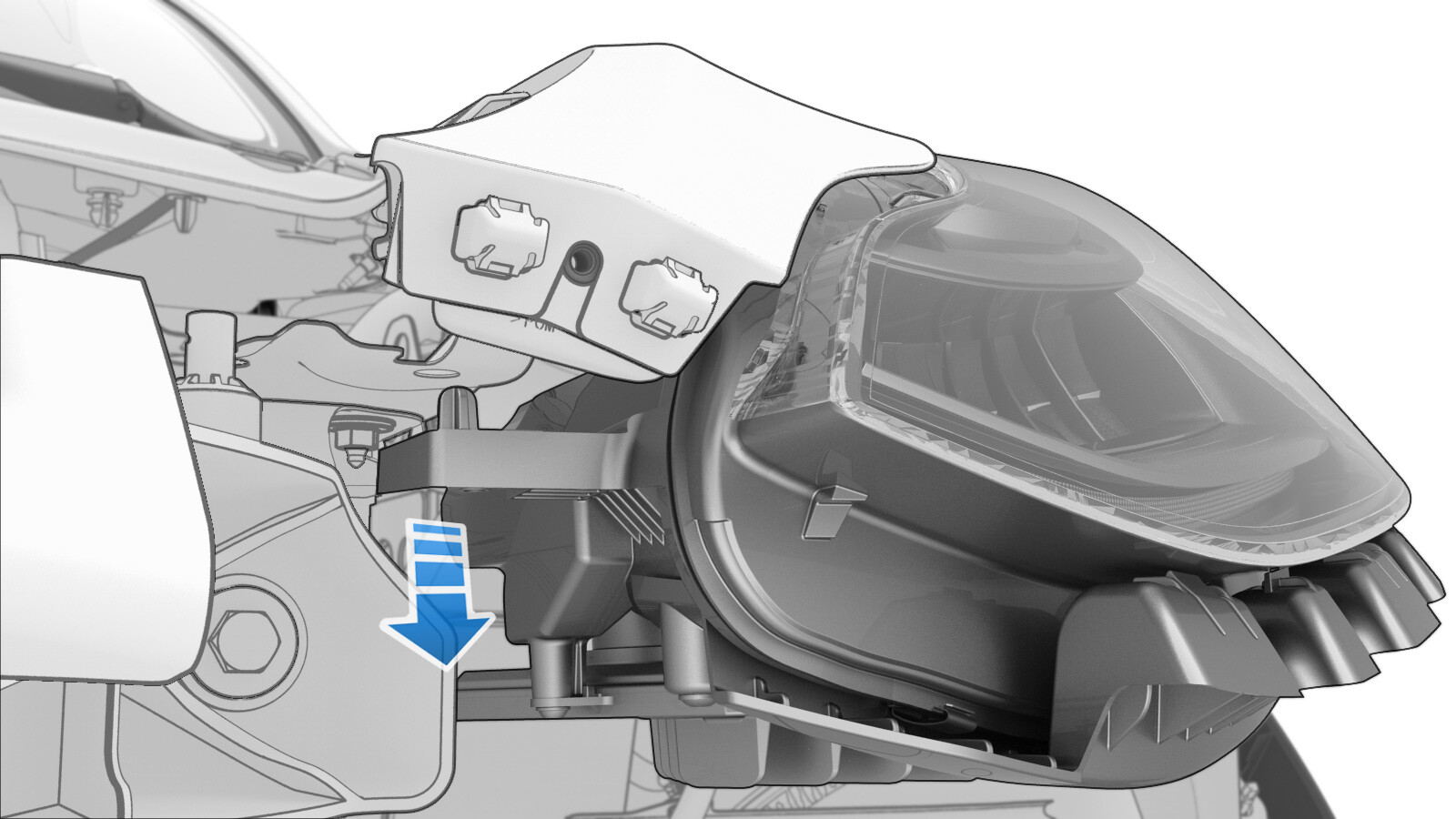

  3. 拆下将 LH 大灯固定到翼子板的螺栓，然后放低前大灯。
    提示： 推荐使用以下工具：
    • T30 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 2 英寸加长件

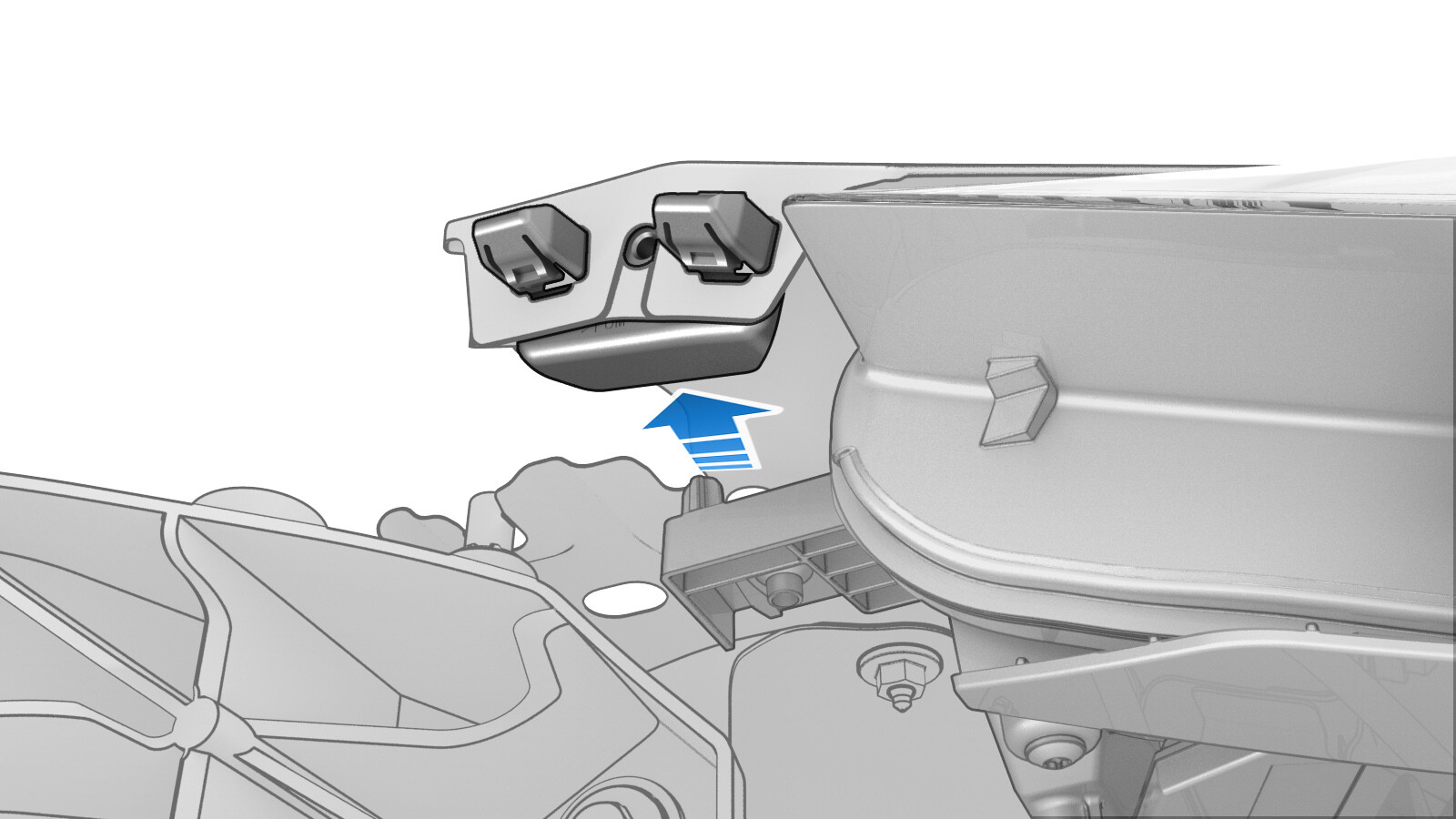

  4. 向后移动 LH 前饰板中央支架，将其从车上拆下。

安装

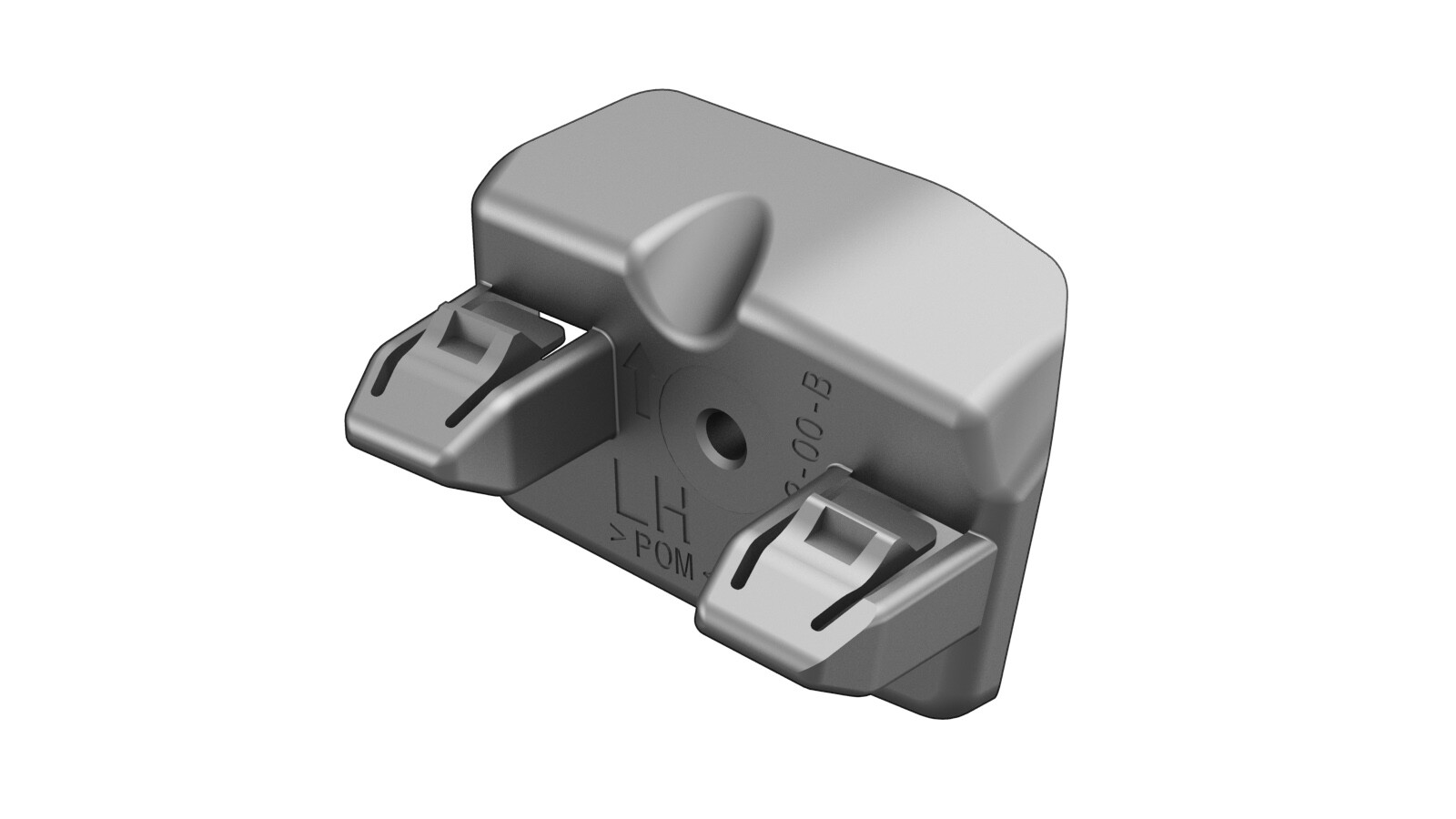

  1. 安装 LH 前饰板中央支架。
  2. 放置大灯，然后安装将大灯固定到翼子板上的螺栓。
    5.9 Nm (4.4 lbs-ft)
    提示： 推荐使用以下工具：
    • T30 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 2 英寸加长件

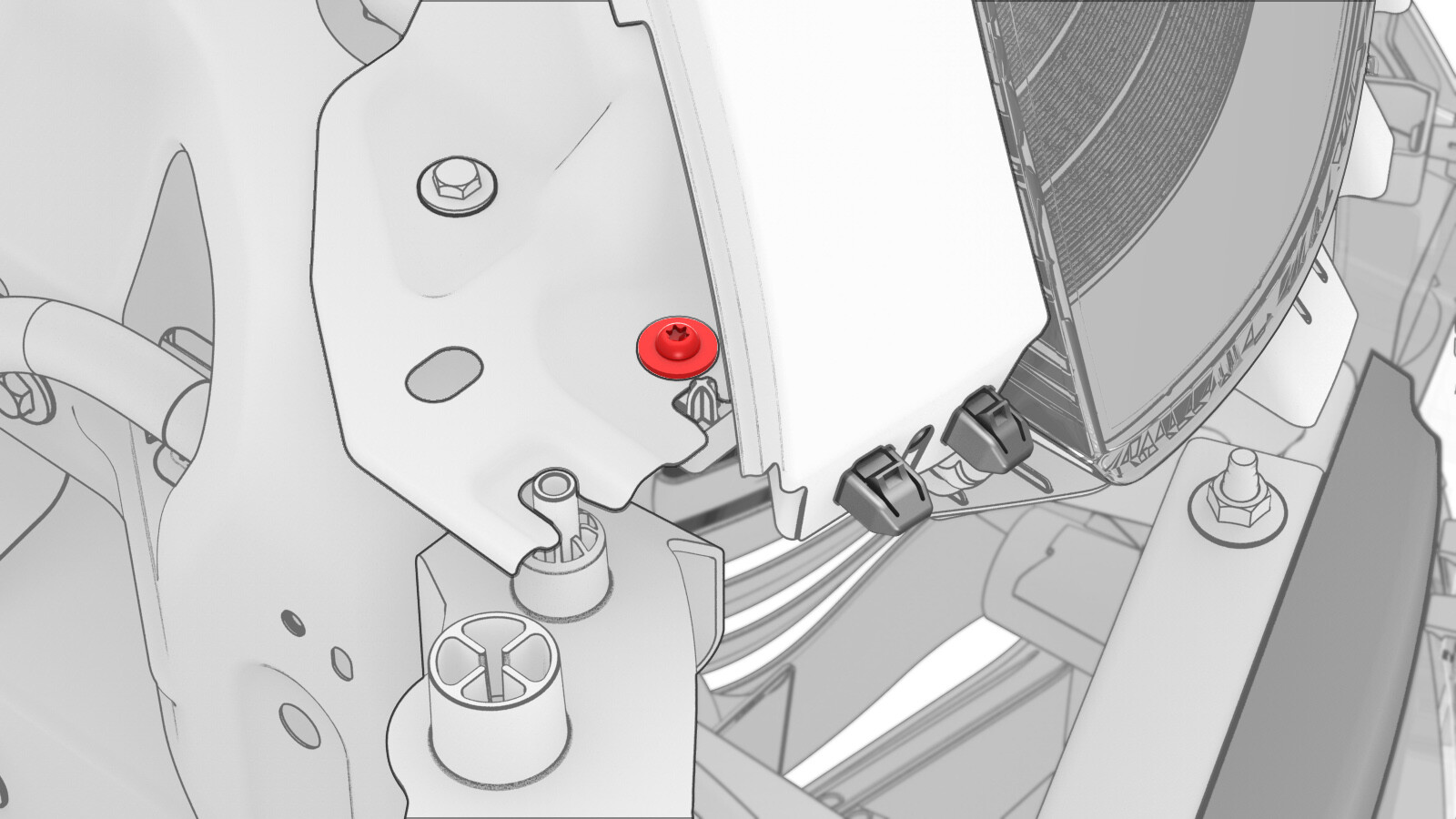

  3. 安装将 LH 前饰板中央支架固定到车辆的新螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    安装新的黑色螺栓 (1551442-00-A)。
    提示： 推荐使用以下工具：
    • T25 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
  4. 安装前饰板。请参阅饰板 - 前（拆卸和安装）。
