SD 卡 - 车载电脑(拆卸和更换)

校正代码 21152402 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意:请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-04-22: 添加了有关安装 SD 卡的图片。

拆卸

  1. 打开右前车门,完全降下右前车窗。
  2. 将右前座椅移至最后端。
  3. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部(拆卸和更换)
  4. 断开 12V 电源。请参阅 12V/低压电源(断开和连接)
  5. 拆下右侧脚部空间总成。请参阅 罩 - 脚部空间 - 副驾位 (LHD)(拆卸和更换)
  6. 使用饰板工具滑动 SD 卡固定锁片,然后使用塑料镊子从电脑上取出 SD 卡。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

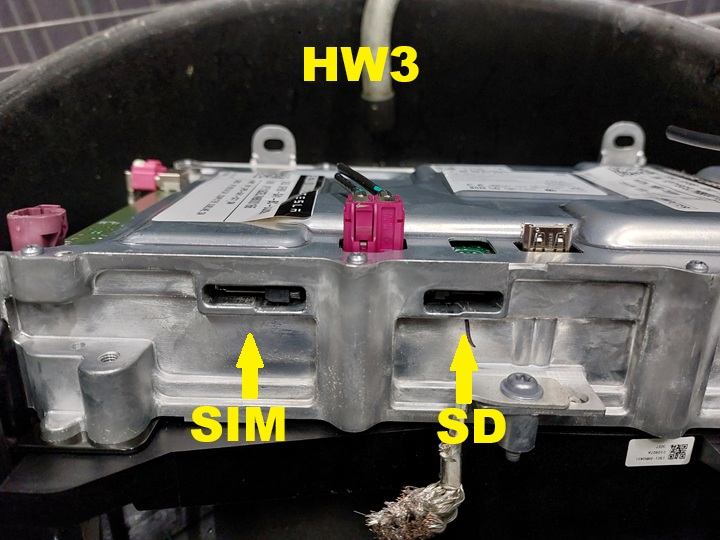

    切勿取出 SIM 卡(在此图中位于 SD 卡左侧)。
  7. 沿中间将 SD 卡对半切开,然后将每块再对半切开,共切成 4 块,以销毁 SD 卡。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为保护用户数据,必须销毁 SD 卡。

安装

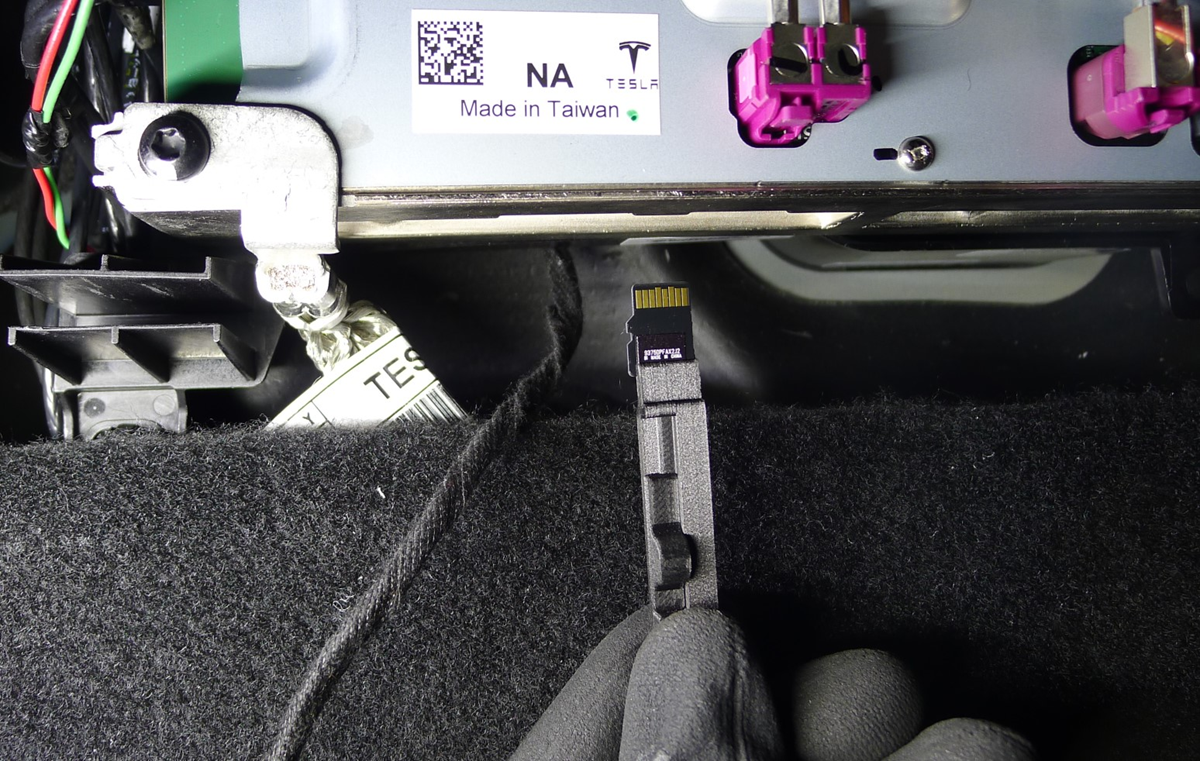

  1. 将 SD 卡放入安装导件。
    Informational PurposesAn informational icon, calling your attention

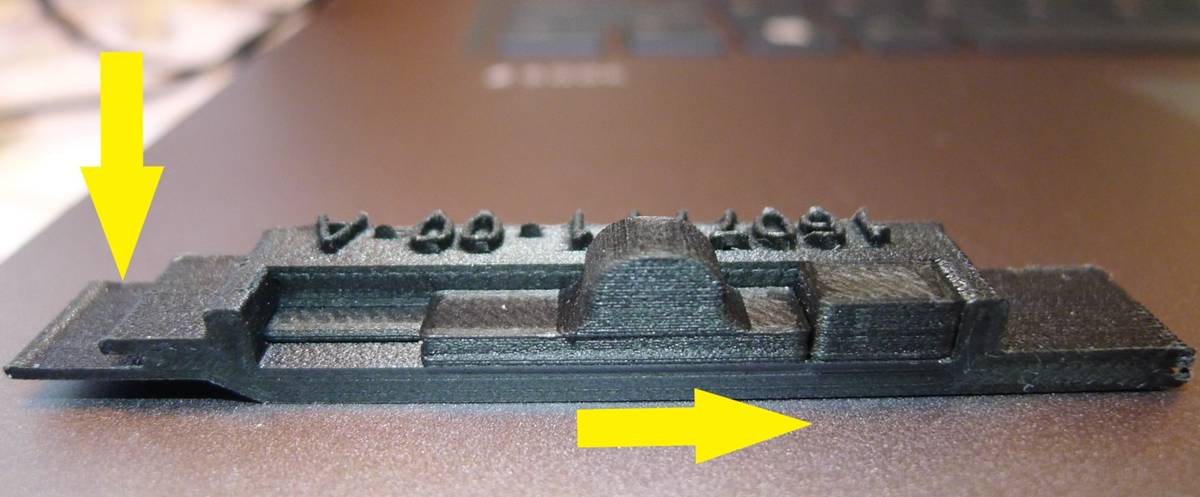

    确保安装导件滑块处于向下位置。将 SD 卡从左向右滑入工具顶部,直至完全就位。安装时,SD 卡触点应朝向后方。
  2. 将 SD 卡安装到车载电脑中。
    Informational PurposesAn informational icon, calling your attention

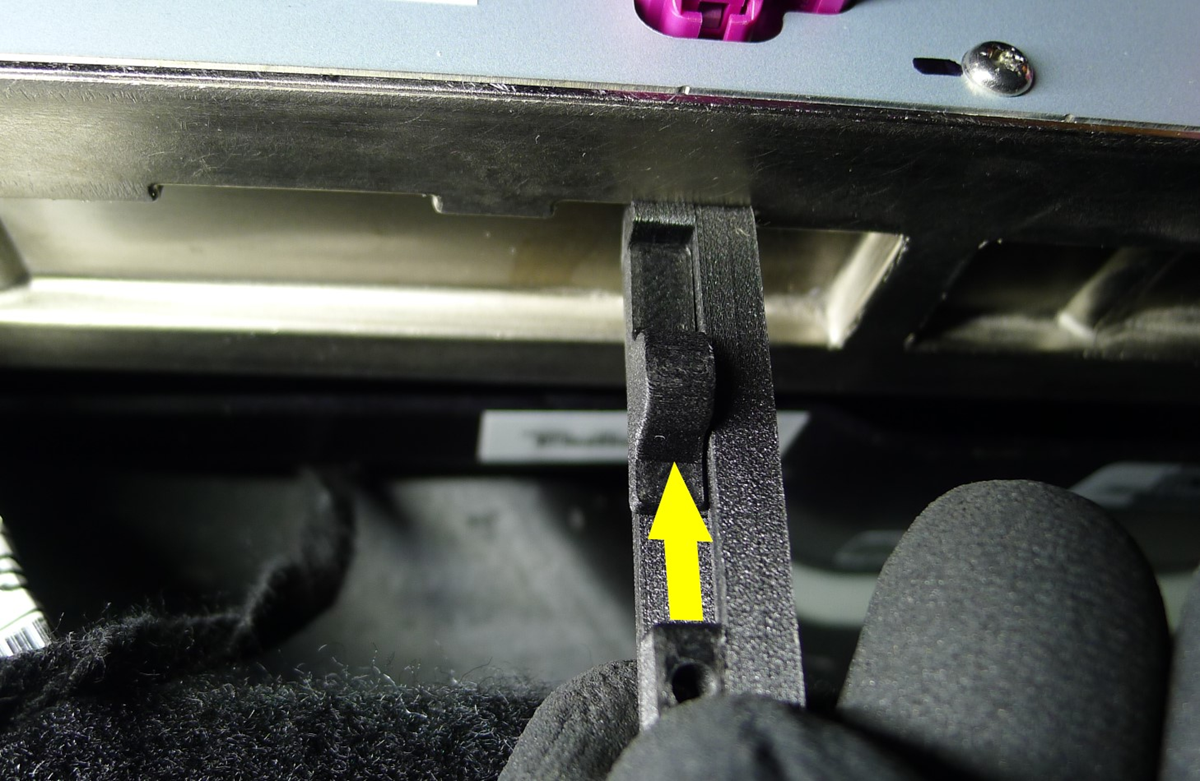

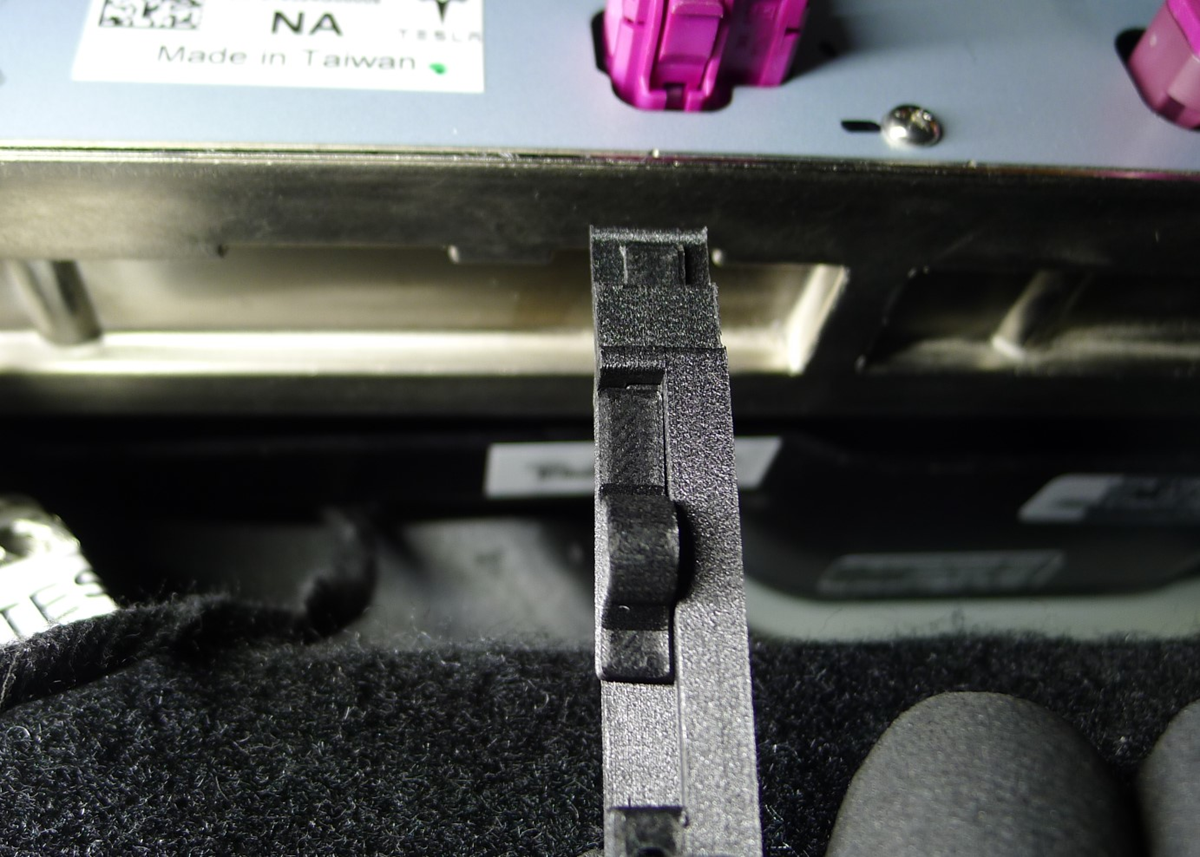

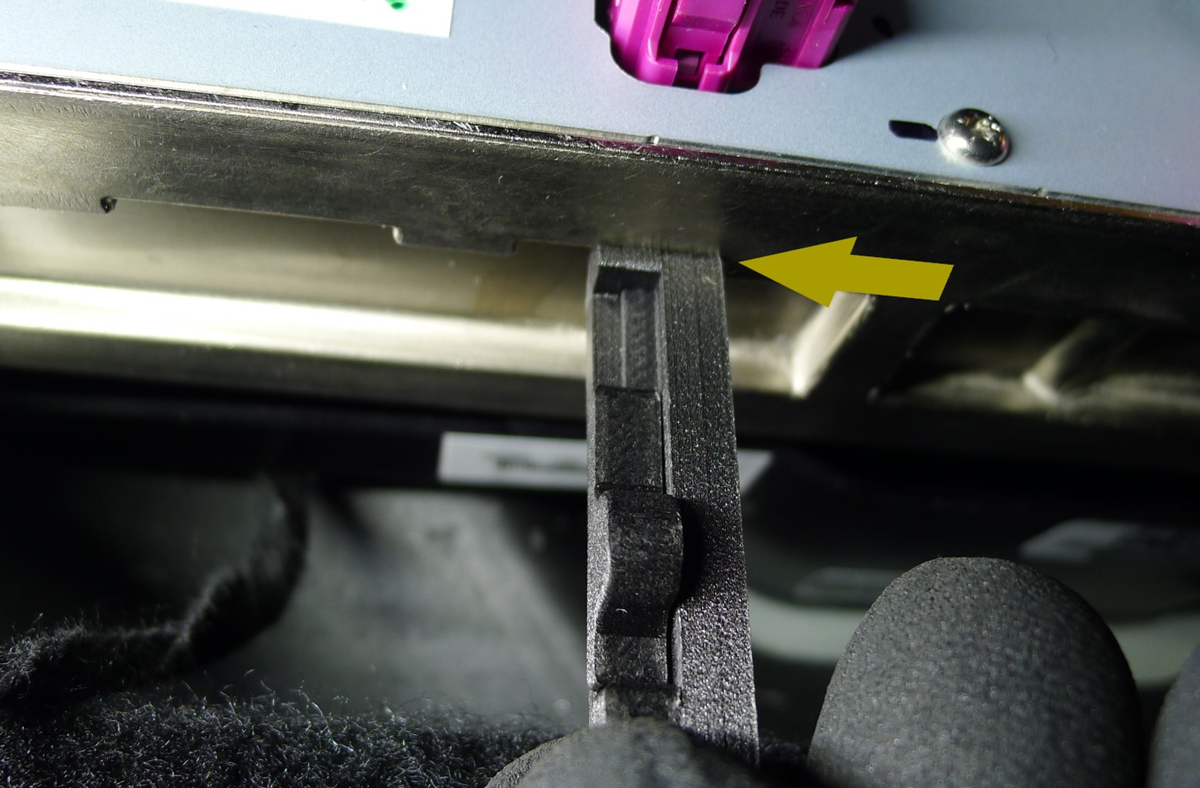

    将 SD 卡导入卡槽。将导件插入止动位,向上滑动导件锁片,直至听到清晰的锁止声,确认 SD 卡已锁紧。拆下导件,确认 SD 卡已完全就位。
  3. 连接 12V 电源。请参阅 12V/低压电源(断开和连接)
  4. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部(拆卸和更换)
  5. 安装右侧脚部空间总成。请参阅 罩 - 脚部空间 - 副驾位 (LHD)(拆卸和更换)
  6. 将右前座椅移回原位。
