软管 - 前驱动单元动力总成旁路（后轮驱动）（拆卸和更换）

校正代码 18302302 0.66 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开左前车门，完全降下车窗。
  2. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  3. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  4. 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  5. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  6. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
  7. 将冷却液排放容器放置在车辆 RH 前侧下方。
  8. 拆下夹子，断开动力总成旁路软管与超级歧管之间的连接，然后立即插入内外接头。

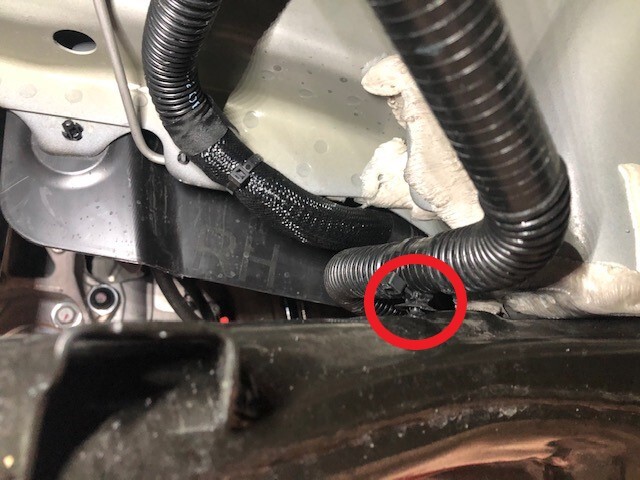

  9. 松开将动力总成旁路软管固定到副车架右侧的卡子。

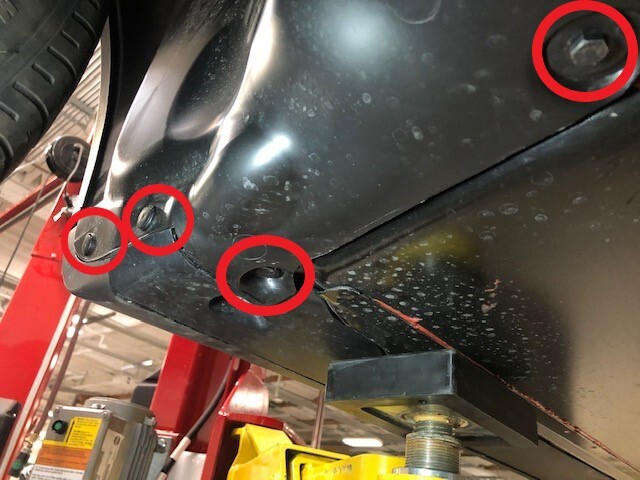

  10. 拆卸用于固定右侧轮毂内衬下部的紧固件，然后使用 S 型挂钩向后拉动内衬。
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
  11. 在高压电池右前侧下方放置冷却液排放容器。
  12. 松开弹簧夹子，断开高压电池 RH 侧的动力总成旁路软管，然后立即插入内外接头。
  13. 将动力总成旁路软管从车上拆下。

安装

  1. 将动力总成旁路软管安装到车上。
  2. 拆下冷却液塞，将动力总成旁路软管连接到高压电池 RH 侧，然后安装弹簧夹子。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉测试，以确认软管已完全就位。
  3. 安装将动力总成旁路软管固定到副车架右侧的卡子。
  4. 将冷却液排放容器放置在车辆 RH 前侧下方。
  5. 拆下冷却液塞，将动力总成旁路软管连接到超级歧管，然后安装夹子。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉测试，以确认软管已完全就位。
  6. 取走车辆下方的冷却液排放容器。
  7. 从右前轮毂内衬上取走 S 型挂钩，放置好右前轮毂内衬下部，然后安装紧固件。
    5 Nm (3.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
  8. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
  9. 降低车辆，直至轮胎接触到地面。
  10. 拆卸冷却液罐罐盖，然后将冷却液罐加注至 “MAX” 线处。
  11. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  12. 将车辆与装有 Toolbox 3.0 的笔记本电脑相连。
  13. 在 Toolbox 中，点击Actions/Autodiag选项卡，然后搜索 “Purge”。
  14. 点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    ，再点击Run，然后等待例行程序完成。
  15. 检查冷却液液位，必要时加满，然后安装冷却液罐罐盖。
    Informational PurposesAn informational icon, calling your attention
    注
    确保冷却液液位处于 “Max” 线处。
  16. 断开笔记本电脑与车辆的连接。
  17. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  18. 升起左前车窗，关闭左前车门。
