罩 - 防尘 - 制动 - 前 - LH（双电机）（拆卸和更换）

校正代码 33011612 0.48 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  2. 拆下 LH 轮毂盖。请参阅盖 - 轮毂（拆卸和更换）。
  3. 松开 LH 前驱动单元半轴螺母。
    提示： 推荐使用以下工具：
    • 32 毫米深冲击长套筒
  4. 拆下 LH 前车轮。请参阅轮毂总成（拆卸和安装）。
  5. 拆下并弃用 LH 前半轴螺母和垫圈。
  6. 拆下将 LH 前制动盘固定到万向节的螺栓。
    提示： 推荐使用以下工具：
    • Torx Plus T47 套筒
    • 15 毫米组合扳手
  7. 将轮毂拉拔器放置到 LH 前轮毂总成上，然后用轮毂螺母 (x2) 和轮毂拉拔器垫圈 (x2) 固定拉拔器。
    提示： 推荐使用以下工具：
    • 21 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  8. 逆时针旋转轮毂拉拔器，将 LH 前半轴从 LH 前轮毂花键上松开。
    提示： 推荐使用以下工具：
    • 17 毫米深套筒
  9. 从 LH 前轮毂总成上取下轮毂拉拔器工具。
  10. 拆下将 LH 前制动软管支架固定到 LH 前万向节的螺栓。
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  11. 拆下并弃用将 LH 前制动钳固定到 LH 前万向节的螺栓，从万向节上拆下制动钳，然后将制动钳挂在 S 型挂钩上。
    提示： 推荐使用以下工具：
    • E18 Torx 套筒
  12. 拆下将制动盘固定到轮毂的螺栓，然后从轮毂上拆下制动盘。
    5 Nm (3.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 2 英寸加长件
  13. 拆下将 LH 前轮毂固定到万向节的螺栓。
    提示： 推荐使用以下工具：
    • 18 毫米套筒
    • 3 英寸加长件
  14. 拆下将 LH 前制动防尘罩固定到万向节的螺栓，然后从车上拆下防尘罩。
    提示： 推荐使用以下工具：
    • T30 socket
    • 4 in extension

安装

  1. 将 LH 前制动防尘罩放到 LH 前万向节上，然后安装将防尘罩固定到万向节的螺栓。
    8 Nm (5.9 lbs-ft)
    提示： 推荐使用以下工具：
    • T30 socket
    • 4 in extension
  2. 安装之前，检查 LH 前轮毂上的调节环。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果调节环有损坏迹象，请更换轮毂。

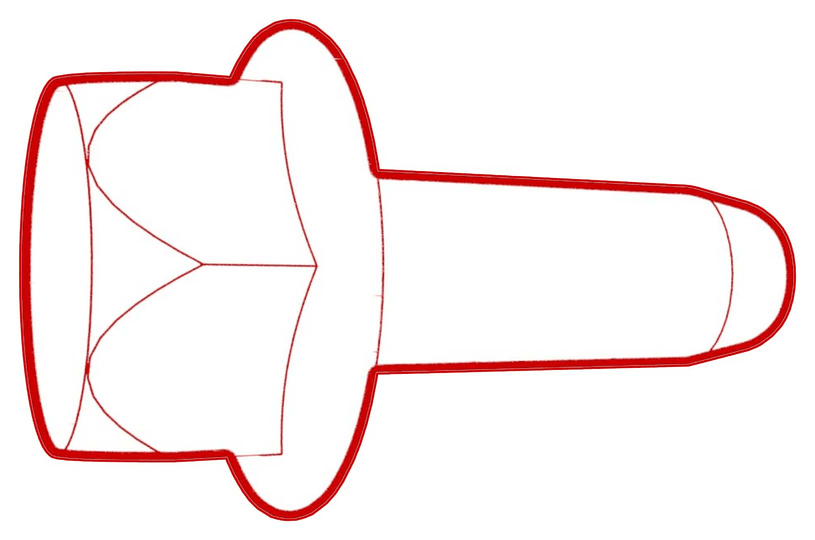

    图 1. 损坏调节环
    图 2. 完好调节环
  3. 仅向 LH 前驱动单元半轴外侧与轮毂之间的接触面上涂抹约 1 克的 Molykote M-77 润滑膏。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿向半轴花键上涂抹润滑剂。如果涂错润滑剂，请使用车间毛巾将花键擦干净。
    图 3. 润滑红色标注区域
  4. 将 LH 前轮毂置于万向节上，然后安装此轮毂固定到万向节的螺栓。
    85 Nm (62.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 18 毫米套筒
    • 3 英寸加长件
  5. 将 LH 前制动盘放到 LH 前轮毂上，然后安装将制动盘固定到轮毂的螺栓。
    5 Nm (3.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 2 英寸加长件
    • 棘轮/扭矩扳手
  6. 预装将 LH 前半轴固定到 LH 前轮毂总成的新螺母和垫圈。
    Informational PurposesAn informational icon, calling your attention
    注
    螺母将在后续步骤中拧紧。
    提示： 推荐使用以下工具：
    • 32 毫米深冲击套筒
    • 6 英寸加长件
  7. 将 LH 前制动钳放在 LH 前万向节上，然后安装将制动钳固定到万向节的新螺栓。安装后，用油性记号笔标记螺栓。
    94 Nm (69.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 外梅花套筒 E18
  8. 安装将 LH 前制动软管支架固定到 LH 前万向节的螺栓。
    5 Nm (3.7 lbs-ft)
  9. 安装 LH 前车轮。请参阅轮毂总成（拆卸和安装）。
  10. 完全拧紧新的 LH 前驱动单元半轴螺母和垫圈。
    300 Nm (221.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    垫圈固定在螺母上。
    提示： 推荐使用以下工具：
    • 32 毫米深冲击长套筒
  11. 安装轮毂盖。请参阅盖 - 轮毂（拆卸和更换）。
  12. 将车辆驶离举升机。
