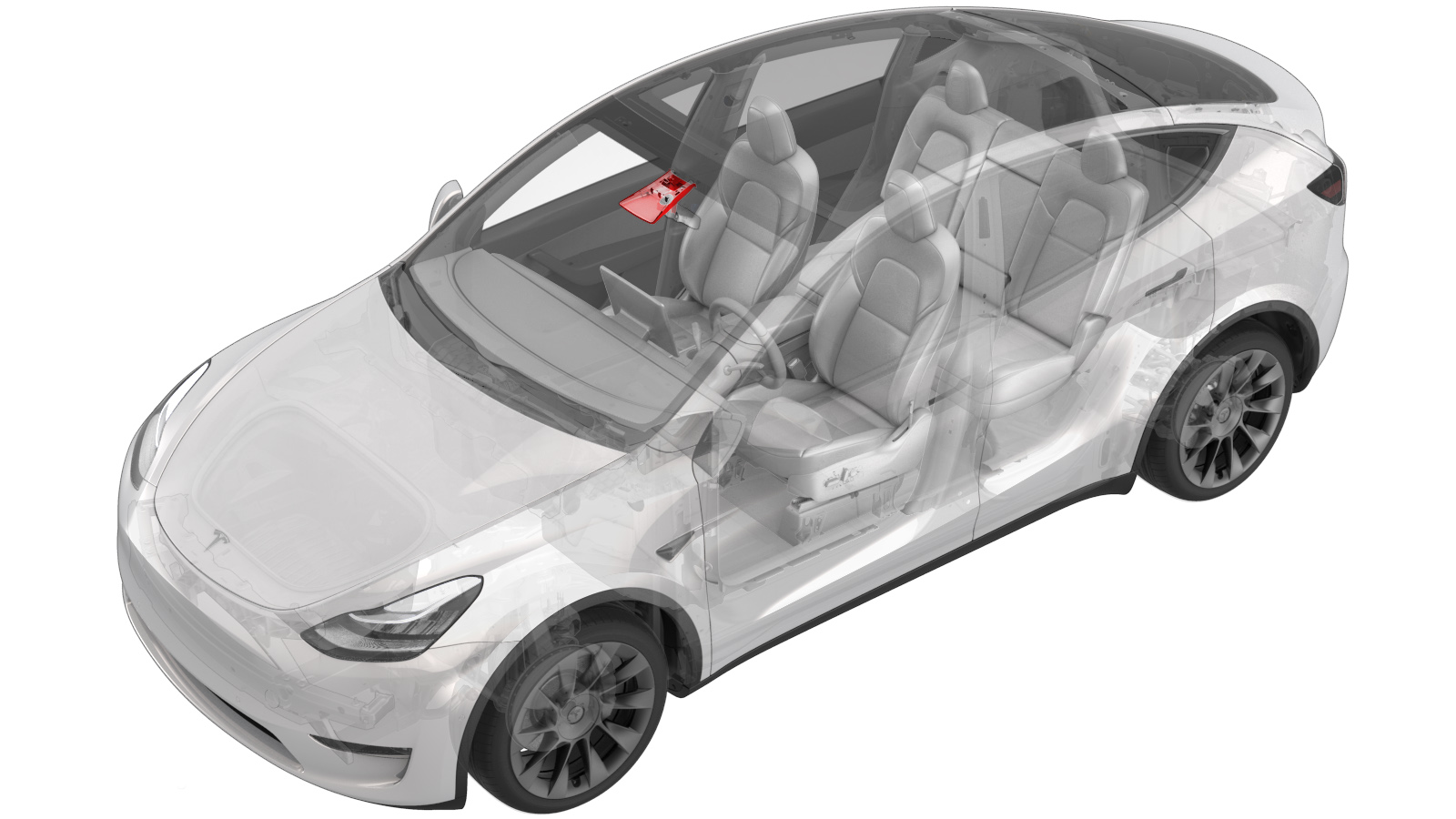

四摄像头盖 - 上(拆卸和更换)

校正代码 15051802 0.06 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

    拆卸

    1. 拆下四摄像头下盖。请参阅 四摄像头盖 - 下(拆卸和更换)
    2. 拆卸后视镜。请参阅镜 - 后视(拆卸和更换)
    3. 松开用于固定四摄像头上盖的卡子,断开内部摄像头连接器,然后将摄像头上盖和内部摄像头总成从车上拆下。
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      提拉四摄像头上盖时切勿用力过猛,因为电气线束仍连接在内部摄像头上。

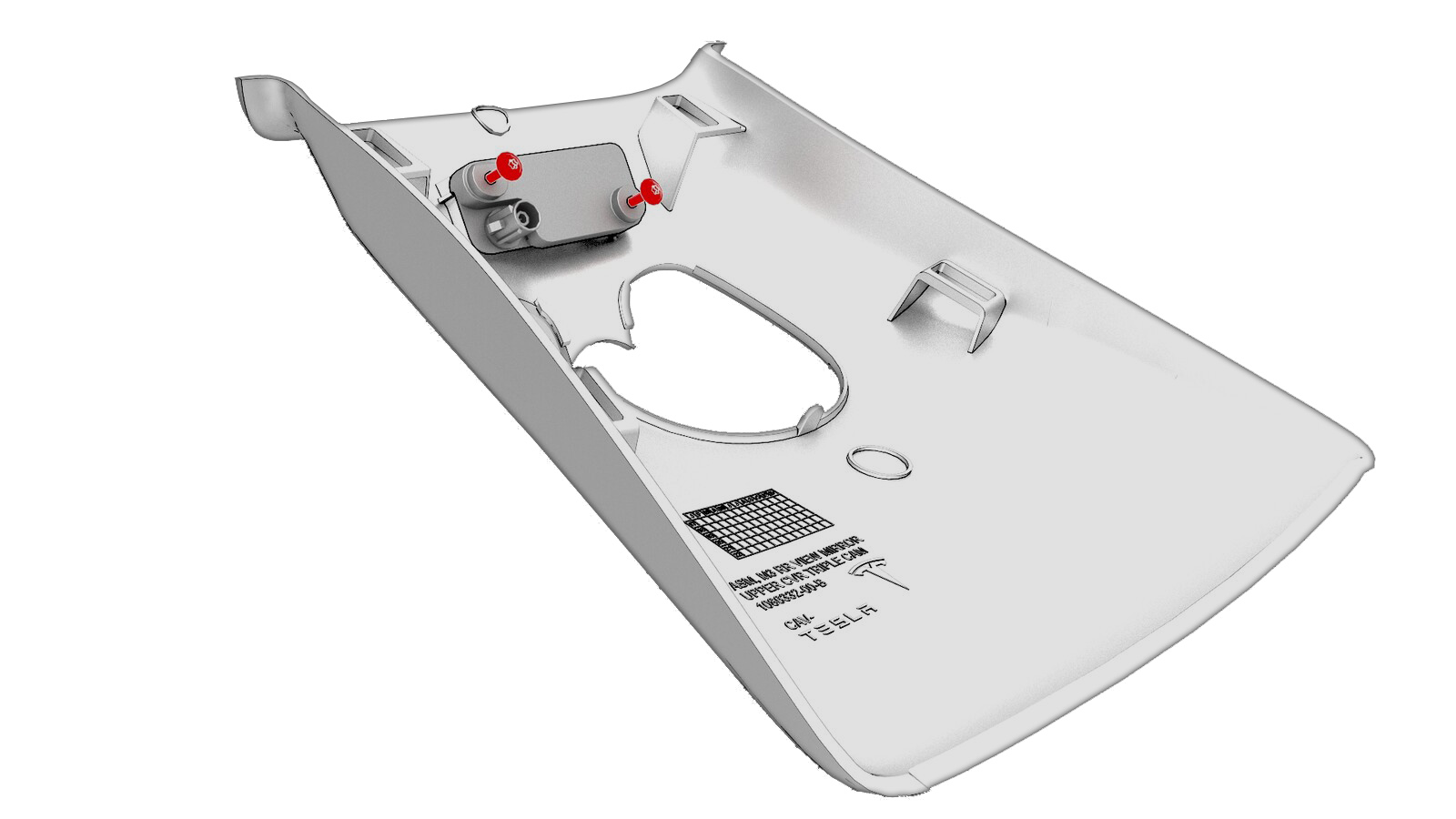

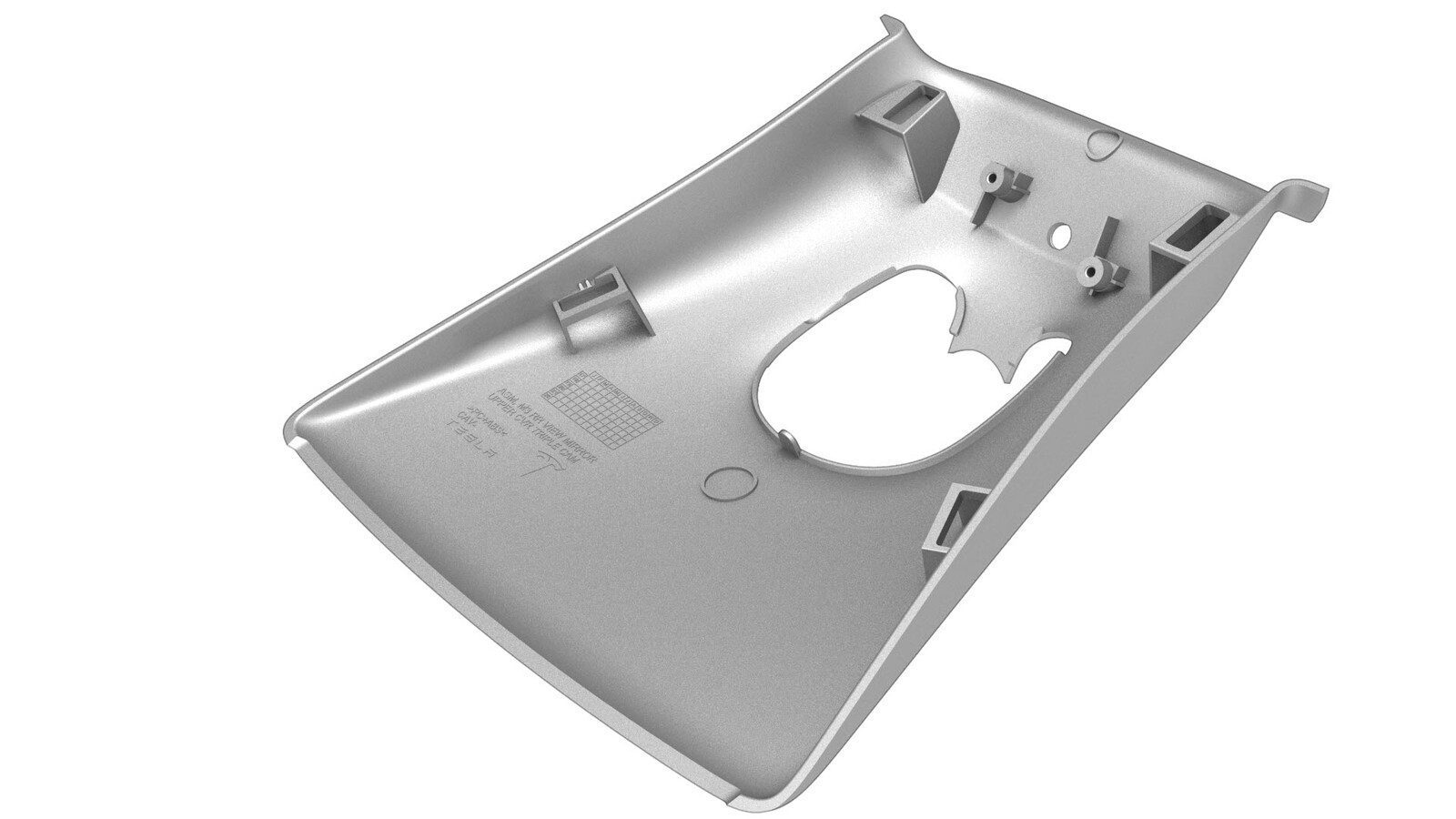

    4. 拆卸将内部摄像头固定到四摄像头上盖的螺钉,然后将内部摄像头从四摄像头上盖上拆下。

    安装

    1. 将内部摄像头放置在四摄像头上盖上,然后安装将内部摄像头固定到四摄像头上盖的螺钉。

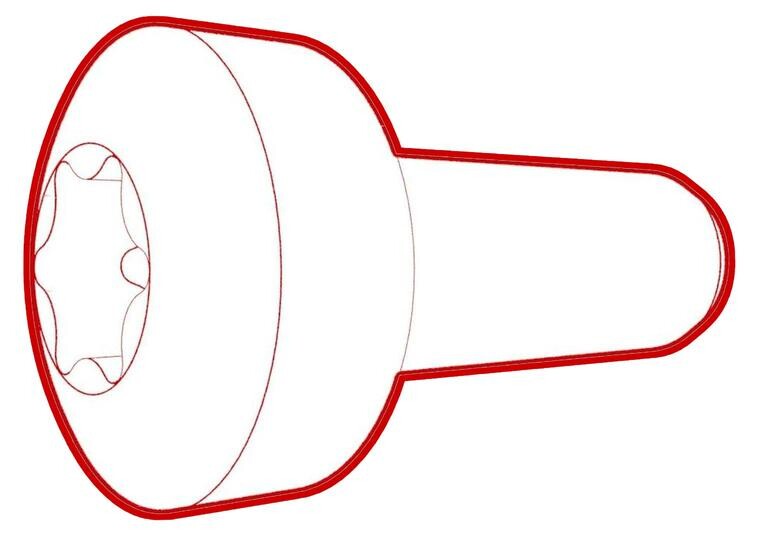

      1 Nm (.7 lbs-ft)
    2. 连接内部摄像头连接器,然后安装将四摄像头上盖固定到车辆的卡子。
    3. 安装后视镜。请参阅镜 - 后视(拆卸和更换)
    4. 安装四摄像头下盖。请参阅四摄像头盖 - 下(拆卸和更换)
