滑轨 - 外侧 - 副驾位座椅（拆卸和更换）

校正代码 13013002 0.72 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。

拆卸

  1. 确认固件版本为 2023.2.11 或更高。如果固件版本不是 2023.2.11 或更高，请更新车辆固件。
  2. 从车上拆下副驾位座椅。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
  3. 拆下副驾位座椅外侧护板。请参阅 侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
  4. 拆下副驾位座椅外侧腰带预紧装置。请参阅预紧器 - 腰带外侧 - 第一排 - LH（拆卸和更换）。

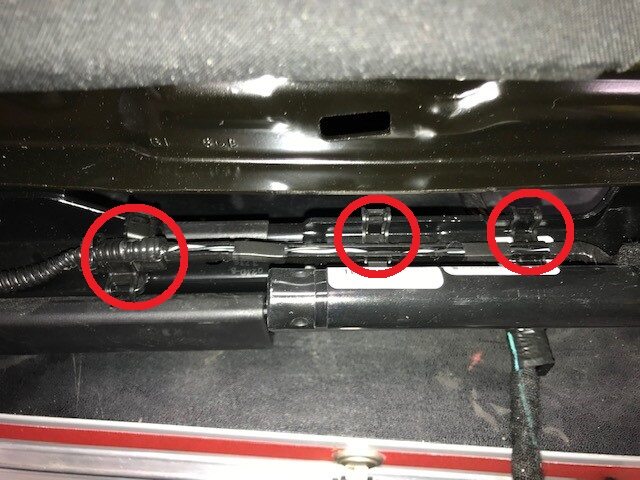

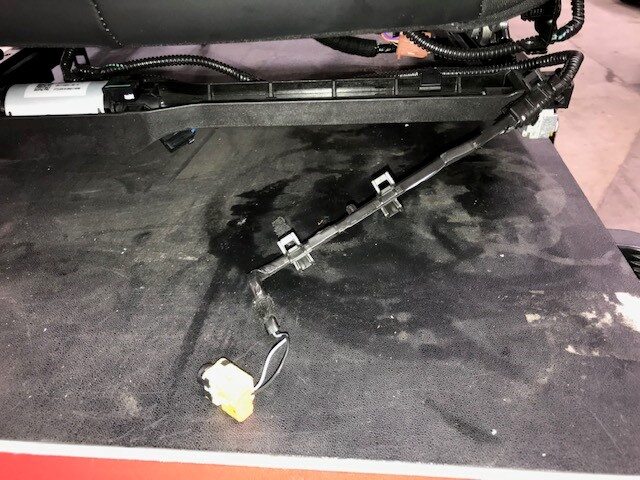

  5. 从座椅总成上松开预紧装置线束夹 (x3)。
  6. 将座椅放在其座椅靠背上，以便接触到座垫底部。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    根据需要保护座垫，防止其受损。
  7. 拆下第一排 RH 座椅滑轨位置传感器。请参阅传感器 - 位置 - 滑轨 - 第一排座椅 - RH（拆卸和更换）。

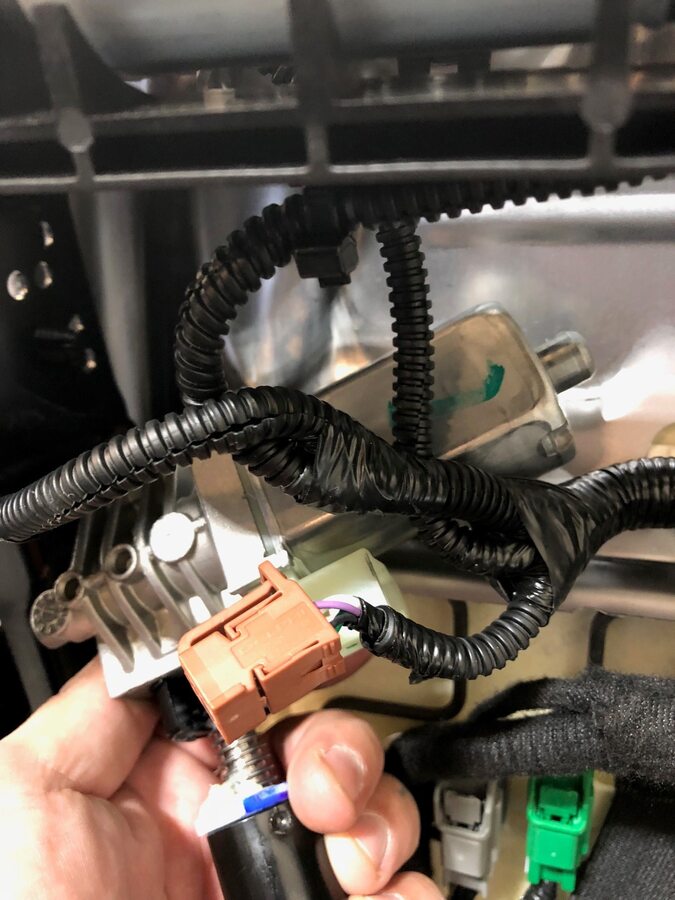

  8. 断开座椅高度电机电气连接器。

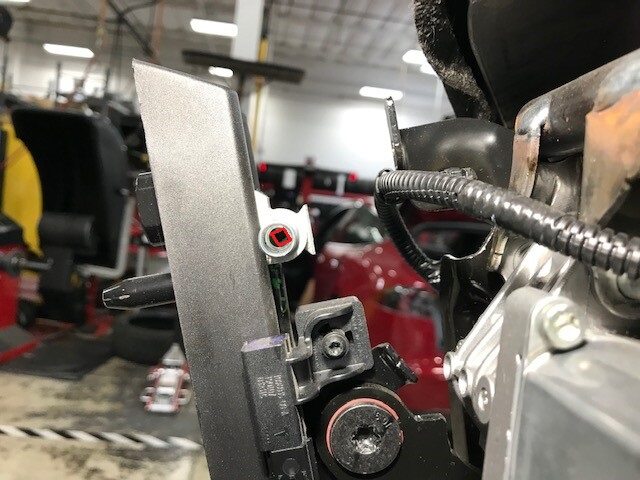

  9. 松开将滑轨电机线束固定到滑轨电机外壳的夹子。
  10. 断开滑轨电机电气连接器。

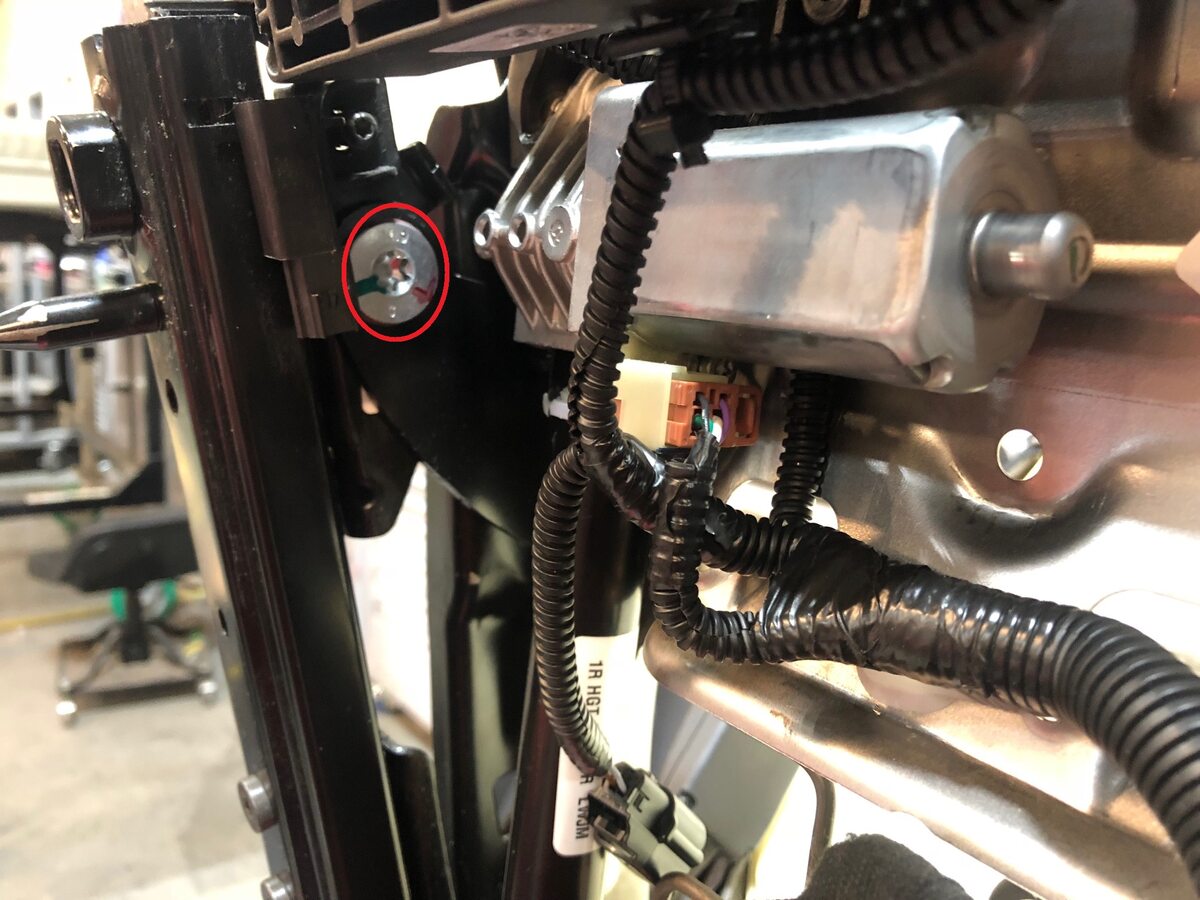

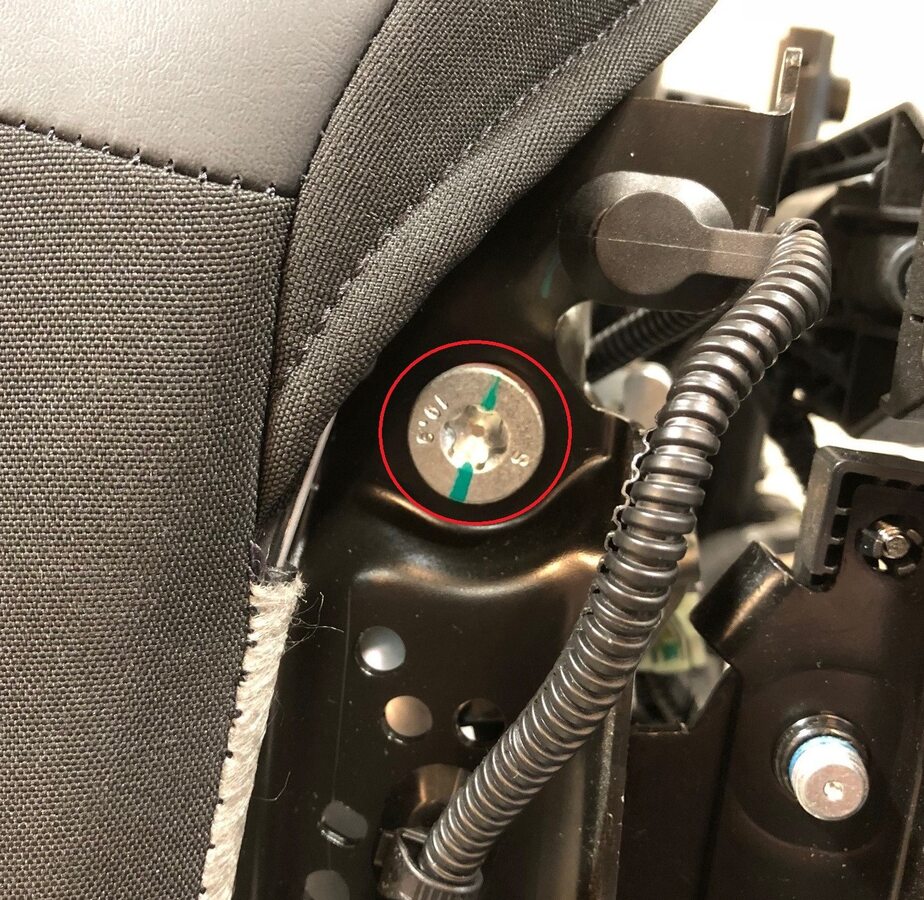

  11. 拆下并弃用将高度电机总成固定到座垫框架的螺栓。
    23 Nm (17.0 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T50 套筒
  12. 拆下并弃用将高度电机总成固定到 RH 后连杆的螺栓。
    18 Nm (13.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T45 套筒

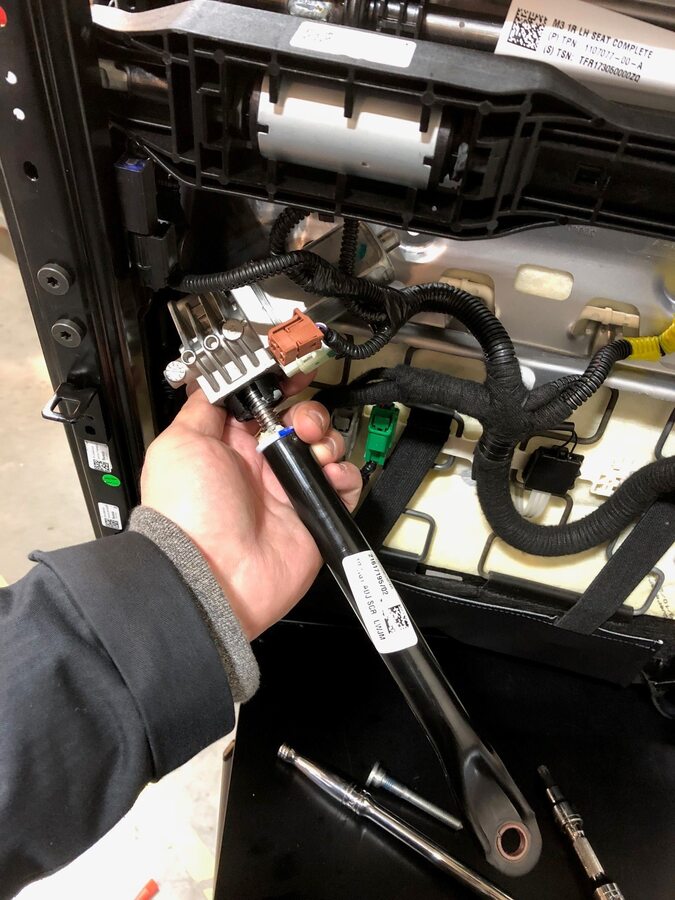

  13. 将升降电机总成先向下再向外滑离线束，将其从座椅总成上拆下。

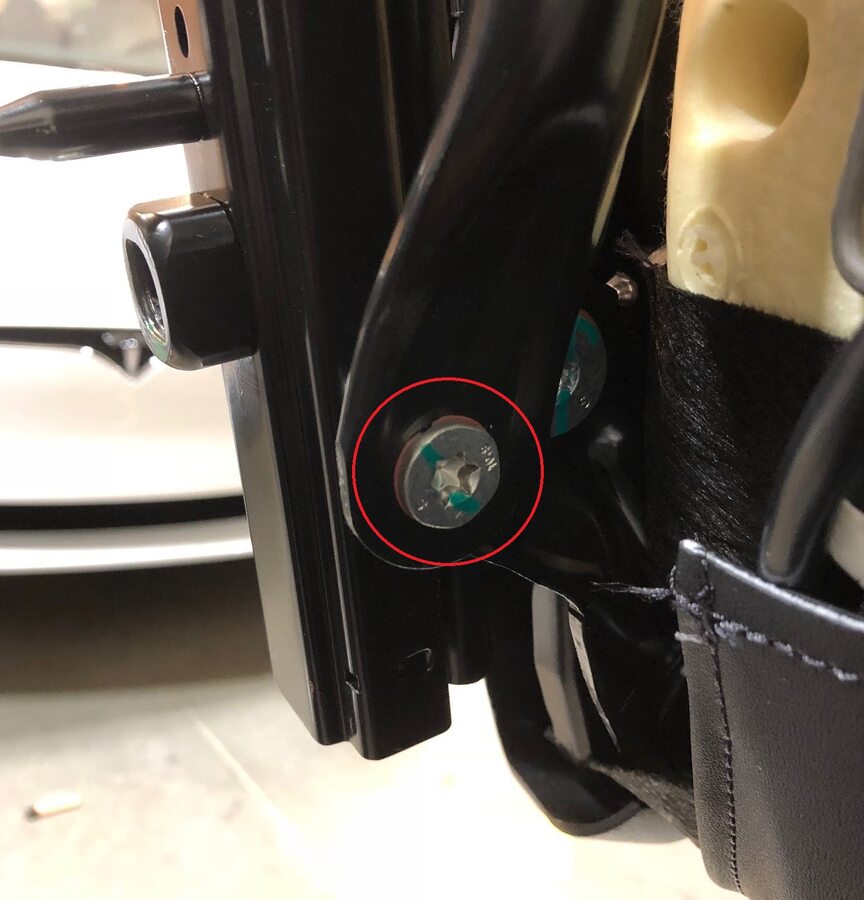

  14. 拆下并弃用将副驾位座椅外侧滑轨固定到座椅总成的螺栓。
    23 Nm (17.0 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T50 套筒
  15. 将副驾位座椅外侧滑轨从滑轨桥架总成上松开。
    Informational PurposesAn informational icon, calling your attention
    注
    撬起桥架滑轨电机锁片，然后滑开外侧滑轨，进而将其松开。
  16. 将副驾位座椅外侧滑轨安装到滑轨桥架总成上。
    Informational PurposesAn informational icon, calling your attention
    注

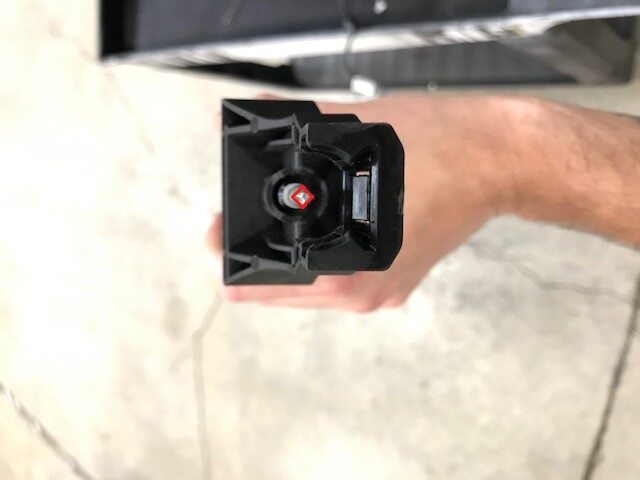

    滑轨电机电缆是方形键控，必须与外侧滑轨对齐。按需手动转动电缆以进行对齐。将滑轨电机桥架滑入外侧滑轨，直至完全就位。

安装

  1. 安装将副驾位座椅外侧滑轨固定到座椅总成的新螺栓。
    23 Nm (17.0 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T50 套筒
  2. 安装将滑轨电机线束固定到滑轨电机外壳的夹子。
  3. 连接滑轨电机电气连接器。
  4. 将高度电机总成放在座垫框架上以供安装。
    Informational PurposesAn informational icon, calling your attention
    注
    按一定角度安装电机总成，确保座椅下方线束畅通无阻碍。
  5. 安装将高度电机总成固定到 RH 后连杆的新螺栓。
    18 Nm (13.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T45 套筒
  6. 安装将高度电机总成固定到座垫框架的新螺栓。
    23 Nm (17.0 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T50 套筒
  7. 连接座椅高度电机电气连接器。
  8. 安装第一排 RH 座椅滑轨位置传感器。请参阅传感器 - 位置 - 滑轨 - 第一排座椅 - RH（拆卸和更换）。
  9. 将座椅移回正常直立位置
  10. 安装副驾位座椅外侧腰带预紧装置。请参阅预紧器 - 腰带外侧 - 第一排 - LH（拆卸和更换）。
  11. 安装座椅安全带预紧装置线束夹 (x3)。
  12. 安装副驾位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
  13. 将副驾位座椅安装到车辆中。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
  14. 如果维修北美车辆的副驾位座椅：
    1. 开始校准前，移走副驾位座椅上的所有物品。
    2. 在车辆触摸屏上，点击Controls (Vehicle Icon) > Software，然后检查车辆固件版本。如果车辆固件是 2023.2.11 或更高版本，请执行软件重新安装。请参阅软件重新安装 - 触摸屏。如果车辆固件不是 2023.2.11 或更高版本，请更新车辆固件。请参阅软件更新。
    3. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
    4. 解锁车辆网关。请参阅网关（解锁）。
    5. 在 Toolbox 中，点击Actions选项卡，然后搜索 “OCS”。
    6. 点击Run，以运行PROC_OCS1P_SELF-CALIBRATIONSearch for routine in ToolboxOCS1P delete Sandwich and calibrate routineSafety & Restraints / Seats - OCS1P Self Capacitance Calibration例行程序。
    7. 点击Actions选项卡，然后搜索 “Seat calibration”。
    8. 点击Run，以运行PROC_VCRIGHT_SEAT-CALIBRATESearch for routine in ToolboxRight Seat Calibration例行程序。
    9. 断开 Toolbox，然后从车辆上取出笔记本电脑。
