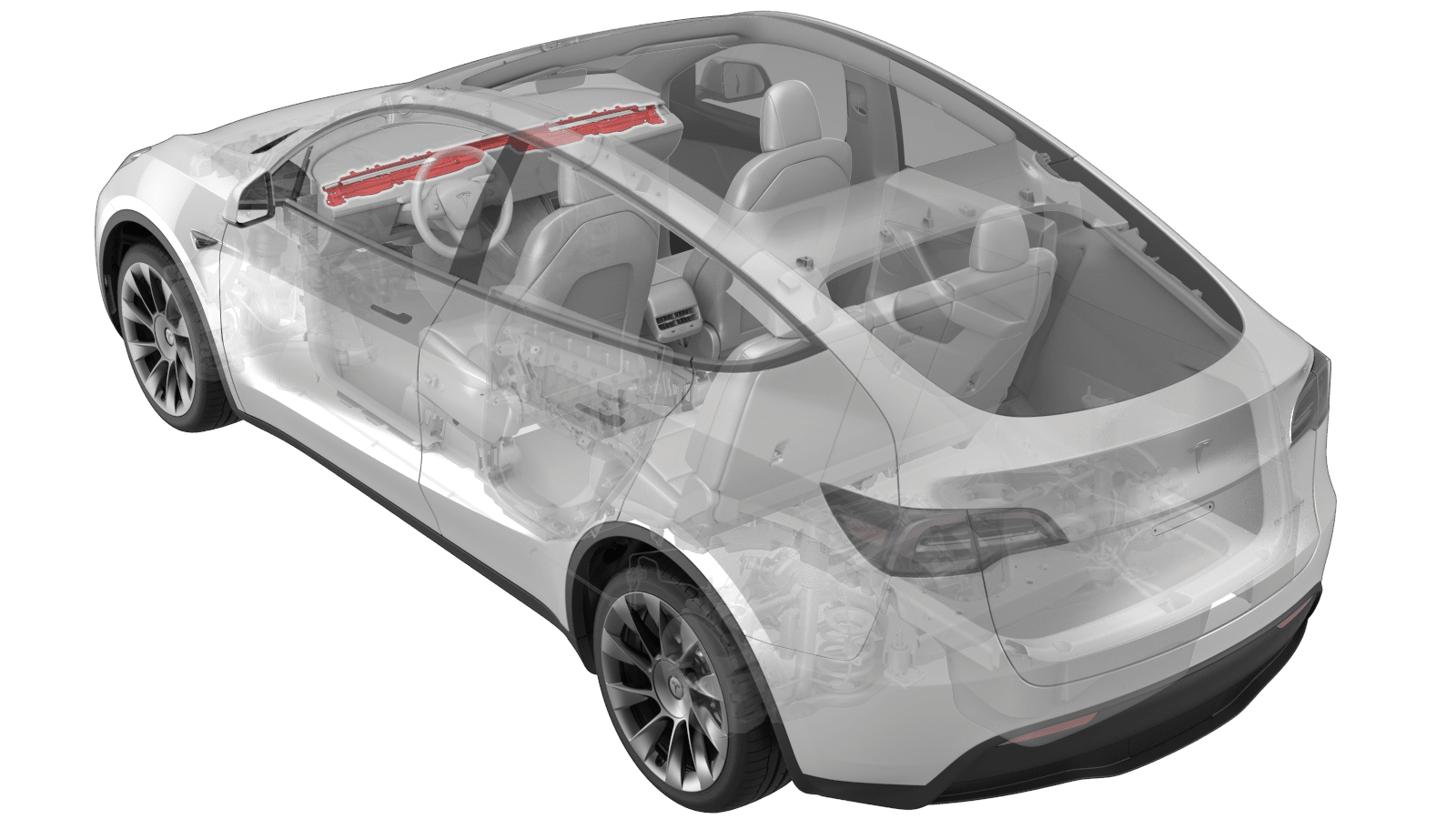

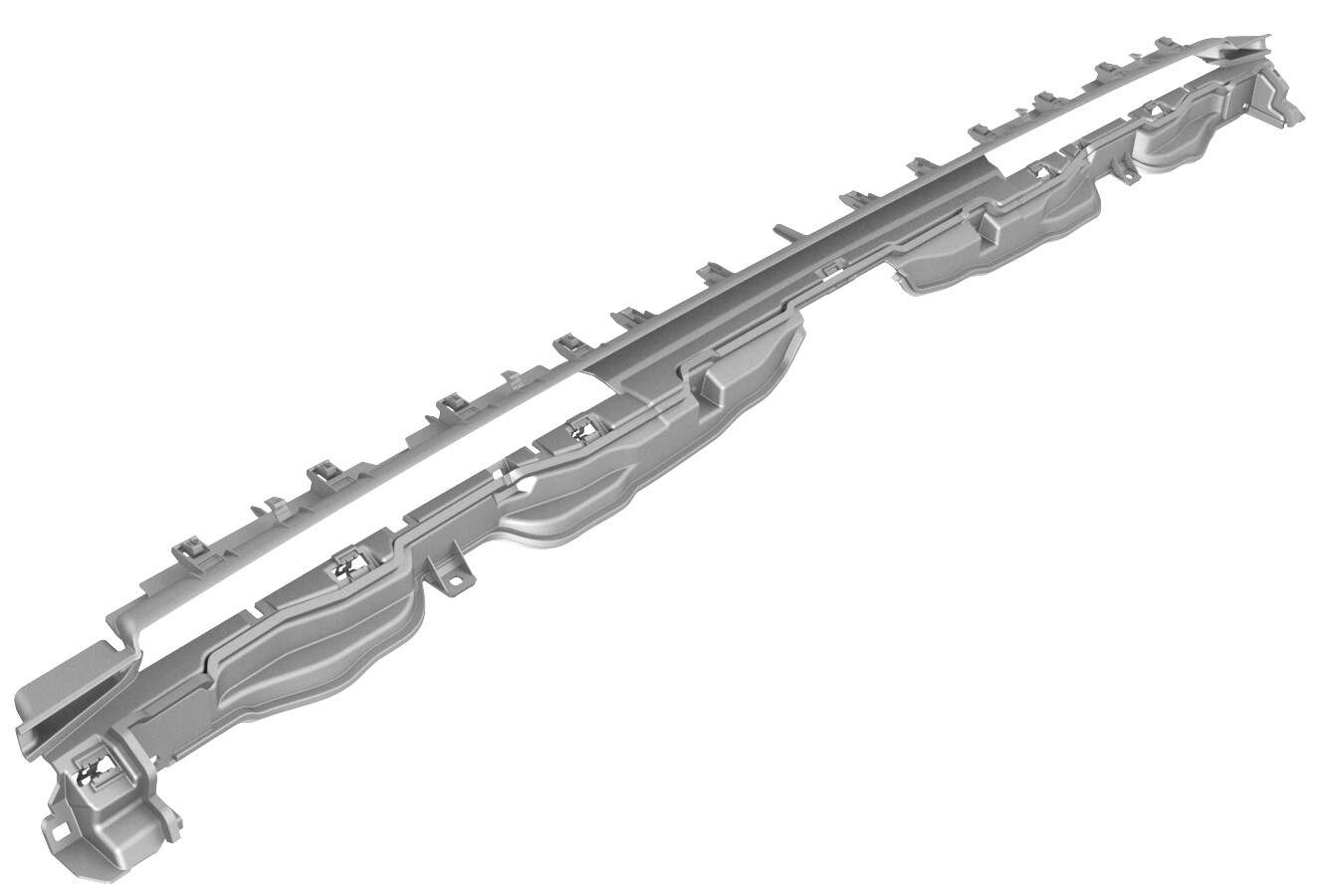

饰件 - 通风口（拆卸和更换）

校正代码 14057502 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

2023 年 5 月 3 日：添加了有关新生产车辆螺钉数量的备注。

扭矩规格

表 1. 扭矩规格：饰件 - 通风口（拆卸和更换）
描述	扭矩值	推荐工具	重复使用/更换	备注
将通风口饰件固定到仪表板支架的螺钉	2.3 Nm (1.7 lbs-ft)	梅花 T20 套筒 4 英寸加长件棘轮/扭矩扳手	重复使用

拆卸

拆下左侧仪表板端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
拆下 LH 和 RH 气流端盖。请参阅端盖 - 气波 - LH（拆卸和更换）。
拆下主仪表板饰板。请参阅饰板 - 仪表板 - 主（拆卸和更换）。

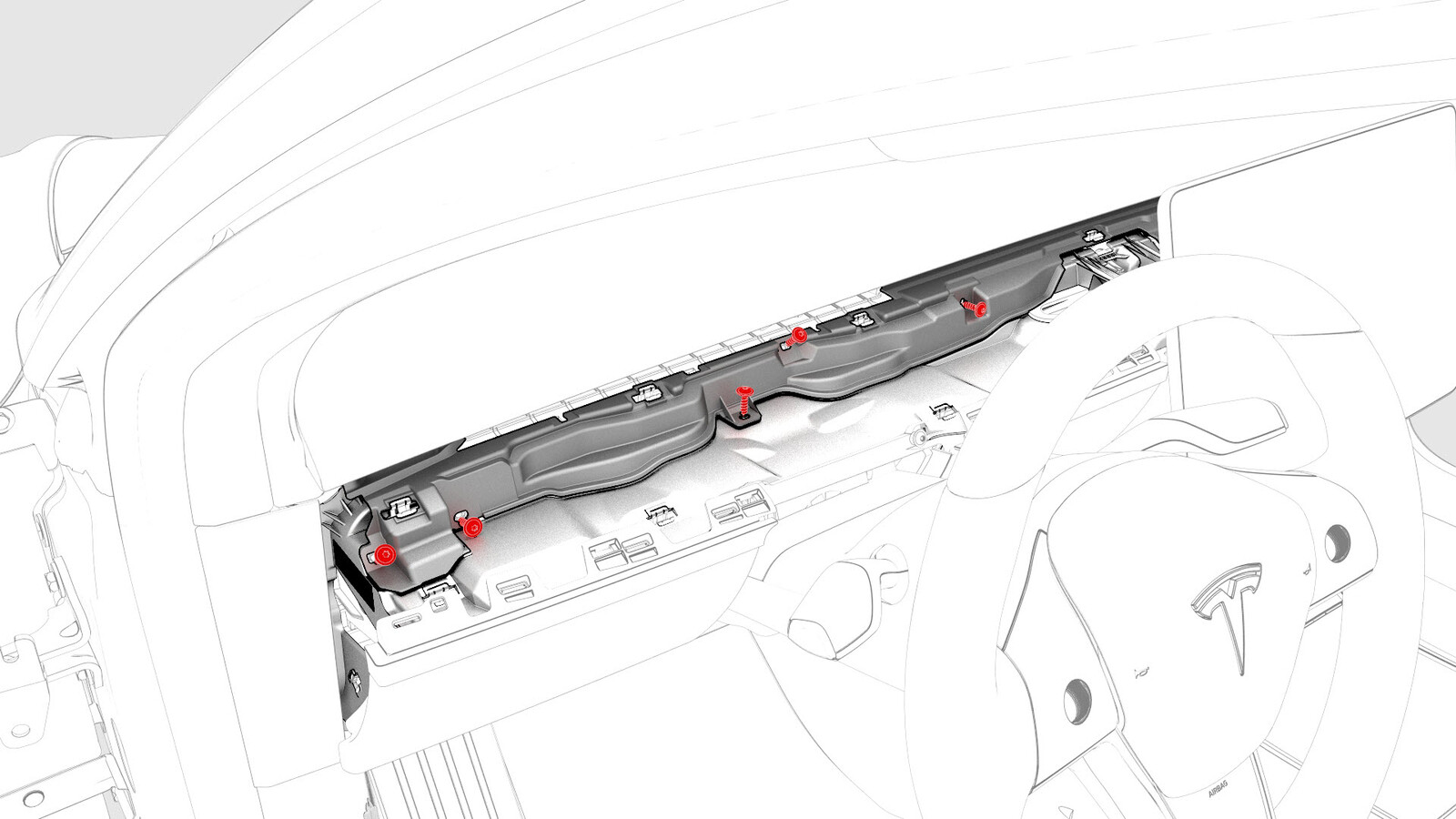

拆下用于固定通风口饰件 LH 侧的螺钉。
2.3 Nm (1.7 lbs-ft)

注
新生产车辆可能只有 4 个螺钉。
拆下用于固定通风口饰件 RH 侧的螺钉。
2.3 Nm (1.7 lbs-ft)

注
新生产车辆可能只有 4 个螺钉。
松开用于固定通风口饰件的夹子 (x16)，然后将饰件向前拉动至车辆后侧，以便将其拆下。

注
必须轻微抬起顶垫，以便能插入饰板工具，然后松开夹子。

安装

安装程序与拆卸程序相反。
