制动盘 - 前 - LH（测量偏转值）

校正代码 33010100 0.30 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格: 制动盘 - 后 - LH（测量偏转值）
描述	扭矩值	推荐工具	重复使用/更换	备注
Bolts that attach the brake rotor camping plate to the rotor	100 Nm (73.7 lbs-ft)	21 毫米深套筒	重复使用
Bolt that attaches the front rotor to the knuckle	5 Nm (3.7 lbs-ft)	10 毫米套筒	重复使用

程序

打开 LH 前车门并降下 LH 前车窗。
启用制动踏板抑压器。

注
确认完全踩下制动踏板以避免车轮打转。
举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
拆下 LH 前车轮。请参阅轮毂总成（拆卸和安装）。

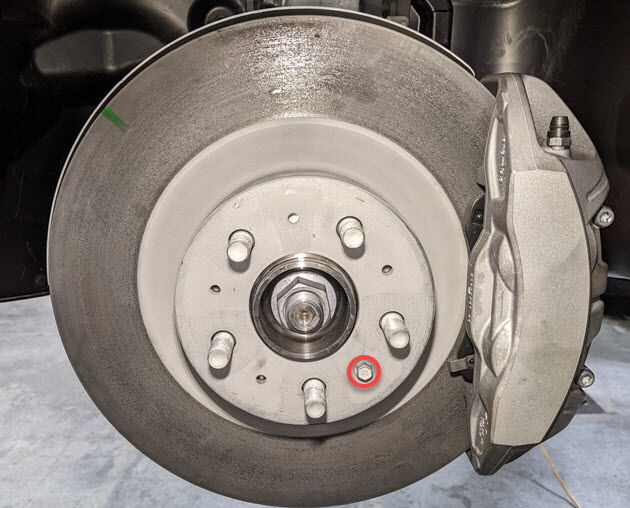

拆下将 LH 前制动盘固定到万向节的螺栓。
提示：推荐使用以下工具：
- 10 毫米套筒
将制动盘偏转夹紧板安装到制动盘上。
100 Nm (73.7 lbs-ft)
注
这将模拟正在安装的车轮，从而防止测量不准确。
提示：推荐使用以下工具：
- 21 毫米深套筒
将车辆降低至合适的高度，然后拆下制动踏板抑压器。
将制动盘偏转挠性杆安装到前横拉杆螺母上并设置用于读取。
从前制动盘端部向内测量 10 毫米并对齐数字指示器。按下指示杆和零位测量。

注
确保按下指示杆以允许双向移动并且不会触底。
标记前制动盘的顶部中心以确定起点。
将前制动盘缓慢旋转 1 整圈。

注
完成旋转时，记录数字指示器上显示的最高正值和最低负值。

注
总偏转是最高正值和最低负值之差，不得超过 0.050 毫米。如果总偏转超过 0.050 毫米，由于偏转过大，必须更换制动盘。
从前制动盘端部向内测量 25 毫米并对齐数字指示器。按下指示杆和零位测量。

注
确保按下指示杆以允许双向移动并且不会触底。
将前制动盘缓慢旋转 1 整圈。

注
完成旋转时，记录数字指示器上显示的最高正值和最低负值。

注
总偏转是最高正值和最低负值之差，不得超过 0.050 毫米。如果总偏转超过 0.050 毫米，由于偏转过大，必须更换制动盘。
从前制动盘端部向内测量 40 毫米并对齐数字指示器。按下指示杆和零位测量。

注
确保按下指示杆以允许双向移动并且不会触底。
将前制动盘缓慢旋转 1 整圈。

注
完成旋转时，记录数字指示器上显示的最高正值和最低负值。

注
总偏转是最高正值和最低负值之差，不得超过 0.050 毫米。如果总偏转超过 0.050 毫米，由于偏转过大，必须更换制动盘。
从前横拉杆螺母上拆下制动盘偏转挠性杆。
将车辆降低至合适的高度并安装制动踏板抑压器。
从前制动盘上拆下制动盘偏转夹紧板。
提示：推荐使用以下工具：
- 21 毫米深套筒
安装将前制动盘固定到万向节的螺栓。
5 Nm (3.7 lbs-ft)
提示：推荐使用以下工具：
- 10 毫米套筒
安装 LH 前车轮。请参阅轮毂总成（拆卸和安装）。
拆下制动踏板抑压器。
