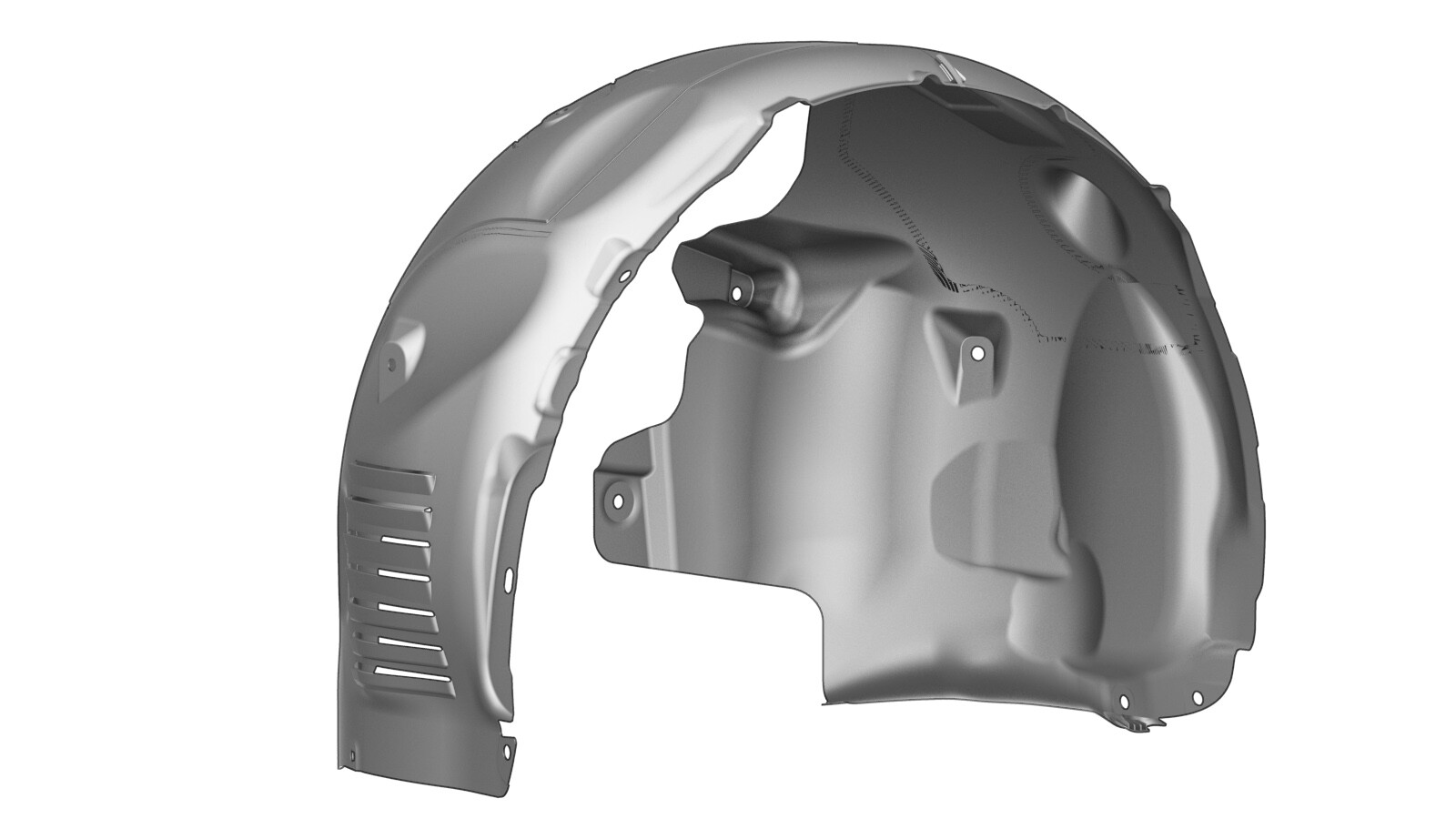

轮拱内衬 - 前 - LH(非结构化电池组) (拆卸和更换)

校正代码 12010902 0.42 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 6 月 29 日:添加了完整程序概览视频,仅作为补充材料。
  • 1133569-00-A 卡子拆卸钳
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

拆卸

  1. 拆下左前轮毂。请参阅轮毂总成(拆卸和安装)
  2. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(非结构化电池组) (拆卸和更换)

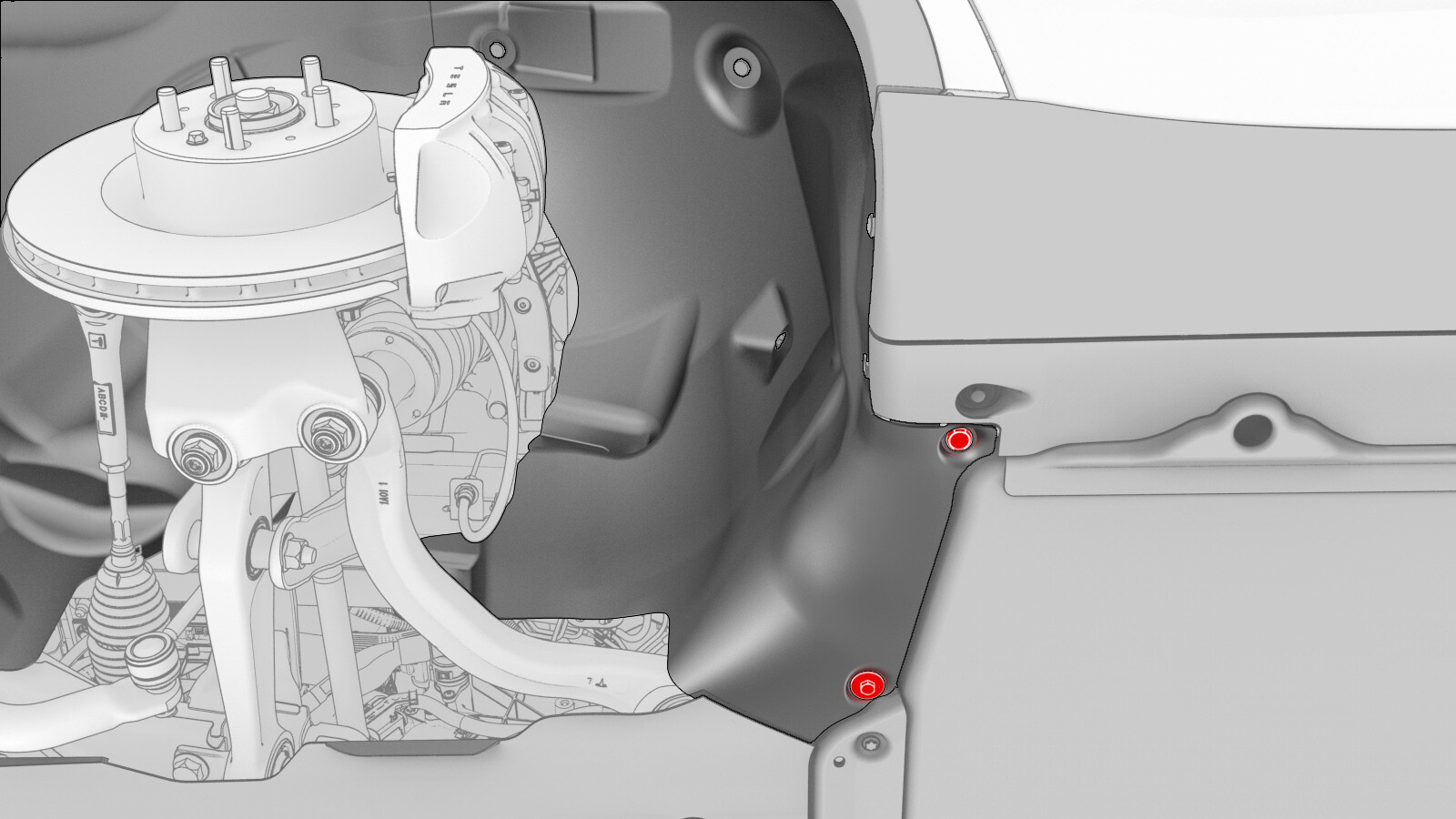

  3. 拆下将左前轮毂内衬固定到高压电池的螺栓和卡子。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
  4. 拆下左前翼子板饰板。 饰板 - 翼子板 - 前 - LH(拆卸和更换)
  5. 开将左前轮拱内衬固定到车辆的卡子(1 个 4),然后将内衬从车上拆下。

安装

安装程序与拆卸程序相反。
