靠背倾角调节传动装置 - 座椅靠背 - 第二排 - LH(拆卸和更换)

校正代码 13053302 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格靠背倾角调节传动装置 - 座椅靠背 - 第二排 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将第二排中间/20 百分比腰部支撑块固定到第二排座椅的螺钉
1.5 Nm (1.1 lbs-ft)
  • T20 梅花套筒
重复使用
将第二排左侧座椅靠背倾角调节传动装置固定到传动装置底盘的螺钉
2.5 Nm (1.8 lbs-ft)
  • 8 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 打开全部 4 个车门并完全降下全部车窗。
  2. 将前排座椅移至最前端。
  3. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  4. 部分拆下 LH 后车门密封条。
  5. 拆下 LH 后门槛饰板。请参阅饰板 - C 柱 - 下 - LH(拆卸和更换)

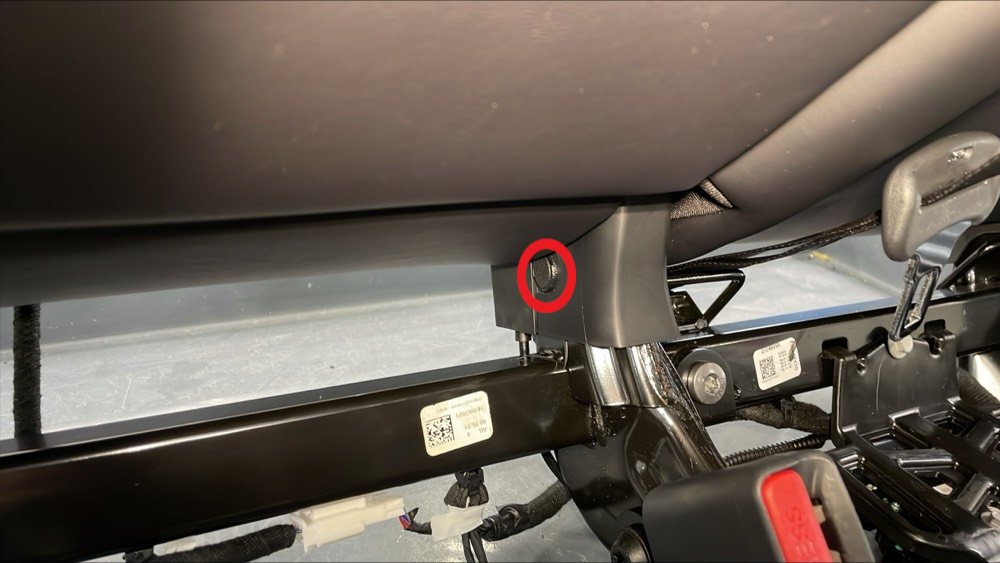

  6. 拆下将 60 座椅框架固定到车身的紧固件。
    Informational PurposesAn informational icon, calling your attention
    5 个螺栓,11 毫米,37 Nm;座椅底部螺栓位于主毡毯后部。
  7. 向下折叠 60 座椅靠背总成。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    不要让座椅靠背承受任何额外的重量。否则可能会损坏座椅骨架的对齐锁片,从而导致以 60/40 比例分割的座椅靠背之间出现不平整。
  8. 拆下第二排 LH 座椅靠背面板。请参阅背板 - 第二排座椅 - LH(拆卸和更换)
  9. 从车上拆下第 2 排 60 座椅总成,让座椅向下折叠。
    Informational PurposesAn informational icon, calling your attention
    建议请助手帮忙。不要向上折叠座椅。

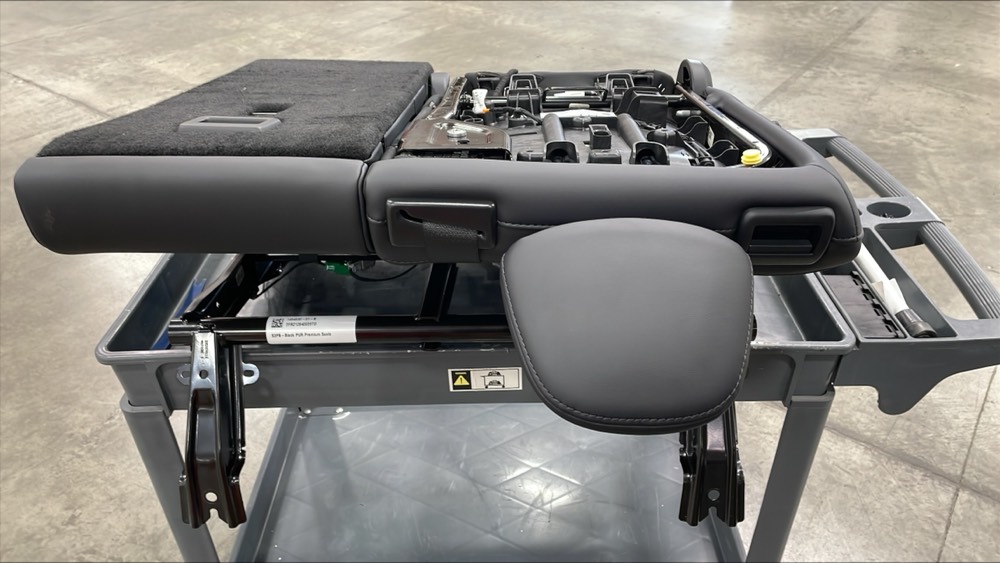

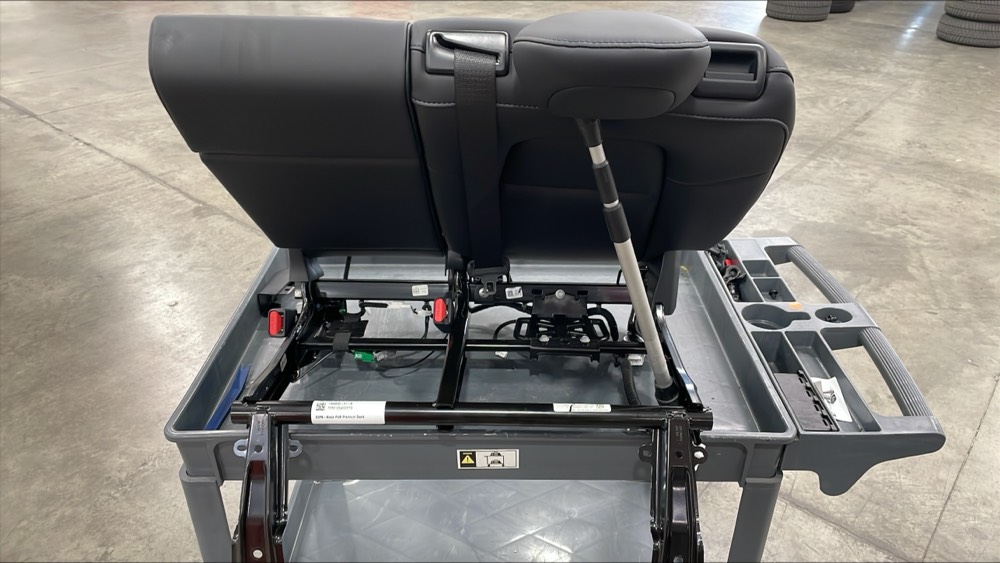

  10. 用前备箱盖支柱将 60 座椅部分向上固定,但不要接合座椅锁。

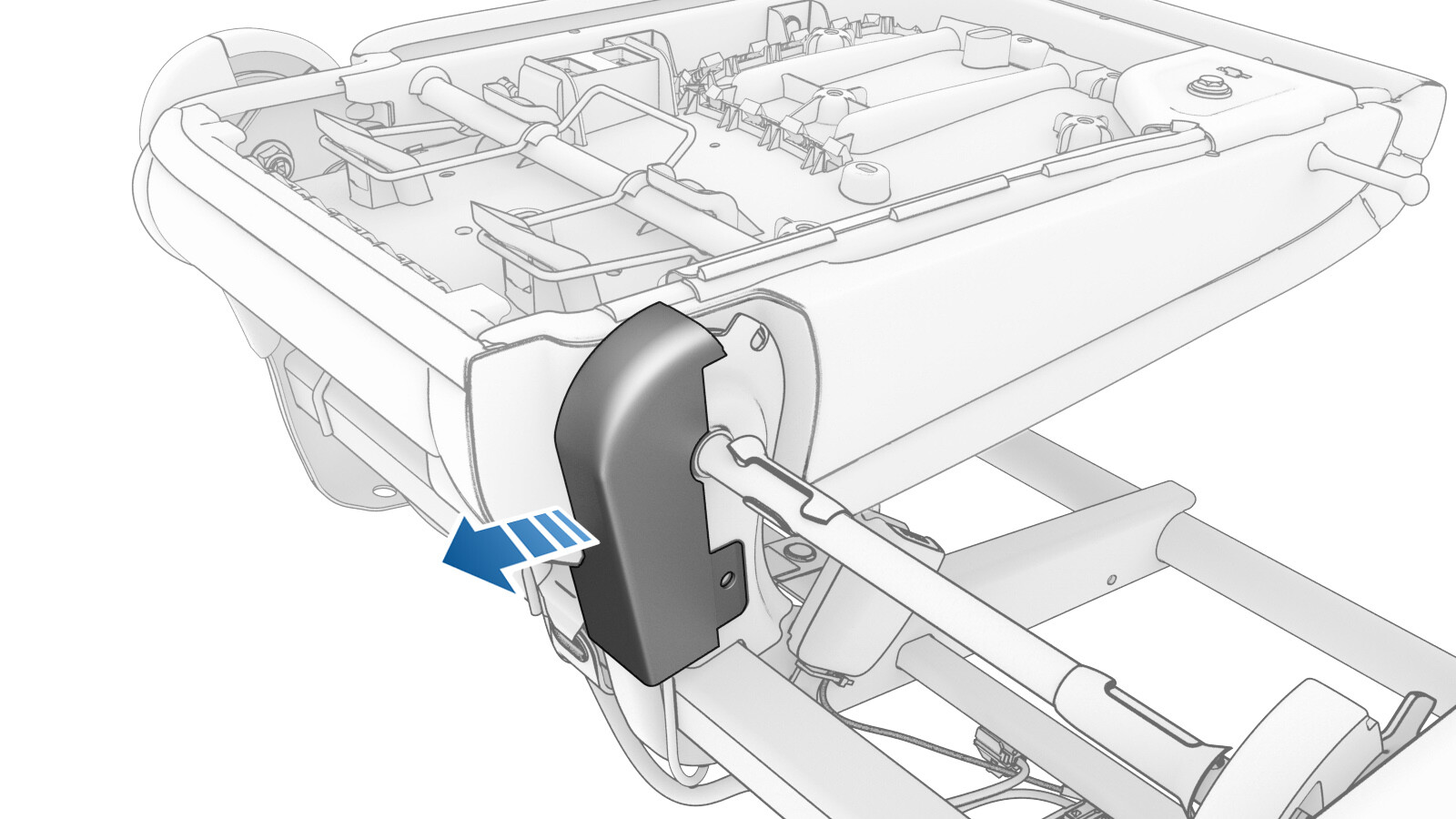

  11. 松开夹子并拆下第二排中央内侧 B 柱盖板。
    Informational PurposesAn informational icon, calling your attention
    1 个推拉式夹;如果您需要额外的检修口,请向上折叠座椅,但不要将座椅锁定在向上的位置。

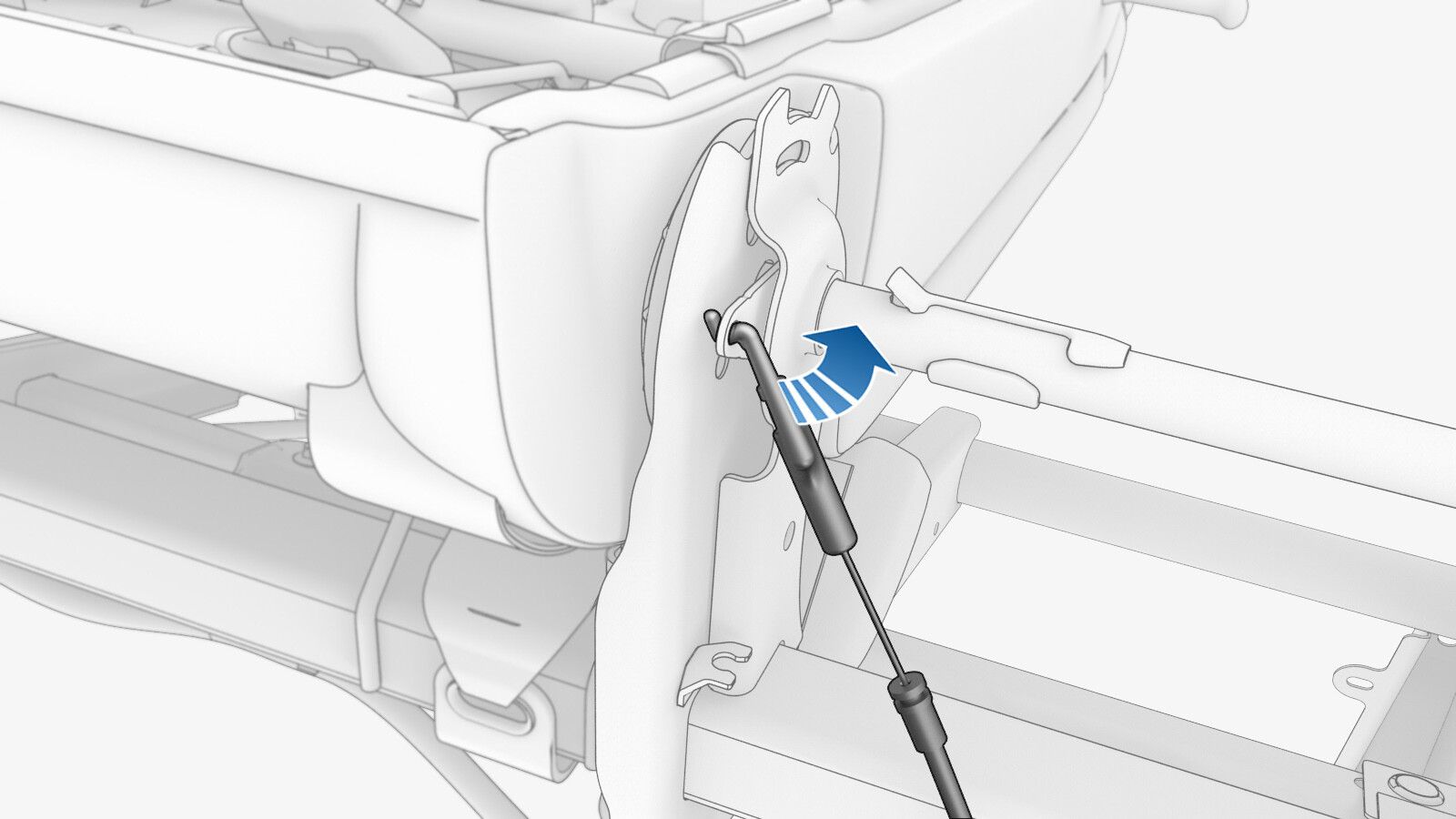

  12. 从 60 座椅框架夹子松开执行机构缆索,然后将缆索从座椅框架闩锁上提起使之分离。
  13. 松开 60 座椅靠背倾角调节执行机构连接器。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器

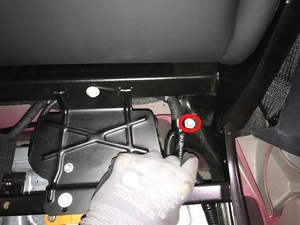

  14. 拆下从执行机构底盘固定 60 座椅靠背倾角调节执行机构的螺钉 (x2)。
    2.5 Nm (1.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 8 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

安装

安装程序与拆卸程序相反。
