风管 - 底板 - 第二排 - 主（结构化电池组）（拆卸和更换）

校正代码 18109722 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开 LH 前车门。
  2. 拆下 LH 前脚垫。
  3. 拆下 A 柱 LH 中间饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  4. 拆下 LH A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  5. 拆下中控台 LH 板。请参阅侧板 - 中控台 - LH（拆卸和更换）。

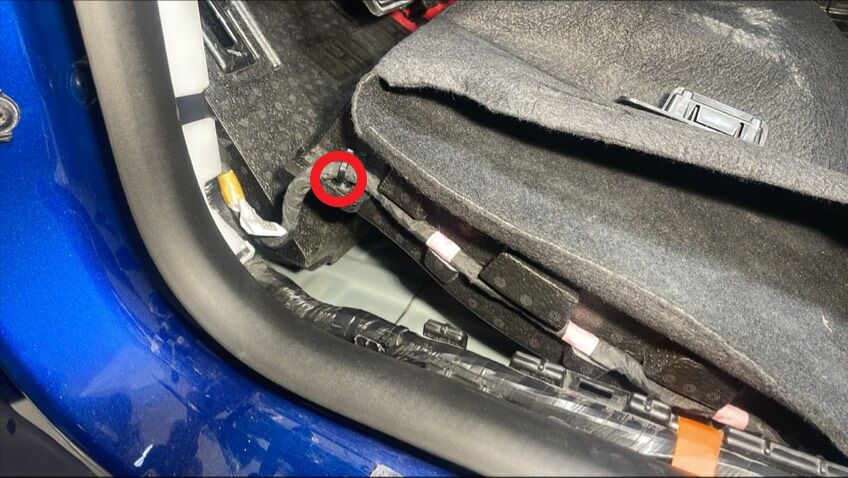

  6. 拆下将 LH 脚部空间罩固定到车辆的螺钉和推拉式夹 (x2)。
    2.5 Nm (1.8 lbs-ft)
    提示： 推荐使用以下工具：
    • T20 套筒

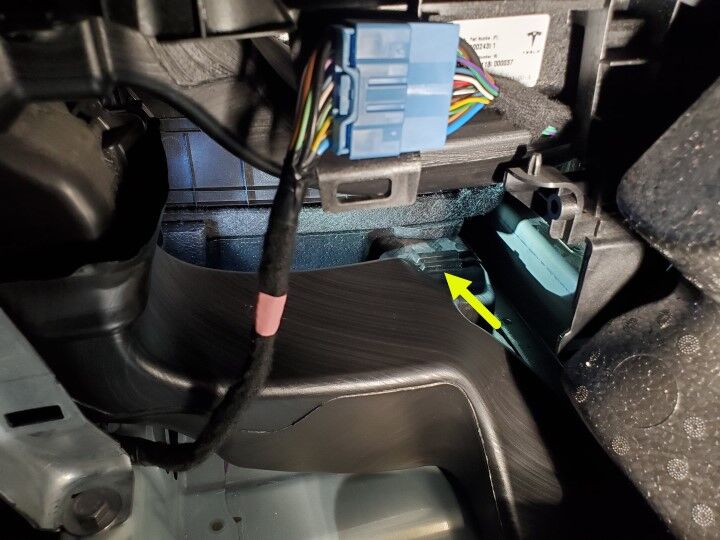

  7. 松开将 LH 脚部空间罩固定到车辆的锁片 (x3)，断开电气连接器 (x2)，然后从车上拆下此罩。

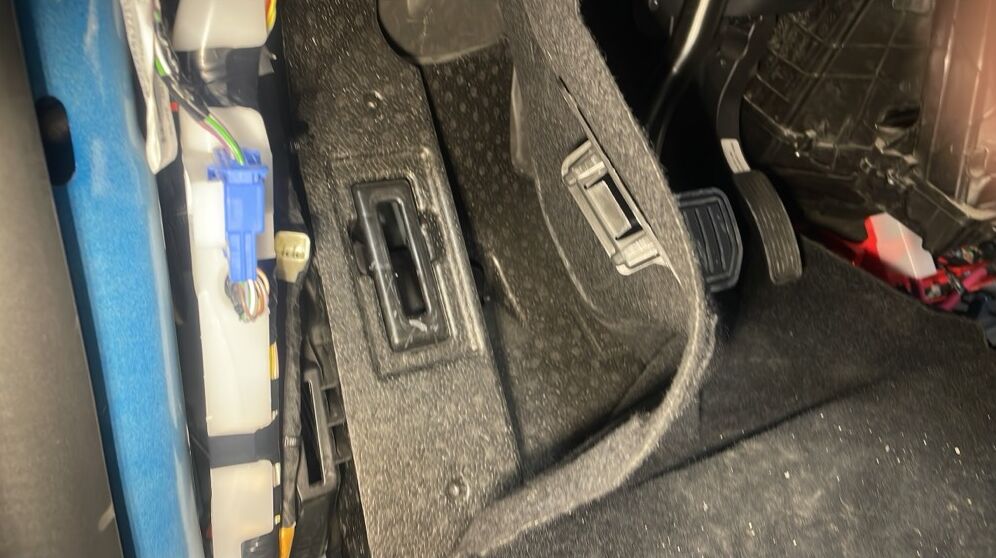

  8. 松开将驾驶室 LH 毡毯固定到 LH 毡毯支架的夹子 (x3)。
    提示： 将夹子撬具插入夹子外侧，然后向右旋转，以松开夹子的一侧。将夹子撬具移至夹子内侧，然后向左旋转，以从驾驶室支架上完全松开毡毯夹。
  9. 松开座椅线束夹，将线束从毡毯上移开，然后向后折叠驾驶室 LH 前毡毯。
    Informational PurposesAn informational icon, calling your attention
    注
    将毡毯移至制动和加速踏板下方。

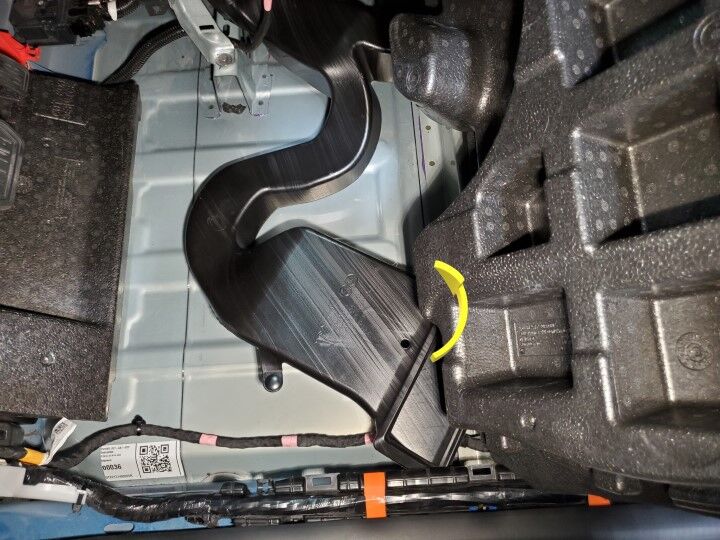

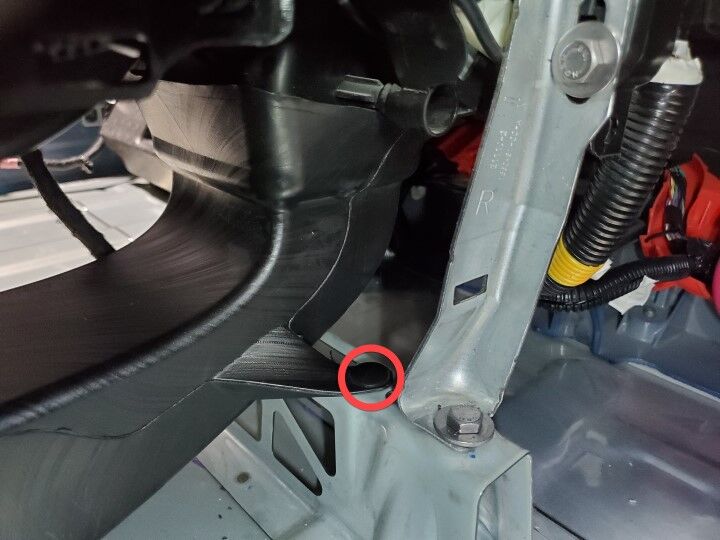

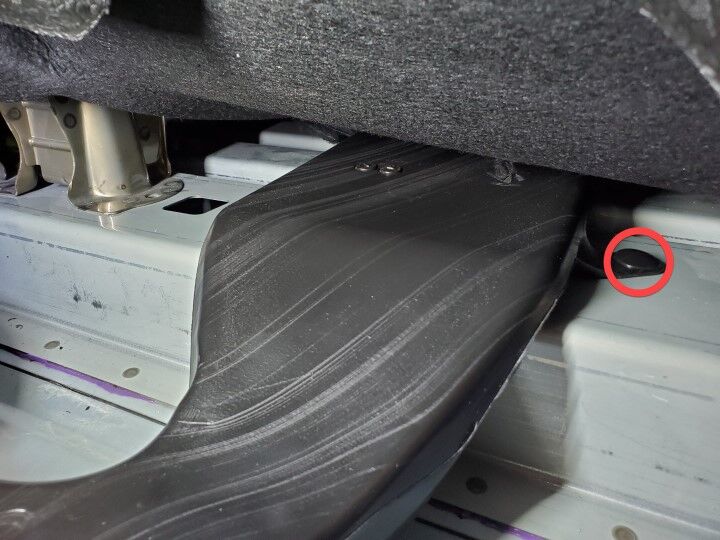

  10. 拆下将第二排底板主导管固定到车辆的夹子 (x2)。

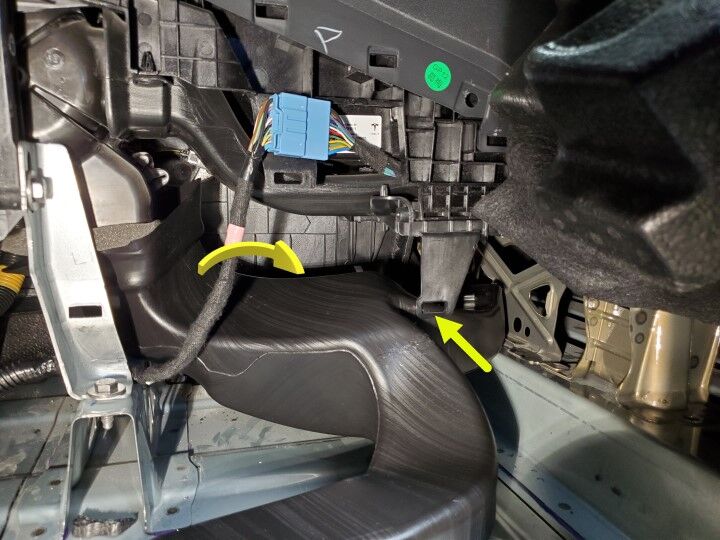

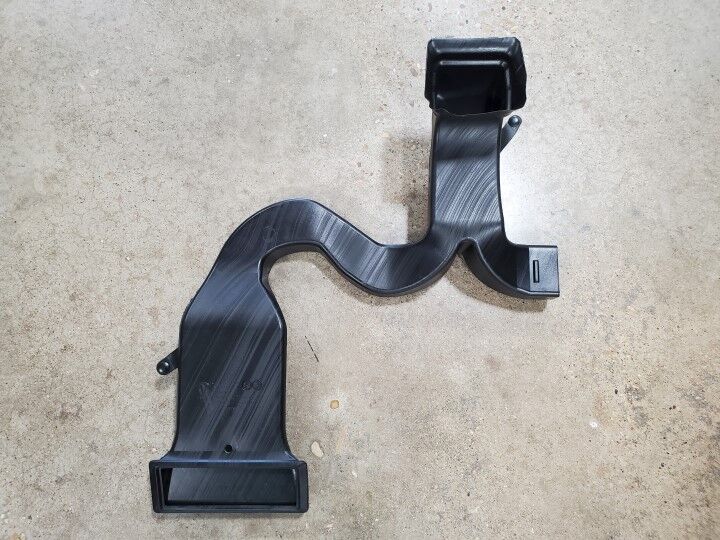

  11. 从 RH 导管上松开第二排底板主导管，顺时针转动导管前部并从中控台锁片下方通过，然后将导管后部绕过座椅支架。重复此操作，直至将导管完全拆下。

安装

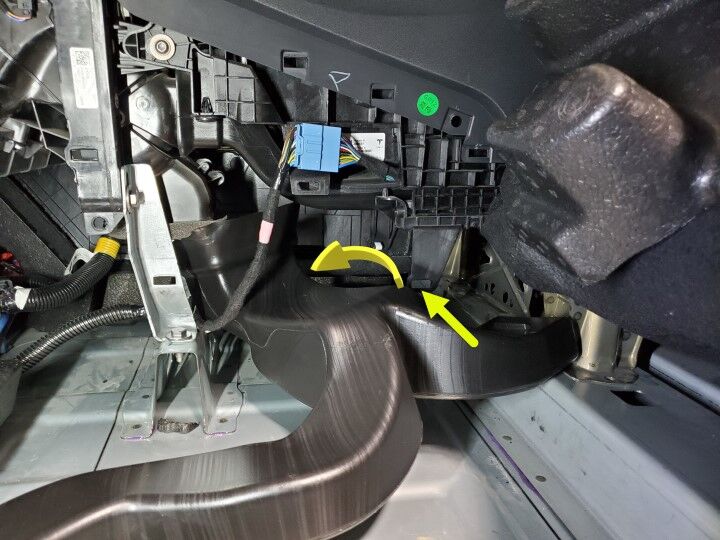

  1. 将第二排底板主导管放置到车内，逆时针转动导管前部并从中控台锁片下方通过，然后将导管后部绕过座椅支架。重复此操作，直至导管完全就位，然后将此导管固定到 RH 导管上
    Informational PurposesAn informational icon, calling your attention
    注
    确保导管前部正确固定到中控台上。
  2. 安装将第二排底板主导管固定到高压电池的夹子 (x2)。
  3. 将驾驶室 LH 前毡毯折回原位，将座椅线束挪到位，然后安装线束夹。
    Informational PurposesAn informational icon, calling your attention
    注
    将毡毯移至制动和加速踏板下方。
  4. 安装将驾驶室 LH 毡毯固定到 LH 毡毯支架的夹子 (x3)。
    Informational PurposesAn informational icon, calling your attention
    注
    首先将垂直夹固定到位。确认毡毯位置是否正确
  5. 将 LH 脚部空间罩放置到车内，连接电气连接器 (x2)，然后固定将此罩固定到车辆的锁片 (x3)。
  6. 安装将 LH 脚部空间罩固定到车辆的螺钉和推拉式夹 (x2)。
    2.5 Nm (1.8 lbs-ft)
    提示： 推荐使用以下工具：
    • T20 套筒
  7. 安装中控台 LH 板。请参阅侧板 - 中控台 - LH（拆卸和更换）。
  8. 安装 LH A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  9. 安装 LH A 柱中间饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  10. 关闭 LH 前车门。
