气囊 - 驾驶位(拆卸和更换)

校正代码 20010102 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 3 月 23 日:将工具从“小号平头螺丝刀”更新为“阀芯拆卸工具”。
  • 2023 年 3 月 24 日:更新了文本并添加了方向盘毂底部孔的图像。
  • 2023 年 6 月 6 日:将阀芯拆卸工具添加到工具列表中。
  • 2023 年 11 月 9 日:添加了“如何正确使用阀芯拆卸工具”的注意事项。
  • 1143985-00-A 阀芯拆卸工具
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前,确保 12V/低压电源已断开至少 1 分钟,否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息,请参阅气囊和辅助约束系统 (SRS) 预防措施
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果处理不当,辅助约束系统 (SRS) 组件可能很危险。请参阅气囊和辅助约束系统 (SRS) 预防措施

拆卸

  1. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  2. 将阀芯拆卸工具 (1143985-00-A) 插入方向盘的孔中,插入深度刚好够同时压住弹簧夹,然后从方向盘上拆下驾驶位气囊。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为避免损坏气囊连接器和接线,请勿将工具过深地插入孔中。
    Informational PurposesAn informational icon, calling your attention

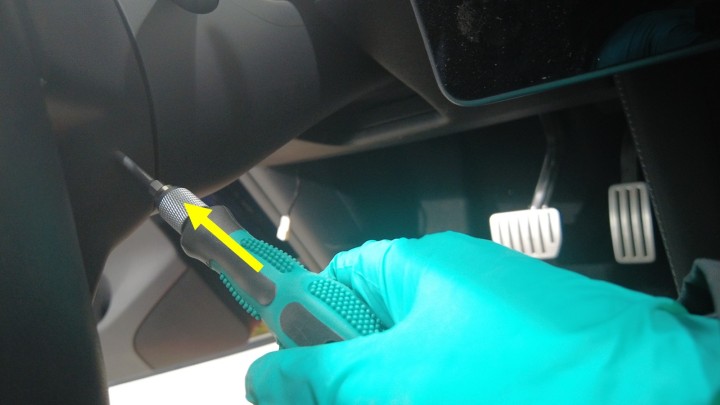

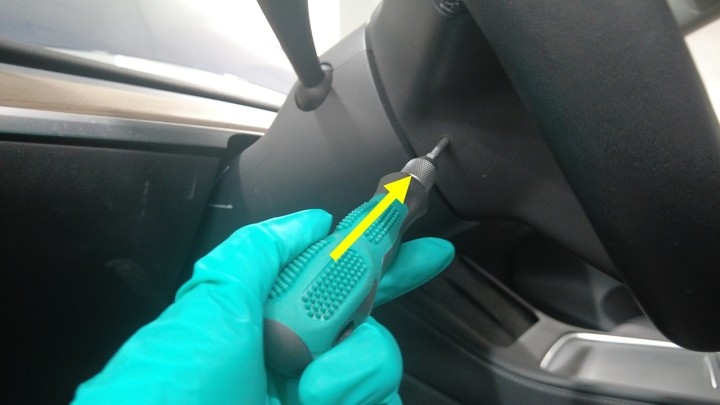

    将阀芯拆卸工具插入孔中,然后朝着方向盘方向提起,再继续插入以松开闩锁。
    图 1. 旧款车辆 - 孔位于方向盘毂的下部

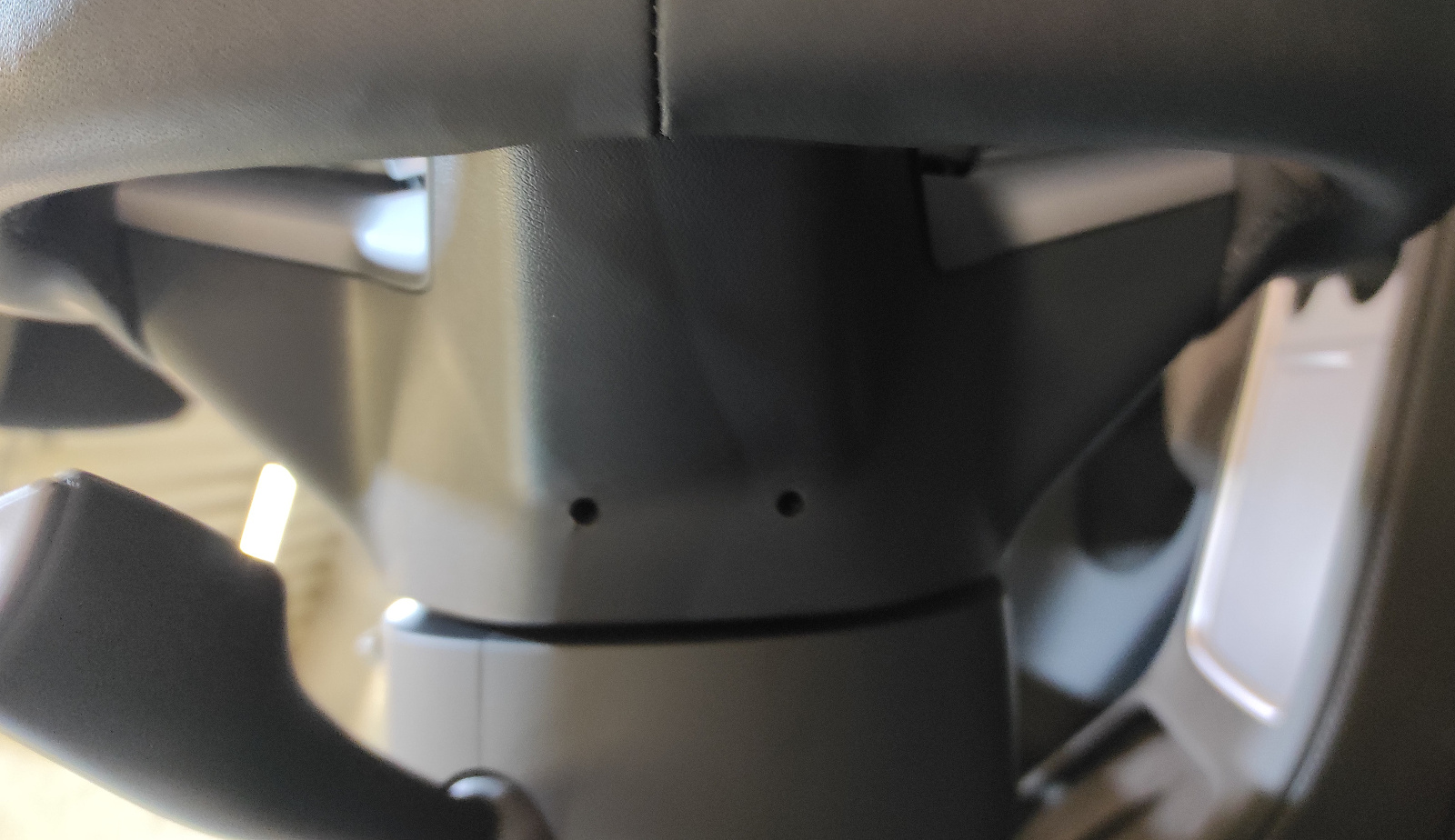

    图 2. 新款车辆 - 孔位于方向盘毂的底部

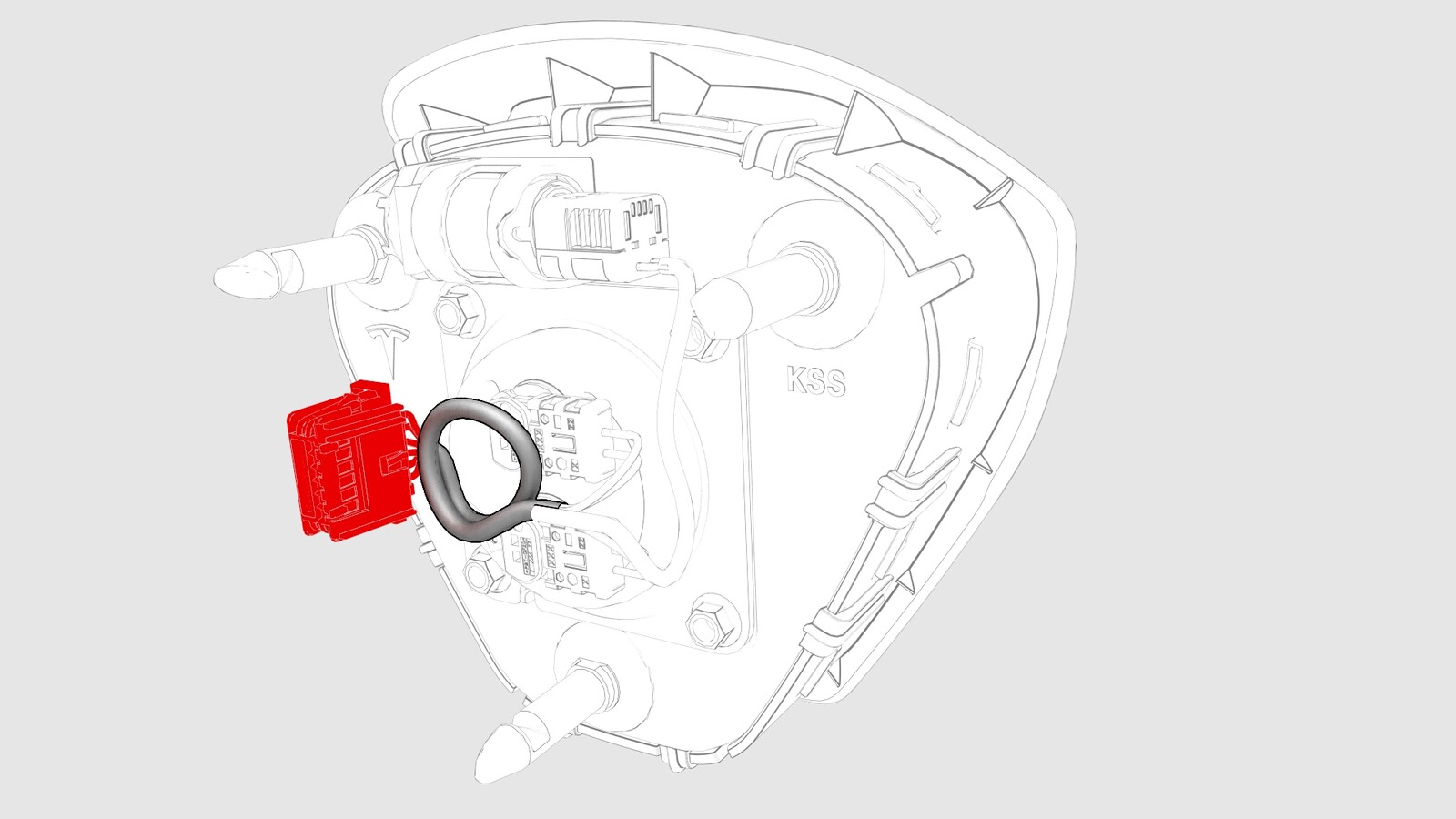

  3. 断开方向盘上的驾驶位气囊电气连接器,然后将气囊从车辆上拆下。

安装

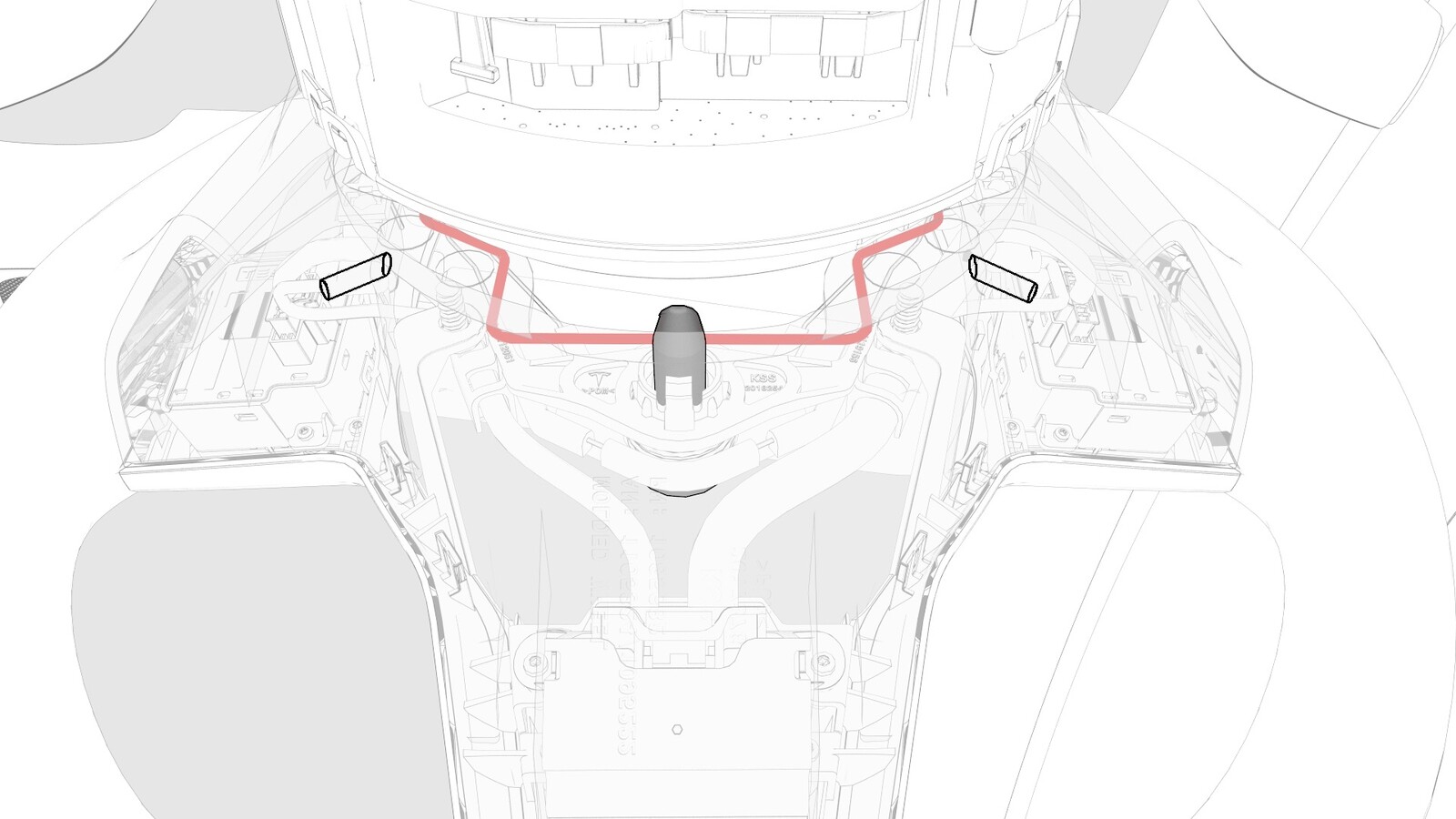

  1. 确保下部喇叭支架正确固定到方向盘。
  2. 将驾驶位气囊电气连接器连接到方向盘。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保线束未卡在气囊与喇叭之间。

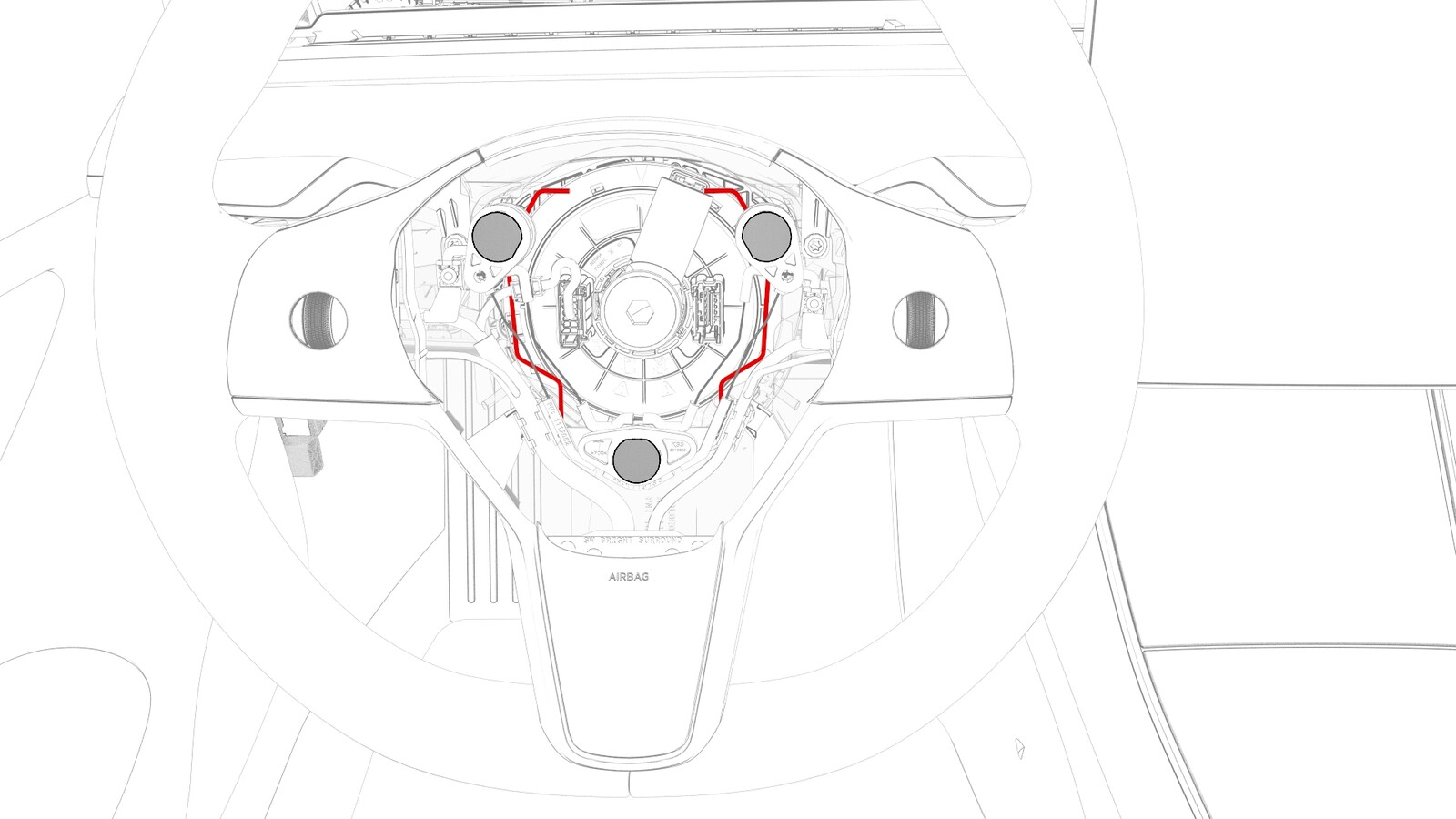

  3. 将驾驶位气囊完全压入方向盘,以便弹簧夹将气囊固定到方向盘上。
  4. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  5. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
