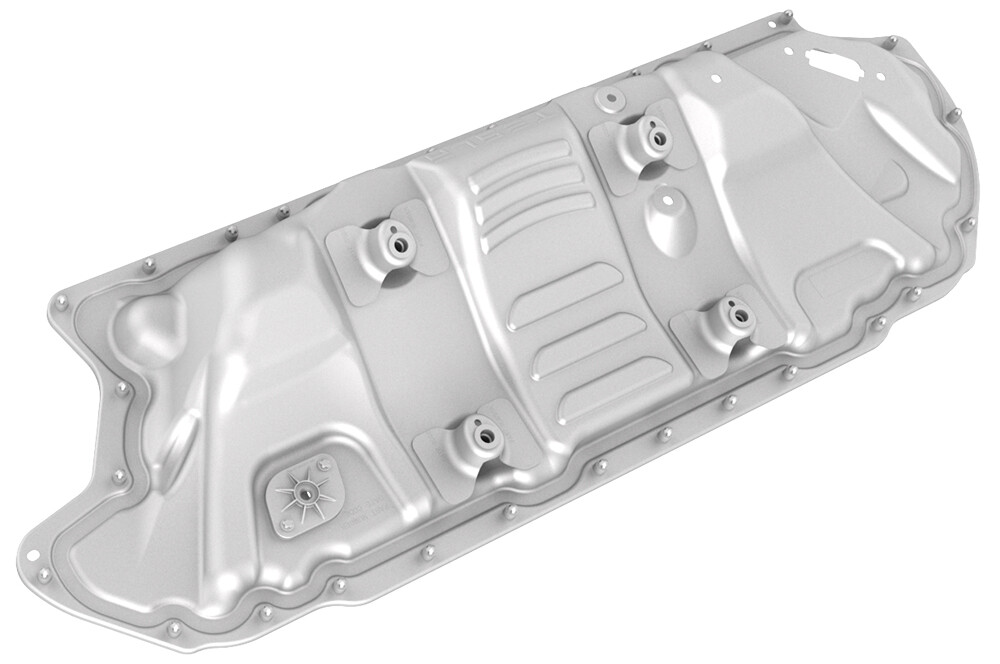

盖板 - 高压电池仓(拆卸和更换)

校正代码 16101002 1.08 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 7 月 29 日:添加了“如果要更换的高压电池仓盖板上有带 CE 标志和制造商信息的回收警告标签,则需要粘贴此标签”的信息。
  • 2024 年 4 月 4 日:添加了有关安装和拆卸高压电池仓套件绝缘体的信息。
  • 2023 年 11 月 8 日:添加了/更新了高压绝缘手套相关步骤。
  • 2023 年 6 月 9 日:更正了油性记号笔颜色。
  • 2023 年 5 月 22 日:添加了“请正确连接正极直流电缆”的注意事项。
  • 1127845-00-A 配电盒维修盖板总成,Model 3
  • 1059330-00-B 1/4 英寸 五角梅花钻头套筒,带加长件
  • 1076971-02-A 1/4 英寸钻头扳手,带扭矩和角度测量功能
  • 1108272-00-B 变流器逻辑连接器盖,3DU
此项操作可能需要用到额外零件(仅适用于欧洲):
  • 1108781-BB-F:标签 - 回收警告 - 欧洲
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
执行暴露在高压之下的任何程序之前,请取下佩戴的所有首饰(手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等),并取出口袋中的所有物品(钥匙、硬币、钢笔、铅笔、工具、钮扣等)。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果需要为了安全地执行程序而佩戴矫正护目镜,请确保护目镜牢固地固定到头上并且不会掉落。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

扭矩规格

表 1. 扭矩规格盖板 - 高压电池仓(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将 12V 正极输出线缆固定到直流-直流直通件的螺母
15 Nm (11.1 lbs-ft)
  • 13 毫米深 12 角套筒
  • 3 英寸加长件
  • 棘轮/扭矩扳手
更换
Informational PurposesAn informational icon, calling your attention
紧固后,使用油性记号笔标记紧固件。
将高压电池仓盖板固定到高压控制器的螺栓
5 Nm (3.7 lbs-ft) +30 deg
  • 外梅花套筒 E10
  • 4 英寸加长件
  • 棘轮/扭矩扳手
  • 带角度测量的扭矩扳手
更换
将高压电池仓盖板固定到高压电池的螺栓
8 Nm (5.9 lbs-ft)
  • 外梅花 5 角套筒 E10
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
使用非磁性 E10 外五角套筒。磁性套筒无法完全夹紧,可能会损坏螺栓头。
Informational PurposesAn informational icon, calling your attention
按照安装步骤中指定的顺序紧固这些紧固件。
Informational PurposesAn informational icon, calling your attention
这些螺栓都固定在高压电池仓盖板上。

拆卸

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
维修高压电池仓盖板以及高压电池仓内部或周围的组件时,可能会接触到车辆一体式后铸件内边缘上的金属防水板。这些尖锐的突出物存在割伤风险,如果有可能接触到未受保护的防水板,则应穿戴适当的个人防护装备 (PPE)。有防水板时,如果未佩戴皮革手套,至少要戴上防割手套。
  1. 拆下第二排右侧座椅靠背。请参阅座椅靠背 - 第二排 - RH(拆卸和更换)
  2. 拆下第二排左侧座椅靠背。请参阅座椅靠背 - 第二排 - LH(拆卸和更换)
  3. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  4. 断开高压控制器连接器上的电气线束。
    Informational PurposesAn informational icon, calling your attention
    打开高压电池正极触点开关和负极触点开关时,会听到沉闷的金属声。

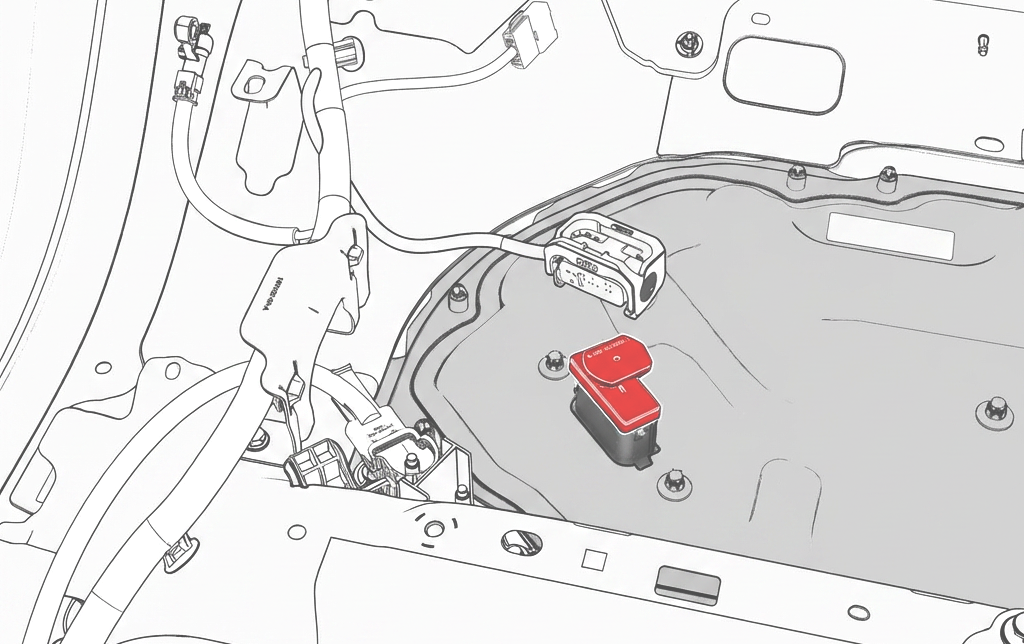

  5. 将逻辑连接器盖安装到高压控制器连接器上,以防止意外重连,保护连接器。
  6. 执行车辆高压禁用程序。请参阅车辆高压禁用程序
  7. 如果已脱下皮革手套,则检查车辆一体式后铸件的内边缘上是否有防水板。如果有防水板,请戴上防割手套。

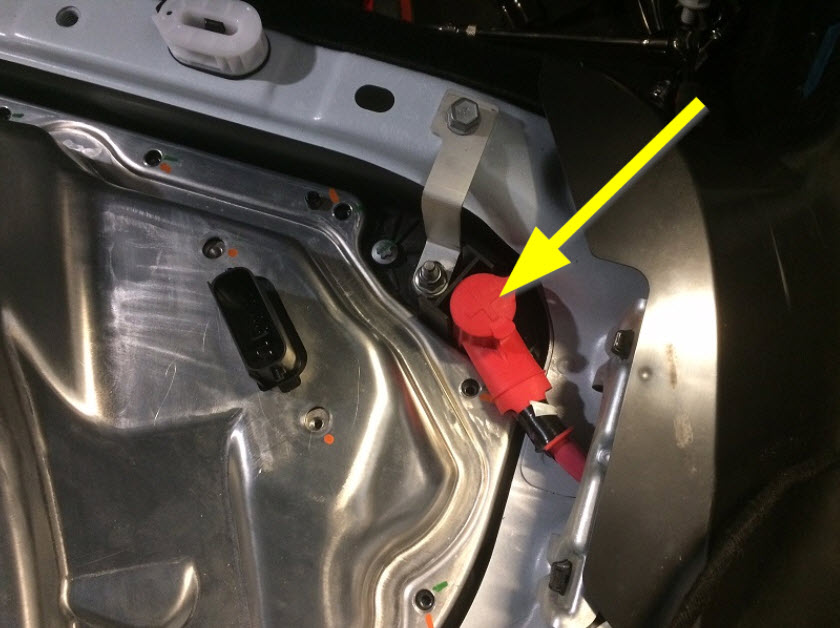

  8. 松开直流-直流直通件处的 12V 正极输出电缆盖板。
  9. 拆下并弃置将 12V 正极输出电缆固定到直流-直流直通件的螺母,然后将电缆从直通件处拆下。
    Informational PurposesAn informational icon, calling your attention

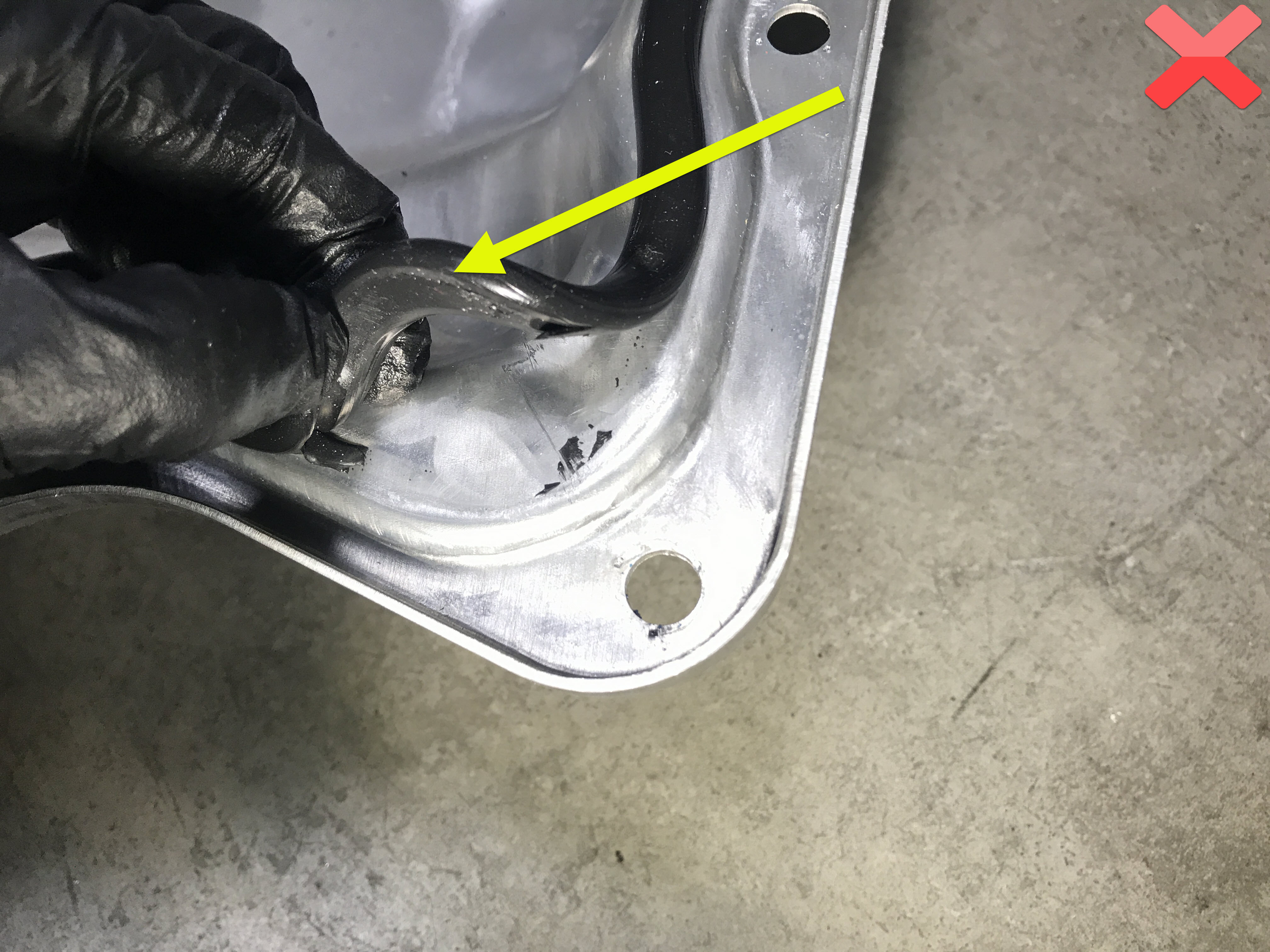

    检查输出电缆末端的橡胶套情况,如果已熔化或损坏,请更换橡胶套。
  10. 拆下并弃置将高压控制器从内部固定到高压电池仓盖板的螺栓。
    提示: 推荐使用以下工具:
    • 外梅花套筒 E10
    • 4 英寸加长件
    • 棘轮/扭矩扳手
    • 带角度测量的扭矩扳手

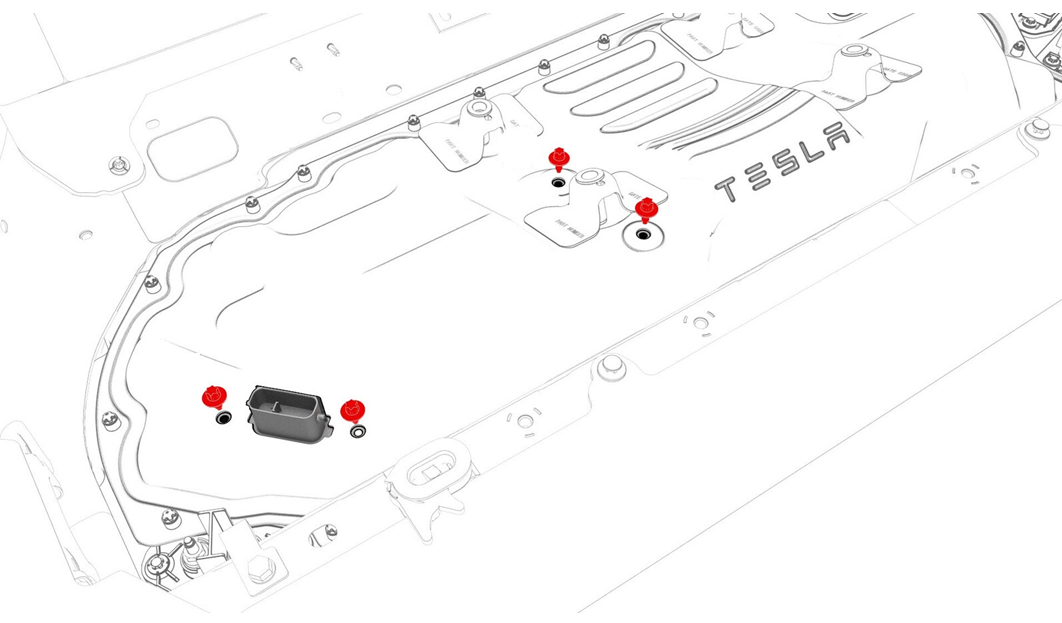

    图 1. 4 个螺栓固定的高压控制器高压电池仓盖板
    图 2. 3 个螺栓固定的高压控制器高压电池仓盖板
  11. 佩戴高压绝缘手套和皮革手套。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请继续佩戴手套,操作说明允许摘掉时方可脱下。
  12. 完全拧松将高压电池仓盖板固定到高压电池的螺栓。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    使用非磁性 E10 外五角套筒。磁性套筒无法完全夹紧,可能会损坏螺栓头。
    Informational PurposesAn informational icon, calling your attention
    这些螺栓都固定在高压电池仓盖板上。
    提示: 推荐使用以下工具:
    • 外梅花 5 角套筒 E10
    • 4 英寸加长件
    • 棘轮/扭矩扳手
  13. 将逻辑连接器盖从高压控制器连接器上拆下。
  14. 将高压电池仓盖板从车辆上拆下。
  15. 将逻辑连接器盖重新安装到高压控制器连接器上。

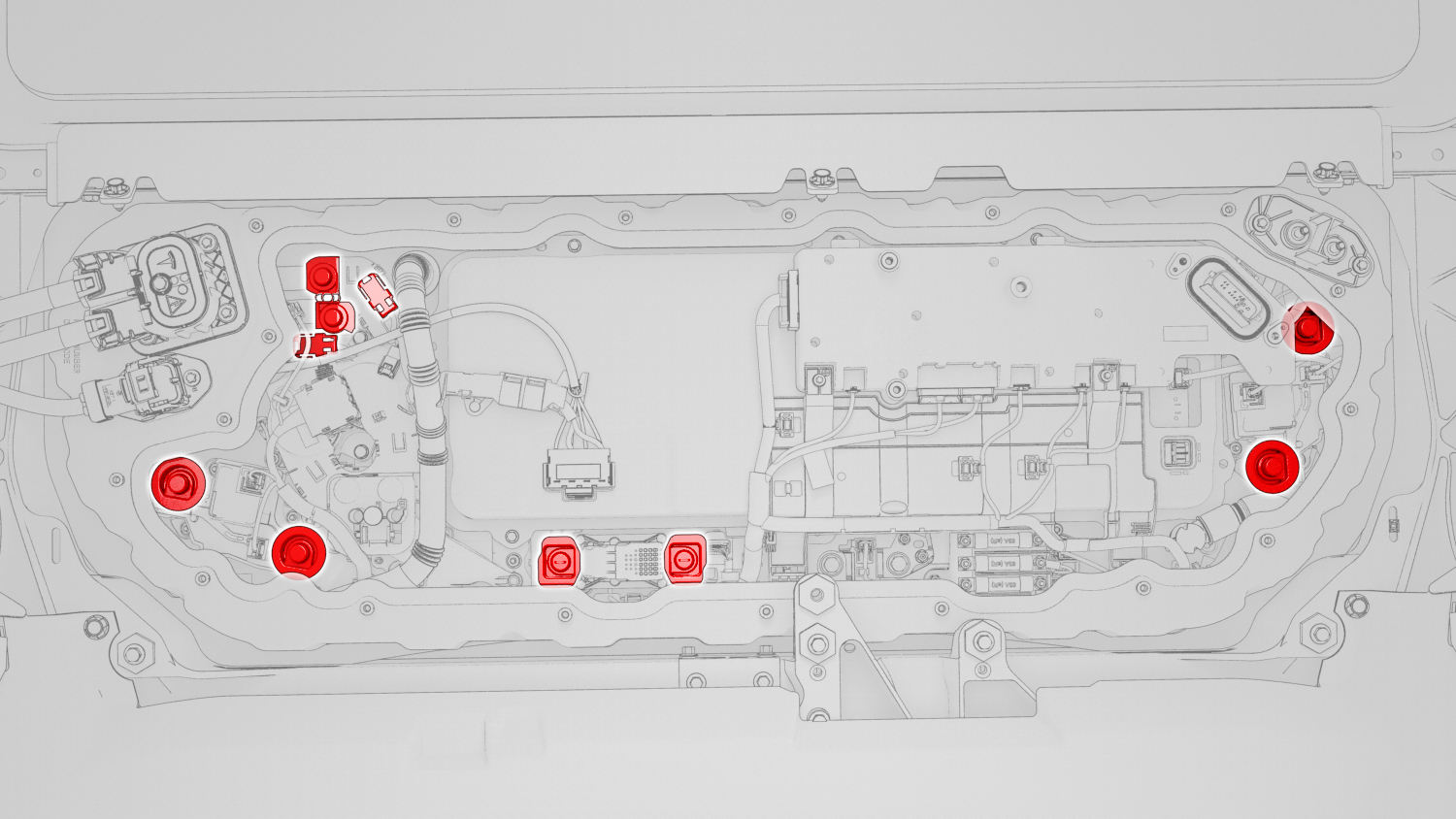

  16. 检查高压绝缘体是否均未缺失。如果无绝缘体或有部分绝缘体缺失,使用高压电池仓绝缘体套件将绝缘体盖安装到高压电池上,以覆盖带电高压点。请参阅绝缘子 - 高压电池(安装和拆卸)
  17. 目视检查高压电池仓内部是否存在冷却液泄漏迹象。
    Informational PurposesAn informational icon, calling your attention
    重点区域包括冷却液输入和输出管与接头,以及高压电池仓边界周围。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如发现有冷却液泄漏,请上报 Toolbox 会话。

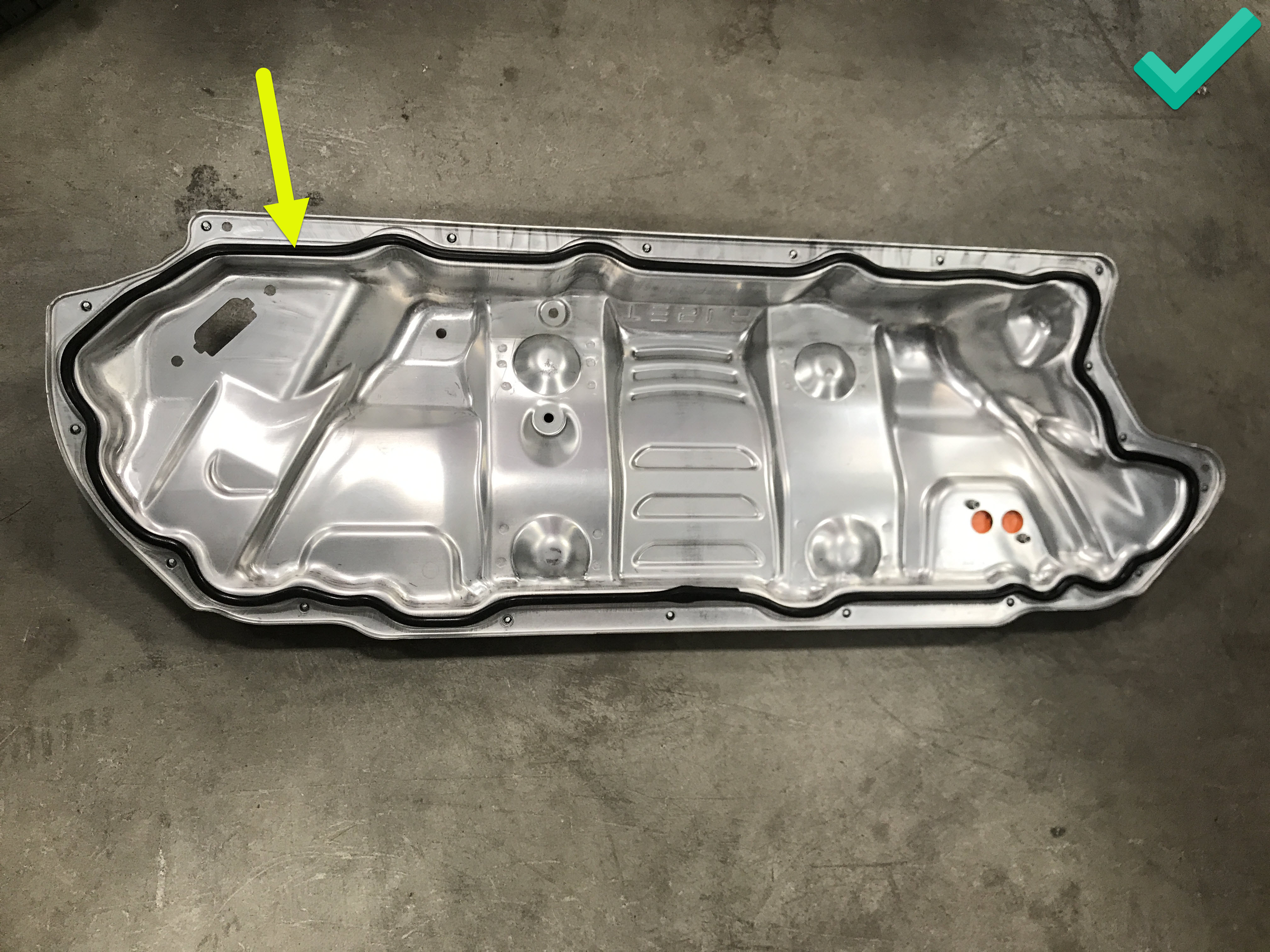

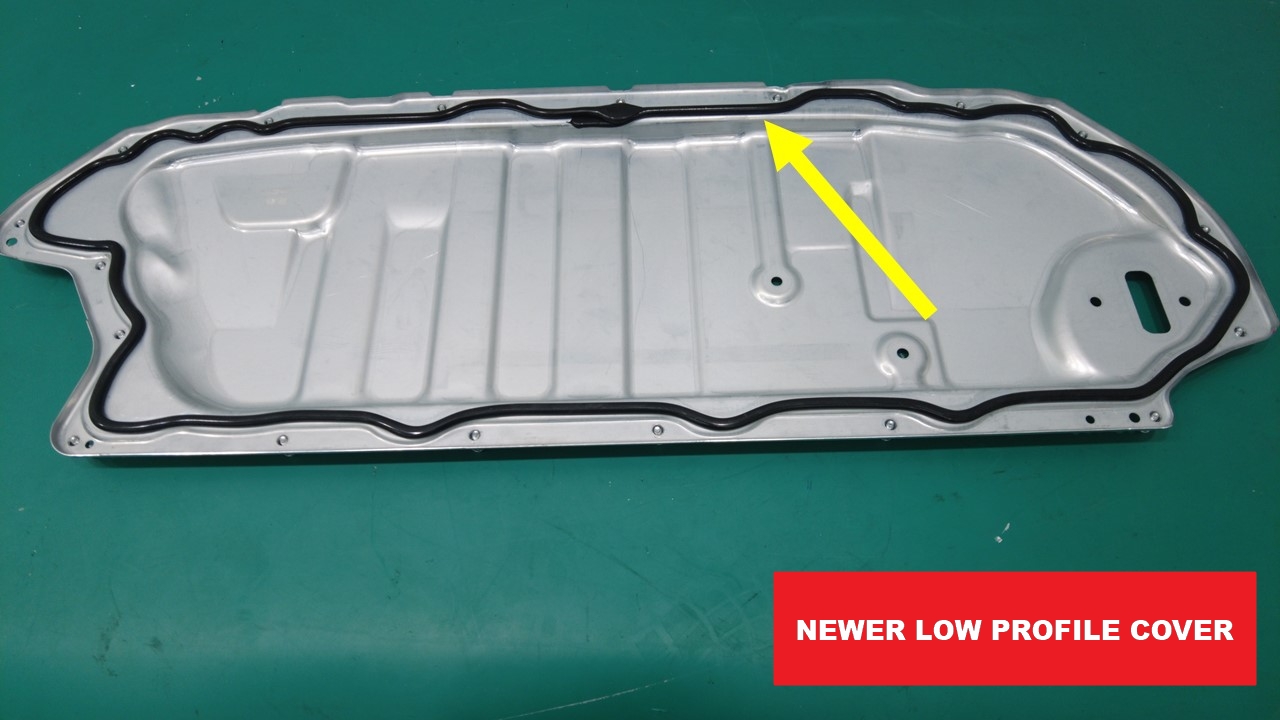

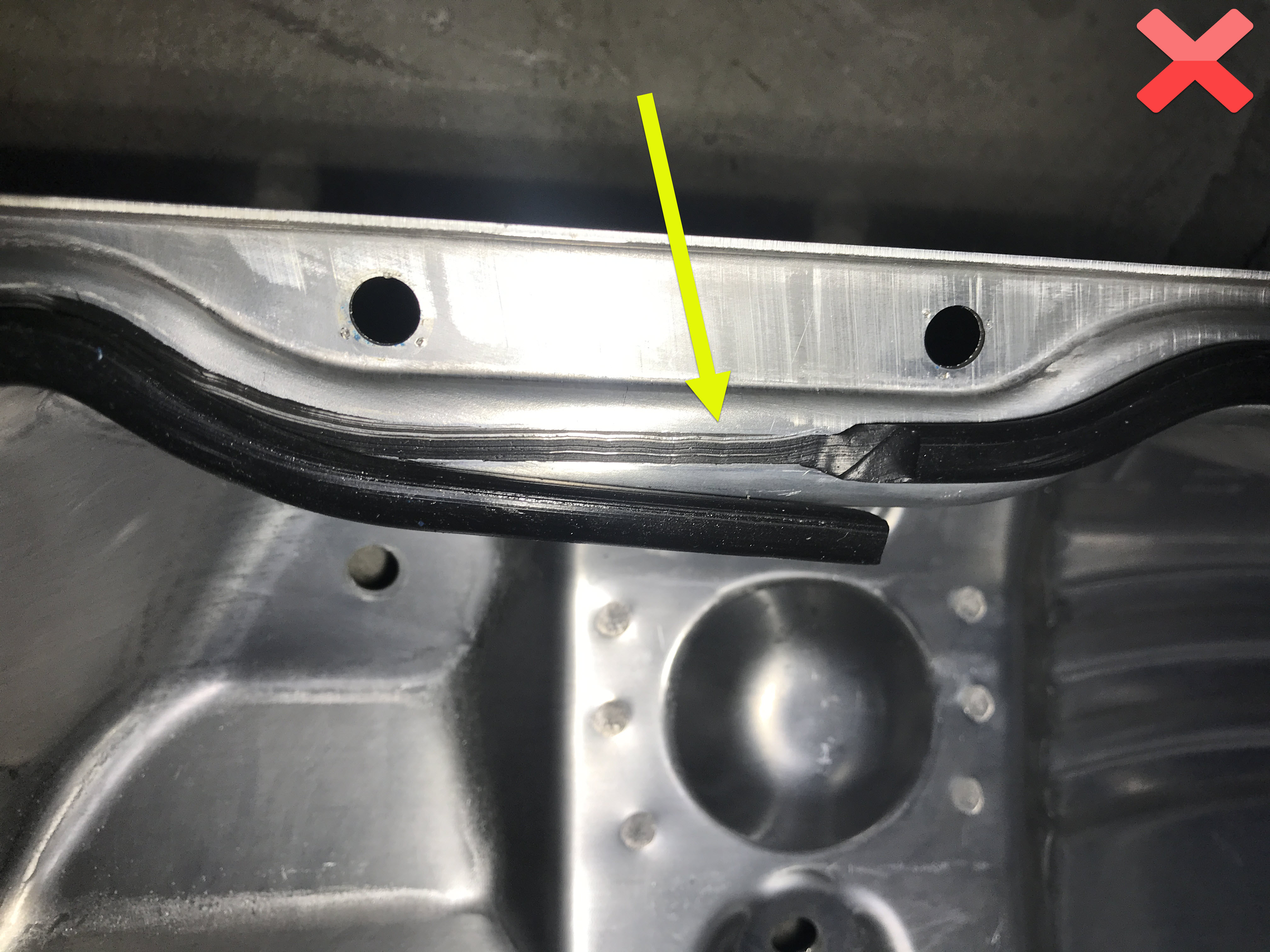

  18. 目视检查高压电池仓盖板垫片与高压电池接合面是否存在裂痕、切口、凹陷、磨损或任何影响密封性的破损。
    Informational PurposesAn informational icon, calling your attention
    如果垫片严重损坏,请更换高压电池仓盖板。如果出现可能影响密封性的轻微破损(包括涂漆),请按照要求执行高压电池仓漏气测试。

安装

  1. 仅适用于欧洲:检查要更换的高压电池仓盖板上是否有带 CE 标志和制造商信息的回收警告标签。
    • 如果要更换的高压电池仓盖板上无带 CE 标志和制造商信息的回收警告标签,请继续执行下一步骤。
    • 如果要更换的高压电池仓盖板上有带 CE 标志和制造商信息的回收警告标签:
      1. 注意观察要更换的高压电池仓盖板上回收警告标签所在区域。
      2. 使用异丙醇 (IPA) 湿巾清洁新的高压电池仓盖板上的对应区域,然后等待风干 1 分钟。
      3. 将新的带 CE 标志和制造商信息的回收警告标签(零件号 1108781-BB-F)安装到新的高压电池仓盖板上。
  2. 使用异丙醇 (IPA) 湿巾清洁高压电池仓盖板垫片表面,以及高压电池的接合面。
  3. 使用异丙醇 (IPA) 湿巾清理高压控制器安装螺栓孔以及螺栓孔处高压电池仓盖板内侧和外侧残留物。
  4. 如果铝胶带改装补片损坏,则将其拆下,使用异丙醇 (IPA) 湿巾清洁相关区域,贴上另一块铝胶带补片,用硅胶辊湿润补片以使粘合剂凝固。
    图 3. 4 螺栓至 3 螺栓补片 30 毫米 x 30 毫米
  5. 检查车辆一体式后铸件的内边缘是否有金属防水板。如果有防水板,并且已经脱下皮革手套,请戴上防割手套。
  6. 将逻辑连接器盖从高压控制器连接器上拆下。
  7. 将所有绝缘体套件盖从高压电池上拆下。请参阅绝缘子 - 高压电池(安装和拆卸)
  8. 将高压电池仓盖板安装到高压电池上,然后手动拧紧螺栓。
  9. 脱下高压绝缘手套。
  10. 将逻辑连接器盖重新安装到高压控制器连接器上。
  11. 按图示顺序紧固高压电池仓盖板螺栓,紧固后,使用橙色油性记号笔标记每个螺栓。
    8 Nm (5.9 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    使用非磁性 E10 外五角套筒。磁性套筒无法完全夹紧,可能会损坏螺栓头。
    提示: 推荐使用以下工具:
    • 外梅花 5 角套筒 E10
    • 4 英寸加长件
    • 棘轮/扭矩扳手
    图 4. 18 个螺栓固定的高压电池仓盖板螺栓紧固顺序
  12. 手动拧紧将高压控制器从内部固定到高压电池仓盖板的新螺栓。
    图 5. 4 个螺栓固定的高压控制器高压电池仓盖板
    图 6. 3 个螺栓固定的高压控制器高压电池仓盖板
  13. 按照图示顺序将高压控制器紧固到高压电池仓盖板螺栓上,紧固后,使用橙色油性记号笔标记每个螺栓。
    5 Nm (3.7 lbs-ft) +30 deg
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    螺栓 1 和 2 的紧固扭矩不足会导致高压互锁回路断开。
    提示: 推荐使用以下工具:
    • 外梅花套筒 E10
    • 4 英寸加长件
    • 棘轮/扭矩扳手
    • 带角度测量的扭矩扳手
    图 7. 4 个螺栓固定的高压控制器高压电池仓盖板
    图 8. 3 个螺栓固定的高压控制器高压电池仓盖板
  14. 将 12V 正极输出电缆连接到直流-直流直通件,安装新的螺母以固定电缆,紧固螺母后,使用粉色/紫色油性记号笔进行标记。
    15 Nm (11.1 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

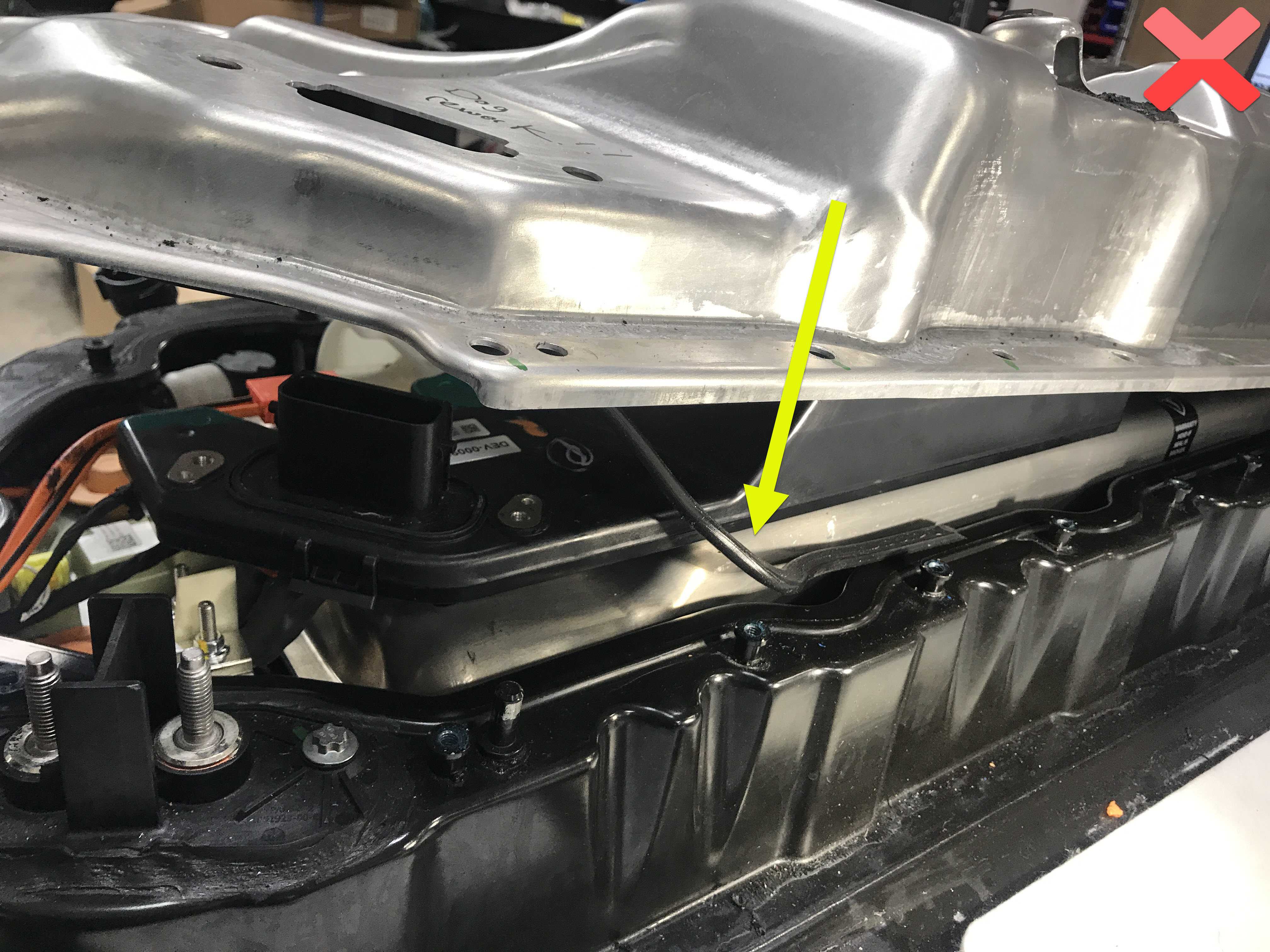

    确保橡胶套未陷入电缆接线头底部,或被夹在电缆接线头和螺母之间。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保正极输出电缆的位置正确,并且沿正确方向紧贴直流-直流直通件的塑料防旋转边缘。
    Informational PurposesAn informational icon, calling your attention
    紧固后,使用油性记号笔标记紧固件。
    提示: 推荐使用以下工具:
    • 13 毫米深 12 角套筒
    • 3 英寸加长件
    • 棘轮/扭矩扳手
  15. 如已拆卸,请更换直流-直流直通件处 12V 正极输出电缆盖板,然后下压以固定盖板。
  16. 将逻辑连接器盖从高压控制器连接器上拆下。
  17. 将电气线束连接到高压控制器连接器。
  18. 需要立即执行高压电池仓漏气测试的情况包括:在高压电池仓盖板垫片上或高压电池接合面上发现损坏、更换了铝胶带改装补片或另一个程序指示需要执行该操作。请参阅高压电池仓漏气测试
  19. 安装第二排左侧座椅靠背。请参阅座椅靠背 - 第二排 - LH(拆卸和更换)
  20. 安装第二排右侧座椅靠背。请参阅座椅靠背 - 第二排 - RH(拆卸和更换)
  21. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  22. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
