机电制动助力器总成（非结构化电池组）（左侧驾驶）（拆卸和更换）

校正代码 33201002 1.74 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 12 月 27 日：删除了拆卸和安装前备箱储物单元、12V 电池和雨刮器模块的步骤。

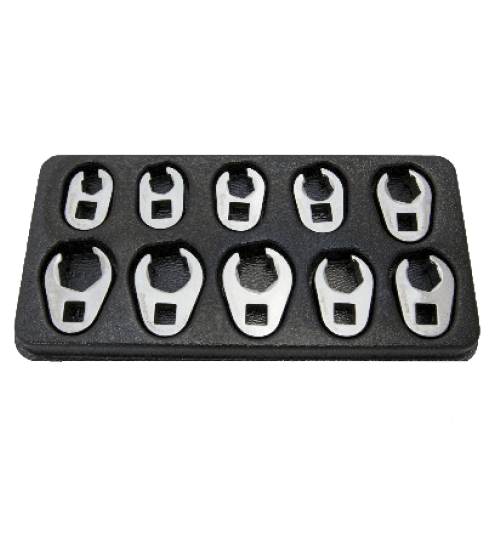

  • 1079041-00-A 爪型扩口螺母套件

扭矩规格

表 1. 扭矩规格: 机电制动助力器总成（非结构化电池组）（左侧驾驶）（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
Forward brake line fastener
16 Nm (11.8 lbs-ft)
  • 12 mm 12pt combination wrench
  • 12 mm flare nut crowfoot socket
重复使用
Rear brake line fastener
16 Nm (11.8 lbs-ft)
  • 12 mm 12pt combination wrench
  • 12 mm flare nut crowfoot socket
重复使用
Nuts that attach the brake booster to the bulkhead
16.5 Nm (12.2 lbs-ft)
  • 13 毫米深套筒
  • 6 英寸加长件
更换

拆卸

  1. 打开左前车门，完全降下左前车窗。
  2. 将驾驶位座椅移至最后端。
  3. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  4. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  5. 拆卸高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和安装）。
  6. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。

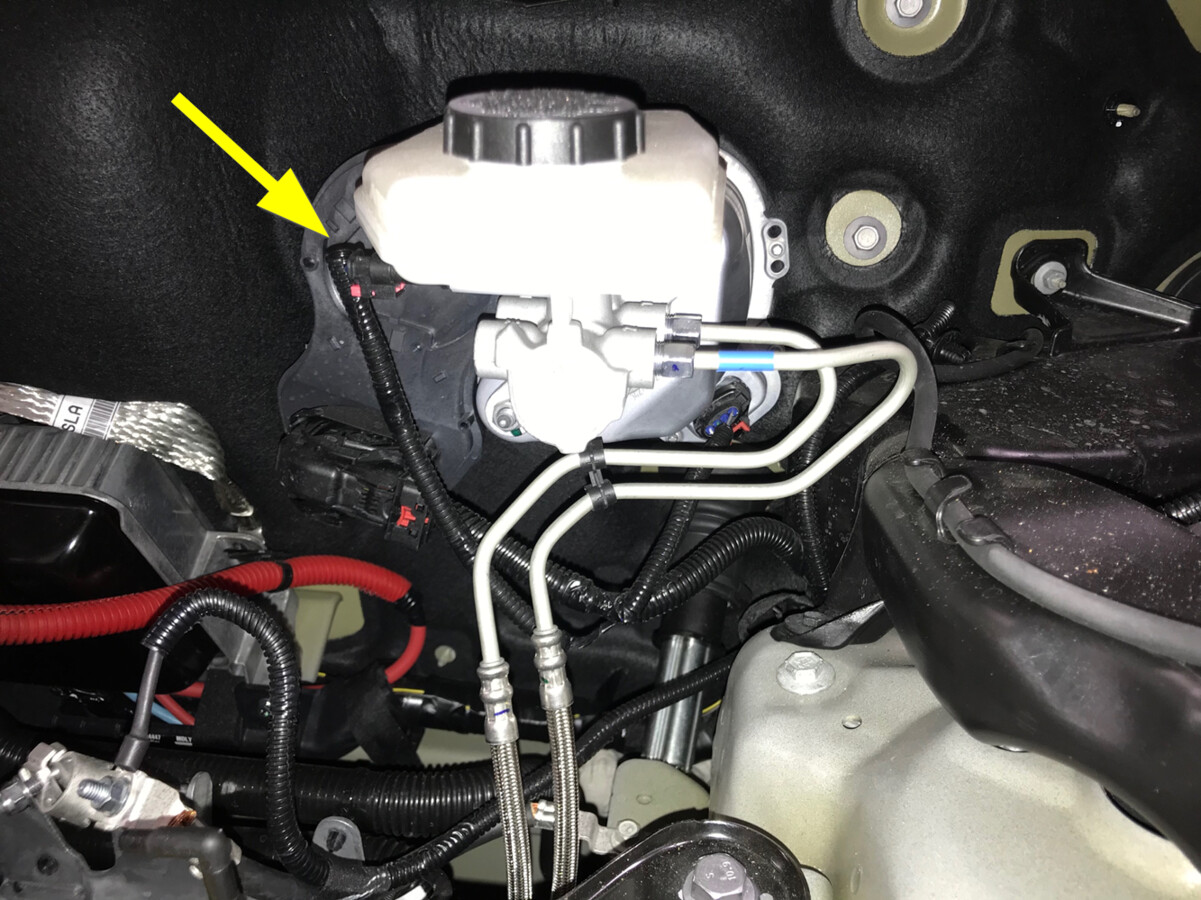

  7. 松开锁片，然后断开制动液储液罐电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。

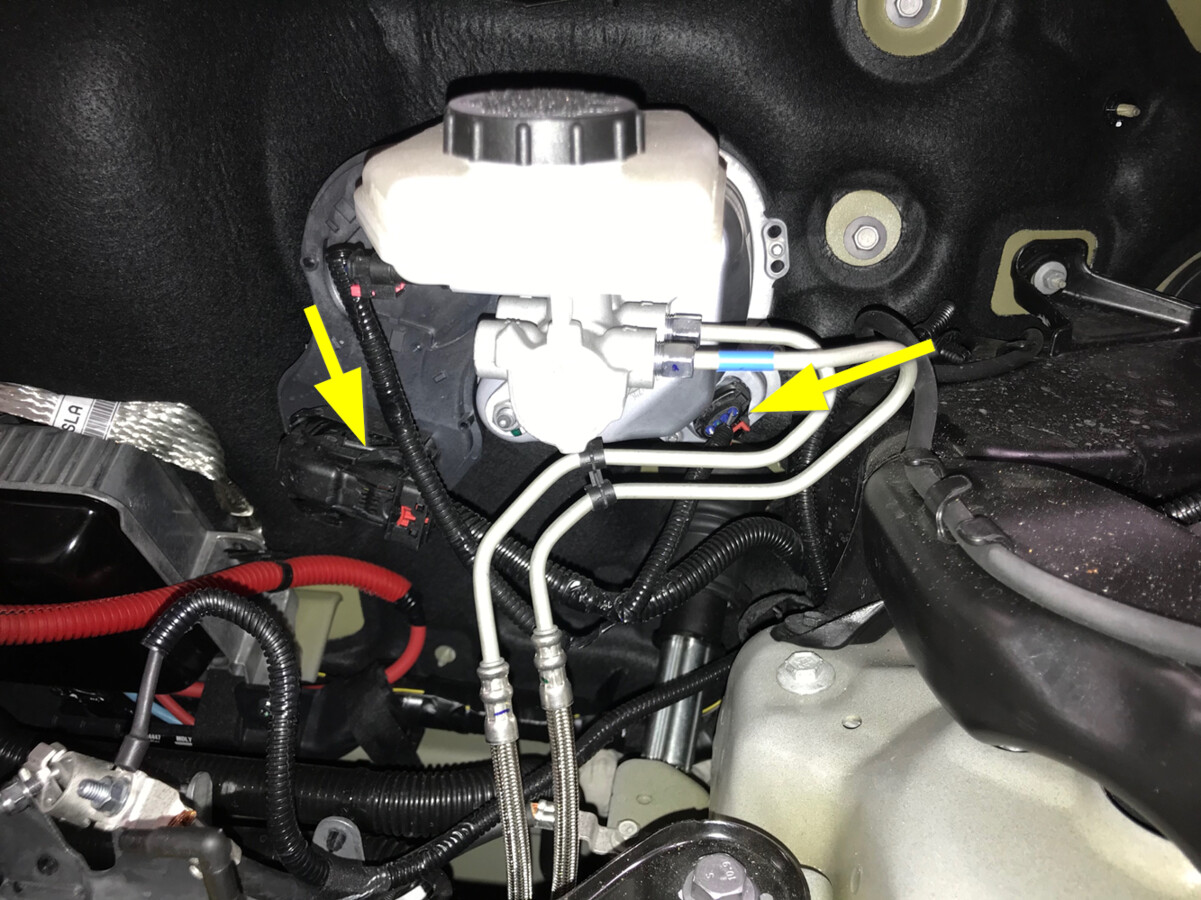

  8. 松开锁片，然后断开线束连接器和制动助力器总成之间的连接。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
  9. 在制动助力器和储液罐区域下方放置吸收性材料。
  10. 使用制动液吸管清除储液罐中的制动液。

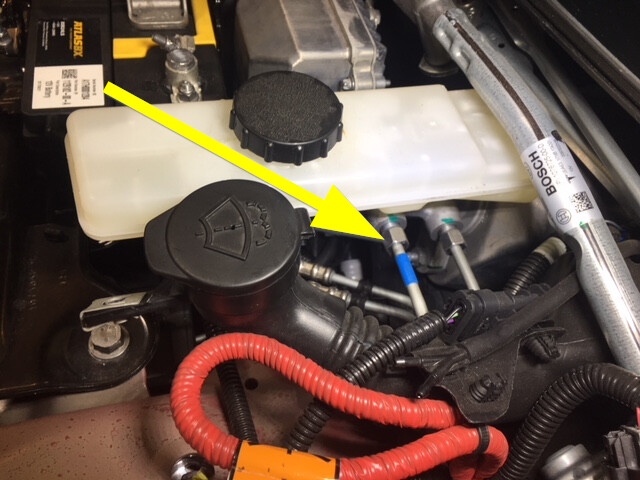

  11. 断开前向制动管路和主缸之间的连接。
    提示： 推荐使用以下工具：
    • 12 mm 12pt combination wrench
    • 12 mm flare nut crowfoot socket
  12. 断开后制动管路和主缸之间的连接。
    提示： 推荐使用以下工具：
    • 12 mm 12pt combination wrench
    • 12 mm flare nut crowfoot socket
  13. 拆卸驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位（拆卸和安装）
  14. 拆卸左侧脚部空间风管。请参阅风管 - 脚部空间 - LH（拆卸和更换）。

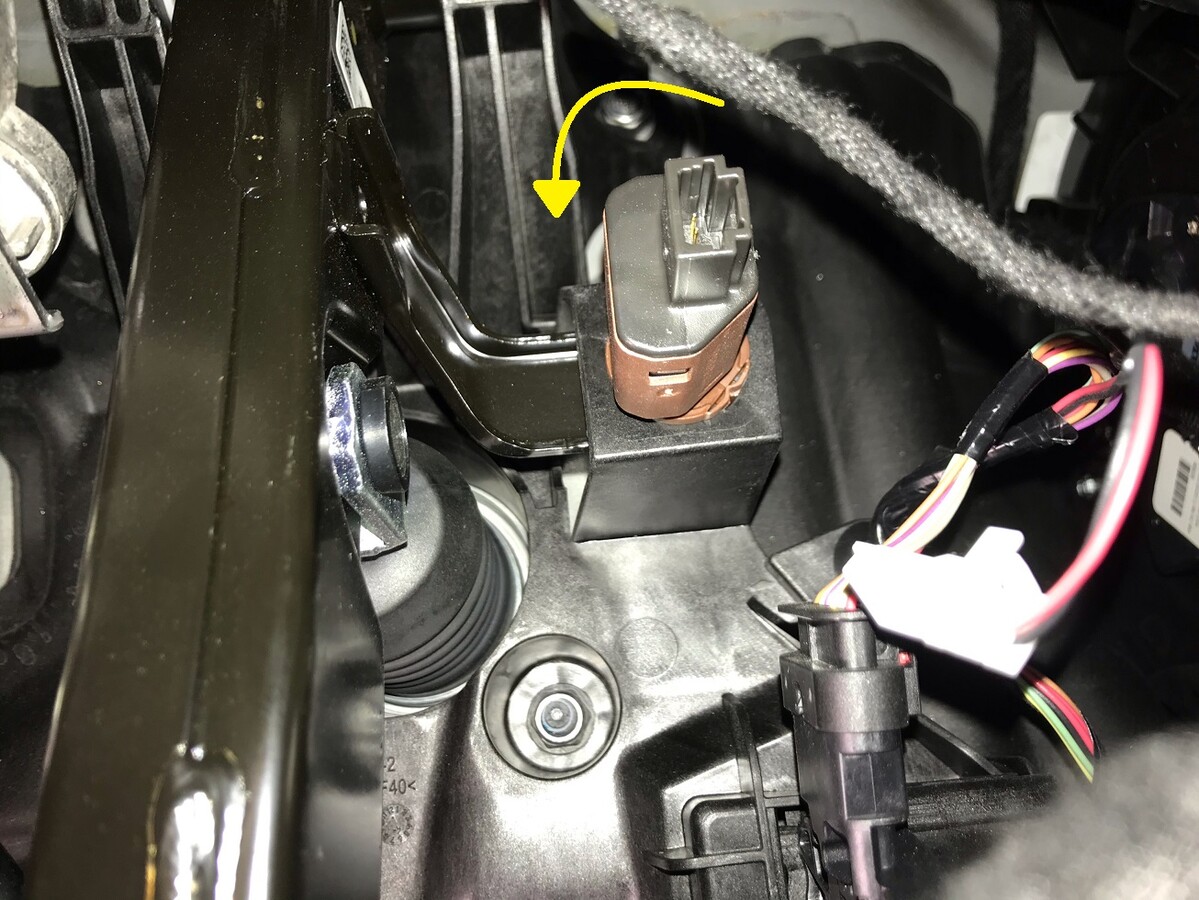

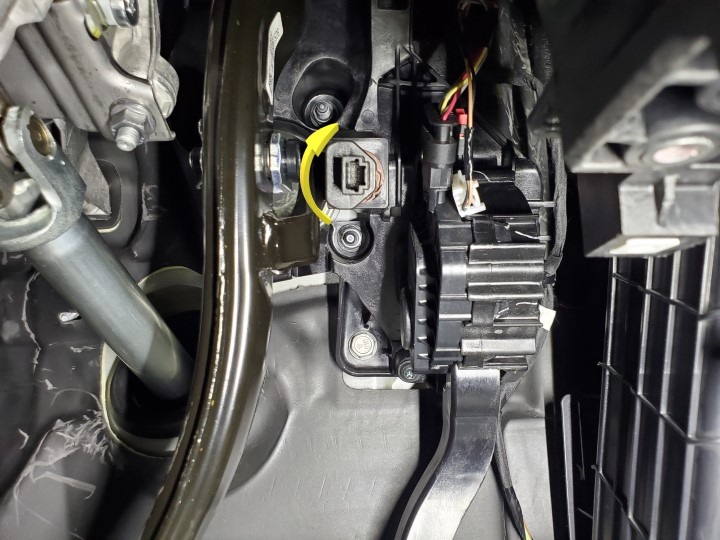

  15. 断开制动开关电气连接器。
  16. 从踏板总成上拆下制动开关。
    Informational PurposesAn informational icon, calling your attention
    注
    将开关转动 45 度，然后将其从总成上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如拆卸期间已损坏，请更换。

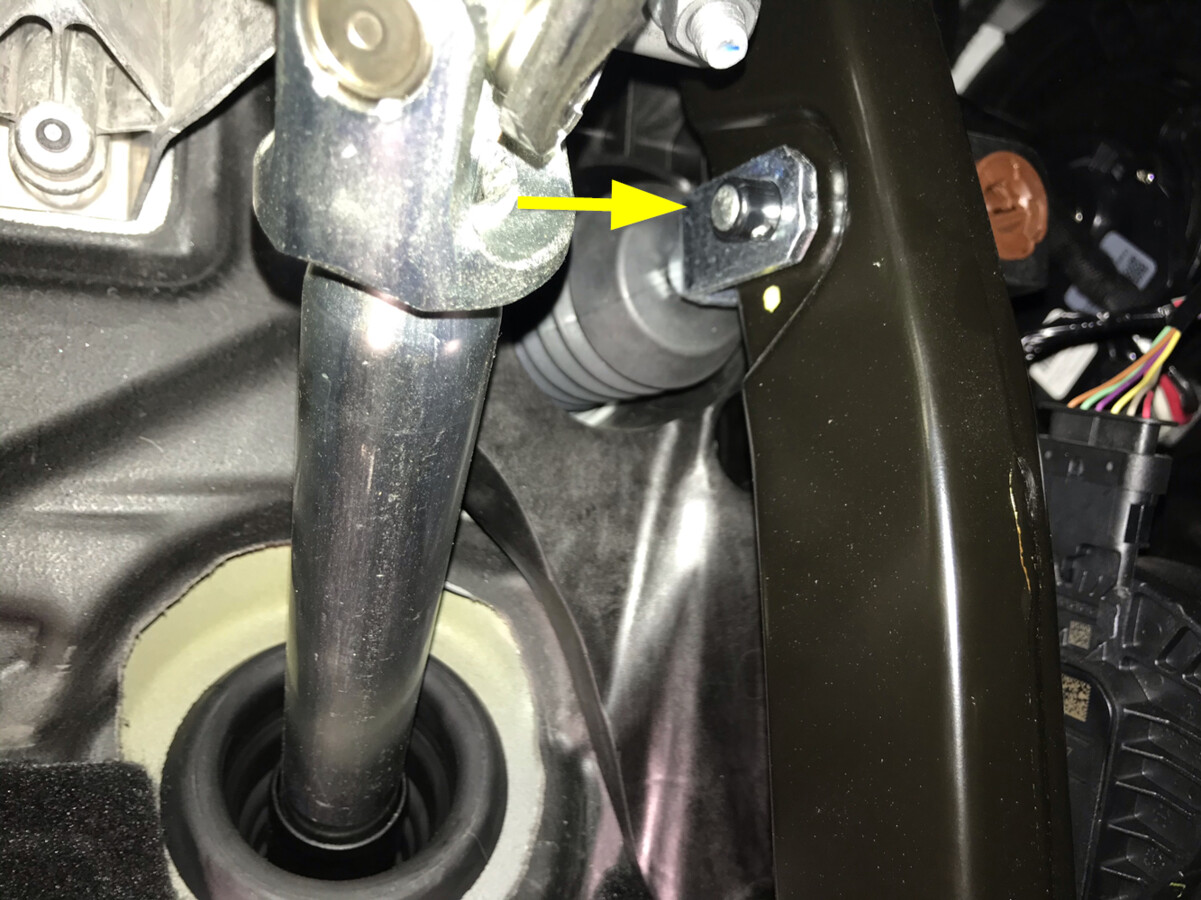

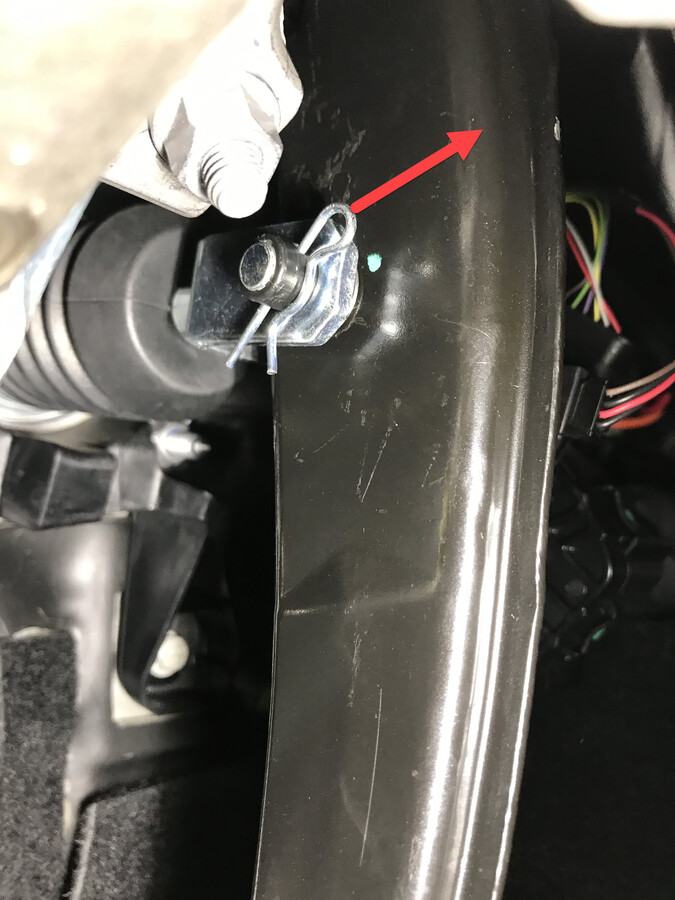

  17. 将开口销从制动踏板总成上的 U 型夹销上拆下。
  18. 将 U 型夹销从制动踏板总成上拆下。

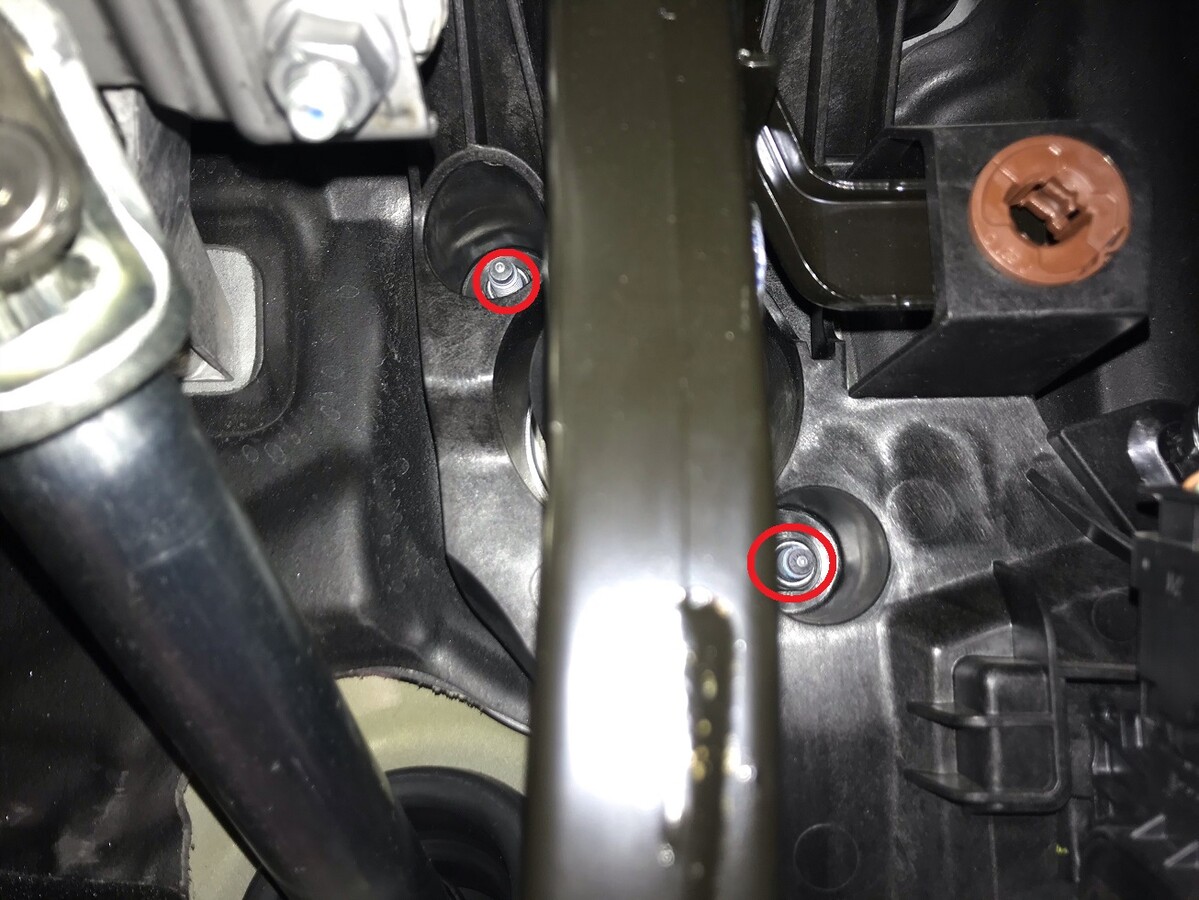

  19. 拆卸并弃置将制动助力器固定到隔板的螺母，然后将制动助力器总成从车辆上拆下。
    提示： 推荐使用以下工具：
    • 13 毫米深套筒
    • 6 英寸加长件

安装

  1. 将制动助力器总成放置到车辆上。
  2. 安装新的螺母，将制动助力器固定到隔板。
    16.5 Nm (12.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米深套筒
    • 6 英寸加长件
  3. 将制动踏板对齐 iBooster 杆，然后将 U 型夹销安装到制动踏板总成上。
  4. 将开口销安装到制动踏板总成上的 U 型夹销上。
  5. 连接制动开关电气连接器。
  6. 安装左侧脚部空间风管。请参阅风管 - 脚部空间 - LH（拆卸和更换）。
  7. 安装驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位（拆卸和安装）。
  8. 将后制动管路连接到主缸。
    16 Nm (11.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 12 mm 12pt combination wrench
    • 12 mm flare nut crowfoot socket
  9. 将前向制动管路连接到主缸。
    16 Nm (11.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 12 mm 12pt combination wrench
    • 12 mm flare nut crowfoot socket

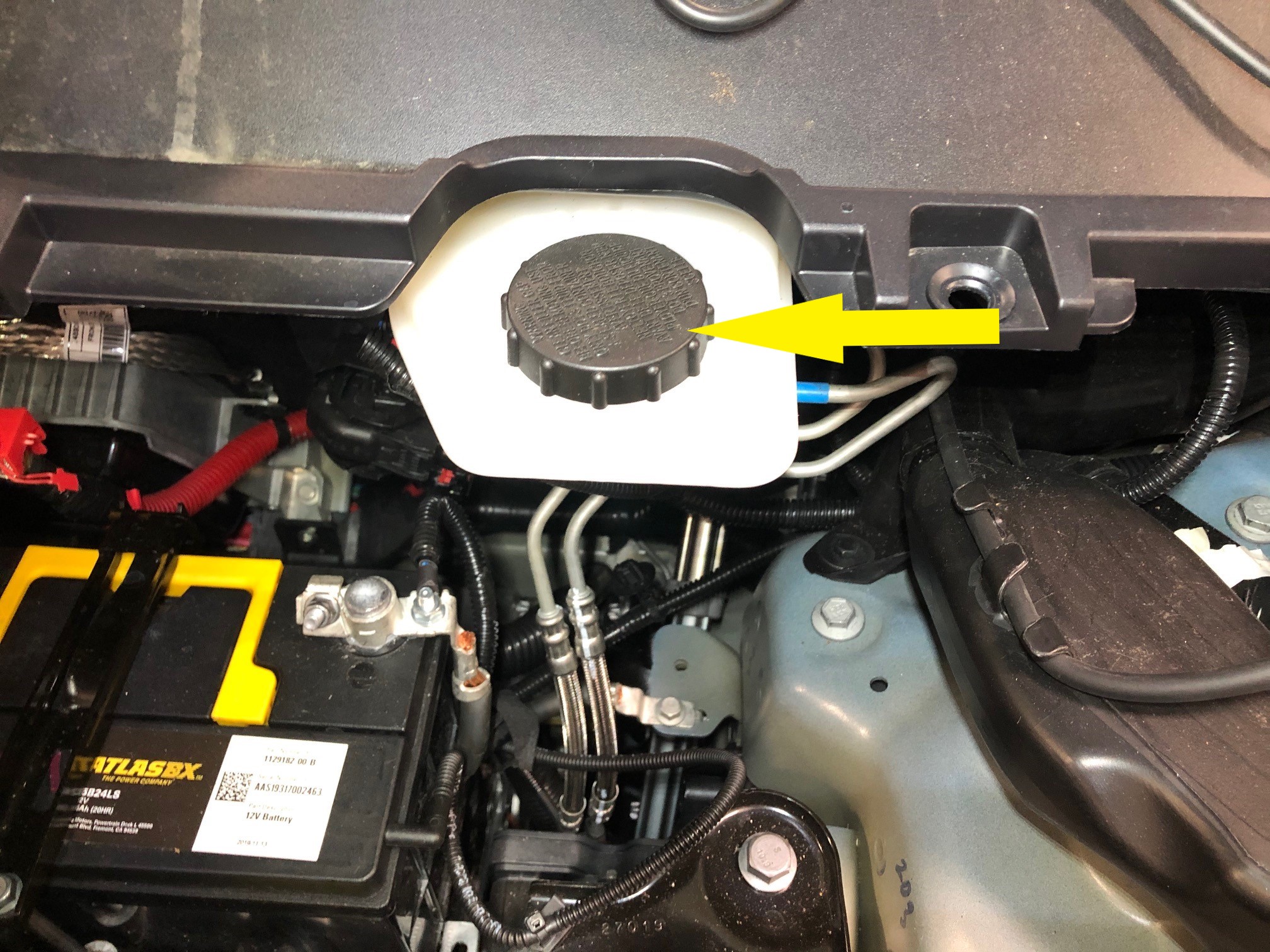

  10. 清理制动液储液罐周围区域，然后拆下盖帽。
  11. 将制动液储液罐充灌至 Max 液位。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保制动液未滴落到任何喷漆表面上。使用车间毛巾清理残留的制动液。
  12. 从制动助力器和储液罐区域下方移走吸收性材料。
  13. 将线束连接器连接到制动助力器总成，然后接合锁片。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  14. 连接制动液储液罐电气连接器，然后接合锁片。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  15. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  16. 重新部署固件。请参阅软件重新安装 - Toolbox。
  17. 排放制动器中的压力。请参阅制动液排放/冲洗。
  18. 安装高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和安装）。
  19. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  20. 禁用“维护模式”。请参阅维护模式。
  21. 将左前座椅移回原位。
  22. 升起左前车窗，关闭左前车门。
  23. 将车辆驶离举升机。
  24. 执行试驾。
    Informational PurposesAn informational icon, calling your attention
    注
    根据需要添加校正代码 00040100。
