灯 - 侧转向灯 - 前 - LH（拆卸和更换）
校正代码
17403002 0.12
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。
- 2024 年 5 月 9 日：更新了有关 HW4 摄像头的 Toolbox 例行程序。
- 2023 年 12 月 12 日：根据最新验证更新了整个程序。
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
拆卸
警告
只要摄像头从其原位移动过（例如更换摄像头或挡风玻璃），就必须通过车辆触摸屏清除摄像头校准数据：操作如下：Controls > Service > Camera Calibration > Clear Calibration。
- 打开 LH 前车门，降下 LH 前车窗。
- 使用触摸屏启用“维护模式”。请参阅 维护模式。
-

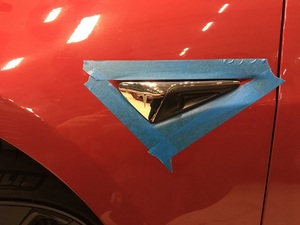

向 LH 前翼子板上 LH 前侧转向灯的周围粘贴保护胶带。
-
松开将左前侧转向灯固定到左前翼子板的转向灯底部卡子（2 个），然后将转向灯从翼子板上分离。
警告如果重新安装同一个侧转向灯，注意不要损坏安装锁片。注小心地将侧转向灯向上撬起，然后再撬动底部，将其从翼子板上松开。卡子数量可能有所不同。
-

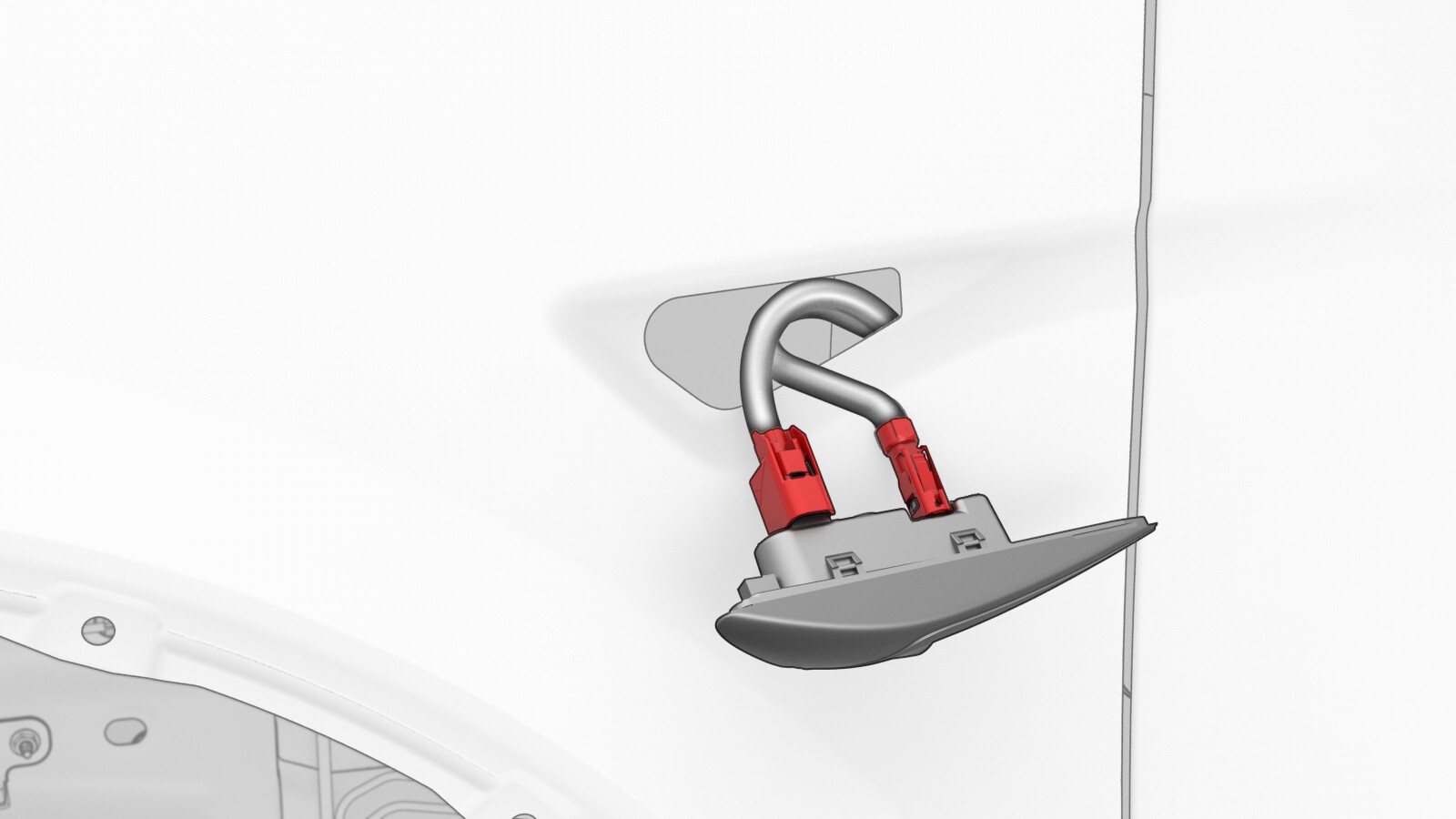

断开 LH 前侧转向灯连接器 (x2) 的电气线束，然后从车上拆下该转向灯。
安装
-
将电气线束连接到 LH 前侧转向灯连接器 (x2)。
-
将左前侧转向灯牢固安装到左前翼子板上，然后紧固将转向灯固定到翼子板的卡子。
警告如果将重新安装同一侧转向灯，请确保安装锁片和卡子未损坏。如果有任何锁片或卡子损坏，请更换转向灯。注卡子数量可能有所不同。
- 揭下 LH 翼子板上 LH 前侧转向灯周围的保护胶带。
- 在触摸屏上，点击，然后根据提示运行例行程序。
-
适用于 HW4 摄像头：
- 退出“维护模式”。请参阅 维护模式。
- 升起 LH 前车窗并关闭 LH 前车门。
-
告知客户，现在需要手动驾驶，以使摄像头进行自校准。
注根据道路类型和路况，自校准可在手动驾驶 100 英里（160 公里）里程内完成。自校准完成前，如果尝试启用 Autopilot 自动辅助驾驶功能，将显示“当前无法使用 Autopilot 自动辅助驾驶功能：正在校准摄像头，必须进行手动驾驶”。
