Module - Restraint Control (Structural Pack) ((拆卸和安装))
校正代码
20015021
0.40
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026 年 2 月 3 日：发布了新的程序。
警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前，确保 12V/低压电源已断开至少 1 分钟。断开 12V/低压电池以及紧急响应回路。否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。
警告
如果处理不当，辅助约束系统 (SRS) 部件可能引发危害。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。
警告
执行任何辅助约束系统 (SRS) 相关维修时，必须断开 12V/低压电池以及紧急响应回路，以断开 12V/低压电源。如果车辆的 12V/低压电源未断开，而约束控制模块被拆下或受到干扰，则可能导致车辆的气囊展开。
拆卸
- 打开前车门，降下前车窗。
- 将副驾位座椅后移
- 拆卸中控台右侧面板。请参阅 侧板 - 中控台 - LH（拆卸和更换）。
- 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
-
拆下将HEPA 空调滤清器总成固定到车辆的螺栓 (x2)，然后从车上拆下总成。
5 Nm (3.7 lbs-ft)注向上转动总成的后边缘以使其与制动液储液罐分离，然后向上抬起总成以使其与前备箱储物单元分离。TIp推荐使用以下工具- 10 mm 套筒扳手
- 启用“维护模式增强版”。请参阅 维护模式增强版
-

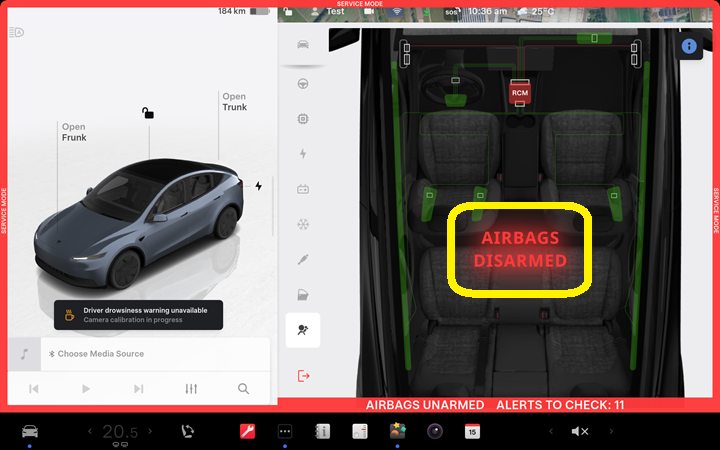

在触摸屏上，点击，再点击Run，然后等待例行程序完成。
注例行程序完成后，请确认气囊均已禁用。
图示为 Model Y，其他车型与之类似
- 断开低压电源请参阅 12V/低压电源（断开和连接）。
-
断开约束控制模块连接器 (x2)。
-
拆下并弃用将约束控制模块固定到车辆的螺母 (x3)。8 Nm (5.9 lbs-ft)TIp推荐使用以下工具
- 10 mm 套筒扳手
-
将约束控制模块抬离定位螺柱，然后将模块从升降器下方滑出，以将其从车辆上拆下。
安装
-
将约束控制模块放置到升降器下方，然后将模块与定位螺柱对齐。
注将模块滑到升降器下方，然后将孔与螺柱对齐
-
安装将约束控制模块固定到车辆的新螺母（3 个）。8 Nm (5.9 lbs-ft)TIp推荐使用以下工具
- 10 mm 套筒扳手
-
连接约束控制模块连接器（2 个）。
- 安装中控台 RH 板。请参阅 侧板 - 中控台 - LH（拆卸和更换）。
- 连接低压电源。请参阅 12V/低压电源（断开和连接）。
-
将HEPA 空调滤清器总成放置到车内，然后安装将总成固定到车辆的螺栓 (x2)。5 Nm (3.7 lbs-ft)注将前边缘向下转过前备箱总成，然后小心地将后边缘移过制动液储液罐并放置到位。TIp推荐使用以下工具
- 10 mm 套筒扳手
- 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 启用“维护模式增强版”。请参阅 维护模式增强版
-
在触摸屏上，点击，再点击Run，然后等待例行程序完成。
注例行程序完成后，请确认气囊已启用。
- 退出“维护模式增强版”。请参阅 维护模式增强版
