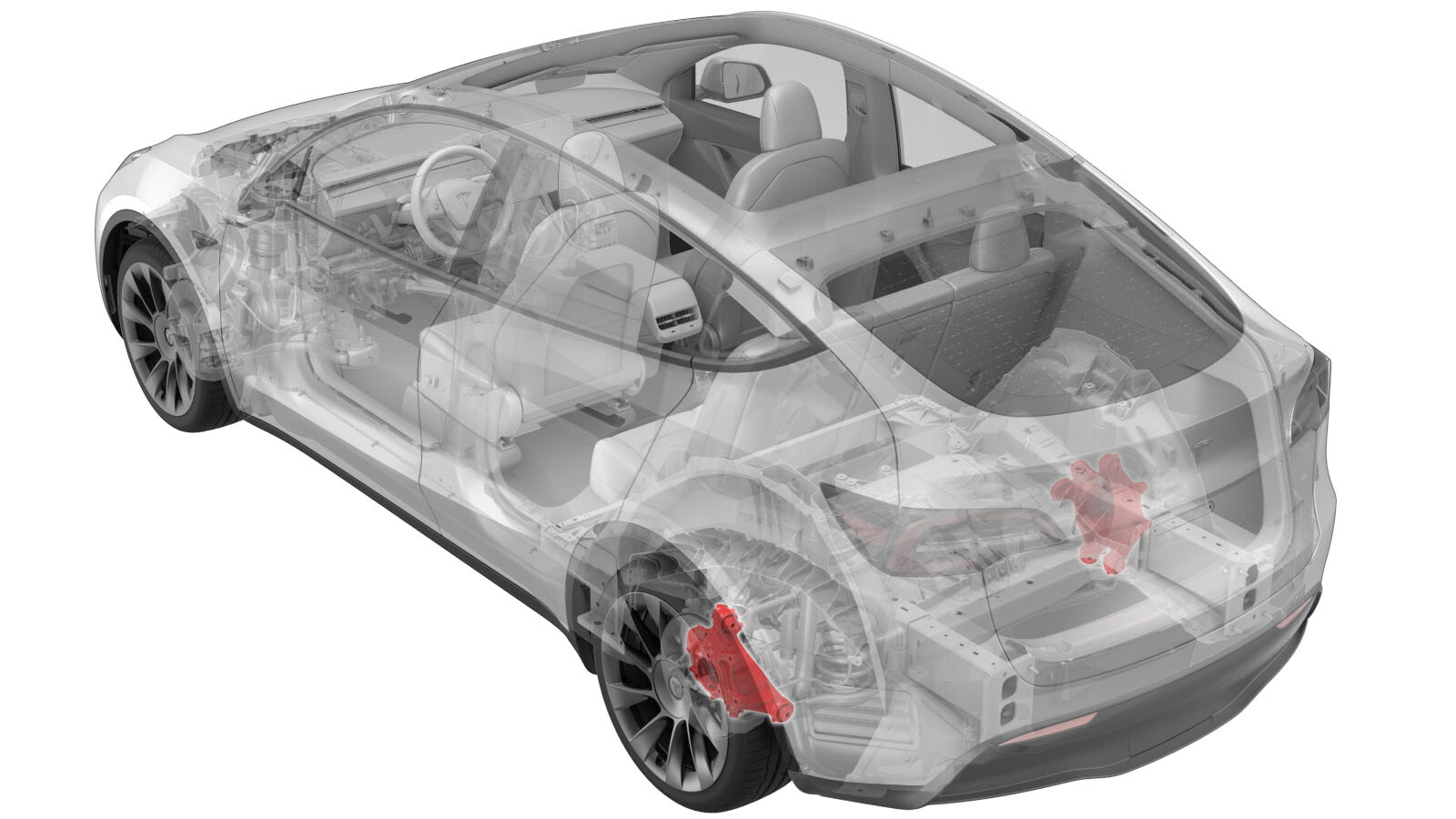

万向节 - 悬架 - 后 - LH(拆卸和更换)

校正代码 31030102 0.96 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025-05-01: 添加了有关更换球头销的说明。
  • 2024 年 12 月 11 日:修改了提及单个/两个前连杆的说明并将有关程序的说明应用于 Model Y。
  • 2023 年 10 月 25 日:将后上前连杆扭矩值从 76 Nm 更新至 84 Nm。
  • 1135103-00-A 牵引钩弹簧压缩器工具,Model 3
  • 1062500-00-A 磁场观察器卡片
  • 1137855-00-A 后行驶高度扭矩工具,MODEL 3
  • 1081765-00-A 3/4 吨托臂支架
  • 1459409-00-A 轮毂轴承千斤顶适配器,MODEL 3
Informational PurposesAn informational icon, calling your attention
请参阅零件目录,了解应与更换的后转向节配对的各种后侧下前连杆零件号的相关信息。
Informational PurposesAn informational icon, calling your attention
如果仅因转向节上部球头存在间隙而需更换后转向节,请参阅球头 - 后 - 上 - 后转向节 - 左(拆卸和更换) ((拆卸和更换))并检查上部球头上的标记。如果没有标记,请更换后上部球头,而非后转向节。
Informational PurposesAn informational icon, calling your attention
如果必须更换后前连杆,请将校正代码 31030302(若更换单个连杆)或 31030312(若更换两个连杆)添加至工项。请参阅“维修手册”程序 31031412 查看拆卸和安装后下前连杆的操作说明;参阅“维修手册”程序 31031402 查看拆卸和安装后上前连杆的操作说明。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

扭矩规格

表 1. 扭矩规格万向节 - 悬架 - 后 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将 LH 后轮毂和轴承固定到 LH 后转向节的螺栓
85 Nm (62.7 lbs-ft)
  • 18 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 3 英寸加长件
重复使用
将 LH 后制动防尘罩固定到转向节的螺栓
8 Nm (5.9 lbs-ft)
  • T30 梅花套筒
  • 4 英寸加长件
重复使用
将 LH 后防抱死制动系统车轮转速传感器固定到转向节的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
重复使用
将 LH 平衡杆连杆固定到 LH 后悬架转向节的螺母
55 Nm (40.6 lbs-ft)
  • 5 毫米六角
  • 15 毫米组合回旋头棘轮扳手
更换
将 LH 后上部尾连杆固定到 LH 后悬架转向节的螺栓和螺母
134 Nm (98.8 lbs-ft)
  • 21 毫米套筒
  • 21 毫米组合回旋头棘轮扳手
  • 6 英寸加长件
重复使用
将 LH 后上部前连杆固定到 LH 后悬架转向节的螺栓和螺母
84 Nm (61.9 lbs-ft)
  • 18 毫米套筒
  • 18 毫米棘轮组合扳手
  • 3 英寸加长件
重复使用
将 LH 后止推杆固定到 LH 后悬架转向节的螺栓和螺母
76 Nm (56.0 lbs-ft)
  • 18 毫米套筒
  • 18 毫米棘轮组合扳手
重复使用
将 LH 后下部前连杆固定到 LH 后悬架转向节的螺栓和螺母
76 Nm (56.0 lbs-ft)
  • 18 毫米套筒
  • 18 毫米棘轮组合扳手
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将 LH 后减震器固定到 LH 下部尾连杆的螺栓和螺母
115 Nm (84.8 lbs-ft)
  • 21 毫米套筒
  • 21 毫米组合扳手
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将 LH 后下部尾连杆固定到 LH 后悬架转向节的螺栓和螺母
115 Nm (84.8 lbs-ft)
  • 21 毫米套筒
  • 21 毫米棘轮组合扳手
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将 LH 后半轴固定到 LH 后轮毂总成的螺母
300 Nm (221.2 lbs-ft)
  • 32 毫米深冲击套筒
  • 6 英寸加长件
更换

拆卸

  1. 检查轮胎是否存在异常磨损。
    Informational PurposesAn informational icon, calling your attention
    使用 SC-14-00-001 标准免费检查核对单。
    Informational PurposesAn informational icon, calling your attention
    记下任何可能表示需要进行定位的异常轮胎磨损。
  2. 打开 LH 前车门。
  3. 将车辆置于“牵引”模式。
  4. 拆卸左后轮毂。请参阅 轮毂轴承 - 后 - LH(拆卸和更换)
  5. 拆下将 LH 后制动防尘罩固定到转向节的螺栓,然后从车上拆下防尘罩。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花套筒
    • 4 英寸加长件

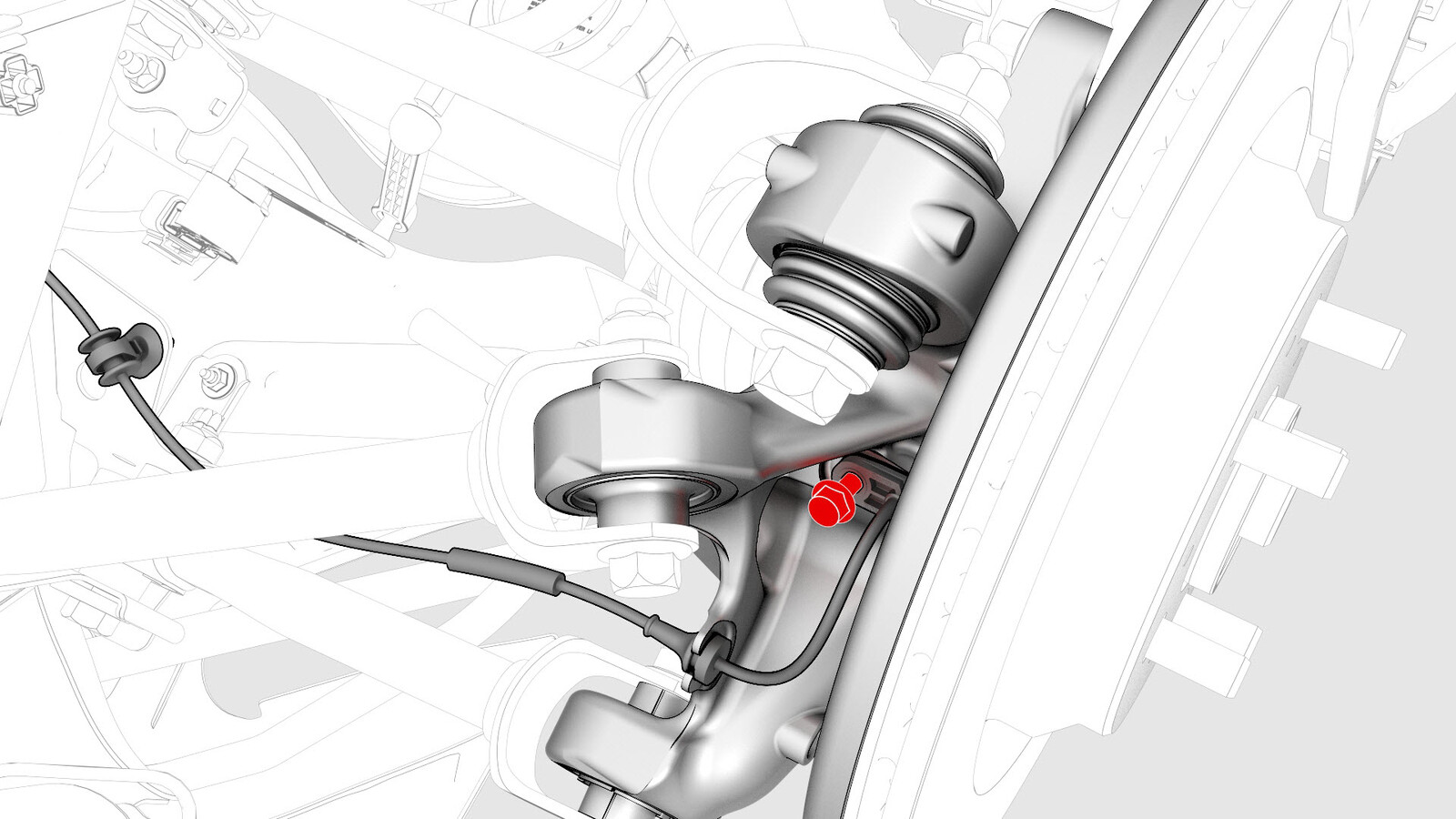

  6. 拆下将 LH 后防抱死制动系统车轮转速传感器固定到转向节的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
  7. 松开夹子,然后拆下将 LH 后防抱死制动系统车轮转速传感器电缆固定到后转向节和支架的索环。
  8. 拆下 LH 后悬架护罩。请参阅 护罩 - 后悬架 - LH(拆卸和更换)

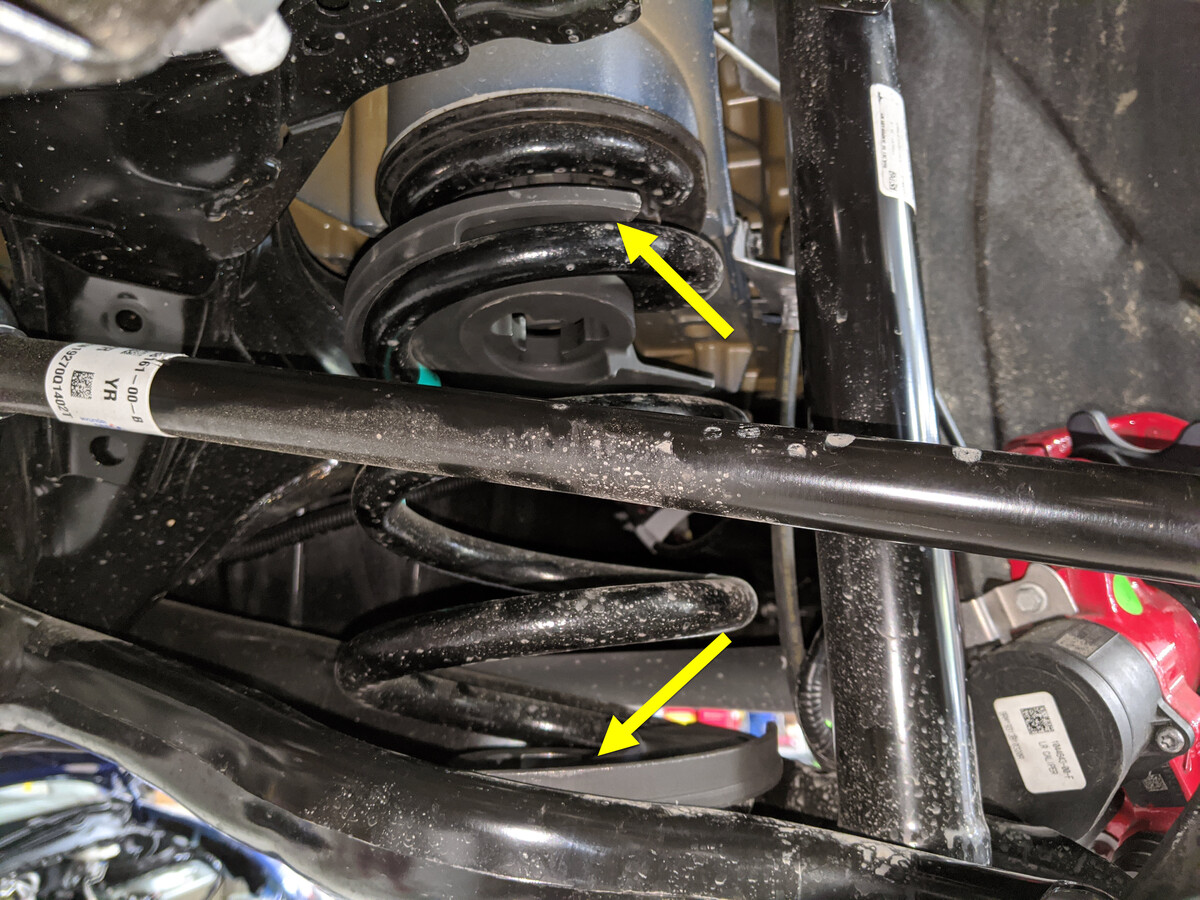

  9. 向 LH 后螺旋弹簧上安装一个弹簧压缩器。

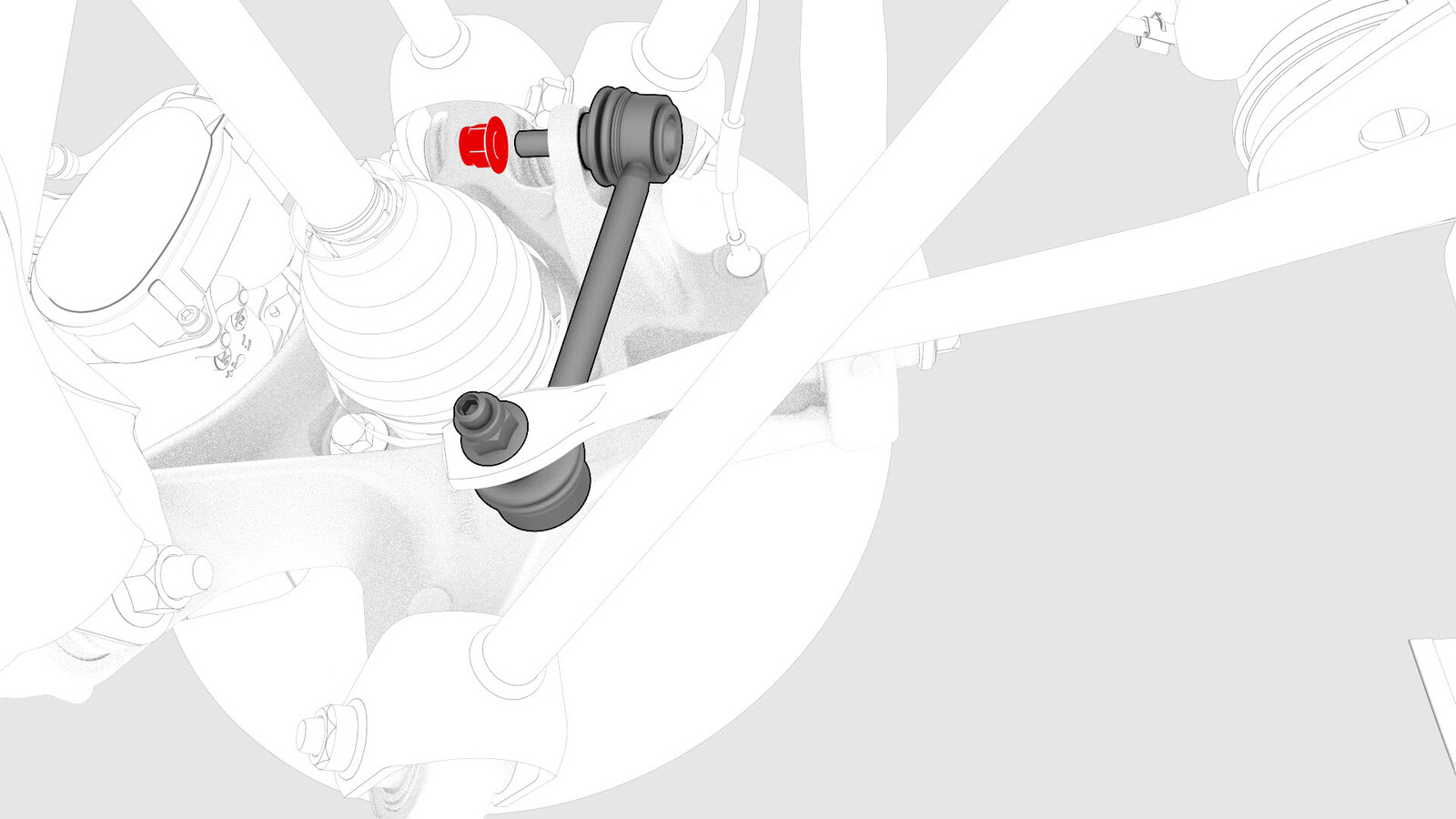

  10. 拆下并弃用将 LH 平衡杆连杆固定到 LH 后悬架转向节的螺母,然后从转向节上拆下连杆。
    Informational PurposesAn informational icon, calling your attention
    用 5 毫米六角扳手反向固定球头。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 5 毫米套筒扳手
    • 15 毫米组合回旋头棘轮扳手

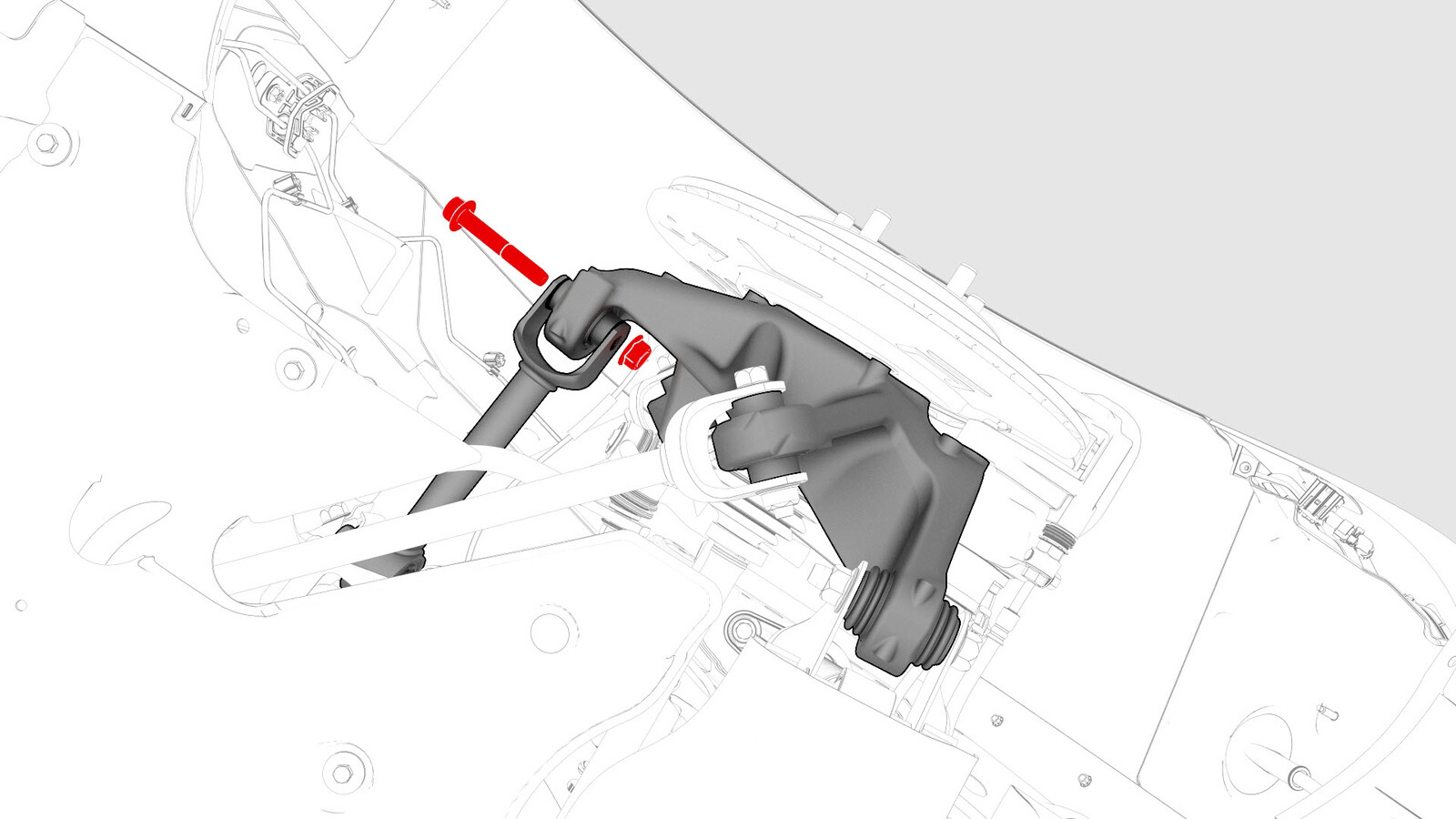

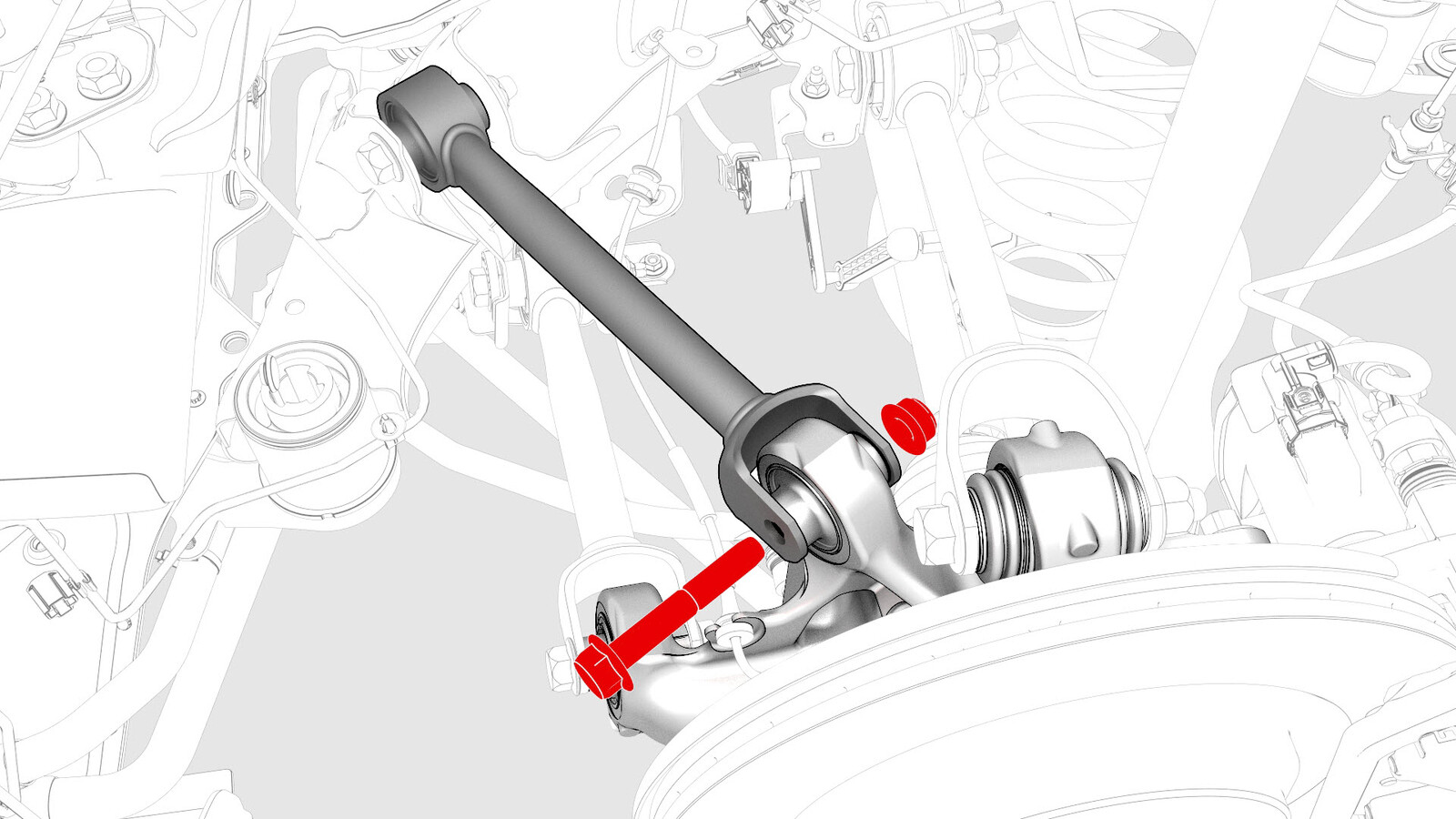

  11. 拆卸将左后上尾连杆固定到左后悬架转向节的螺栓和螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合回旋头棘轮扳手
    • 6 英寸加长件
  12. 拆下将 LH 后上部前连杆固定到 LH 后悬架转向节的螺栓和螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米棘轮组合扳手
    • 3 英寸加长件
  13. 拆下将 LH 止推杆固定到 LH 后悬架转向节的螺栓和螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米棘轮组合扳手

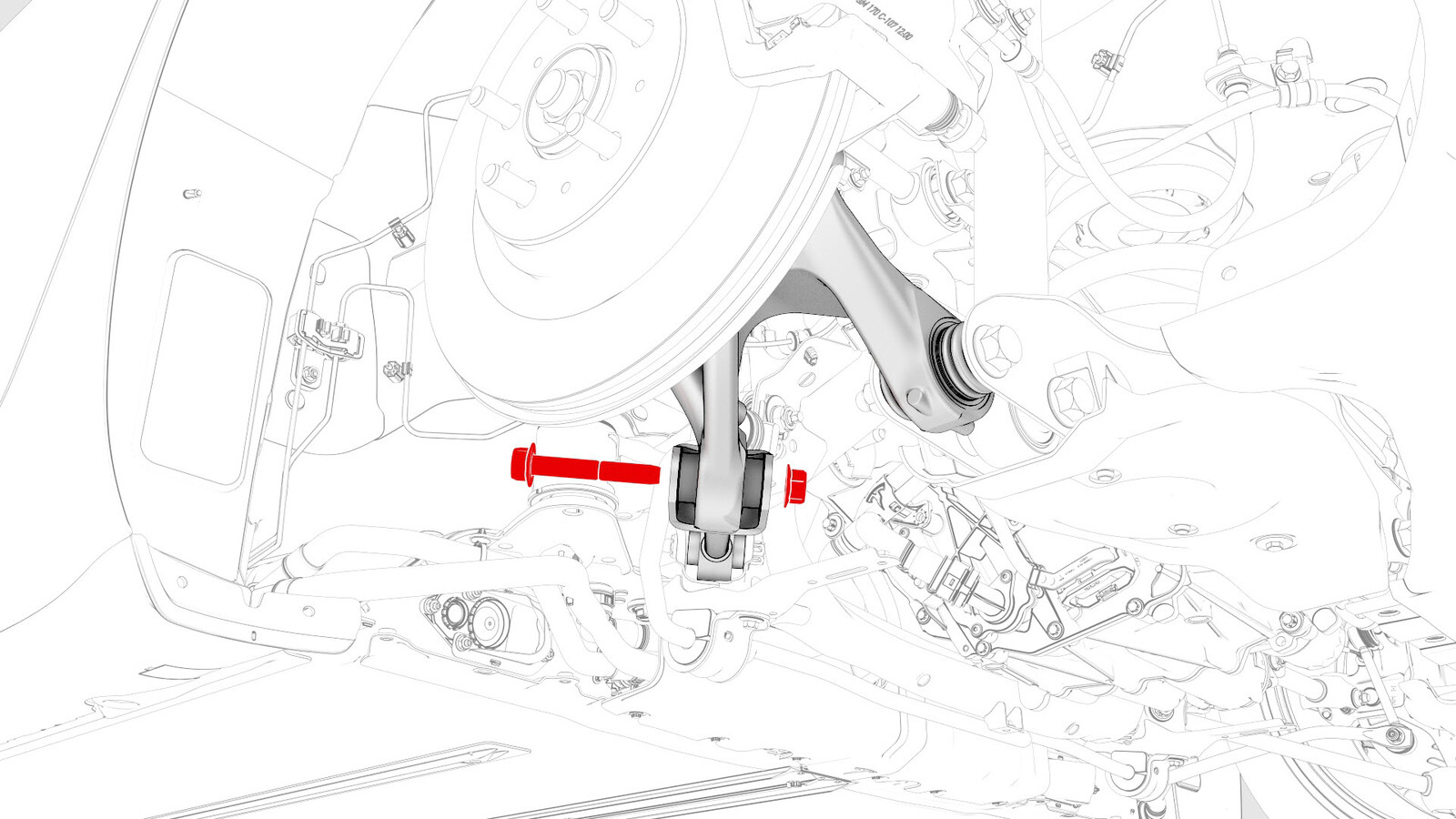

  14. 拆下将 LH 后下部前连杆固定到 LH 后悬架转向节的螺栓和螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米棘轮组合扳手
    • 回旋头棘轮/回旋头扭矩扳手

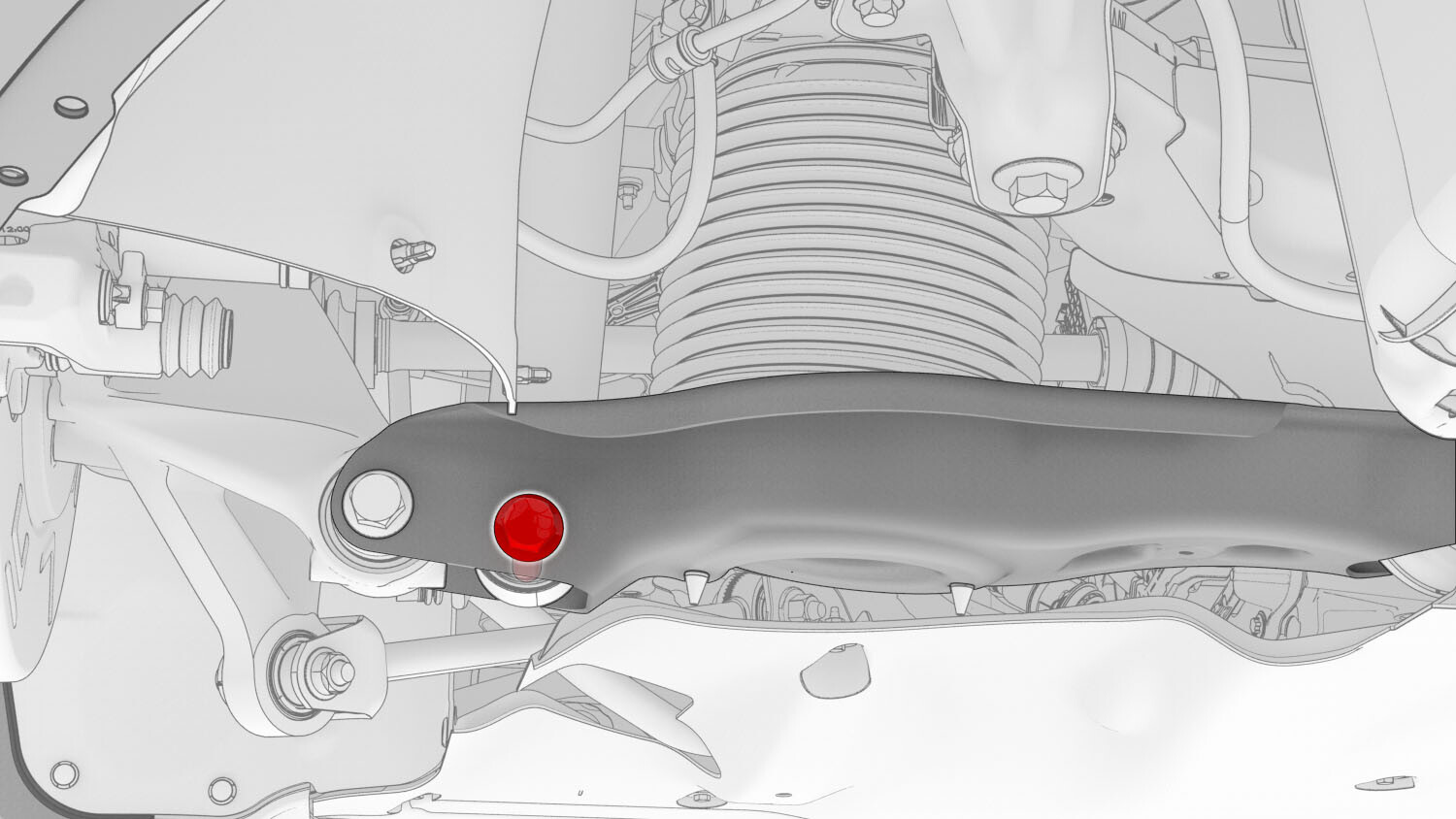

  15. 松开将 LH 后减震器固定到 LH 下部尾连杆的螺栓和螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手
    • 回旋头棘轮/回旋头扭矩扳手

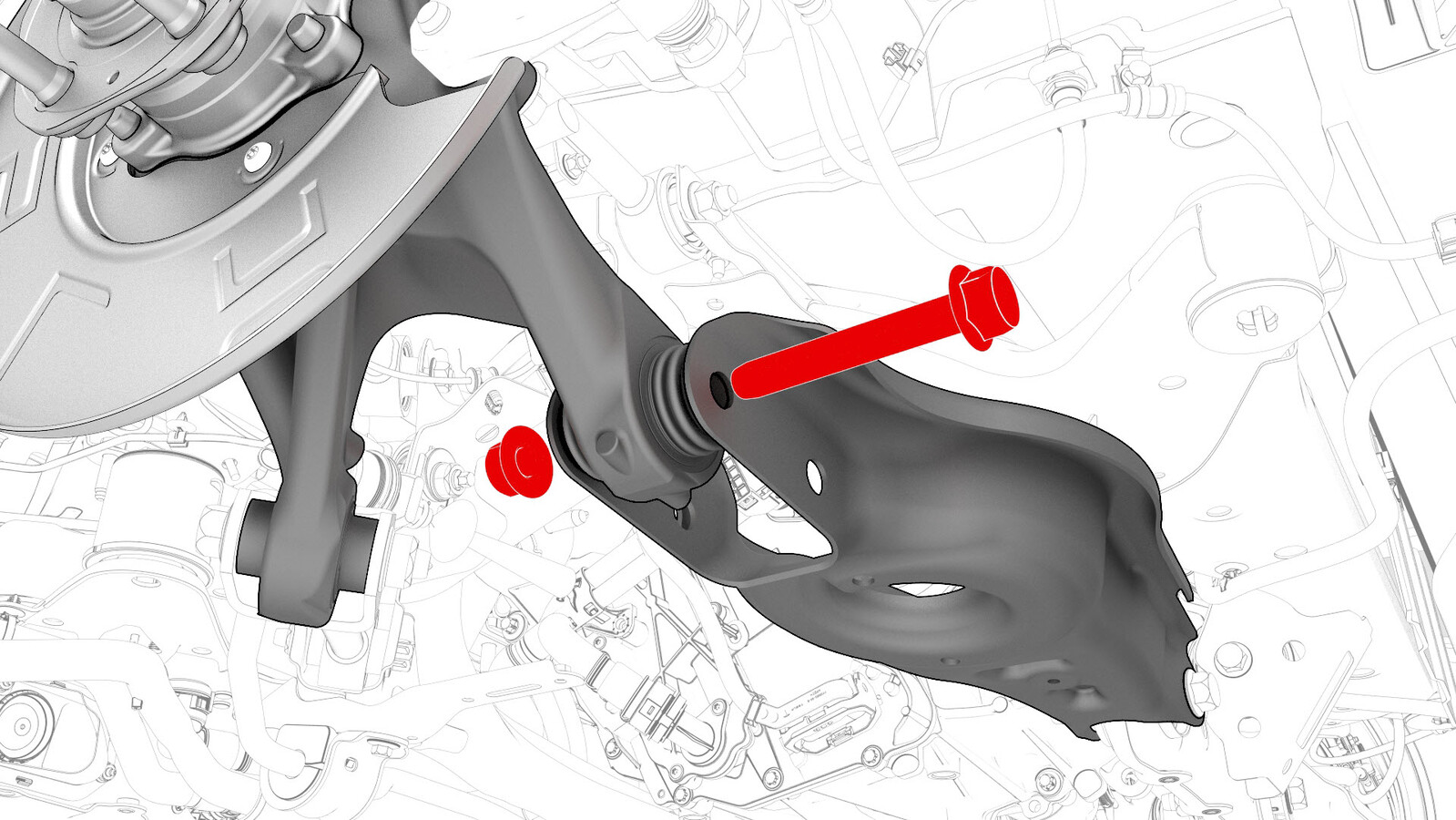

  16. 拆下将 LH 后下部尾连杆固定到 LH 后悬架转向节的螺栓和螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米棘轮组合扳手
    • 回旋头棘轮/回旋头扭矩扳手
  17. 从车上拆下 LH 后悬架转向节。

安装

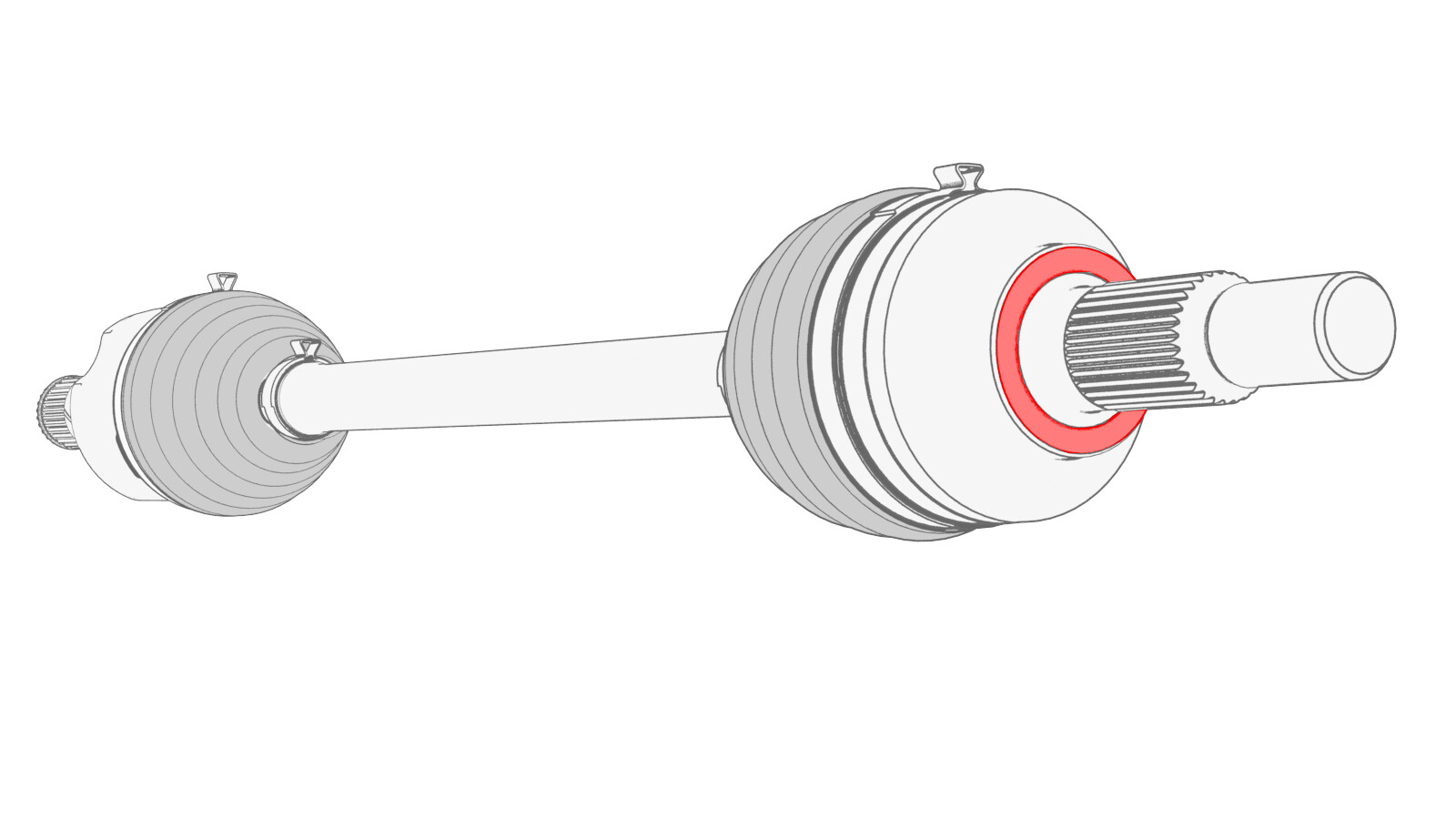

  1. 仅向左后驱动单元半轴外侧与轮毂轴承之间的接触面上涂抹约 1 克的Molykote M-77 润滑剂
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿向半轴花键上涂抹润滑剂。如果错涂润滑剂,请使用车间毛巾将花键擦拭干净。

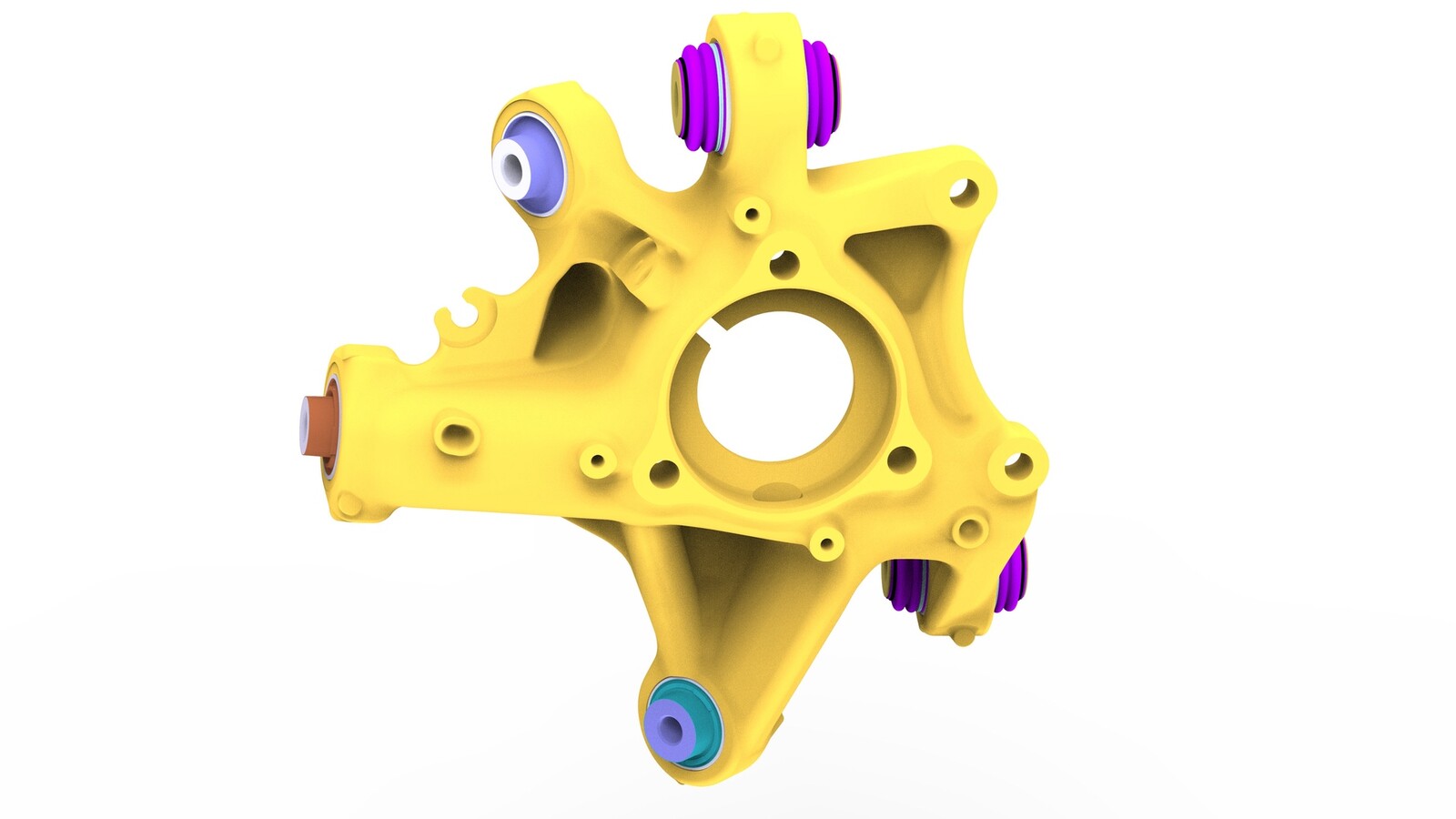

    图 1. 润滑红色标注区域
  2. 将 LH 后悬架转向节置于后悬架上。
  3. 用手拧紧将 LH 后下部尾连杆固定到 LH 后悬架转向节的螺栓和螺母。
  4. 用手拧紧将 LH 后下部前连杆固定到 LH 后悬架转向节的螺栓和螺母。
  5. 用手拧紧将 LH 止推杆固定到 LH 后悬架转向节的螺栓和螺母。
  6. 用手拧紧将 LH 后上部前连杆固定到 LH 后悬架转向节的螺栓和螺母。
  7. 用手拧紧将 LH 后上部尾连杆固定到 LH 后悬架转向节的螺栓和螺母。
  8. 将左后平衡杆末端连杆放置到左后转向节上,然后安装将末端连杆固定到转向节的螺母。
    55 Nm (40.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    用 5 毫米六角扳手反向固定球头。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 5 毫米六角
    • 15 毫米组合回旋头棘轮扳手
  9. 安装将 LH 后防抱死制动系统车轮转速传感器电缆固定到后转向节和支架的夹子和索环。
  10. 安装将左后防抱死制动系统轮毂转速传感器固定到转向节的螺纹胶螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
  11. 安装将左后制动防尘罩固定到转向节的螺栓。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花套筒
    • 4 英寸加长件
  12. 安装之前,检查左后轮毂轴承上的调节环。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果调节环有损坏迹象,请更换轮毂轴承。

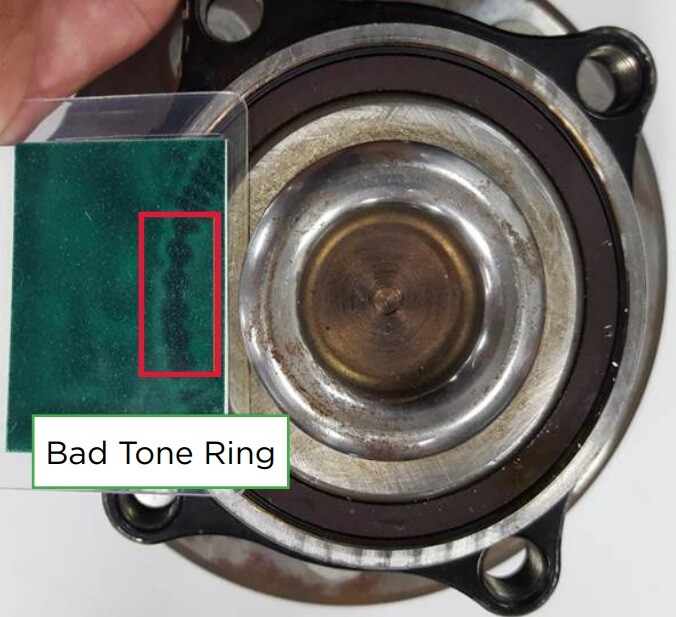

    图 2. 损坏调节环
    图 3. 完好调节环
  13. 将左后半轴放置到左后轮毂轴承总成中,然后安装将左后轮毂和轴承固定到左后转向节的螺栓。
    85 Nm (62.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件

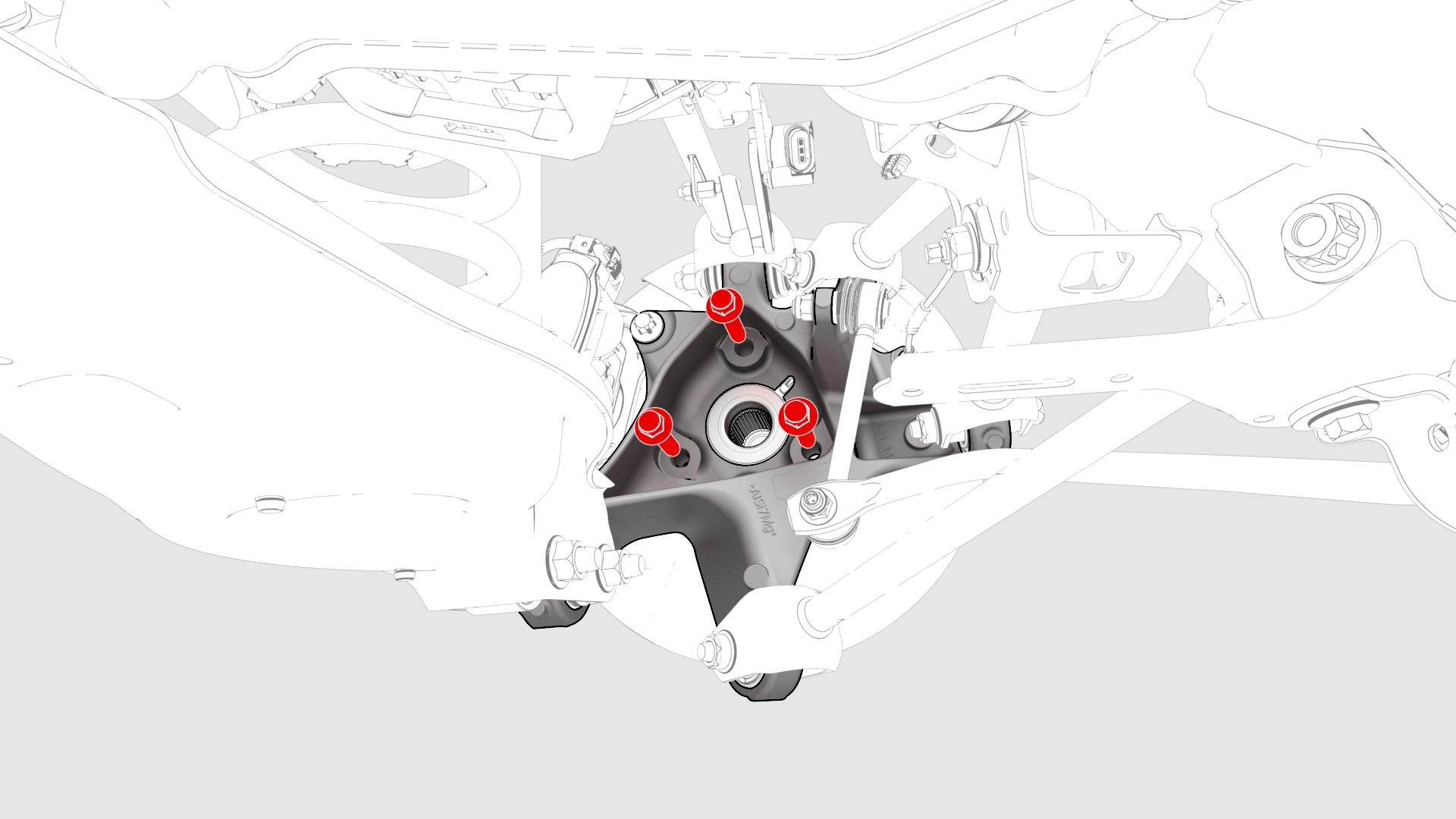

    图 4. 为清晰起见,隐藏了半轴
  14. 安装新的螺母和垫圈,将左后半轴固定到左后轮毂轴承总成。
    Informational PurposesAn informational icon, calling your attention
    螺母将在后续步骤中紧固。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 32 毫米深冲击套筒
    • 6 英寸加长件

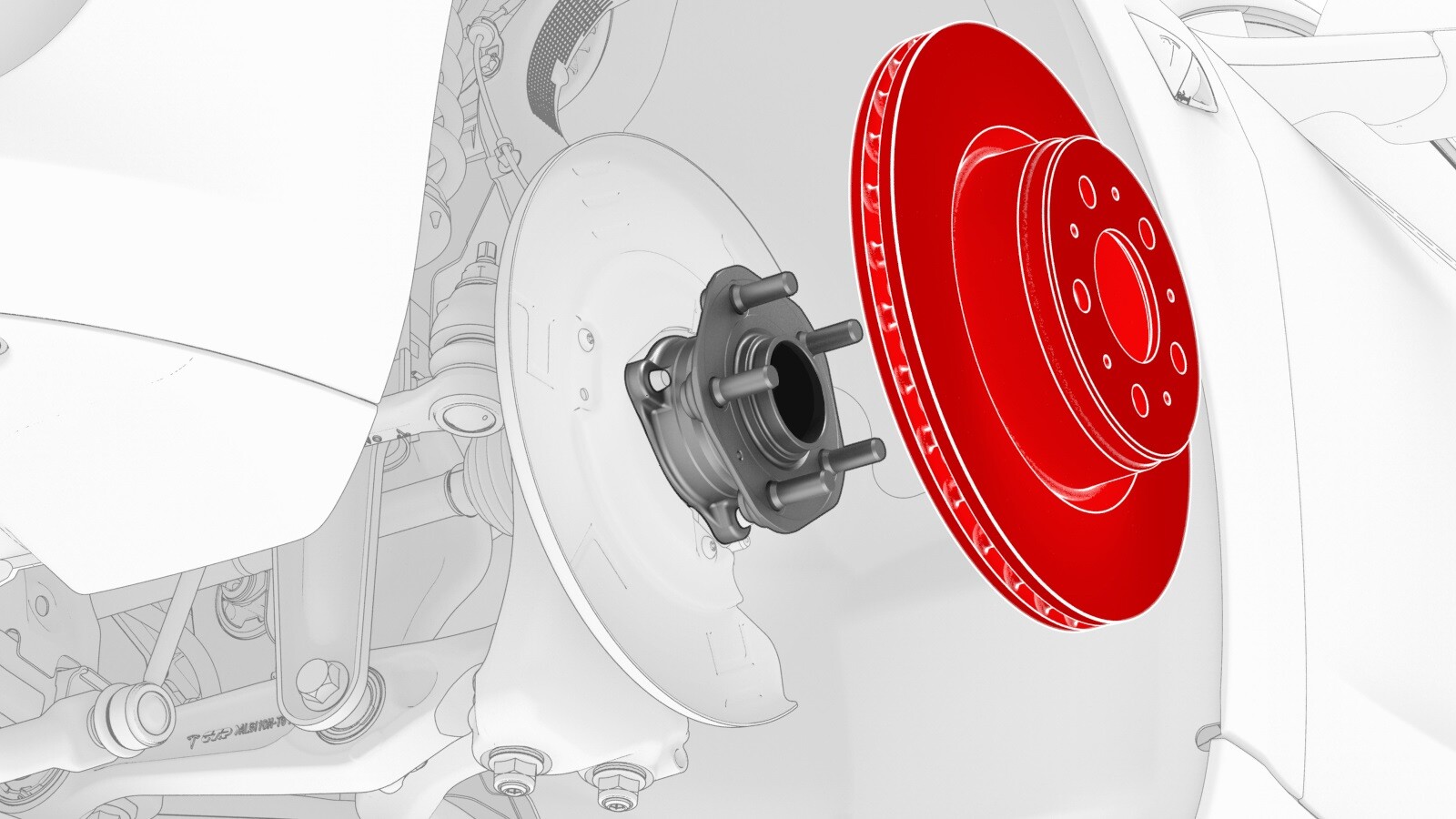

  15. 将 LH 后制动盘放置到 LH 后轮毂上。

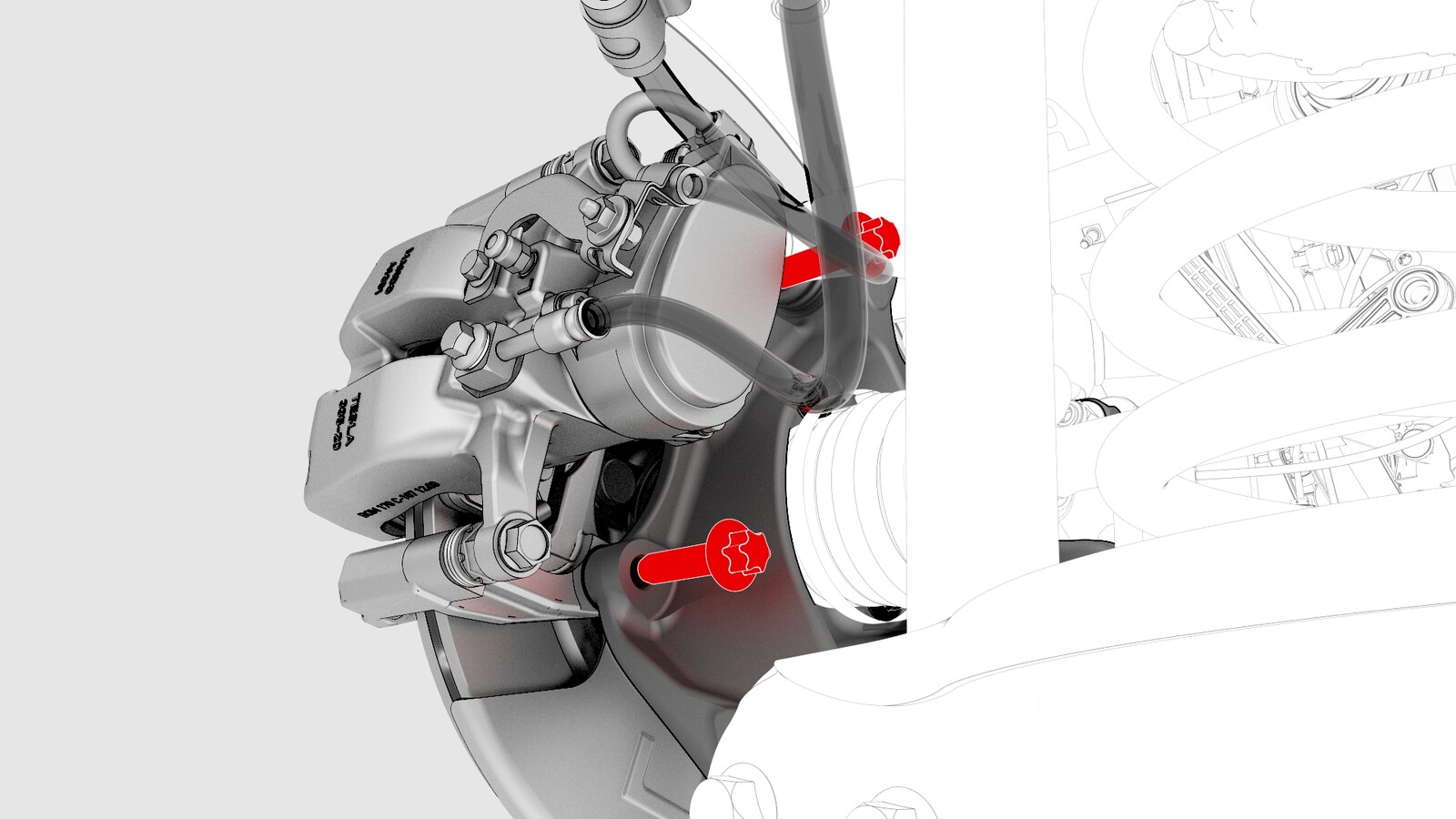

  16. 将左后制动钳放置到左后转向节上,然后安装新的螺栓,将制动钳固定到转向节。
    83 Nm (61.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花套筒 E18

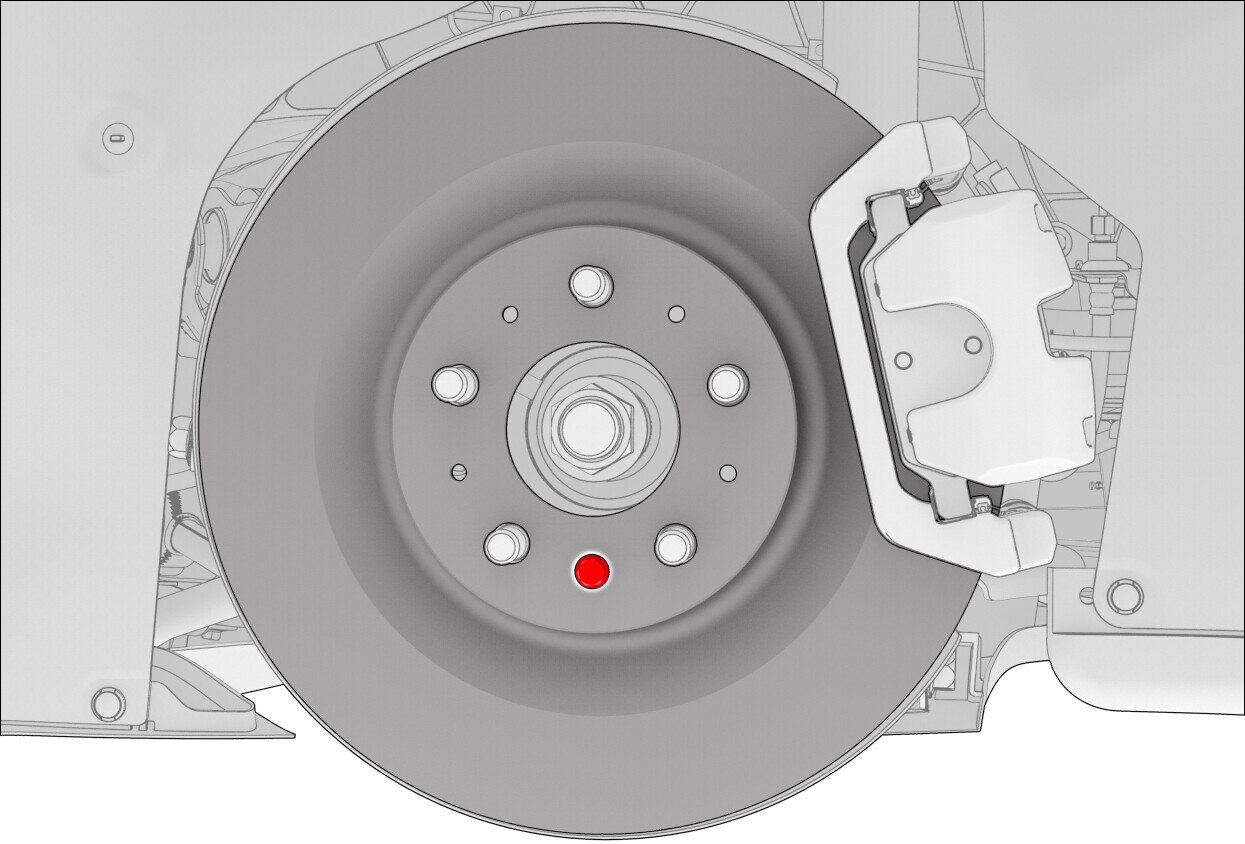

  17. 拆下将制动盘固定到轮毂轴承的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件

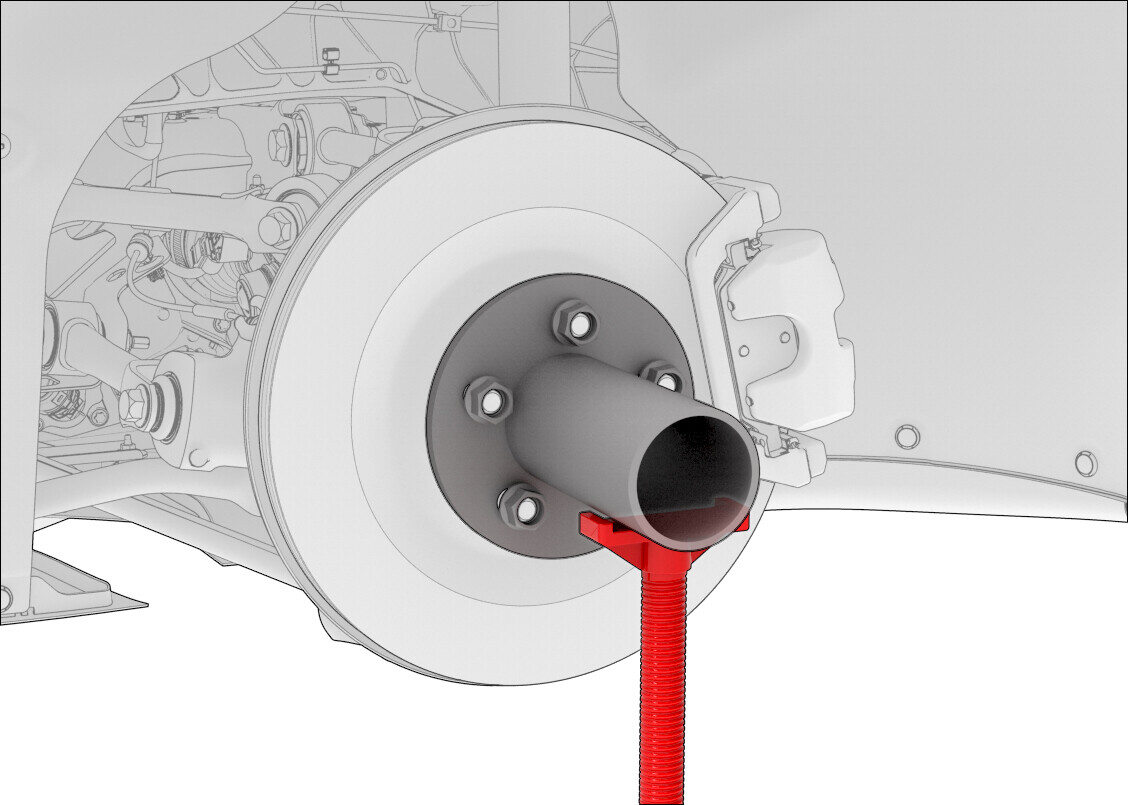

  18. 将轮毂千斤顶适配器安装到 LH 后轮毂上,然后用手拧紧轮毂螺母。
  19. 使用托臂支架支撑轮毂轴承千斤顶适配器。
  20. 在副车架上找到后侧行驶高度扭矩工具插入点,然后插入后侧行驶高度扭矩表,以确认后悬架设置为行驶高度规格。如有必要,可调节支架或弹簧压缩器工具。
    Informational PurposesAn informational icon, calling your attention
    当工具的顶部接触到副车架且工具的底部与下方控制臂连接时,则表明悬架处于模拟行驶高度。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1137855-00-A 后行驶高度扭矩工具,MODEL 3

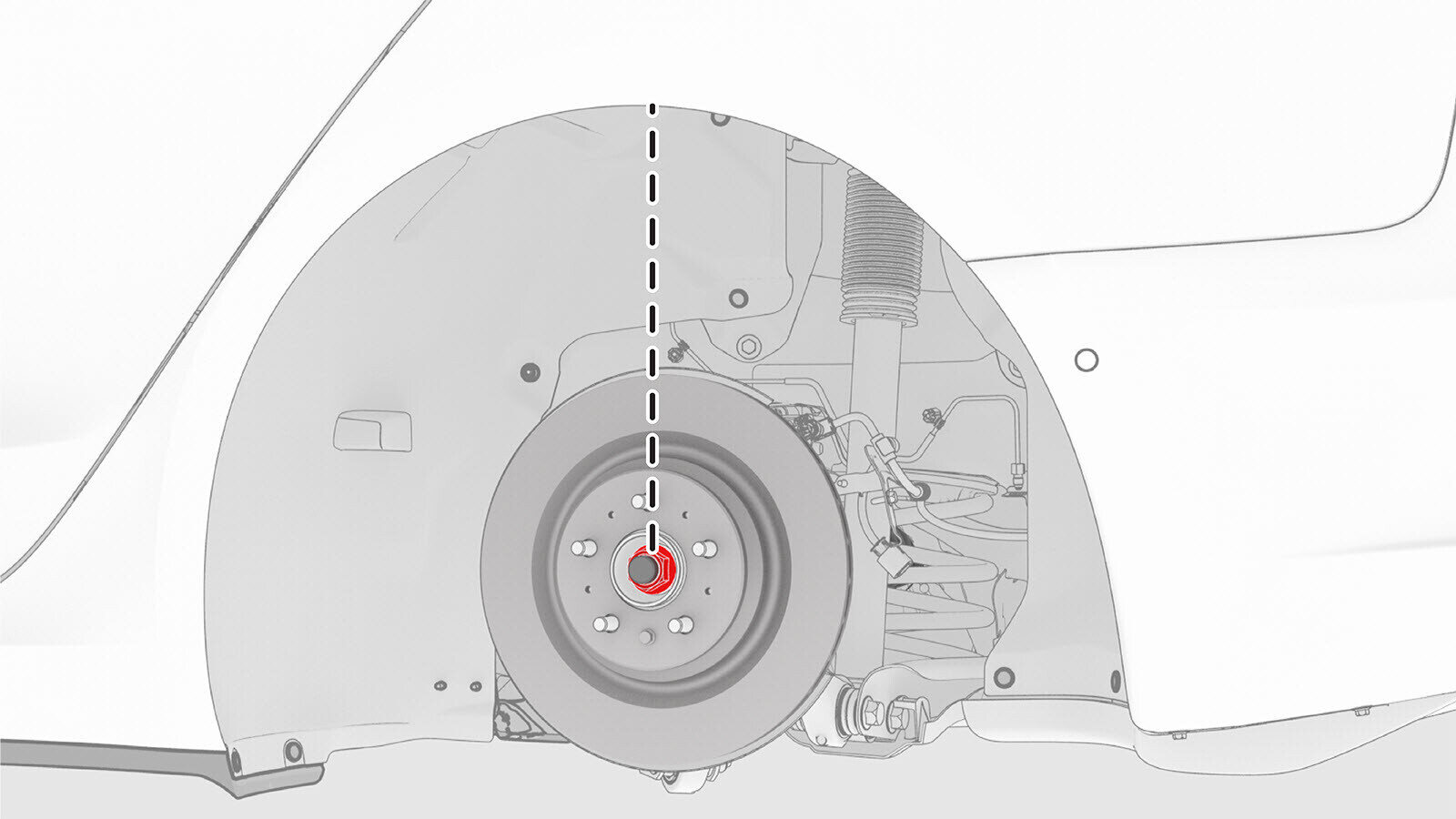

  21. 测量围板底部与后轴中心之间的距离,确保后悬架已设置到行驶高度:测得距离应为 427 毫米。
  22. 紧固将左侧止推杆固定到左后悬架转向节的螺栓和螺母。用油性记号笔标记螺栓。
    76 Nm (56.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米棘轮组合扳手
  23. 拧紧将 LH 后上部前连杆固定到 LH 后悬架转向节的螺栓和螺母。用油性记号笔标记螺栓。
    84 Nm (61.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米棘轮组合扳手
    • 3 英寸加长件
  24. 拧紧将 LH 后下部前连杆固定到 LH 后悬架转向节的螺栓和螺母。用油性记号笔标记螺栓。
    76 Nm (56.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米棘轮组合扳手
    • 回旋头棘轮/回旋头扭矩扳手
  25. 拧紧将 LH 后上部尾连杆固定到 LH 后悬架转向节的螺栓和螺母。用油性记号笔标记螺栓。
    134 Nm (98.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合回旋头棘轮扳手
    • 6 英寸加长件
  26. 拧紧将 LH 后下部尾连杆固定到 LH 后悬架转向节的螺栓和螺母。用油性记号笔标记螺栓。
    115 Nm (84.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米棘轮组合扳手
    • 回旋头棘轮/回旋头扭矩扳手

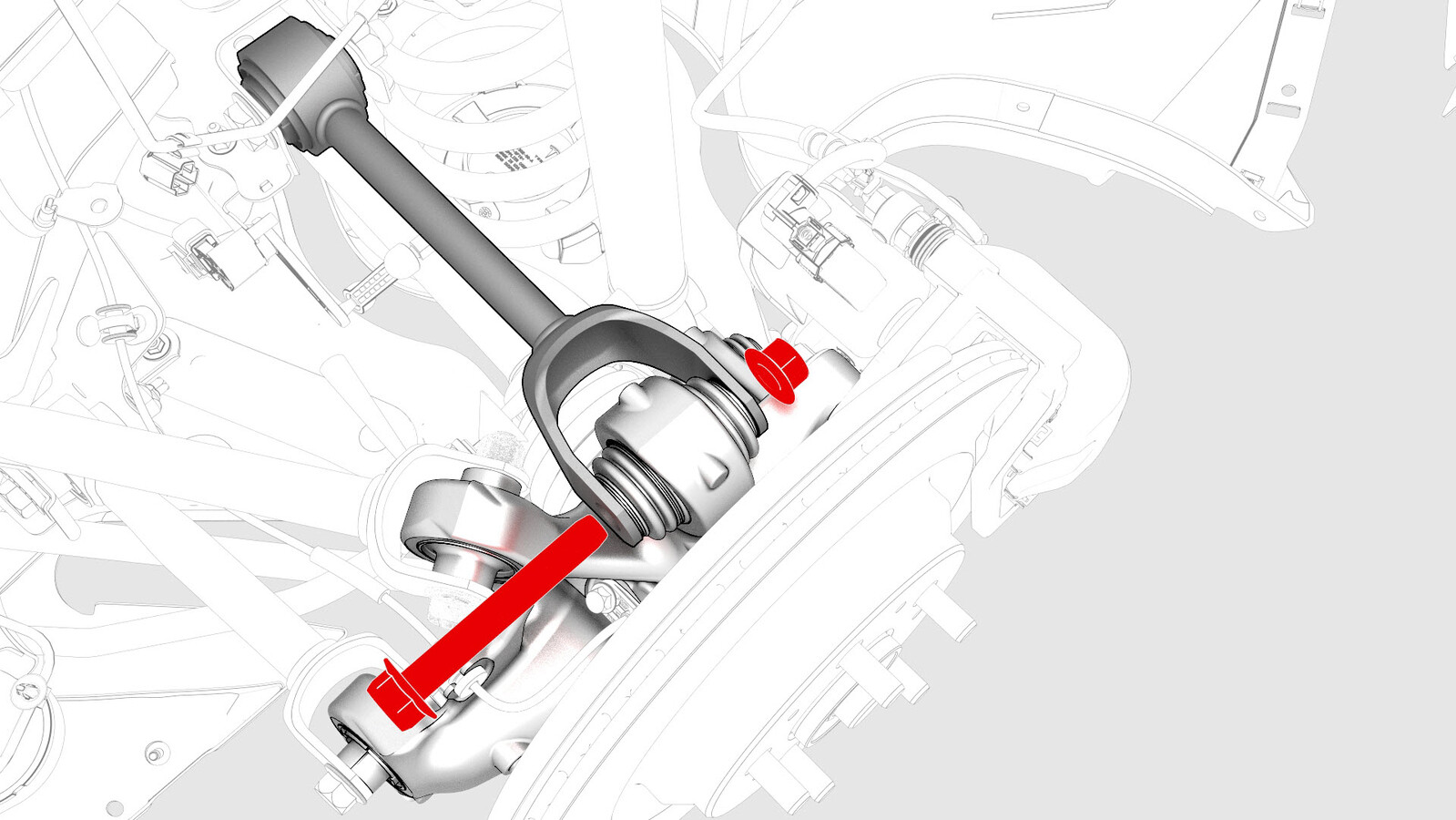

  27. 拧紧将 LH 后减震器总成固定到 LH 后下部尾连杆的螺母和螺栓。用油性记号笔标记螺栓。
    115 Nm (84.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手
    • 回旋头棘轮/回旋头扭矩扳手
  28. 拆下 LH 后悬架下方的支架。
  29. 从 LH 后轮毂上拆下后轮毂千斤顶适配器。

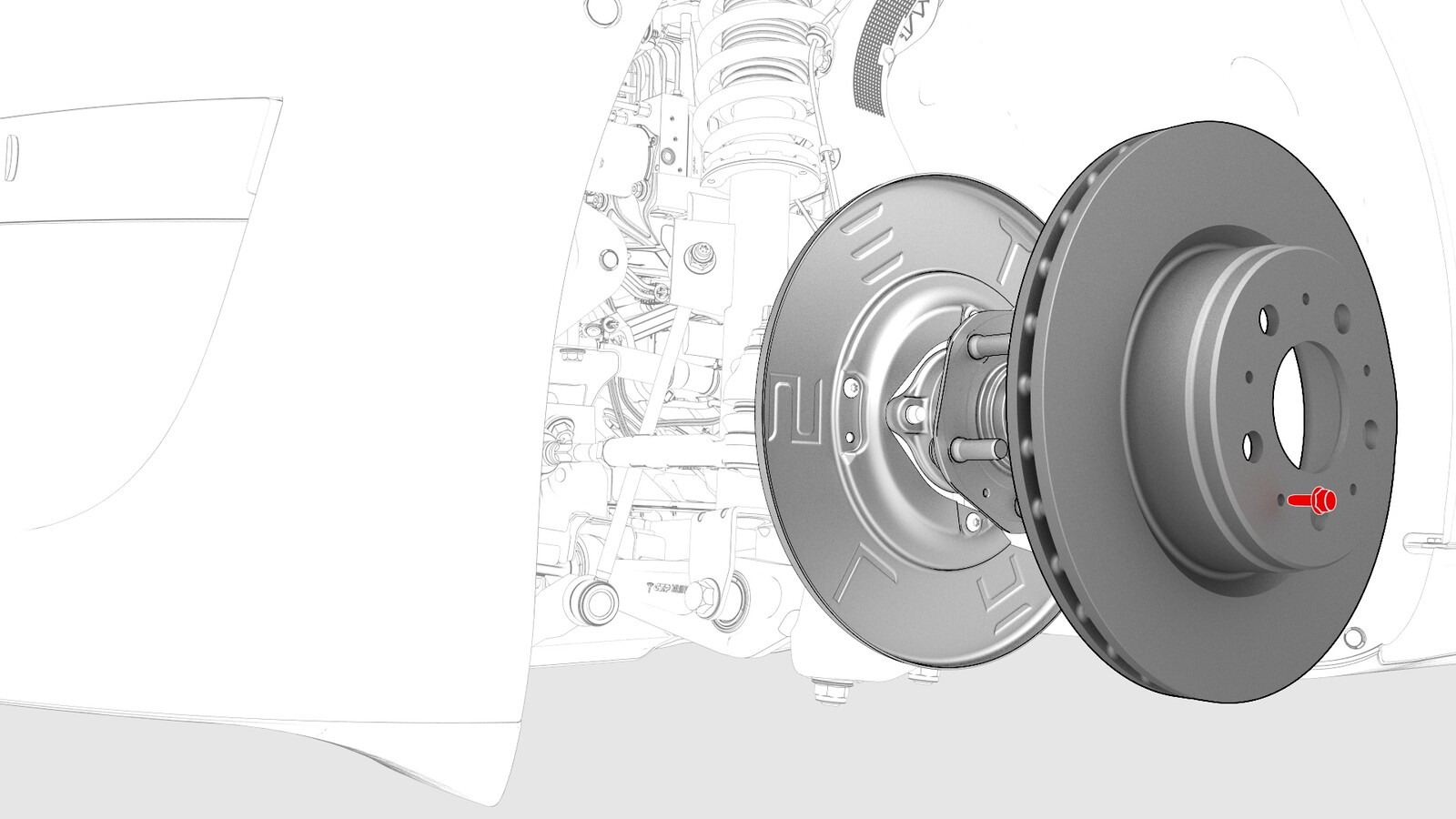

  30. 安装将制动盘固定到轮毂轴承的螺栓。
    5 Nm (3.7 lbs-ft)
  31. 从 LH 后螺旋弹簧上拆下弹簧压缩器。
  32. 安装 LH 后悬架护罩。请参阅 护罩 - 后悬架 - LH(拆卸和更换)
  33. 安装 LH 后车轮。请参阅 轮毂总成(拆卸和安装)

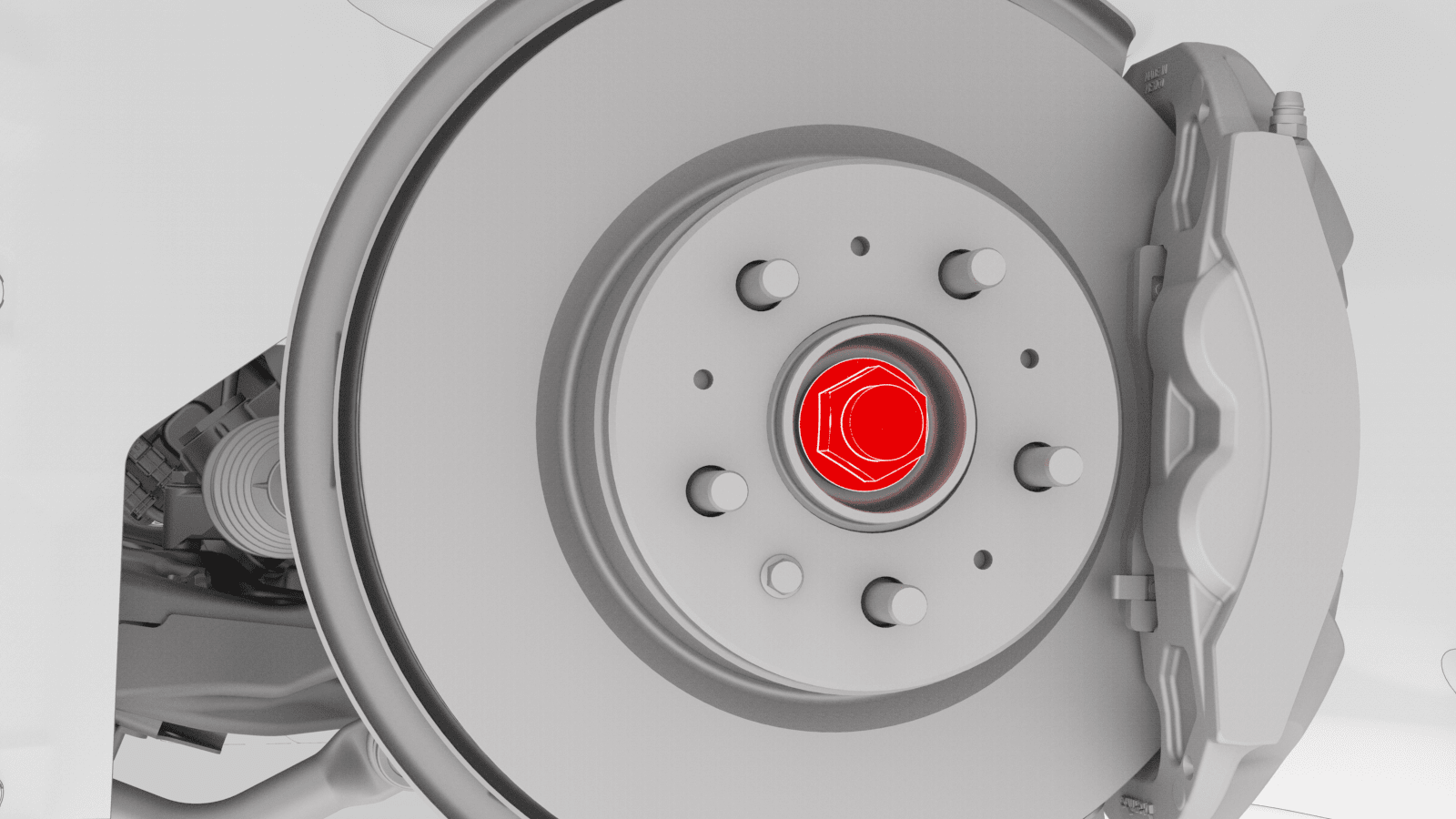

  34. 紧固左后半轴螺母。
    300 Nm (221.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 32 毫米深冲击套筒
  35. 长按驻车按钮以解除电子驻车制动 (EPB) 维护模式。
  36. 关闭 LH 前门。
  37. 将车辆从举升机上移走。请参阅 举升车辆 - 双柱举升机
  38. 请参阅“定位要求”表,以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请将定位检查/调整校正代码作为一项单独的工项添加到服务工单。请参阅 定位要求 - 悬架
