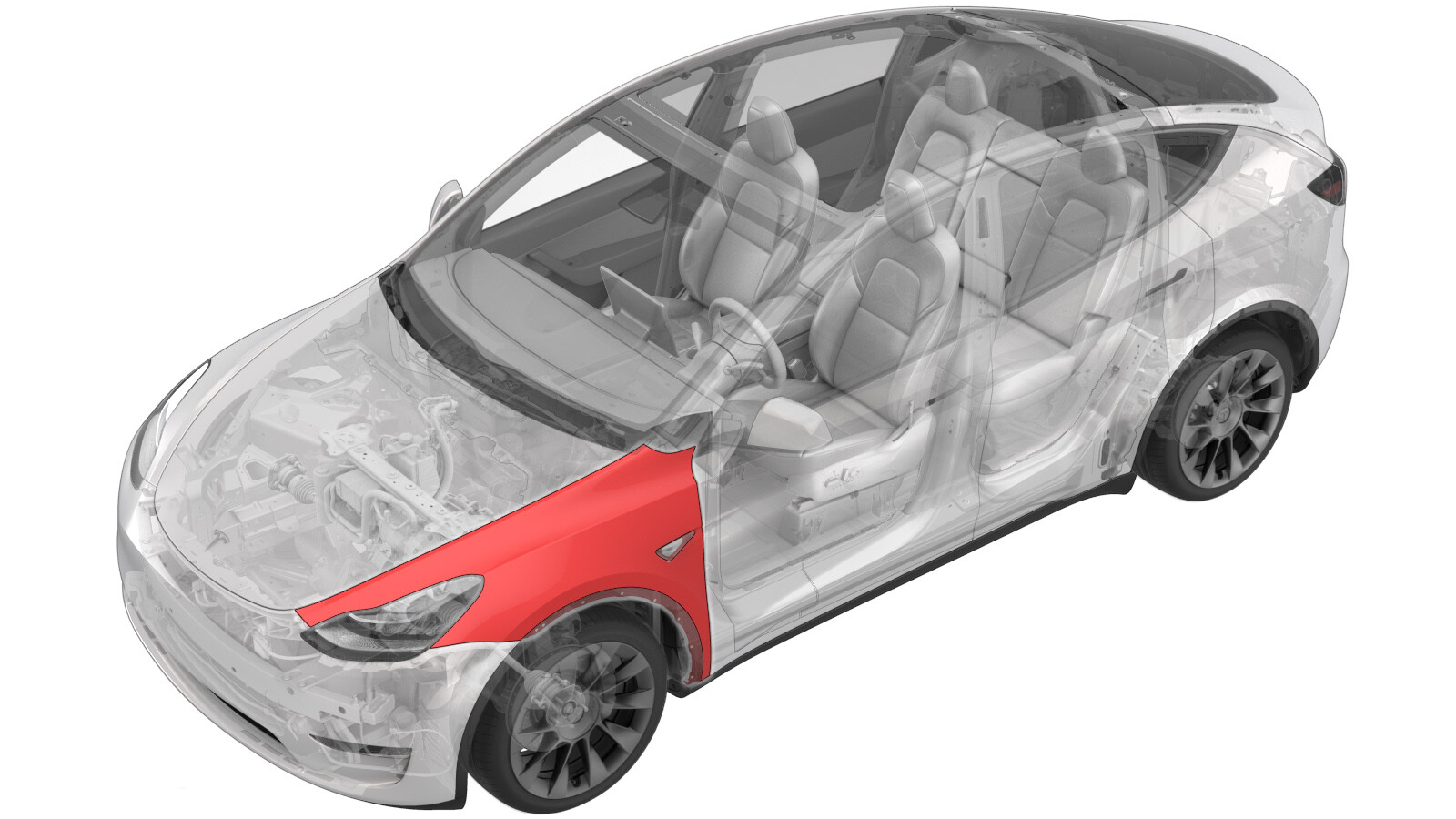

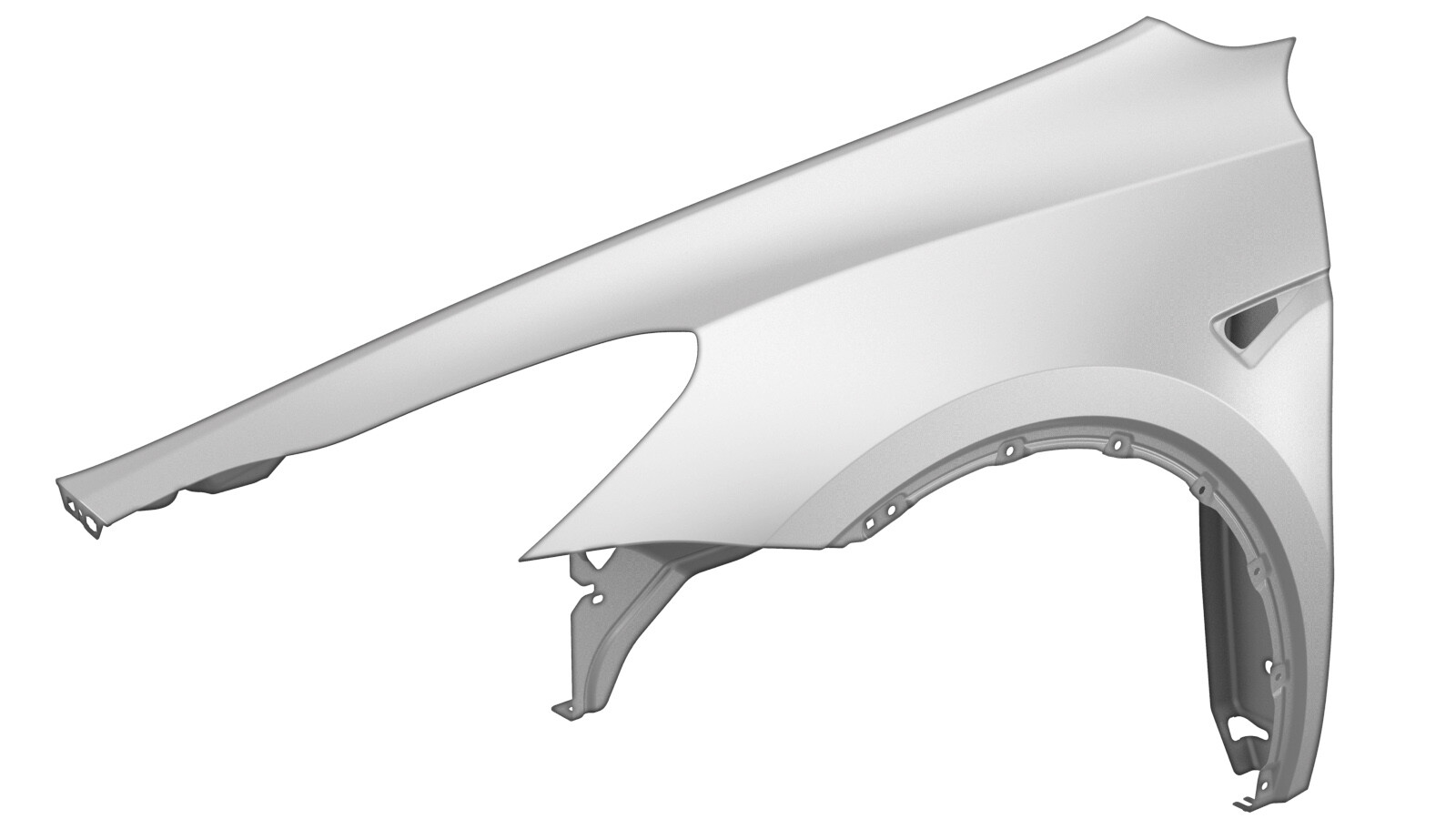

翼子板总成 - 前 - LH（拆卸和安装）

校正代码 10103001 0.96 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

该程序假设前围篦板底座支架、前照灯索环和要更换的翼子板总成上的前备箱储物单元卡子均未损坏。检查这些部件，必要时换装新件。

扭矩规格

表 1. 扭矩规格： 翼子板总成 - 前 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将前饰板顶部固定到车辆的螺栓
4 Nm (2.9 lbs-ft)
  • 10 毫米套筒
  • 1/4 英寸标准棘轮
  • 2 英寸加长件
  • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
    • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
重复使用
将左前轮拱内衬固定到高压电池的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
重复使用
将前饰板左角固定到翼子板的螺栓
4 Nm (2.9 lbs-ft)
  • 10 毫米套筒
  • 1/4 英寸标准棘轮
  • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
    • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
重复使用 更换
将前饰板右角固定到翼子板的螺栓
4 Nm (2.9 lbs-ft)
  • 10 毫米套筒
  • 1/4 英寸标准棘轮
  • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
    • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
重复使用
将左前翼子板上方支架固定到车身的螺栓
9.8 Nm (7.2 lbs-ft)
  • 10 毫米深套筒
  • 4 英寸加长件
 重复使用
将左前翼子板支架固定到车身的螺栓
9.8 Nm (7.2 lbs-ft)
  • 10 毫米深套筒
  • 4 英寸加长件
 重复使用
将左前翼子板后部支架固定到车身的螺栓
9.8 Nm (7.2 lbs-ft)
  • 10 毫米深套筒
  • 4 英寸加长件
 重复使用
将左前翼子板下方支架固定到车身的螺母
9.8 Nm (7.2 lbs-ft)
  • 10 毫米深套筒
  • 4 英寸加长件
 重复使用

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  2. 打开所有车门，完全降下所有车窗。
  3. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  4. 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。

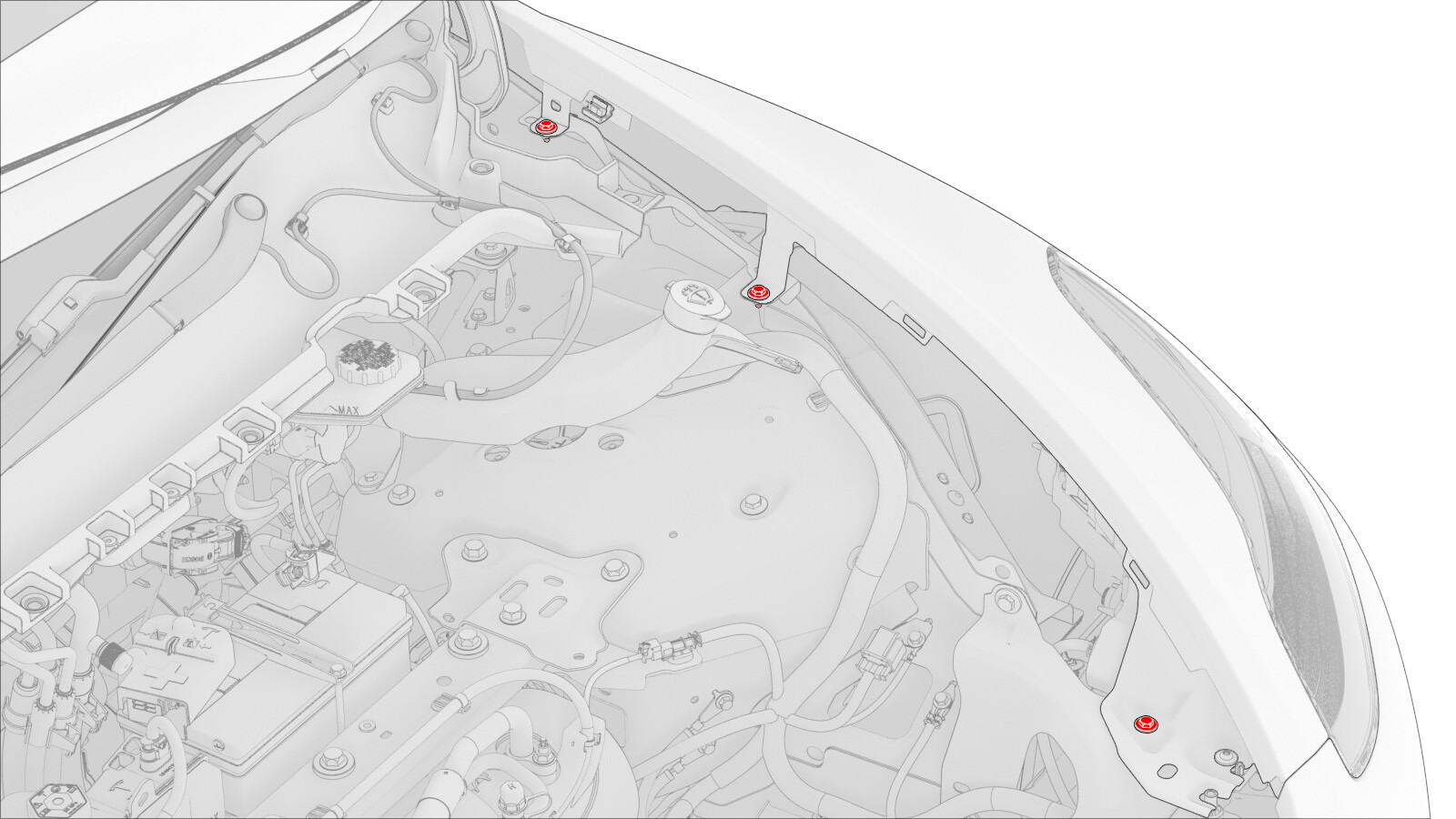

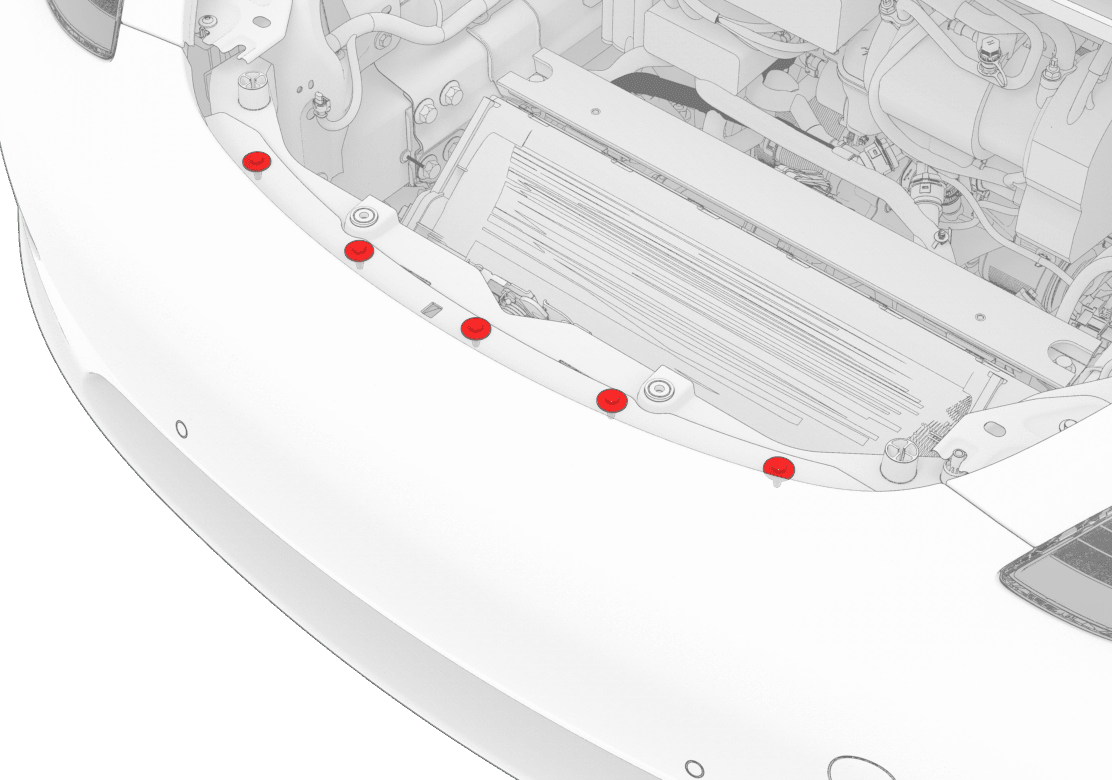

  5. 拆卸将前饰板顶部固定到车辆的螺栓。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
  6. 拆卸前轮毂。请参阅轮毂总成（拆卸和安装）。
  7. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
  8. 拆卸左前轮毂内衬。请参阅轮拱内衬 - 前 - LH（非结构化电池组） （拆卸和更换）。

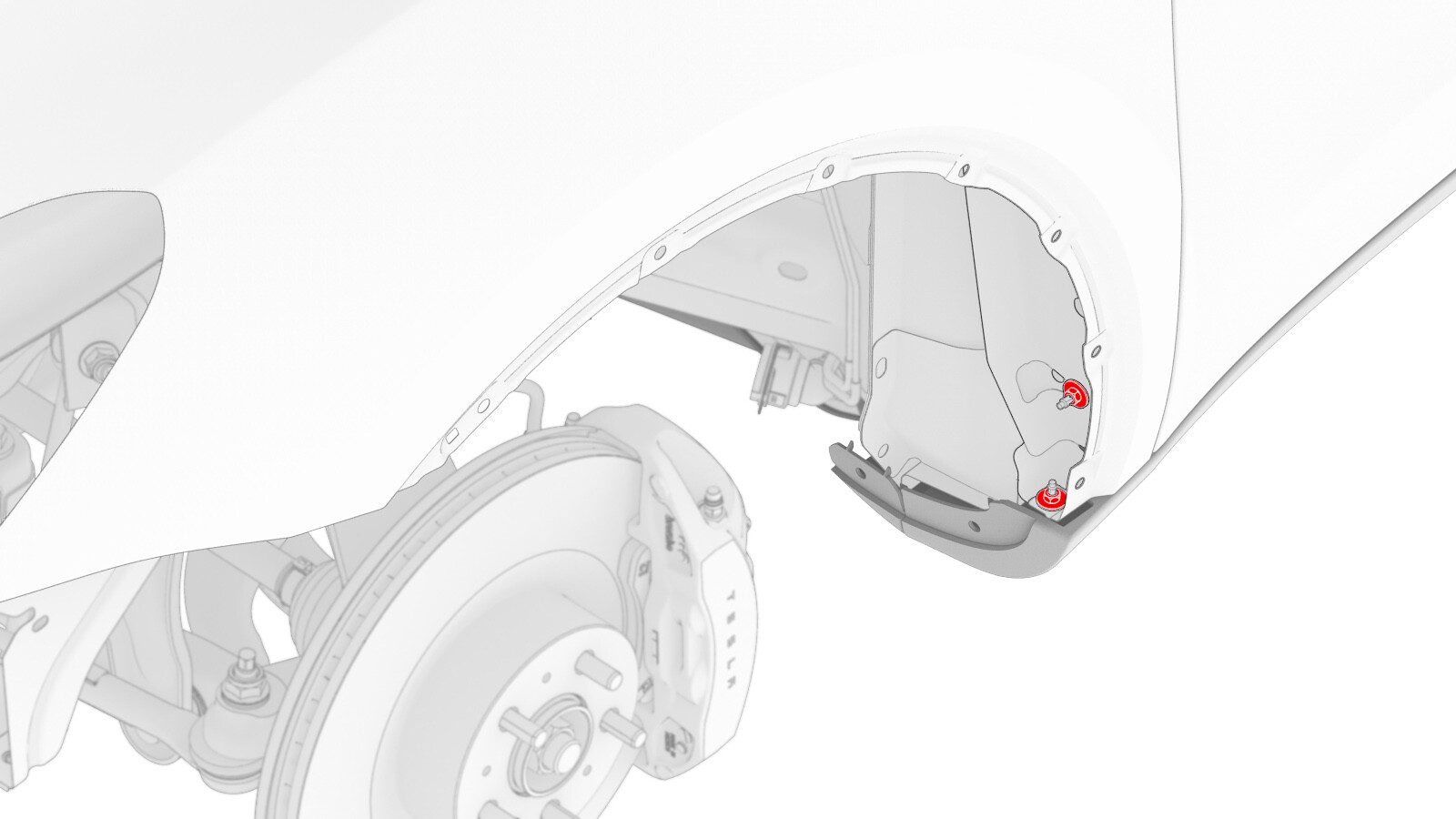

  9. 拆卸将前饰板左角固定到翼子板的螺栓。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
    图 1. 左侧如图所示；右侧类似
  10. 拆卸右前翼子板饰板。请参阅饰板 - 翼子板 - 前 - LH（拆卸和更换）。

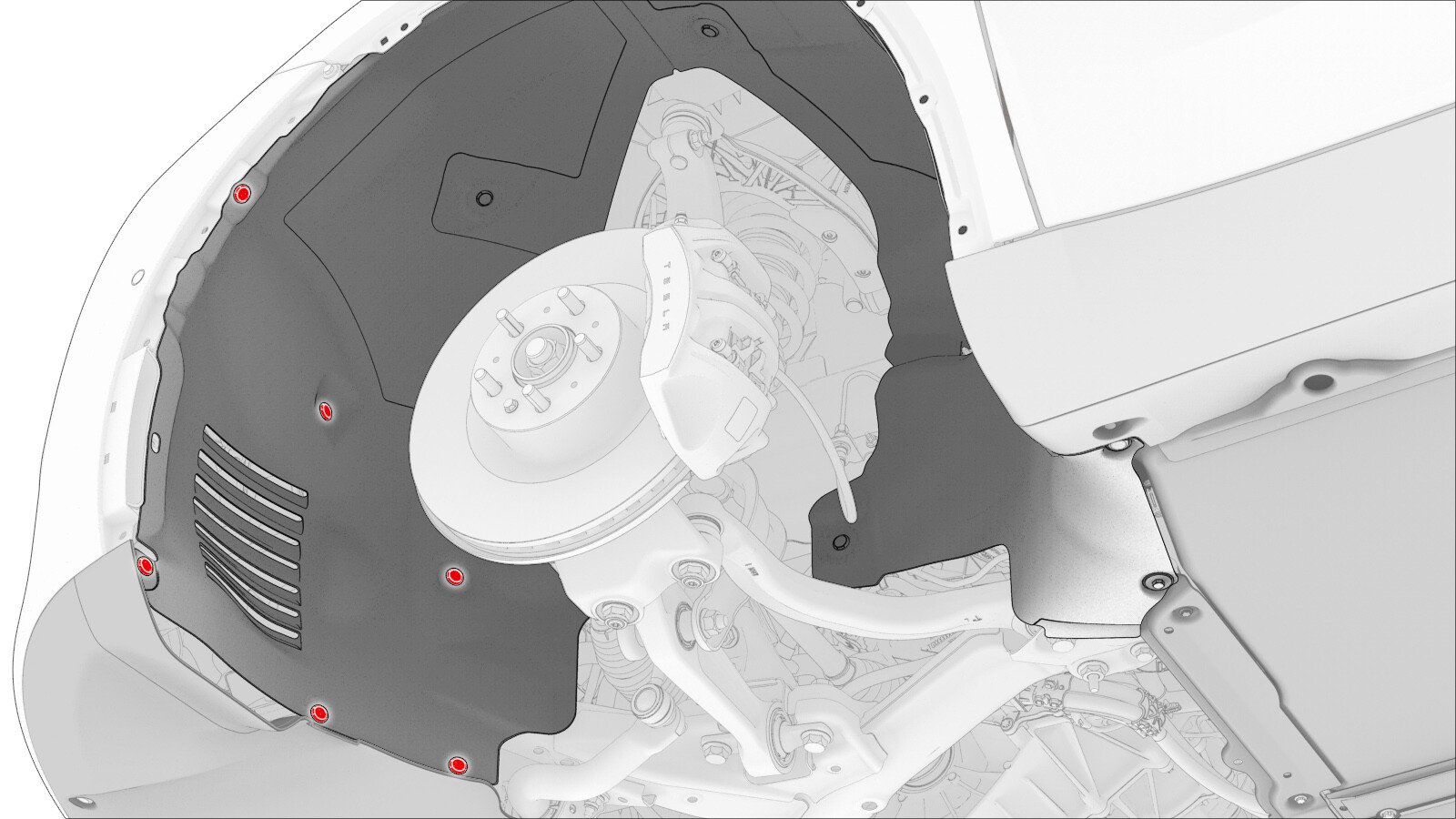

  11. 拆卸将右前轮毂内衬前部固定到车辆的卡子（6 个）。
  12. 拆卸将前饰板右角固定到翼子板的螺栓。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
    图 2. 左侧如图所示；右侧类似
  13. 断开电气连接器与右侧轮罩处前饰板之间的连接。
  14. 若有，则松开将电气线束固定到行人警示扬声器总成的夹子。
  15. 若有，则将锁片从连接器滑移开，然后向下按压锁片，以断开连接器与行人警示扬声器总成的连接。
  16. 在协助下，松开前饰板左侧，然后小心地向上拉饰板，将其从车辆上拆下。将饰板放在有垫板的平面上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

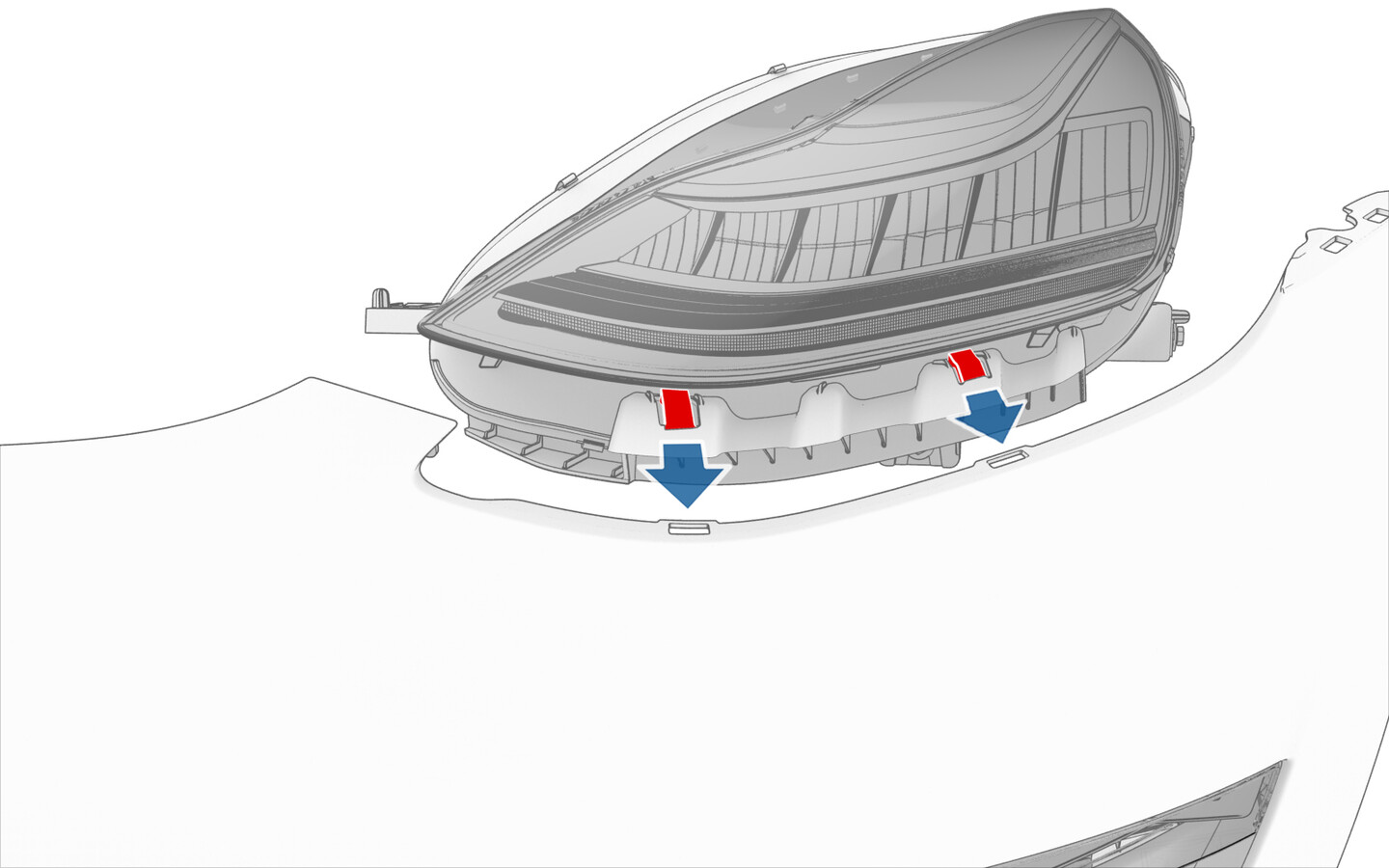

    小心地松开将下部前照灯支架固定到前饰板的锁片，否则锁片会断掉。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    踝部止动爪的边角非常锋利，可能会造成人身伤害。

    图示为左侧踝部止动爪边角；右侧边角与之类似

  17. 拆卸左前照灯。请参阅前照灯 - LH（拆卸和更换）。
  18. 拆卸左侧转向灯。请参阅灯 - 侧转向 - 前 - LH（拆卸和更换）。
  19. 将左饰板从翼子板支架上拆下。请参阅支架 - 饰板侧边至翼子板 - LH（拆卸和更换）。

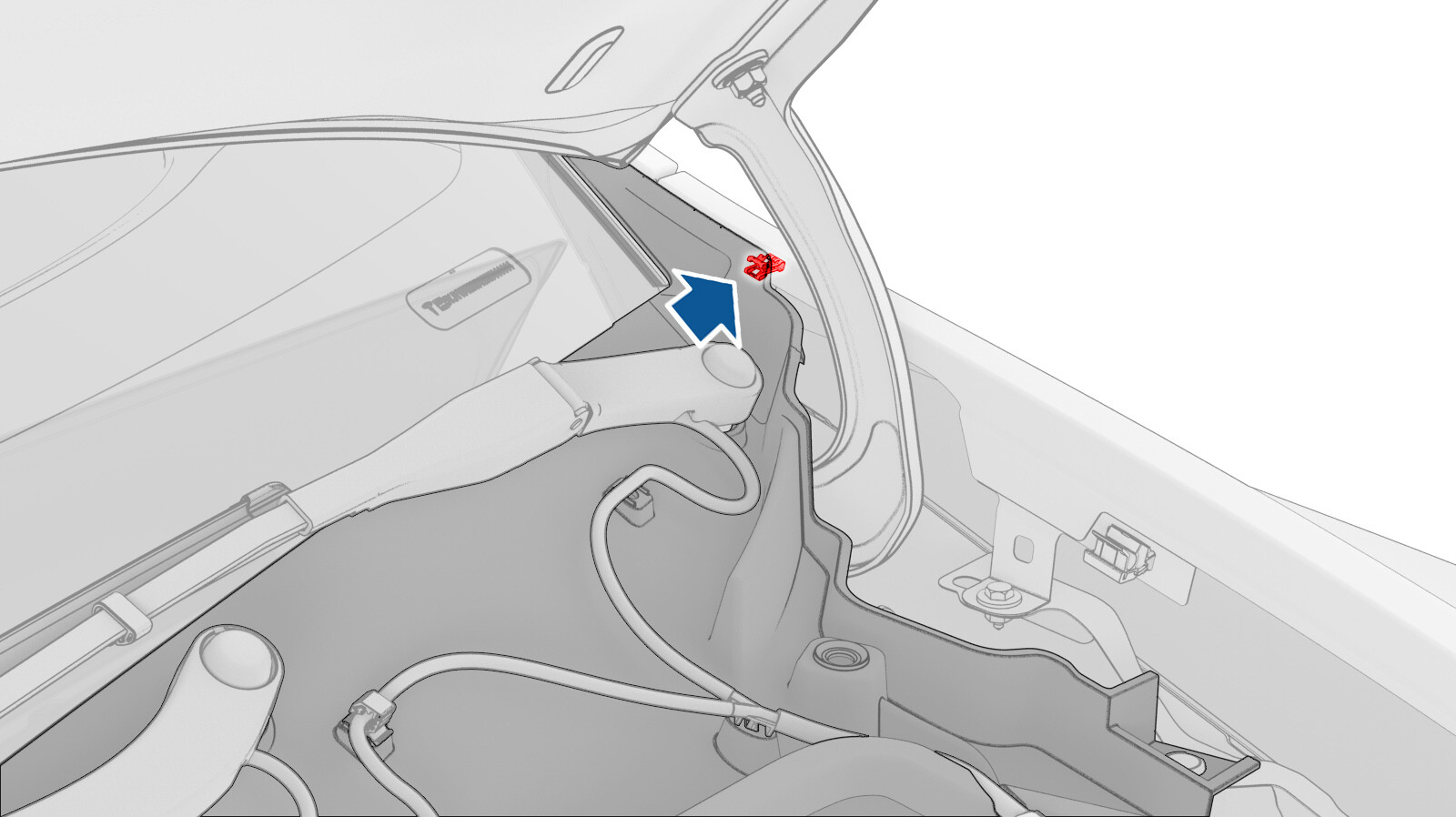

  20. 松开将前围篦板固定到底座支架左侧的卡子。
  21. 拆卸将左前翼子板上方支架固定到车身的螺栓。
    9.8 Nm (7.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 4 英寸加长件
  22. 拆卸将左前翼子板支架固定到车身的螺栓。
    9.8 Nm (7.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 4 英寸加长件

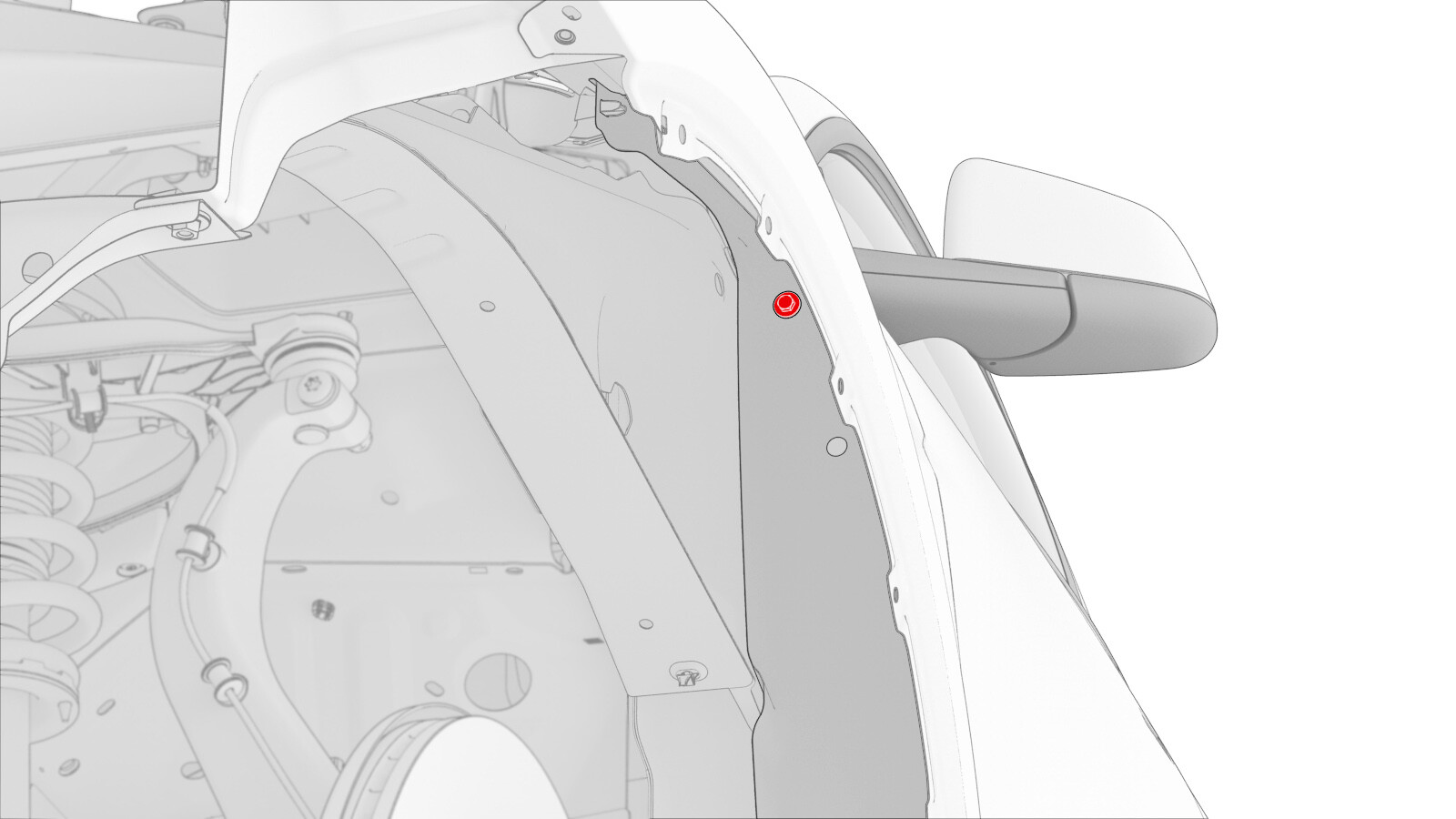

  23. 拆卸将左前翼子板后部支架固定到车身的螺栓。
    9.8 Nm (7.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    此螺栓位于上部翼子板内。
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 4 英寸加长件

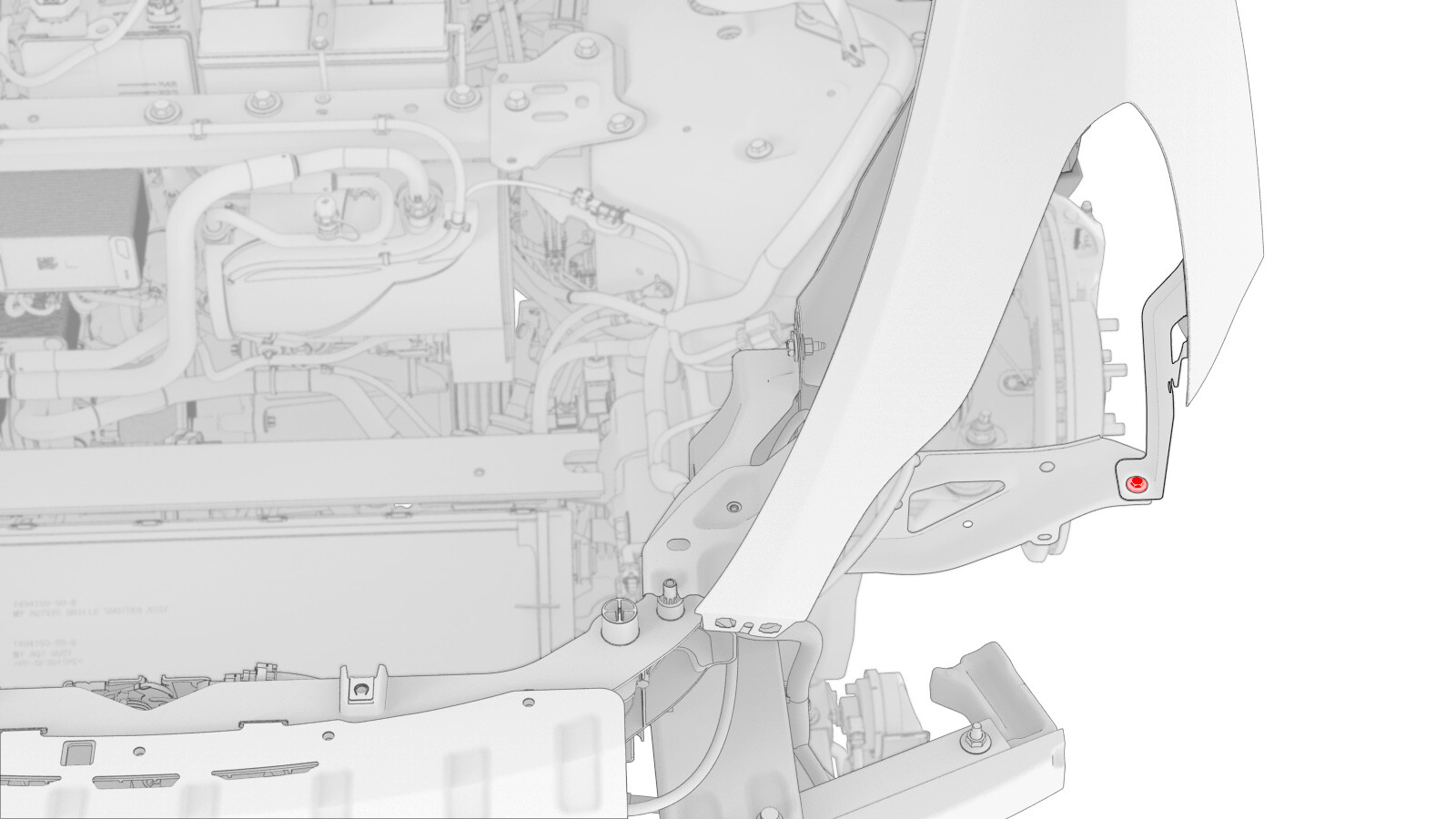

  24. 拆卸将左前翼子板下方支架固定到车身的螺母。
    9.8 Nm (7.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 4 英寸加长件
  25. 从车辆上拆下左前翼子板总成

安装

提示： 有关如何对齐翼子板的说明，请参阅翼子板定位。
  1. 将前备箱储物翼子板前部卡子安装到左前翼子板上。
  2. 将左前翼子板总成放置到车辆上
  3. 安装将左前翼子板下方支架固定到车身的螺母。
    9.8 Nm (7.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 4 英寸加长件
  4. 安装将左前翼子板后部支架固定到车身的螺栓。
    9.8 Nm (7.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    此螺栓位于上部翼子板内。
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 4 英寸加长件
  5. 安装将左前翼子板支架固定到车身的螺栓。
    9.8 Nm (7.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 4 英寸加长件
  6. 安装将左前翼子板上方支架固定到车身的螺栓。
    9.8 Nm (7.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 4 英寸加长件
  7. 安装将前围篦板固定到底座支架左侧的卡子。
  8. 将左饰板安装到翼子板支架上。请参阅支架 - 饰板侧边至翼子板 - LH（拆卸和更换）。
  9. 安装左侧转向灯。请参阅灯 - 侧转向 - 前 - LH（拆卸和更换）。
  10. 安装车辆左前照灯。请参阅前照灯 - LH（拆卸和更换）。
  11. 在协助下，将前饰板放置到车辆上，然后紧固卡子（8 个）。
  12. 安装将电气线束固定到行人警示扬声器总成的夹子（如有）。
  13. 连接行人警示扬声器电气连接器（如有），然后接合连接器锁。
  14. 连接右侧轮罩处的前饰板电气连接器。
  15. 安装将前饰板右角固定到翼子板的螺栓。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
    图 3. 左侧如图所示；右侧类似
  16. 安装将右前轮毂内衬前部固定到车辆的卡子（6 个）。
  17. 安装右前翼子板饰板。请参阅饰板 - 翼子板 - 前 - LH（拆卸和更换）。
  18. 安装将前饰板左角固定到翼子板的螺栓。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
    图 4. 左侧如图所示；右侧类似
  19. 安装左前轮毂内衬。请参阅轮拱内衬 - 前 - LH（非结构化电池组） （拆卸和更换）。
  20. 安装左前翼子板饰板。请参阅饰板 - 翼子板 - 前 - LH（拆卸和更换）。
  21. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
  22. 安装前轮毂。请参阅轮毂总成（拆卸和安装）。
  23. 安装将前饰板顶部固定到车辆的螺栓。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
  24. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  25. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  26. 打开所有车门，完全降下所有车窗。
  27. 将车辆驶离举升机。
