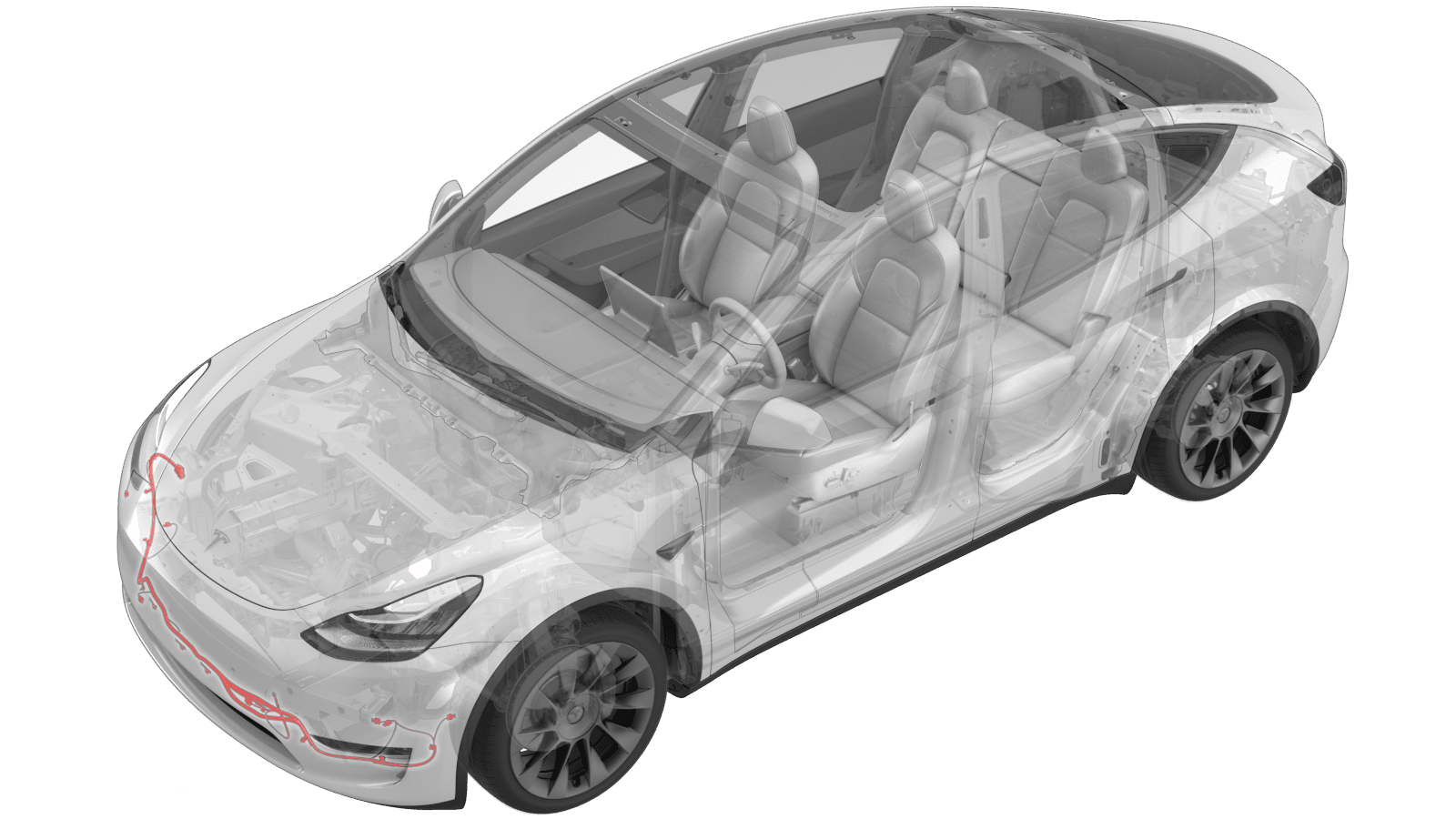

线束 - 饰板 - 前(拆卸和更换)

校正代码 17101002 0.84 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下前饰板。请参阅饰板 - 前(拆卸和安装)

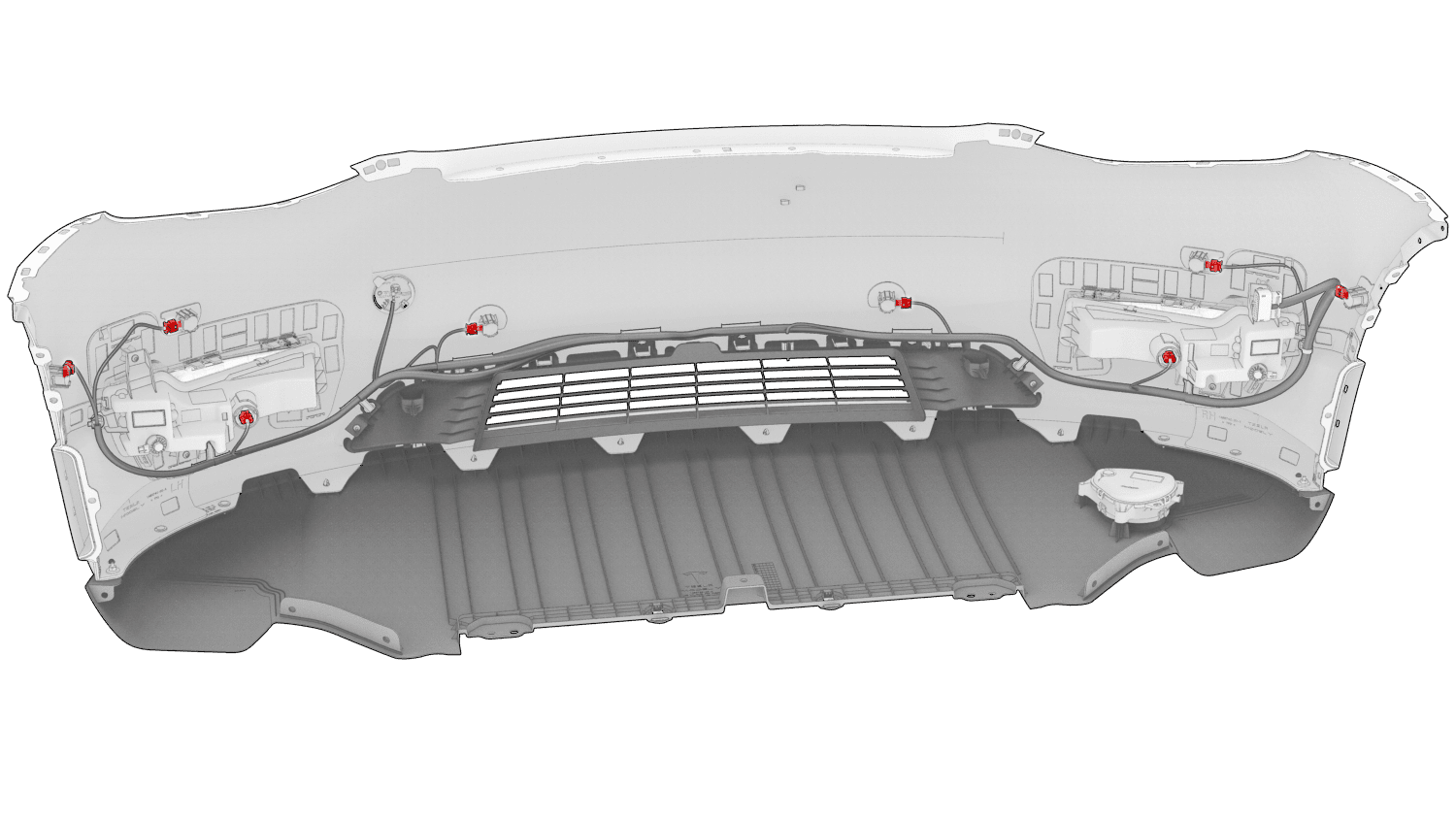

  2. 断开前饰板线束电气连接器 (x8)。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按红色锁片。拉动红色锁片以便解锁,然后释放连接器。

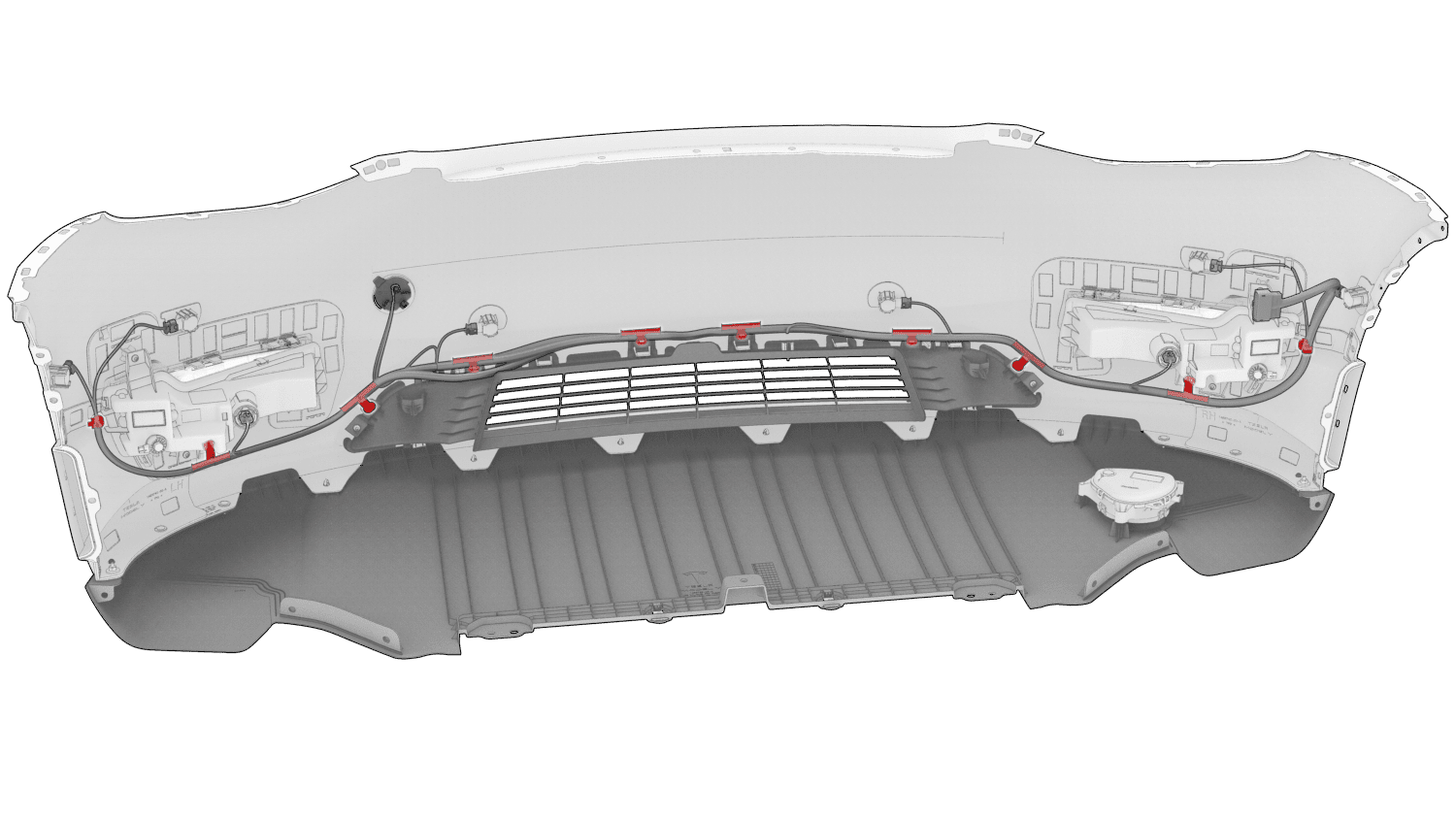

  3. 使用夹子撬具松开将前饰板线束固定到前饰板的夹子 (x10)。
    Informational PurposesAn informational icon, calling your attention
    更换所有受损的夹子。

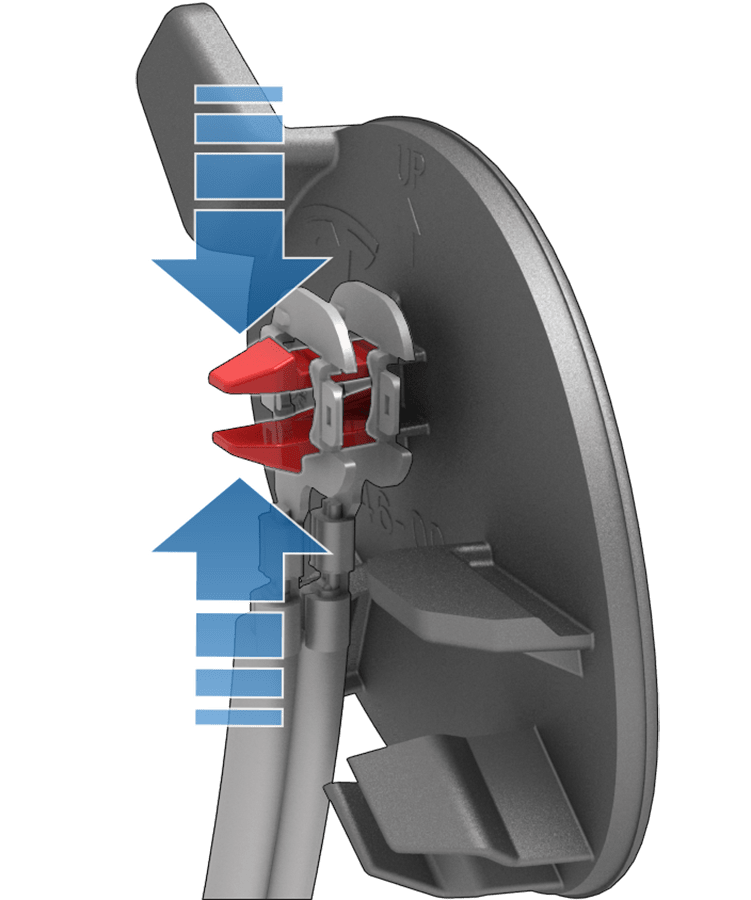

  4. 捏紧其余的锁片,并小心滑下端子,以便将 12V 前备箱盖松放端子从牵引盖上释放。
  5. 从前饰板上拆下前饰板线束。

安装

  1. 安装将前饰板线束固定到前饰板的夹子 (x10)。
    Informational PurposesAn informational icon, calling your attention
    确保线束正确布线。
  2. 连接前饰板线束电气连接器 (x8)。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保红色锁片完全按入并锁定。
  3. 捏紧固定锁片,小心将端子滑过固定锁片,以便将 12V 前备箱盖松放端子安装在牵引盖上。
  4. 安装前饰板。请参阅饰板 - 前(拆卸和安装)
