天线 - 多输入多输出 (MIMO)(拆卸和更换)

校正代码 21331102 0.42 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格天线 - 多输入多输出 (MIMO)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将 MIMO 天线固定到车身的螺栓
10 Nm (7.4 lbs-ft)
  • Torx Plus IP30 套筒
重复使用

拆卸

  1. 打开 LH 前车门,然后完全降下 LH 前车窗。
  2. 拆下 A 柱 LH 中间饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)
  3. 拆下 A 柱上部饰板。请参阅饰板 - A 柱 - 上 - LH(拆卸和更换)
  4. 拆下驾驶位遮阳板。请参阅遮阳板 - LH(拆卸和更换)
  5. 拆下后视镜。请参阅镜 - 后视(拆卸和更换)
  6. 对车辆的 RH 侧重复第 1 步至第 4 步。

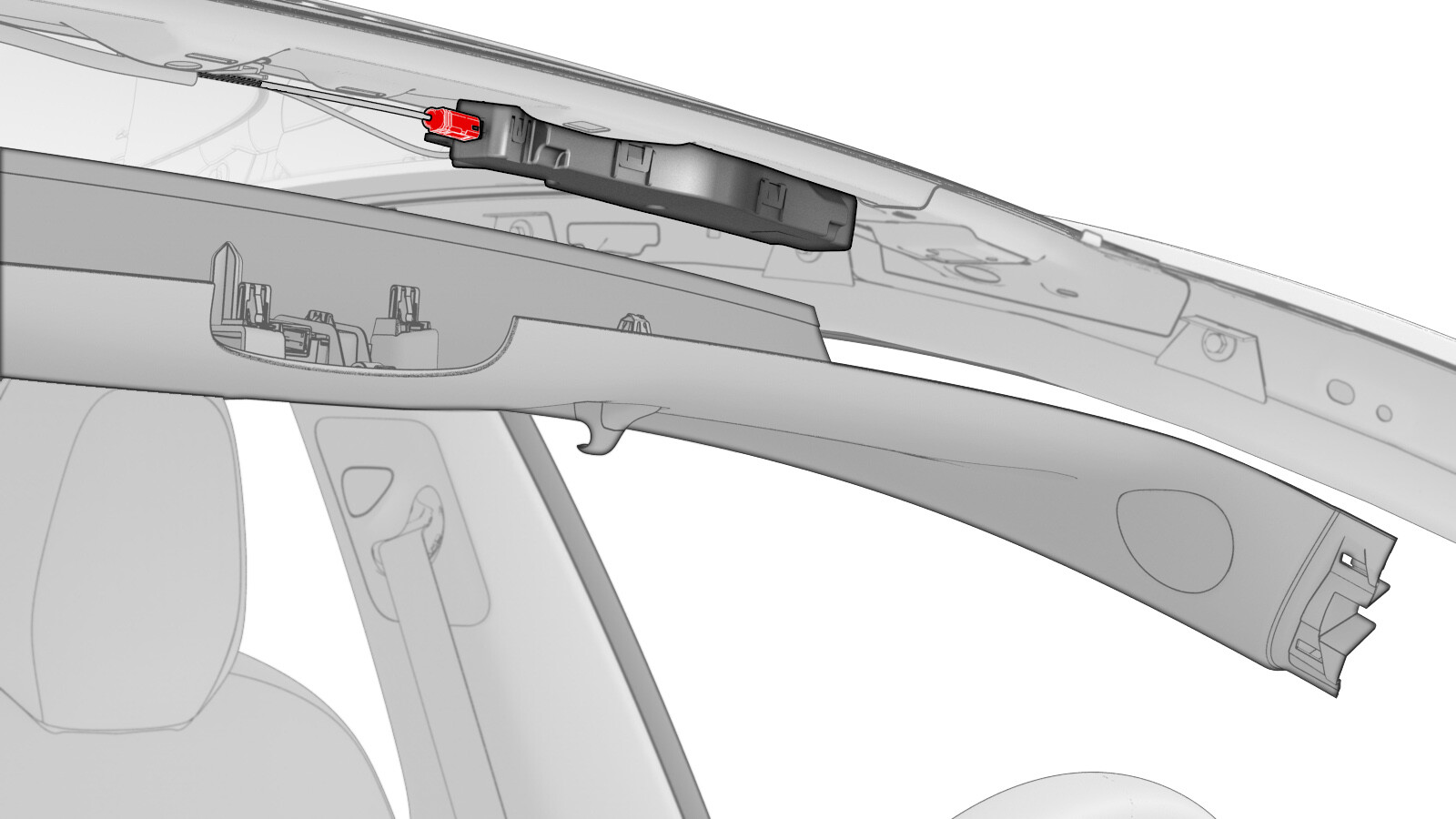

  7. 在助手的帮助下,松开固定前部顶篷前边缘的夹子 (x5)。
    Informational PurposesAn informational icon, calling your attention
    从前部顶蓬的前部中央开始。

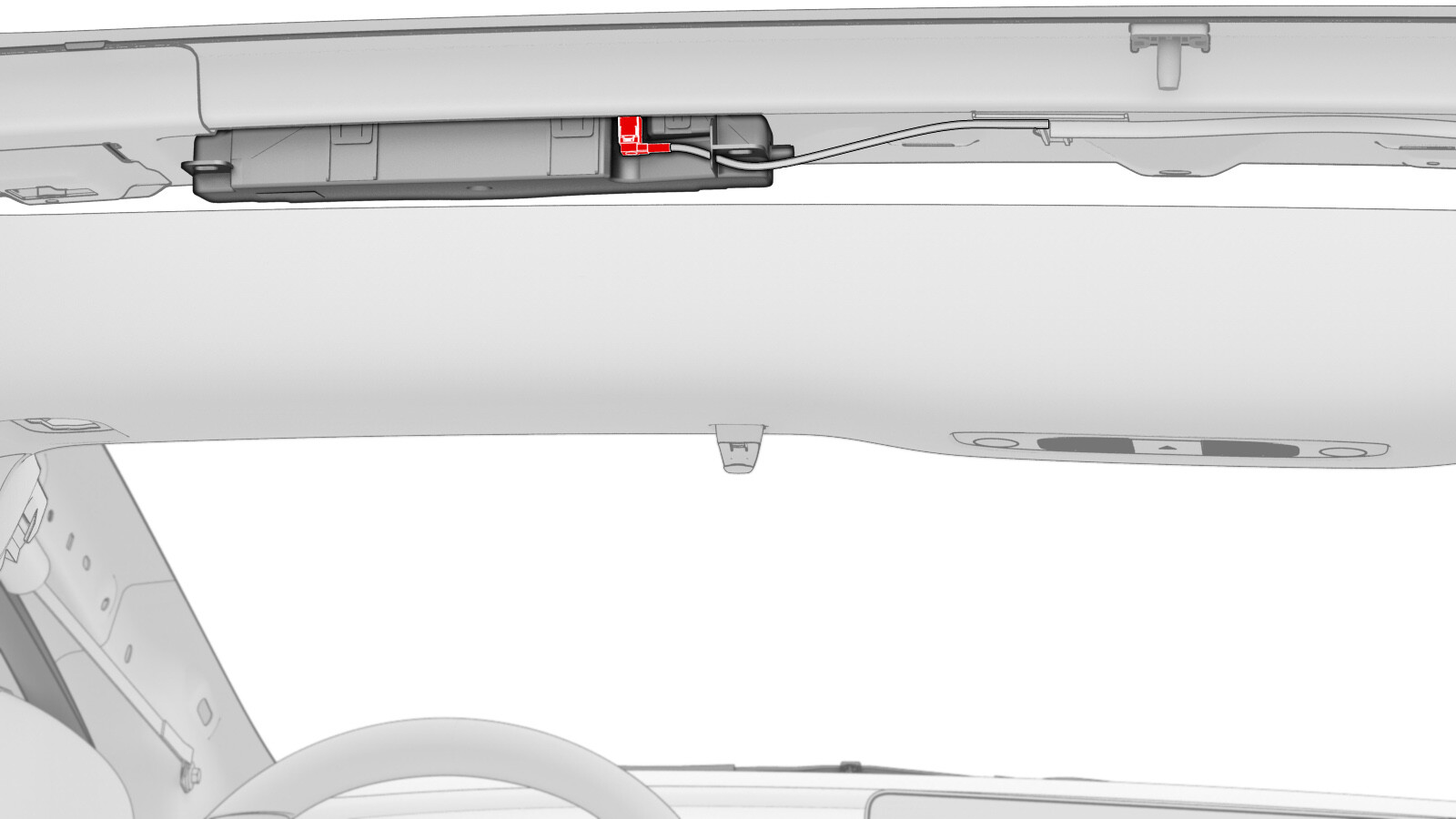

  8. 松开连接器锁,然后断开 MIMO 天线电气连接器。

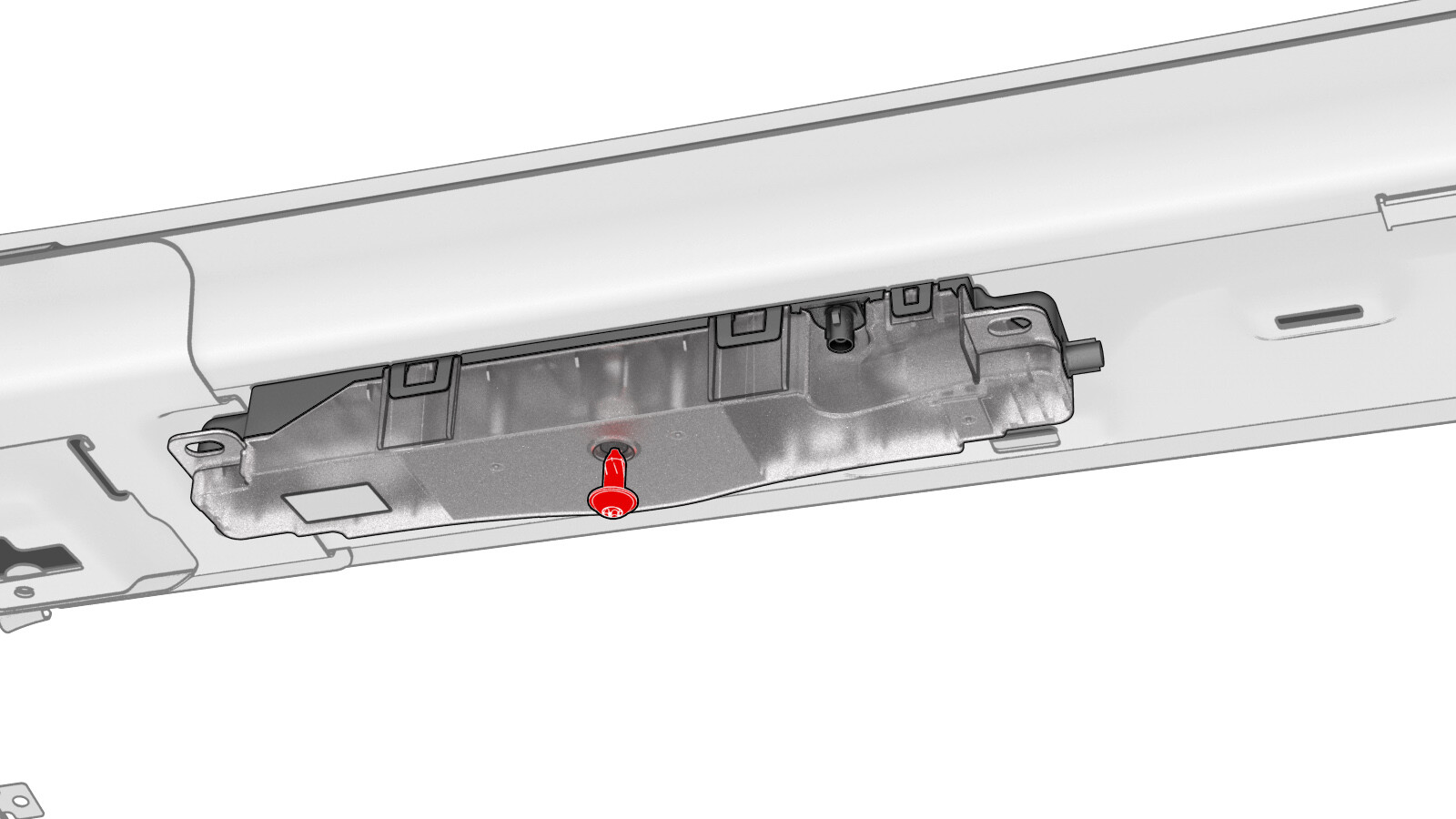

  9. 拆下将 MIMO 天线固定到车身的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    螺栓固定在天线外壳中,无法从外壳上拆下。
    提示: 推荐使用以下工具:
    • Torx Plus IP30 套筒

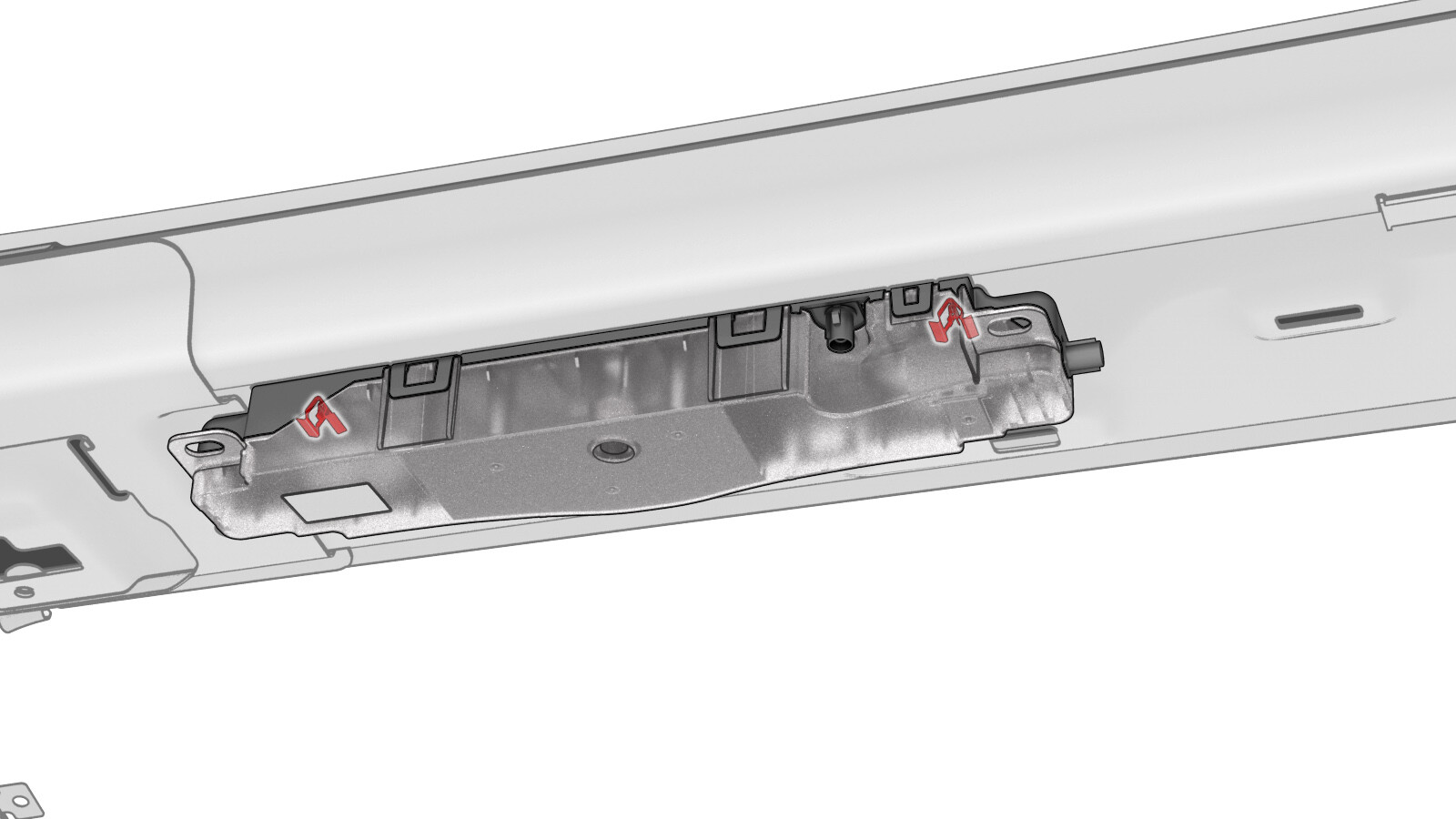

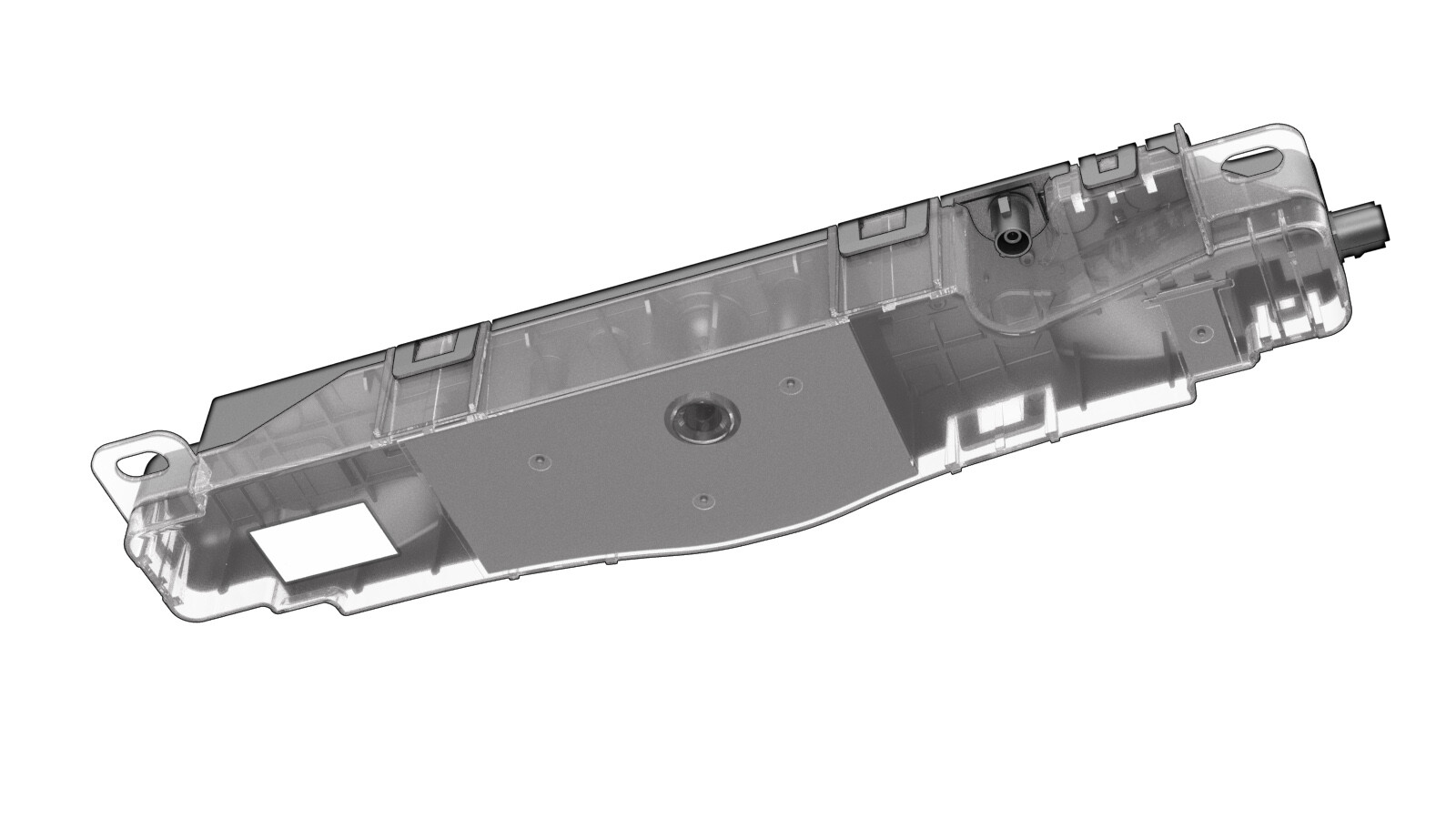

  10. 松开将 MIMO 天线固定到车身的夹子,然后将其从车上拆下。

安装

安装程序与拆卸程序相反,以下各项除外:
  • 在车辆触摸屏上,验证蓝牙、Wifi 和 LTE 正常工作。
