保护罩套件 - 制动卡钳 - 前(拆卸和更换)

校正代码 33010722 1.02 注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意:请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2023 年 12 月 6 日:更新了制动器刚度例行程序。
警告
本程序为“草案”。虽已通过验证,但可能仍有“警告”和“注意”事项缺失。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。

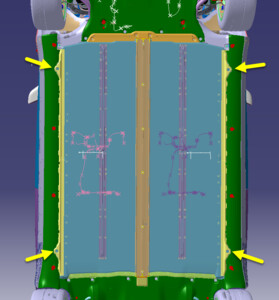

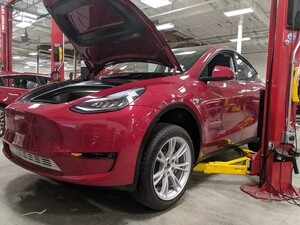

  1. 举升并支撑车辆
    确保车辆在升离地面前未处于充电状态,将空气悬架设置为“Jack 模式”(如有配备)
  2. 打开左前车门
  3. 降下左前车窗
  4. 打开前备箱盖

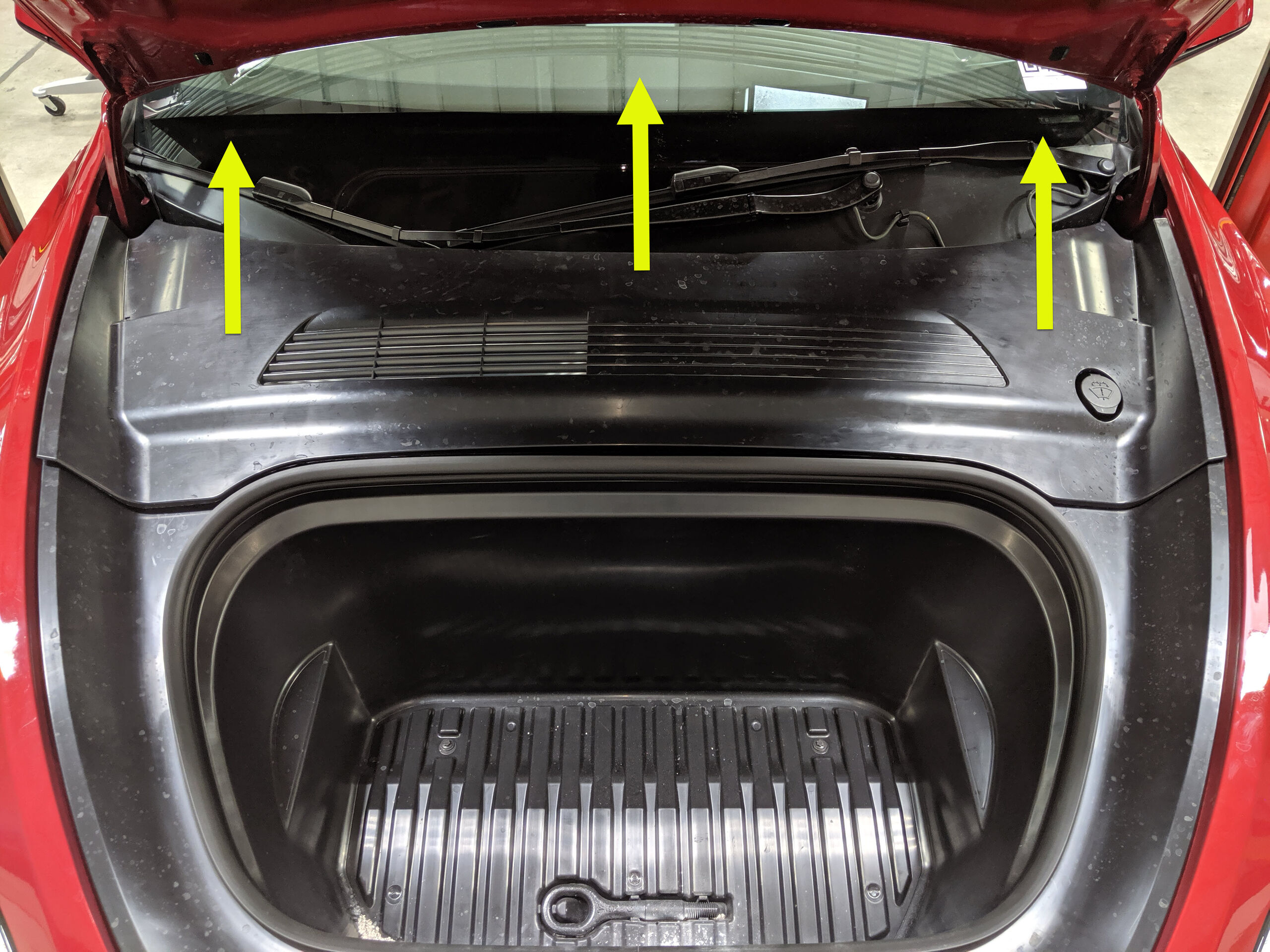

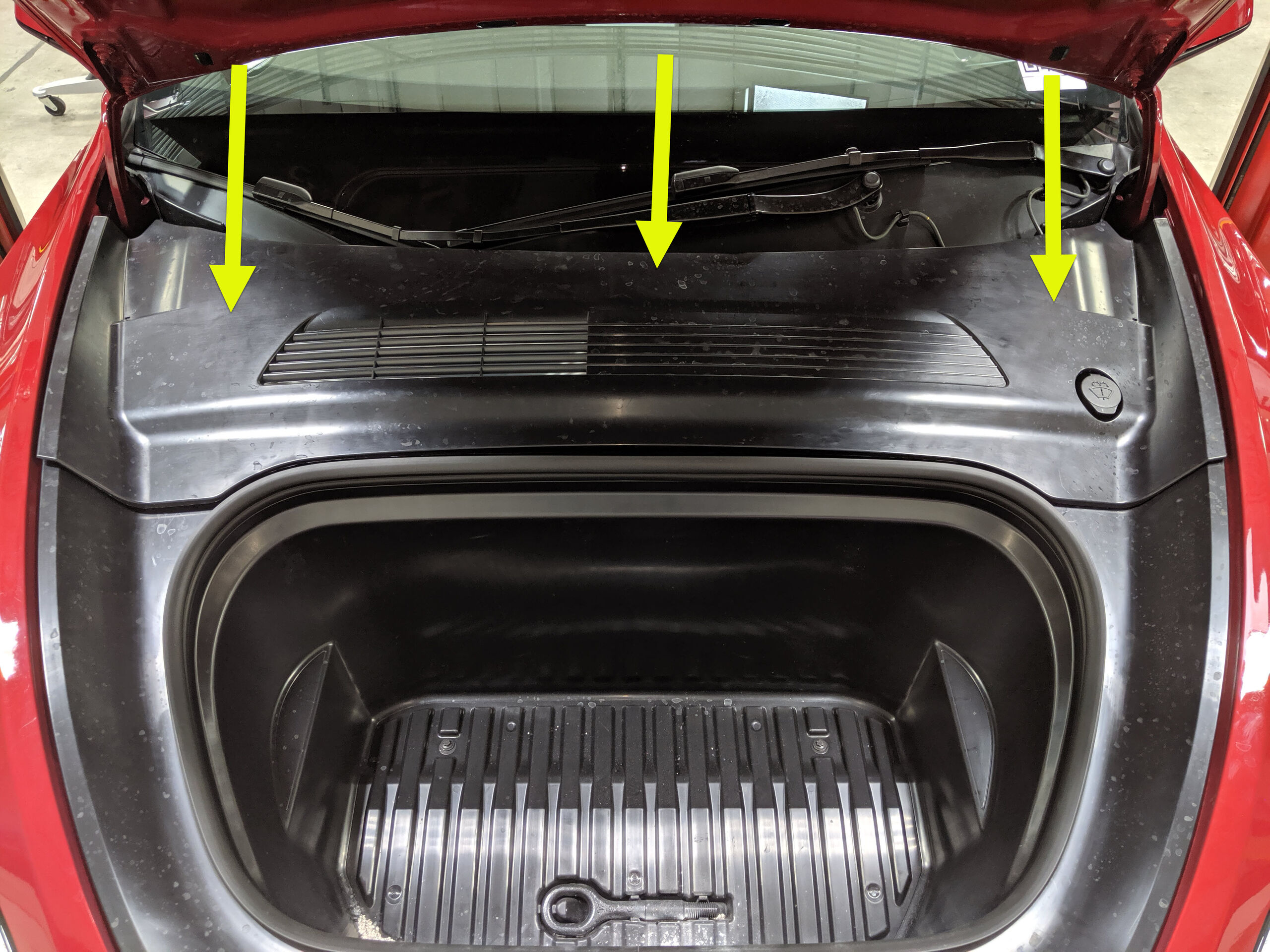

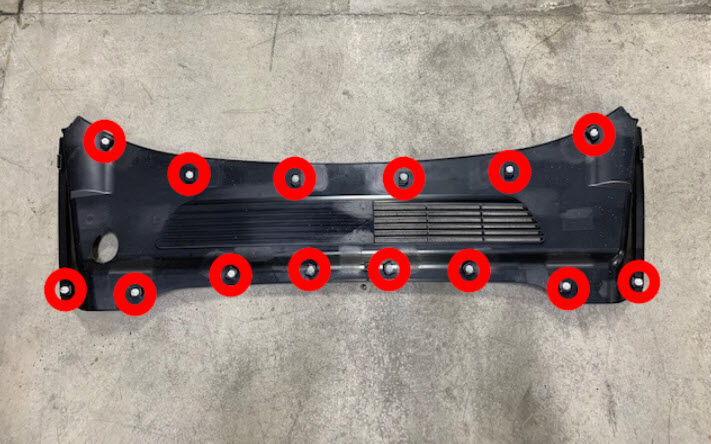

  5. 拆卸后挡板
    14 个卡子
  6. 拆卸左前轮毂盖
    1 个盖子;用双手轻轻拉动轮毂盖以松开卡子;轮毂可能配备中心盖
  7. 松开左前轮毂
    5 个螺母,21 毫米,175 Nm
  8. 部分升起车辆,然后将举升机降落至锁止位
    将车辆设置到适宜的作业高度;务必在听到两侧的锁发出清晰的锁止声之后再降下,否则车辆可能会发生侧倾
  9. 拆卸左前轮毂
    5 个螺母,21 毫米,175 Nm

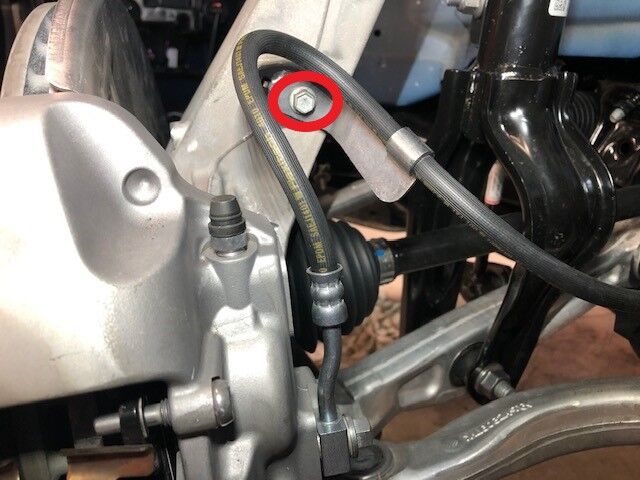

  10. 拆卸将左前制动钳软管固定到转向节的螺栓
    1 个螺栓,10 毫米,5 Nm
  11. 在左前制动钳区域下方放置放油盘

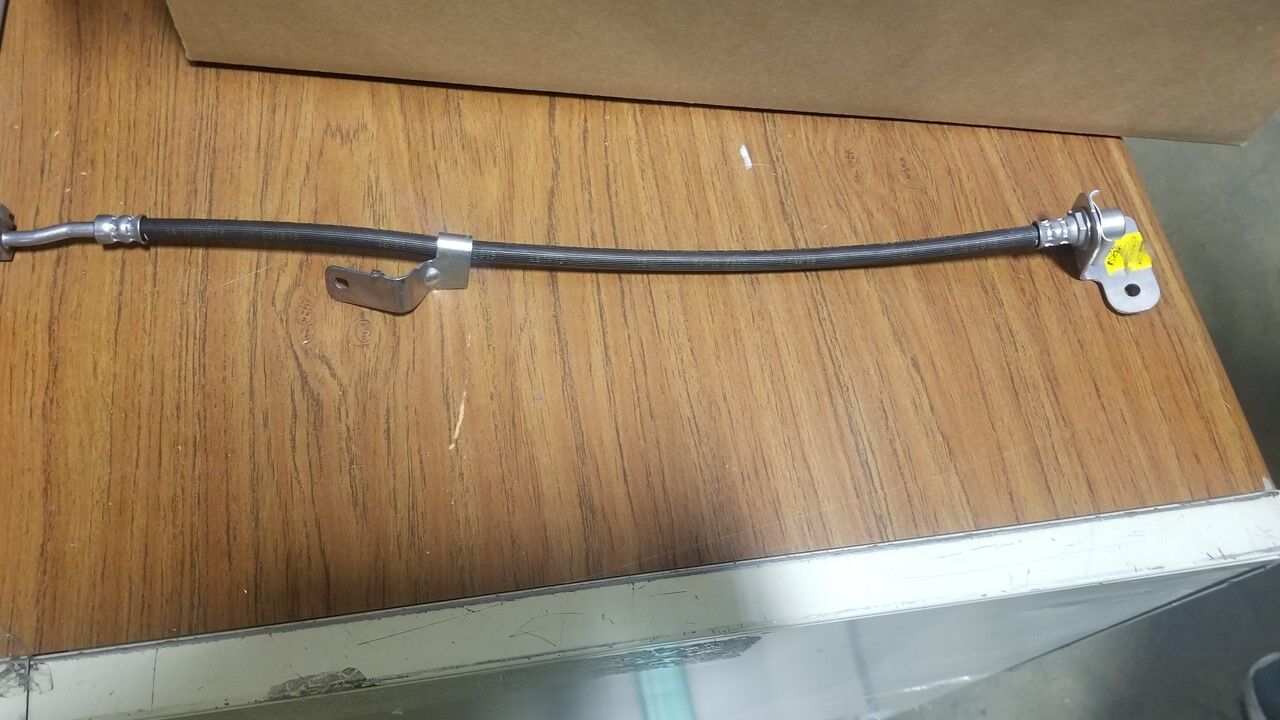

  12. 从左前制动钳上拆下左前制动软管
    1 个螺栓,11 毫米,42 Nm,2 个铜垫圈;拆下后弃用,因为螺栓和铜垫圈没有单独的零件号,所以需要更换左前制动软管

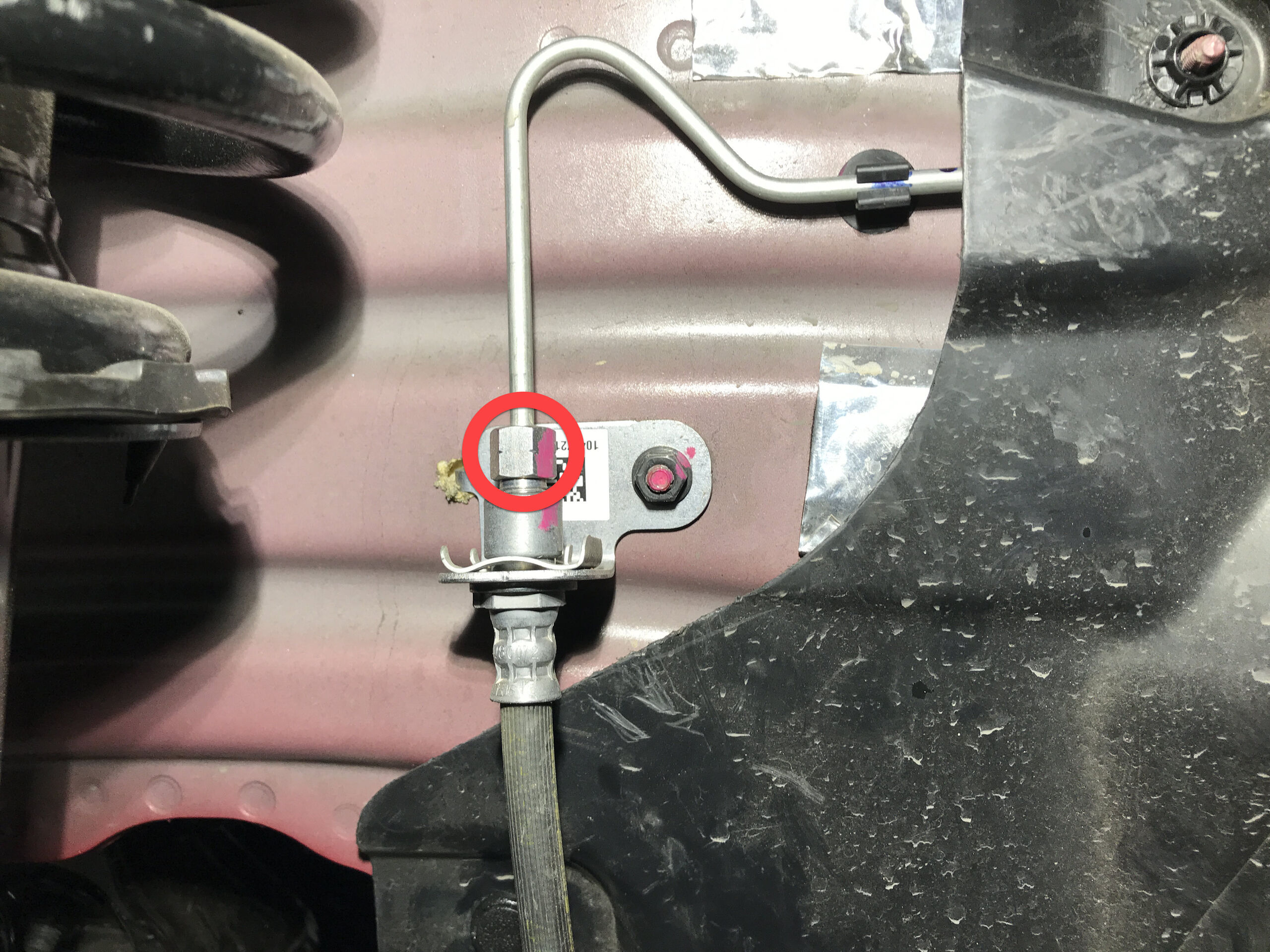

  13. 拆卸将左前制动管路固定到左前制动软管的螺母
    1 个螺母,12 毫米,16 Nm

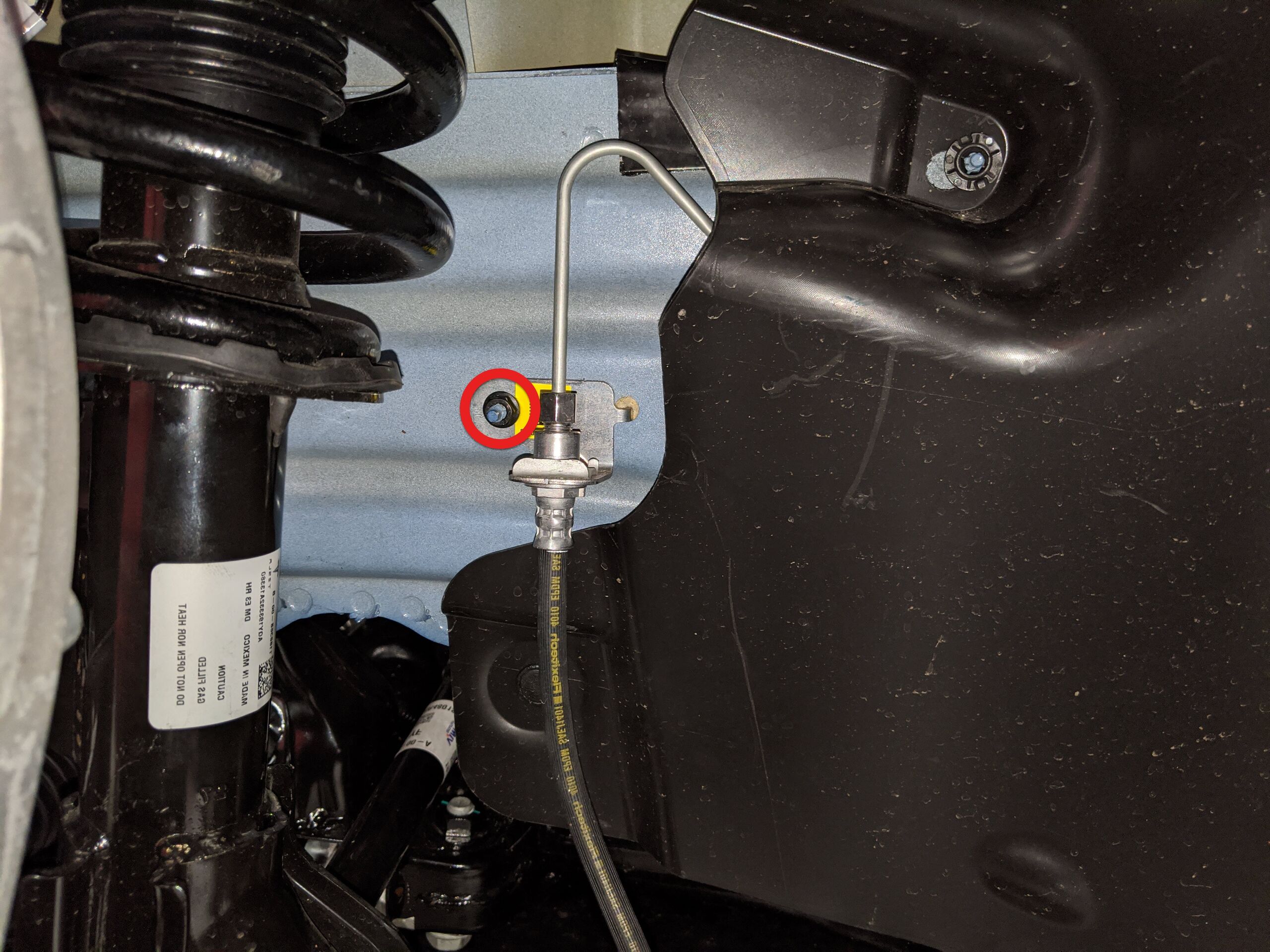

  14. 从车辆上拆下左前震动支架
    1 个螺母,10 毫米,6 Nm,1 个对准锁片;不会重新安装左前制动软管

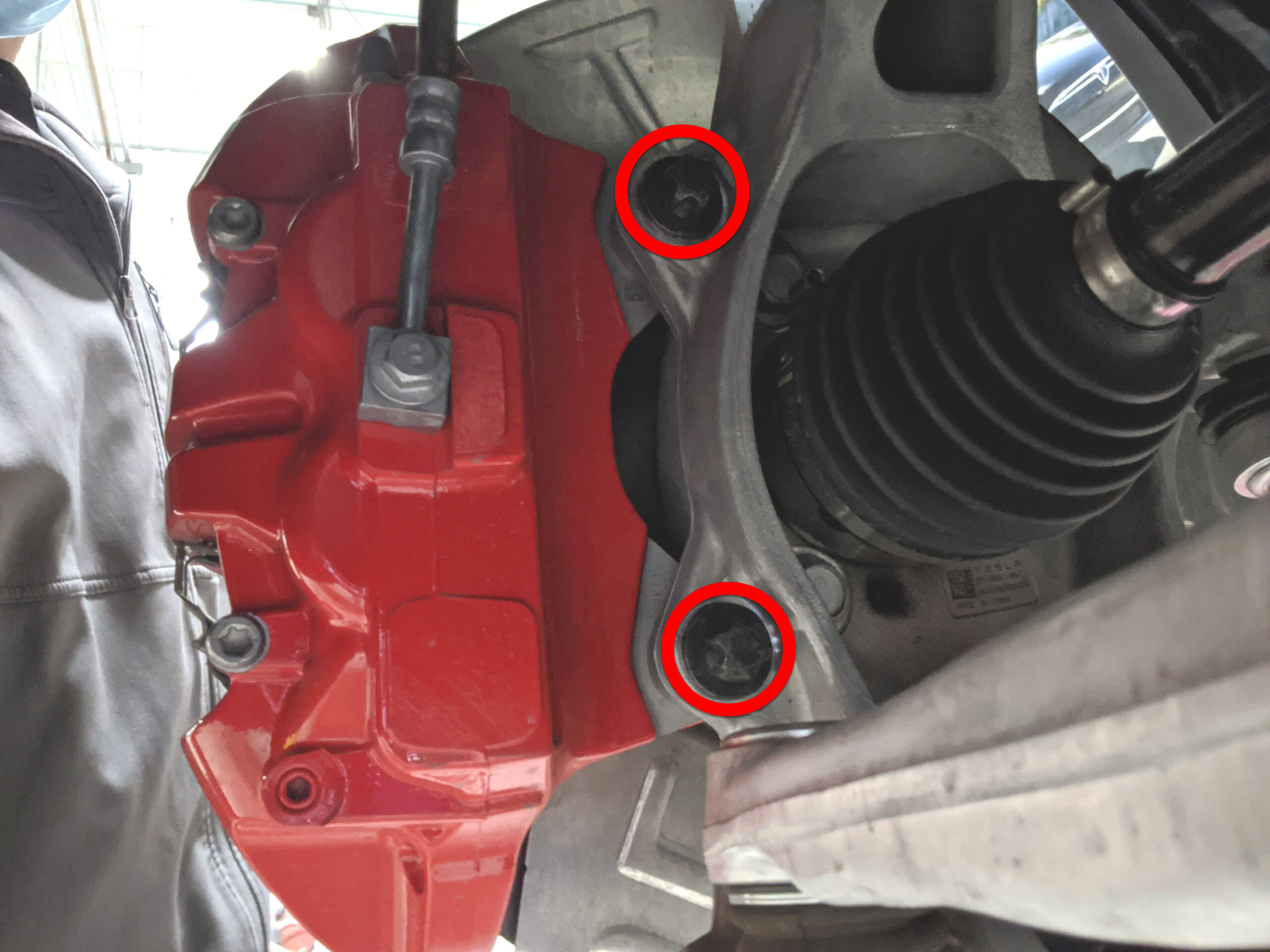

  15. 从左前转向节上拆下左前制动钳
    2 个螺栓,E18,94 Nm;拆下后弃用螺栓

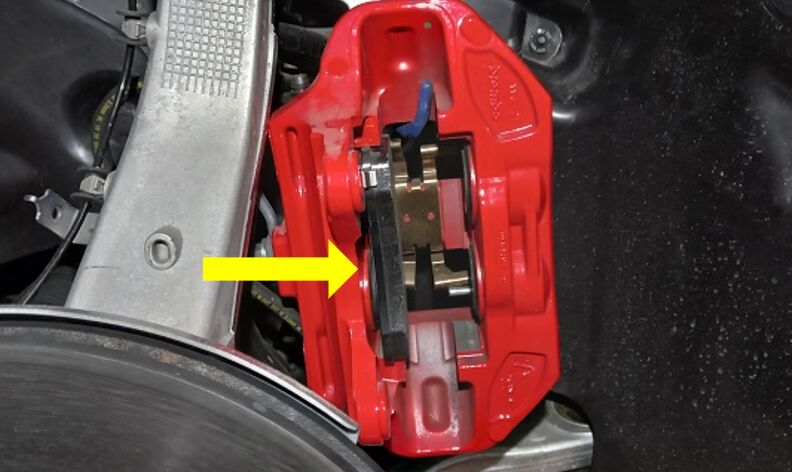

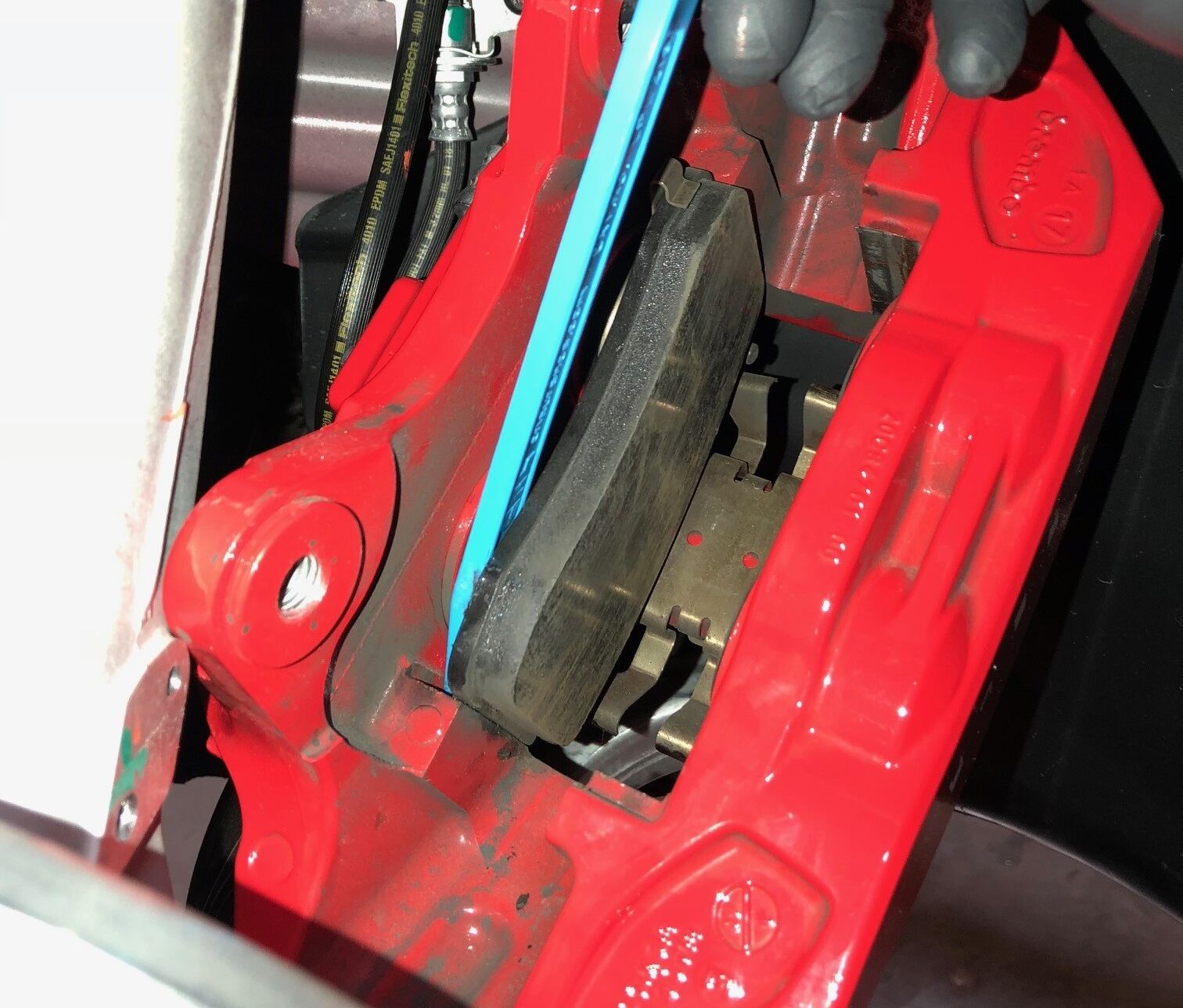

  16. 从左侧制动钳上拆下外侧制动片
    必须使用塑料饰板工具以避免损坏制动钳表面;使用撬动工具将制动片从固定销上撬开并拆下
  17. 从左侧制动钳上拆下内侧制动片
    必须使用塑料饰板工具以避免损坏制动钳表面;使用撬动工具将制动片从固定销上撬开并拆下

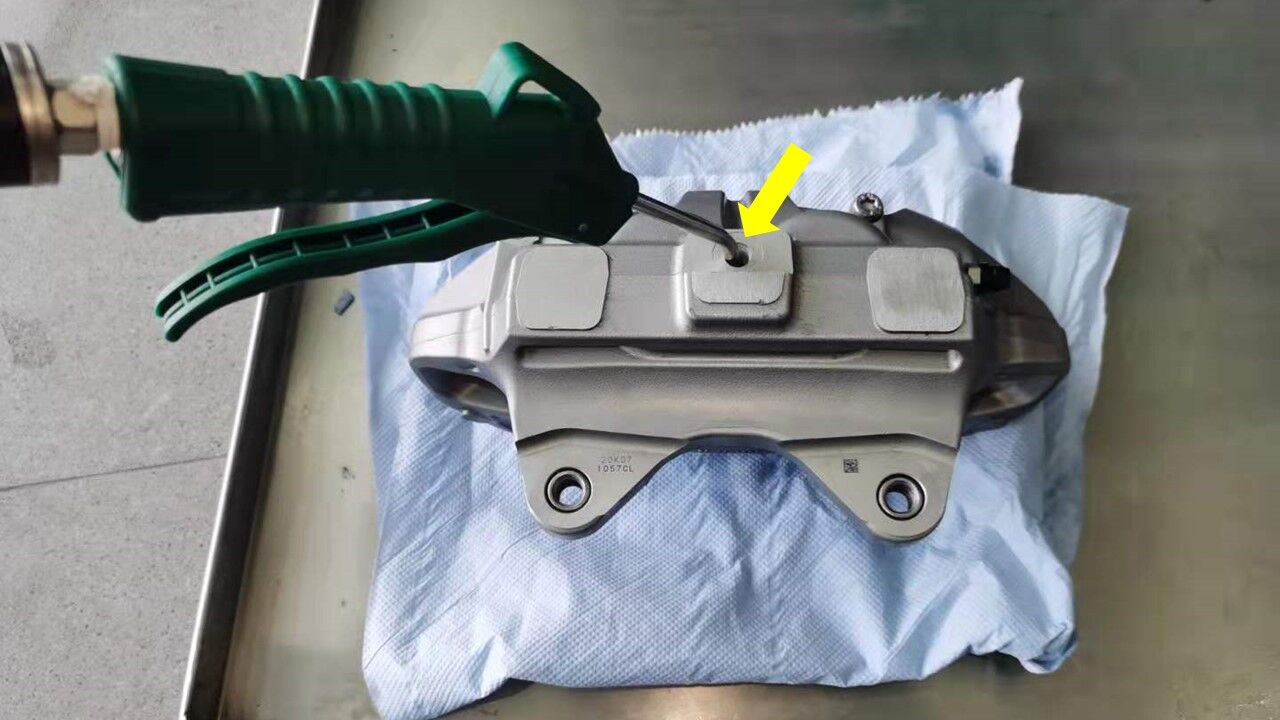

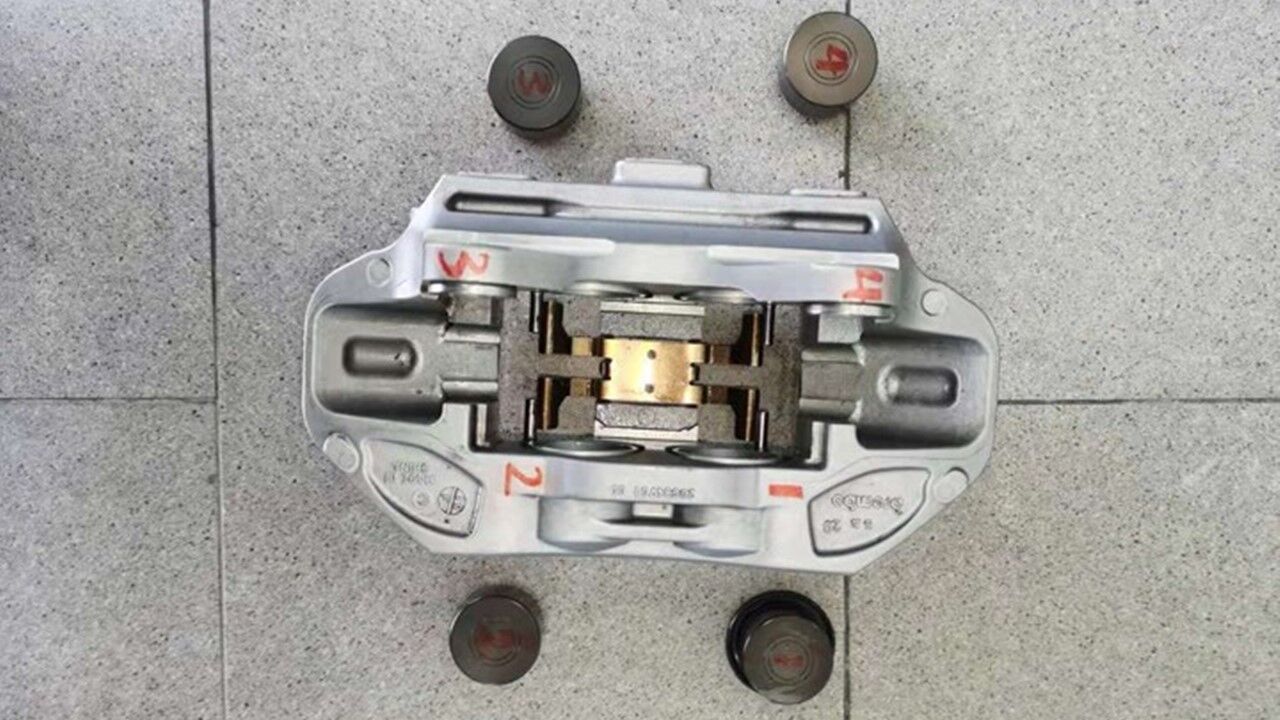

  18. 用压缩空气给制动钳加压,直到将所有活塞从制动钳中推出
    请勿损坏活塞表面,请勿在座内留下异物并标记位置

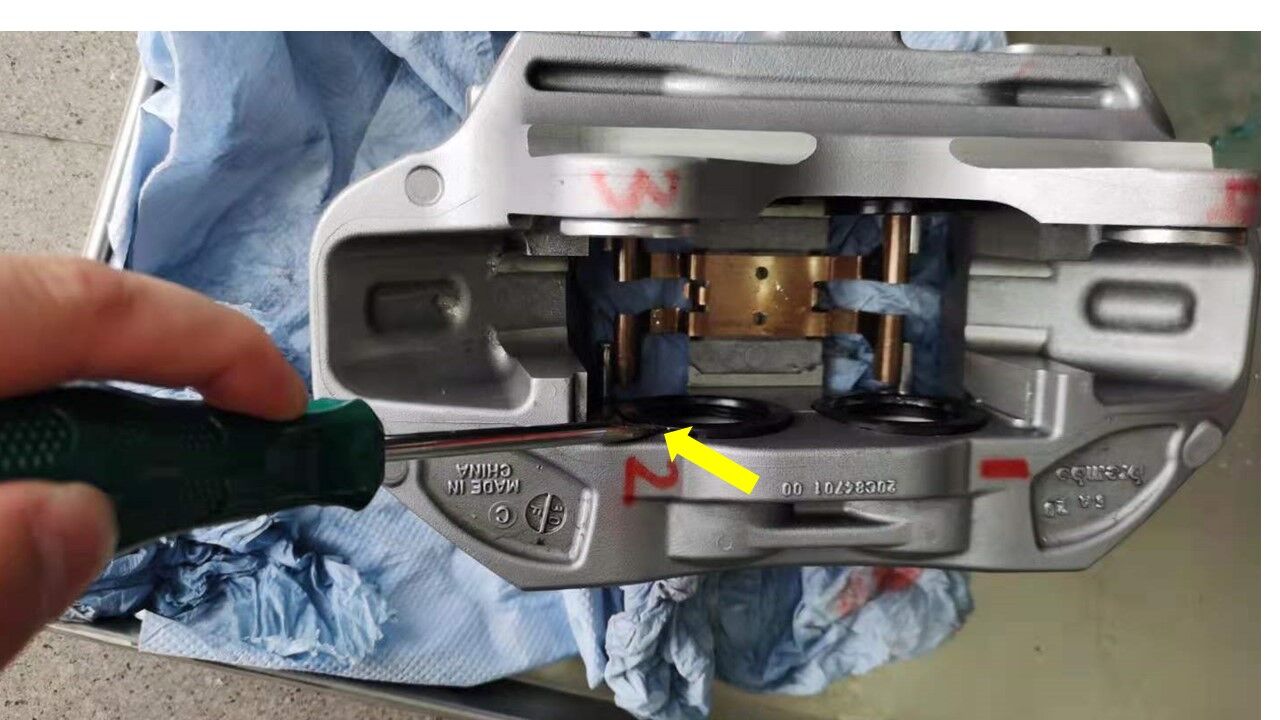

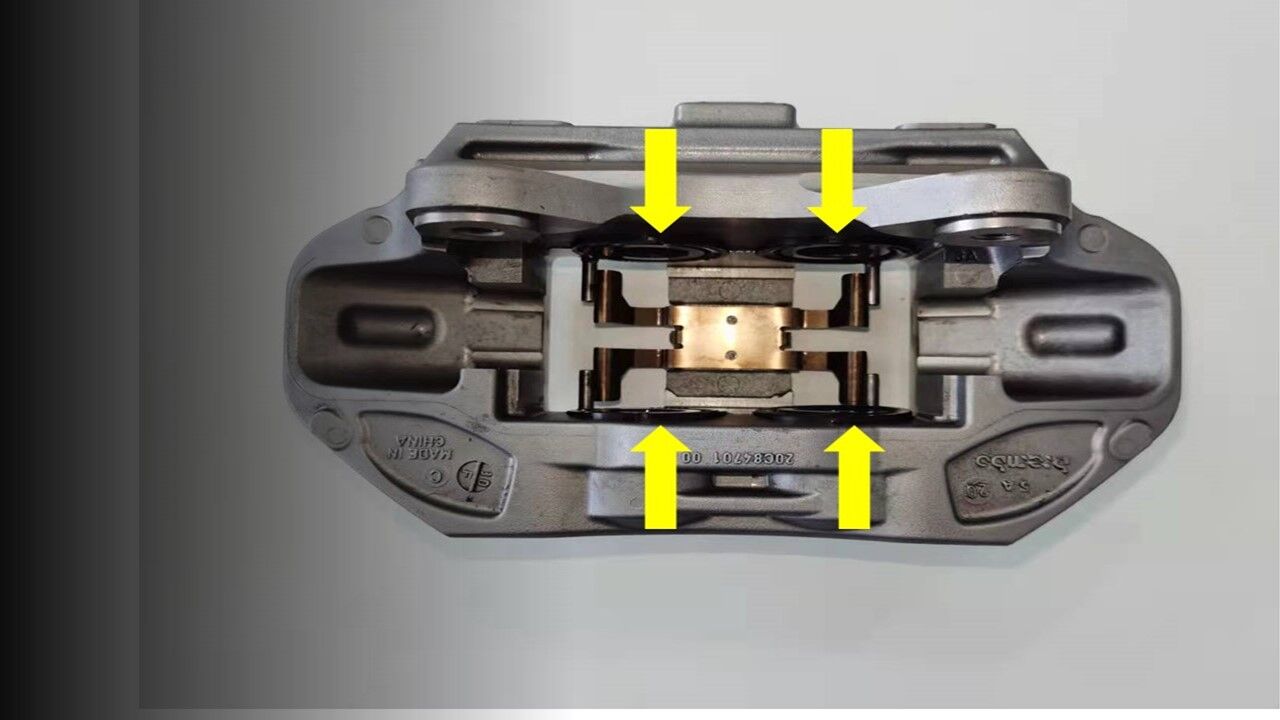

  19. 从制动钳上拆下防尘罩套件
    使用平头螺丝刀小心地取出左前制动钳防尘罩套件,注意请勿损坏制动钳表面
  20. 使用手刷和肥皂水清洁制动钳

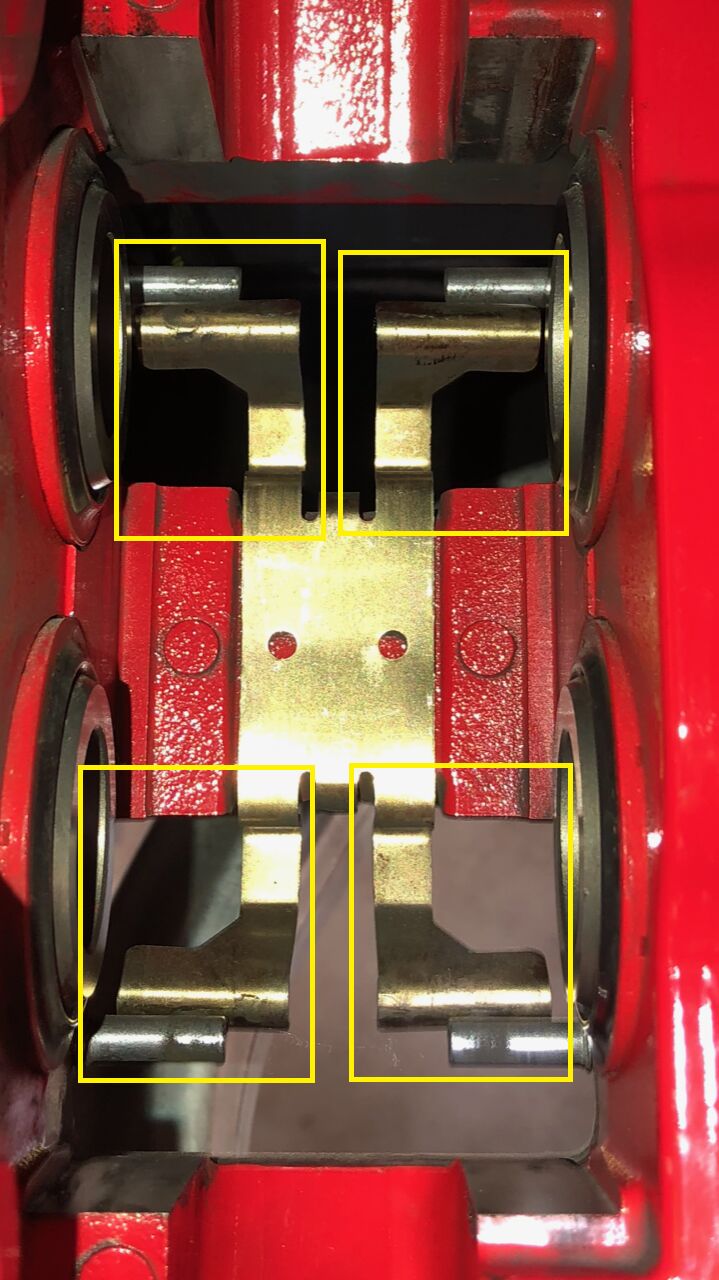

  21. 使用手刷和肥皂水清洁减振弹簧

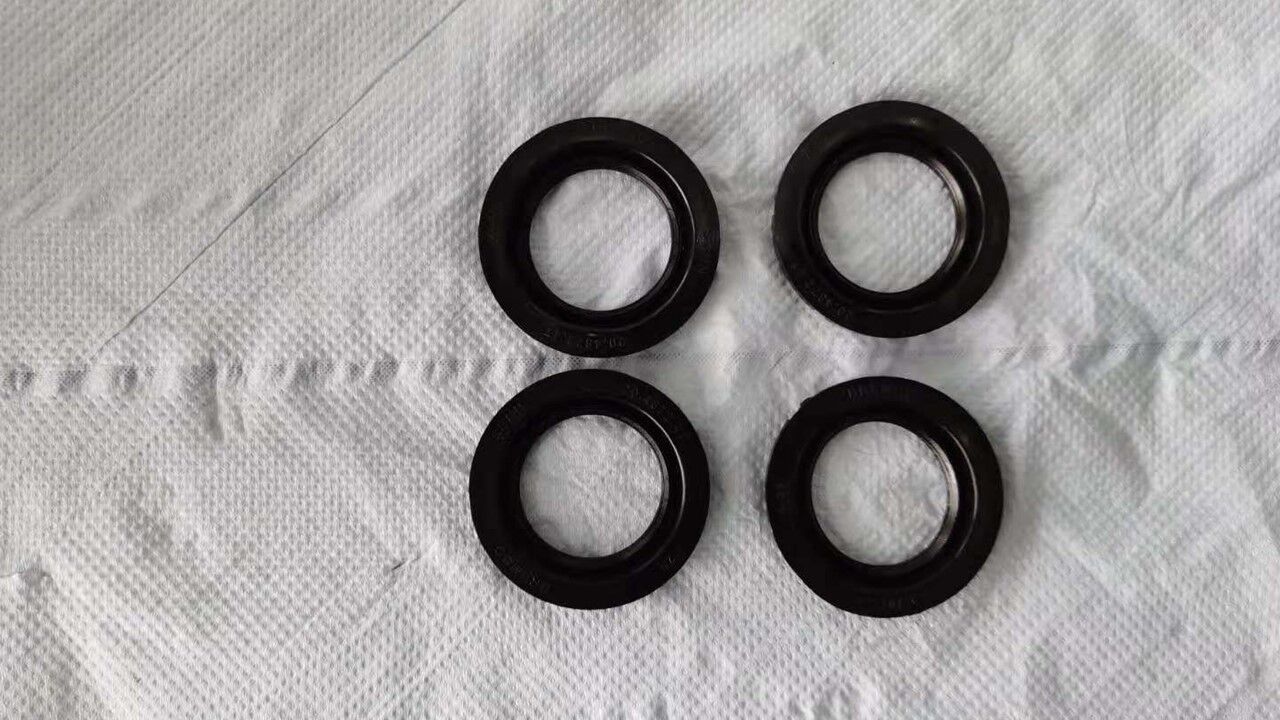

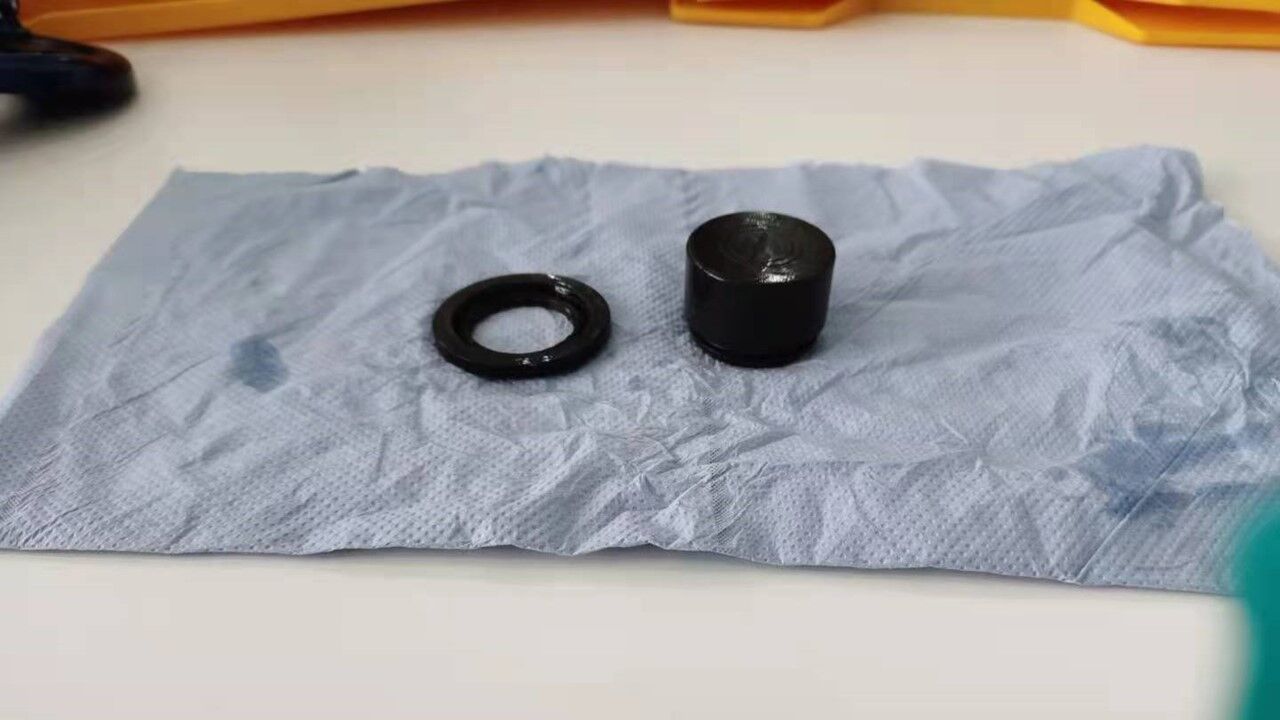

  22. 准备安装新的制动钳防尘罩套件
    安装前,使用无纺布和制动液清洁并润滑左前制动钳防尘罩套件和活塞

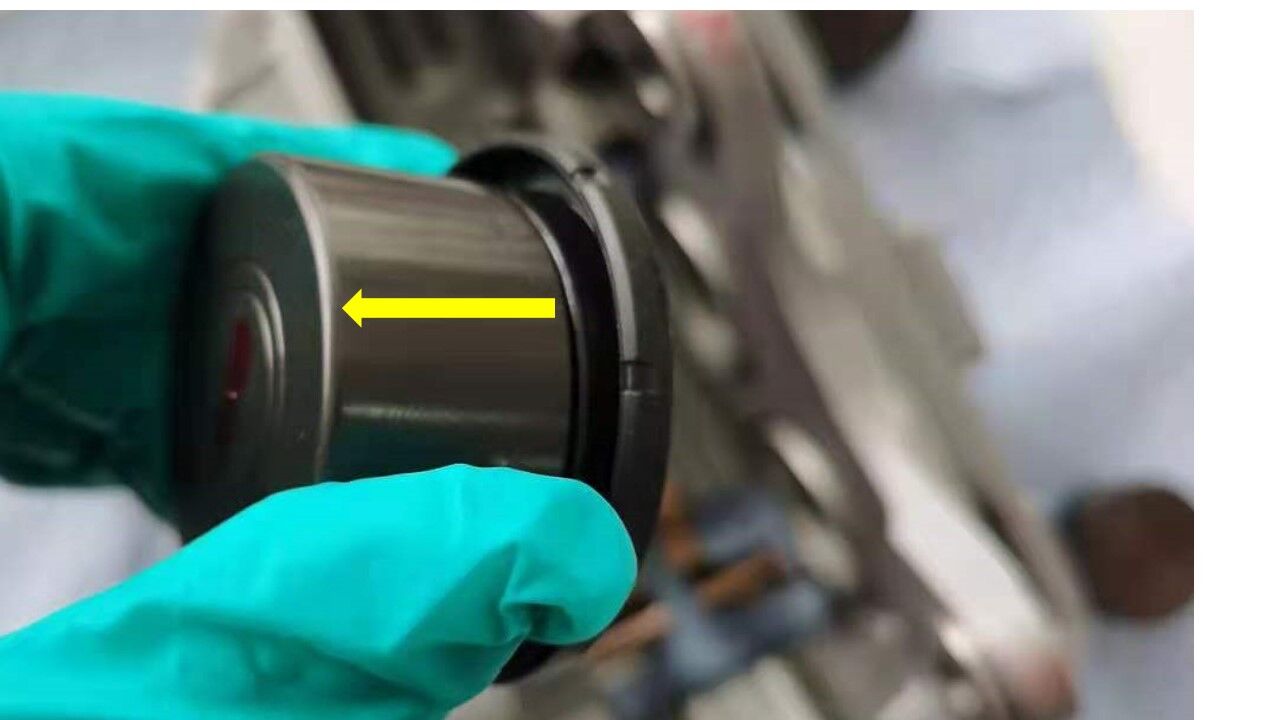

  23. 将活塞和制动钳防尘罩套件安装在一起,并均匀地压入底座
    在插入阶段,活塞必须与其座保持同轴,否则密封垫圈可能会损坏,将每个活塞推入其外壳中先前标记的位置,并检查活塞和制动钳防尘罩是否就位

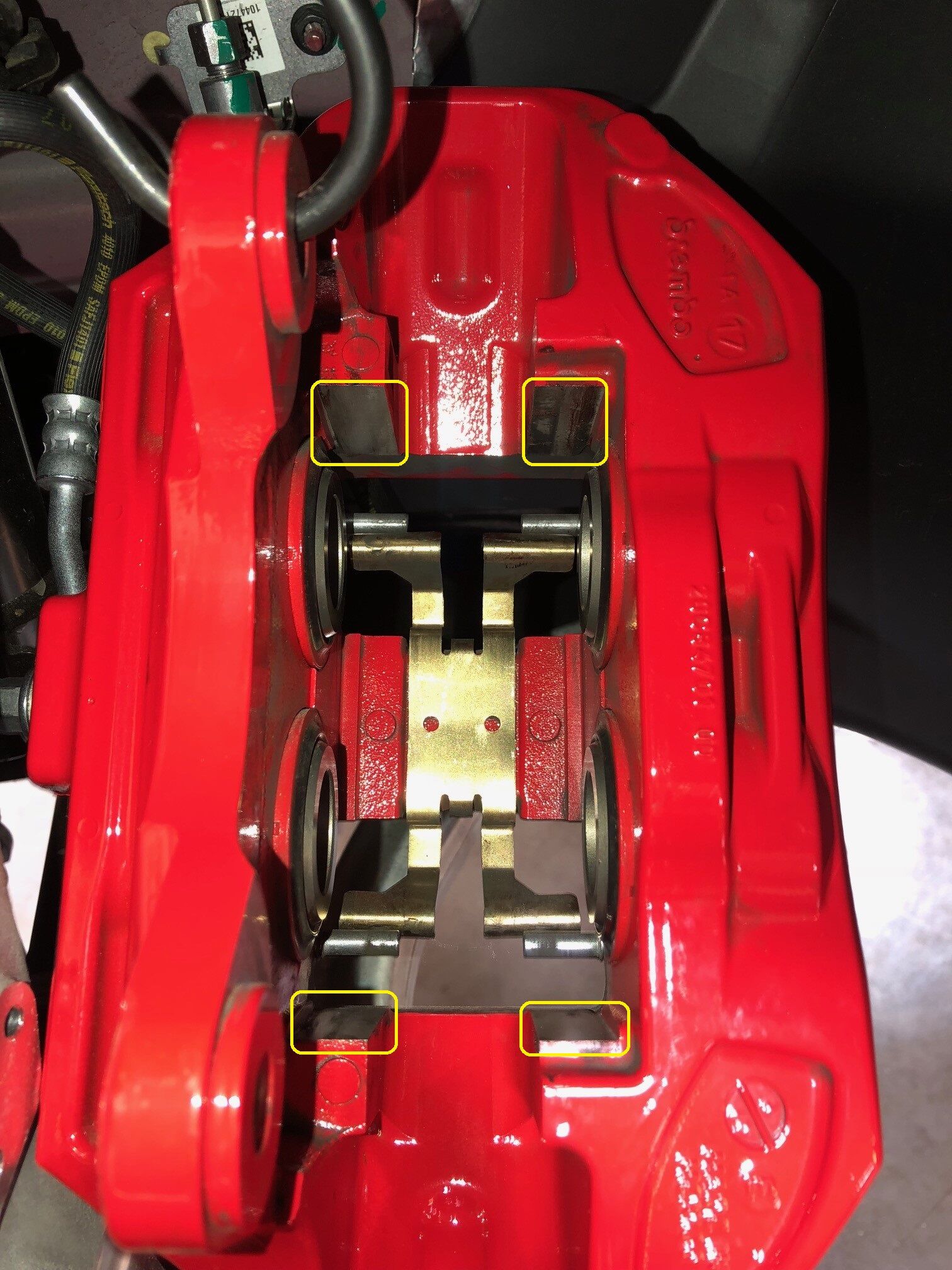

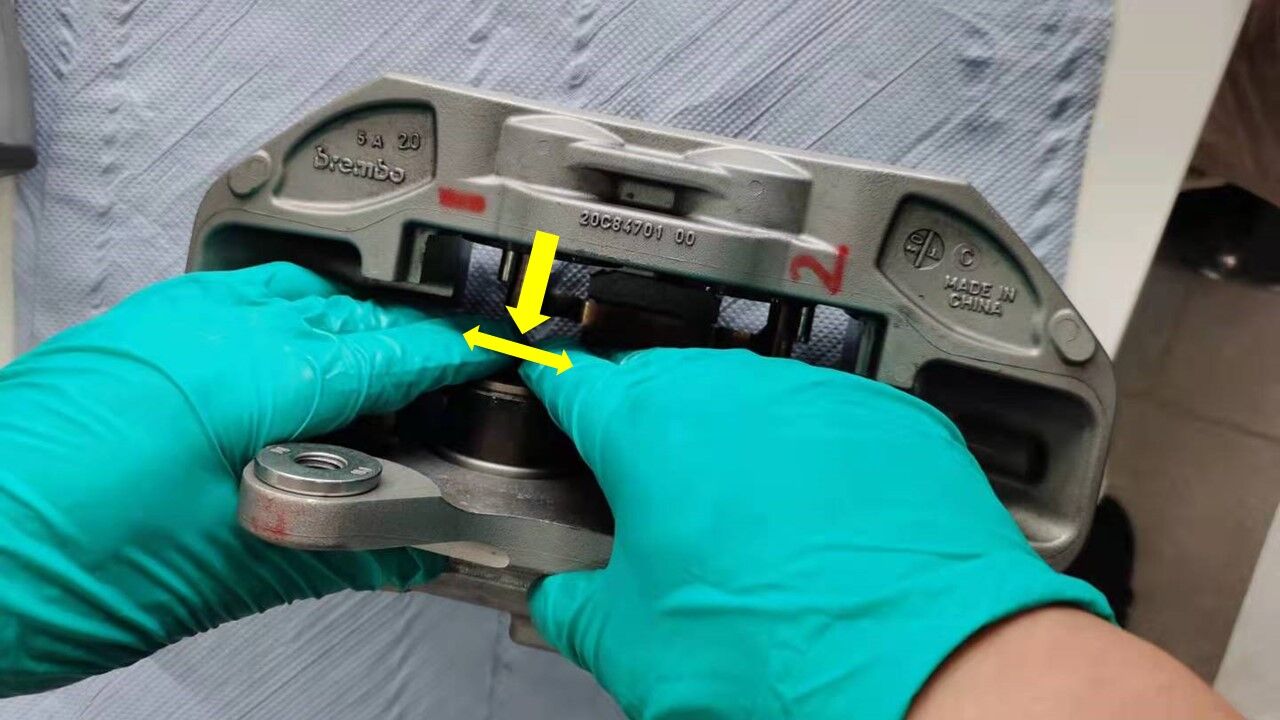

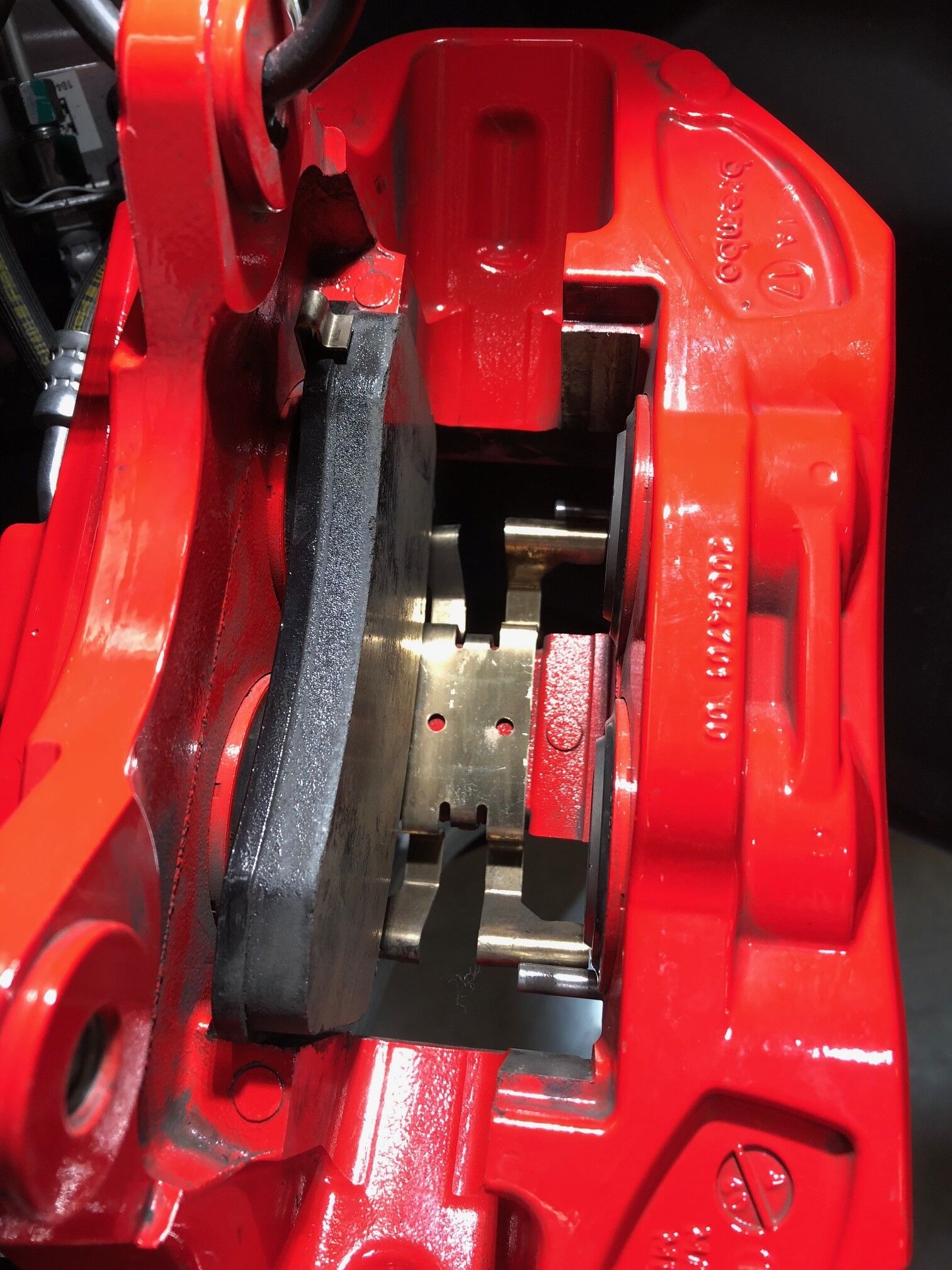

  24. 将内侧制动片安装到左侧制动钳上
    安装制动片时,将制动片向下推到减振弹簧上,然后将制动片滑动到固定销上。可能需要操作制动钳,以便更容易看到固定销
  25. 将外侧制动片安装到左侧制动钳上
    安装制动片时,将制动片向下推到减振弹簧上,然后将制动片滑动到固定销上。可能需要操作制动钳,以便更容易看到固定销
  26. 将左前制动钳安装到左前转向节上
    2 个螺栓,E18,94 Nm;安装新螺栓;使用油性记号笔标记
  27. 将左前制动软管放置到车辆上,以备安装
  28. 将左前震动支架安装到车辆上
    1 个螺母,10 毫米,6 Nm,1 个对准锁片
  29. 安装将左前制动管路固定到左前制动软管的螺母
    1 个螺母,12 毫米,16 Nm

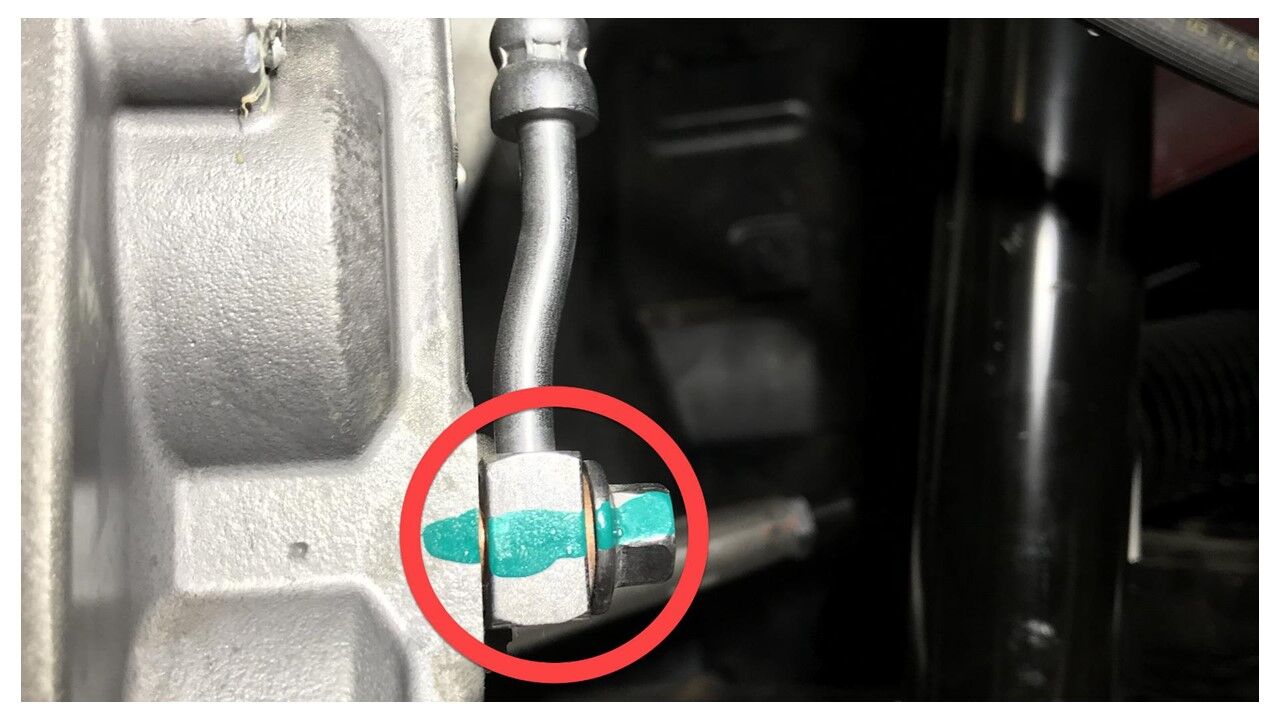

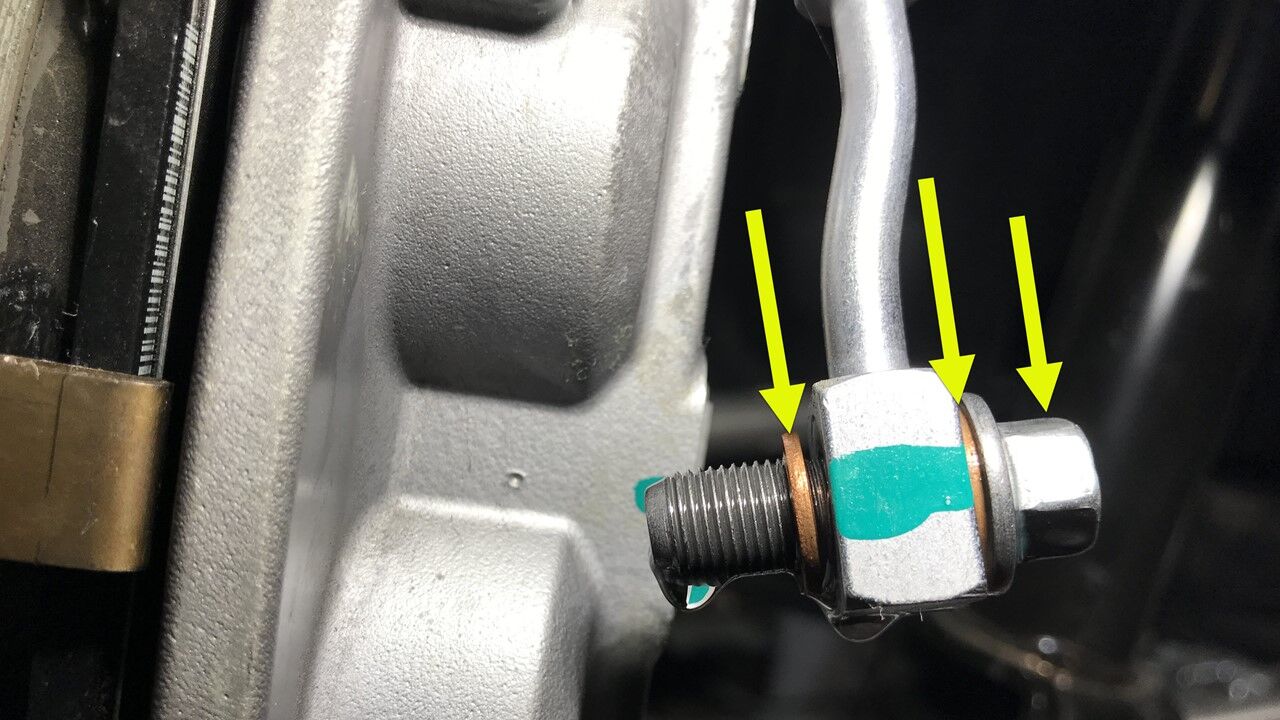

  30. 将左前制动软管安装到左前制动钳上
    1 个螺栓,11 毫米,42 Nm,2 个铜垫圈
  31. 取走车辆下方的放油盘
  32. 安装将左前制动钳软管固定到左前转向节的螺栓
    1 个螺栓,10 毫米,5 Nm
  33. 部分降下车辆并设定至锁止位
    将举升机升离锁止位,然后固定住释放杆,使锁具在车辆降下时保持活动自如;将车辆设置到适宜的作业高度
  34. 将制动排放器储液罐加至满位

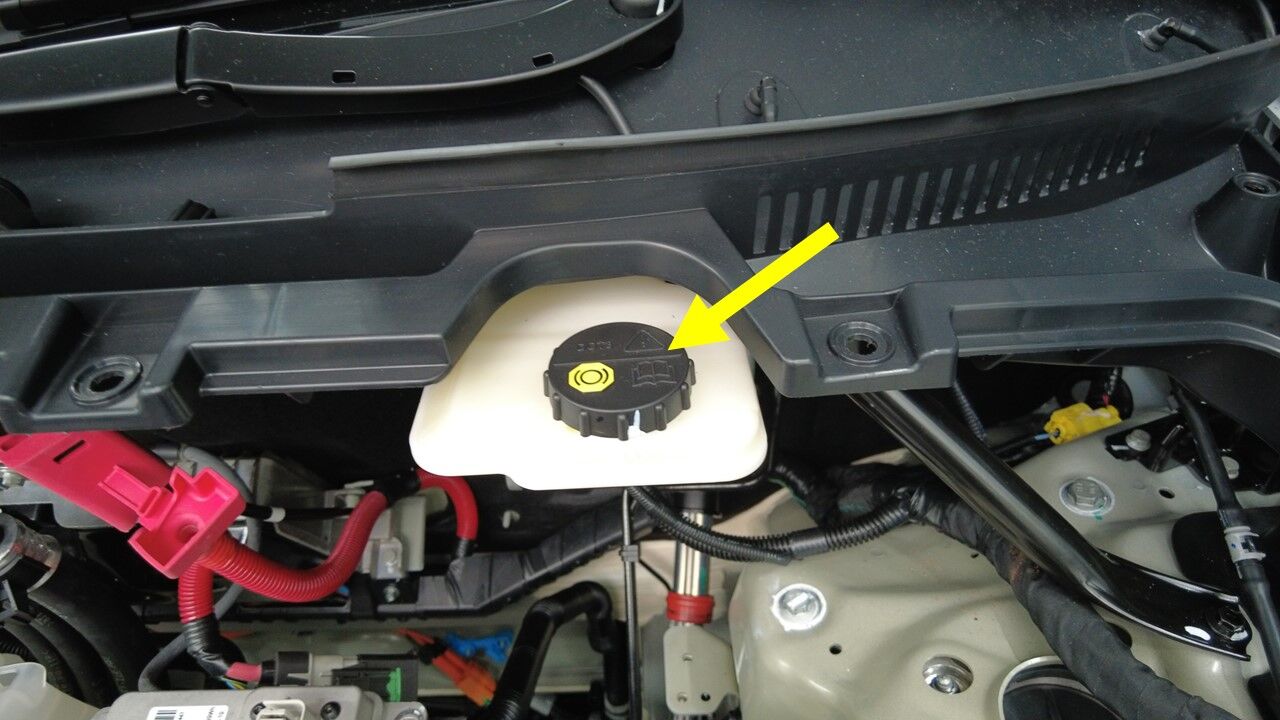

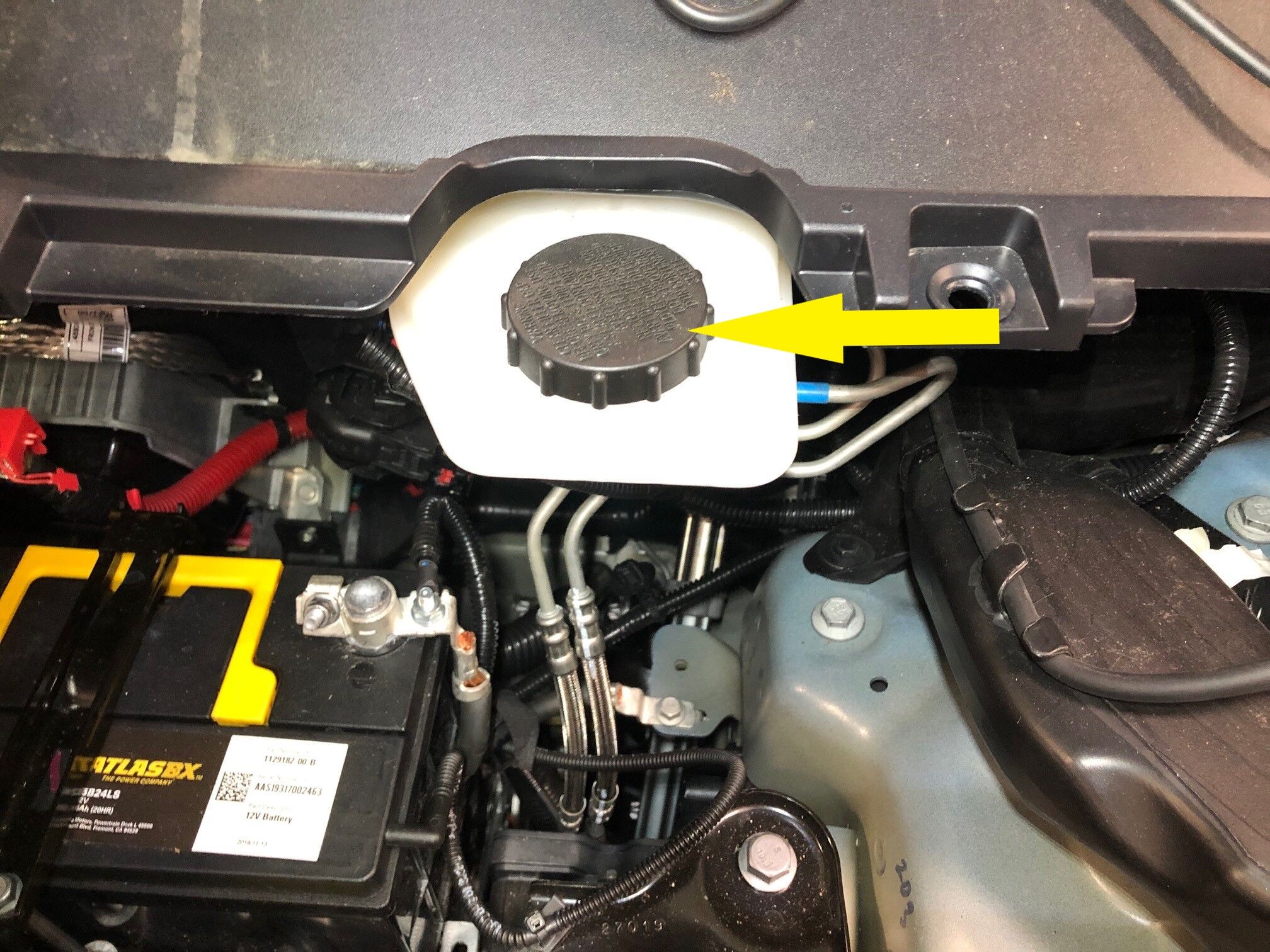

  35. 清洁制动液储液罐周围区域并取下制动液储液罐罐盖
  36. 加满制动液储液罐
    根据需要加满制动液

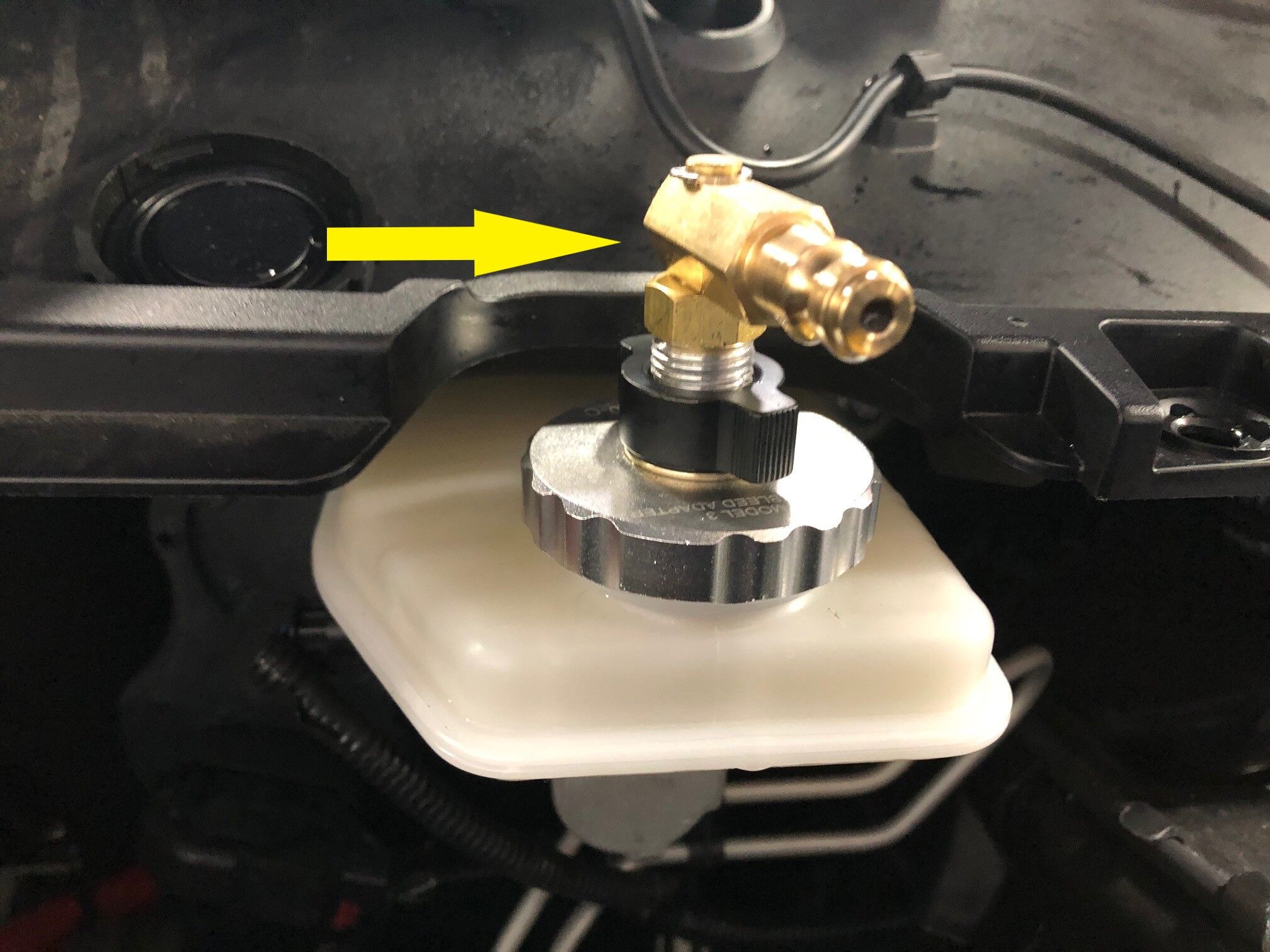

  37. 将压力排放器适配器安装到储液罐上

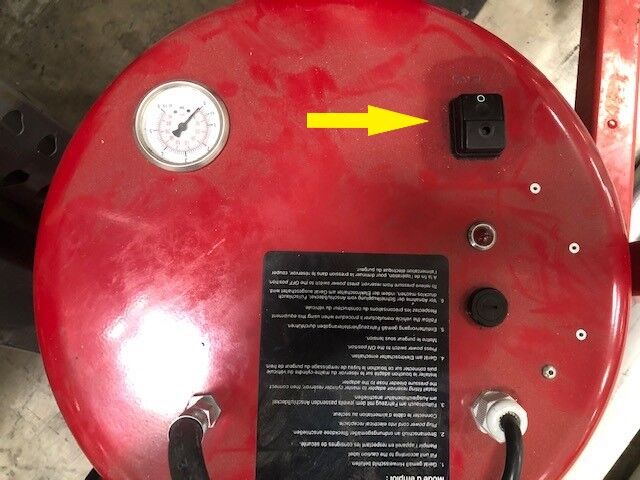

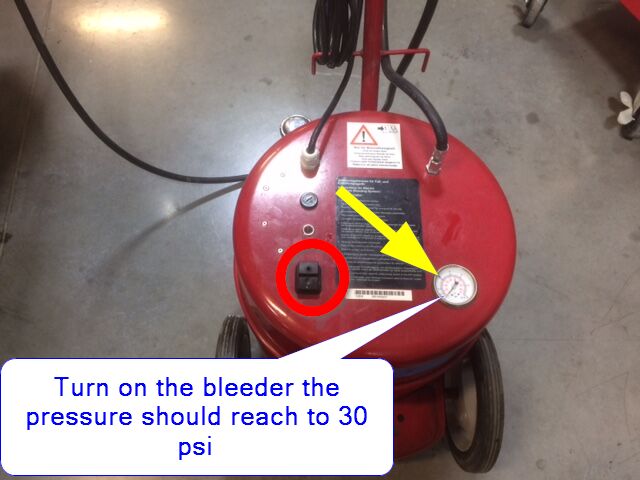

  38. 将制动液排放储液罐压力设置为 30 psi
    将电源连接到排放器并打开电源,将压力设置为 30 psi,将制动液排放储液罐固定到制动液排放适配器
  39. 使用 Toolbox 3.0 与车辆相连
  40. 选择 “Actions/Autodiag”,然后搜索 “bleed”

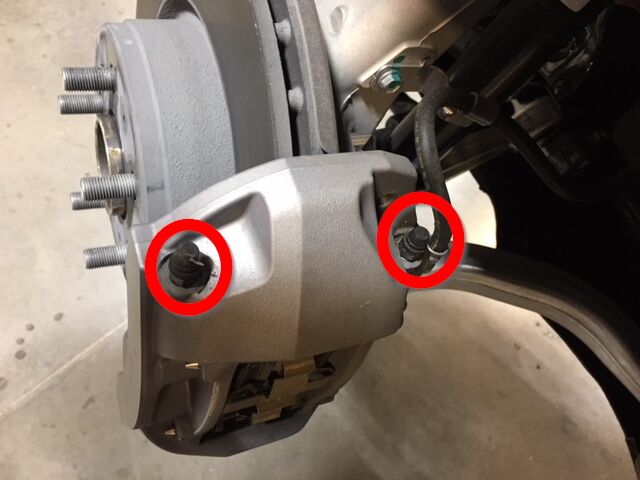

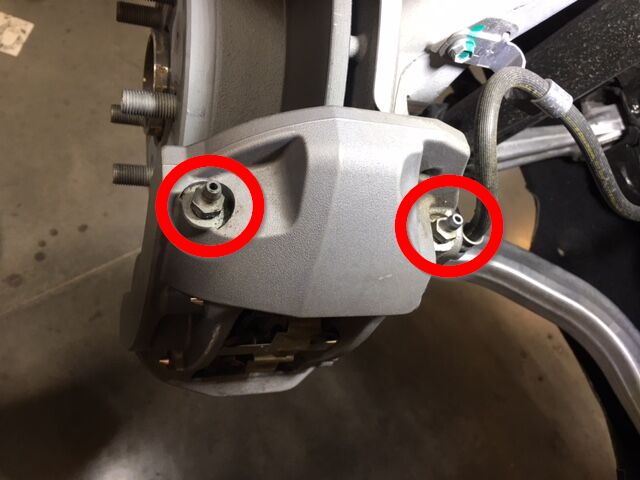

  41. 启动 ESP 前,拆下排放阀盖,将集液罐安装到左前制动钳外侧排放阀上
    2 个盖子
  42. 打开左前制动钳外侧排放阀,然后点击PROC_ESP_FRONT-L-REAR-R-BRAKE-BLEEDvia Service Mode:Chassis ➜ Brakes ➜ Brake Bleed FL-RRvia Service Mode Plus:
    • chassis ➜ ESP Post Replacement ➜ Bleed FL/RR Calipers
    • chassis ➜ ESP Replacement Panel ➜ Bleed FL/RR Calipers
    • chassis ➜ IBST Replacement Panel ➜ Bleed FL/RR Calipers
    via Toolbox:(link)
    旁边的 “Play” 按钮,选择 “Run” 以启动 ESP,待泵停止运行后关闭排放阀,之后对内侧排放阀重复此过程,最后再对外侧排放阀再次重复此过程
    2 个排放阀,11 毫米,18.5 Nm (+/- 2 Nm) 基础制动钳和增强版制动钳

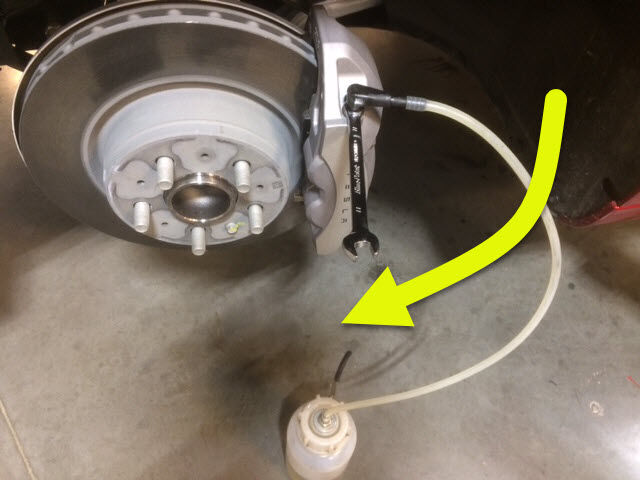

  43. 重复上述步骤,直至左前制动钳排放阀排出的制动液清澈且无气泡
    2 个排放阀,11 毫米,18.5 Nm (+/- 2 Nm) 基础制动钳和增强版制动钳
  44. 拆卸集液罐;紧固左前制动钳排放阀,然后安装盖子
    2 个盖子,2 个排放阀,11 毫米,18.5 Nm (+/- 2 Nm) 基础制动钳和增强版制动钳

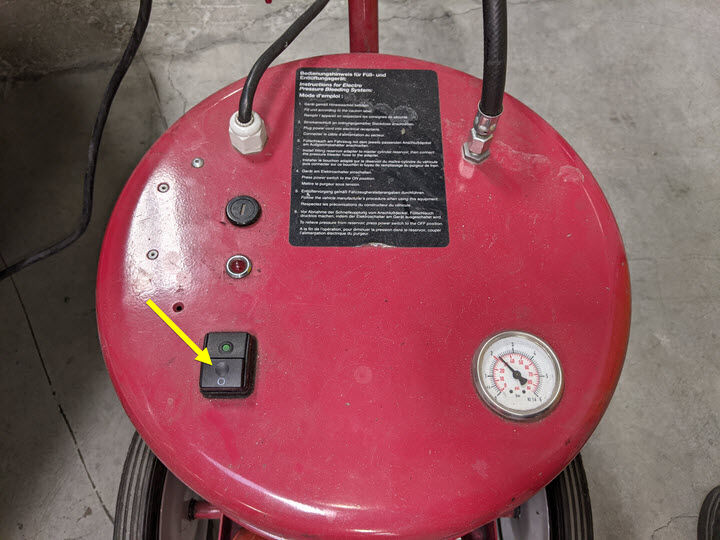

  45. 关闭制动液排放储液罐电源并将制动液排放储液罐从制动液排放适配器上拆下
  46. 从储液罐上拆下压力排放器适配器

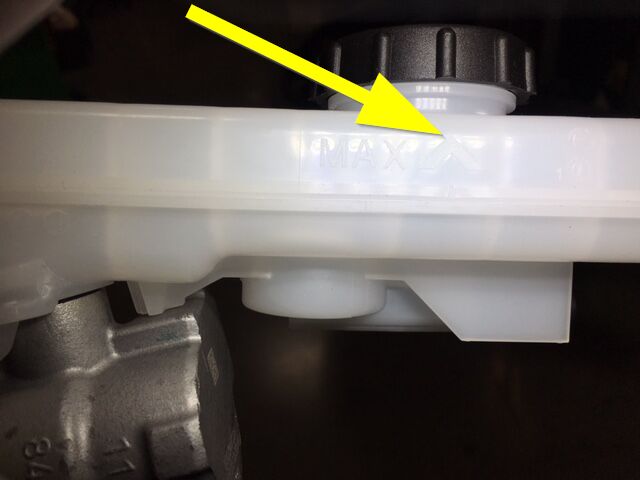

  47. 检查液位
    必要时加满
  48. 安装制动液储液罐罐盖
  49. 轻踩制动踏板几次,确保制动踏板触感正常
  50. 使用Toolbox 3
    1. 选择 Actions 选项卡,然后搜索 “刚度”
    2. 选择 ODIN 例行程序TEST_BRAKE_X_STIFFNESS-TEST-SERVICEvia Service Mode:Chassis ➜ Brakes ➜ Brake Stiffness Testvia Service Mode Plus:chassis ➜ ESP Replacement Panel ➜ Stiffness Testvia Toolbox:(link),然后点击例行程序链接。
    3. 如果已更换制动片或制动盘,请选择 "Action_Type" 下的UNBURNISHED。否则请选择BURNISHED
    4. 点击RUN,然后等待例行程序完成。
      测试期间,请勿踩下制动踏板。
  51. 从以太网端口上拔下高速数据线缆,以断开 Toolbox 3.0 与车辆的连接
  52. 部分升起车辆,然后将举升机降落至锁止位
    将车辆设置到适宜的作业高度;务必在听到两侧的锁发出清晰的锁止声之后再降下,否则车辆可能会发生侧倾
  53. 安装左前轮毂
    5 个螺母,21 毫米,175 Nm;先手动拧紧带耳螺母,然后再使用电动工具
  54. 降下车辆,直至轮胎接触到地面
    将举升机升离锁止位,然后固定住释放杆,使锁具在降下车辆时保持活动自如
  55. 紧固左前轮毂
    5 个螺母,21 毫米,175 Nm
  56. 安装左前轮毂盖
    1 个盖子;将气门嘴与轮毂盖腔体对齐
  57. 安装后挡板
    14 个卡子;固定前备箱后围,防止其在接合前部卡子时弯曲
  58. 关闭前备箱盖
  59. 将车辆驶离举升机
    完全降下举升架臂,如果需要,将其从车辆下部移走;将悬架退出“Jack 模式”(如有配备)
  60. 升起左前车窗
  61. 关闭左前车门
  62. 进行道路测试并磨合制动器,确保制动踏板触感和性能正常
    根据最新 FRT (33013000)
