屏蔽前端 - 针脚 - 充电接口（北美）（未损坏）（拆卸和更换）
校正代码 44012112 0.18 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 1552269-00-A 屏蔽前端安装工具，Model 3
- 1076921-00-B 绝缘万用表，Fluke 1507 （北美地区）
- 1108272-00-B 变流器逻辑连接器盖，3DU
- 1130480-00-A 超薄测试探针，Fluke TP38
- 1076899-00-A 防静电 Express Plus HEPA 真空吸尘器
警告
只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项
。
警告
执行暴露在高压之下的任何程序之前，请取下佩戴的所有首饰（手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等），并取出口袋中的所有物品（钥匙、硬币、钢笔、铅笔、工具、钮扣等）。
警告
如果需要为了安全地执行程序而佩戴矫正护目镜，请确保护目镜牢固地固定到头上并且不会掉落。
警告
执行此程序时需要穿戴适当的个人防护装备 (PPE)：
- 高压 (HV) 绝缘手套
- 皮革手套保护罩
- 高压绝缘手套测试器
- 护目镜
- 电气绝缘保护安全鞋
警告
手套充气机是测试高压绝缘手套的唯一推荐方式。开始此程序前，需确认两只高压绝缘手套均通过测试。如果任何一只手套未通过充气检测，则需弃置这副手套。
警告
确保高压绝缘手套未过期。高压绝缘手套有效期为印在手套上的测试日期后 12 个月内，但首次使用后，即使手套仍处于上述 12 个月有效期内，也只能使用 6 个月。
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
拆卸
- 打开左侧车门，降下所有车窗。
- 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 打开充电接口盖板。
- 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
- 戴上高压手套、皮质外手套和其他个人防护装备 (PPE)，在得到指示前请勿将其取下。
- 执行充电接口电压检查程序。请参阅充电接口电压检查。
-

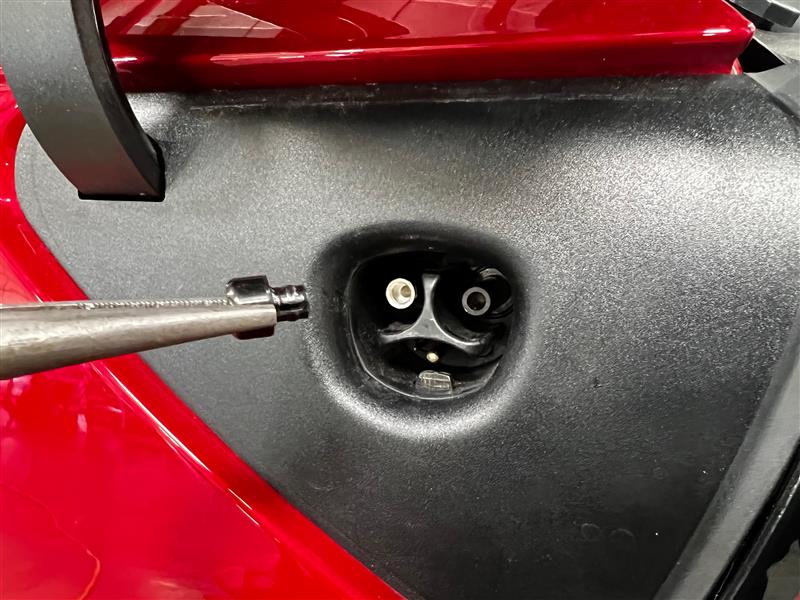

使用尖嘴钳小心地将屏蔽前端拉离充电接口总成，将其从车上拆下。对其余屏蔽前端重复此步骤。
-
检查充电接口是否存在任何已损坏针脚屏蔽前端残件或碎片，并使用防静电 (ESD-safe) 真空吸尘器将其从充电接口总成上清除。
注一些残件可能需要使用尖嘴钳、弯曲手术钳或袖珍螺丝刀才能取出。
安装
-

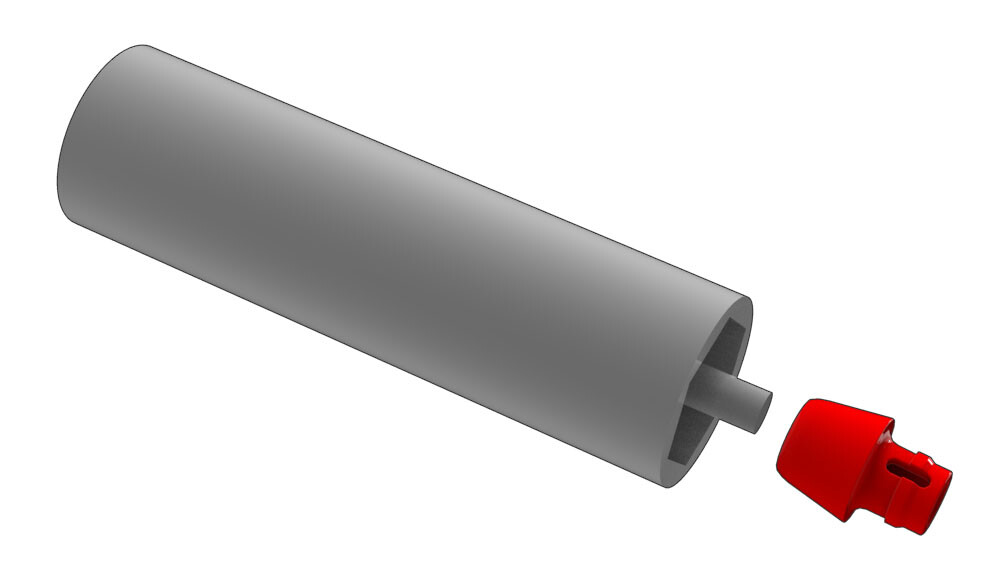

将一个新的充电接口针脚屏蔽前端安装到屏蔽前端安装工具的针脚上（如图所示）。
提示： 也可以使用以下工具：
- 3 毫米六角套筒
- 6 英寸加长件
-
使用无弹力锤将充电接口针脚屏蔽前端敲入充电接口针脚中，直至完全就位。
- 为其他新充电接口针脚屏蔽前端重复第1步和第2步。
- 脱下皮质外手套、高压手套和其他高压个人防护装备 (PPE)。
- 重新连接 12V 电源。请参阅12V/低压电源（断开和连接）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 验证车辆充电正常。
