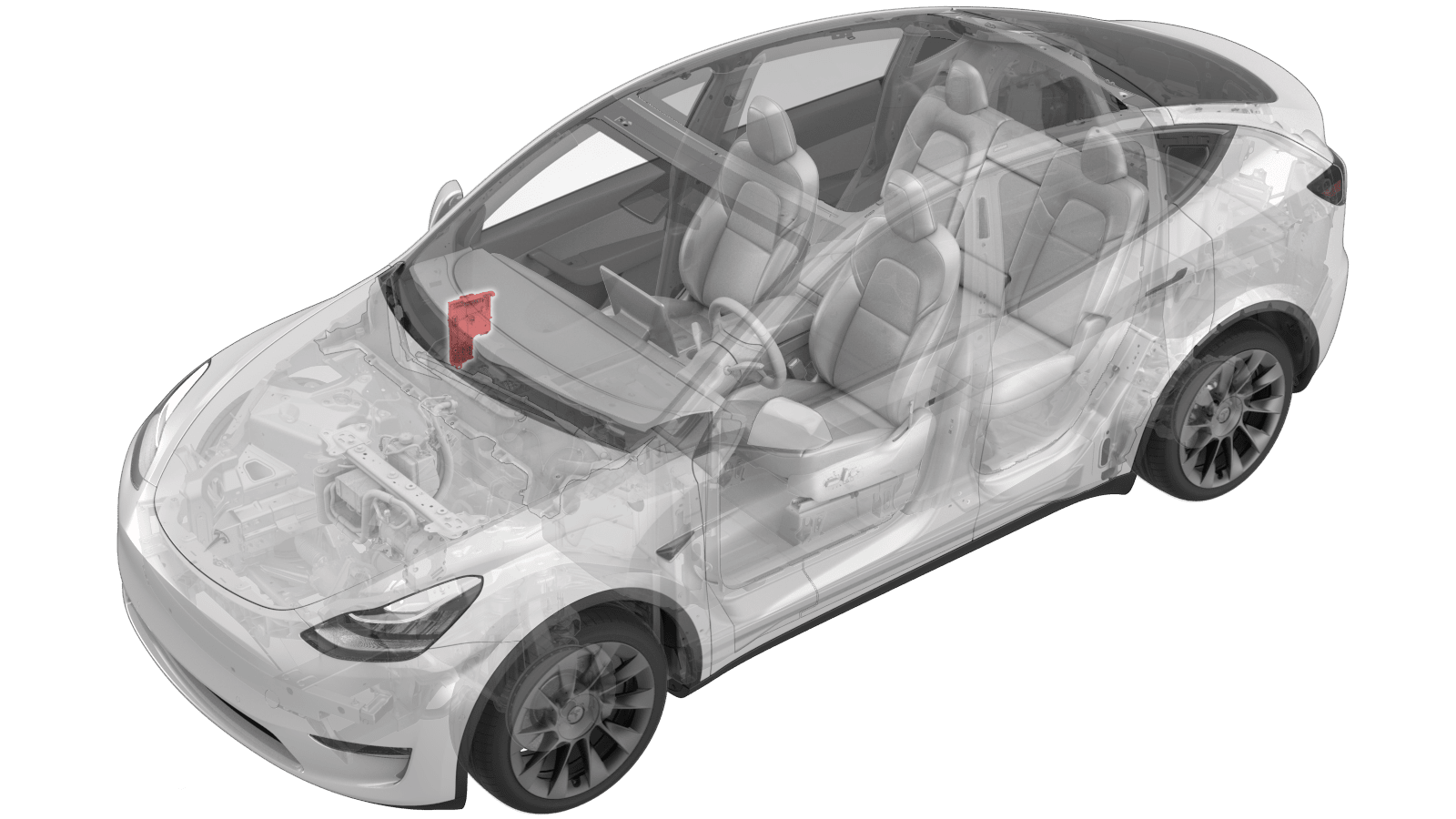

模块 - 车身控制器 - RH（拆卸和更换）

校正代码 17152202 0.72 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 模块 - 车身控制器 - RH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将右侧车身控制器模块固定到车辆的螺栓
6 Nm (4.4 lbs-ft)
  • 10 毫米套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
  • 2 英寸加长件
重复使用

拆卸

  1. 打开所有车门，降下所有车窗。
    Informational PurposesAn informational icon, calling your attention
    注
    锁定左后和右后车门，以防断电时意外关闭。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  3. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  4. 拆下仪表板左侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  5. 拆下左侧气波端盖。请参阅端盖 - 气波 - LH（拆卸和更换）。
  6. 重复第4步和第5步，完成车辆右侧相关操作。
  7. 拆下右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  8. 拆下右侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  9. 拆下仪表板主饰板。请参阅饰板 - 仪表板 - 主（拆卸和更换）。
  10. 拆下右前脚垫。
  11. 拆下副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位（左侧驾驶）（拆卸和更换）。
  12. 拆下副驾位膝部气囊。请参阅气囊 - 膝部 - 副驾位（拆卸和更换）。
  13. 拆下手套箱。请参阅手套箱 - 有膝部气囊（拆卸和更换）。
  14. 拆下中控台右侧面板处地毯。请参阅侧板 - 中控台 - LH（拆卸和更换）。

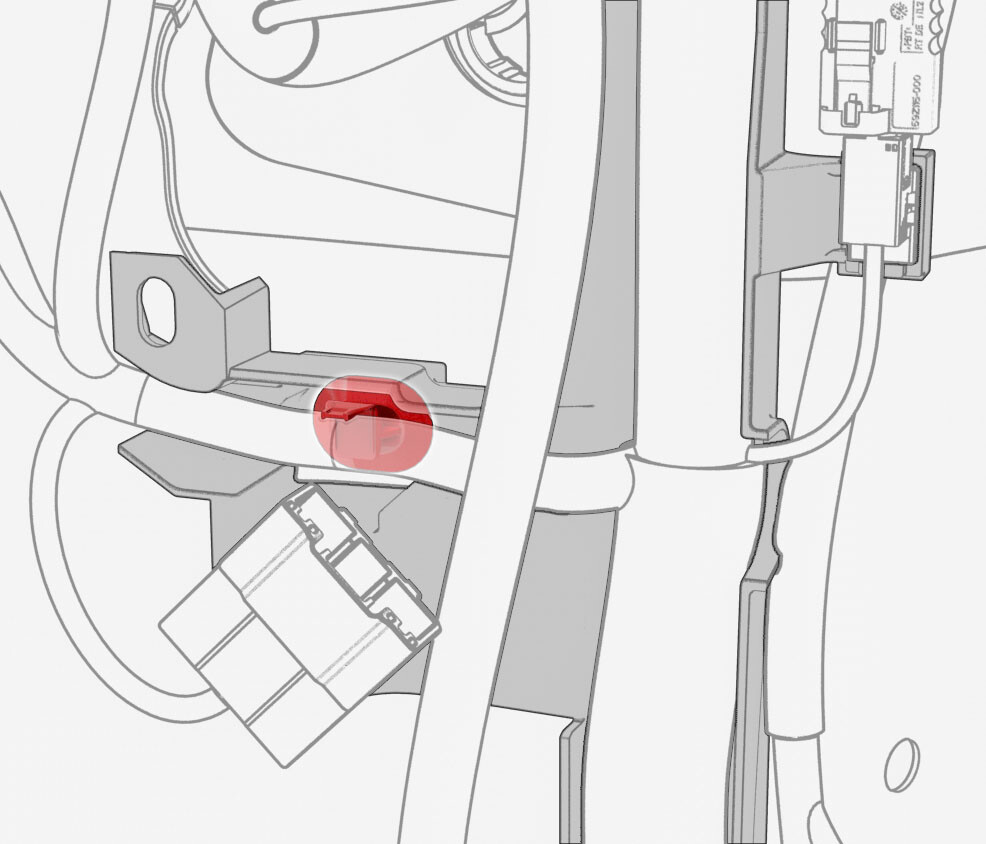

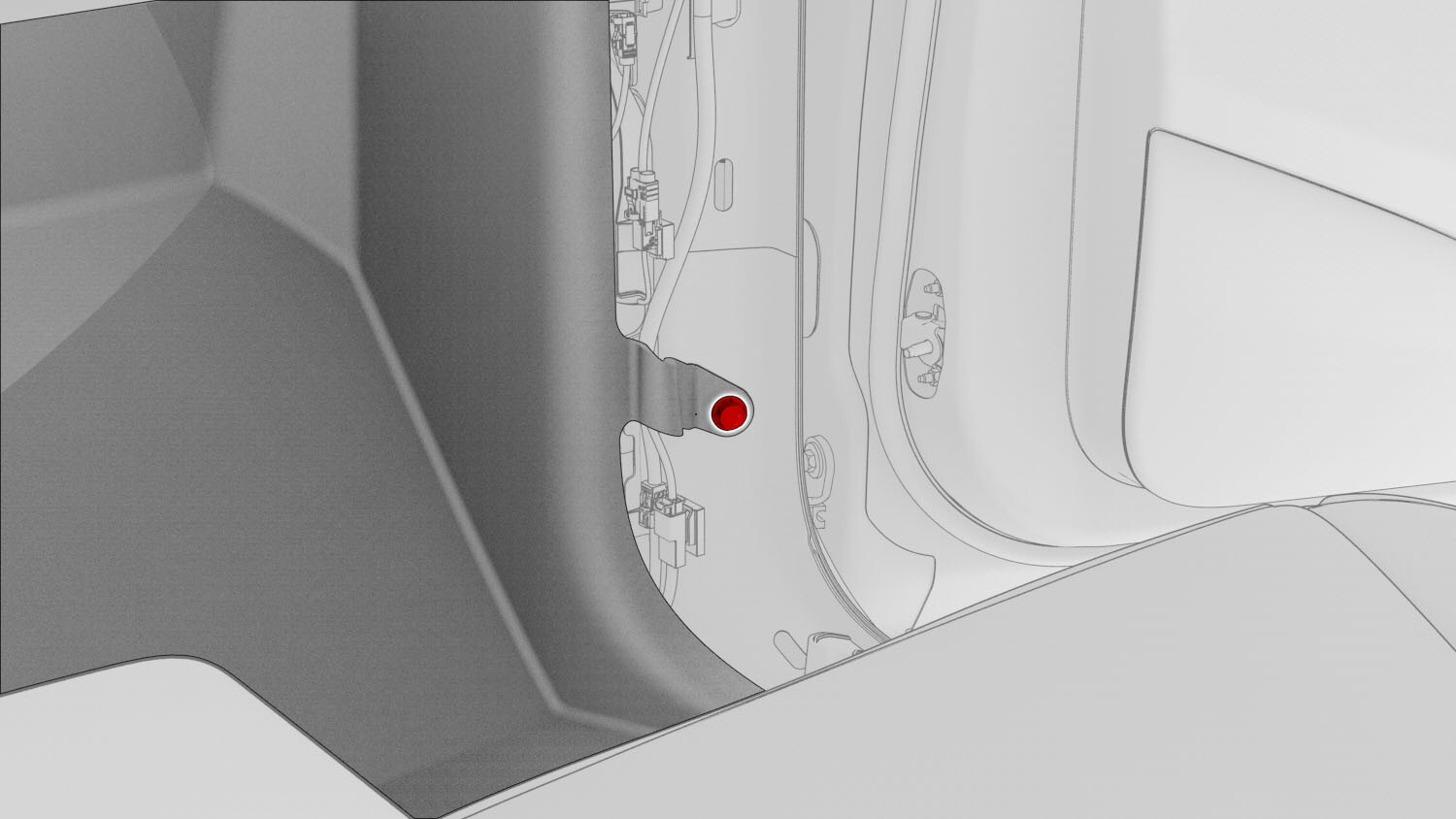

  15. 松开将右前地毯固定到右侧右侧 A 柱处车身的卡子。
  16. 向后折叠右前地毯。

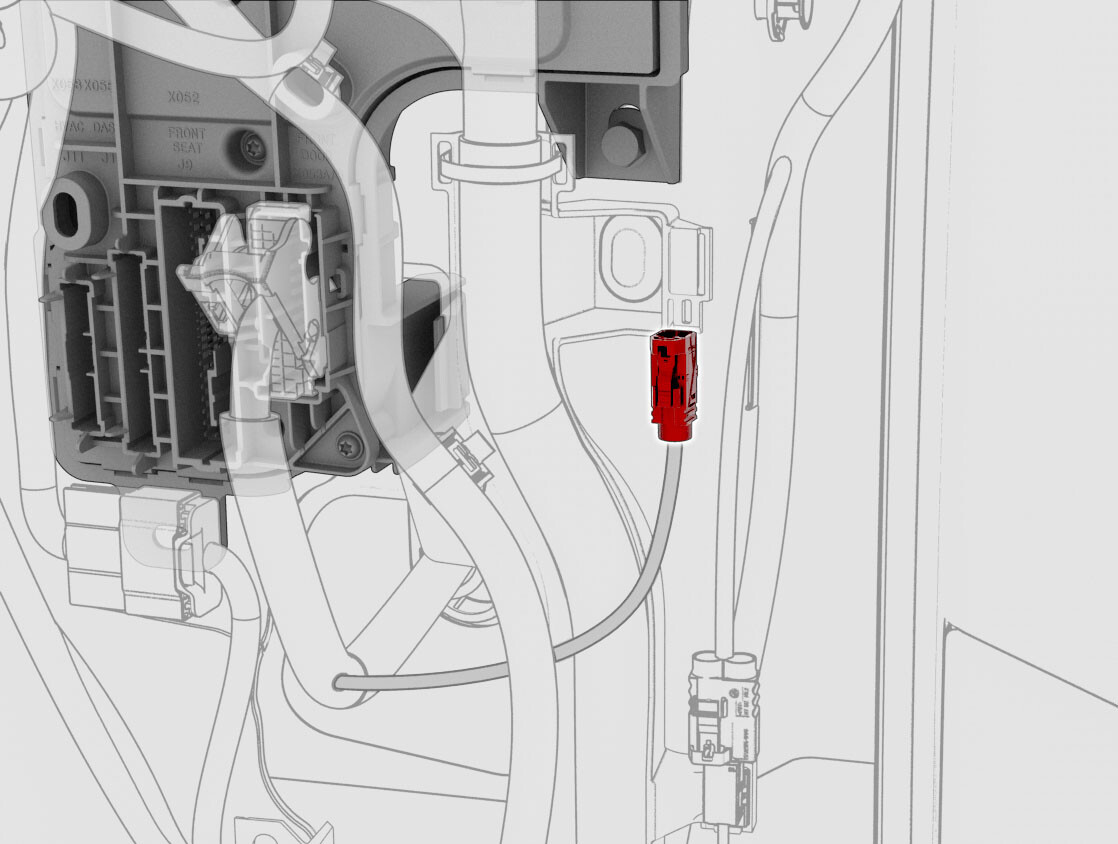

  17. 断开同轴电缆连接器。
  18. 断开连接器与右侧 A 柱下部区域线束导件的连接。

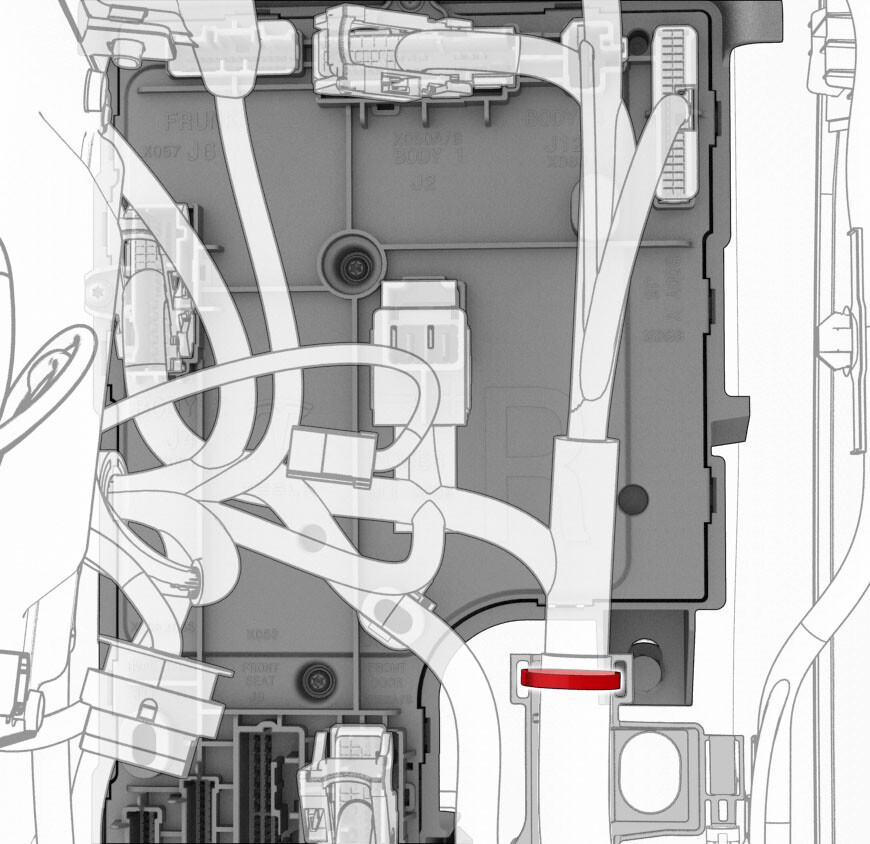

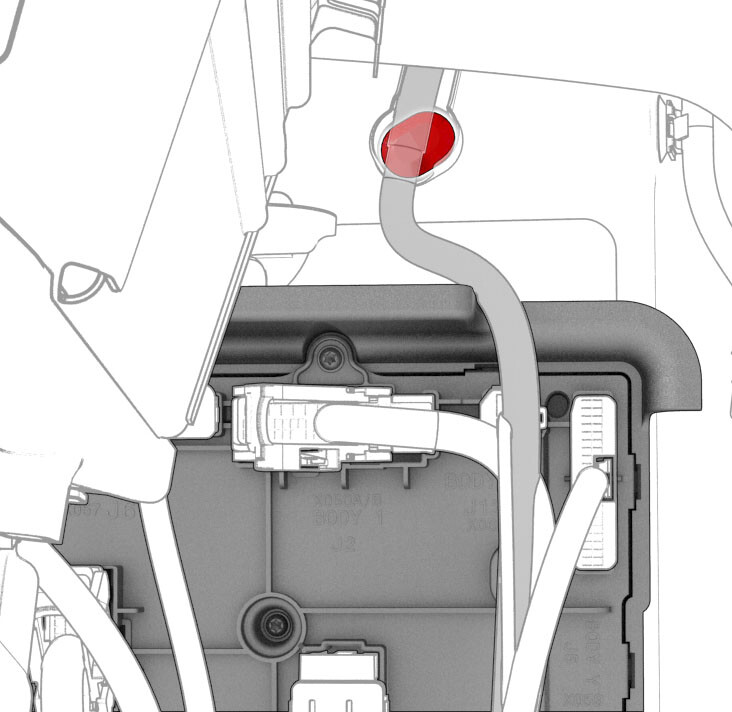

  19. 松开将右侧车身线束固定到右侧车身控制器模块区域的夹子（2 个）。
  20. 松开将右侧车身线束固定到仪表板的夹子（2 个）。

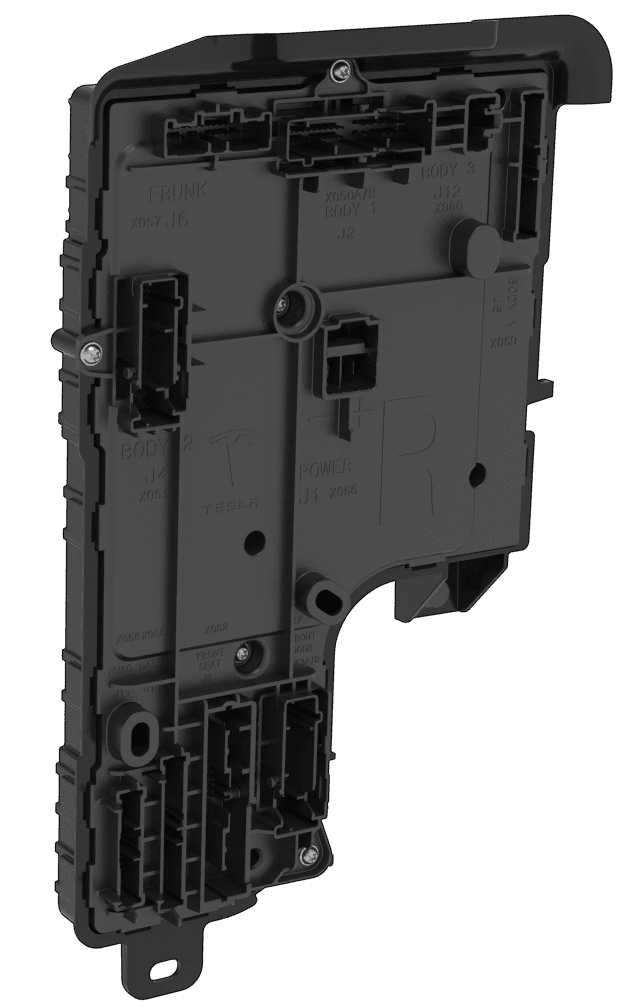

  21. 松开连接器锁，然后将 J2 车身电气连接器从右侧车身控制器模块上断开。

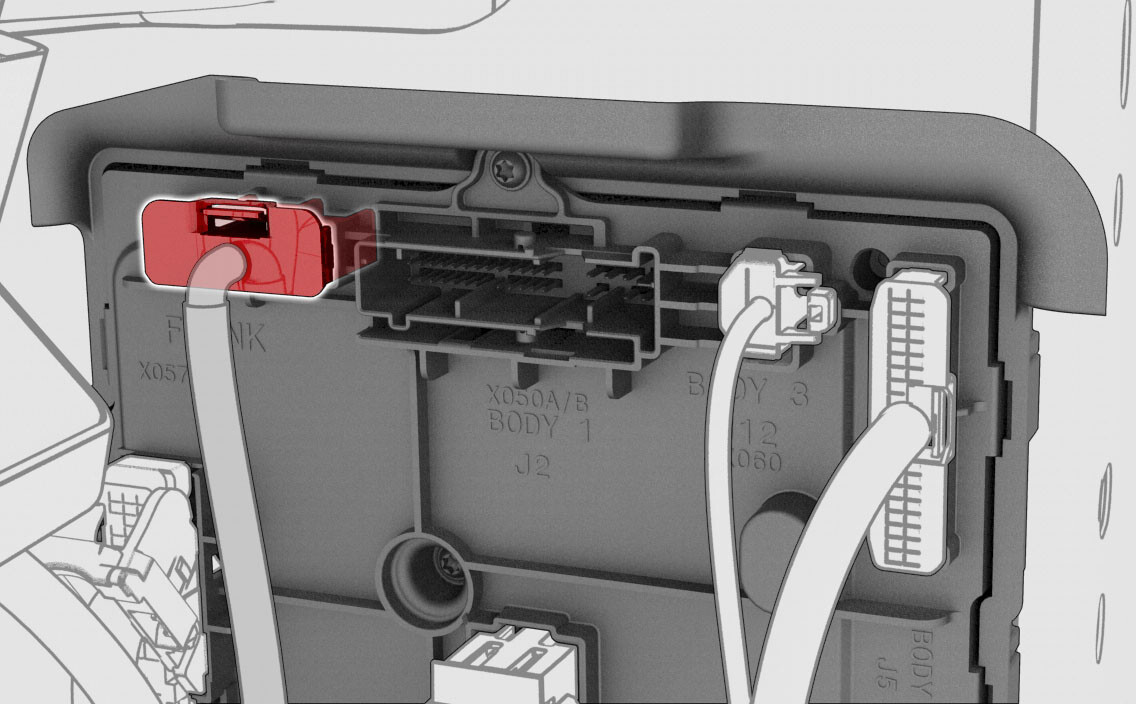

  22. 将 J6 前备箱储物单元电气连接器从右侧车身控制器模块上断开。

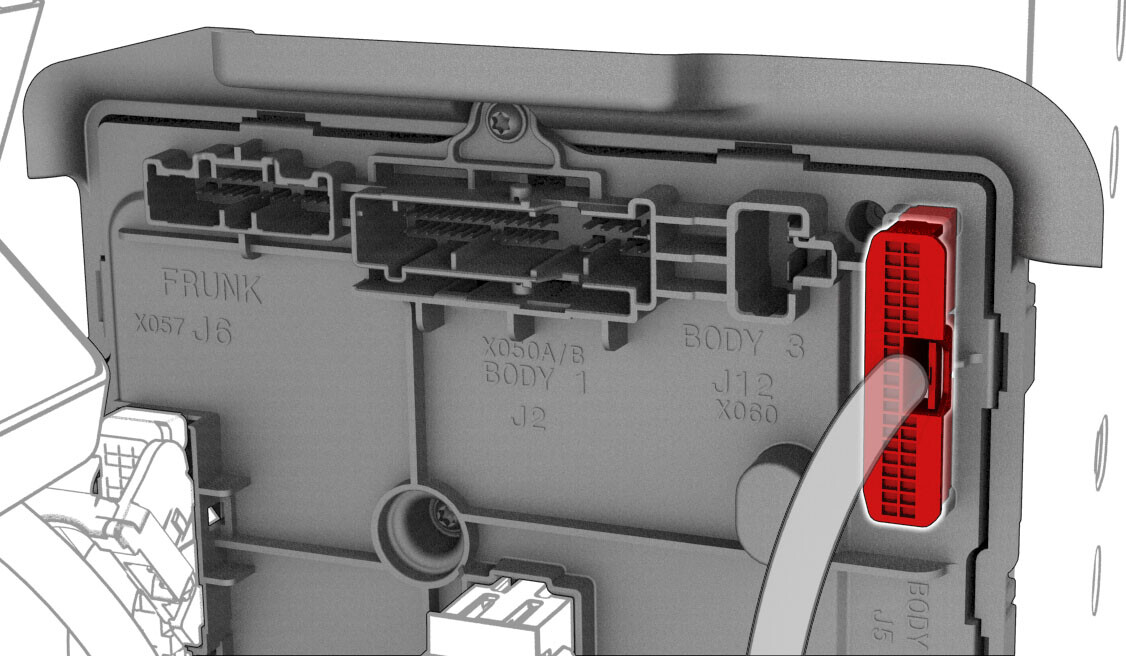

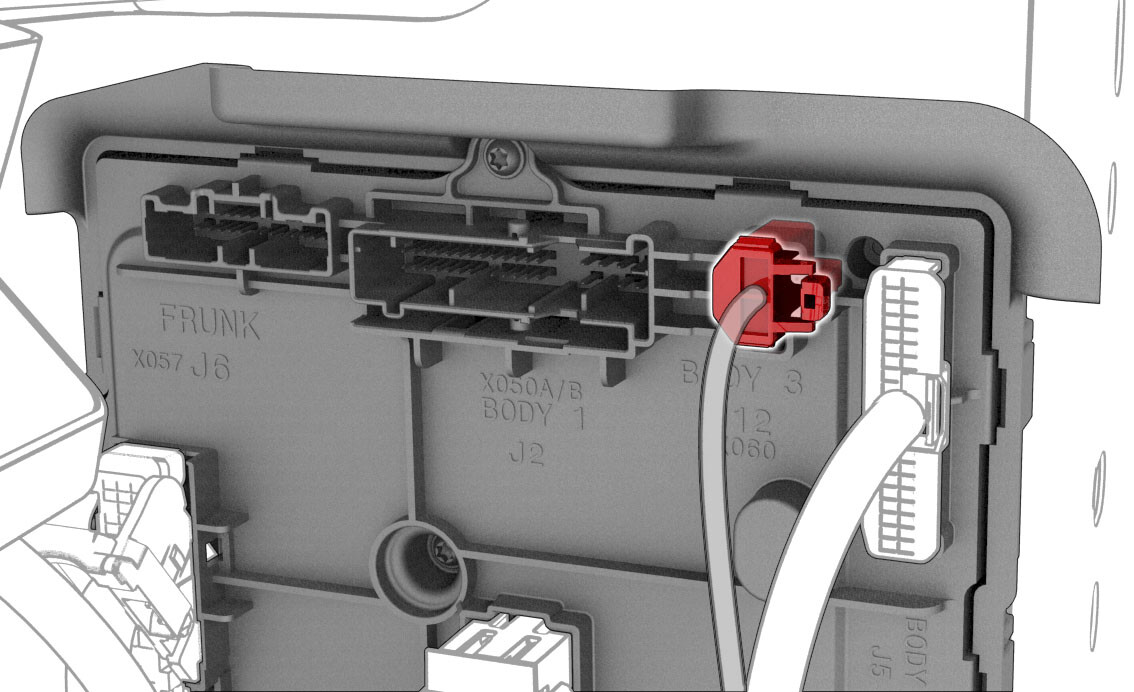

  23. 将 J12 车身电气连接器从右侧车身控制器模块上断开。
  24. 将 J5 车身电气连接器从右侧车身控制器模块上断开。
  25. 松开连接器锁，然后将 J4 车身电气连接器从右侧车身控制器模块上断开。

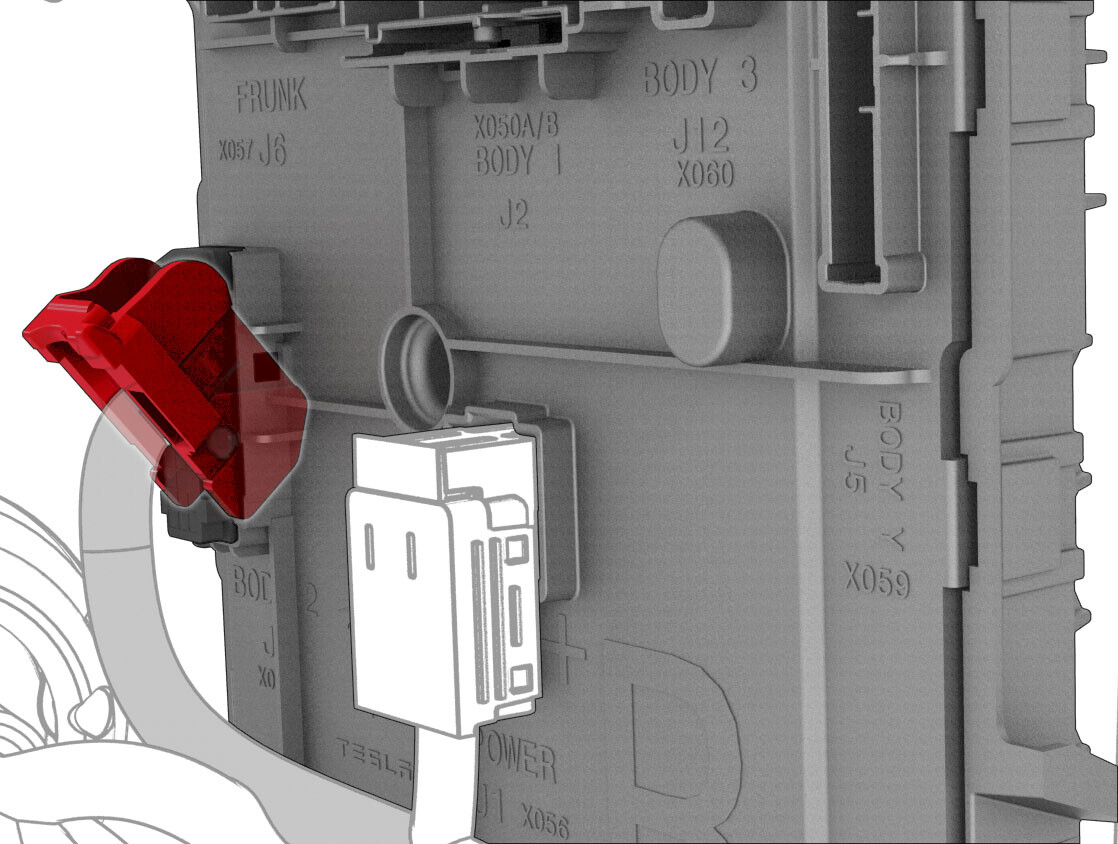

  26. 松开连接器锁，然后将 J1 电源电气连接器从右侧车身控制器模块上断开。

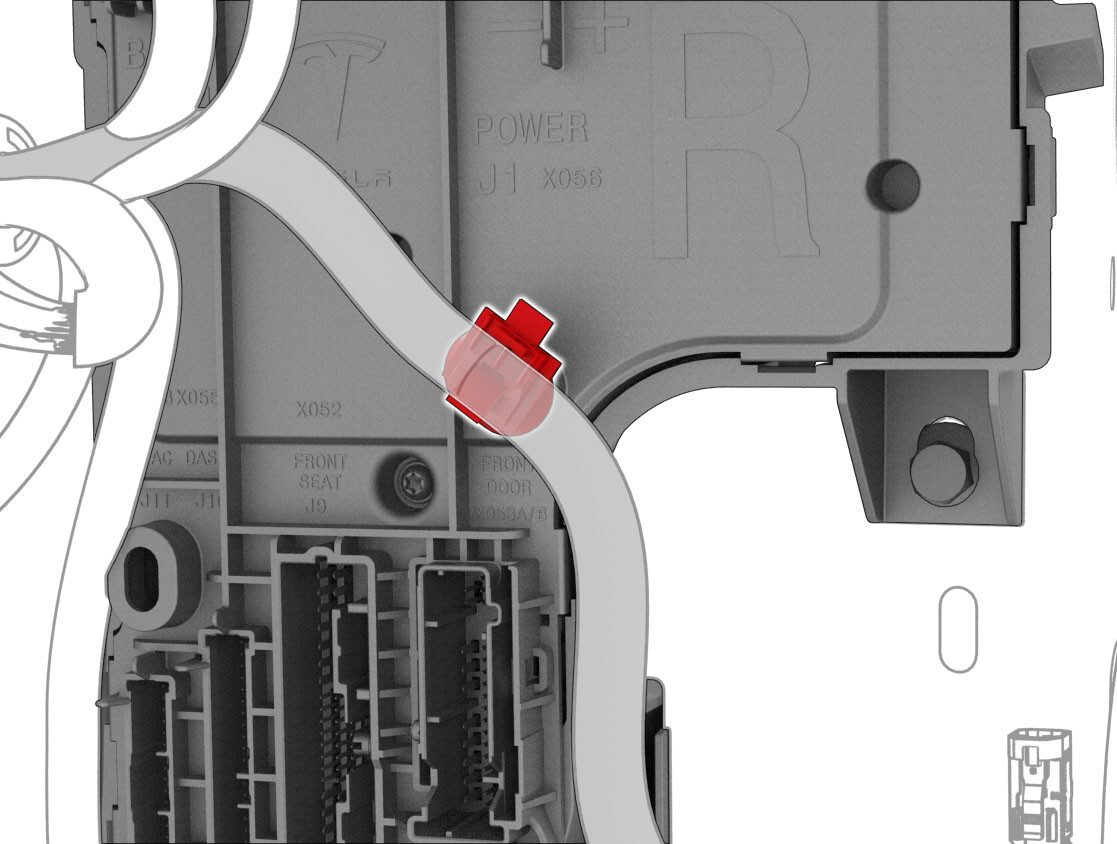

  27. 松开将黑色连接器固定到右侧车身控制器模块的卡子。
  28. 松开连接器锁，然后将 J7 车门电气连接器从右侧车身控制器模块上断开。

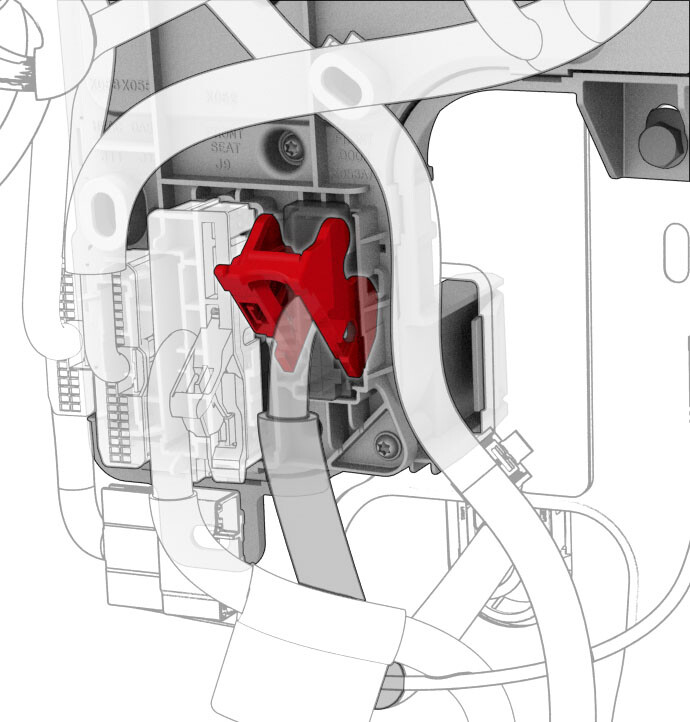

  29. 松开连接器锁，然后将J9副驾位座椅电气连接器从右侧车身控制器模块上断开。
  30. 断开J10仪表板电气连接器与右侧车身控制器模块的连接。

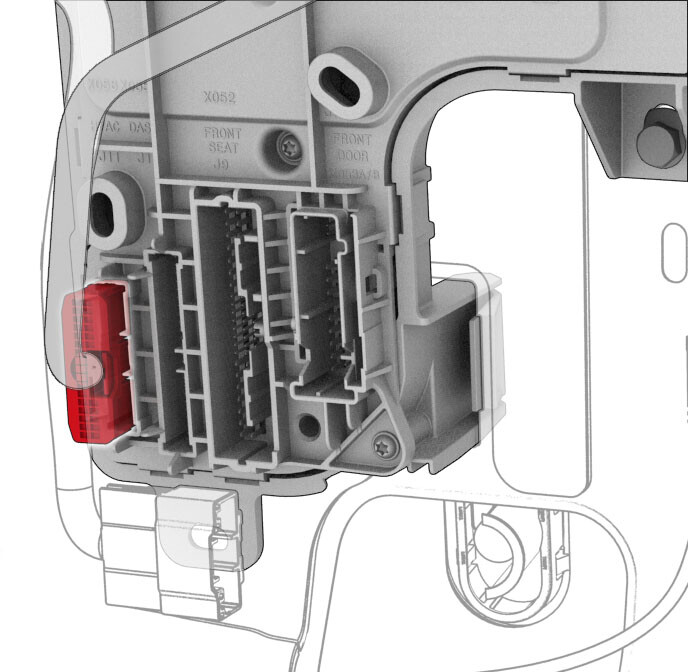

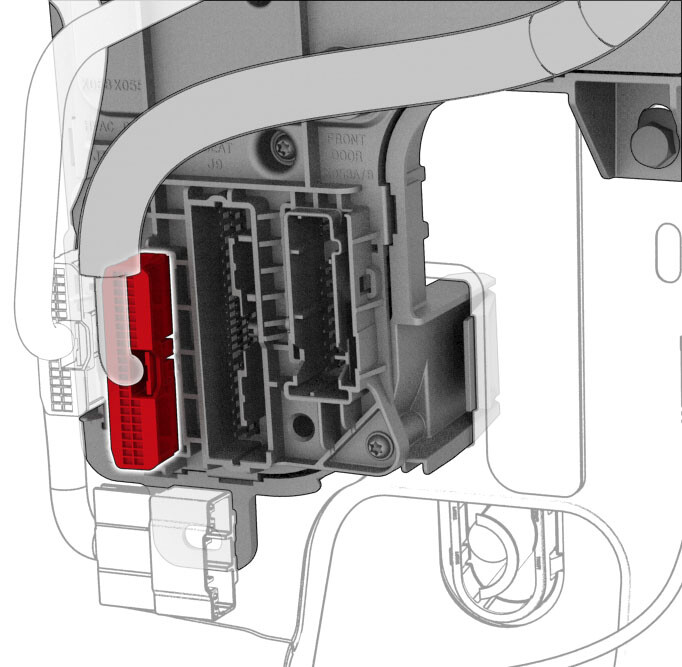

  31. 断开J11 HVAC 电气连接器与右侧车身控制器模块的连接。

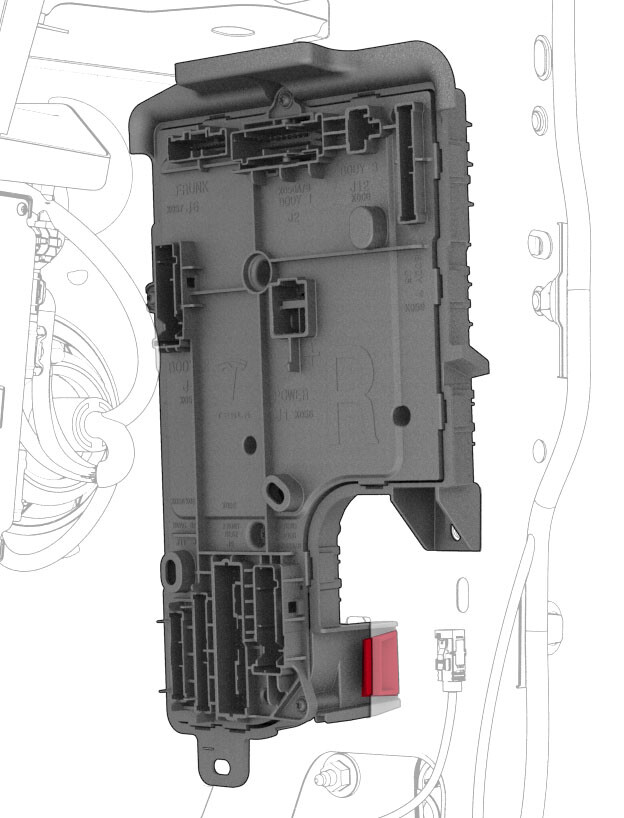

  32. 松开将直流-直流电缆固定到右侧车身控制器模块的卡子。

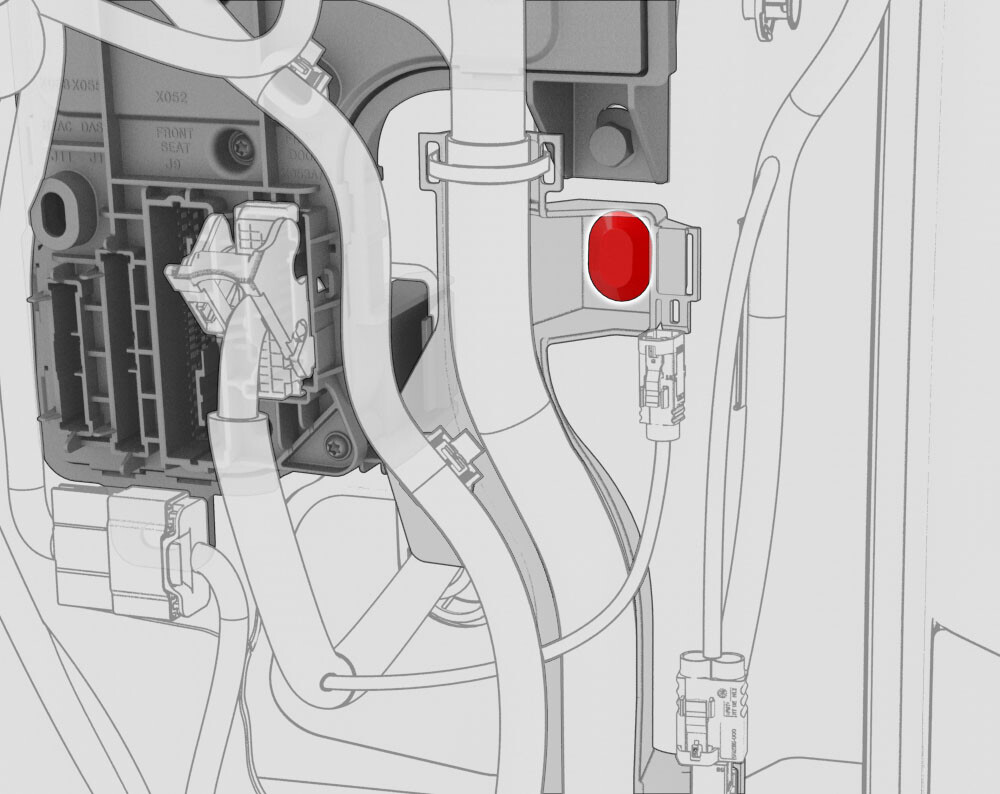

  33. 拆下将右侧车身控制器模块固定到车辆的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 2 英寸加长件

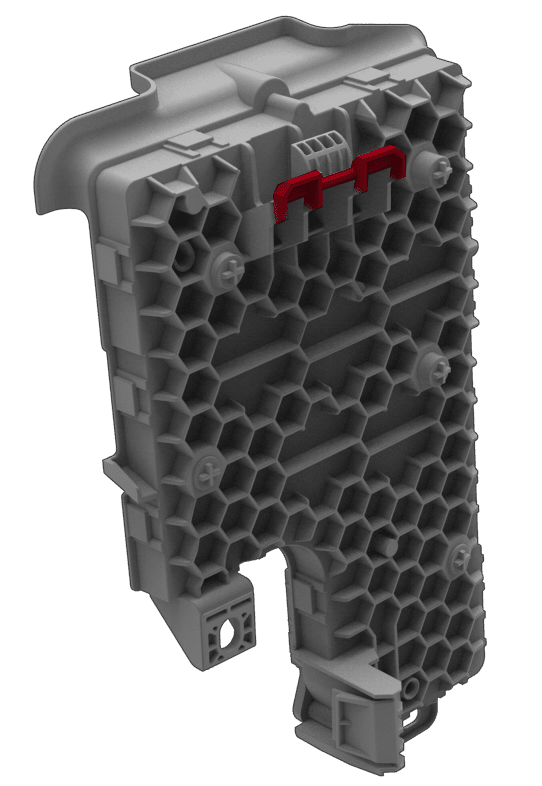

  34. 松开右侧车身控制器模块卡子，然后将模块向下滑动以松开锁片。
  35. 从仪表板下方移动右侧车身控制器模块，然后将其从车辆上拆下。

安装

  1. 将线束导件与车身之间的右侧车身控制器模块置于仪表板支架下方的适当位置，然后将锁片放入 BIW 开口中。
  2. 将右侧车身控制器模块卡到车辆上。
  3. 安装将右侧车身控制器模块固定到车辆的螺栓。
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 2 英寸加长件
  4. 安装将直流-直流电缆固定到右侧车身控制器模块的卡子。
  5. 将 J11 HVAC 电气连接器连接到右侧车身控制器模块。
  6. 将 J10 仪表板电气连接器连接到右侧车身控制器模块。
  7. 将 J9 副驾位座椅电气连接器连接到右侧车身控制器模块，然后接合连接器锁。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电气连接器完全就位。
  8. 将 J7右前车门电气连接器连接到右侧车身控制器模块，然后接合连接器锁。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电气连接器完全就位。
  9. 安装将黑色连接器固定到右侧车身控制器模块的卡子。
  10. 将 J1 电源电气连接器连接到右侧车身控制器模块，然后接合连接器锁。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电气连接器完全就位。
  11. 将 J4 车身电气连接器连接到右侧车身控制器模块，然后接合连接器锁。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电气连接器完全就位。
  12. 将 J5 车身电气连接器连接到右侧车身控制器模块，然后接合连接器锁。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电气连接器完全就位。
  13. 将 J12 车身电气连接器连接到右侧车身控制器模块。
  14. 将 J6 前备箱储物单元连接器连接到右侧车身控制器模块。
  15. 将 J2 车身电气连接器连接到右侧车身控制器模块，然后接合连接器锁。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电气连接器完全就位。
  16. 紧固将车身电气线束固定到仪表板的夹子（2 个）。
  17. 安装将右侧车身电气线束固定到右侧车身控制器模块区域的夹子。
  18. 将蓝色同轴电缆连接器连接到车身线束导件侧。
  19. 将紫色同轴电缆连接器连接到车身线束导件侧。
  20. 将地毯展开回原位，然后安装将地毯固定到车辆的卡子。
  21. 安装手套箱。请参阅手套箱 - 有膝部气囊（拆卸和更换）。
  22. 安装仪表板主饰板。请参阅饰板 - 仪表板 - 主（拆卸和更换）。
  23. 安装副驾位膝部气囊。请参阅气囊 - 膝部 - 副驾位（拆卸和更换）。
  24. 安装中控台右侧面板处地毯。请参阅侧板 - 中控台 - LH（拆卸和更换）。
  25. 安装右侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  26. 安装右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  27. 安装右侧气波端盖。请参阅端盖 - 气波 - LH（拆卸和更换）。
  28. 安装仪表板右侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  29. 安装左侧气波端盖。请参阅端盖 - 气波 - LH（拆卸和更换）。
  30. 安装仪表板左侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  31. 安装副驾位脚部空间盖板。请参阅 盖板 - 脚部空间 - 副驾位（左侧驾驶）（拆卸和更换）。
  32. 安装右前脚垫。
  33. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  34. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  35. 关闭前备箱盖。
  36. 使用 Toolbox 3 与车辆相连。
    Informational PurposesAn informational icon, calling your attention
    注
    车辆连接集成到左侧脚部空间盖板中。
  37. 在 Toolbox 中，点击Action/Autodiag选项卡，然后在搜索字段中输入 "Service_Redeploy"。
  38. 点击UPDATE_CAN-REDEPLOYvia Toolbox: (link)via Service Mode Plus:
    • Drive Inverter Replacement ➜ Drive Inverter DIRE1L Replacement ➜ CAN Redeploy
    • Drive Inverter Replacement ➜ Drive Inverter DIRE1R Replacement ➜ CAN Redeploy
    • Drive Inverter Replacement ➜ Drive Inverter DIRE2 Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Unit ➜ Front Drive Unit Replacement ➜ CAN Redeploy
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ CAN Redeploy
    ，再点击Run，然后等待例行程序完成。
  39. 固件重新部署完成后，请确认中央显示屏上是否显示发行说明。
  40. 在驾驶位座椅就座，关闭左前车门。
  41. 在 Toolbox 中，点击Actions选项卡，然后在搜索字段中输入 "PROC_VCRIGHT"。
  42. 点击PROC_VCRIGHT_X_POST-REPLACEMENT-PROCEDUREvia Toolbox: (link)via Service Mode Plus: LowVoltage ➜ VCRIGHT Post Replacement ➜ VCRIGHT Post Replacement Procedure，再点击Run，然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    注
    在校准过程中，保持副驾位座椅无任何物体。
  43. 断开笔记本电脑与车辆的连接。
  44. 升起左前车窗，关闭左前车门。
  45. 将副驾位座椅移回原位。
  46. 关闭右前车门。
