辐套 - 方向盘 - 下（拆卸和更换）

校正代码 32051822 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下驾驶位气囊。请参阅气囊 - 驾驶位（拆卸和更换）。
  2. 断开方向盘电气线束与连接器之间的连接。
  3. 断开电气线束与方向盘 LH 开关连接器的连接。
  4. 断开电气线束与方向盘 RH 开关连接器的连接。
  5. 松开用于连接喇叭总成的夹子，然后将喇叭总成移至侧面。
  6. 断开电气线束与下部连接器的连接，然后从方向盘上拆下电气线束。

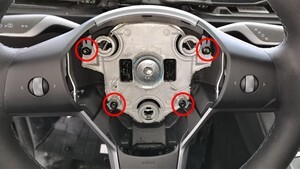

  7. 拆下将方向盘环绕件固定到方向盘的螺栓。
    5.4 Nm (4.0 lbs-ft)
    提示： 首先撬开环绕五金件的下部。
    提示： 推荐使用以下工具：
    • 梅花 T20 套筒
    • 4 英寸加长件

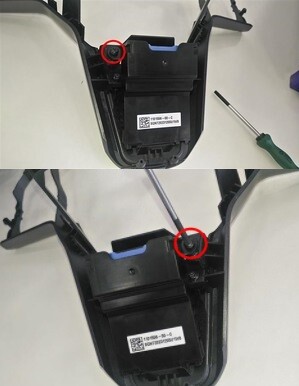

  8. 拆下将方向盘控制器固定到方向盘环绕件的螺栓。
    0.9 Nm (8 lbs-in)
    提示： 推荐使用以下工具：
    • 梅花 T10 批头

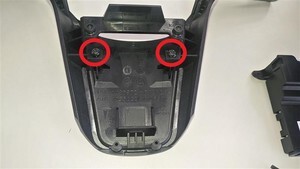

  9. 拆下将下辐套固定到方向盘环绕件的螺栓。
    0.9 Nm (8 lbs-in)
    提示： 推荐使用以下工具：
    • 梅花 T10 批头

安装

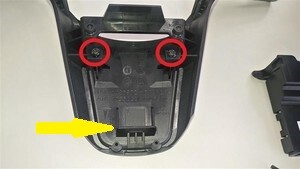

  1. 将下辐套放置在方向盘环绕件上，然后安装螺栓。
    0.9 Nm (8 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    注
    插入下辐的下部边缘。
    提示： 推荐使用以下工具：
    • 梅花 T10 批头
  2. 安装将方向盘控制器固定到方向盘环绕件的螺栓。
    0.9 Nm (8 lbs-in)
    提示： 推荐使用以下工具：
    • 梅花 T10 批头
  3. 将方向盘环绕件放置在方向盘上，然后安装螺栓。
    5.4 Nm (4.0 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T20 套筒
    • 4 英寸加长件
  4. 将电气线束安装到方向盘中，然后将电气线束连接到下部连接器。
  5. 将喇叭总成移至中央，然后拧紧固定喇叭总成的夹子。
  6. 将电气线束连接到方向盘 RH 开关连接器。
  7. 将电气线束连接到方向盘 LH 开关连接器。
  8. 将方向盘电气线束连接到连接器。
  9. 安装驾驶位气囊。请参阅气囊 - 驾驶位（拆卸和更换）。
