校正代码 40012602 3.78 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

1. 打开所有四个车门
2. 降下左前车窗
3. 启用电子驻车制动 (EPB) 维护模式。请参阅 驻车制动 - 钳 - 后 - LH（释放）
4. 将左前座椅向前移动

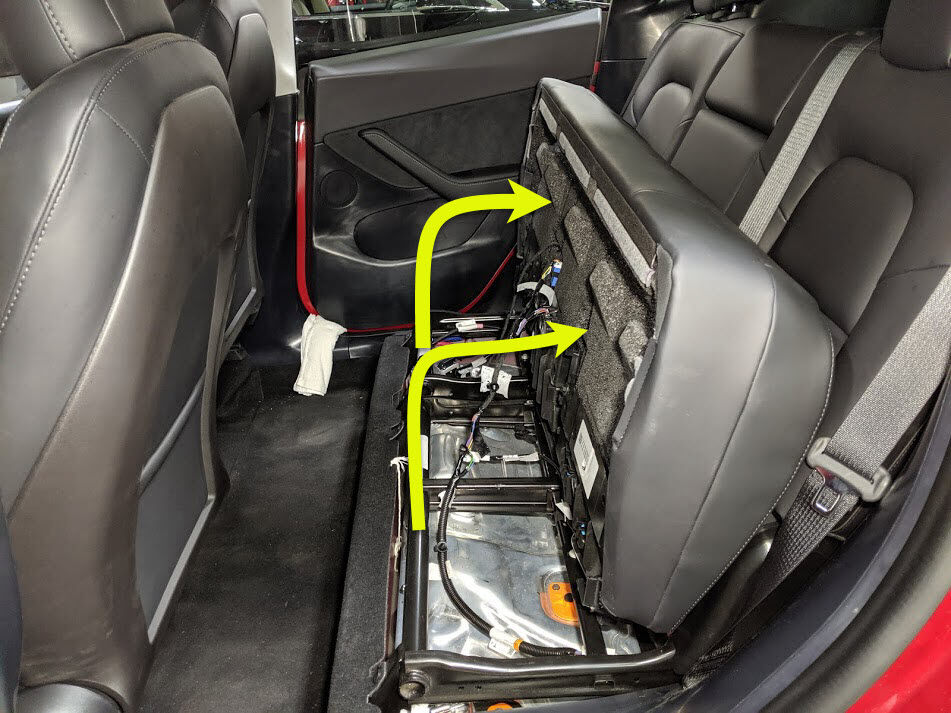

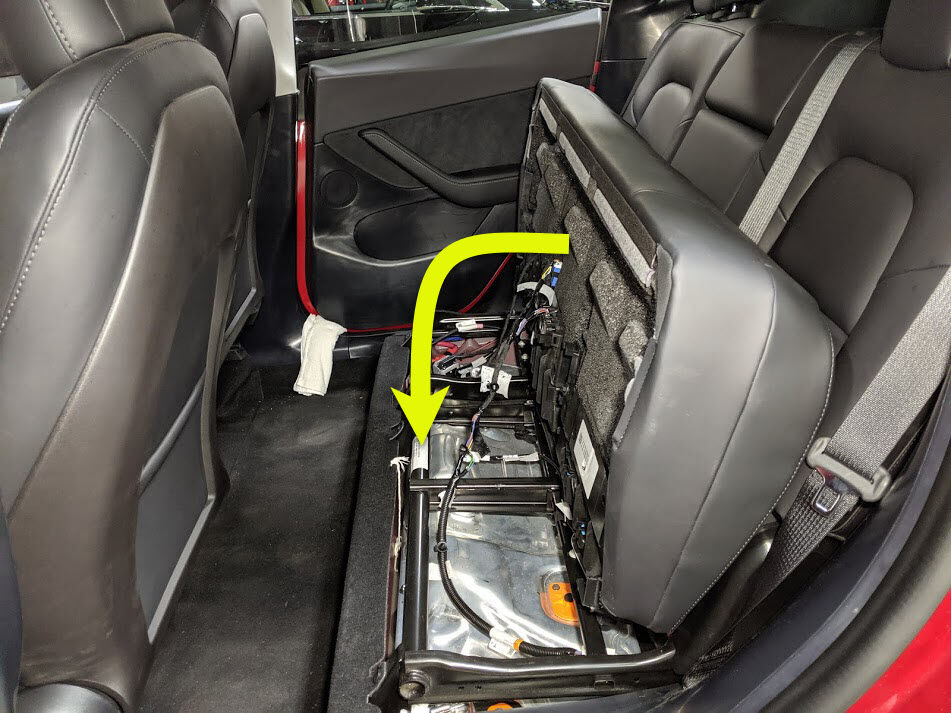

5. 将右前座椅向前移动
6. 拆卸第二排座椅座垫
   注

   1 个连接器；将座垫前边缘向上抬起，以从框架上松开泡沫





7. 打开前备箱盖

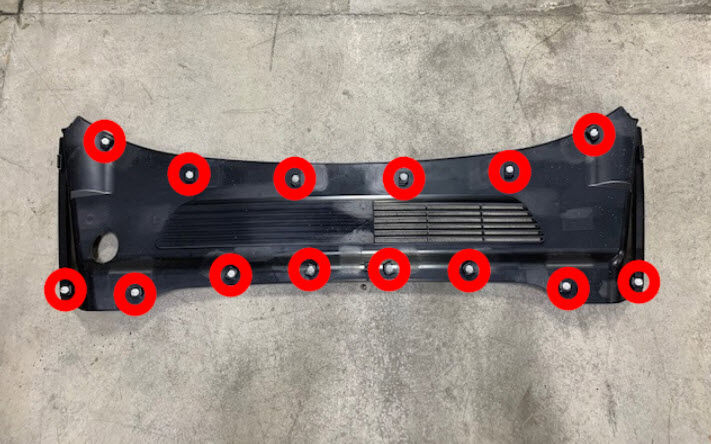

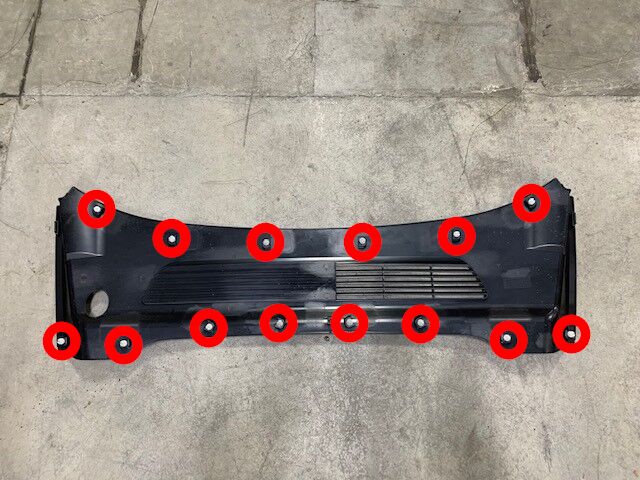

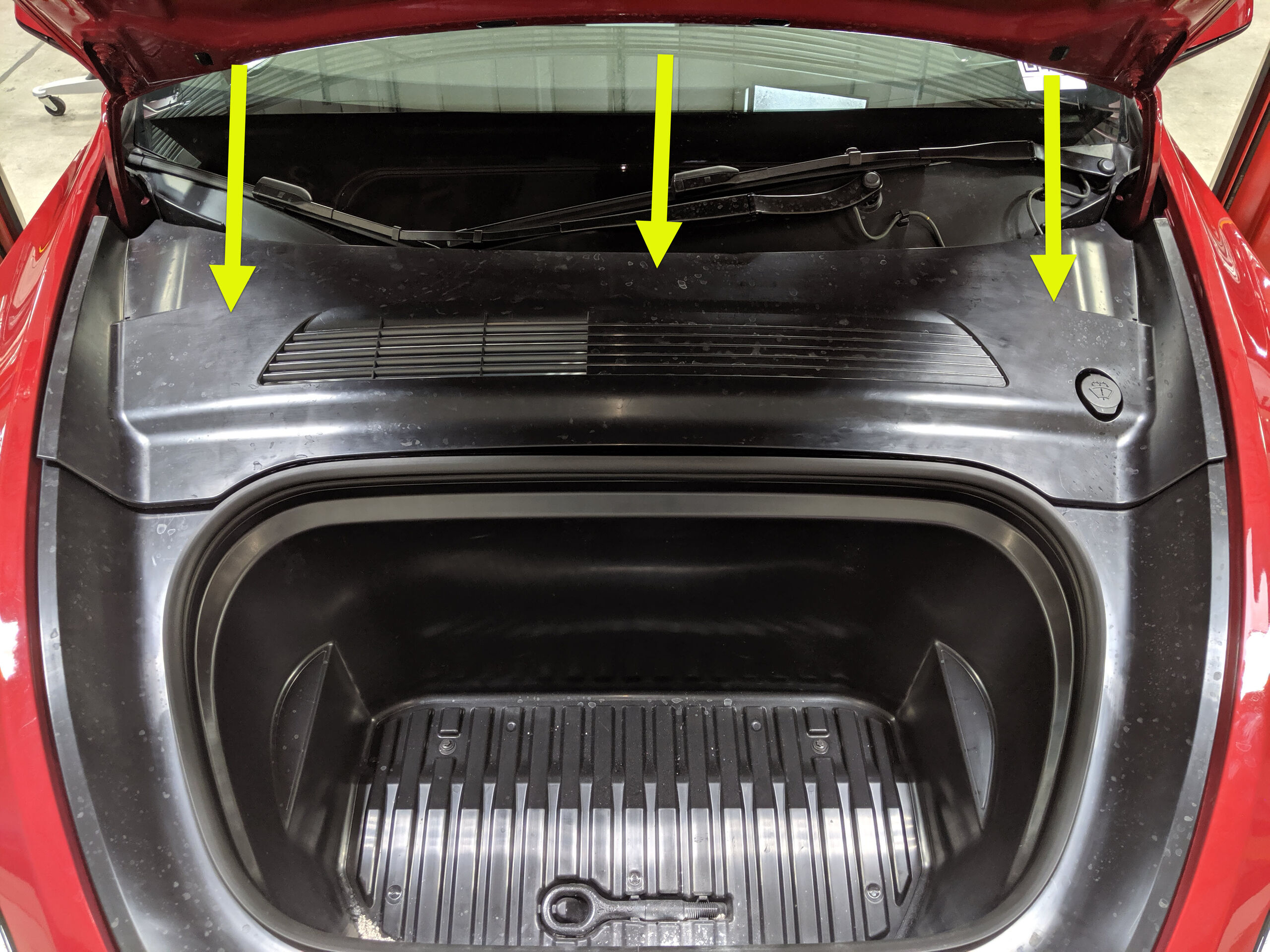

8. 拆卸后挡板
   注

   14 个卡子





9. 在中央显示器上关闭车辆电源
   注

   操作如下：Controls > Safety & Security > Vehicle Power > Power Off

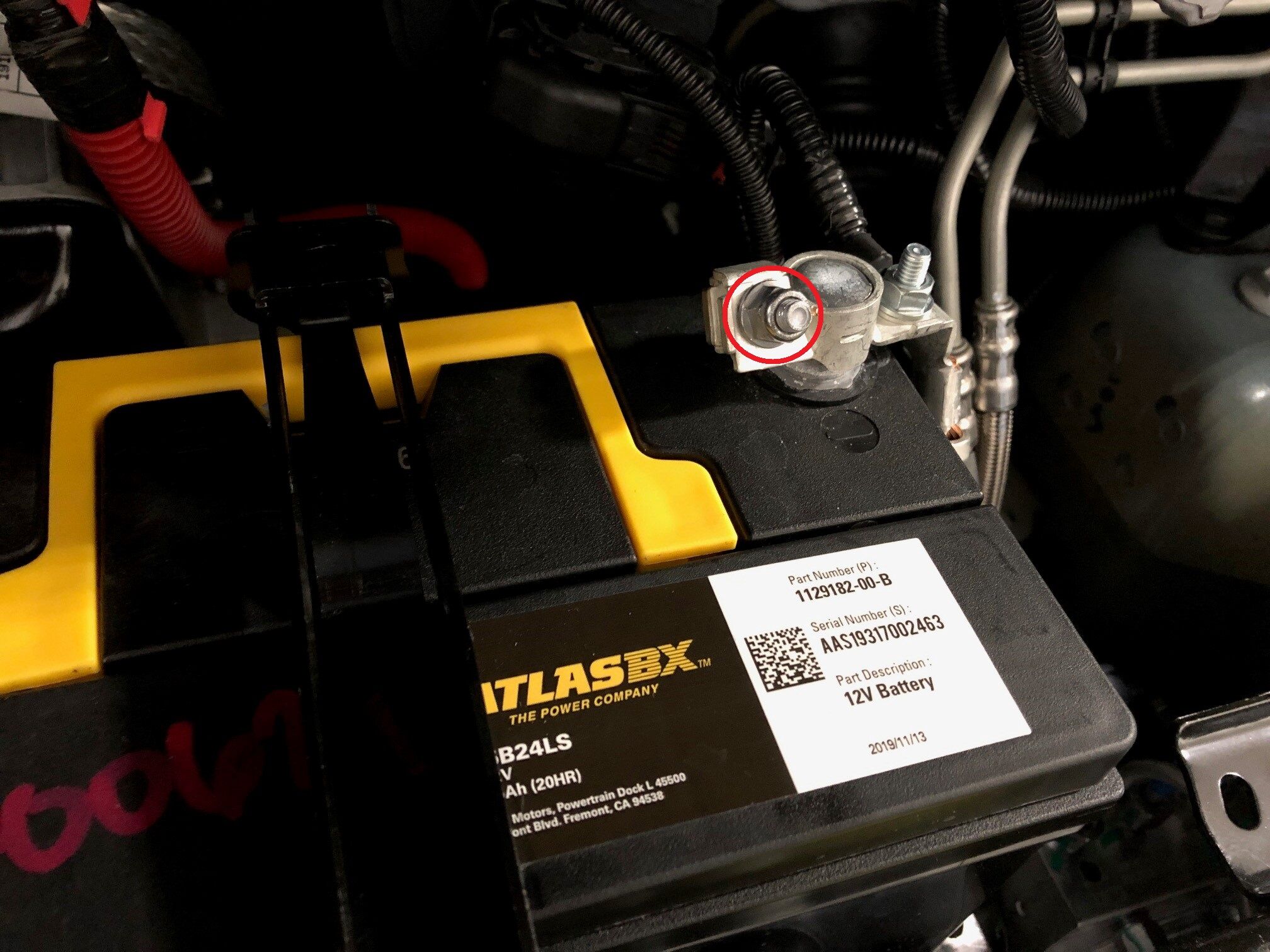

10. 断开 12V 负极端子和紧急响应回路
    注

    1 个螺母，10 毫米，6 Nm，1 个连接器；确保车辆处于驻车挡，温度控制系统关闭，断开 12V 电池之前车辆未充电；应先断开负极端子再断开紧急响应回路；等待 2 分钟，确保所有电路完全放电





11. 取出口袋中的所有物品并确保未佩戴金属饰品

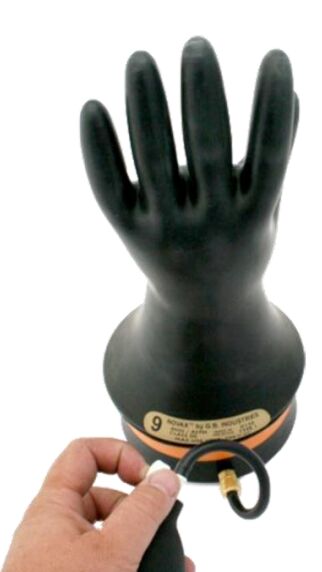

12. 检查高压绝缘手套
    注

    使用前检查手套是否损坏；请参阅维修文档 TN-15-92-003 R1，了解有关检查高压手套的信息。

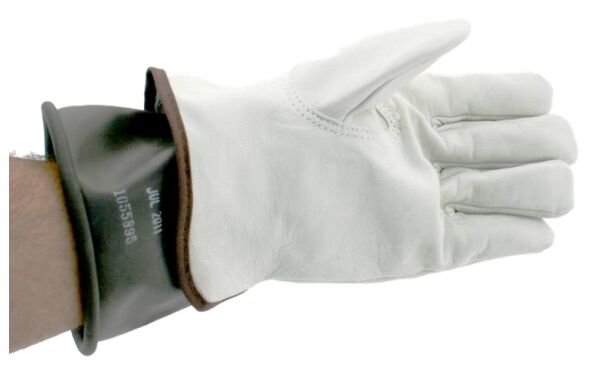

13. 佩戴高压绝缘手套和皮革手套
    注

    使用 Hioki 测试仪时，请务必佩戴电工保护手套

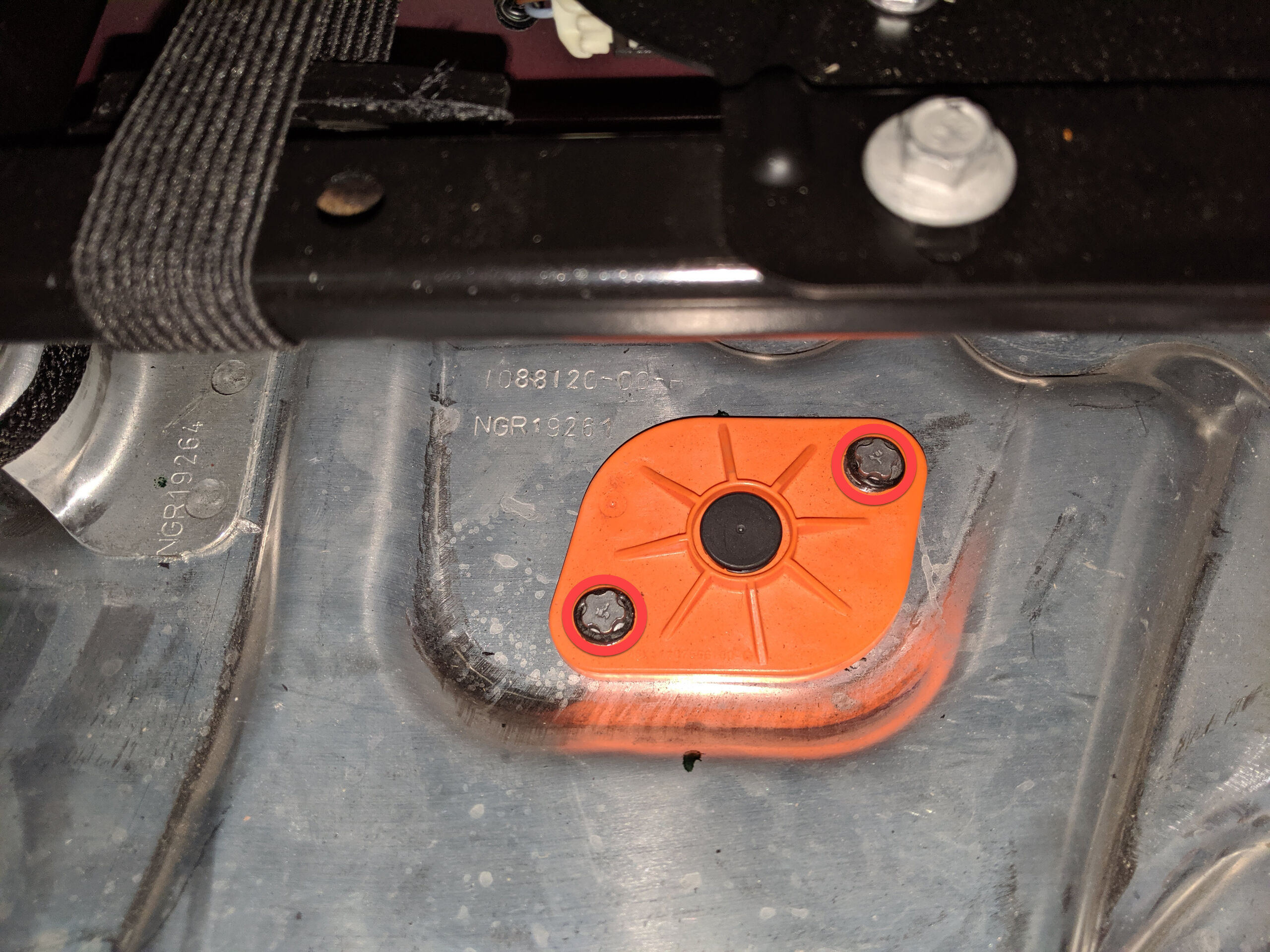

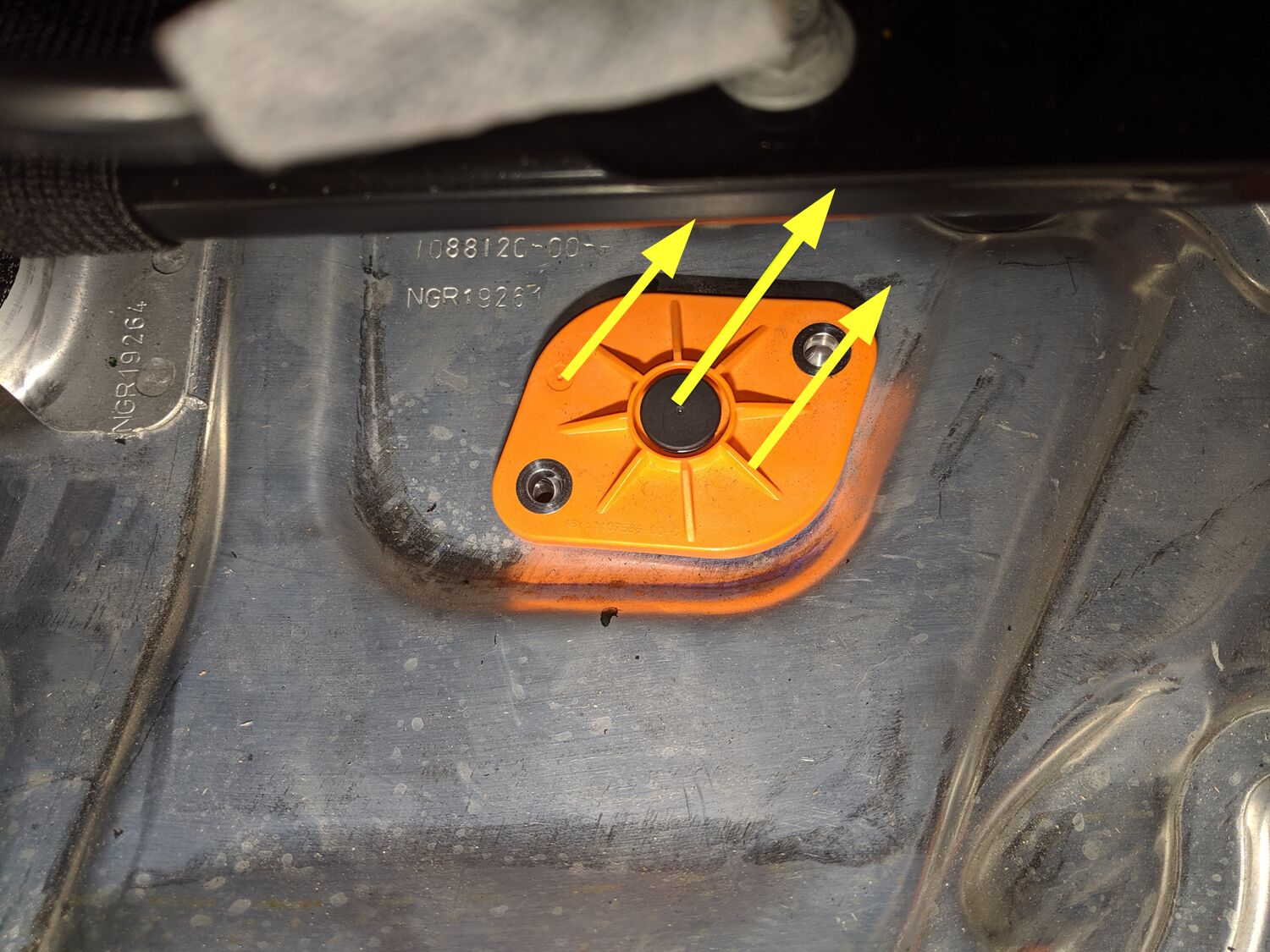

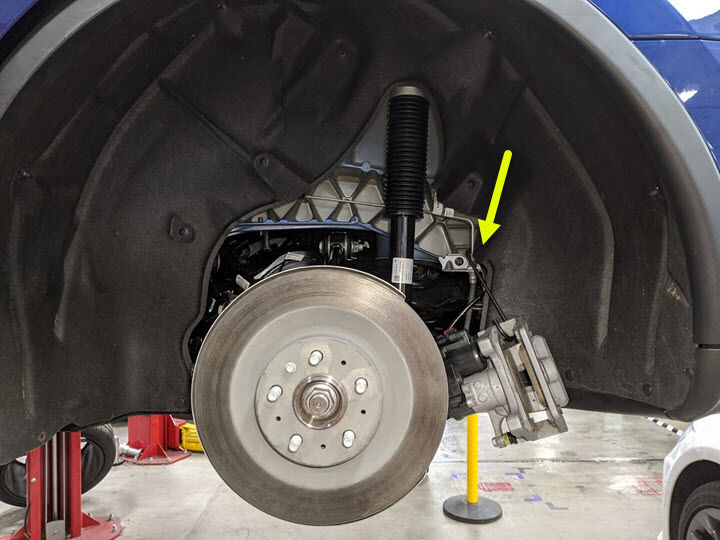

14. 拆卸将高压电池仓探针盖固定到高压电池仓盖板的螺栓。
    注

    2 个螺栓，EP10 五角，6 Nm；拆下后弃用



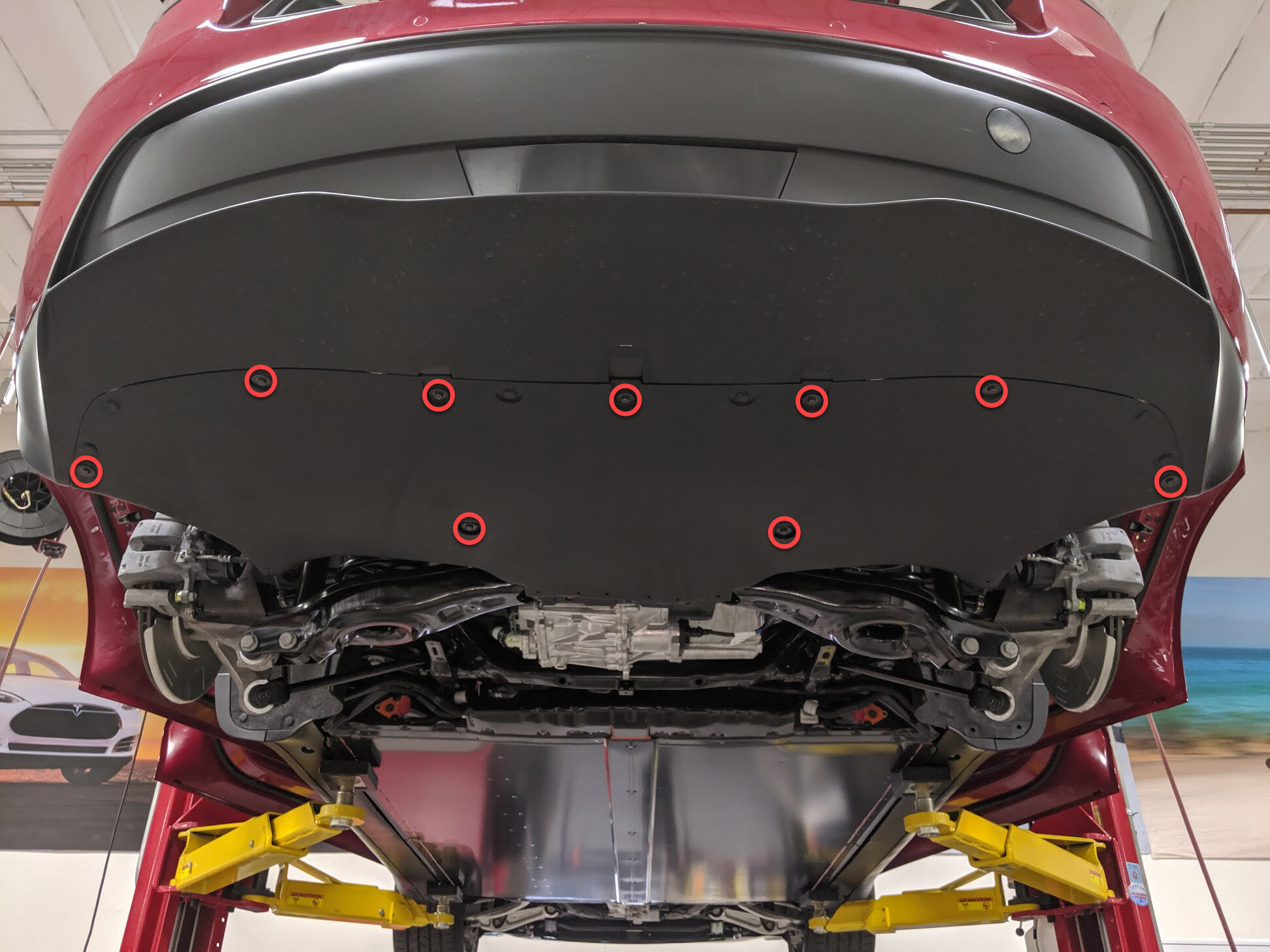

15. 将高压电池仓探针盖从高压电池仓盖板上拆下。

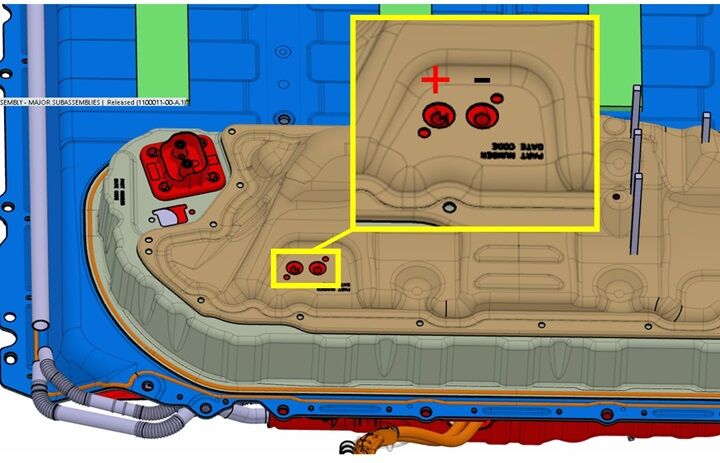

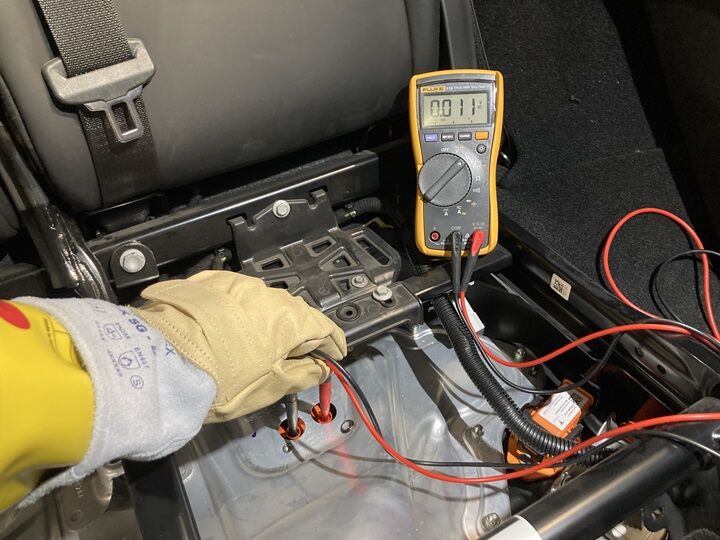

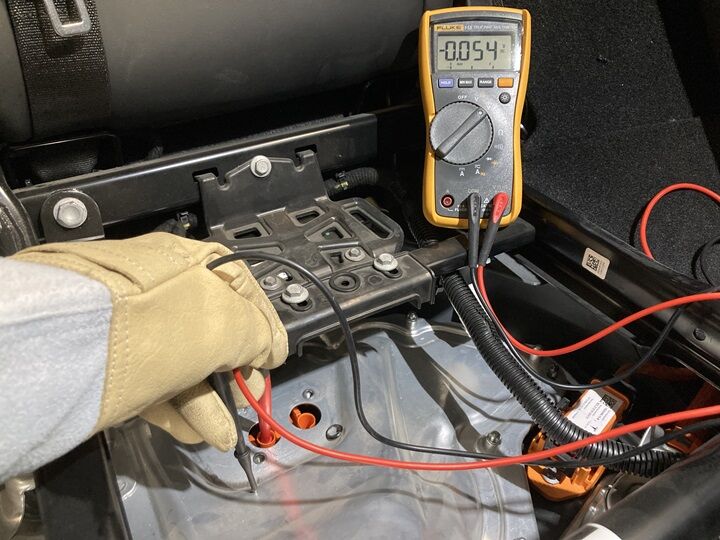

16. 确认无高电压
    注

    操作高压组件时，务必佩戴个人防护装备（高压手套、护目镜），测量 B+ 至接地、B- 至接地、B+ 至 B- 的电压；如果电压大于 10V，则说明电池组触点开关未断开或熔焊；停止作业并联系维修工程部

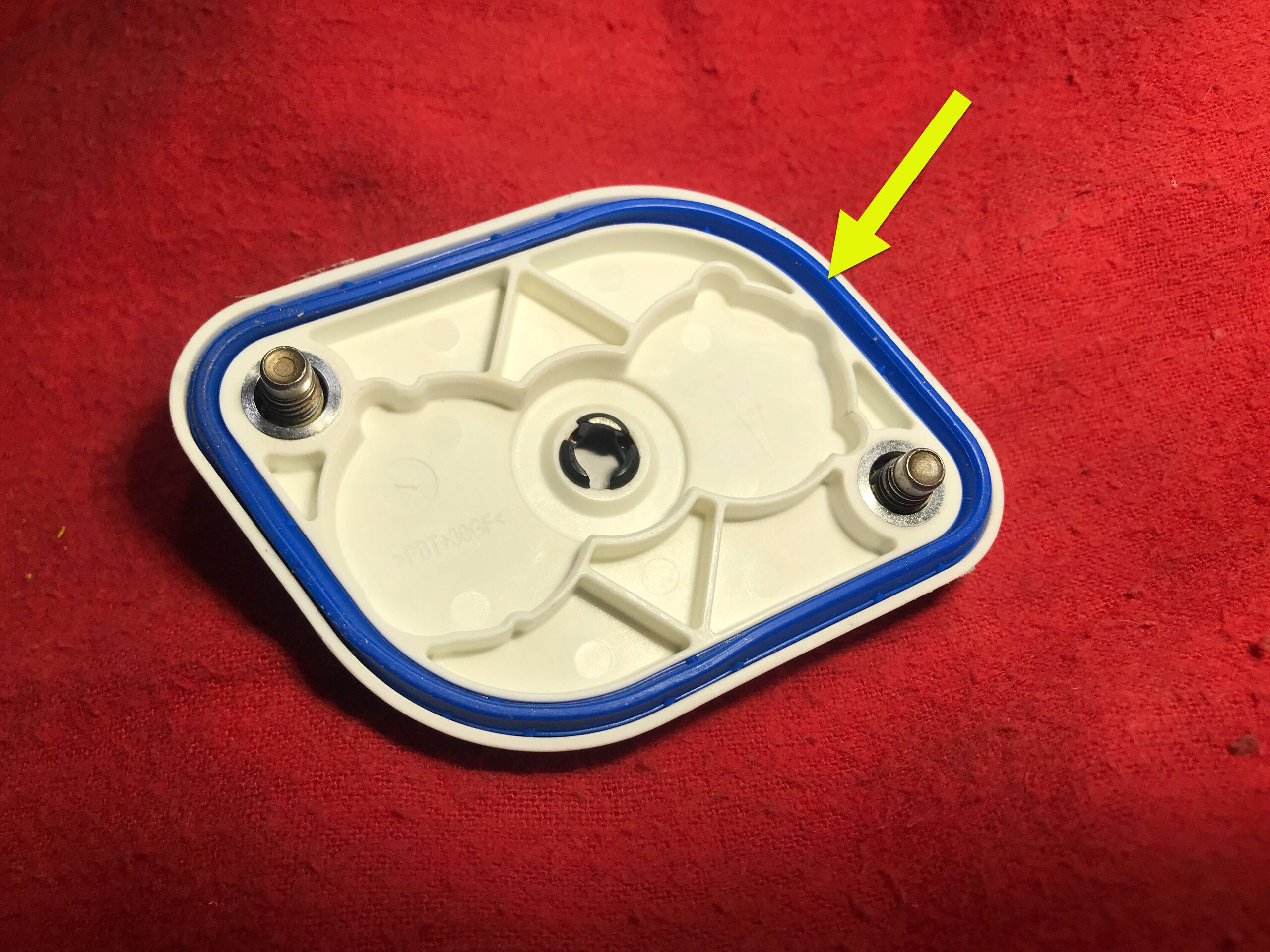

17. 检查高压电池仓探针盖垫片，然后将其放置在高压电池仓盖板上
    注

    确认无明显损坏，如发现损坏，则更换垫片





18. 安装将高压电池仓探针盖固定到高压电池仓盖板的螺栓
    注

    2 个螺栓，EP10 五角，6 Nm；安装新的橡胶垫圈螺栓



19. 脱下高压绝缘手套
20. 拆卸左后轮毂盖
    注

    1 个盖子；用双手轻轻拉动轮毂盖以松开卡子；轮毂可能配备中心盖
21. 拆卸右后轮毂盖
    注

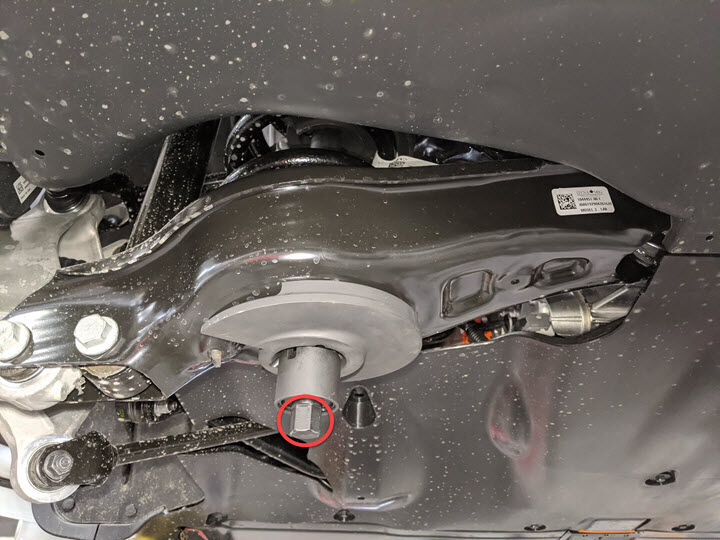

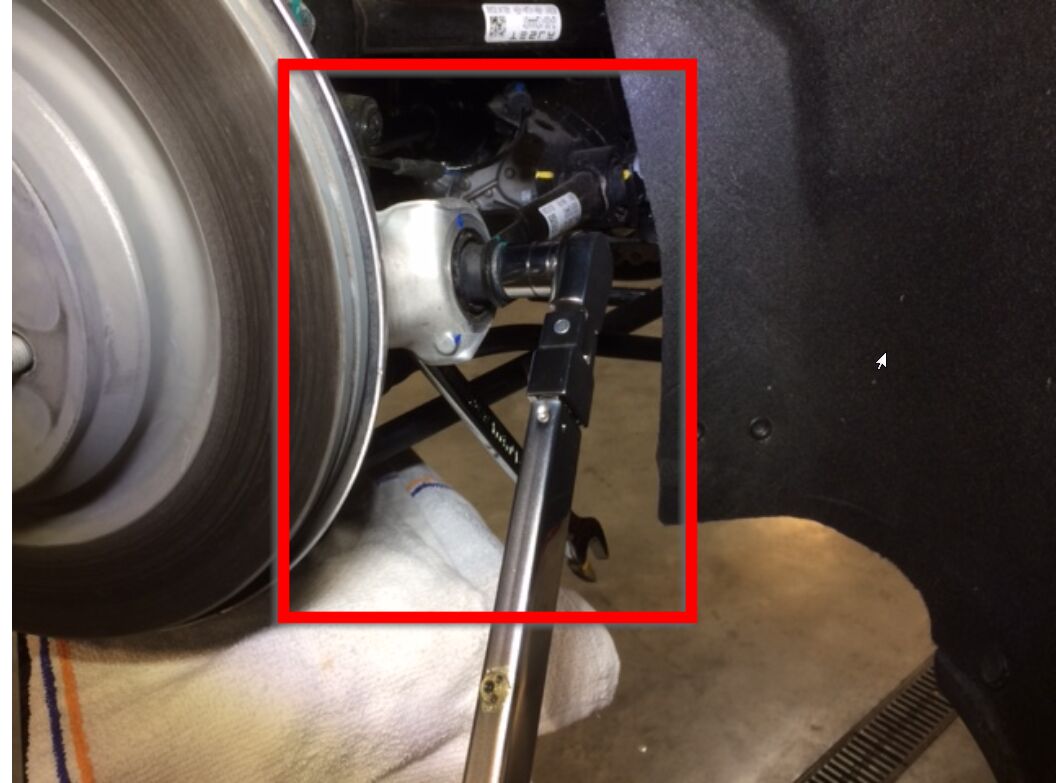

    1 个盖子；用双手轻轻拉动轮毂盖以松开卡子；轮毂可能配备中心盖
22. 松开右后轮毂
    注

    5 个螺母，21 毫米，175 Nm



23. 松开左后轮毂
    注

    5 个螺母，21 毫米，175 Nm



24. 部分升起车辆，然后将举升机降落至锁止位

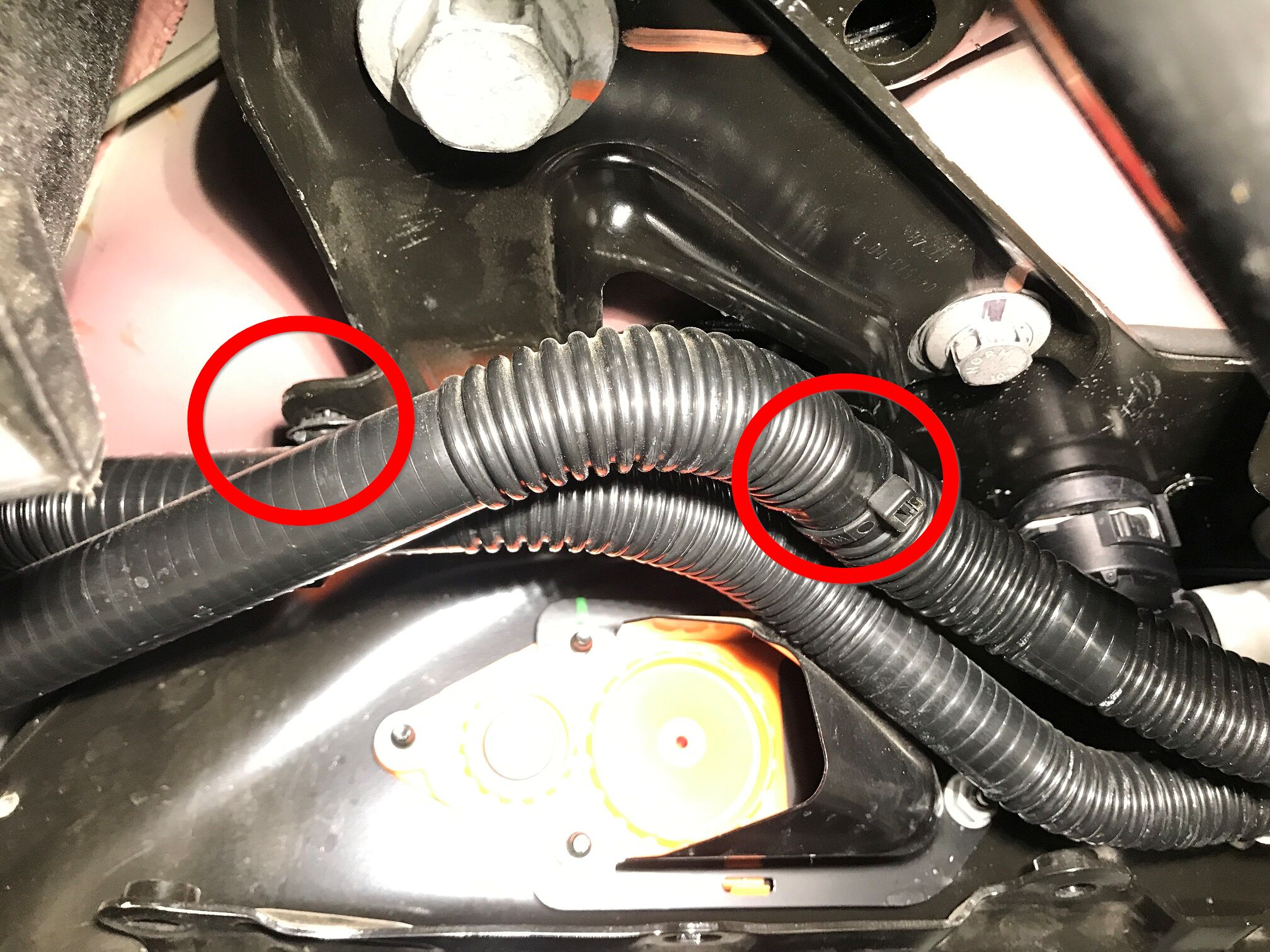

    注

    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾

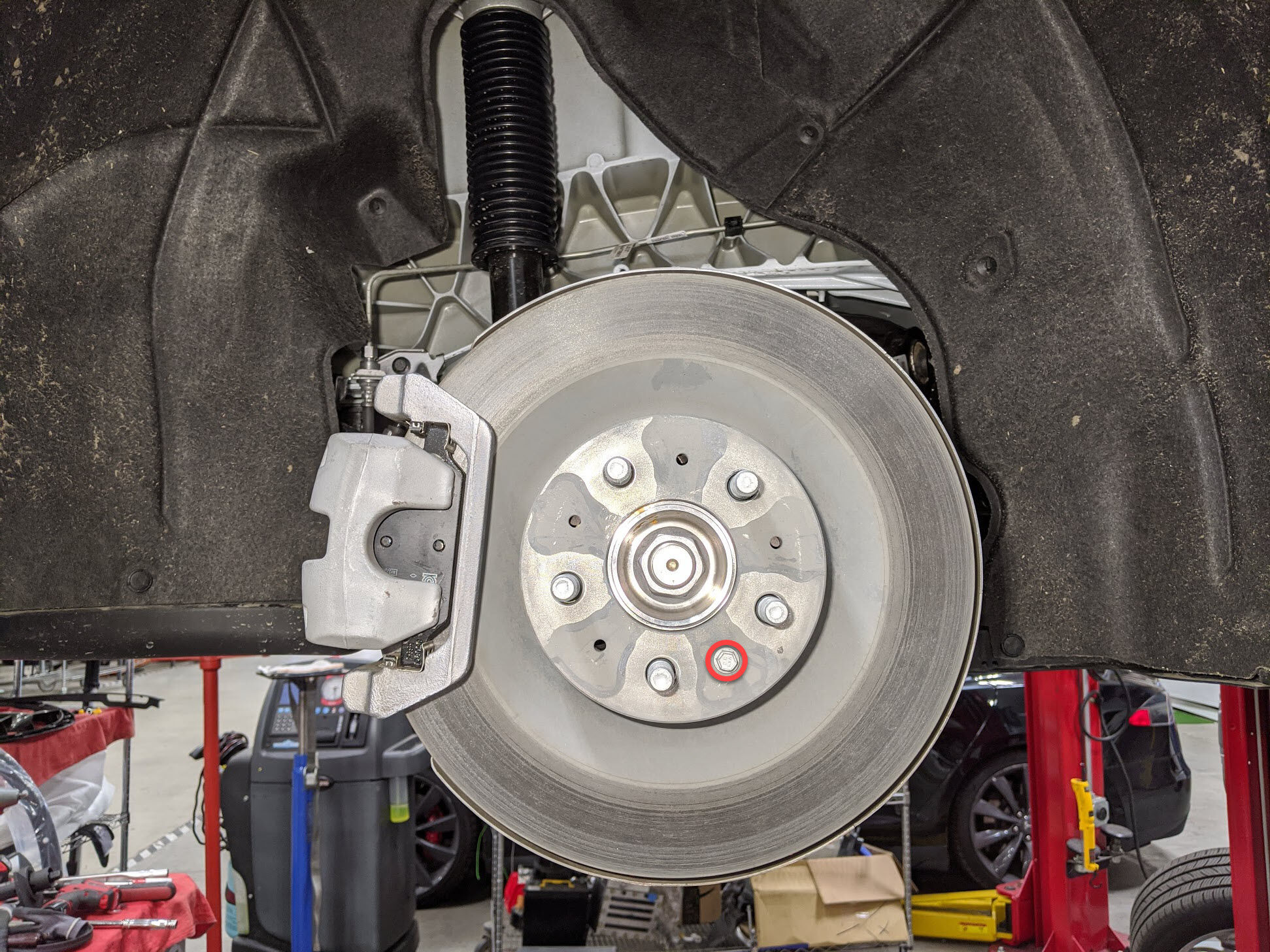

25. 拆卸左后轮毂
    注

    5 个螺母，21 毫米，175 Nm



26. 拆卸右后轮毂
    注

    5 个螺母，21 毫米，175 Nm

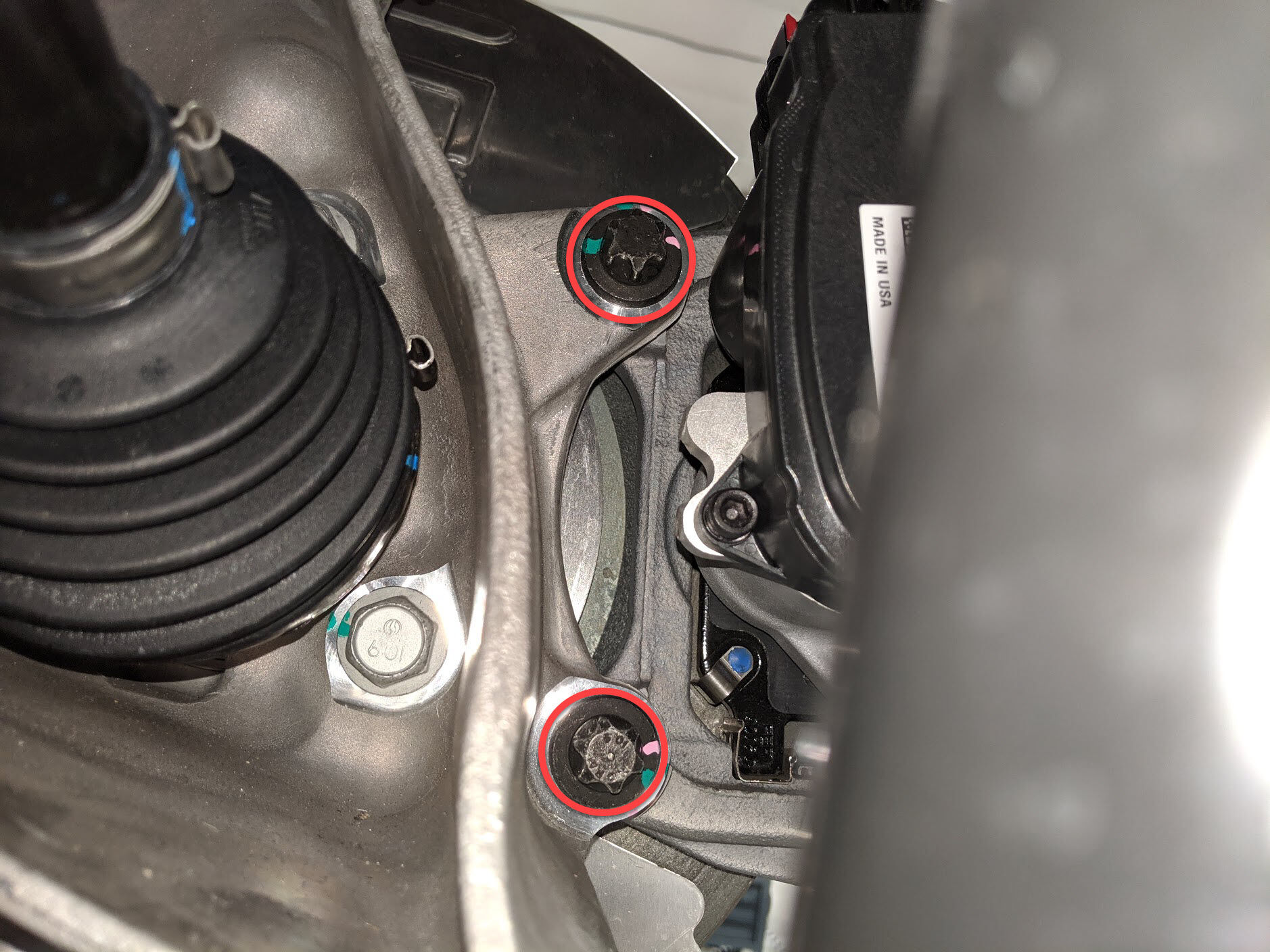

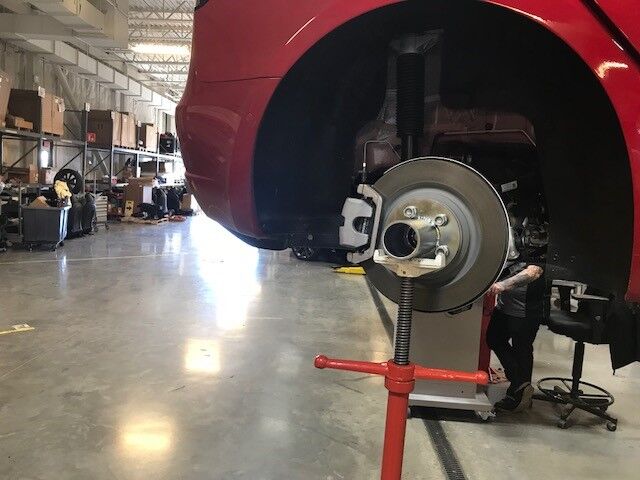

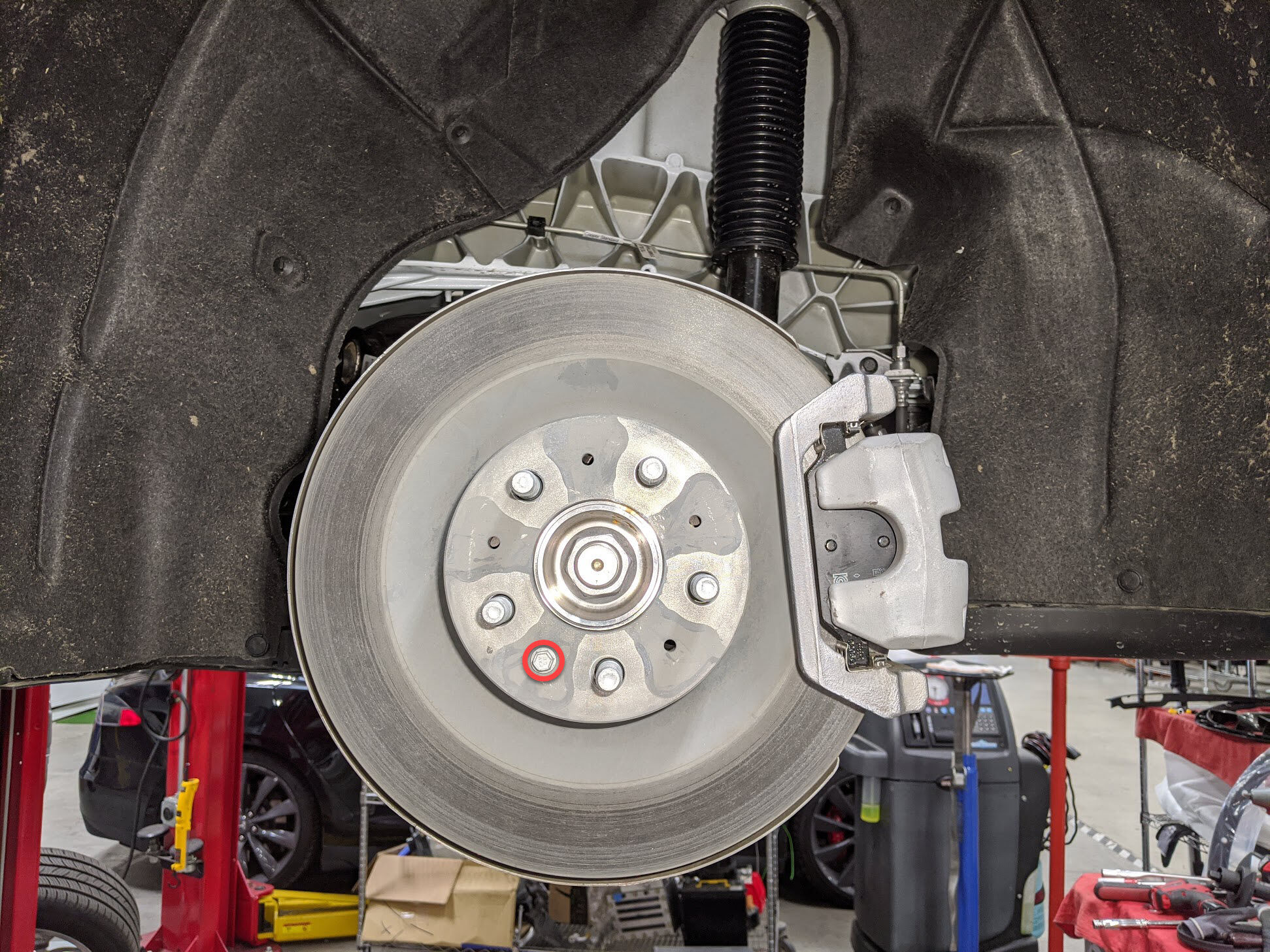

27. 将右后制动钳从转向节上拆下，然后将其悬挂在车身上
    注

    2 个螺栓，E18，83 Nm；拆下后弃用螺栓





28. 将左后制动钳从左后转向节上拆下，然后将其悬挂在车身上
    注

    2 个螺栓，E18，83 Nm；拆下后弃用螺栓





29. 完全升起车辆，然后将举升机降低至锁止位
    注

    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾

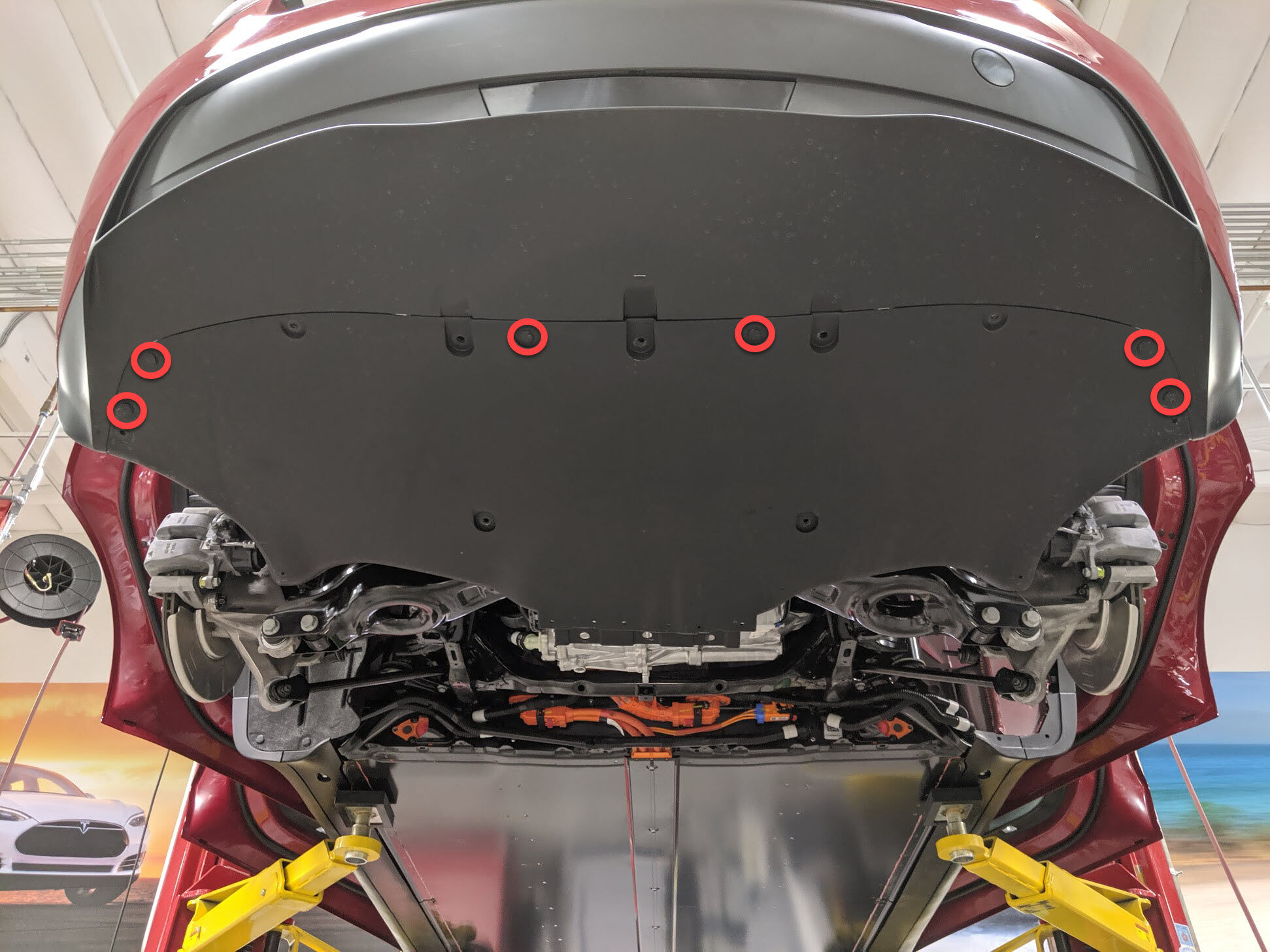

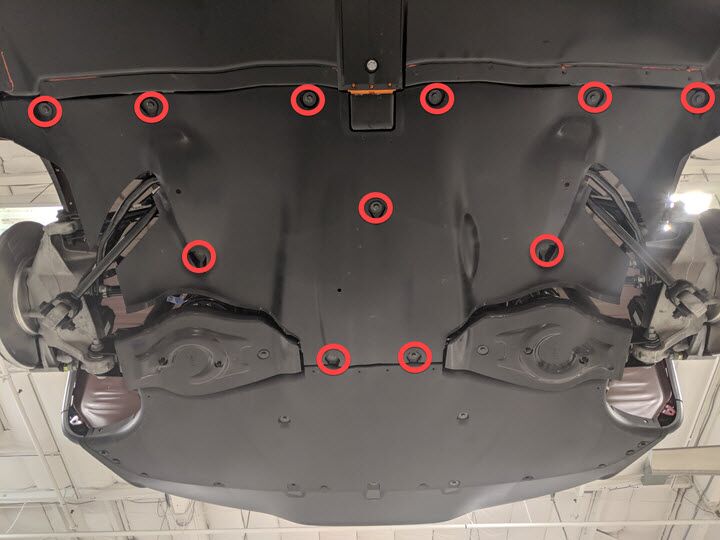

30. 拆卸中间流线型护板
    注

    11 个螺栓，10 毫米，5 Nm

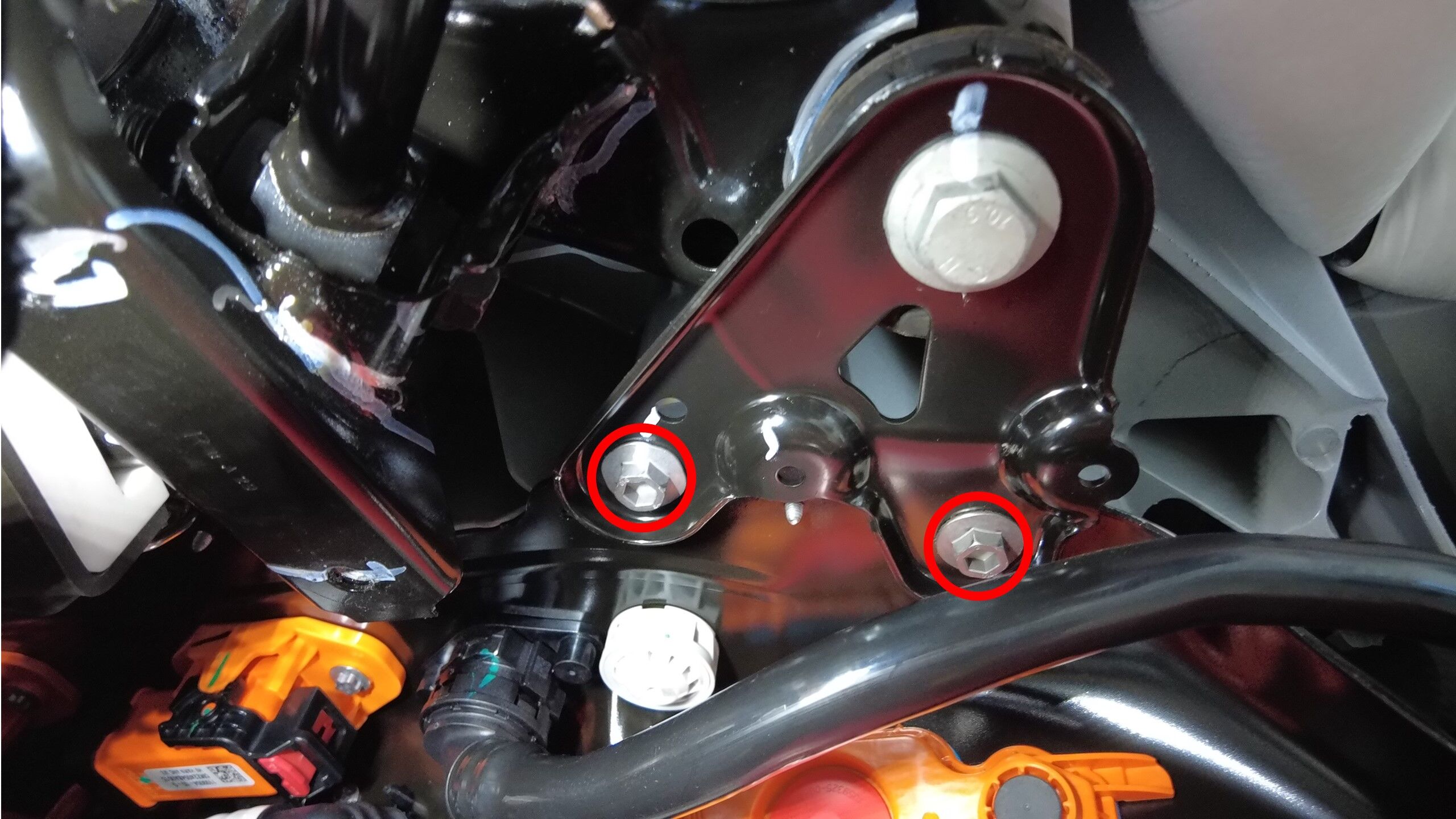

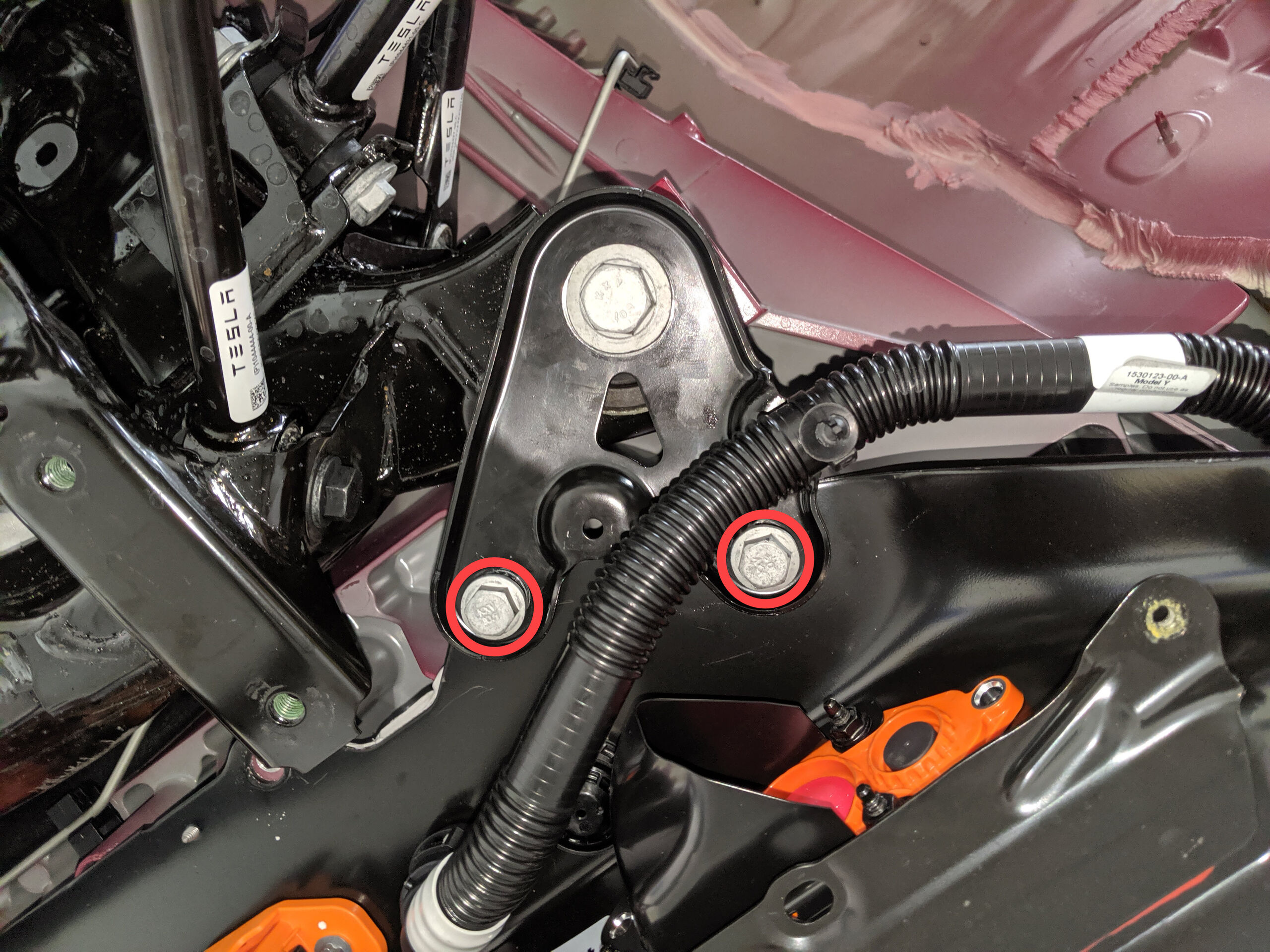

31. 拆卸将后扩散器固定到车身的螺栓
    注

    9 个螺栓，10 毫米，4 Nm



32. 拆卸将后扩散器固定到车身的卡子，然后将后扩散器从车辆上拆下
    注

    6 个推拉式卡子

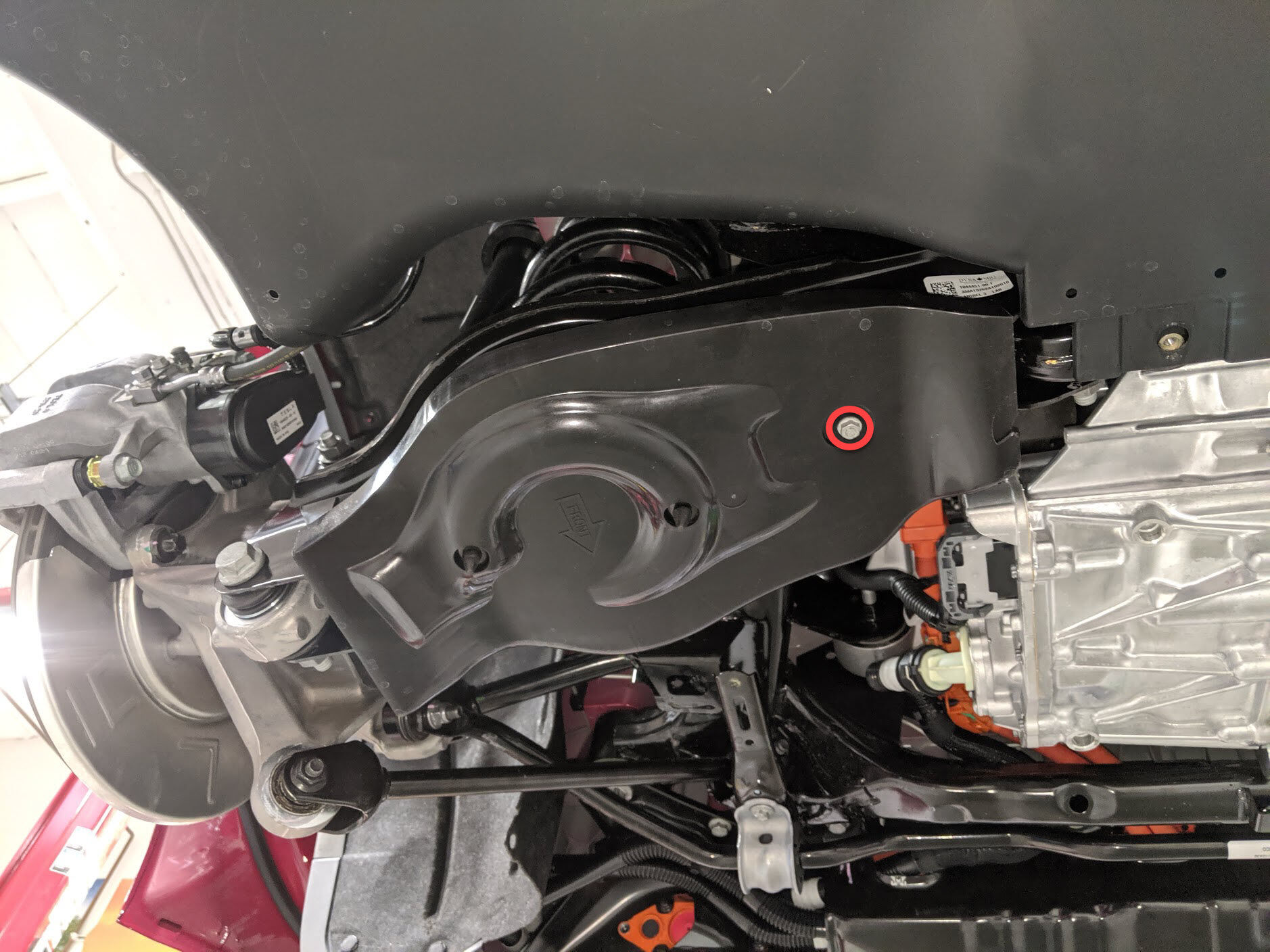

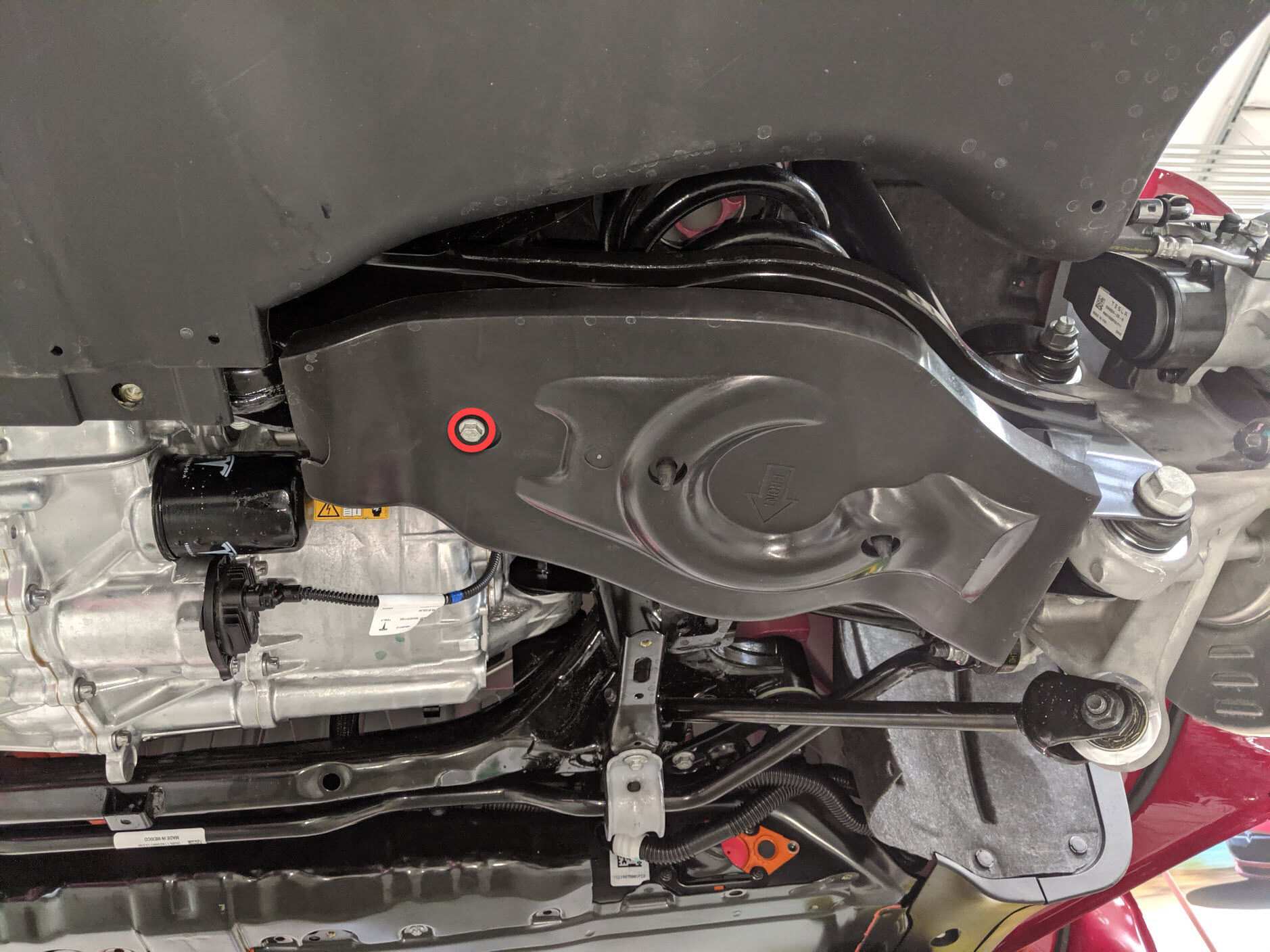

33. 拆卸左后悬架护罩
    注

    1 个螺栓，10 毫米，6 Nm，2 个锁片



34. 拆卸右后悬架护罩
    注

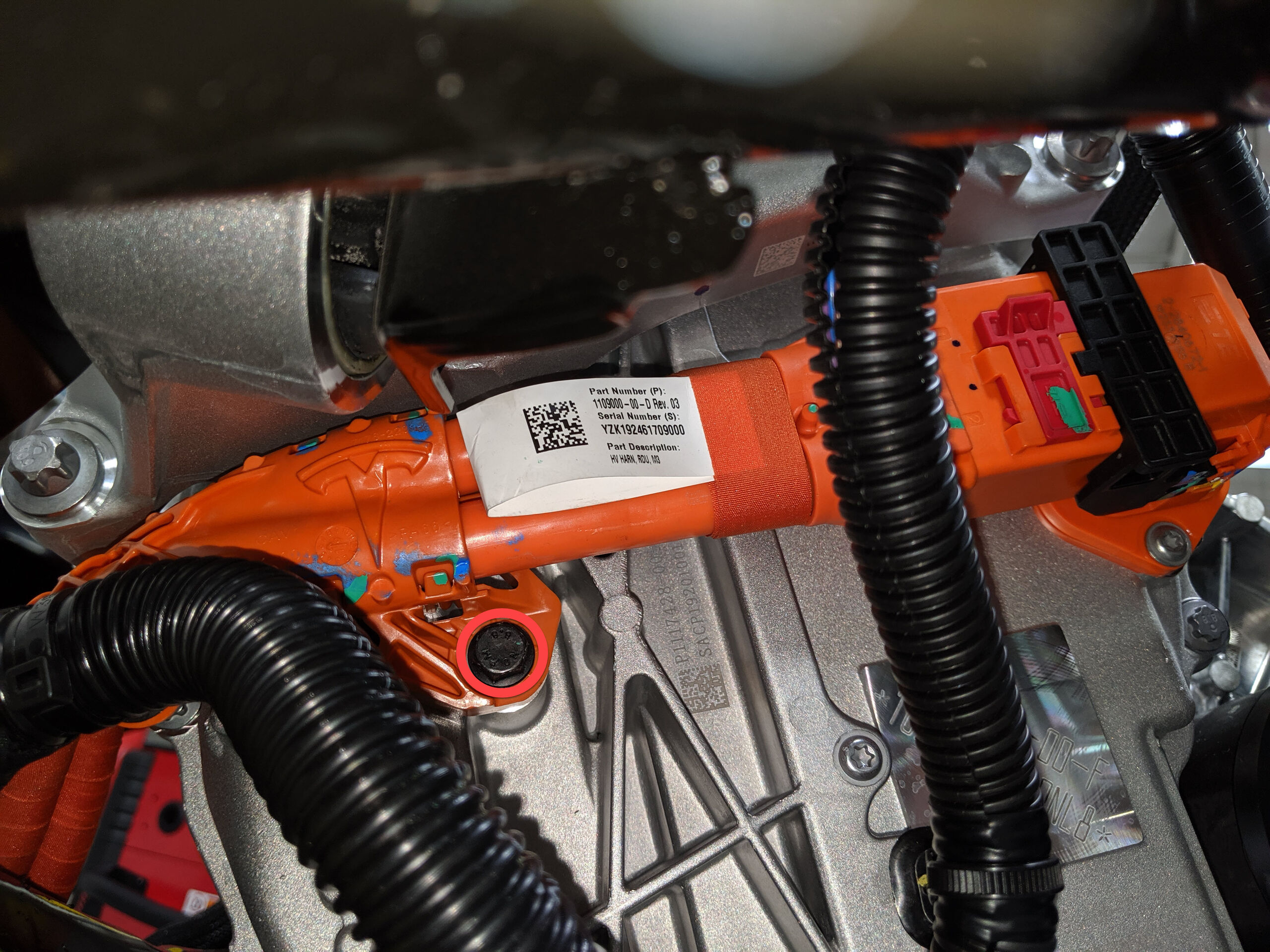

    1 个螺栓，10 毫米，6 Nm，2 个锁片



35. 部分降低车辆，然后将举升机设定至锁止位
    注

    将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降下时保持活动自如；将车辆设置到适宜的作业高度

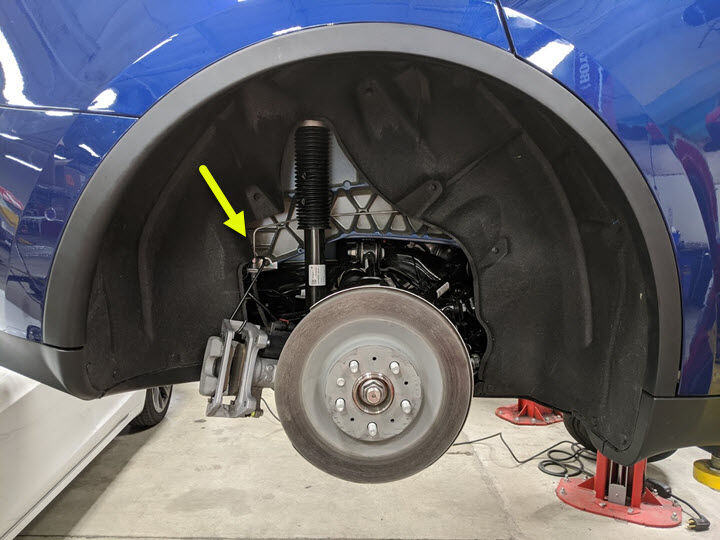

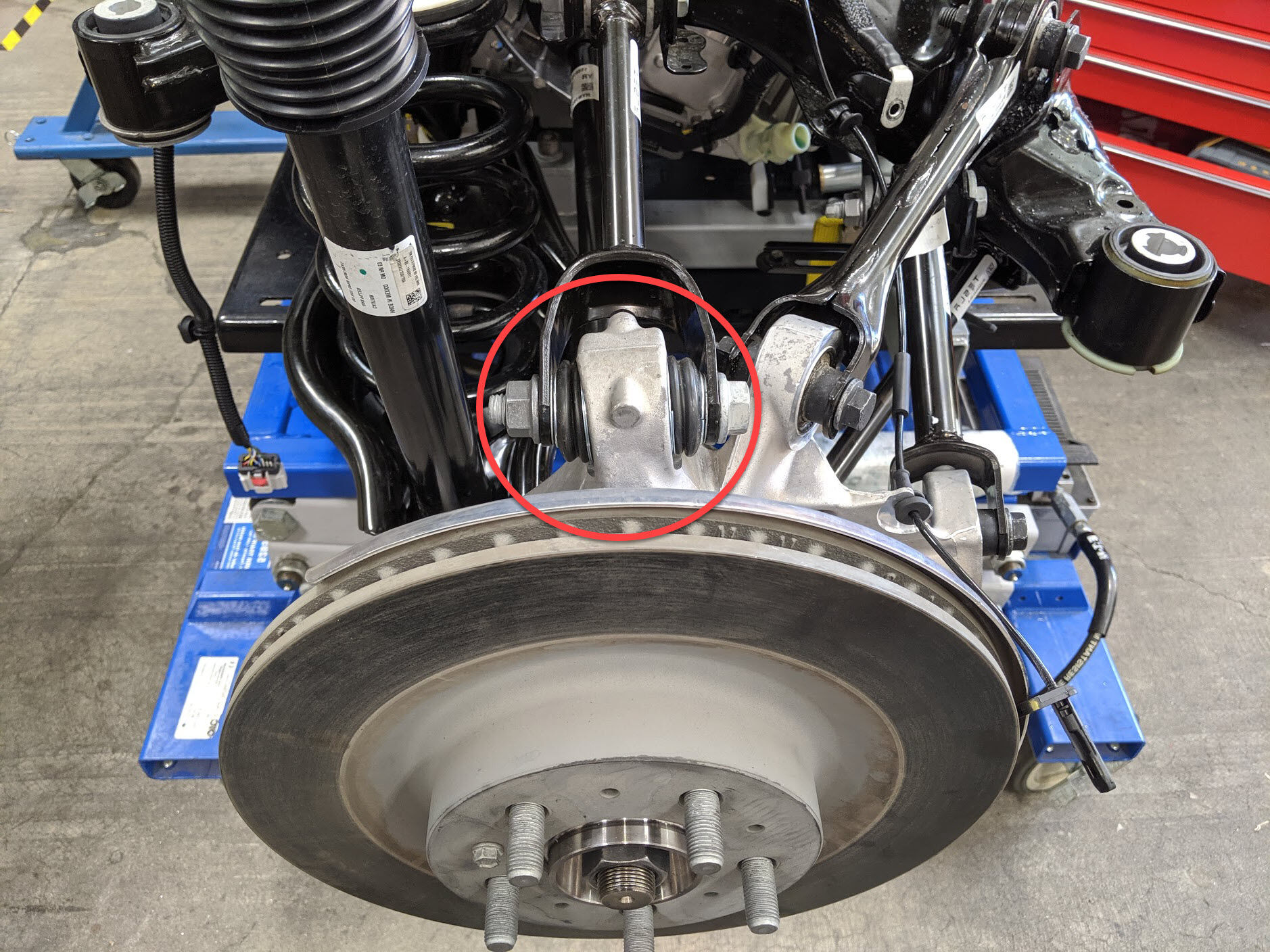

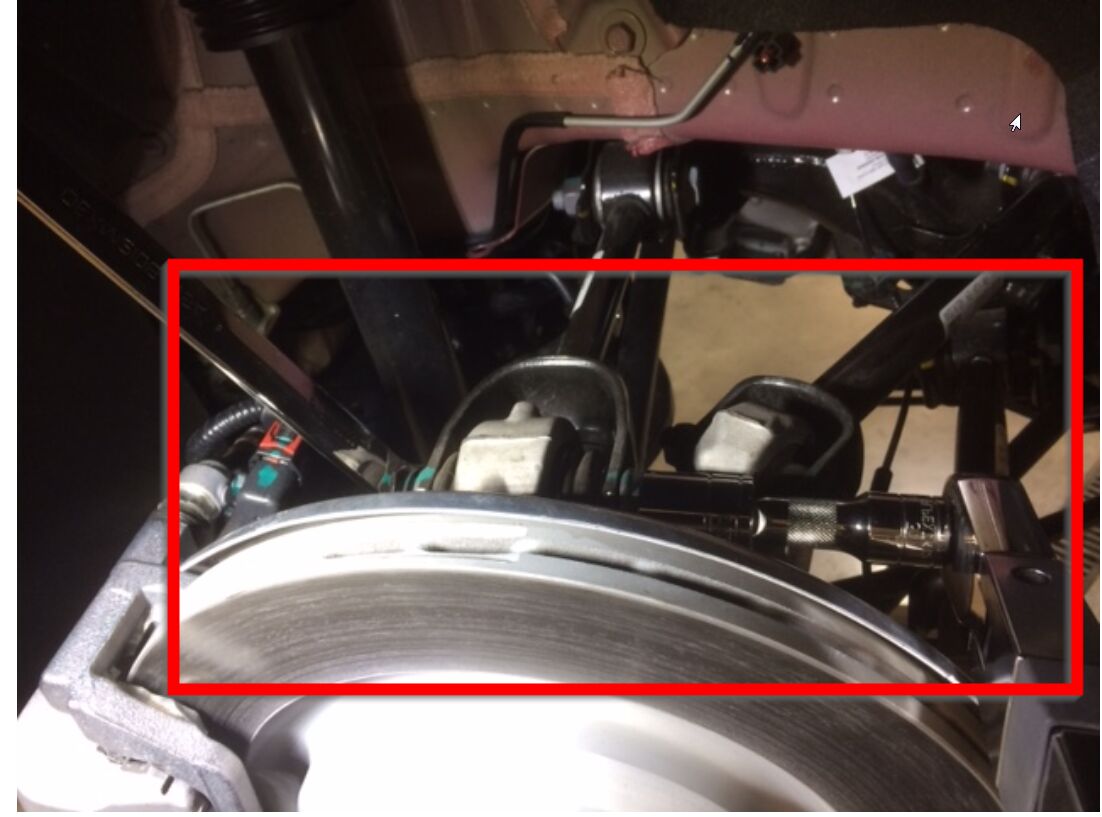

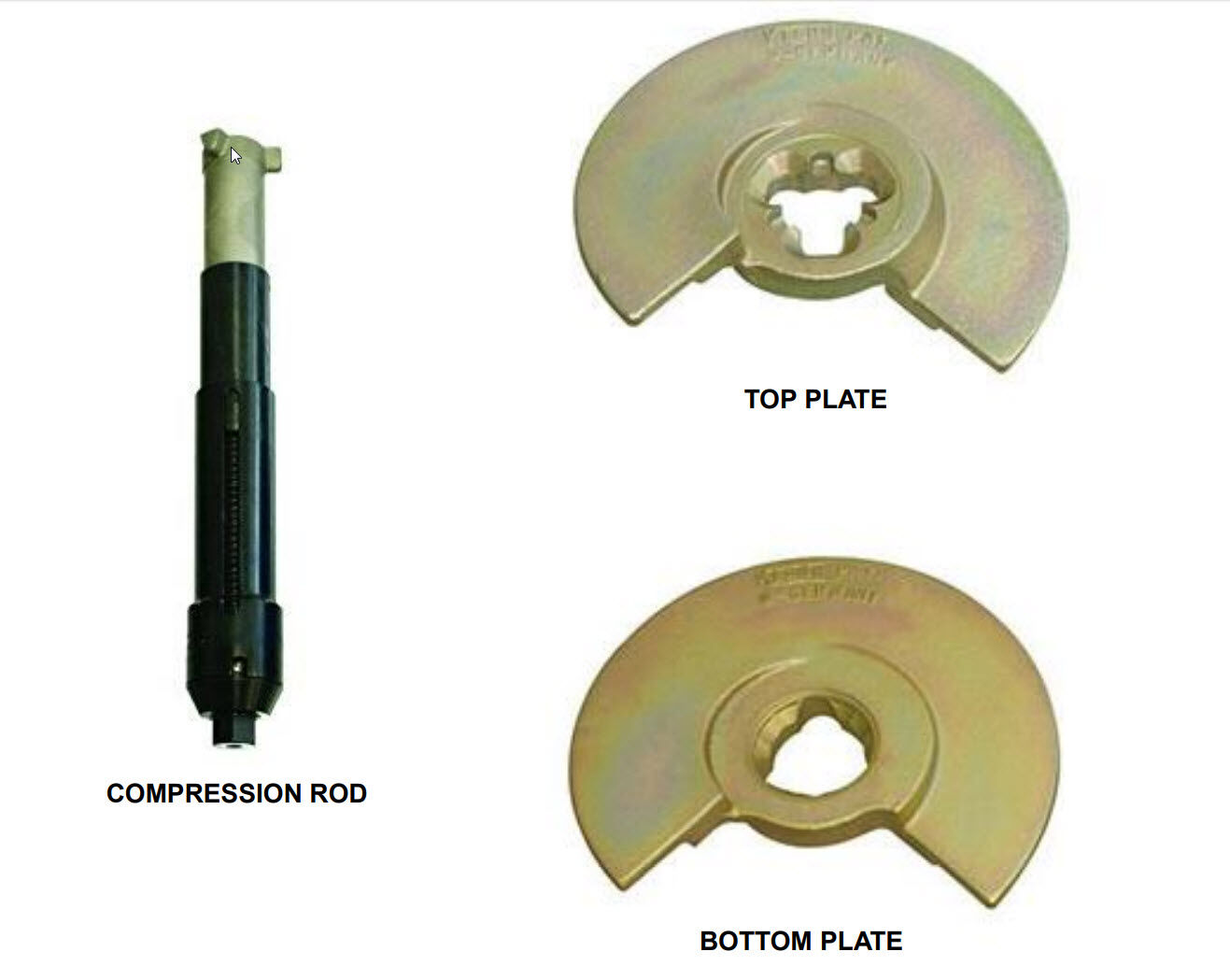

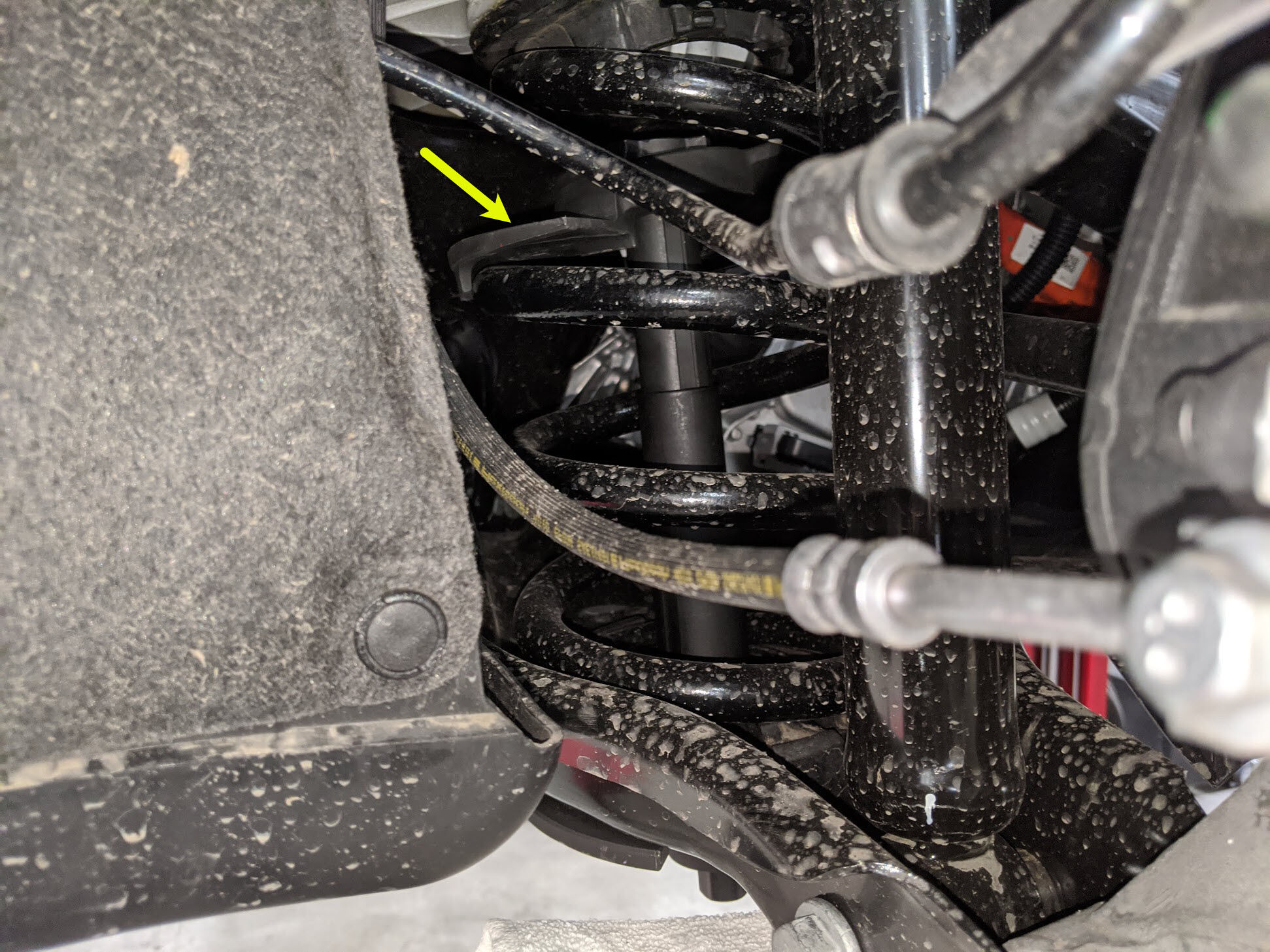

36. 将弹簧压缩器安装到左后螺旋弹簧上
    注

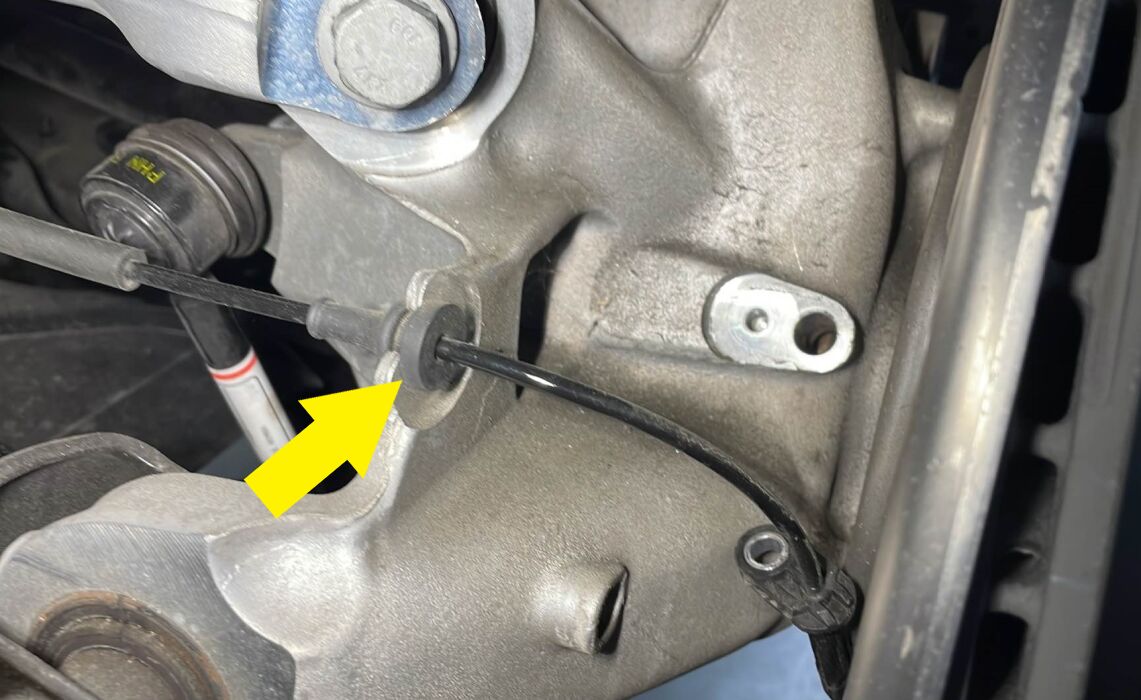

    参考照片以便了解

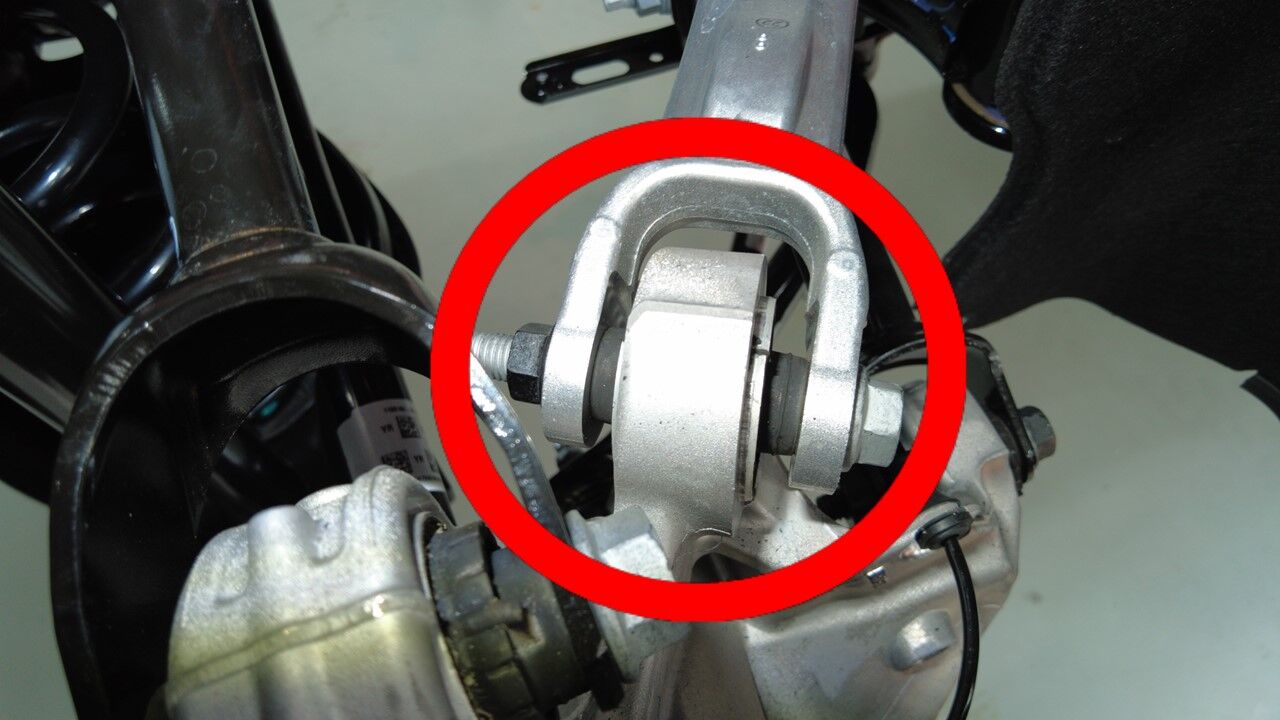

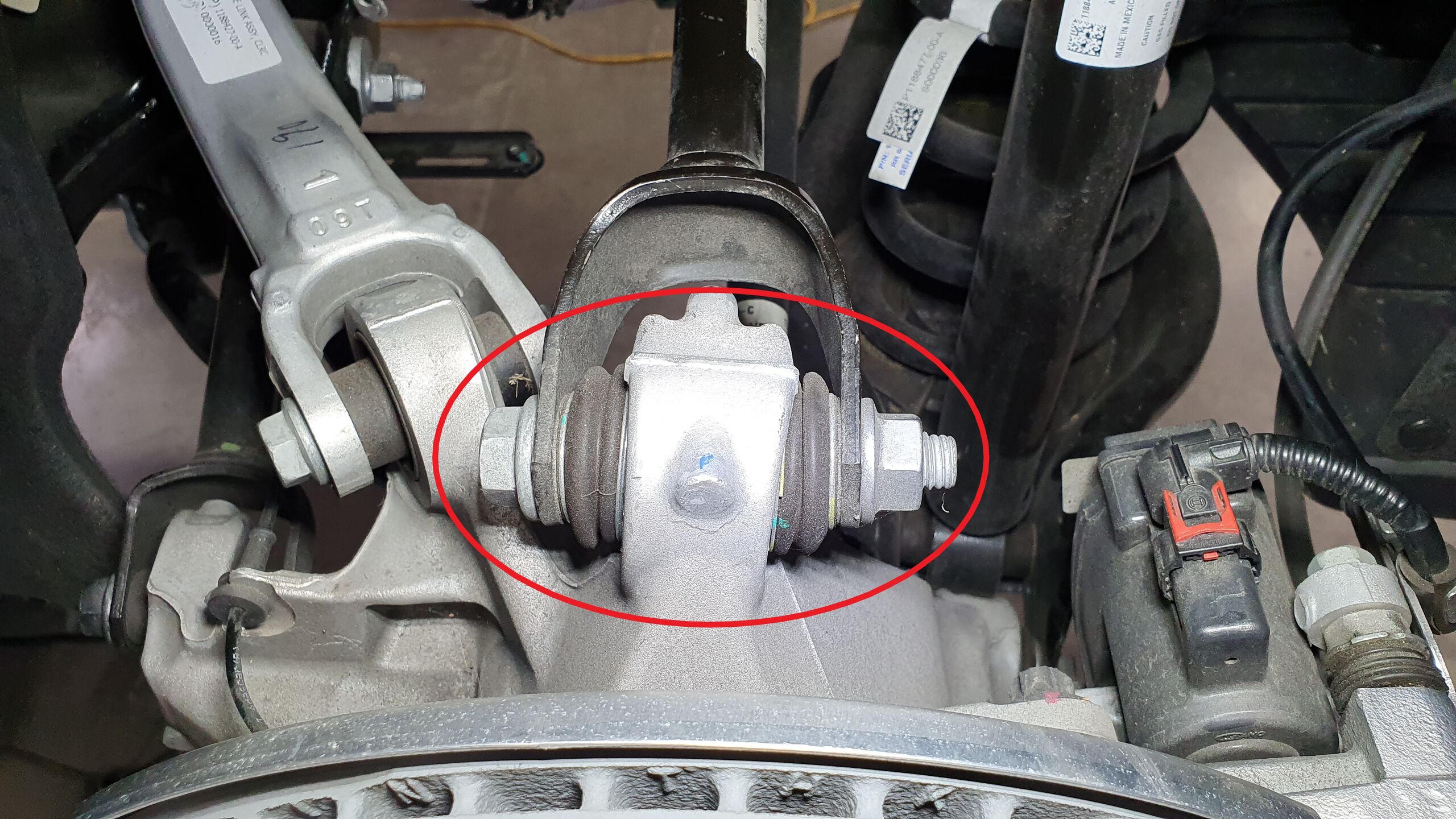

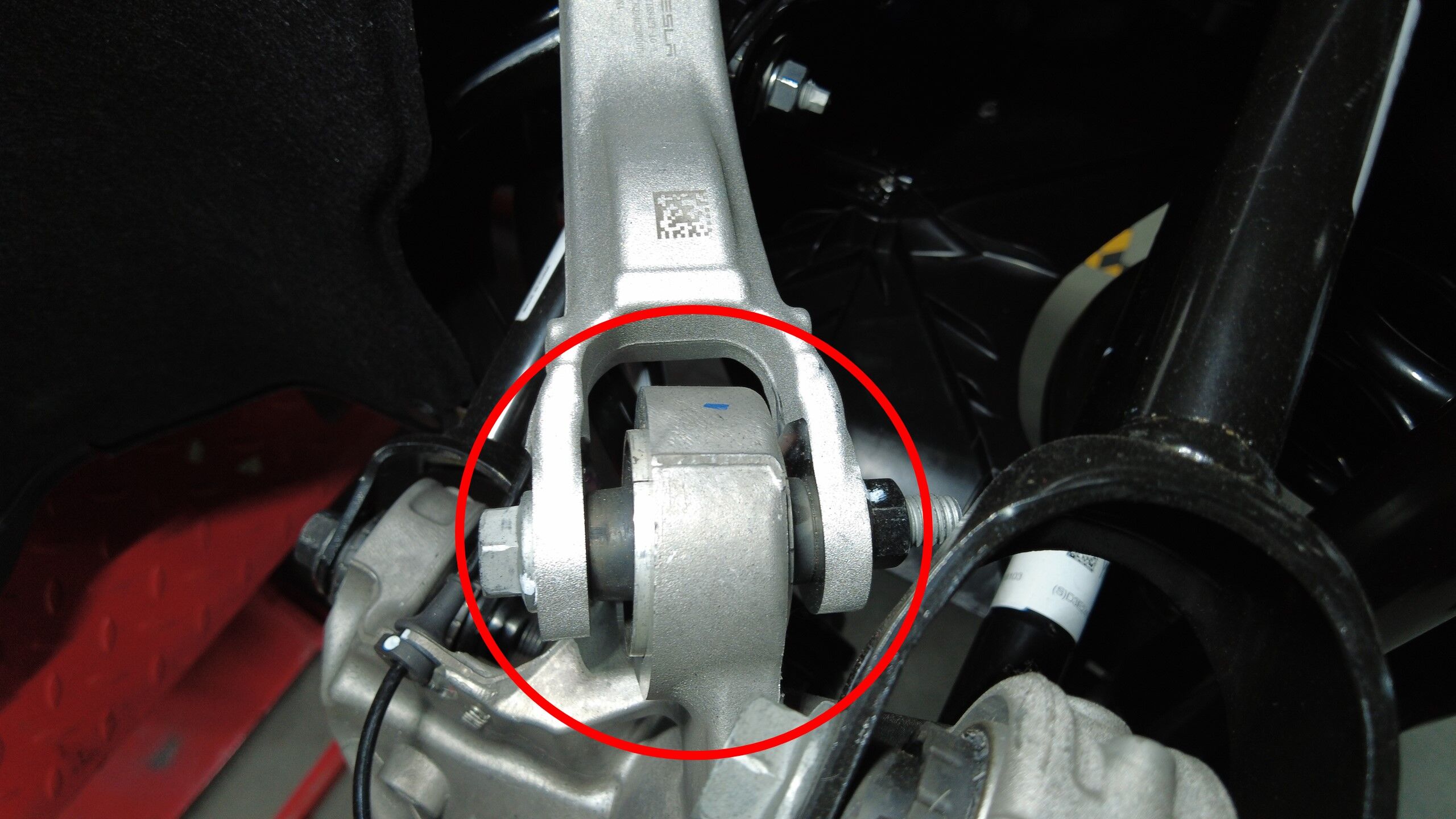

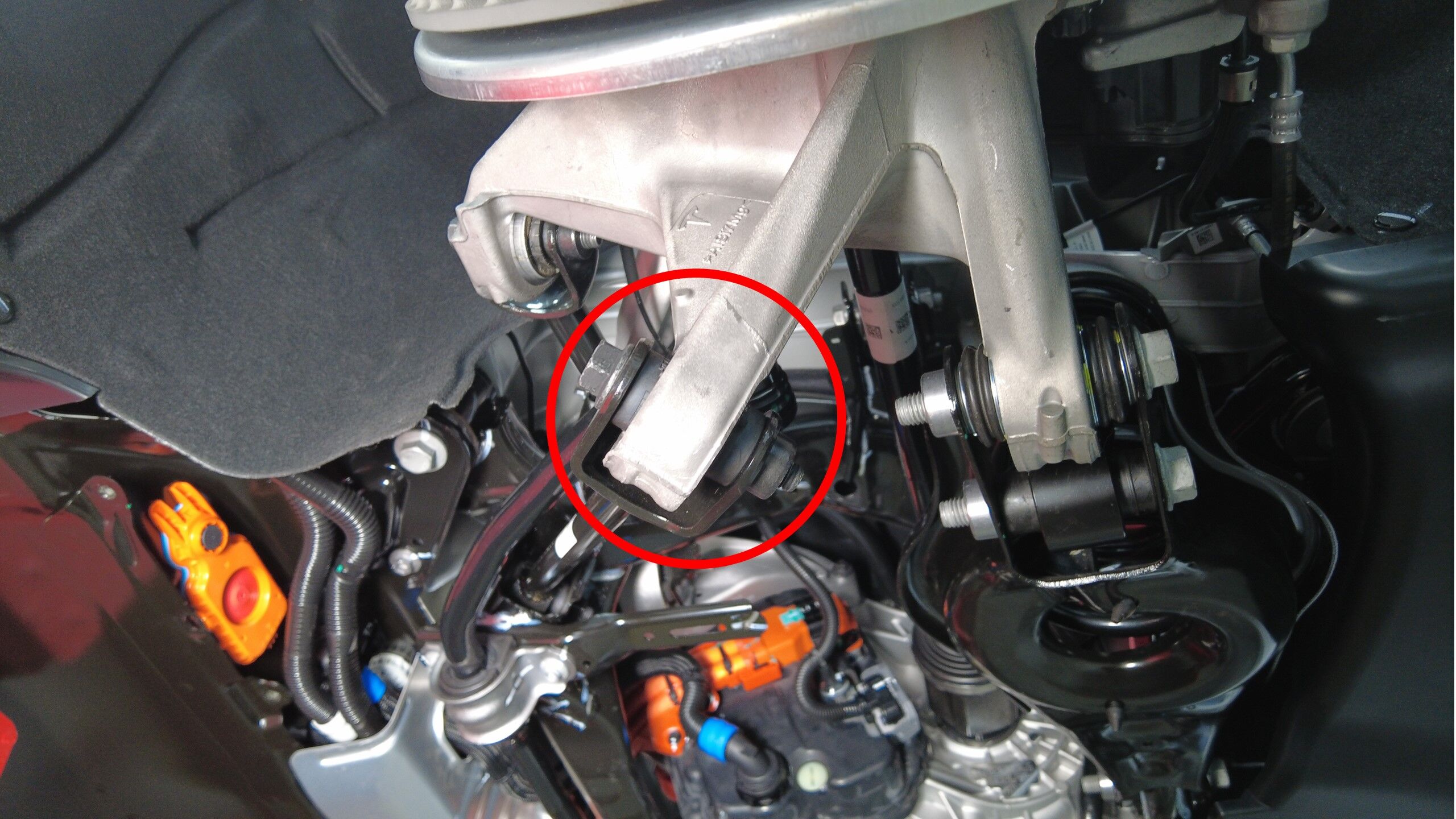

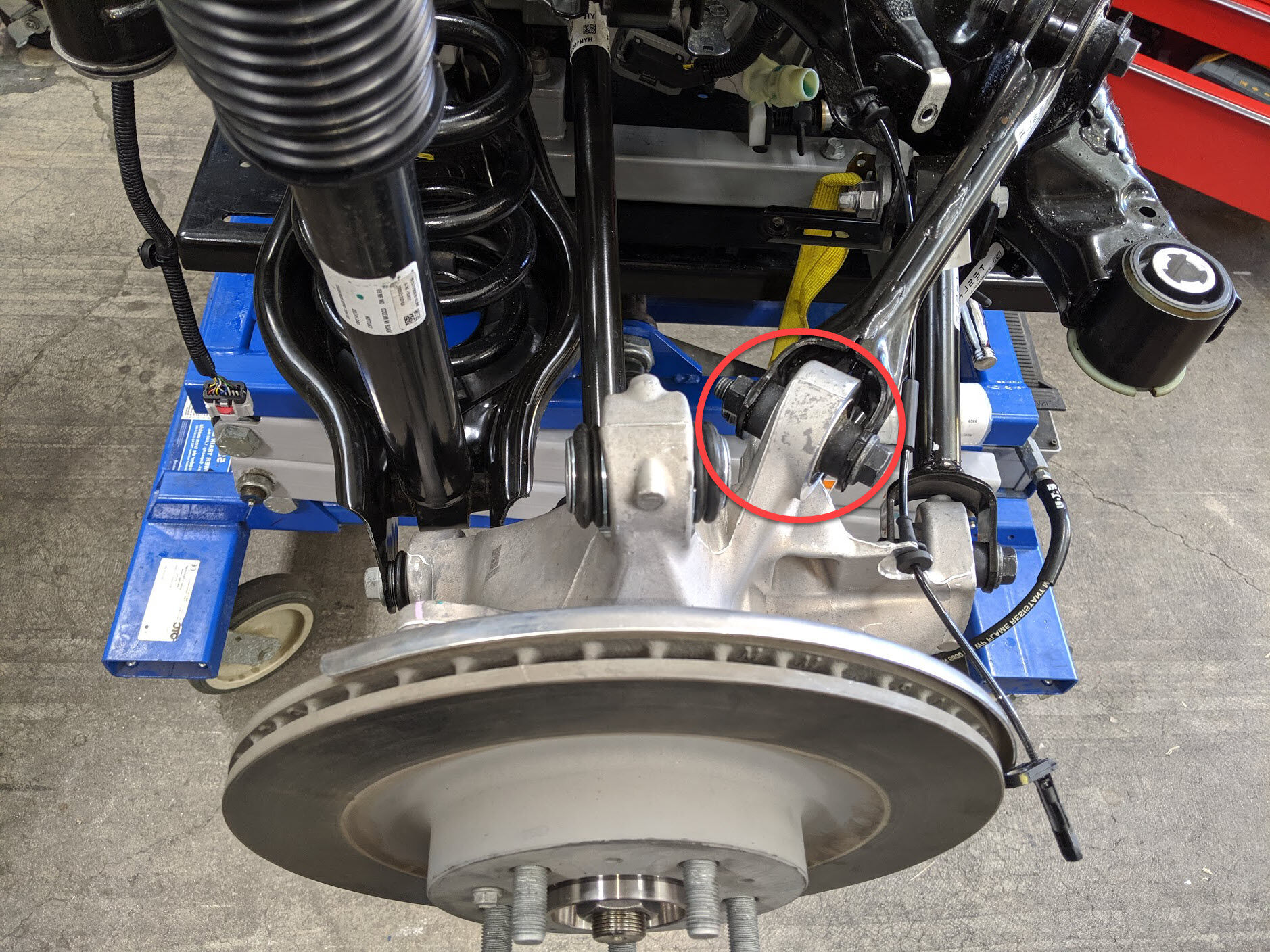

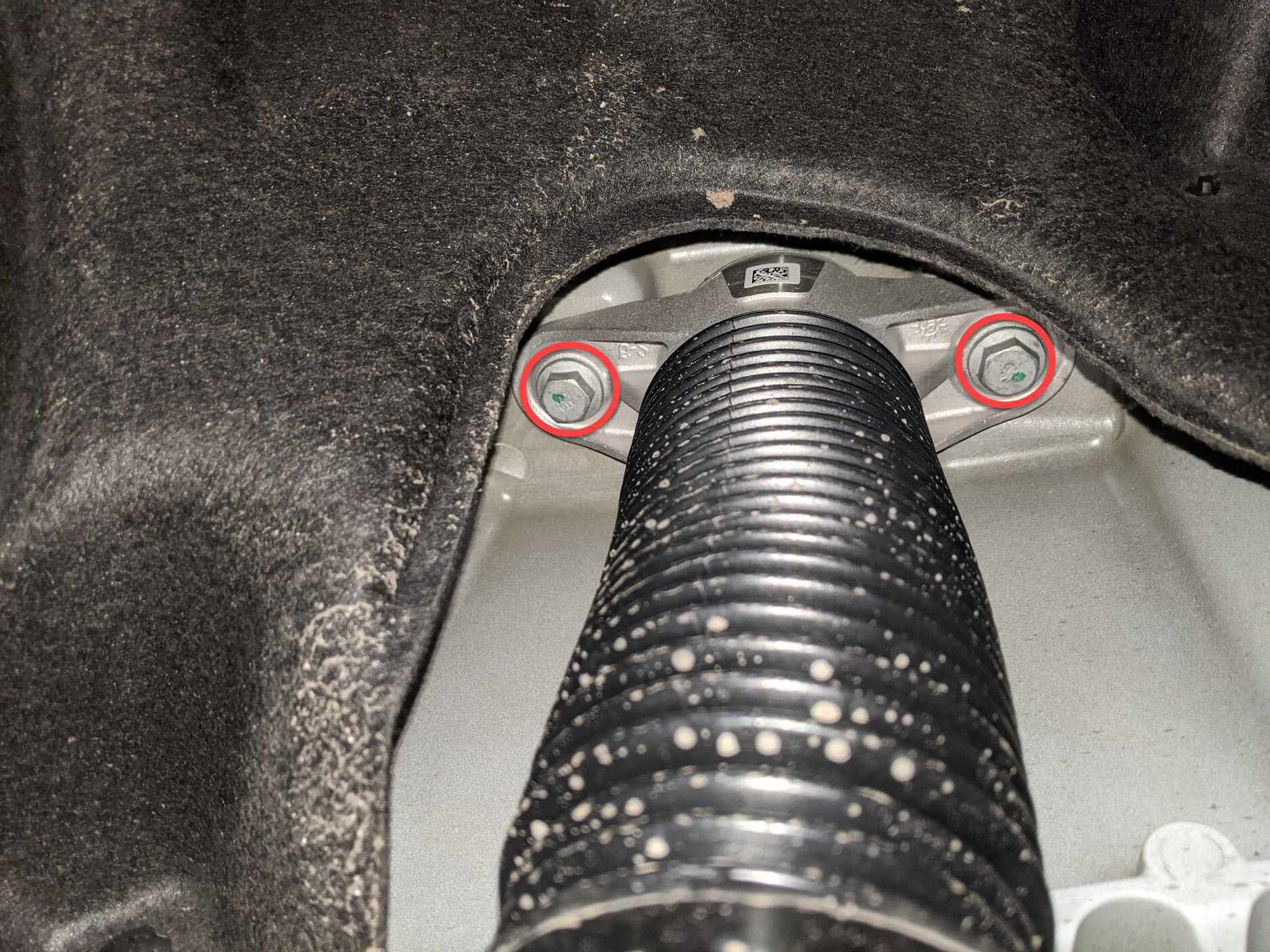

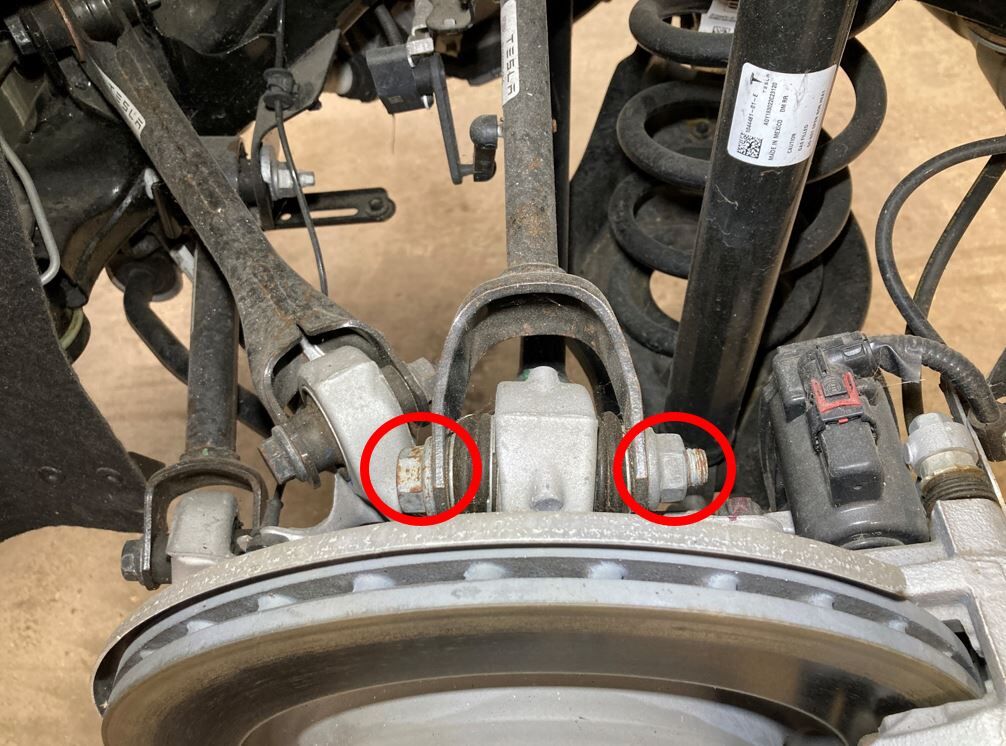

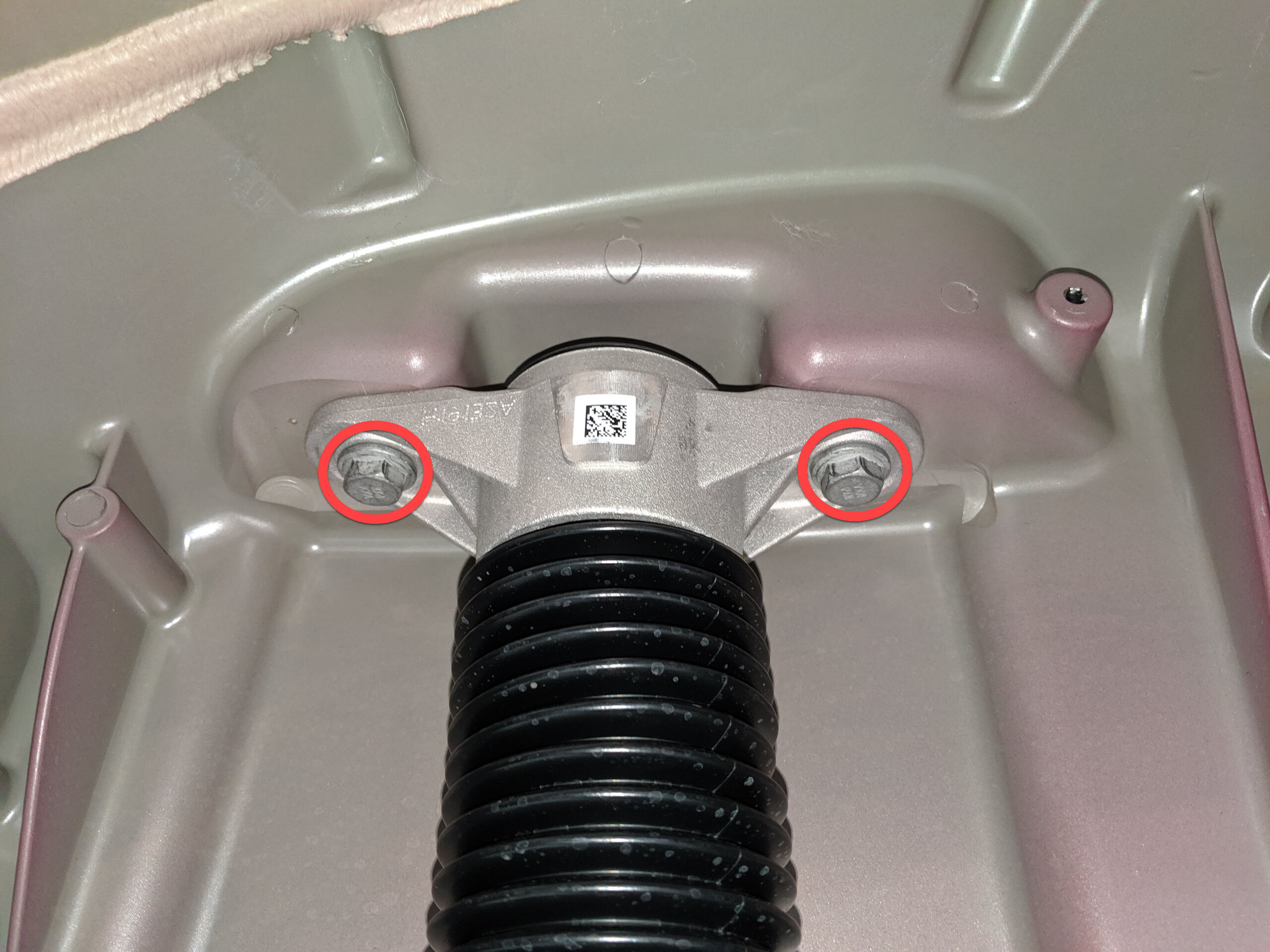

37. 拧松车身顶部支座处左侧支柱螺栓
    注

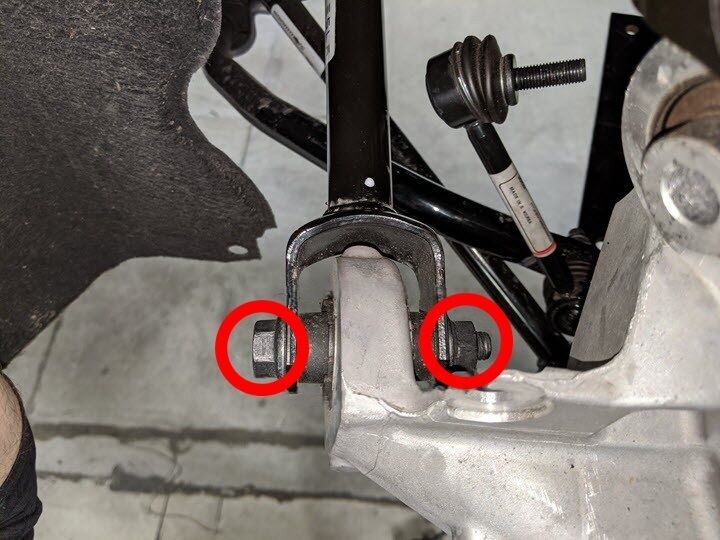

    2 个螺栓，15 毫米，41 Nm



38. 将弹簧压缩器安装到右后螺旋弹簧上

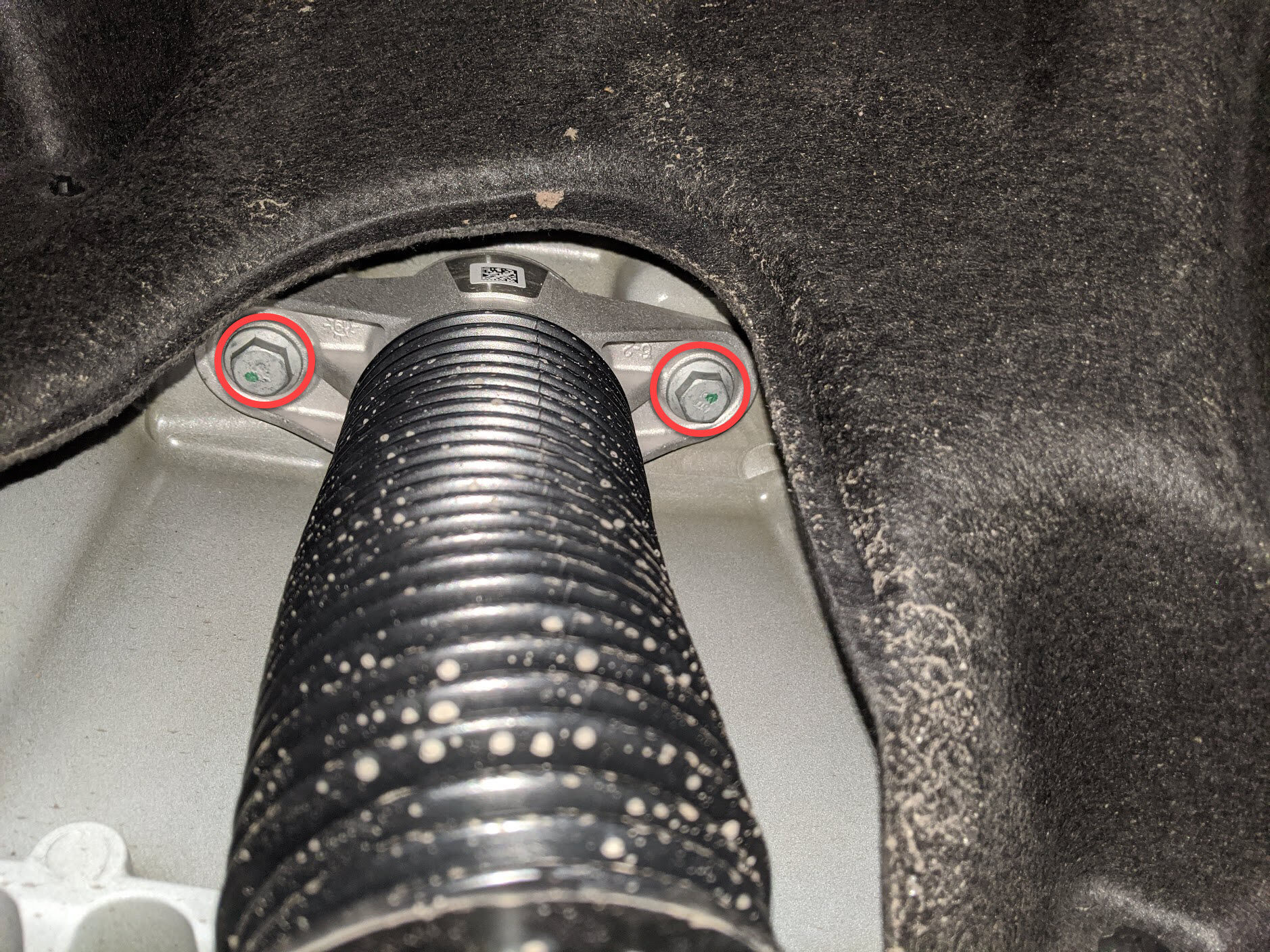

39. 拧松车身顶部支座处右侧支柱螺栓
    注

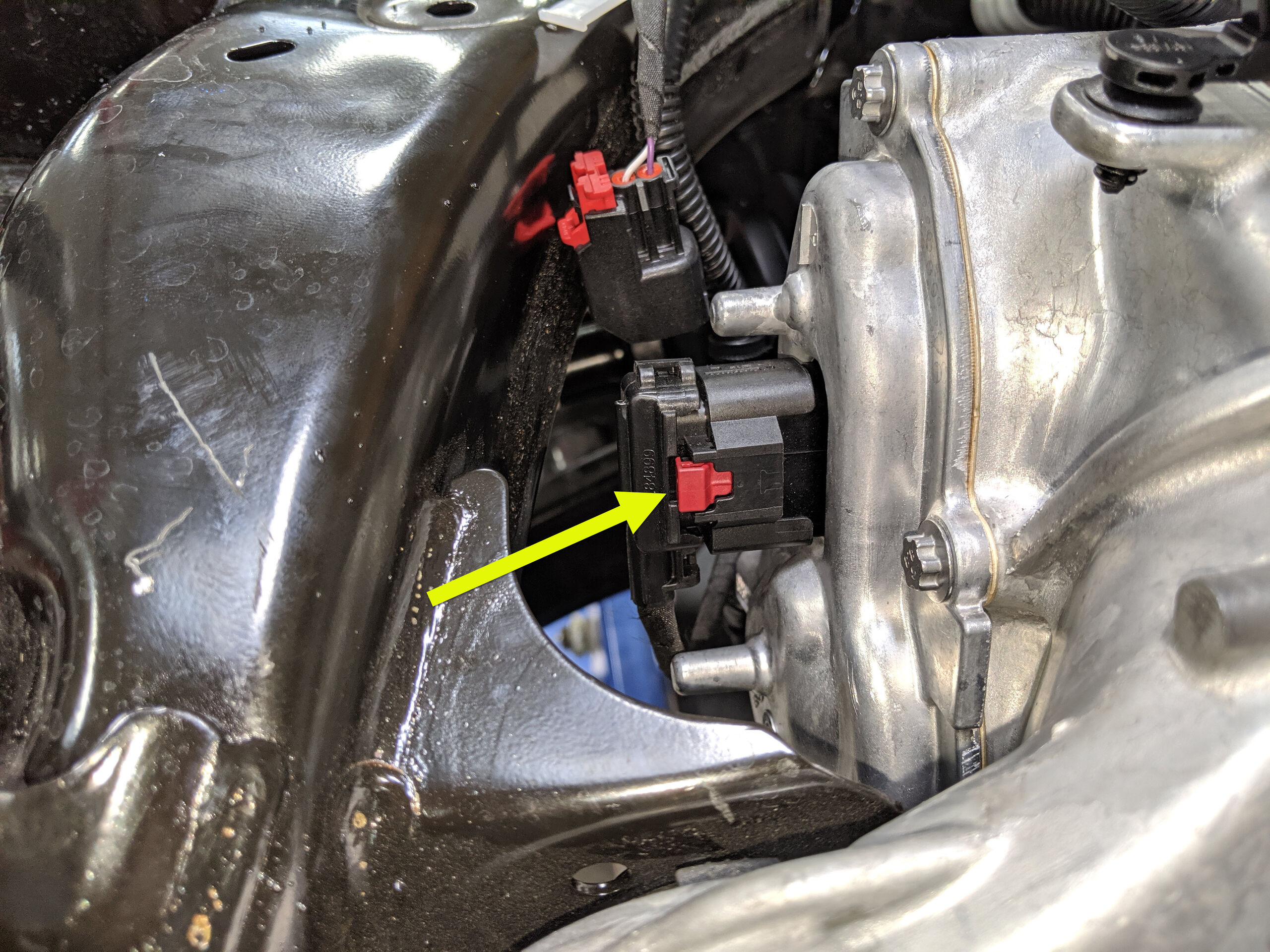

    2 个螺栓，15 毫米，41 Nm



40. 完全升起车辆，然后将举升机降低至锁止位
    注

    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾

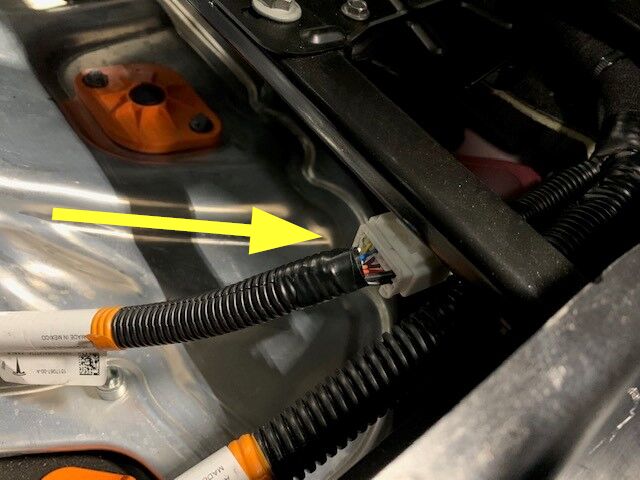

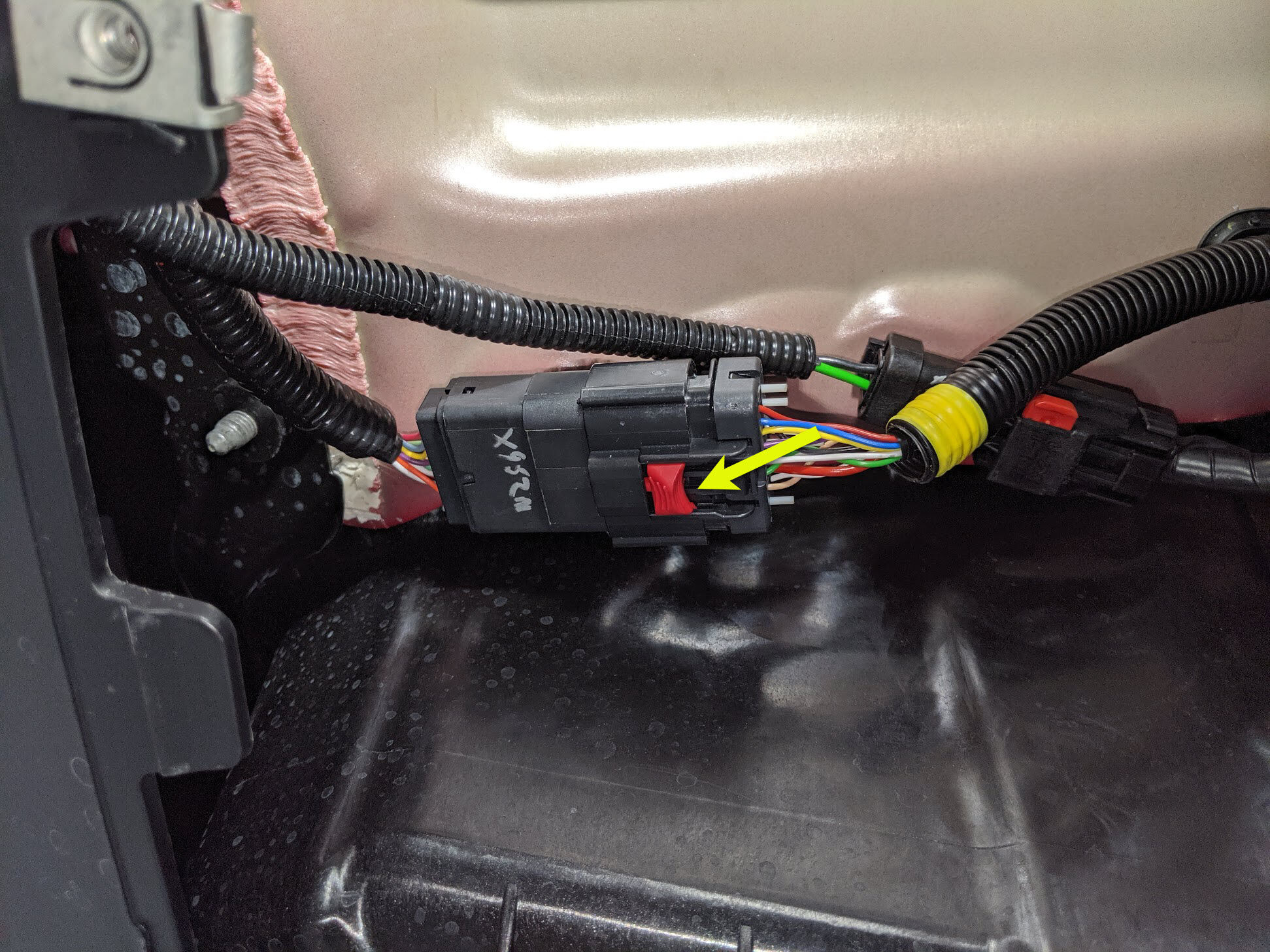

41. 断开右侧 12V 副车架线束连接器
    注

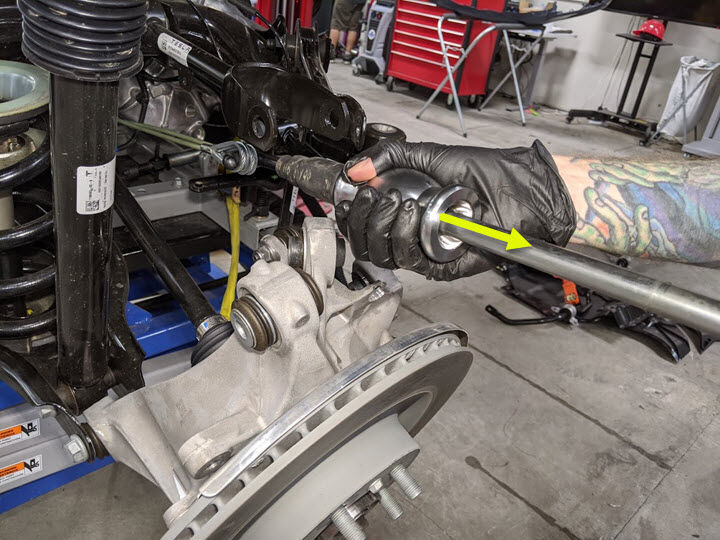

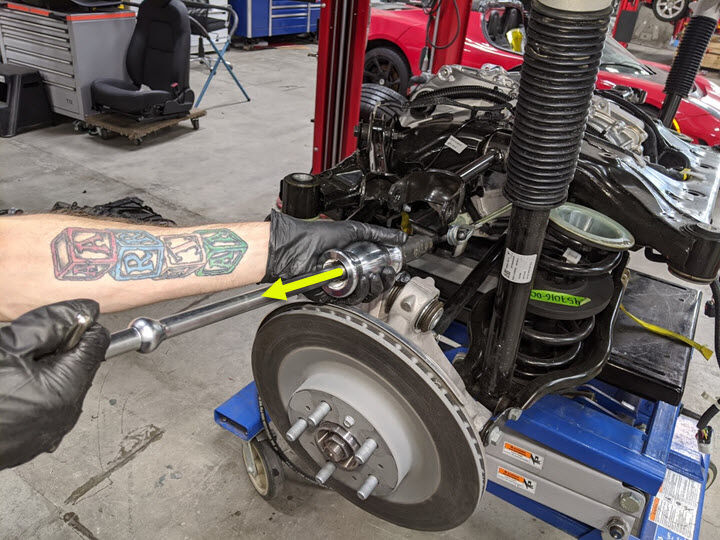

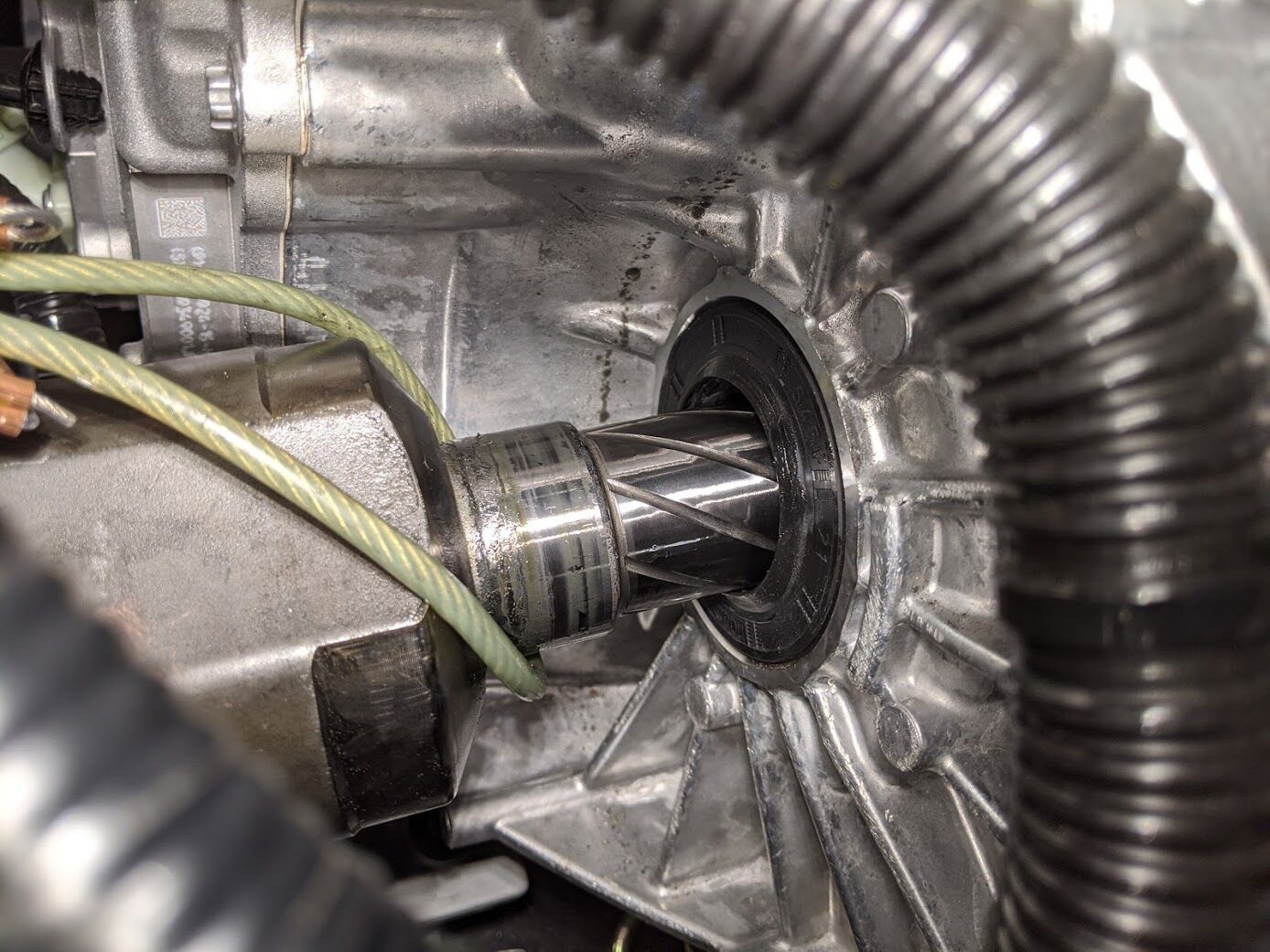

    1 个连接器；松开锁片

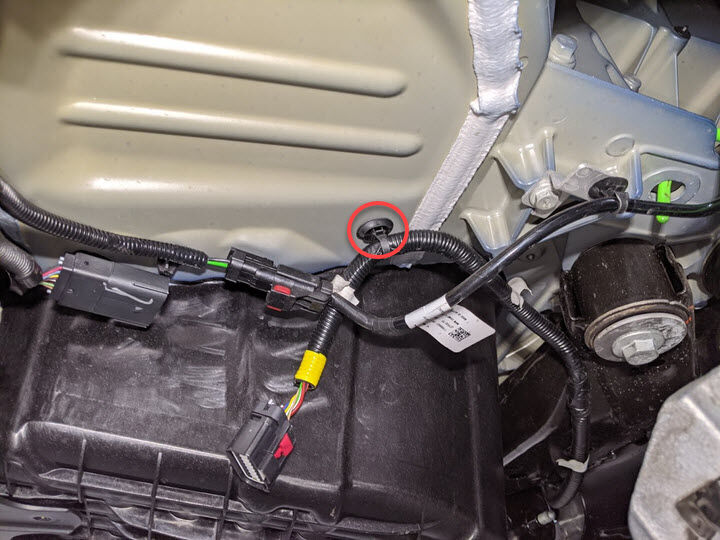

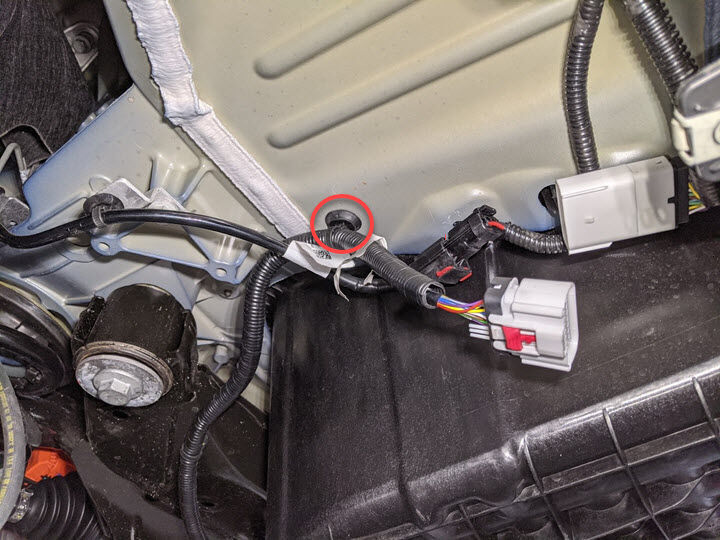

42. 将右侧 12V 副车架线束夹从车身上拆下
    注

    1 个夹子

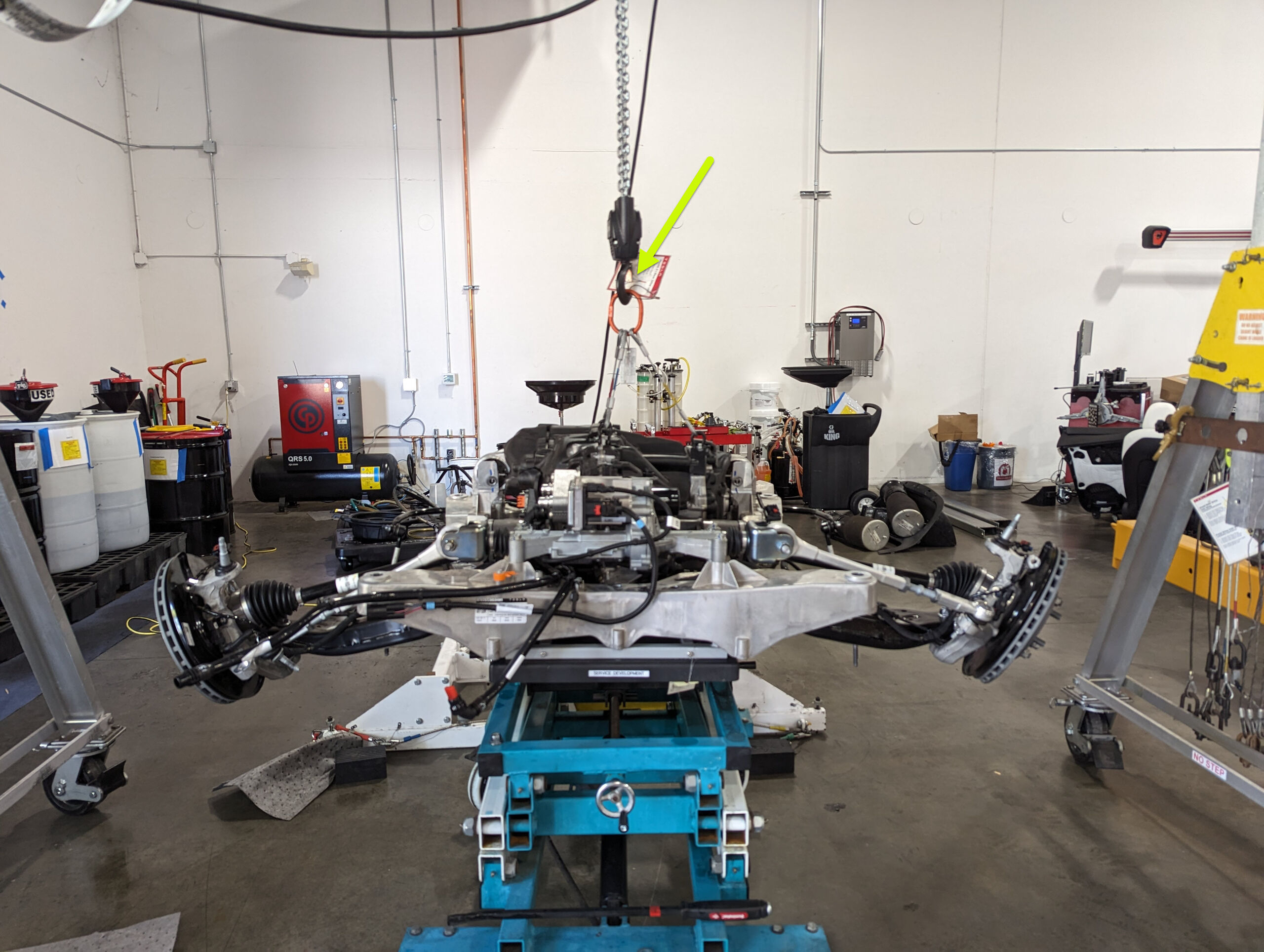

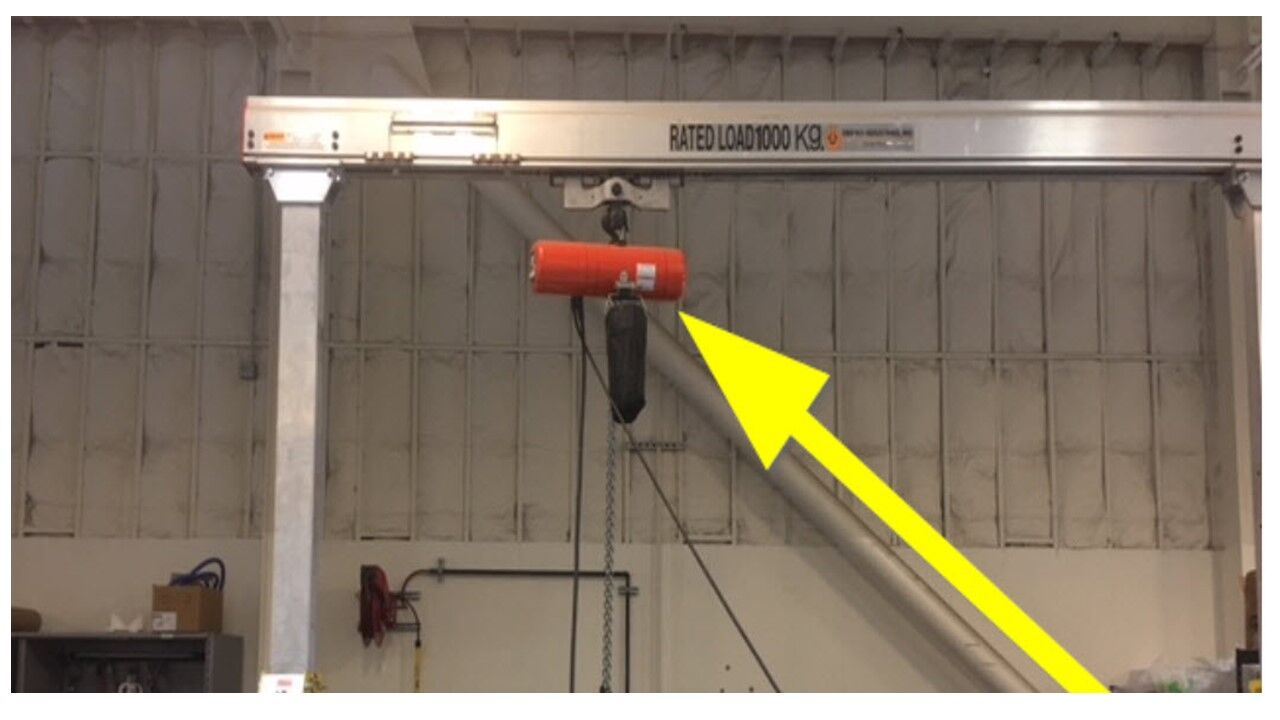

43. 断开左侧 12V 副车架线束连接器

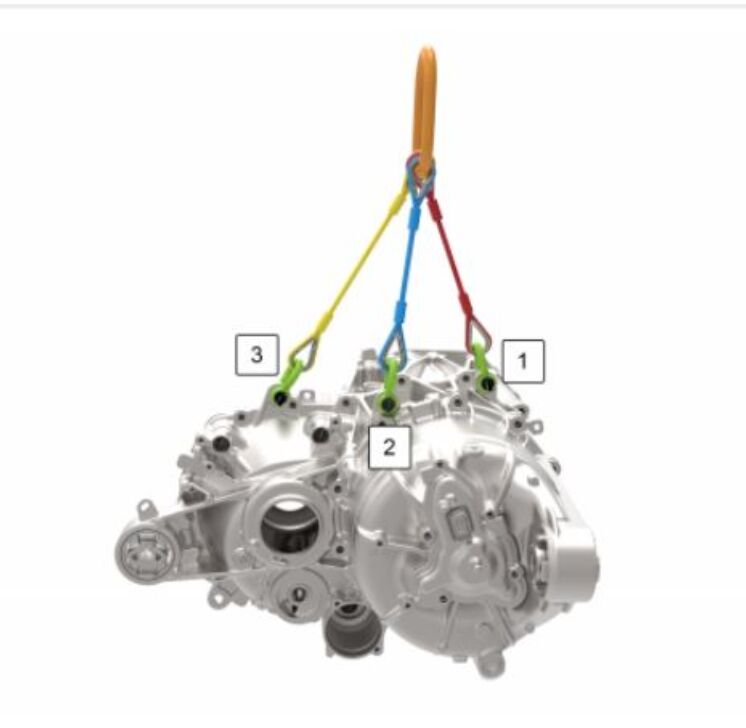

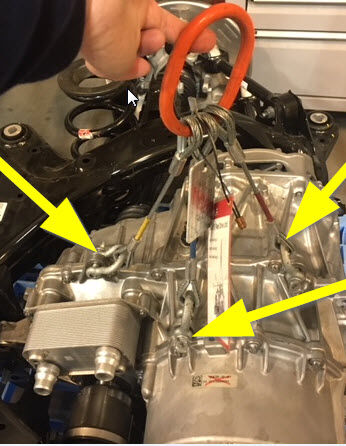

    注

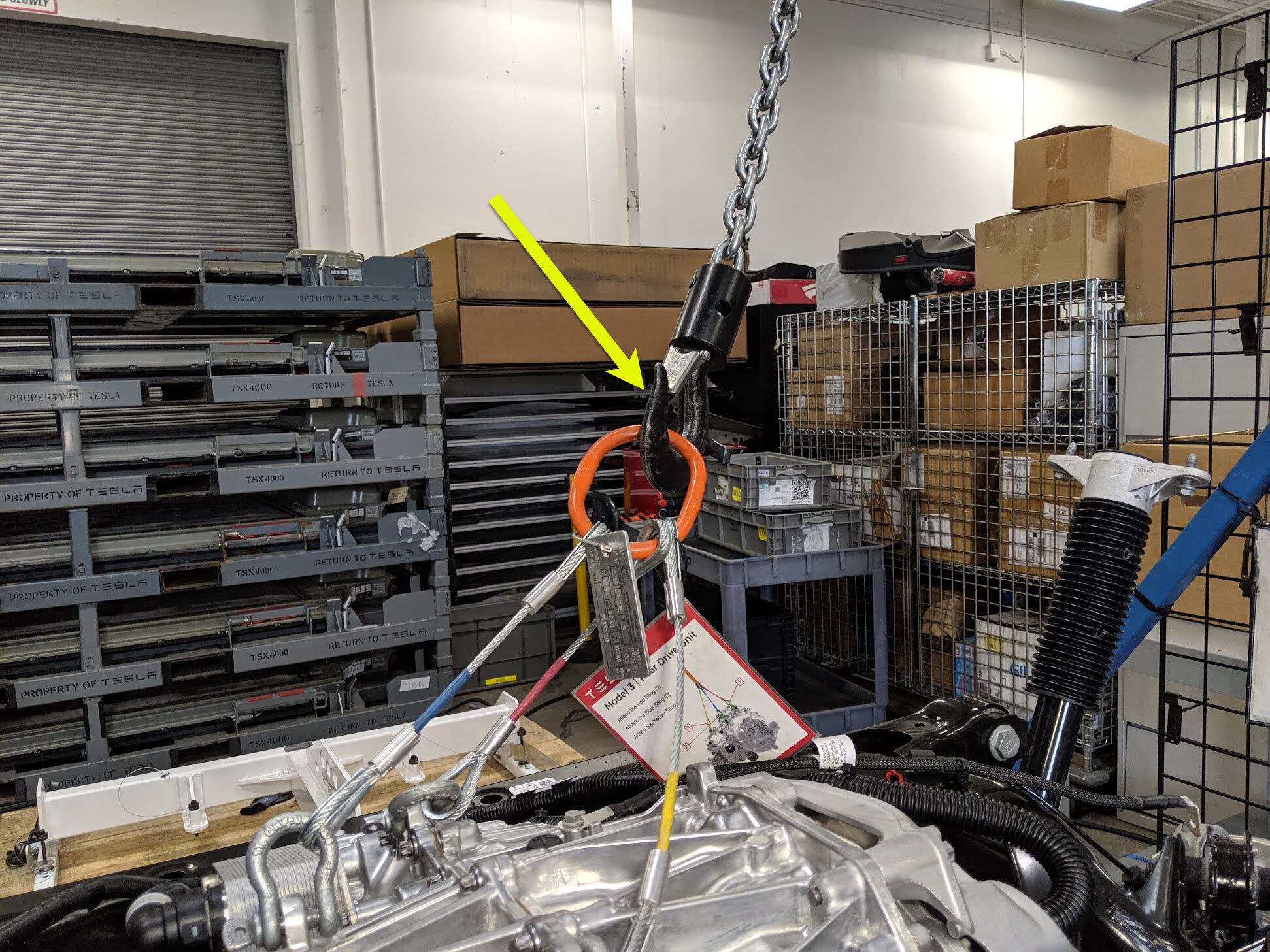

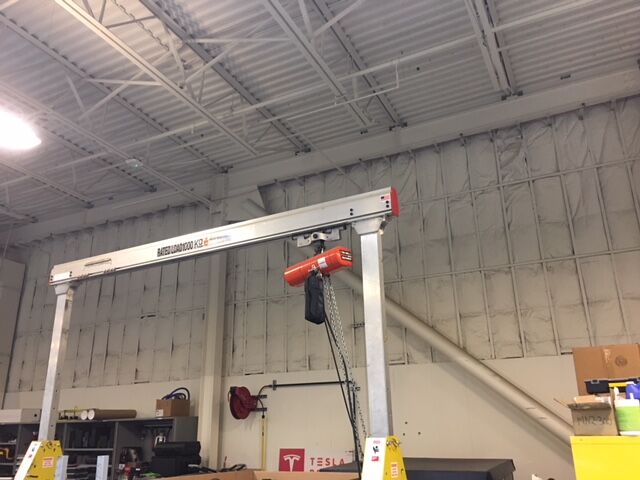

    1 个连接器；松开锁片

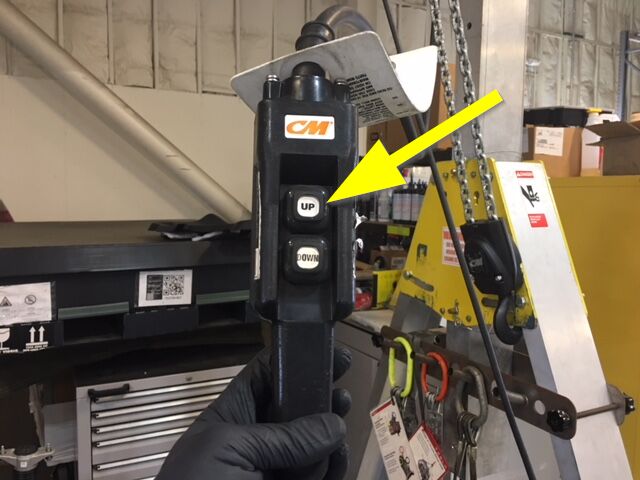

44. 将左侧 12V 副车架线束夹从车身上拆下

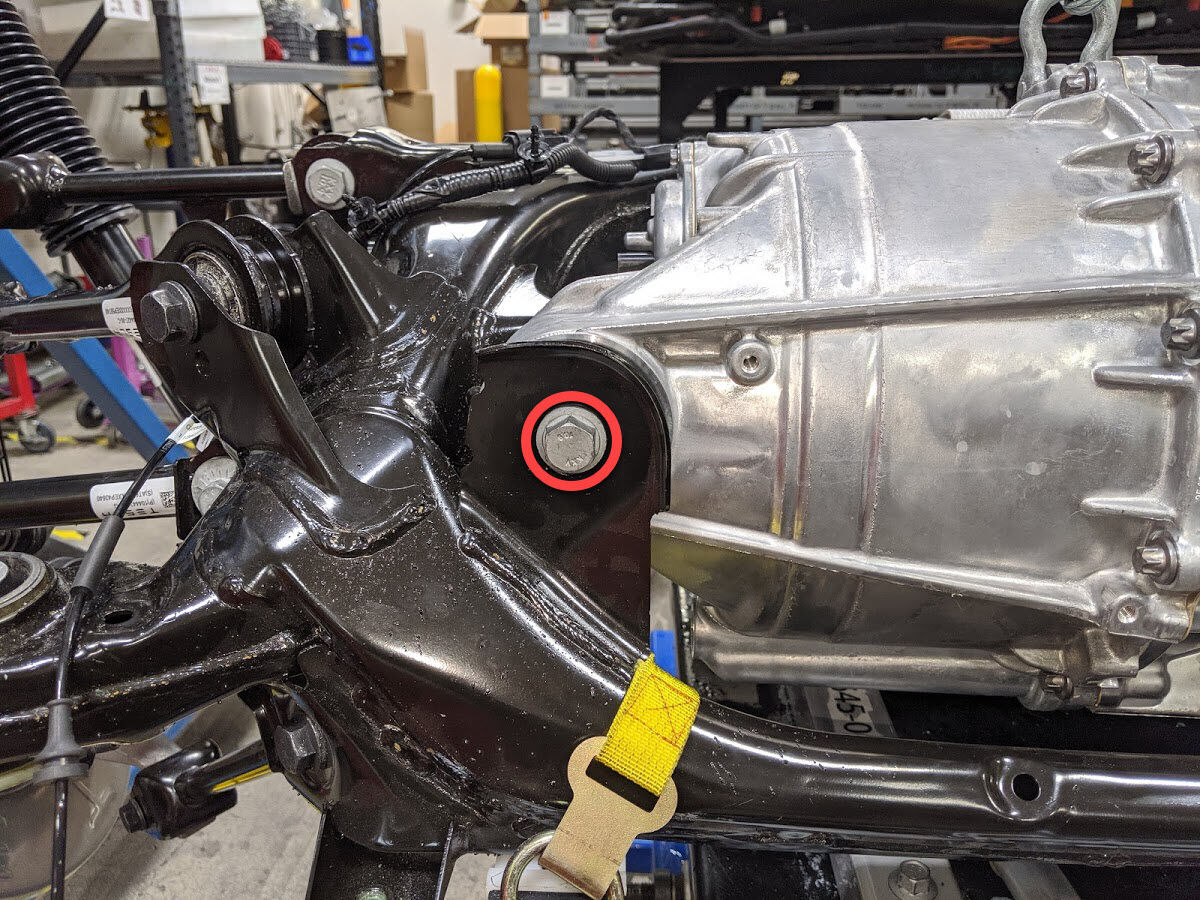

    注

    1 个夹子

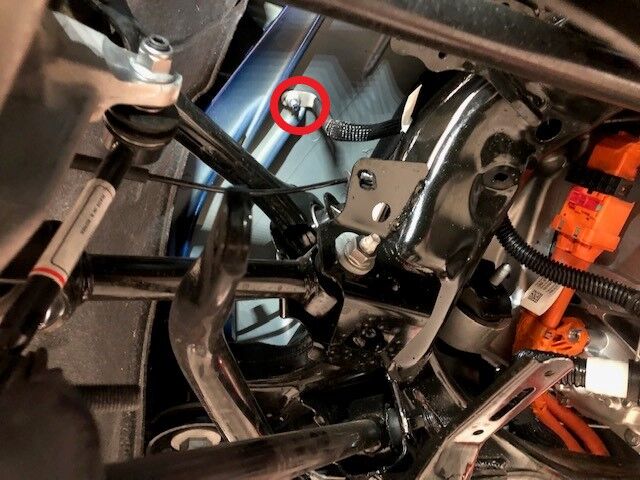

45. 拆卸将后驱动单元接地带固定到车辆的螺母
    注

    1 个螺母，10 毫米，10 Nm

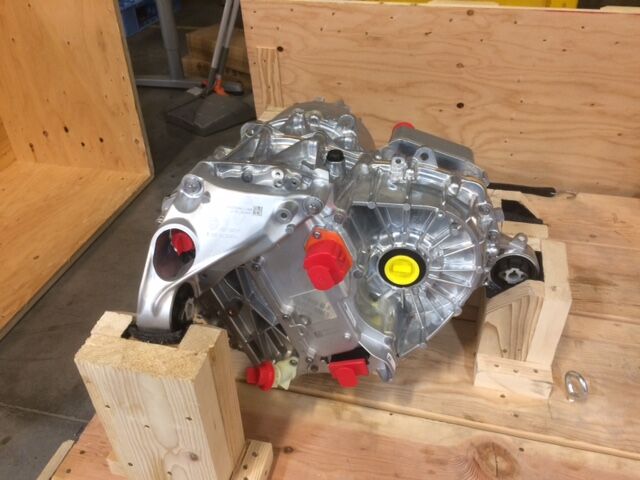

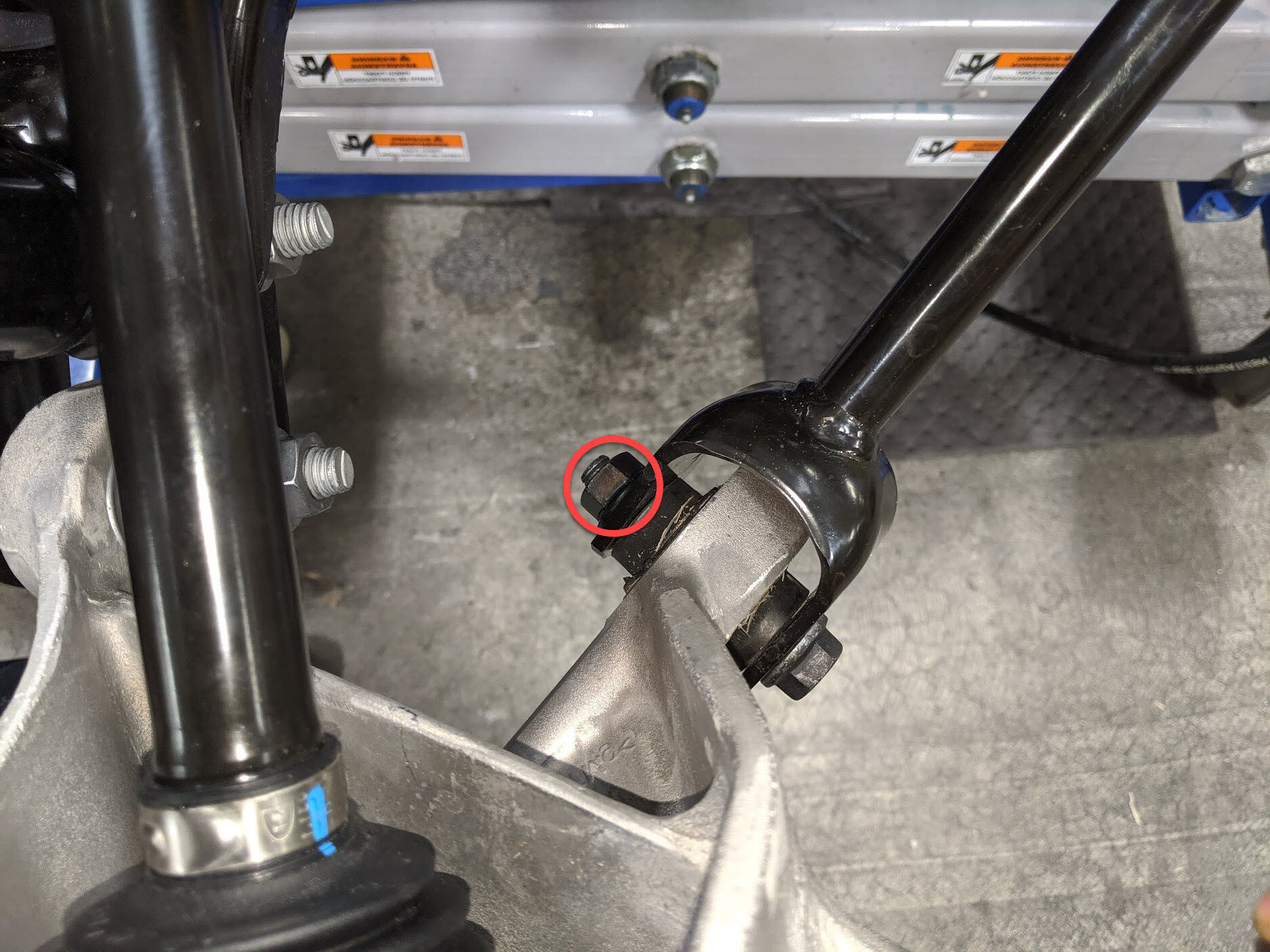

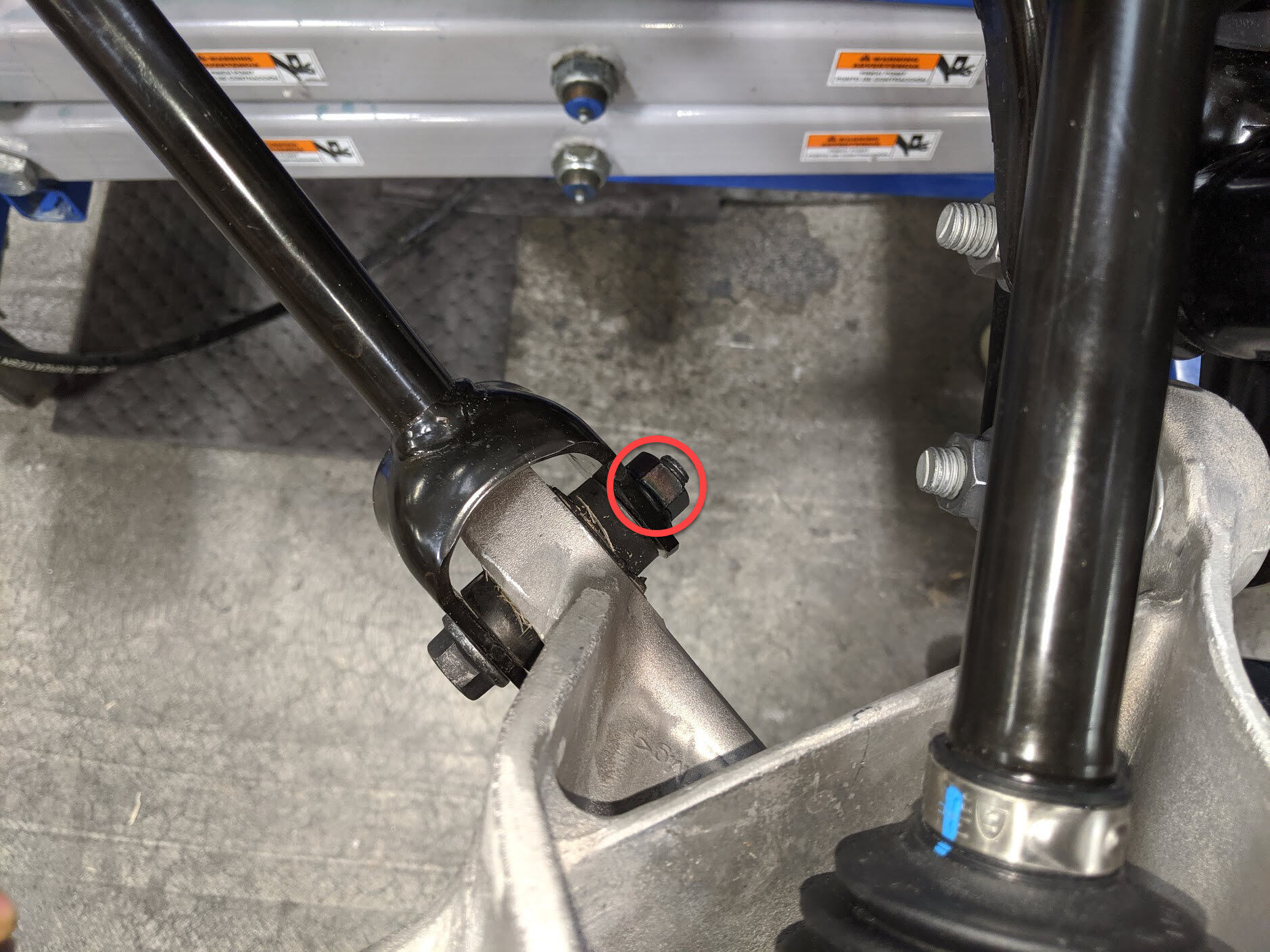

46. 拆卸将左后平衡杆末端连杆固定到平衡杆的螺母
    注

    1 个自锁螺母，15 毫米，55 Nm；松开螺母，然后用 5 毫米六角扳手反向固定球头；拆下后弃用



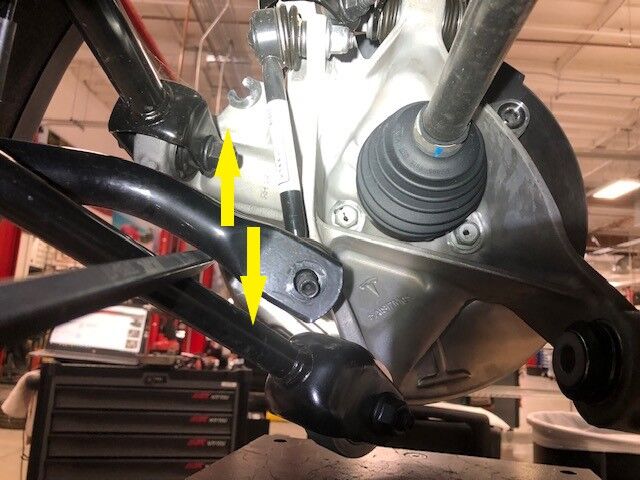

47. 将平衡杆从左后末端连杆上拆下
    注

    为了获得拆下末端连杆的正确角度，可能需要向上/向下移动平衡杆；必要时可借助撬杆



48. 拆卸将右后平衡杆末端连杆固定到平衡杆的螺母
    注

    1 个自锁螺母，15 毫米，55 Nm；松开螺母，然后用 5 毫米六角扳手反向固定球头；拆下后弃用



49. 将平衡杆从右后末端连杆上拆下
    注

    为了获得拆下末端连杆的正确角度，可能需要向上/向下移动平衡杆；必要时可借助撬杆

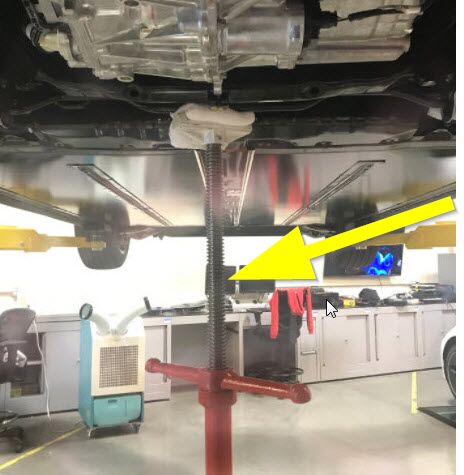

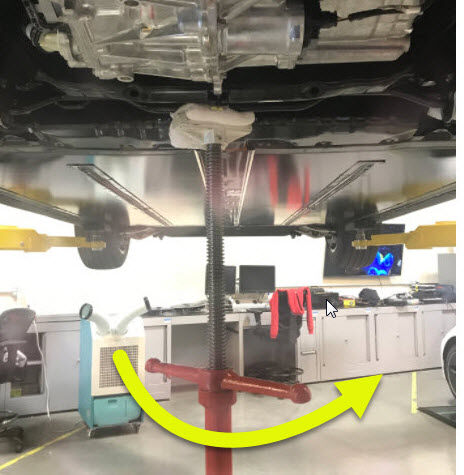

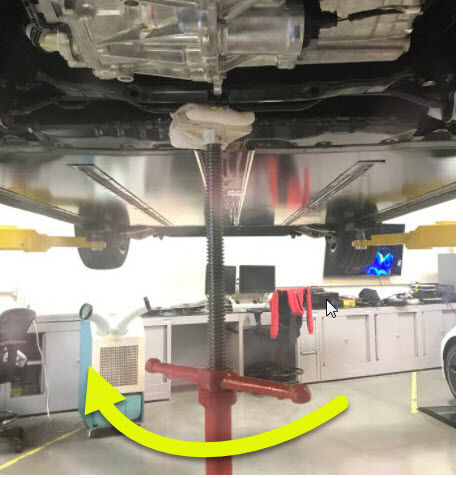

50. 放置支架以支撑后副车架的前部

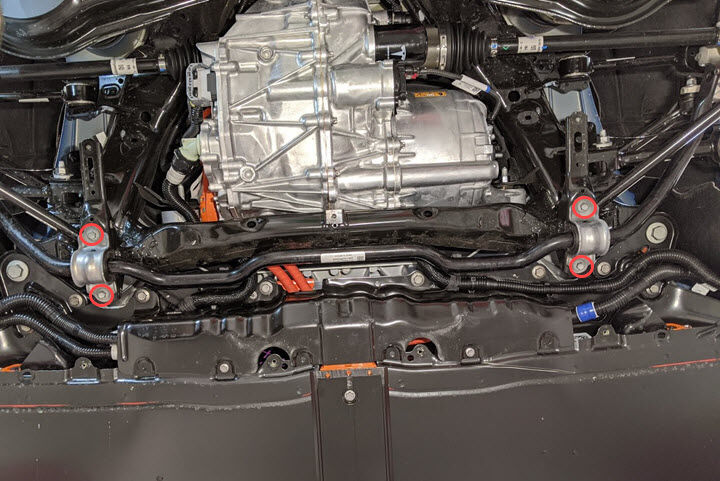

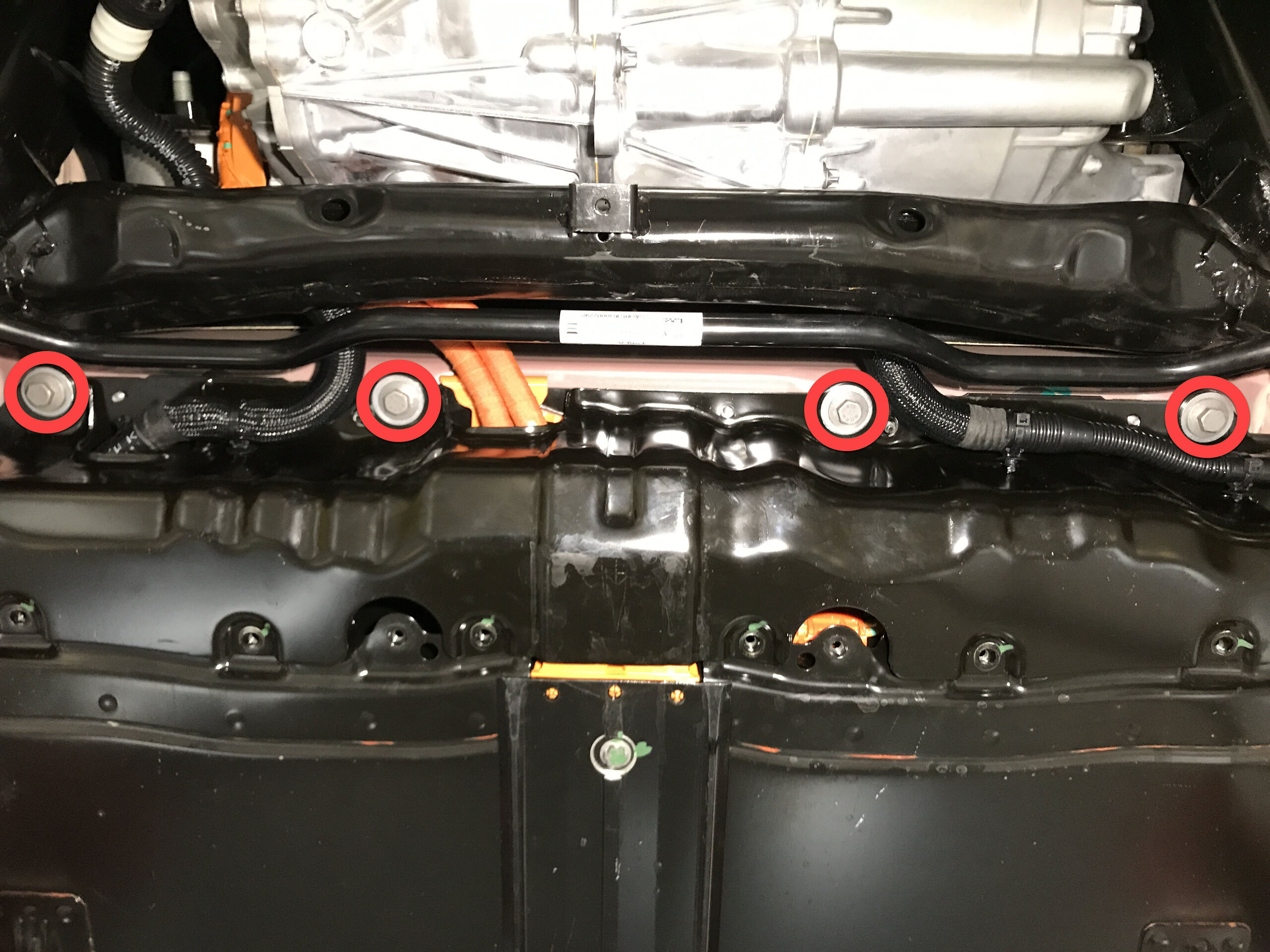

51. 拆卸将平衡杆固定到副车架的螺栓
    注

    4 个螺纹胶螺栓，11 毫米，30 Nm；拆下后弃用



52. 降低支架并将平衡杆从车辆上拆下



53. 将支架从车辆下方移走

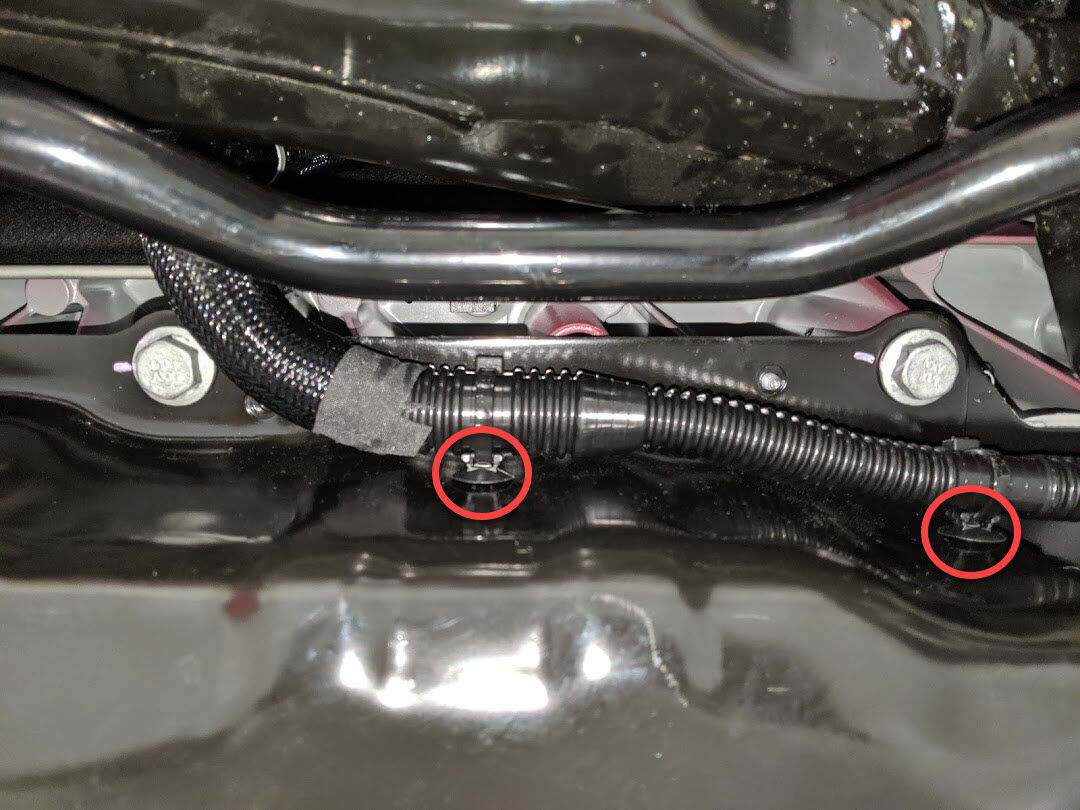

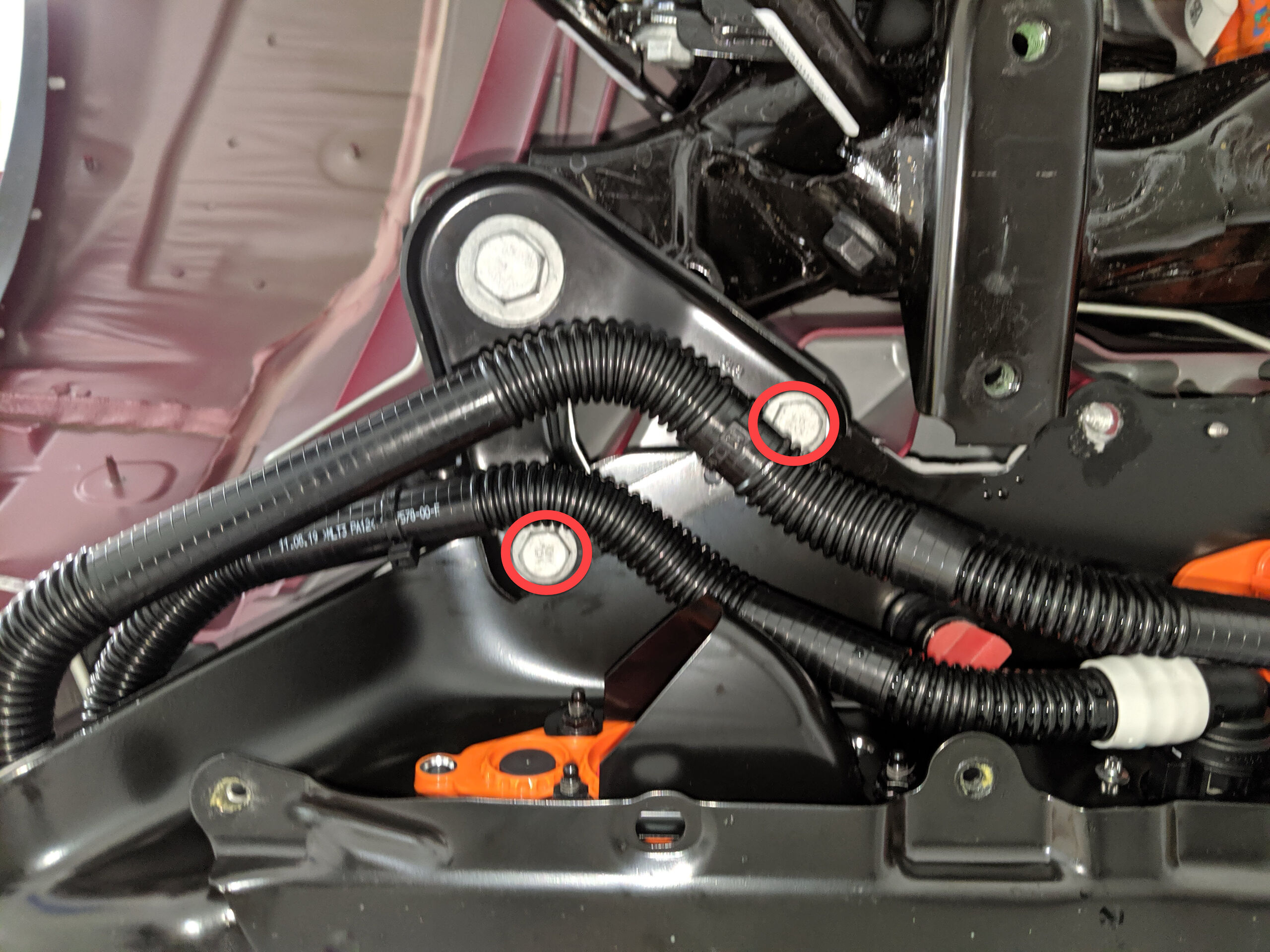

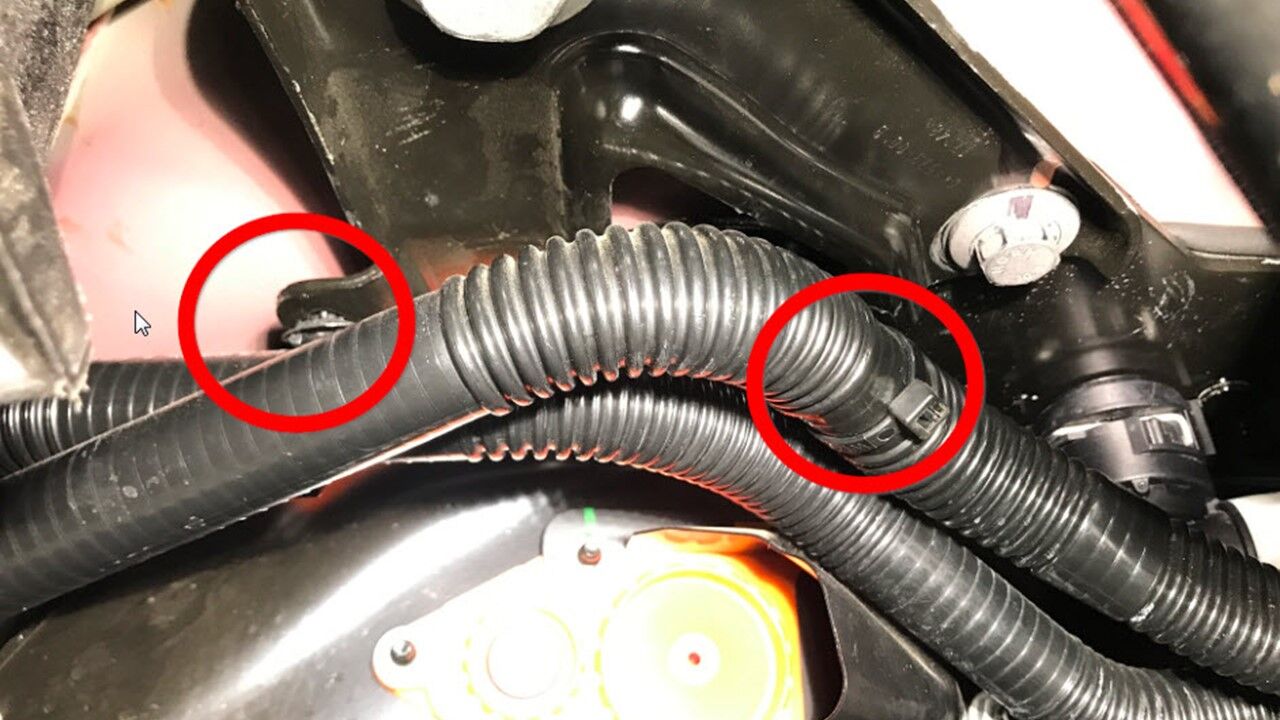

54. 松开将冷却液软管固定到左侧剪力板的卡子

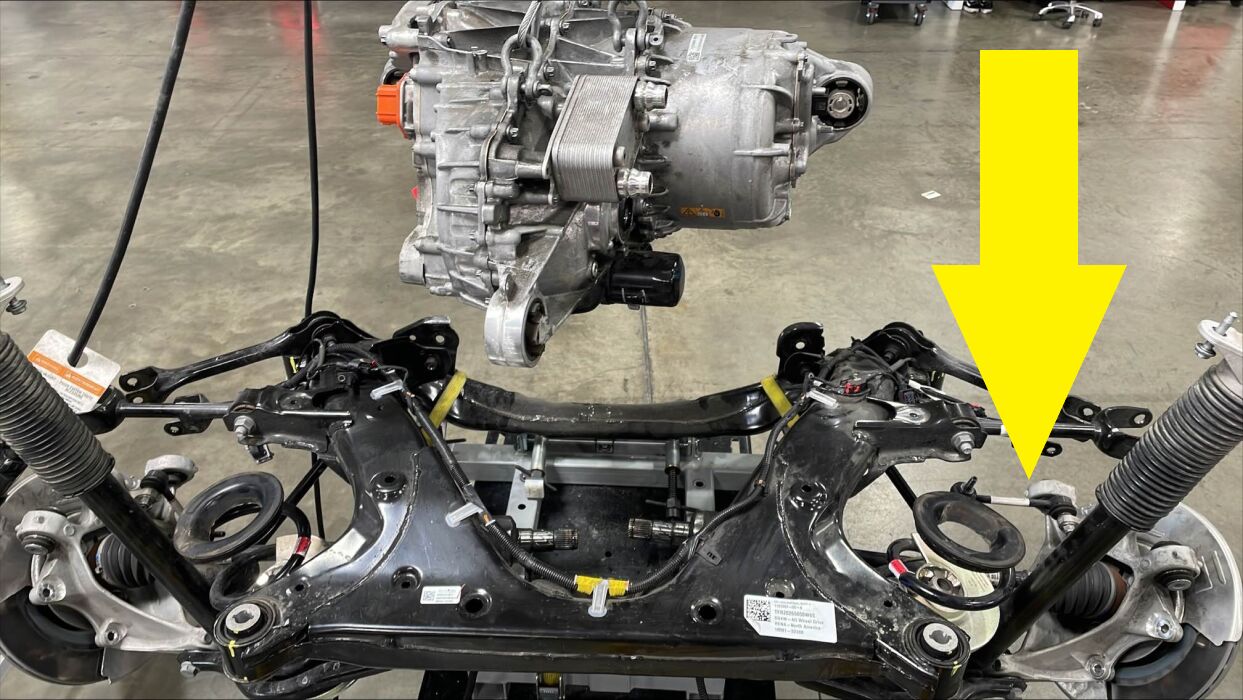

    注

    2 个树形头卡子



55. 从电池后车底护板上松开左侧软管夹
    注

    2 个夹子；旧款车上的夹子数量可能不同



56. 从电池后车底护板上松开右侧软管夹
    注

    2 个树形头卡子



57. 松开将冷却液软管固定到右侧剪力板的卡子
    注

    2 个树形头卡子

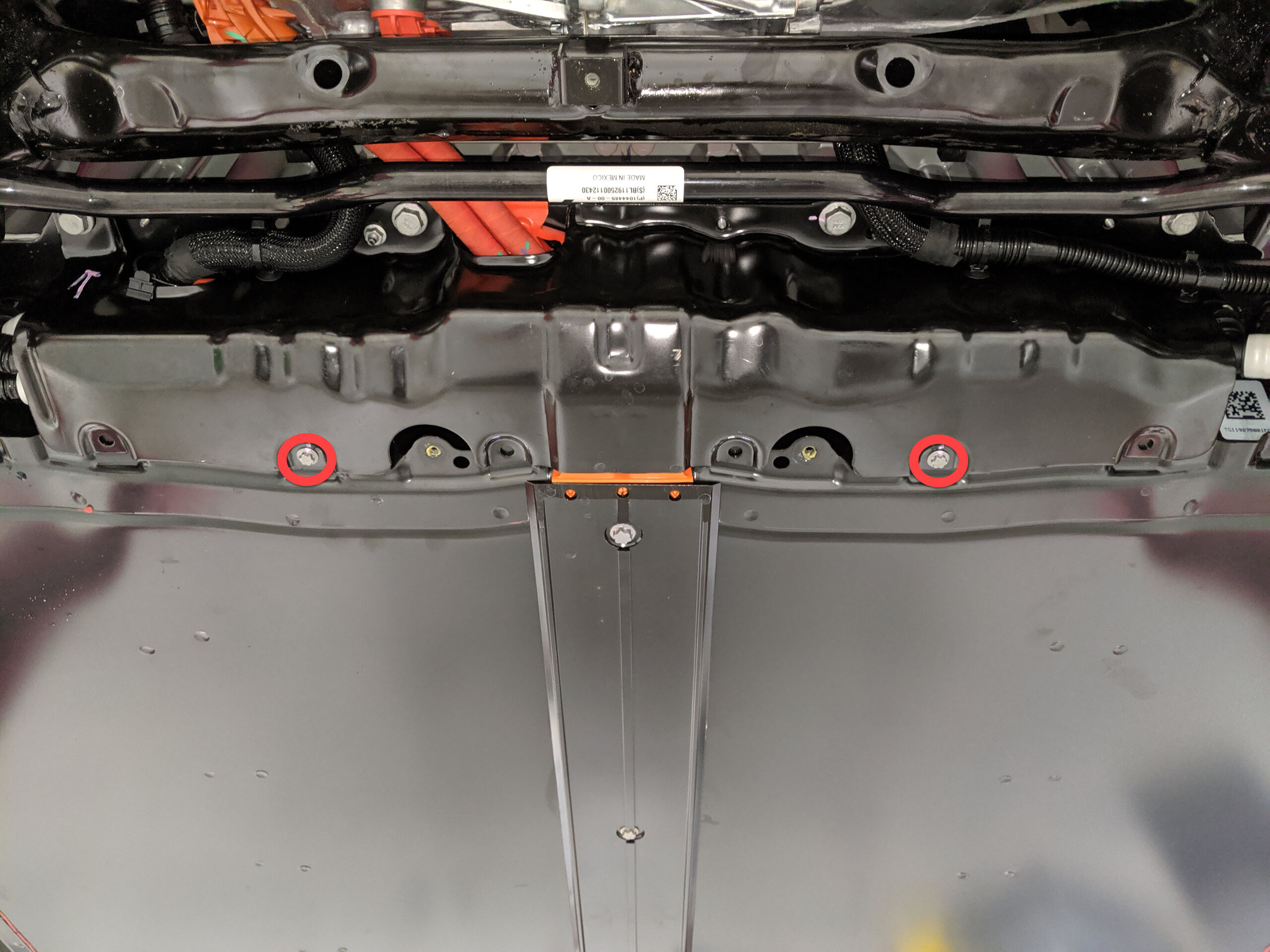

58. 拆卸用于固定电池外壳后车底护板的下部螺栓
    注

    2 个螺栓，EP10，13 Nm



59. 拆卸用于固定电池外壳后车底护板的上部螺母

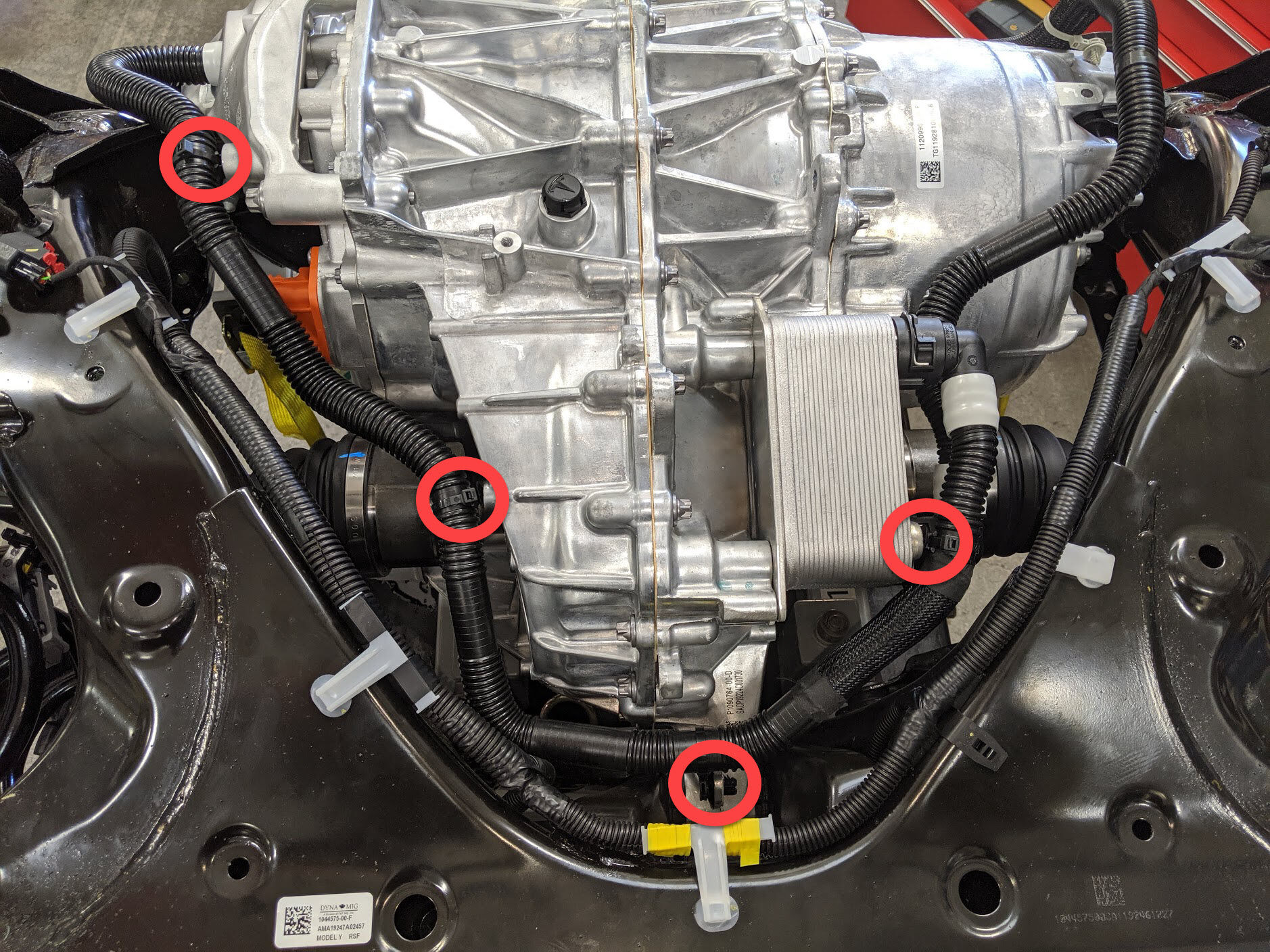

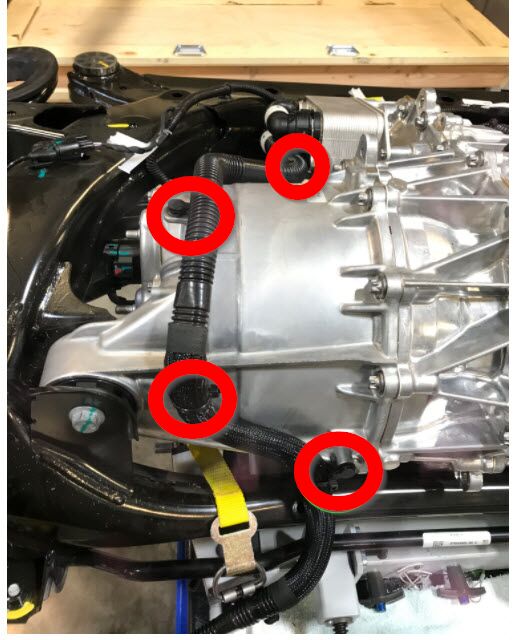

    注

    1 个螺母，10 毫米，13 Nm



60. 将用于固定电池外壳后车底护板的上部螺栓从高压电池上拆下
    注

    4 个螺栓，13 毫米，35 Nm

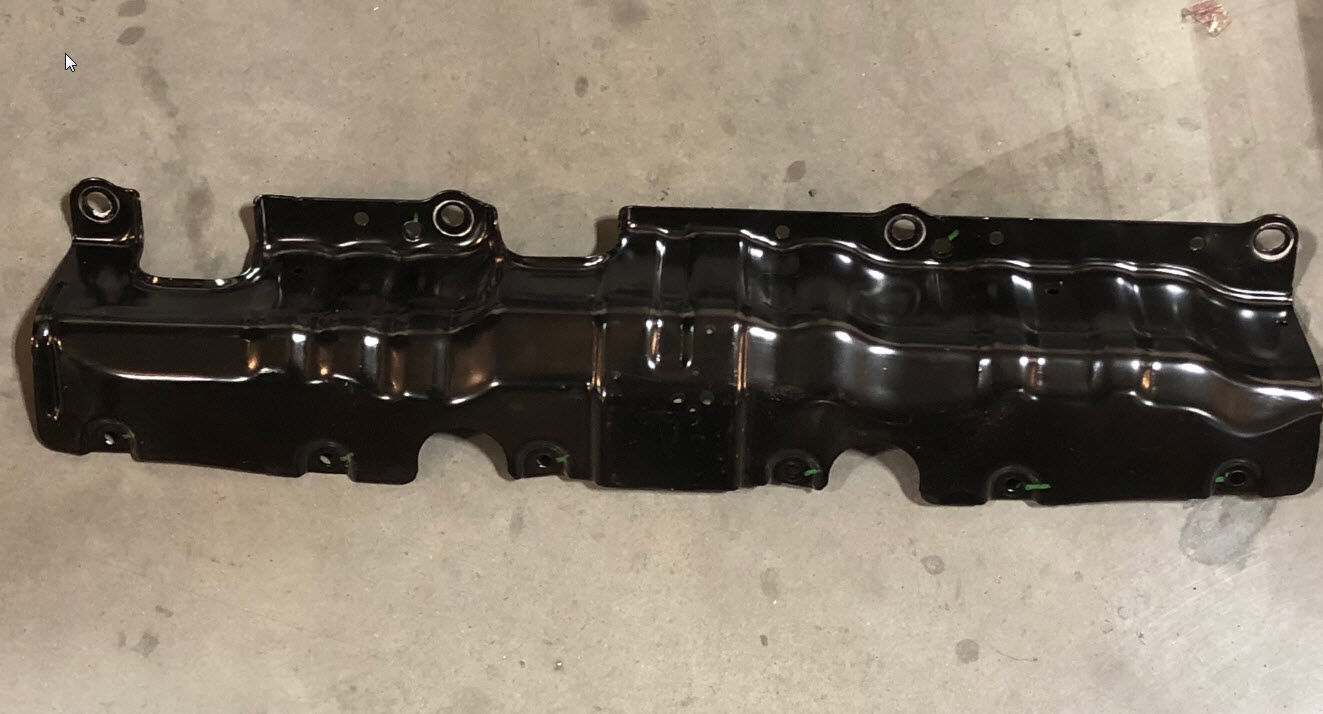

61. 将电池外壳后车底护板从高压电池组上拆下



62. 将冷却液排放容器放置在高压电池左后侧下方

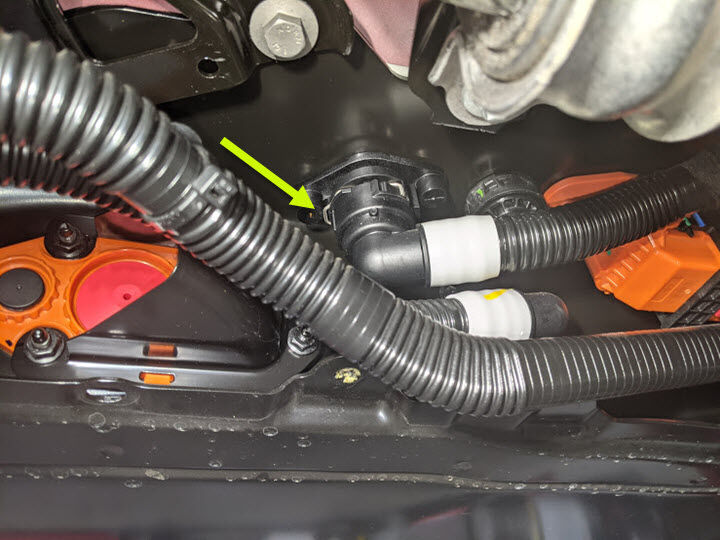

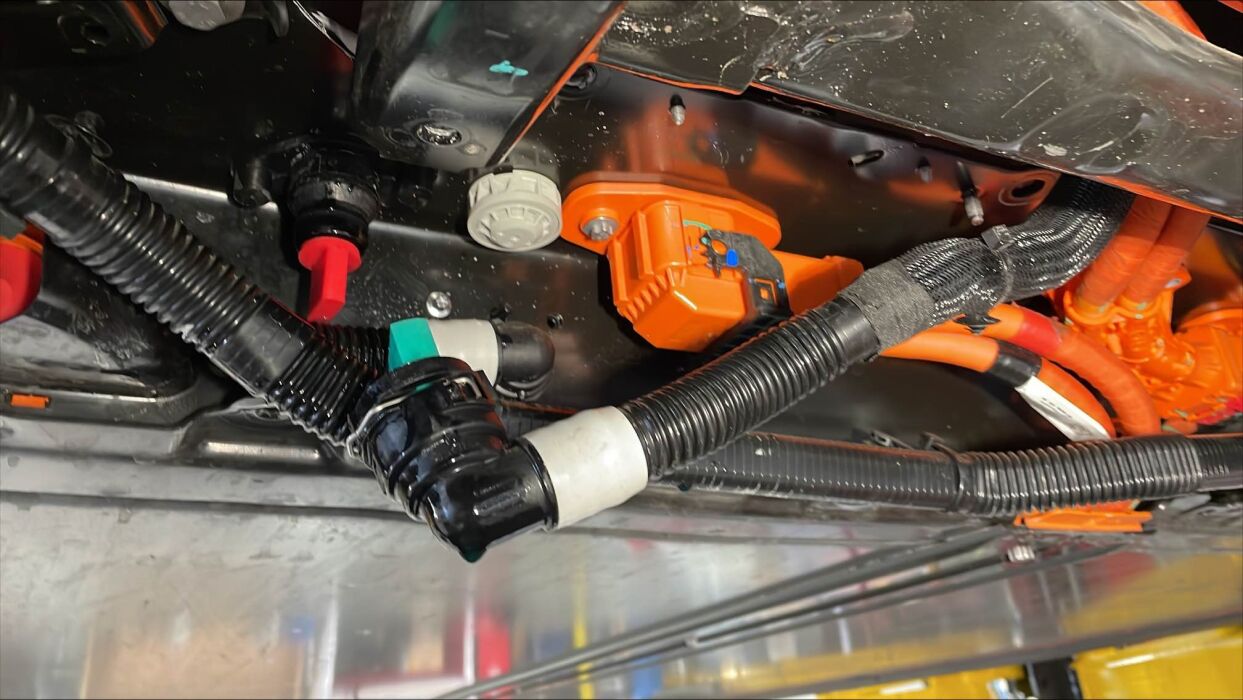

63. 从高压电池后部断开后驱动单元变流器入口软管并堵住两端
    注

    1 个弹簧夹，2 个塞子





64. 将冷却液排放容器放置在左后驱动单元区域下方
65. 从液力联轴节上断开后驱动单元变流器进口管道
    注

    1 个弹簧夹，2 个堵头；堵住软管末端和液力联轴节



66. 将冷却液排放装置放置在高压电池右后侧下方

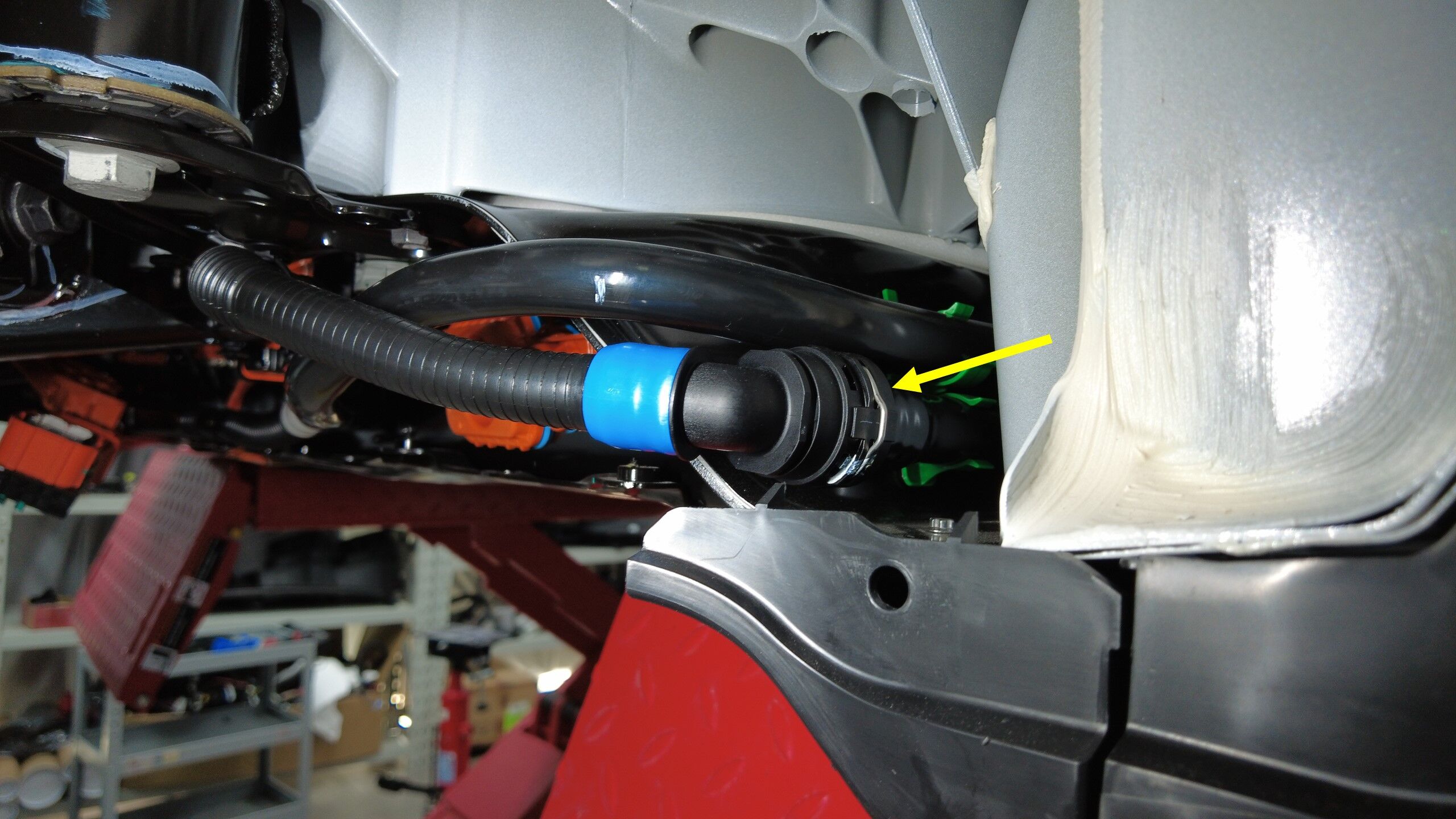

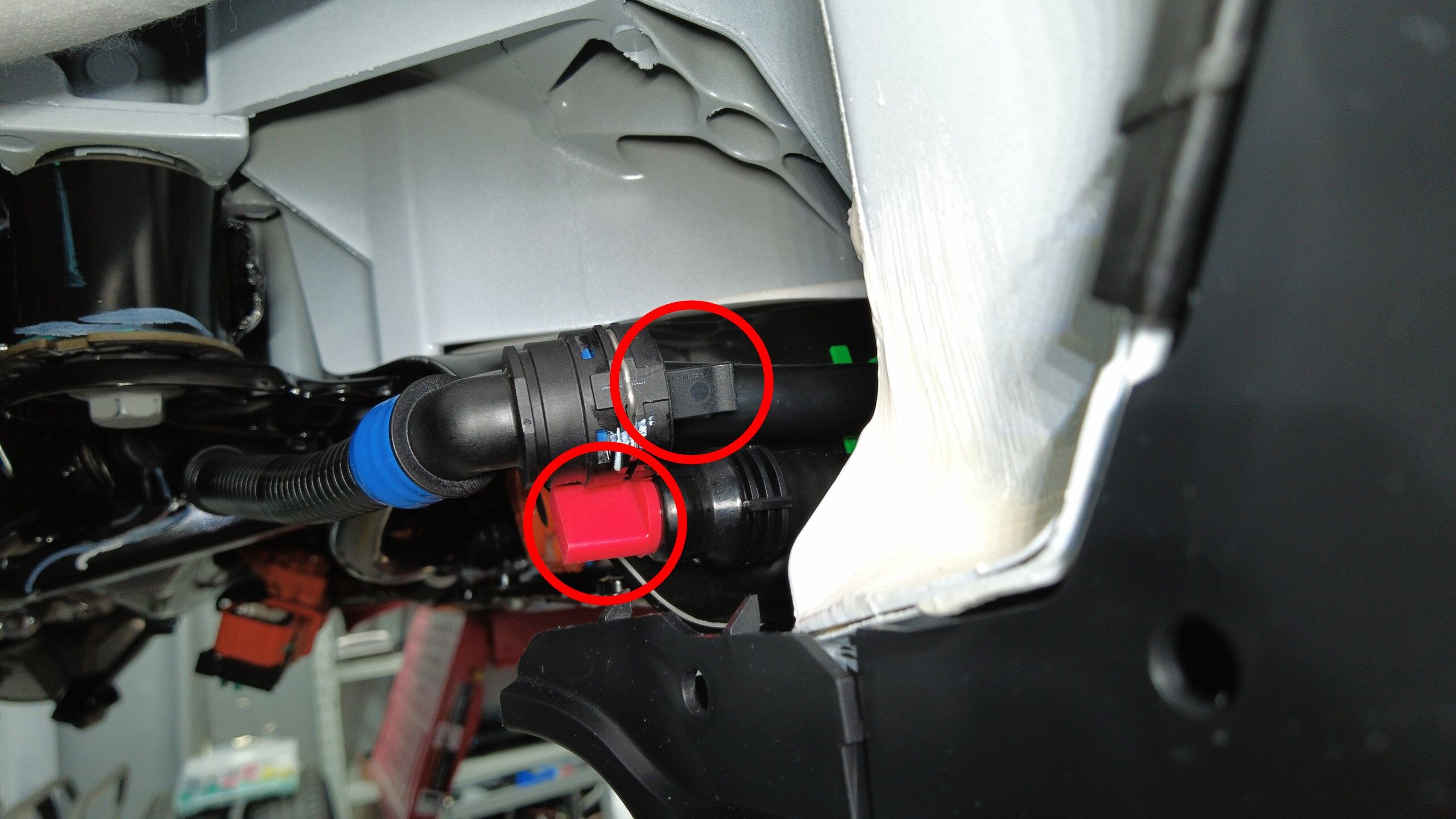

67. 断开冷却液出口软管与后动力总成回流软管的连接并堵住软管
    注

    1 个弹簧夹，2 个堵头；必要时，使用车间毛巾清理右门槛板内部的残留冷却液

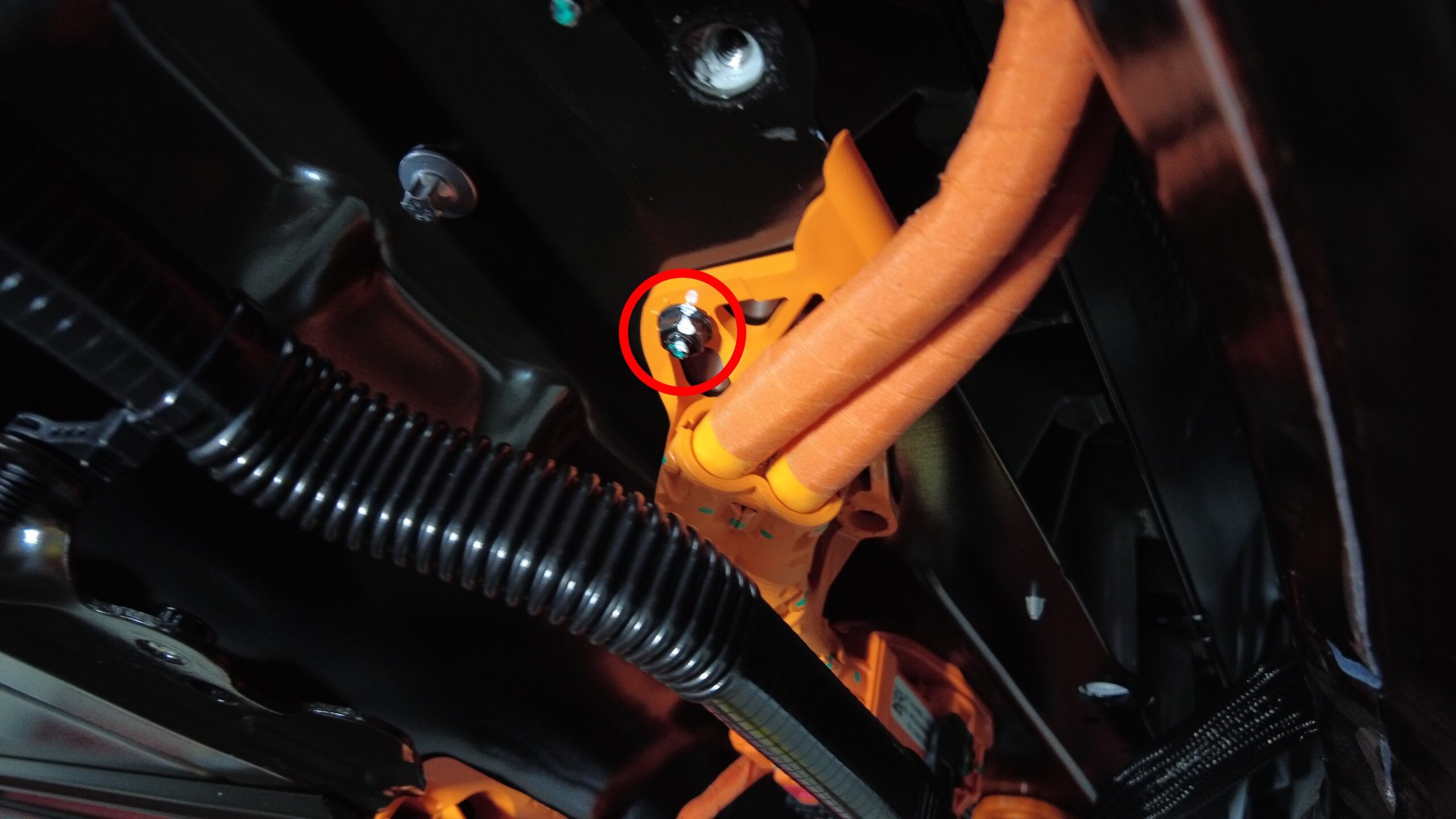

68. 从车辆下方取走冷却液排放容器

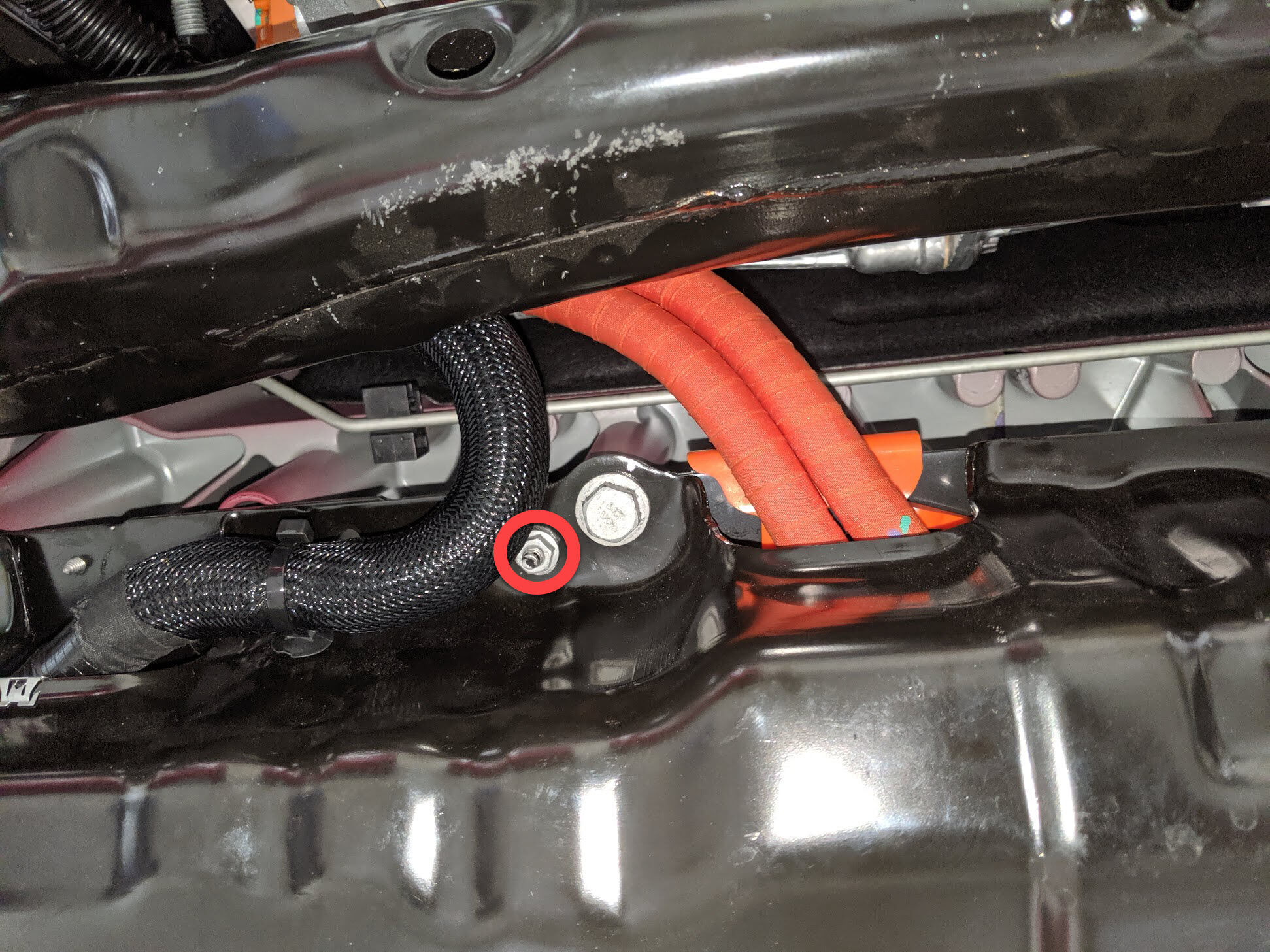

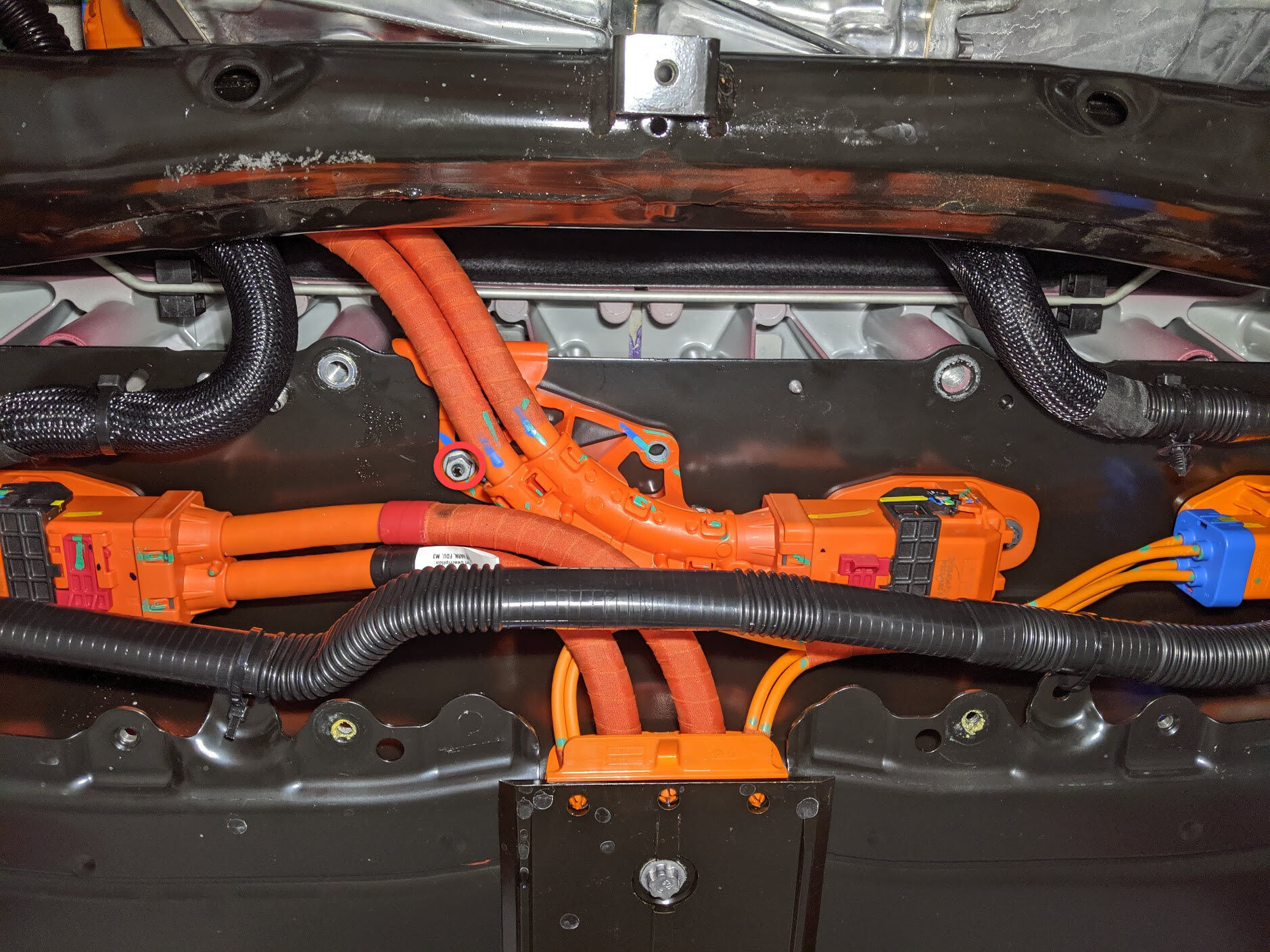

69. 拆卸将后驱动单元高压电缆支架固定到高压电池的螺母
    注

    1 个螺母，10 毫米，10 Nm

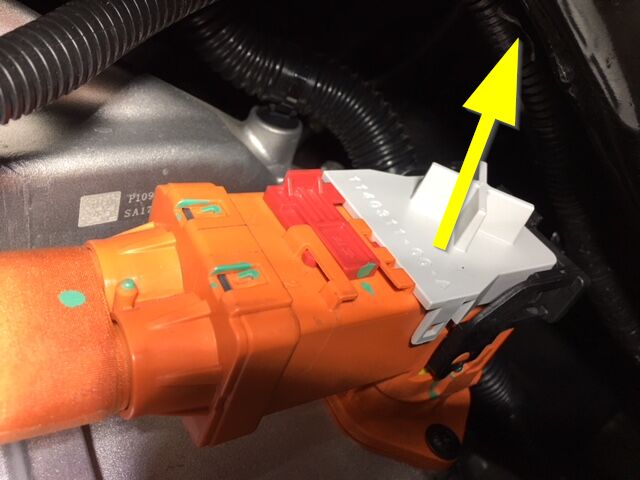

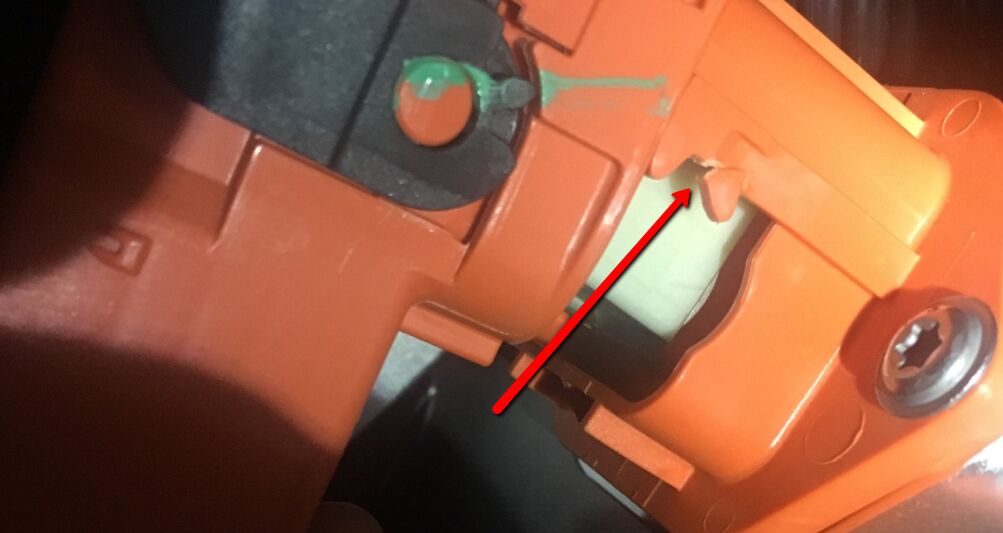

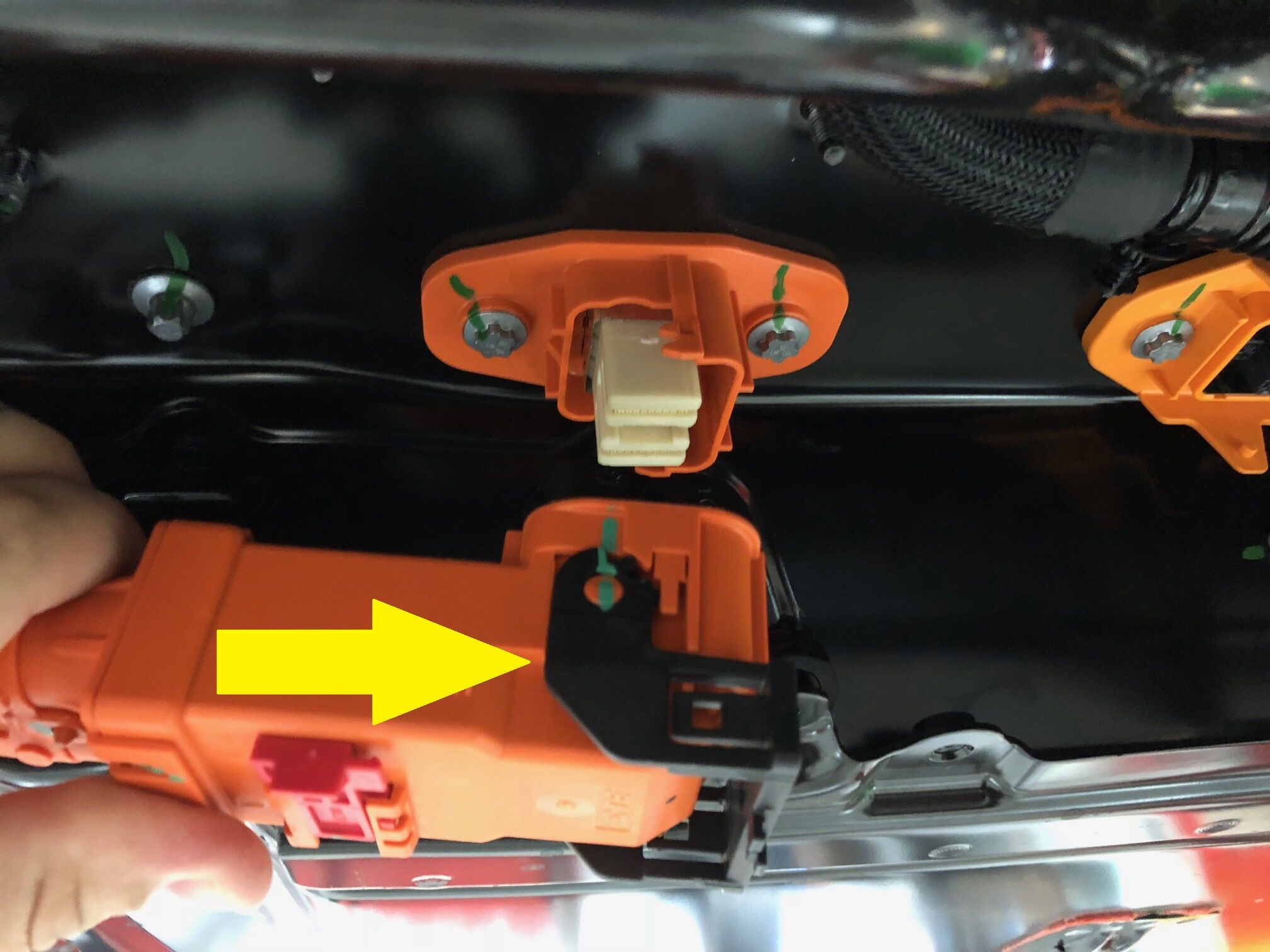

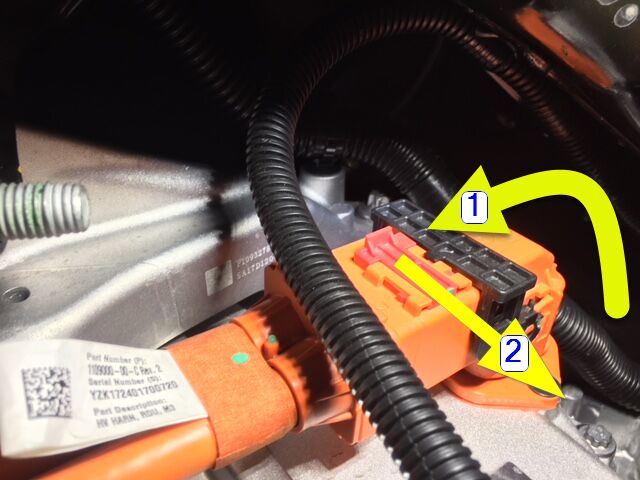

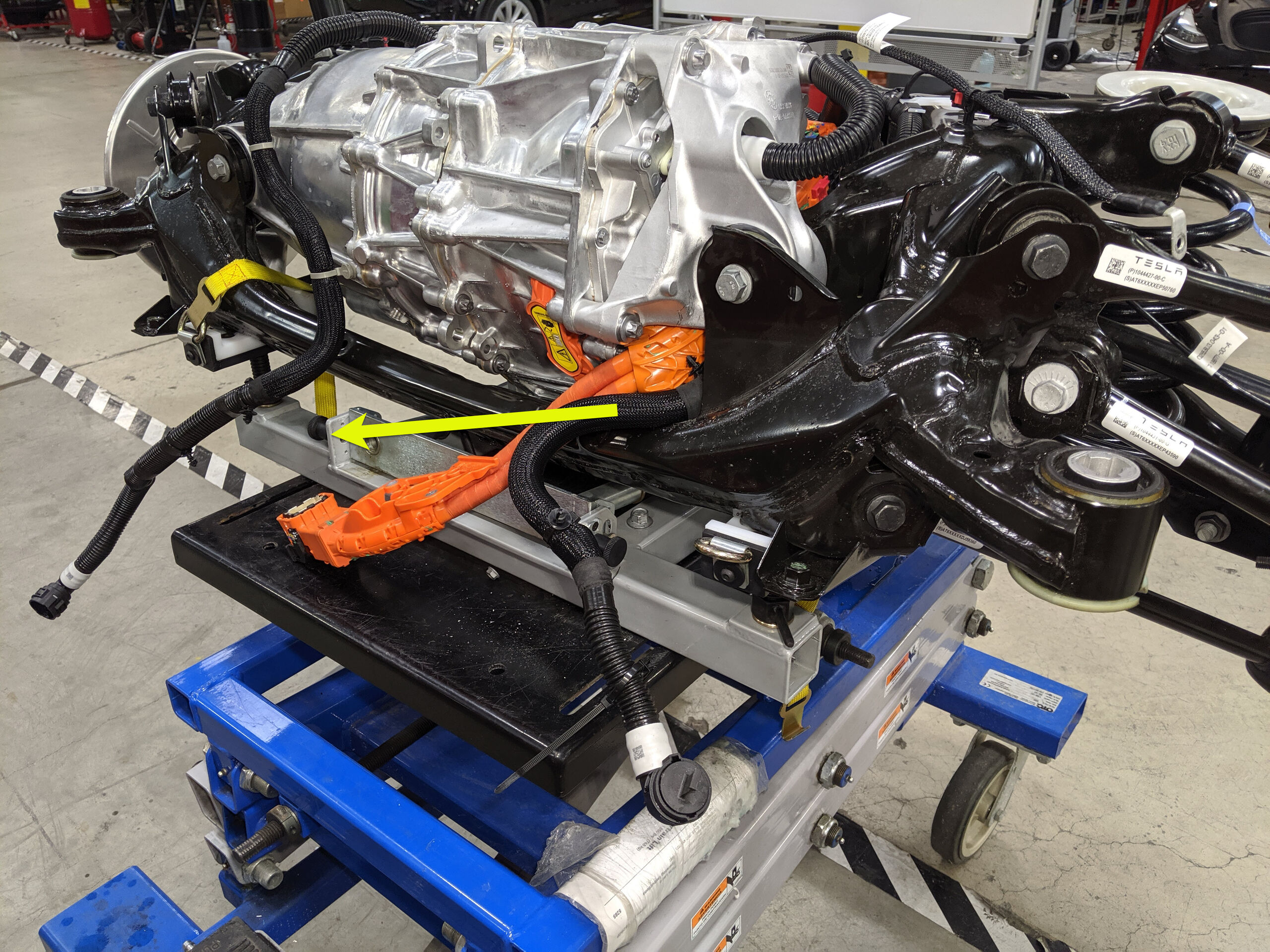

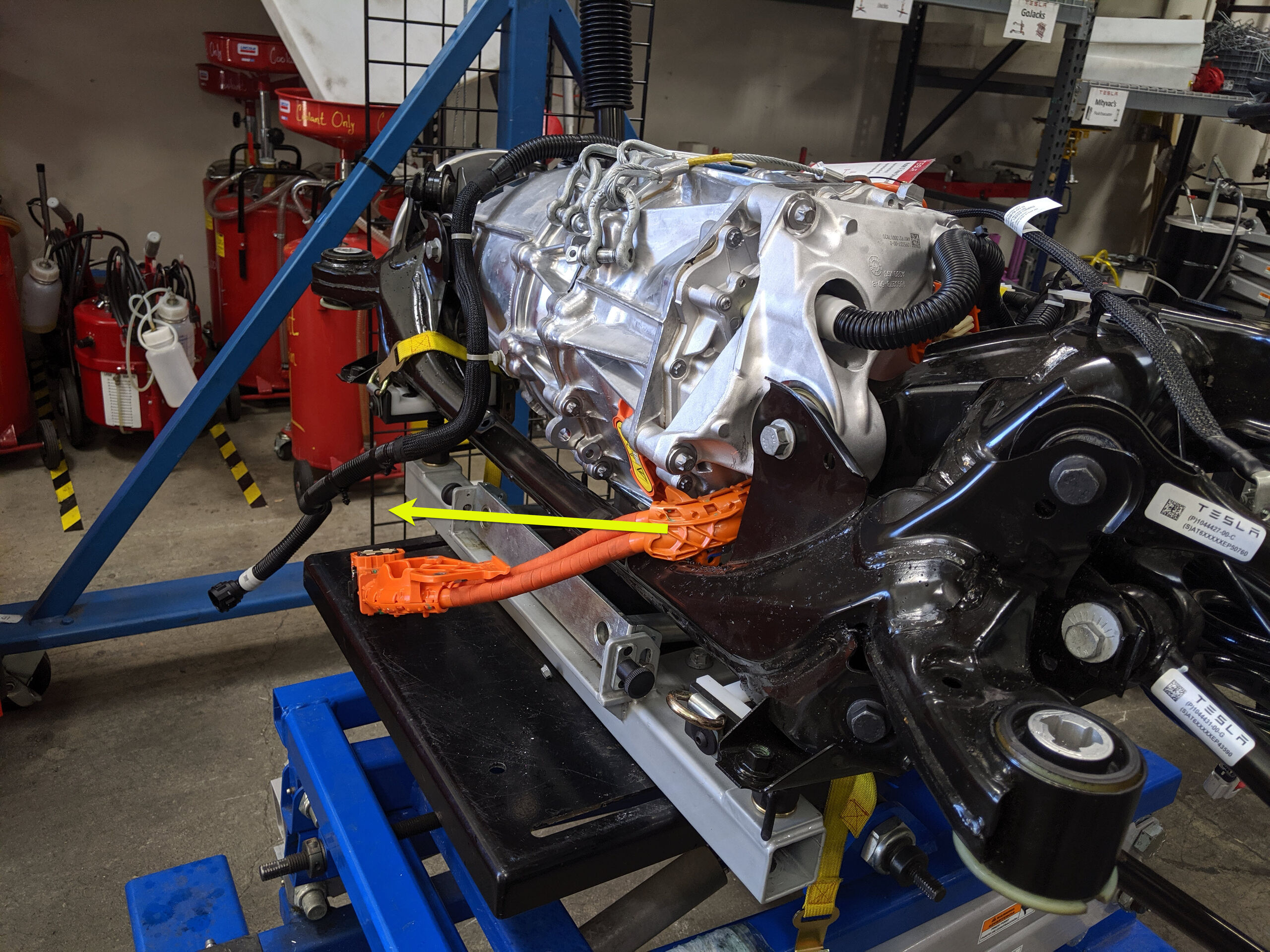

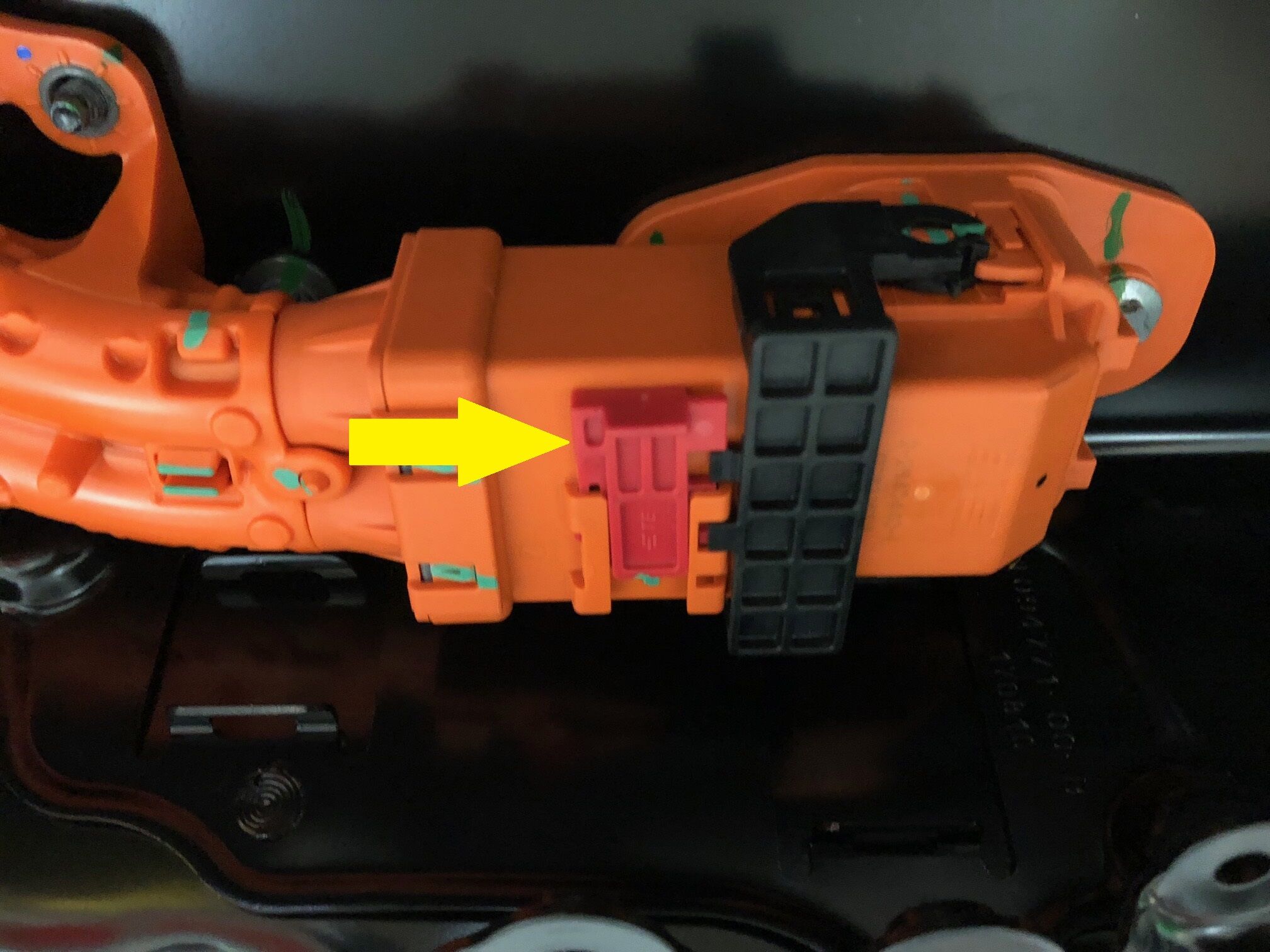

70. 断开后驱动单元高压电缆与高压电池的连接
    注

    1 个连接器；松开锁片并向上旋转释放杆以分开连接器；请勿强行提起释放杆；确保后驱动单元接头上的对准锁片未损坏

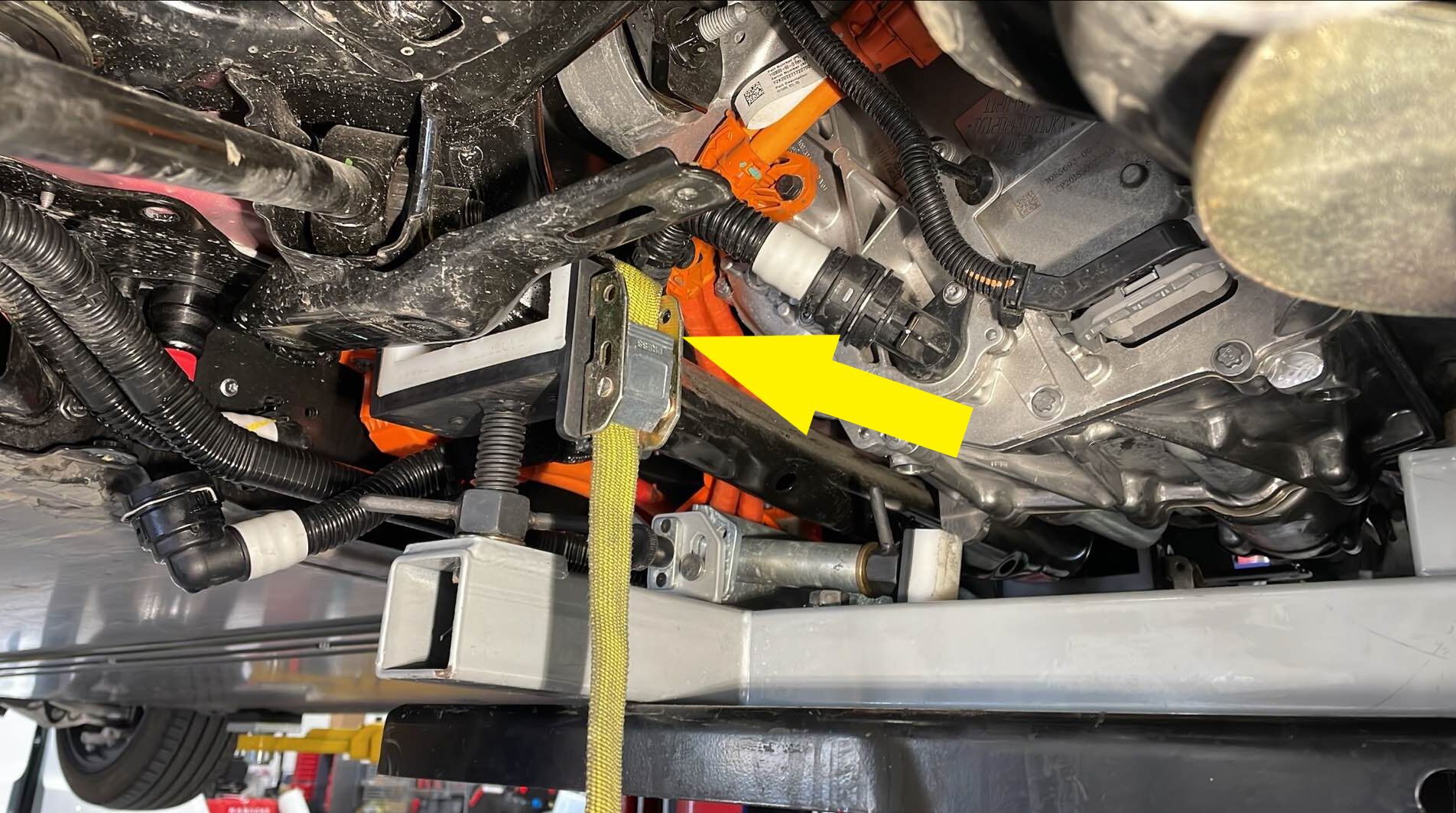

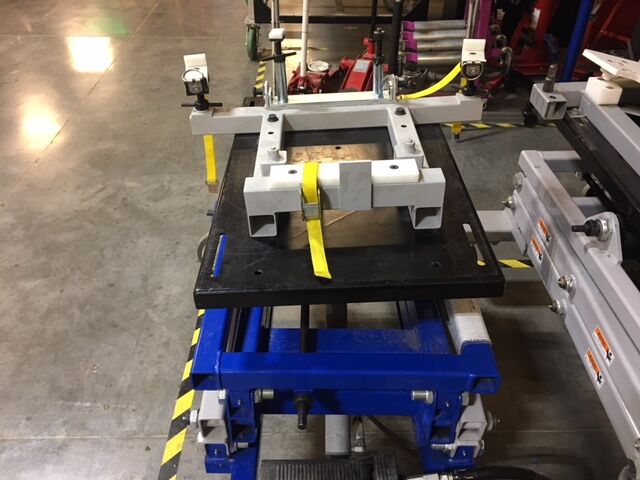

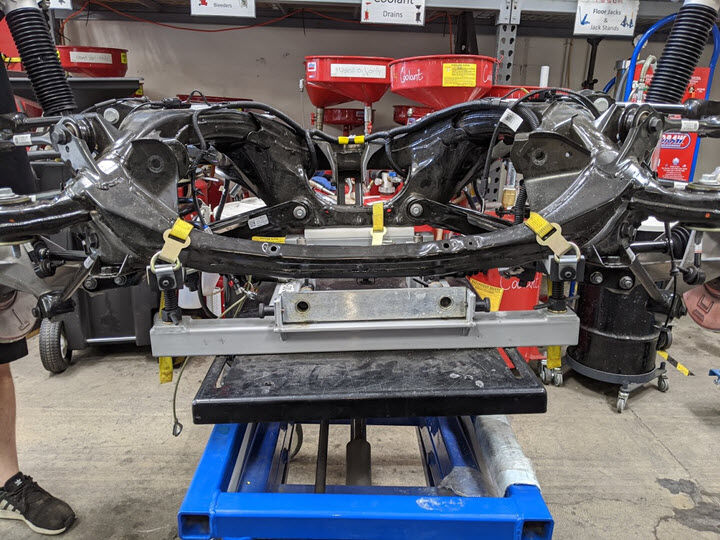

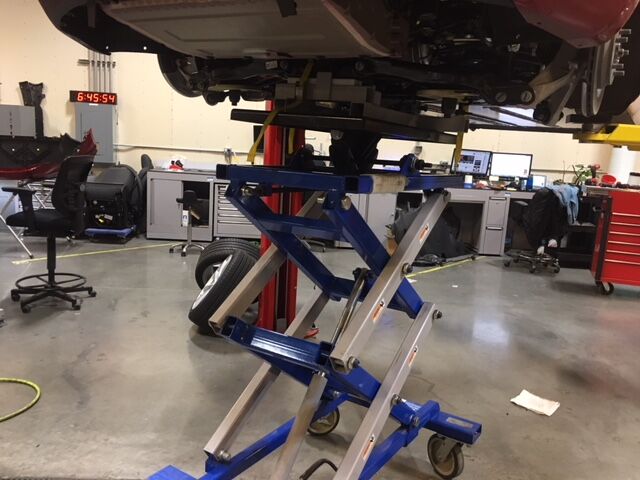

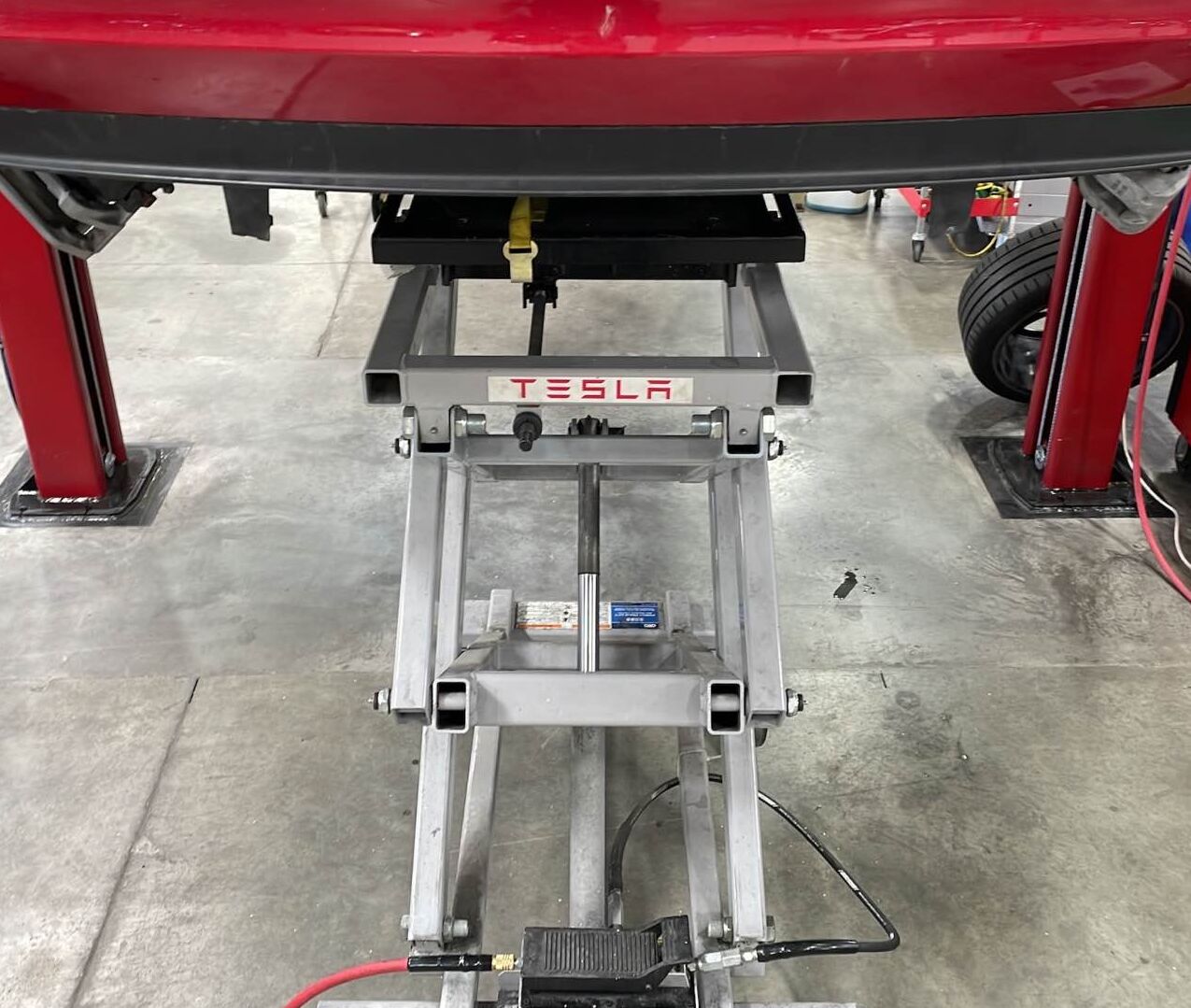

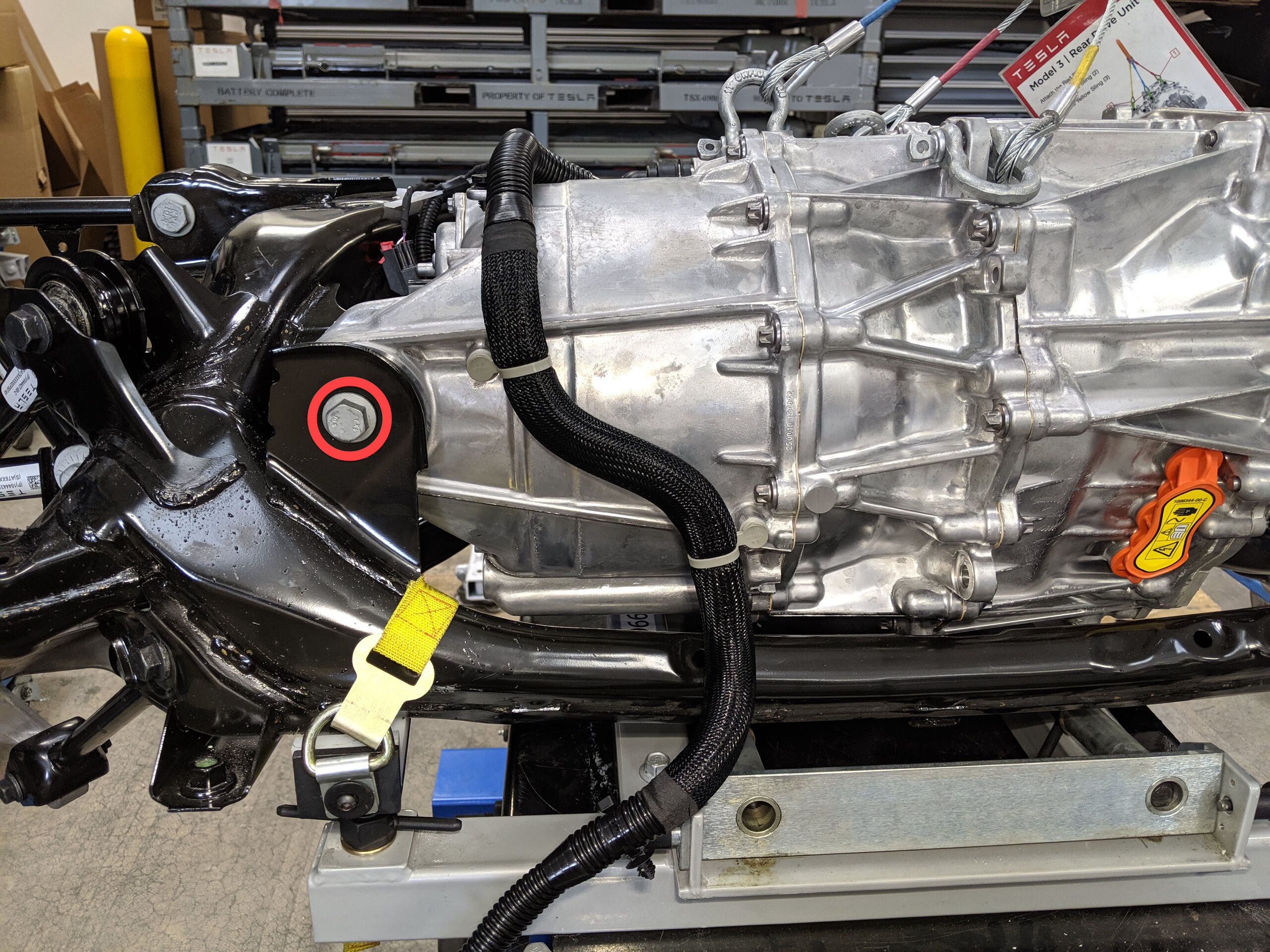

71. 将副车架举升工具放入后副车架下方的适当位置

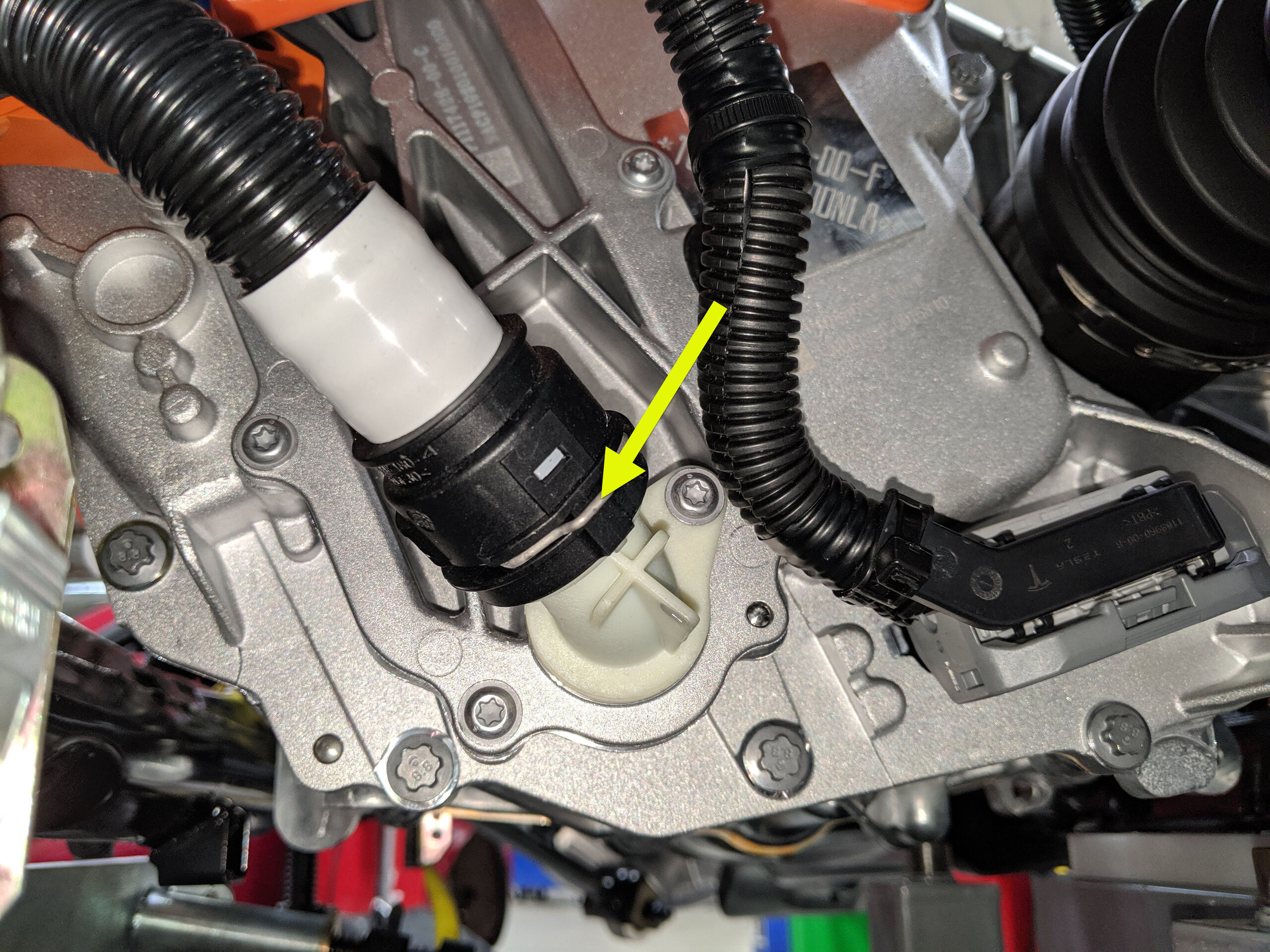

72. 将供气装置连接到副车架举升工具



73. 升起副车架举升工具以支撑后副车架
    注

    3 个系带；将系带末端的金属钩固定到副车架举升工具上的环上，拉动系带直至固定；必要时降低车辆；建议寻求他人协助





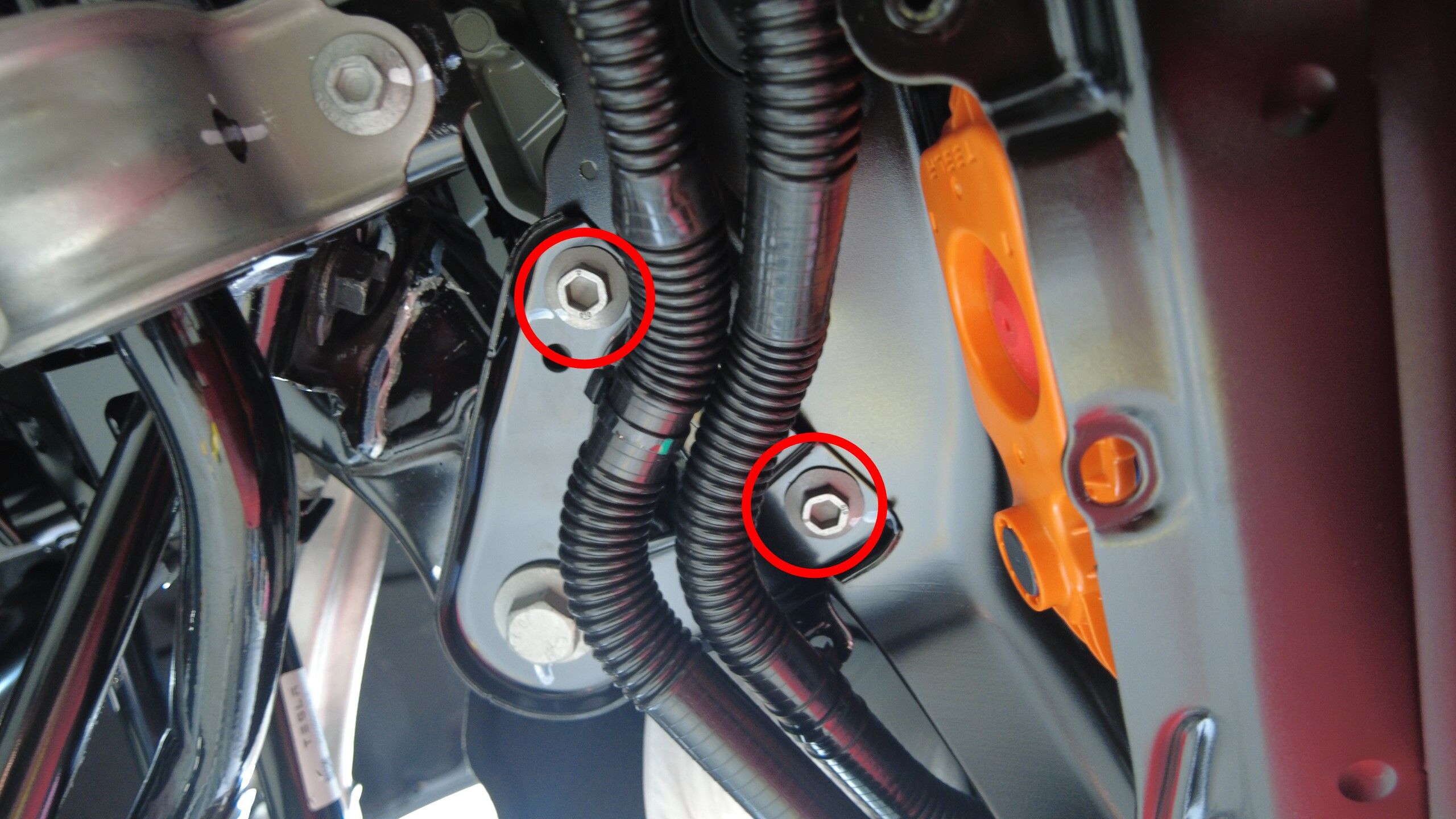

74. 拆卸左侧剪力板小号紧固件
    注

    2 个螺栓，13 毫米，非结构化电池组车辆为 35 Nm，结构化电池组车辆为 62 Nm。

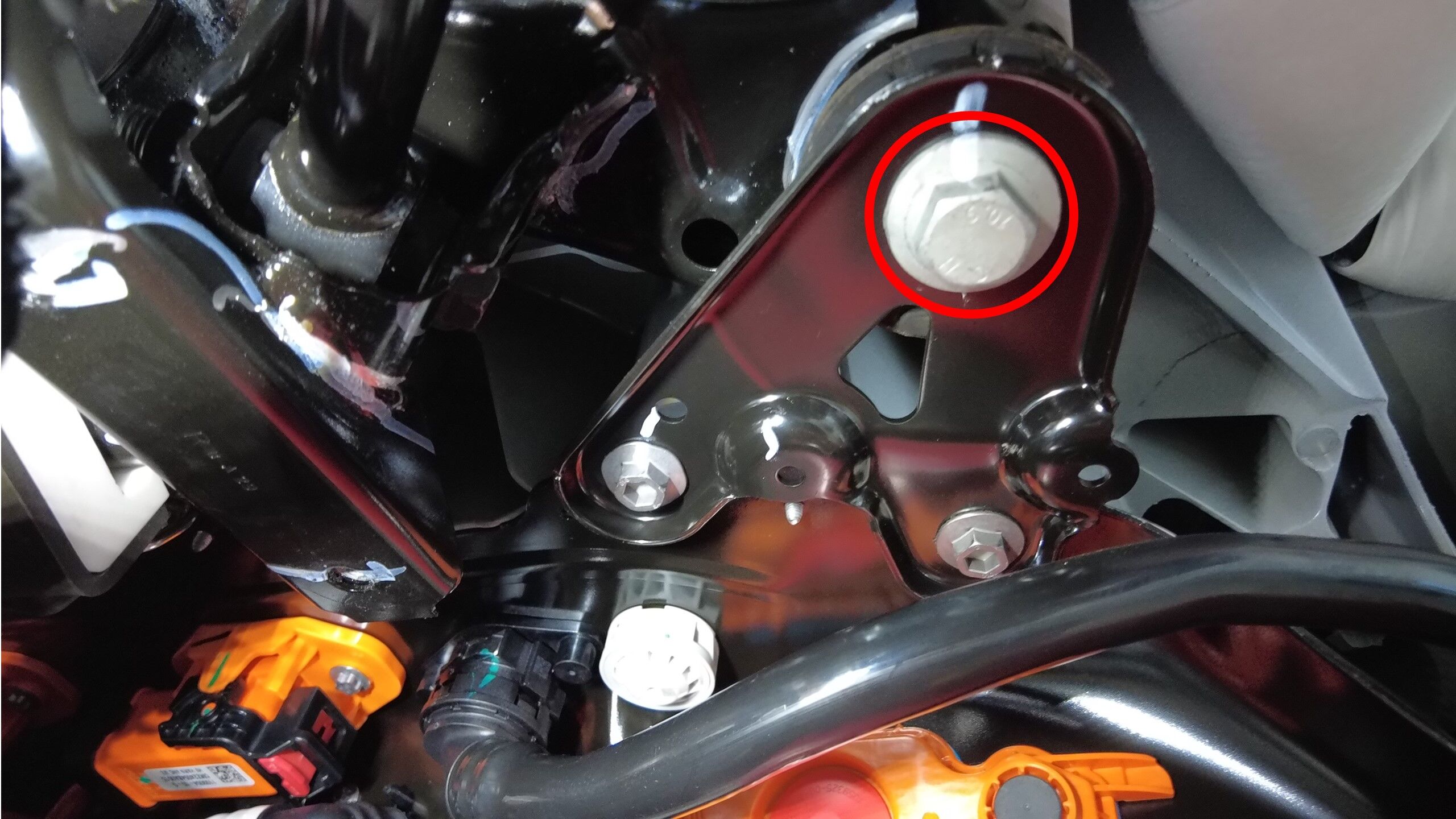

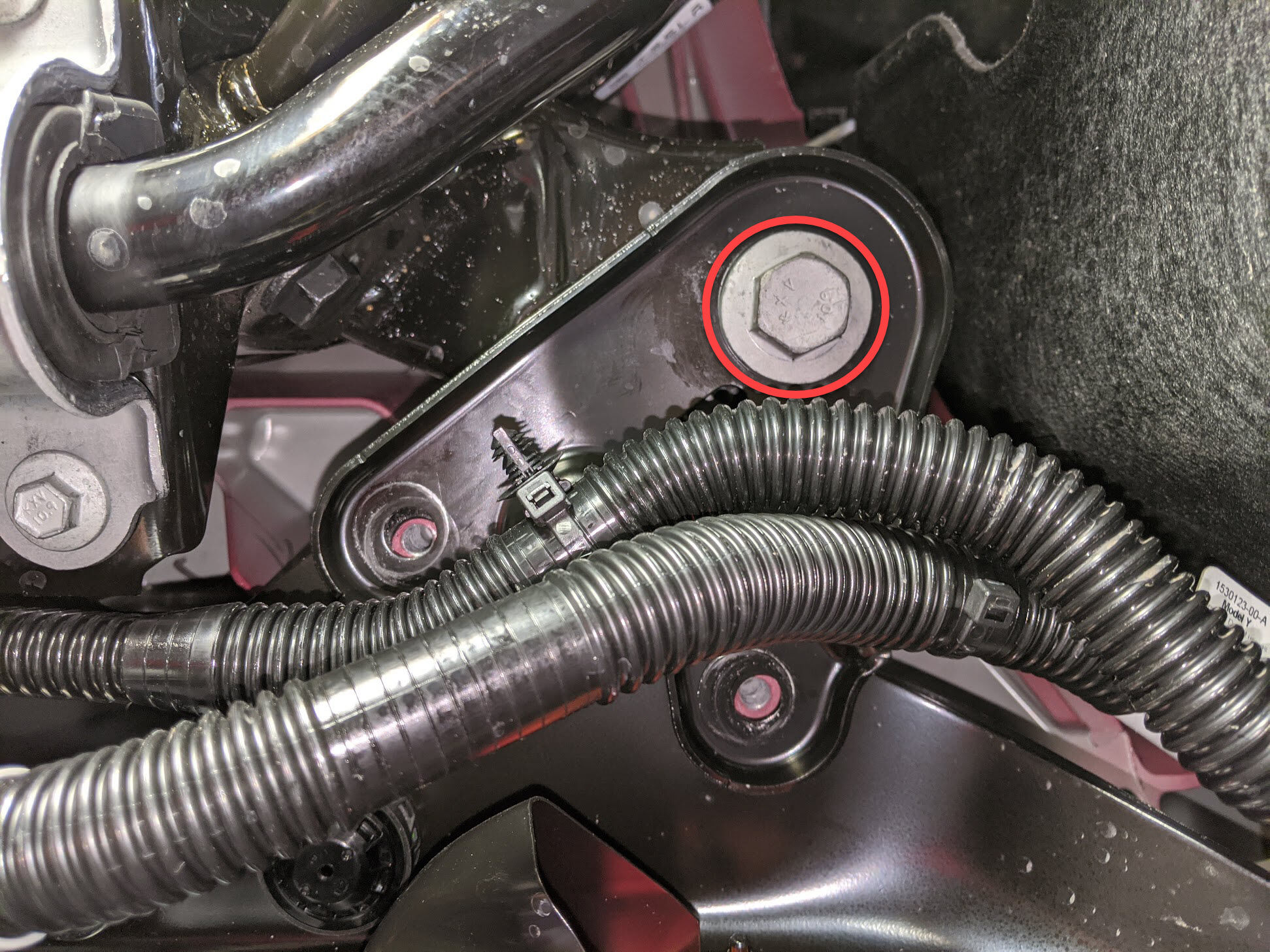

75. 拆卸将左侧剪力板和副车架固定到车身的大号螺栓，然后拆下剪力板
    注

    1 个螺栓，21 毫米，130 Nm；拆下后弃用



76. 拆卸右侧剪力板的小号紧固件
    注

    2 个螺栓，13 毫米，非结构化电池组车辆为 35 Nm，结构化电池组车辆为 62 Nm。



77. 拆卸将右侧剪力板和副车架固定到车身的大号螺栓，然后拆下剪力板

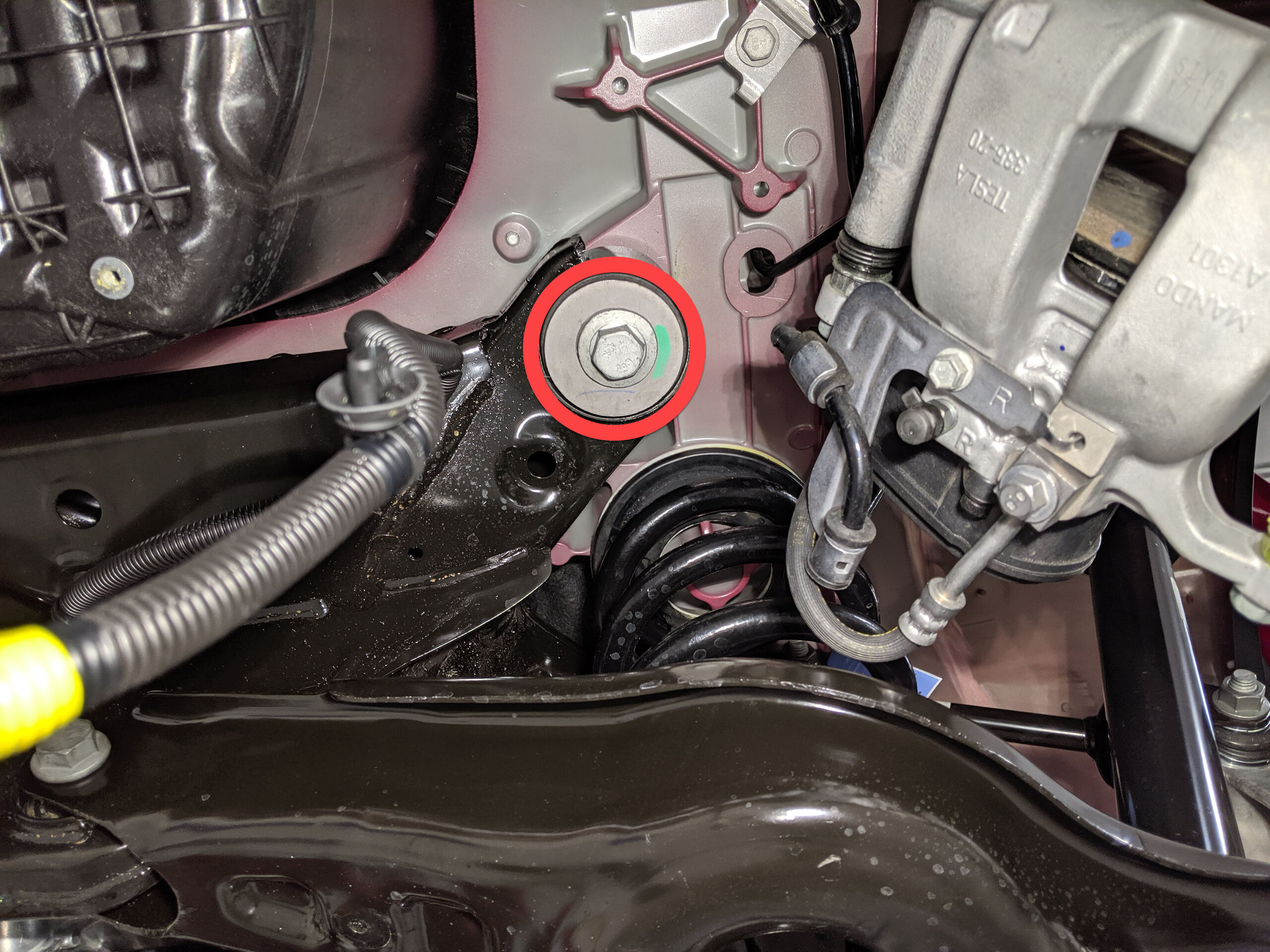

    注

    1 个螺栓，21 毫米，130 Nm；拆下后弃用

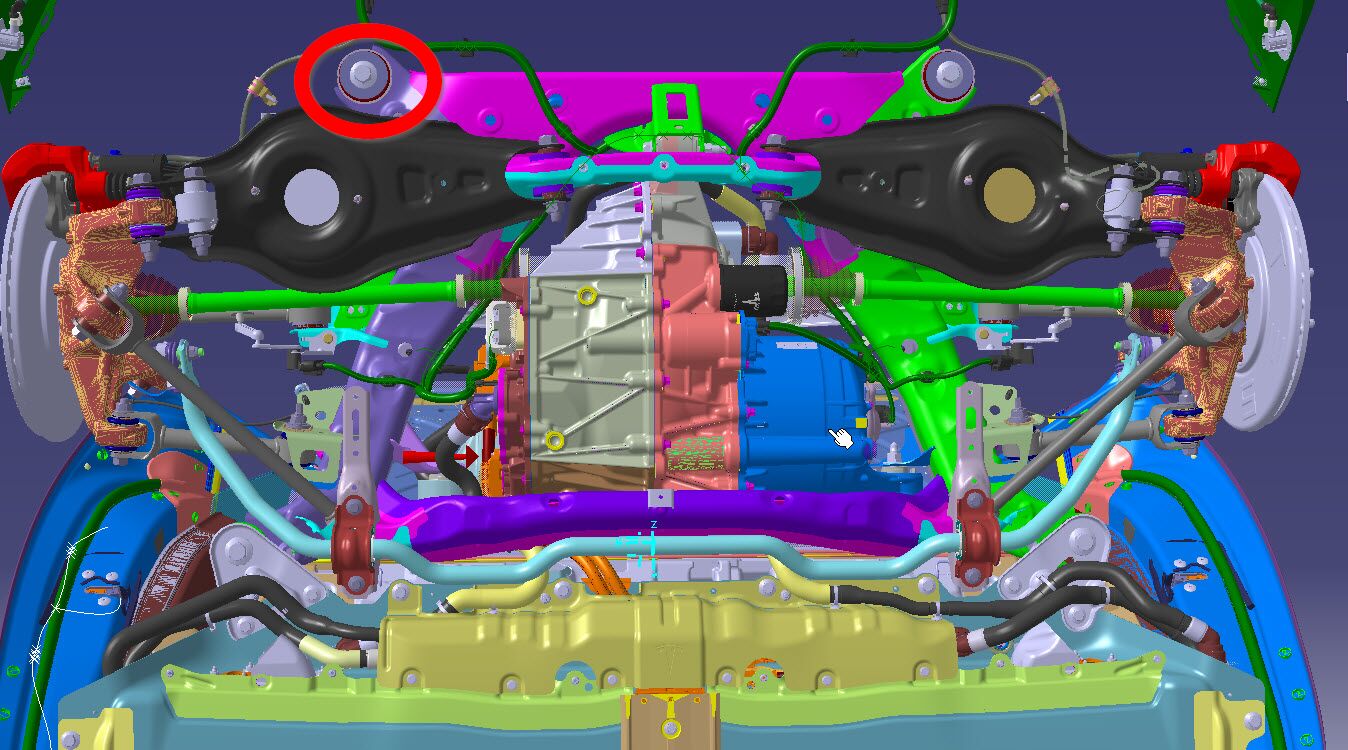

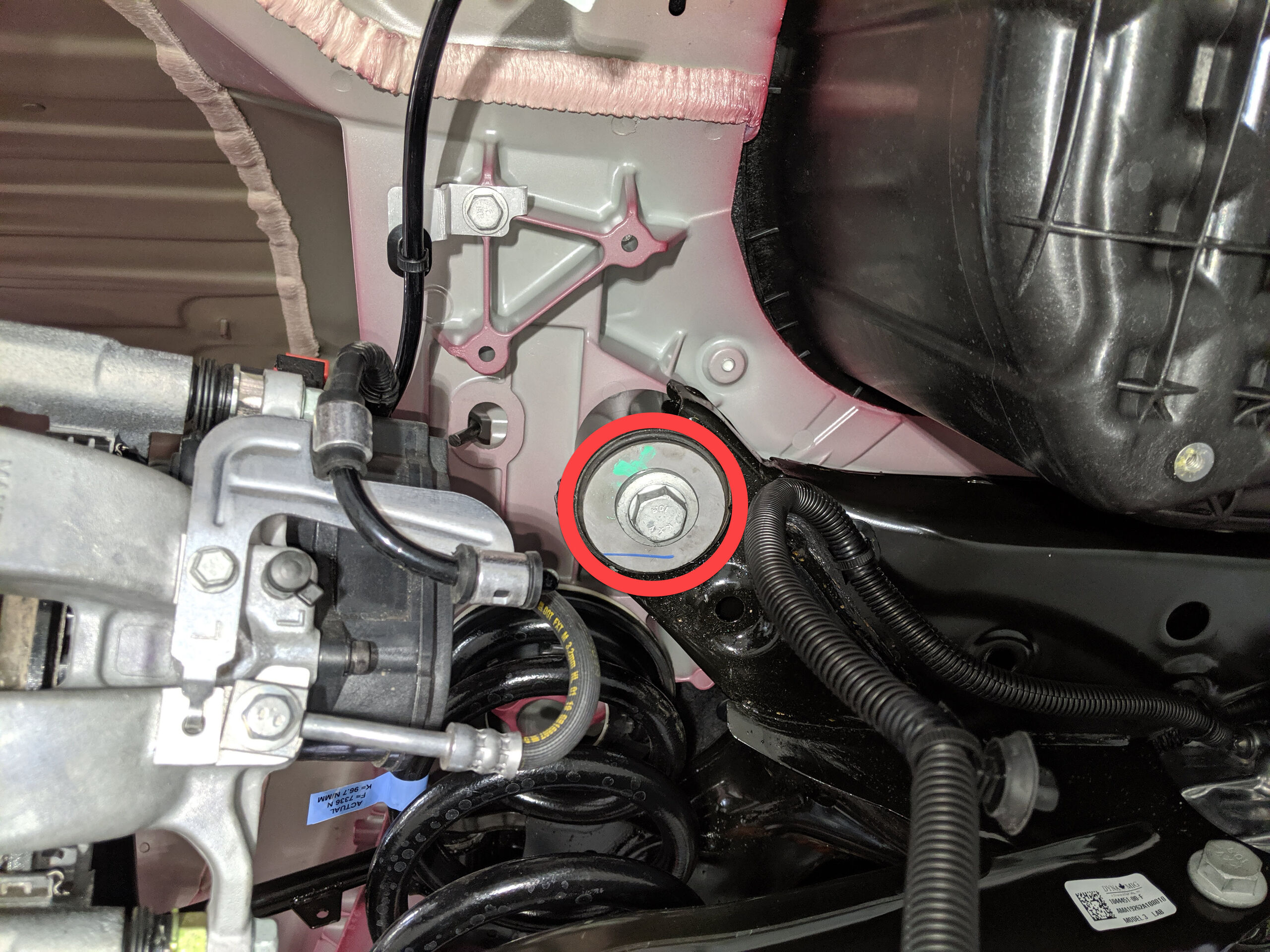

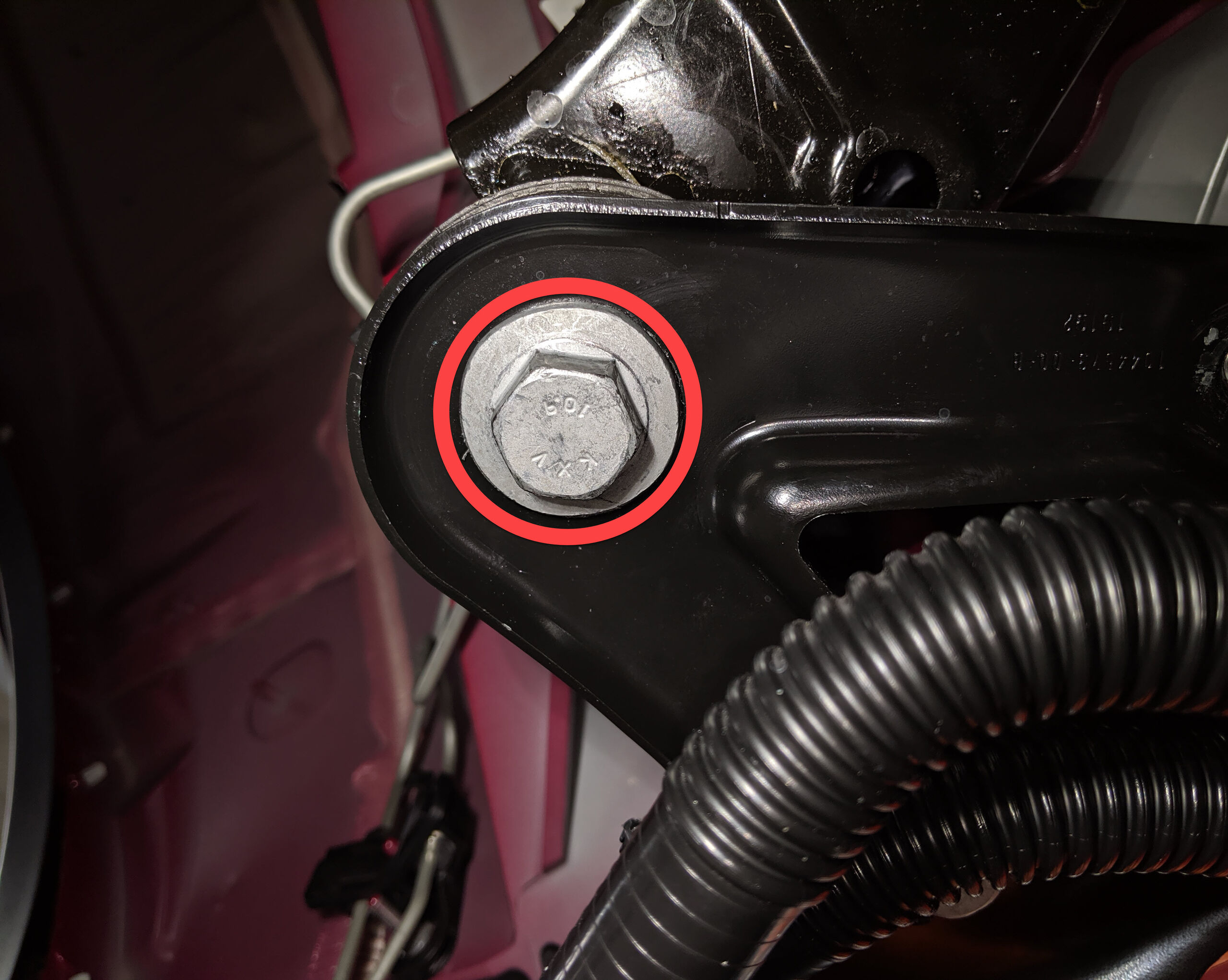

78. 拆卸将副车架固定到车身的左后螺栓
    注

    1 个螺栓，21 毫米，165 Nm；拆下后弃用





79. 拆卸将副车架固定到车身的右后螺栓
    注

    1 个螺栓，21 毫米，165 Nm；拆下后弃用





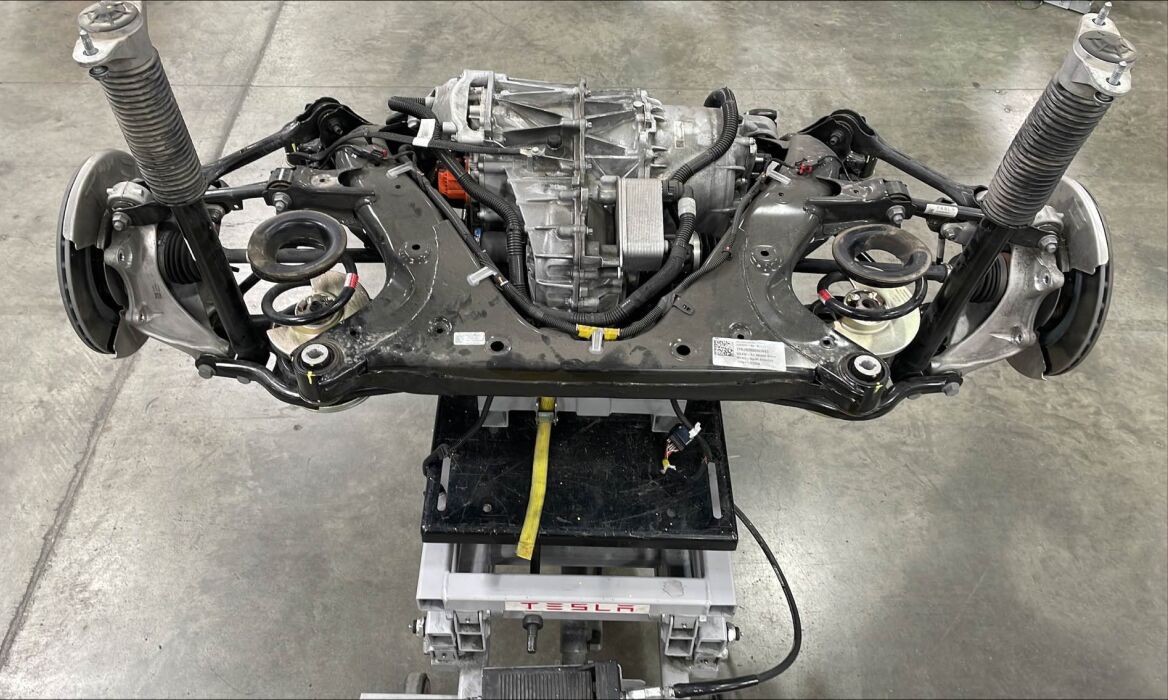

80. 降低副车架举升工具，以将副车架从车辆上拆下
    注

    降低副车架时请务必小心，请勿损坏组件



81. 从副车架举升工具上断开供气装置



82. 将副车架举升工具和副车架从车辆上移走
    注

    必要时举升车辆



83. 将冷却液进口软管夹从后驱动单元上拆下
    注

    1 个树形头卡子



84. 将冷却液进口软管从副车架上拆下



85. 拆卸将后驱动单元高压电缆支架固定到后驱动单元的螺栓
    注

    1 个螺栓，10 毫米，6 Nm



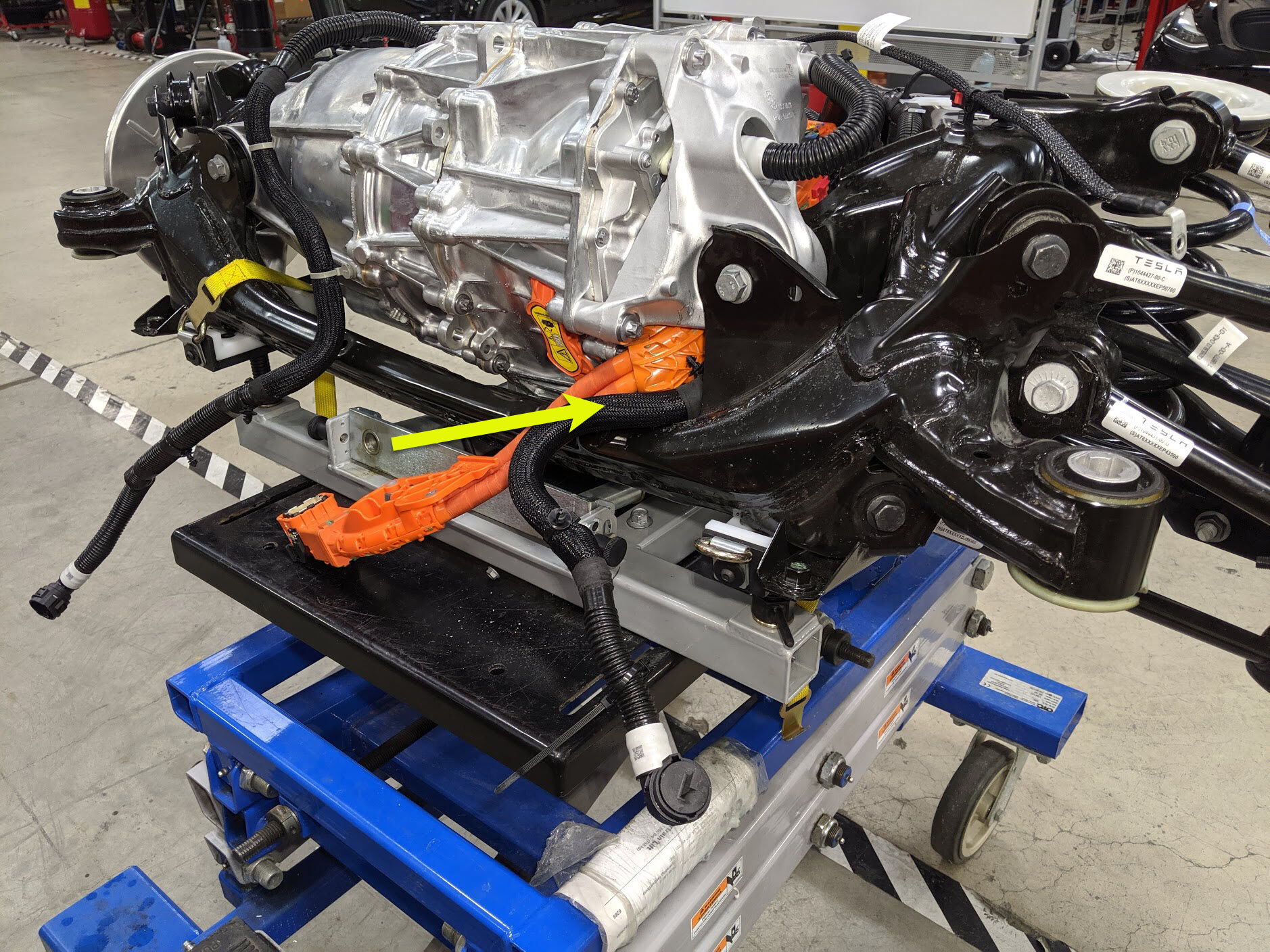

86. 将后驱动单元从后驱动单元高压电缆上断开
    注

    1 个连接器，红色锁片

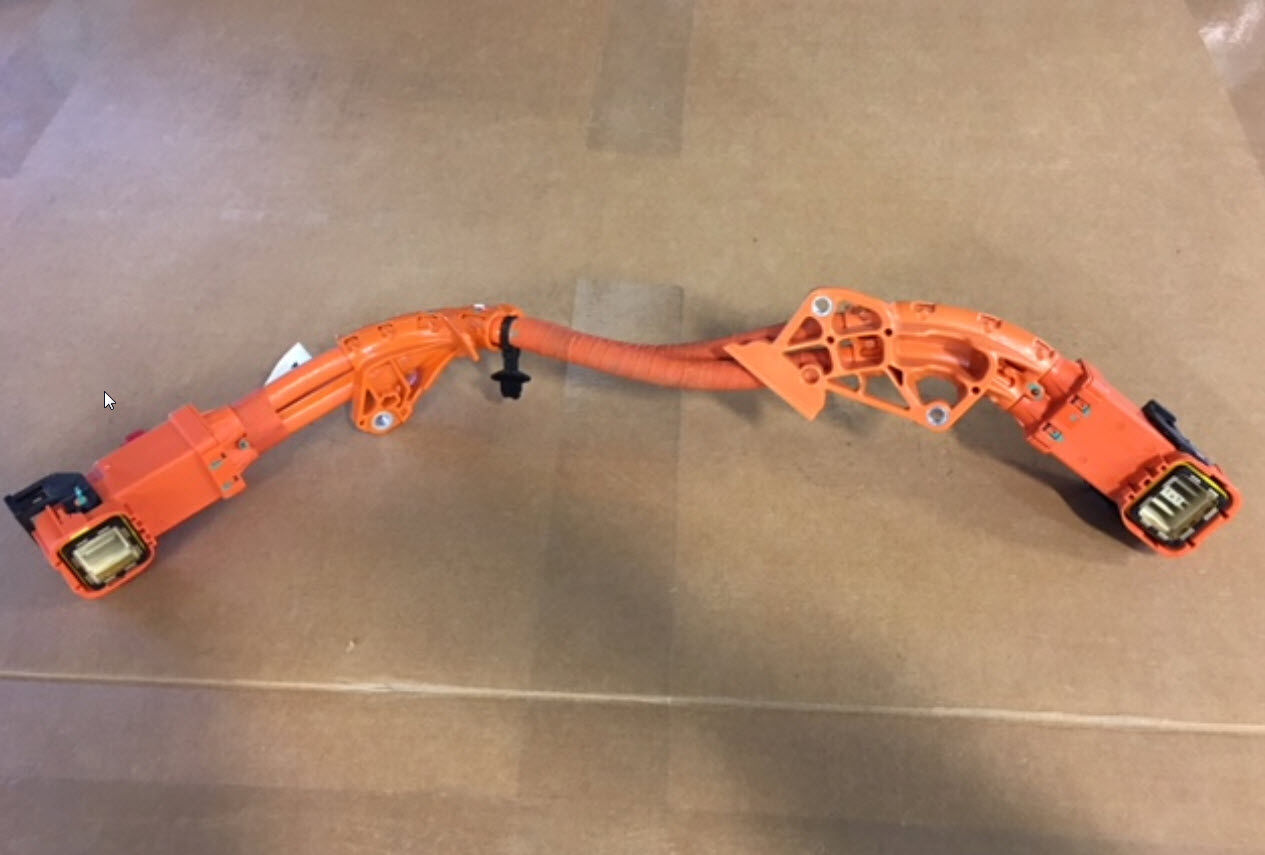

87. 将后驱动单元高压电缆从副车架上拆下

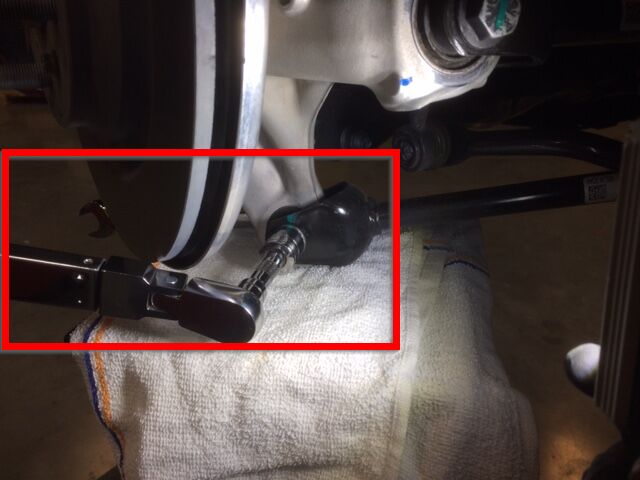

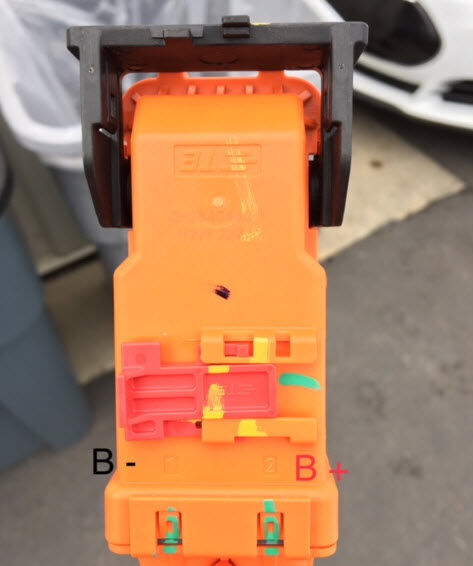

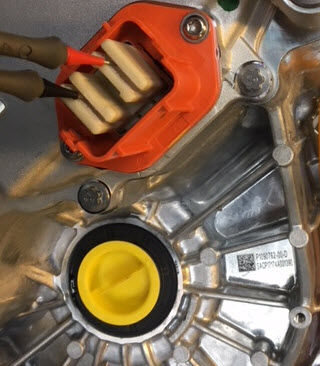

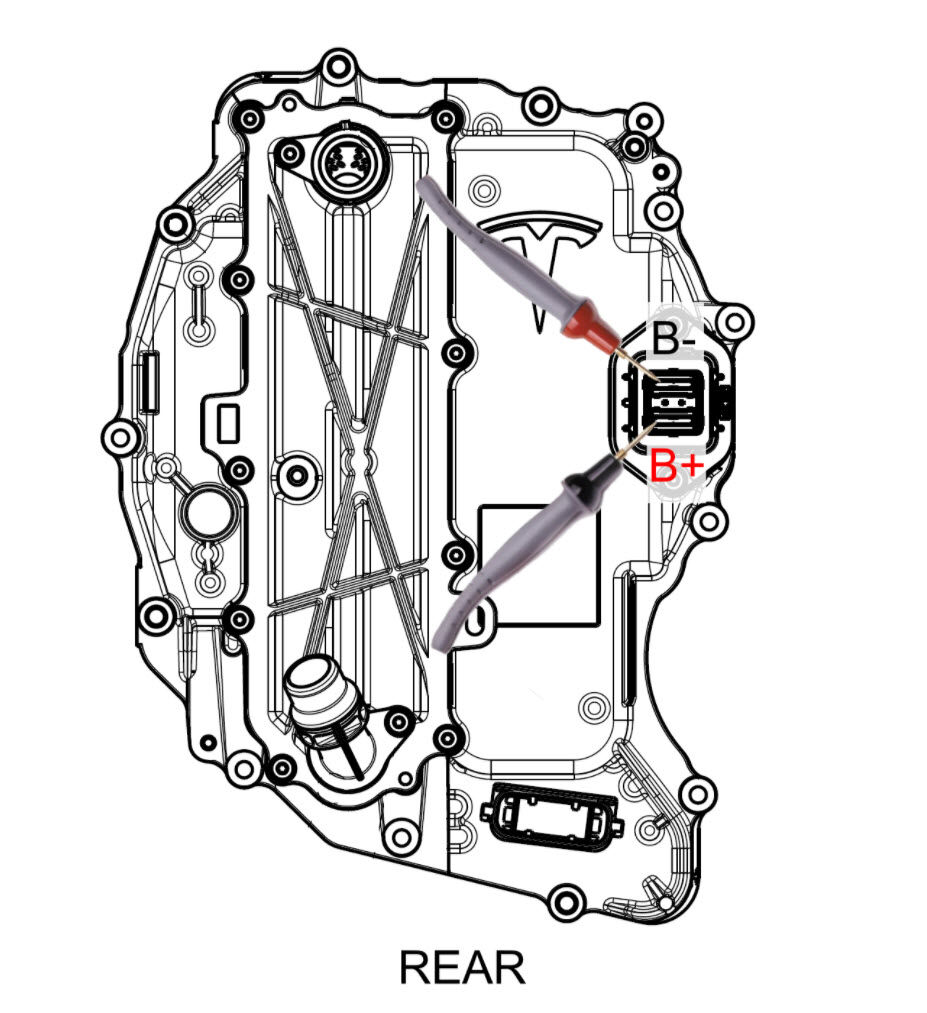

88. 执行后驱动单元二极管测试
    注

    验证后驱动单元高压电缆是否已与高压电池断开连接。在二极管模式下使用万用表，将正极 DMM 探针连接到变流器 B-，将负极探针连接到 B+。高压电缆 1 号销是 B-，2 号销是 B+。MOSFET 可接受二极管读数：1.0-2.0V。IGBT 可接受二极管读数：0.45-2V（如果读数为 OL 或 > 2V，则很可能是探针安装错误）

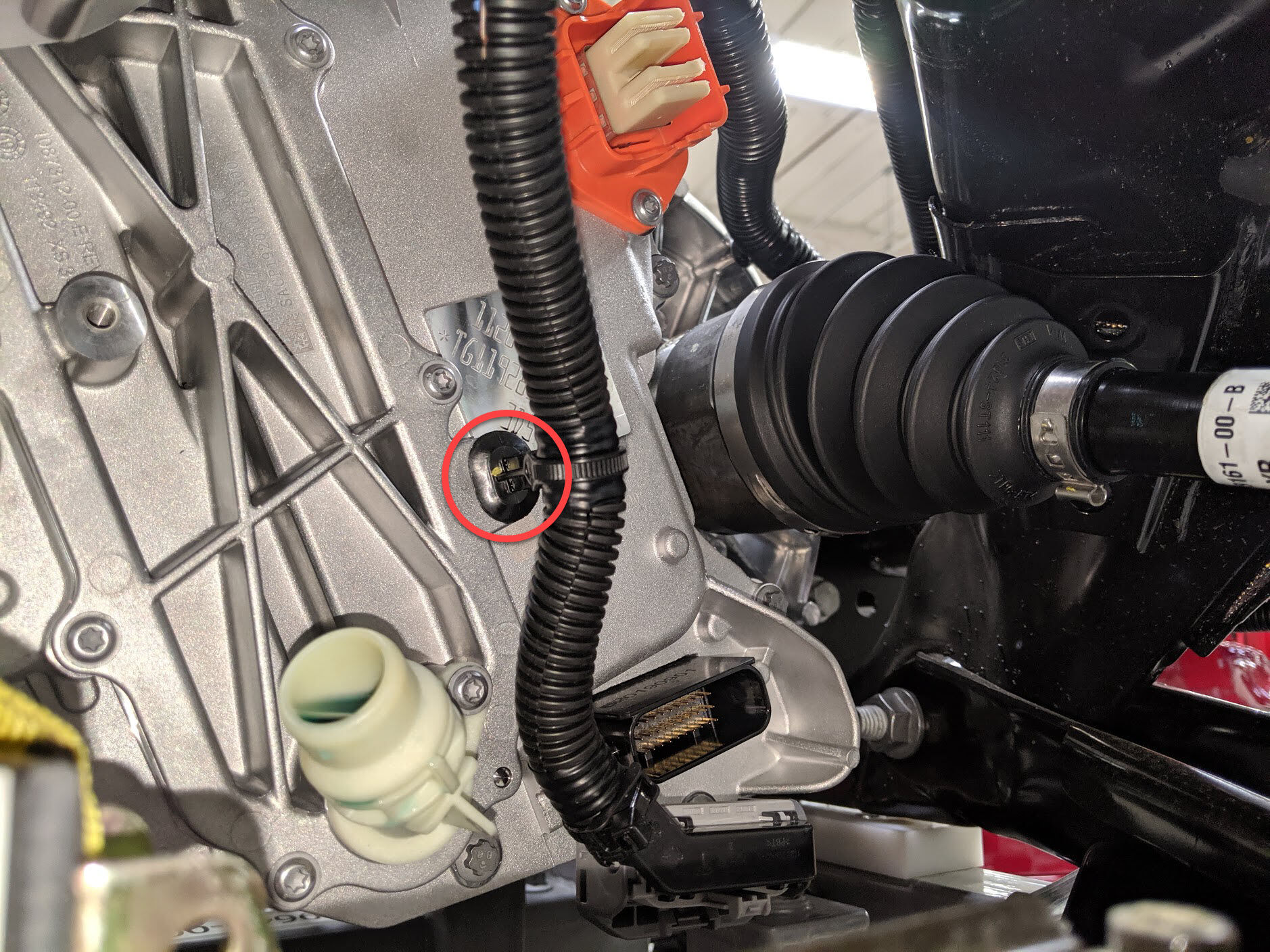

89. 将接地带线束从后驱动单元总成上拆下

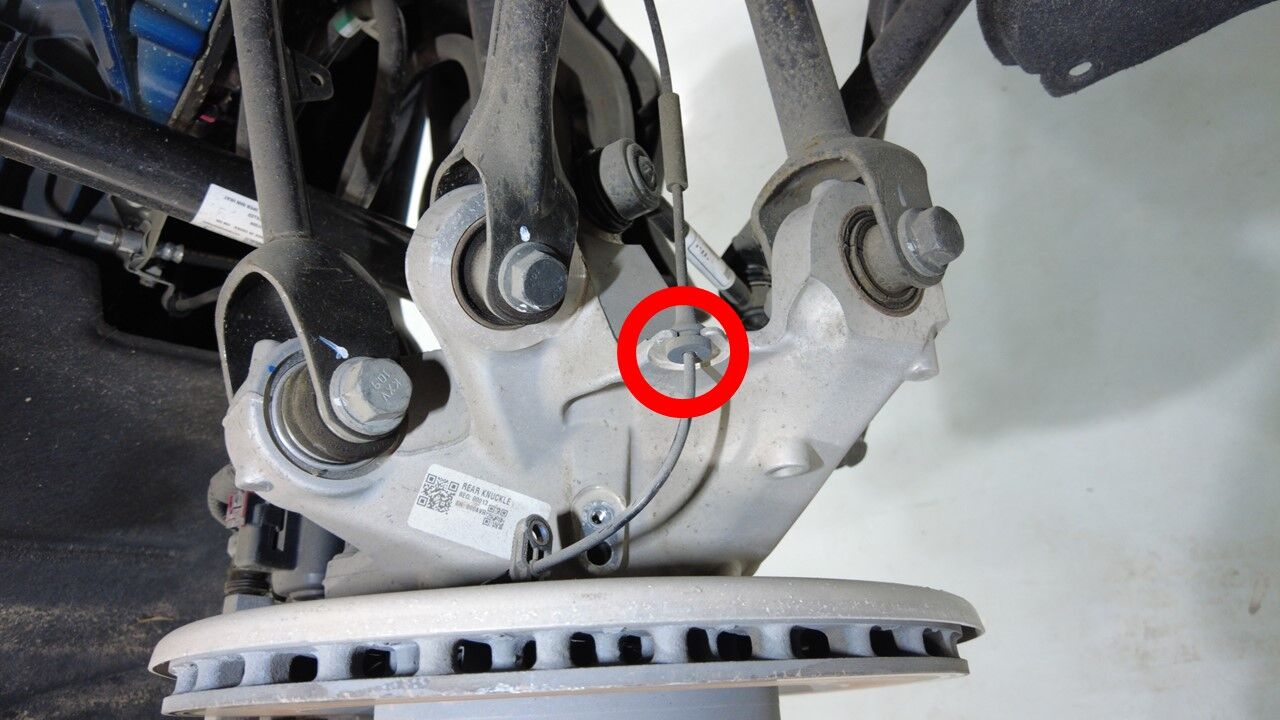

90. 将左后轮毂转速传感器从左后转向节上拆下
    注

    1 个螺纹胶螺栓，10 毫米，5 Nm



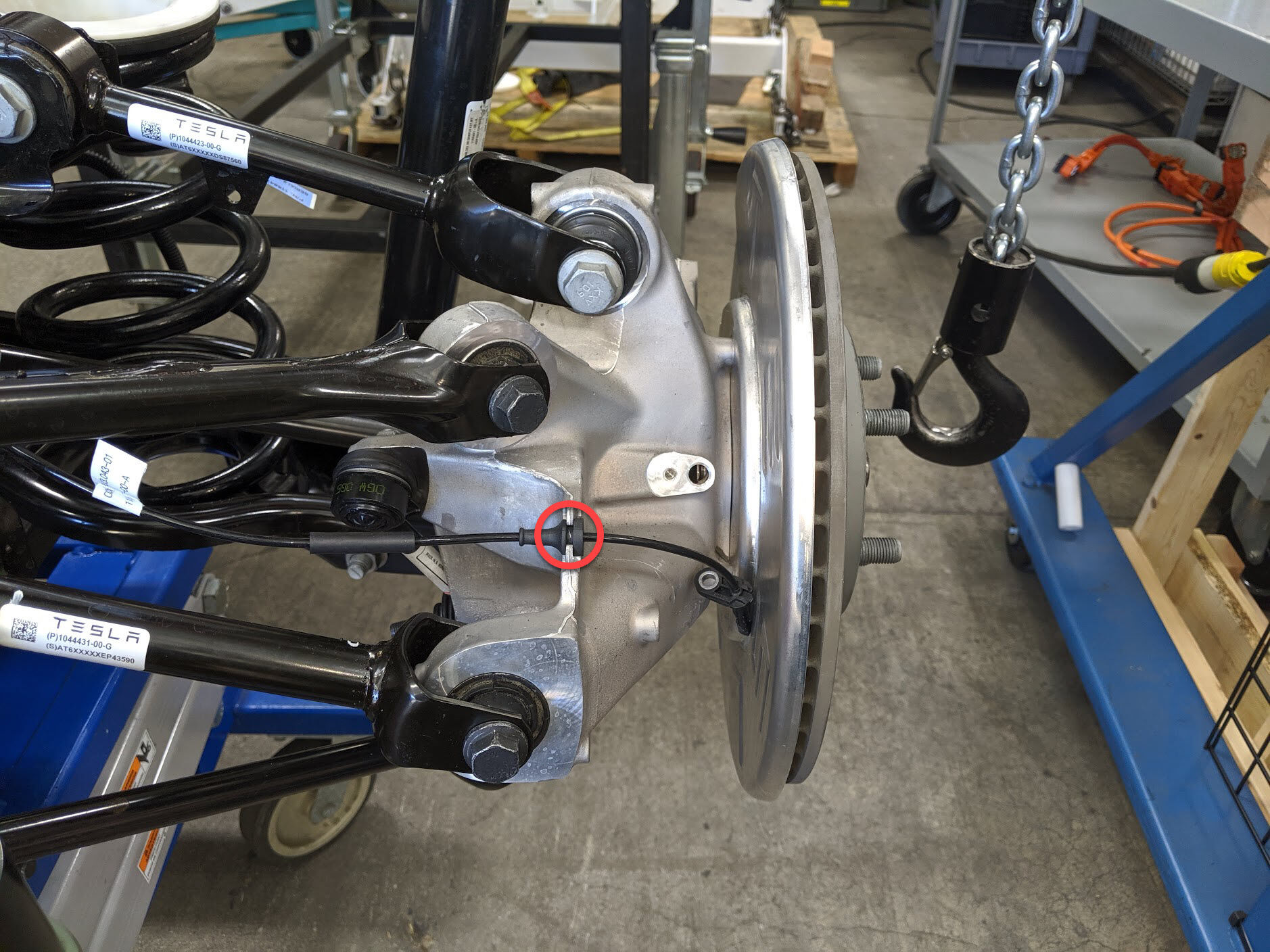

91. 拆卸将左后轮毂转速线束固定到左后转向节的索环
    注

    1 个索环

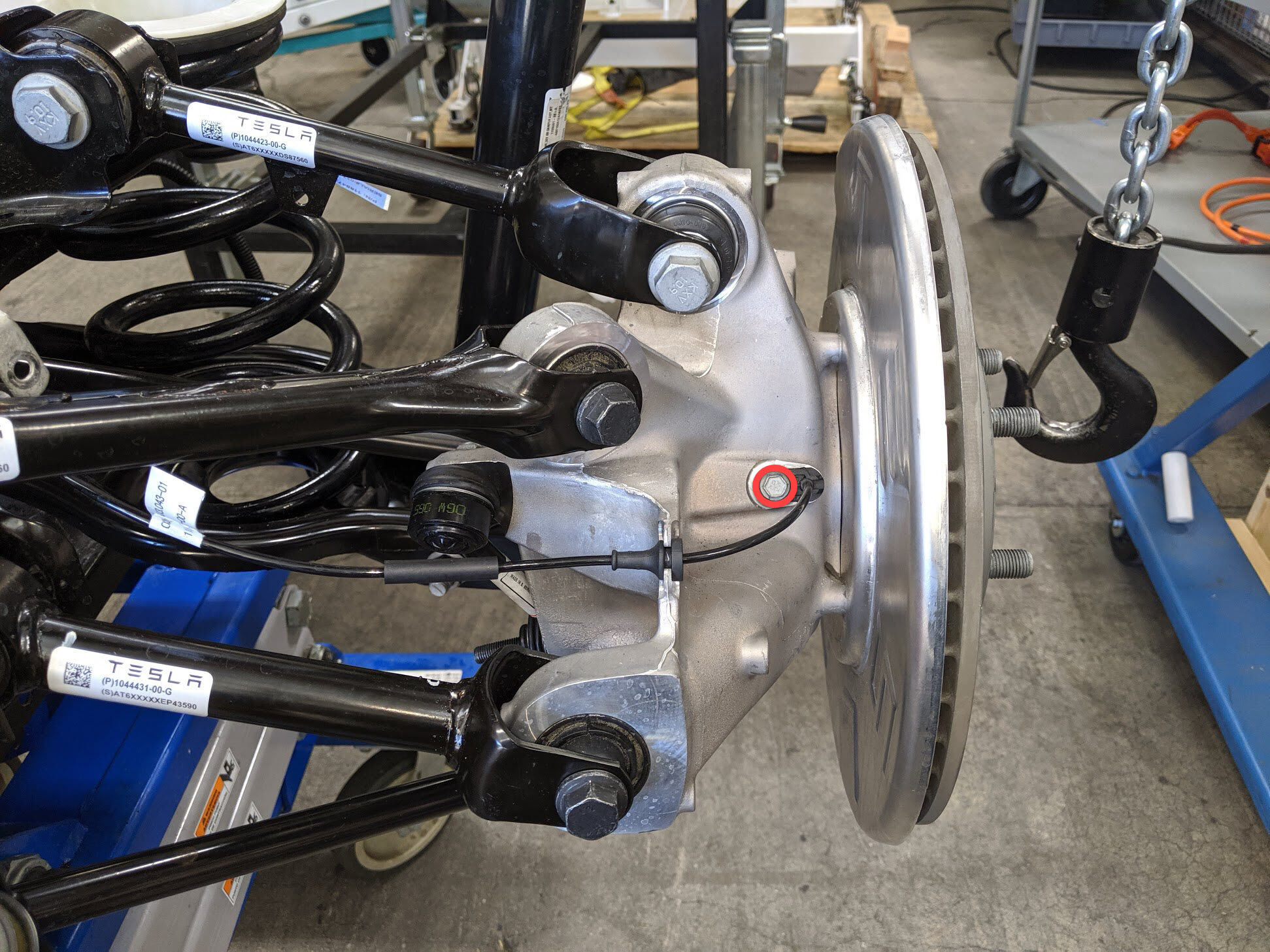

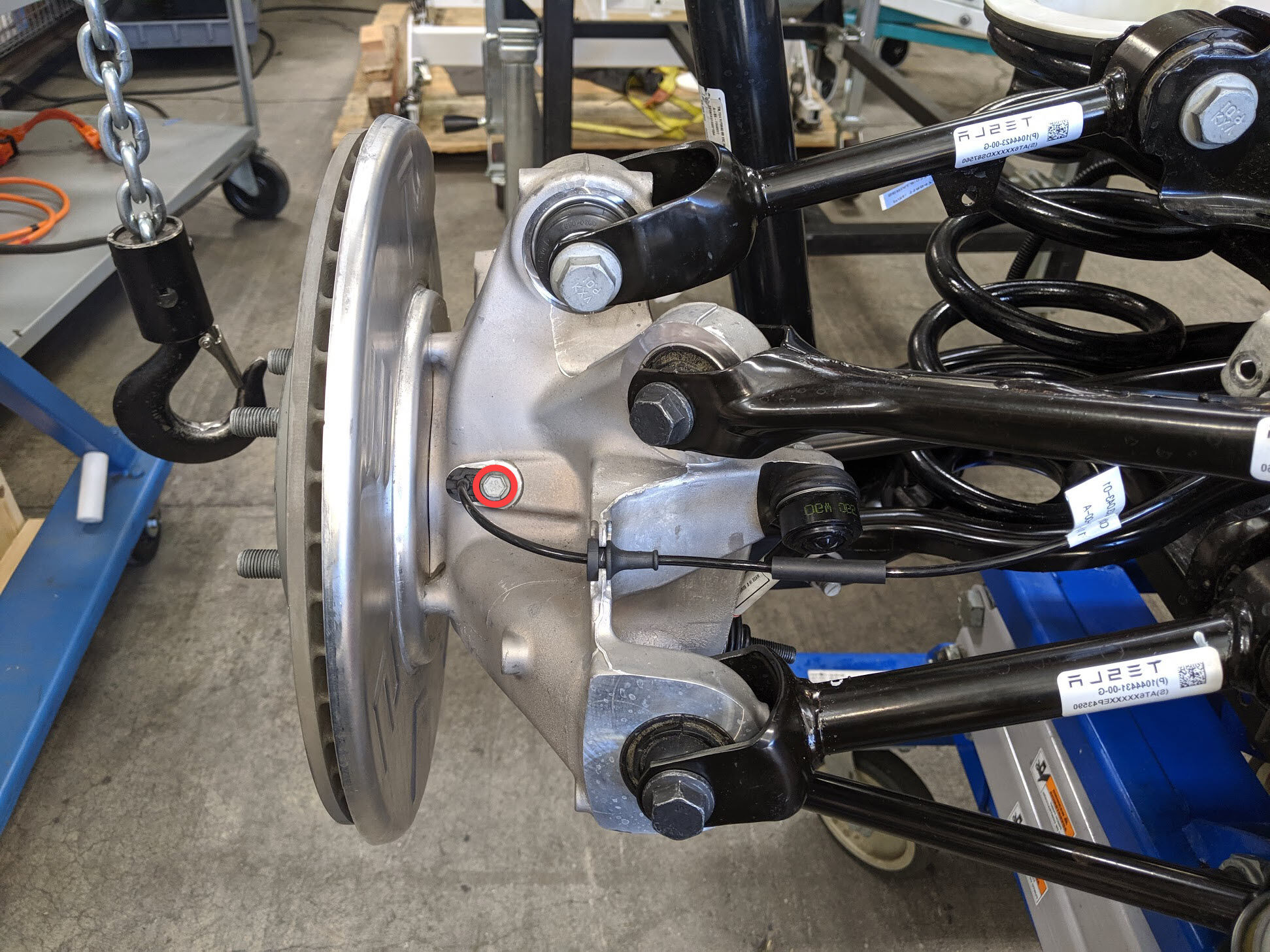

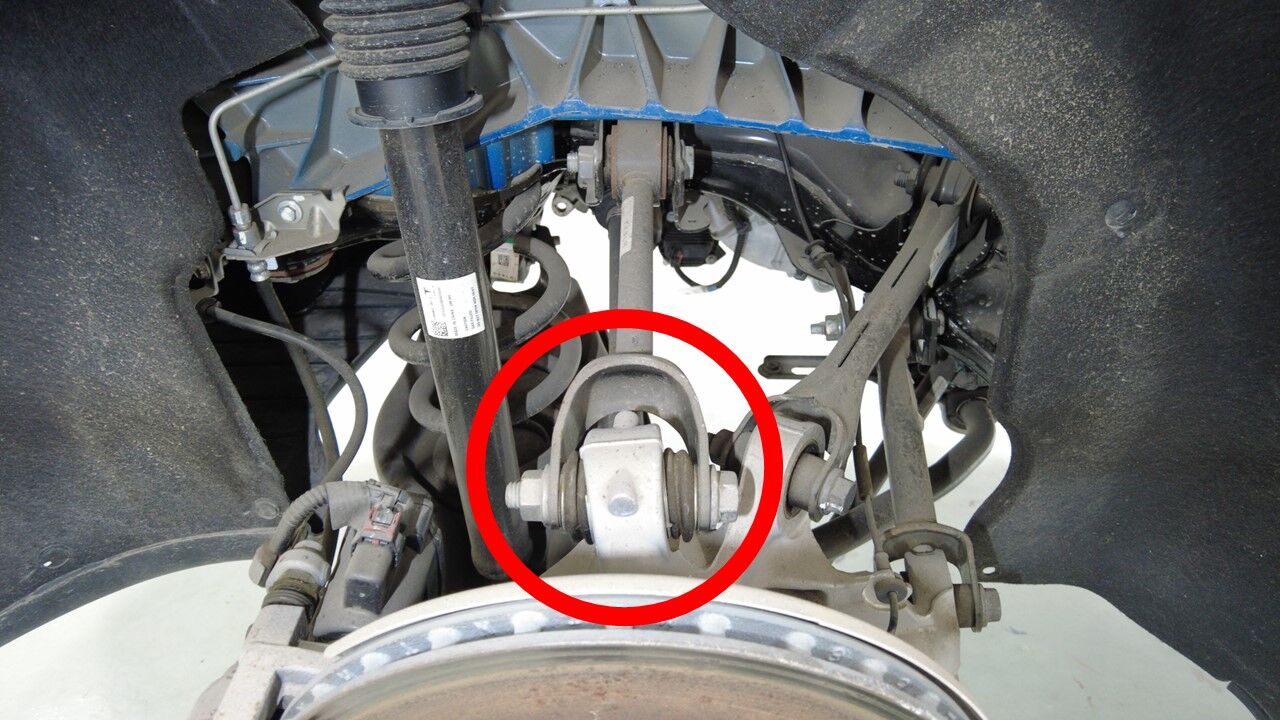

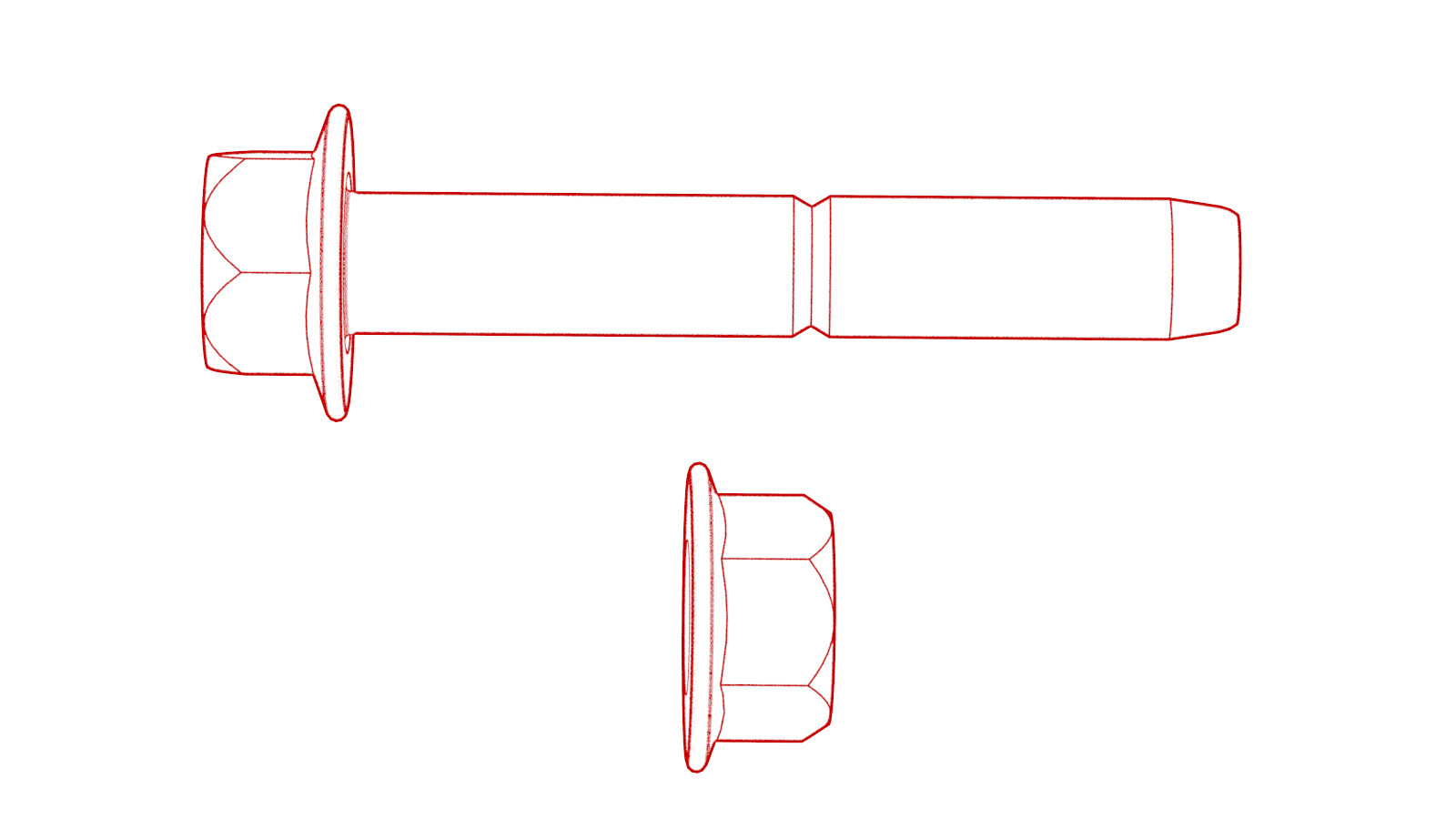

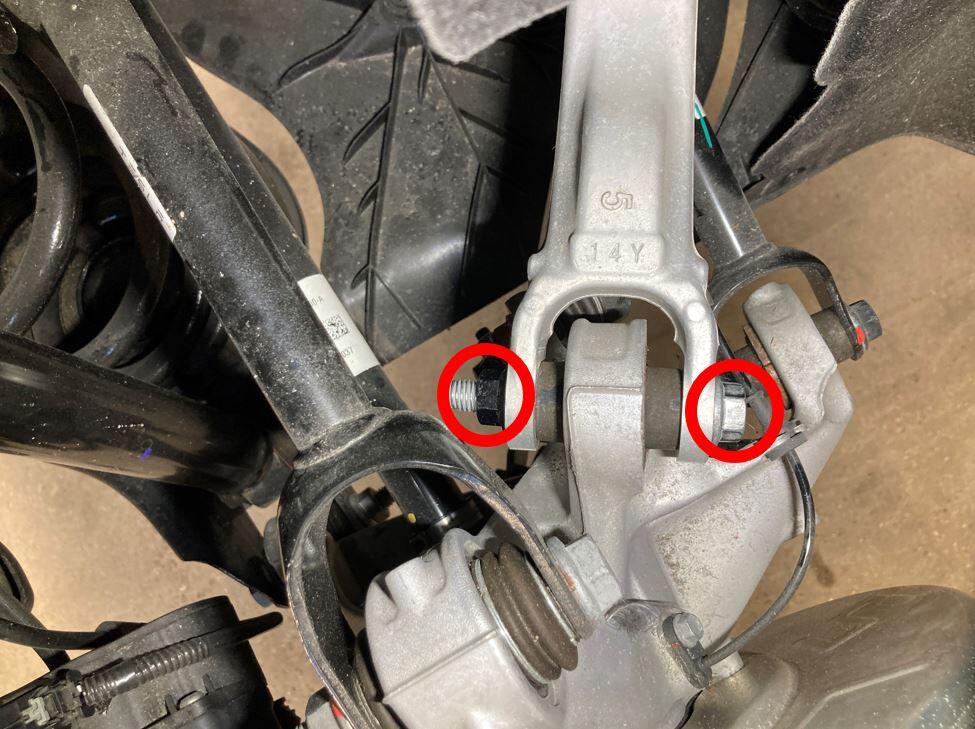

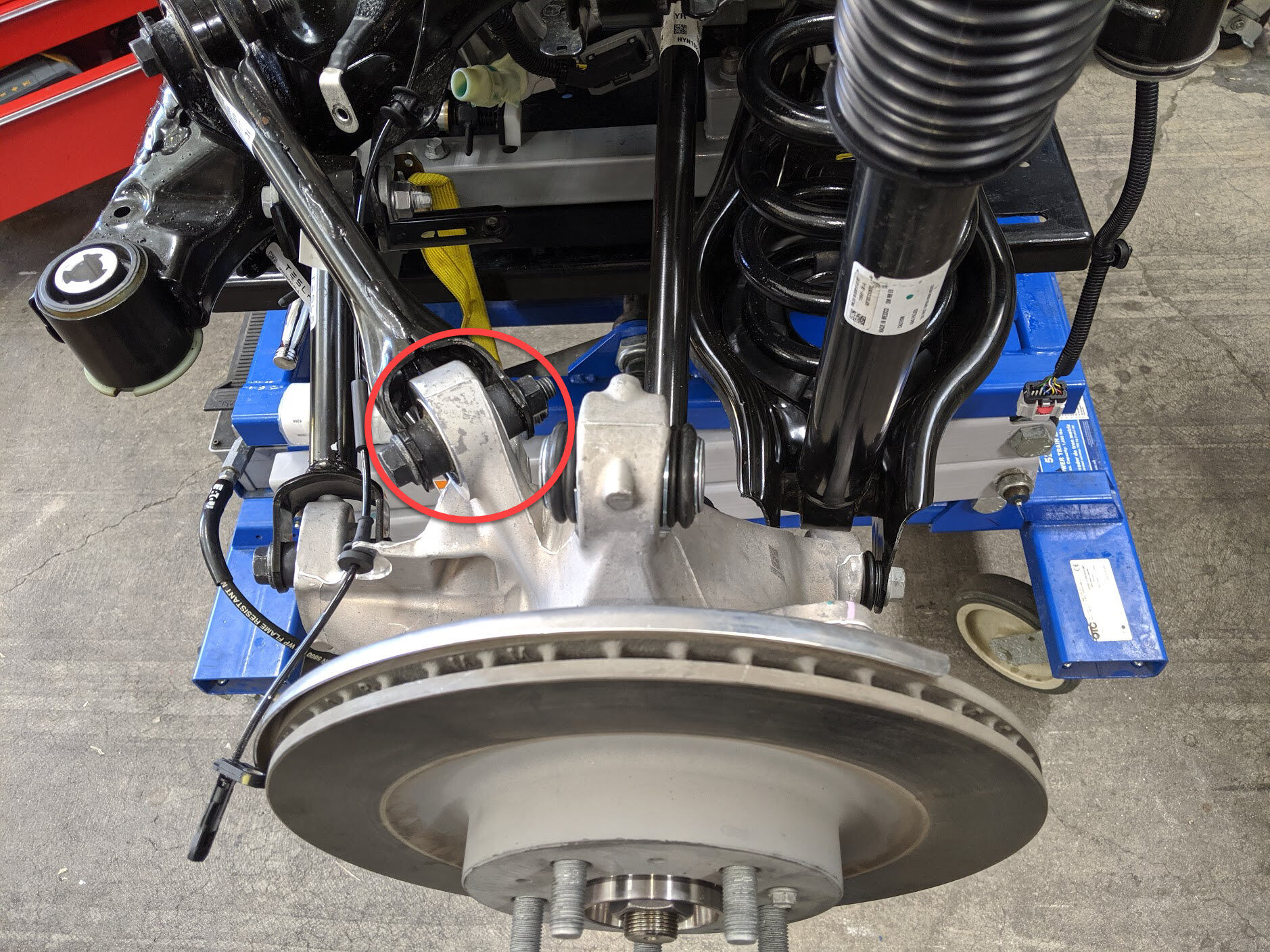

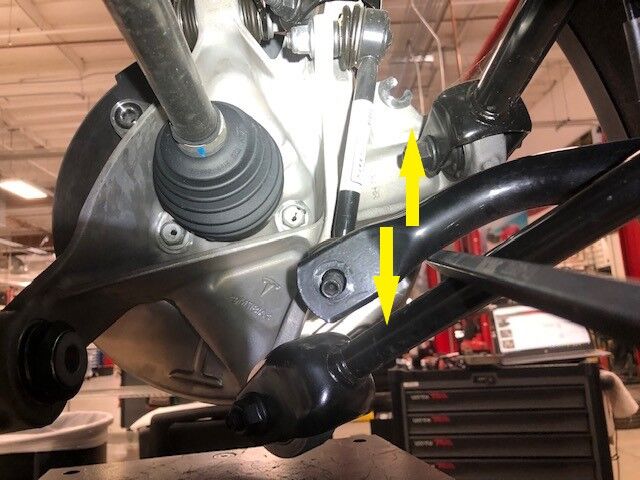

92. 拆卸将左后上尾连杆固定到左后转向节的螺母和螺栓
    注

    1 个螺栓，1 个螺母，21 毫米，134 Nm



93. 拆卸将左后上前连杆固定到左后转向节的螺母和螺栓
    注

    1 个螺栓，1 个螺母，18 毫米，84 Nm

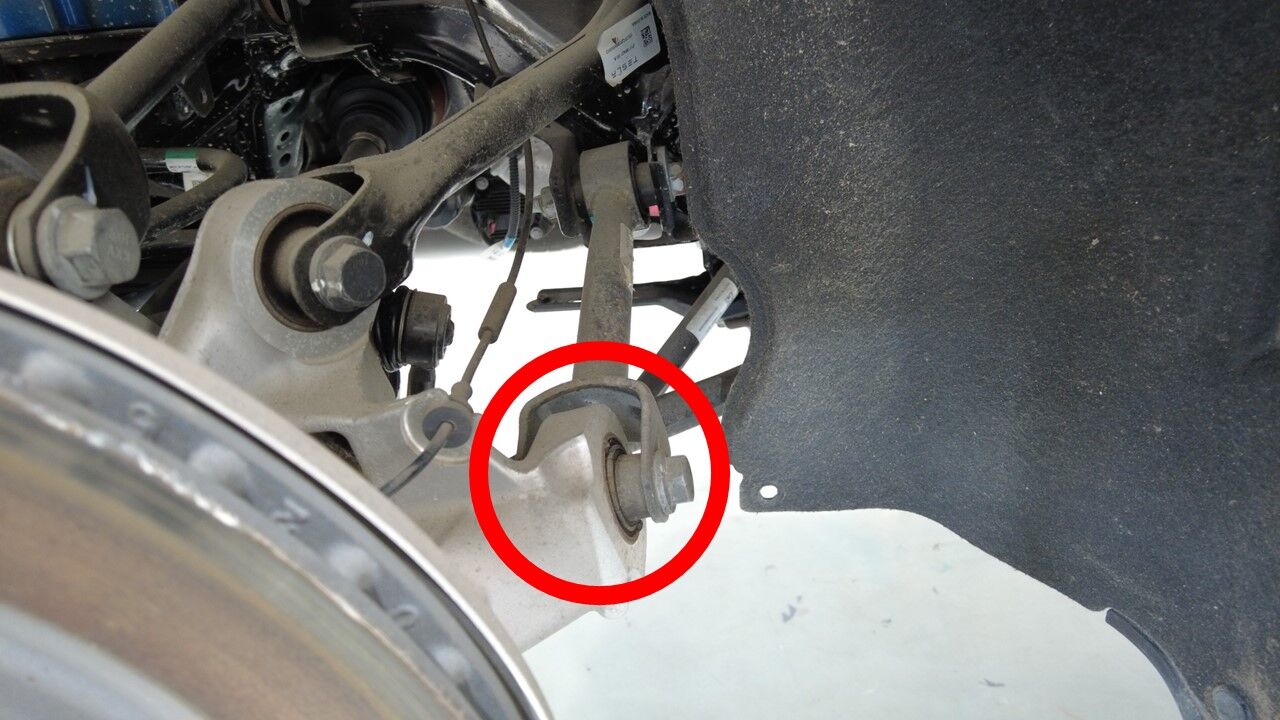

94. 拆卸将左后止推杆固定到左后转向节的螺母和螺栓
    注

    1 个螺栓，1 个螺母，18 毫米，76 Nm



95. 断开后驱动单元 12V 连接器
    注

    1 个连接器



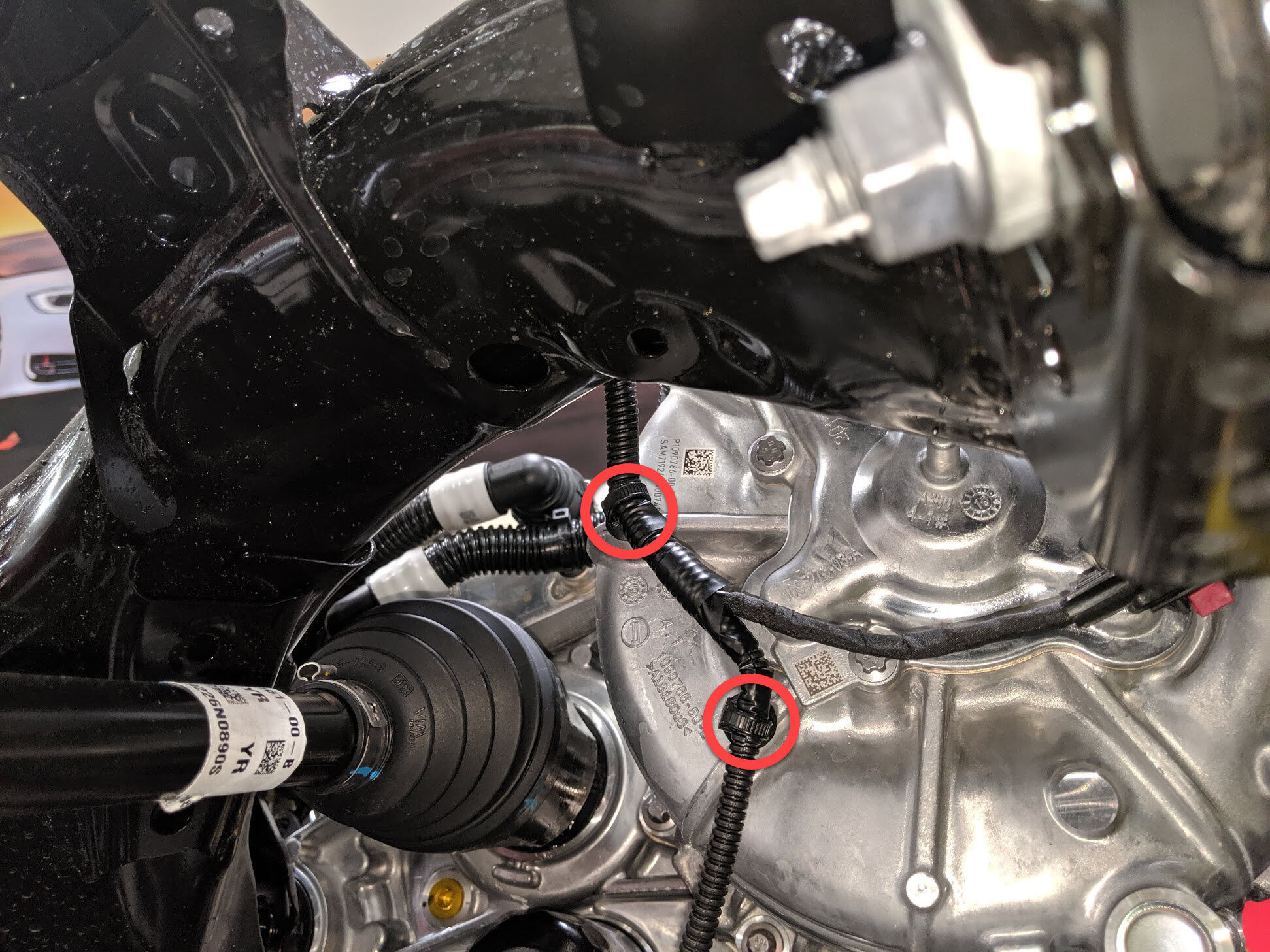

96. 拆卸后驱动单元 12V 线束夹
    注

    1 个夹子



97. 断开解析器连接器与后驱动单元的连接
    注

    1 个连接器，2 个卡子

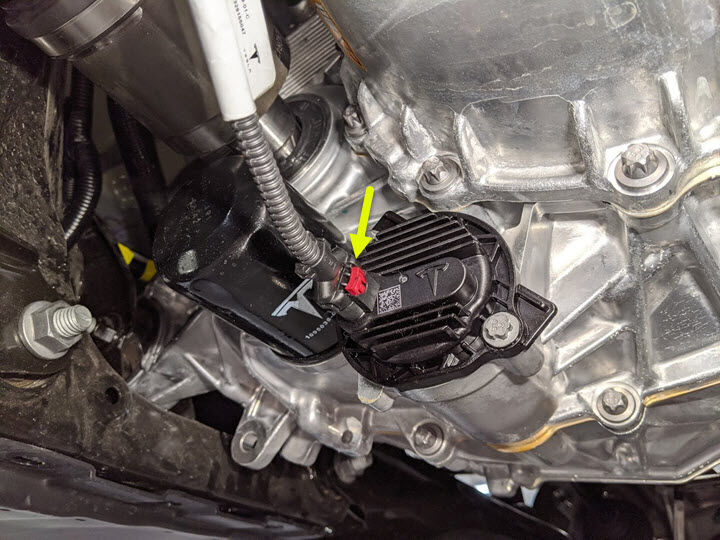

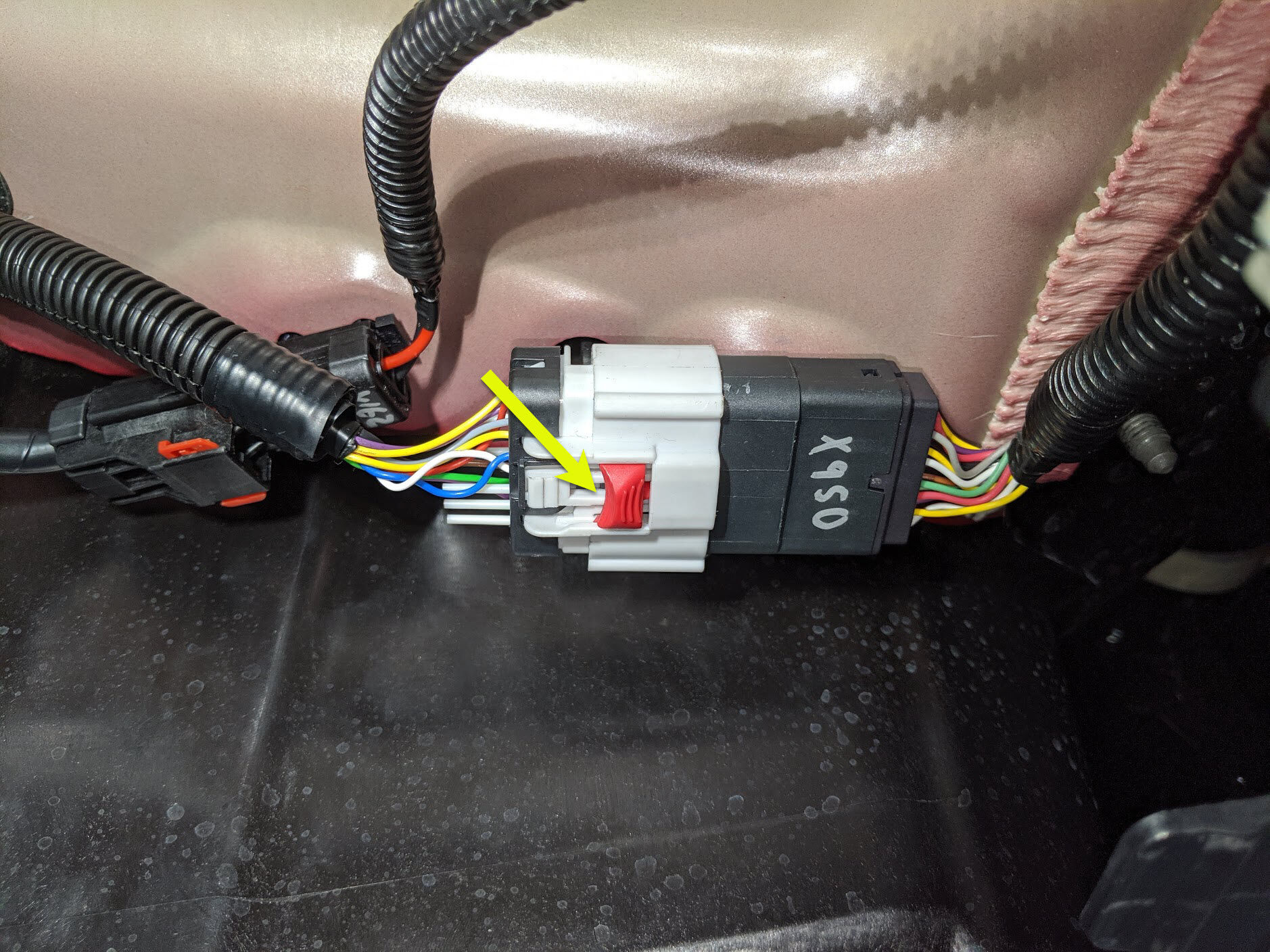

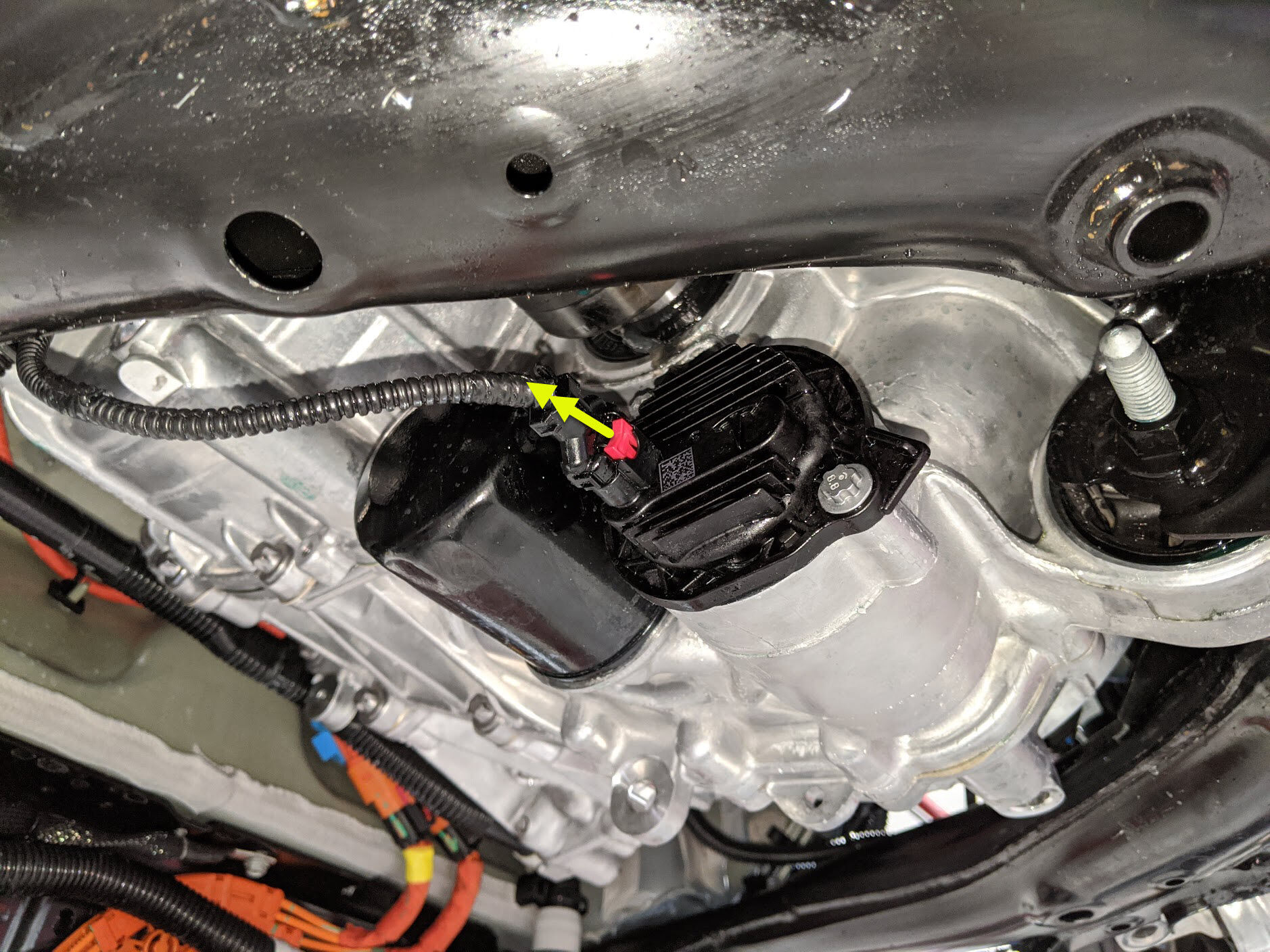

98. 断开机油泵连接器
    注

    1 个连接器；切勿向下按压红色锁片；拉动红色锁片以解锁；再次拉动松开连接器



99. 将右后轮毂转速传感器从右后转向节上拆下
    注

    1 个螺纹胶螺栓，10 毫米，5 Nm



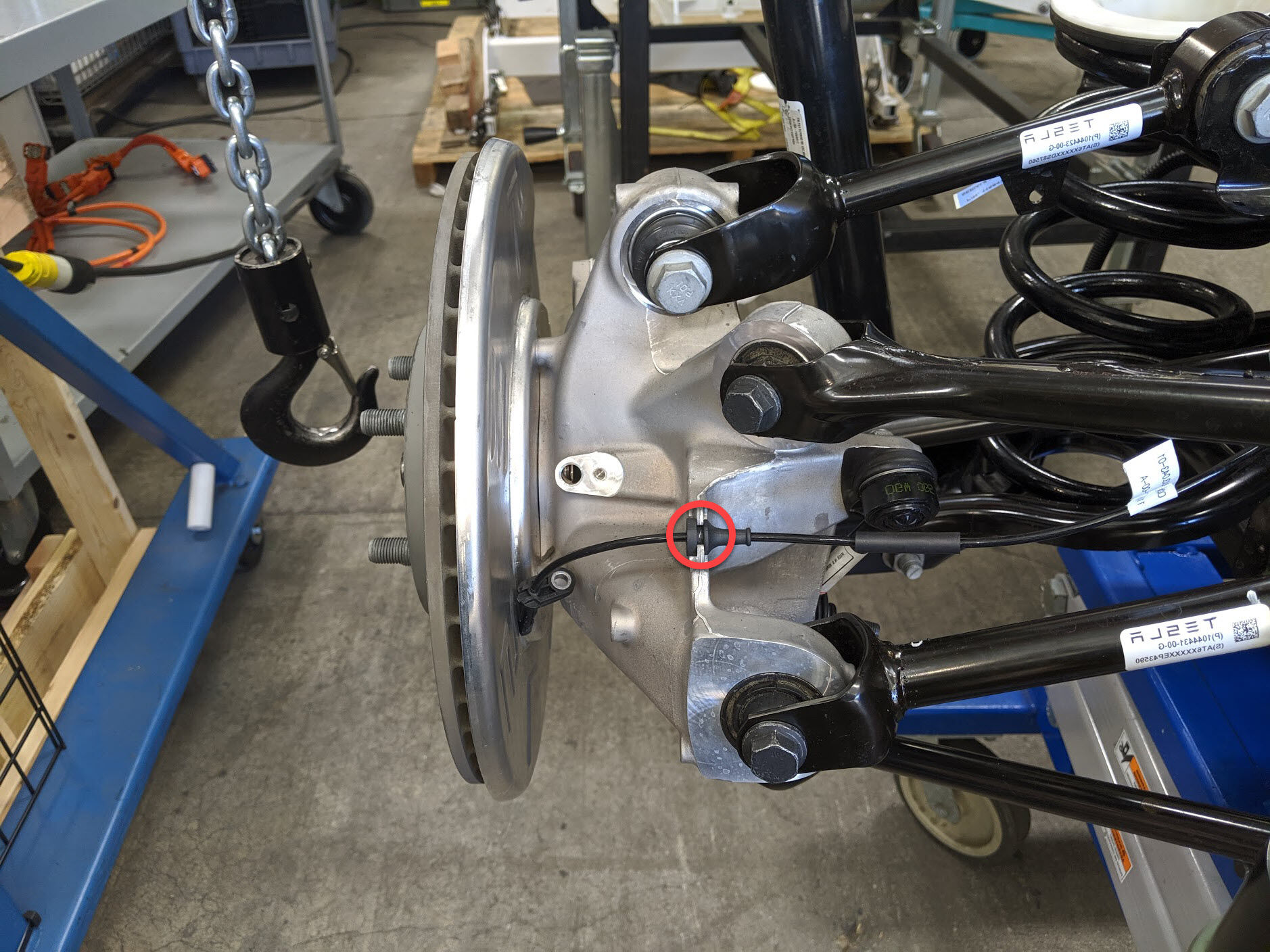

100. 拆卸将右后轮毂转速传感器固定到右后转向节的索环
     注

     1 个索环



101. 拆卸将右后上尾连杆固定到右后转向节的螺母和螺栓
     注

     1 个螺栓，1 个螺母，21 毫米，134 Nm



102. 拆卸将右后上前连杆固定到右后转向节的螺母和螺栓
     注

     1 个螺栓，1 个螺母，18 毫米，84 Nm



103. 拆卸将右后止推杆固定到右后转向节的螺母和螺栓
     注

     1 个螺栓，1 个螺母，18 毫米，76 Nm



104. 将左半轴从后驱动单元上松开
     注

     1 个 U 型螺栓，2 个螺母，10 毫米；手动拧紧；将电缆缠绕在内侧接头处，然后用 U 型螺栓紧固；使用带电缆孔眼的滑动锤释放半轴；为避免损坏半轴护套和油封，拆下时请小心操作



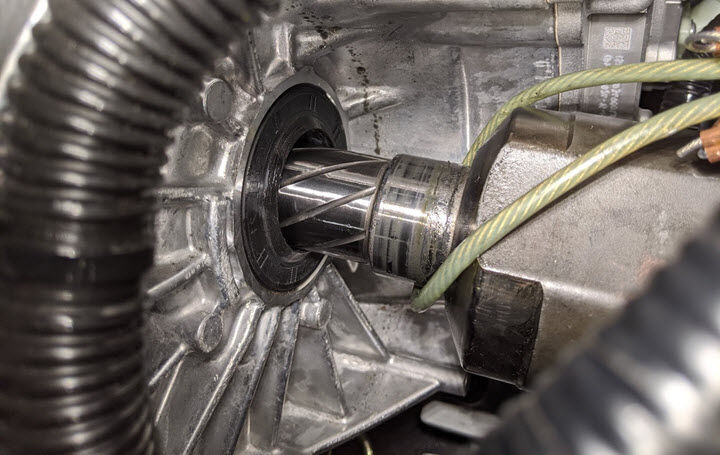

105. 将左半轴从后驱动单元上拆下
     注

     建议寻求他人协助；安装轴密封接头



106. 将右半轴从后驱动单元上松开
     注

     1 个 U 型螺栓，2 个螺母，10 毫米；手动拧紧；将电缆缠绕在内侧接头处，然后用 U 型螺栓紧固；使用带电缆孔眼的滑动锤释放半轴；为避免损坏半轴护套和油封，拆下时请小心操作



107. 将右半轴从后驱动单元上拆下
     注

     建议寻求他人协助；安装轴密封接头



108. 将驱动单元支架放置到起重机架下方

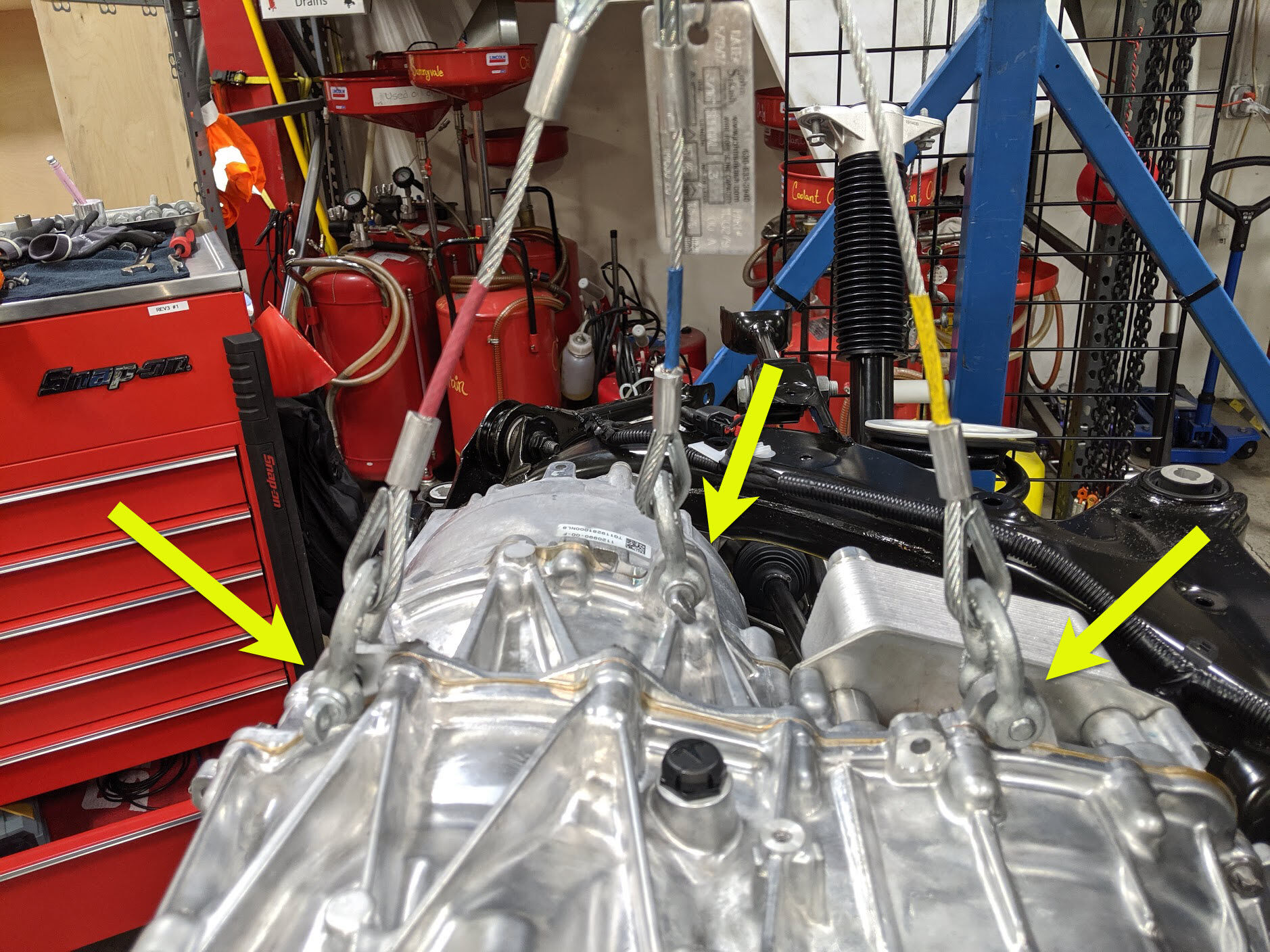

109. 将驱动单元吊索工具固定到驱动单元
     注

     3 个挂钩

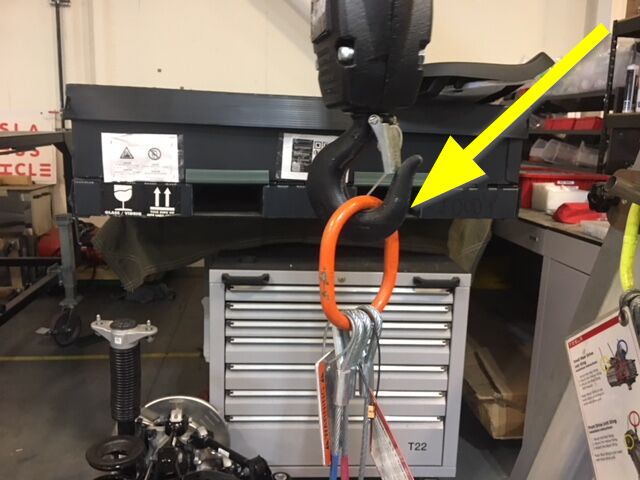

110. 将驱动单元吊索固定到起重机架上



111. 升起吊索，使拉索处于轻度张紧状态

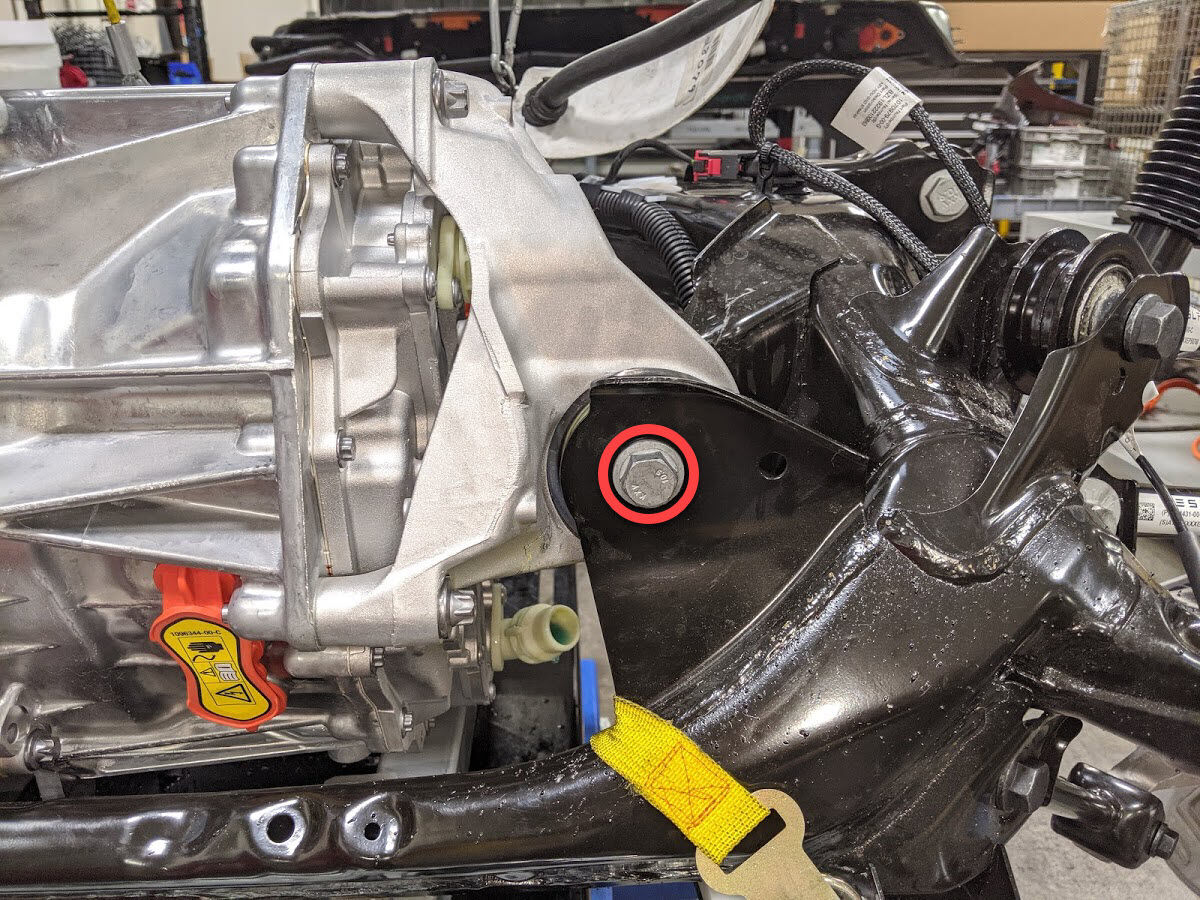

112. 拆卸将驱动单元固定到副车架的左侧螺栓
     注

     1 个螺栓，18 毫米，80 Nm



113. 拆卸将驱动单元固定到副车架的右侧螺栓
     注

     1 个螺栓，18 毫米，80 Nm

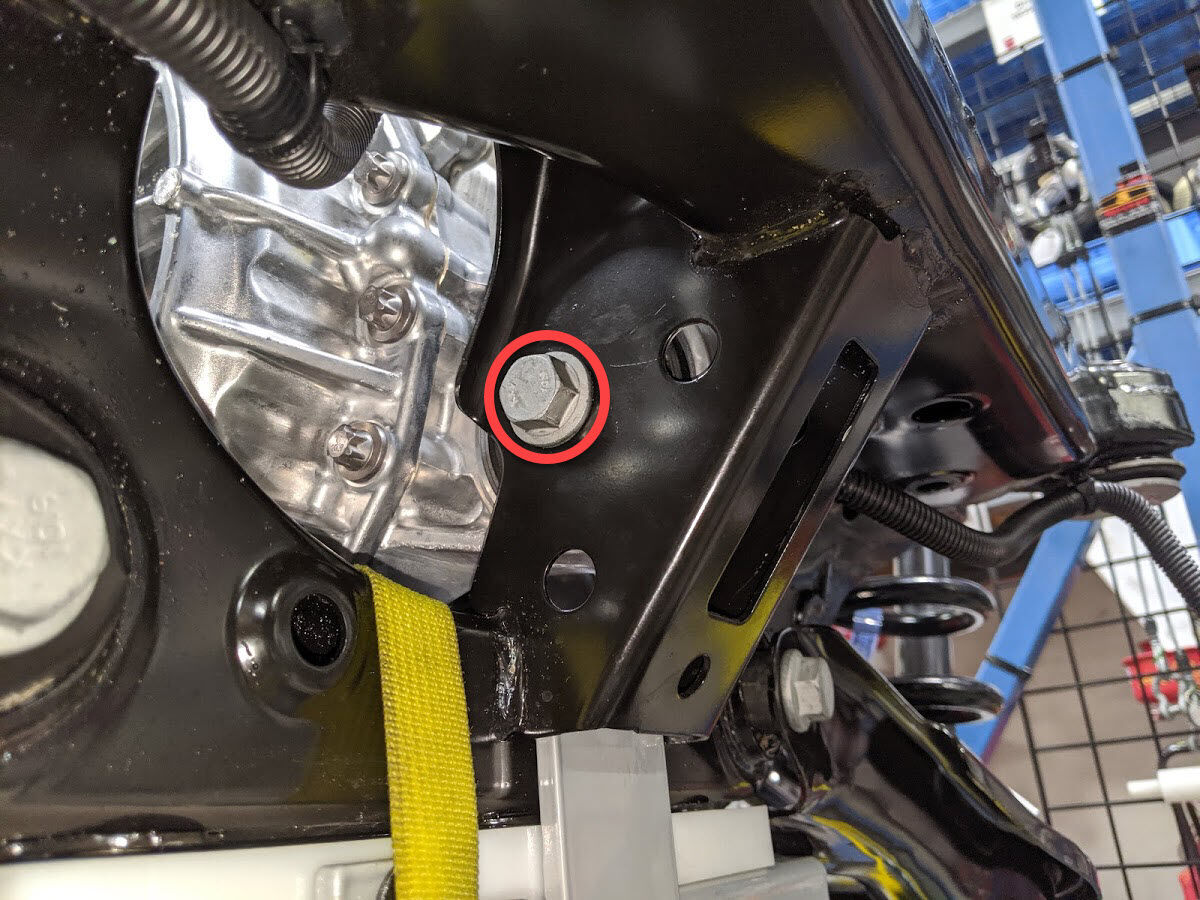

114. 拆卸将驱动单元后部固定到副车架的螺栓
     注

     1 个螺栓，18 毫米，80 Nm

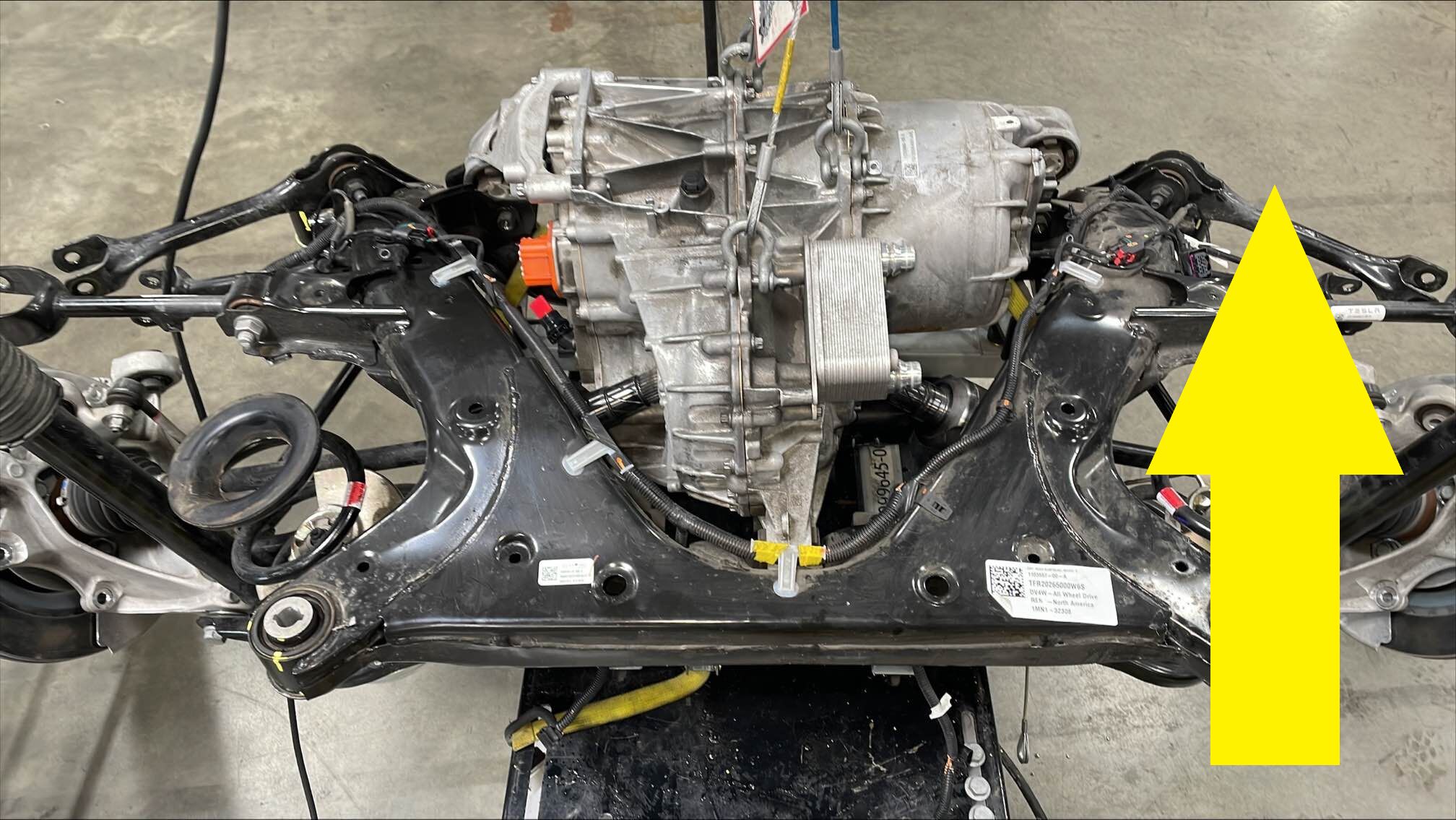

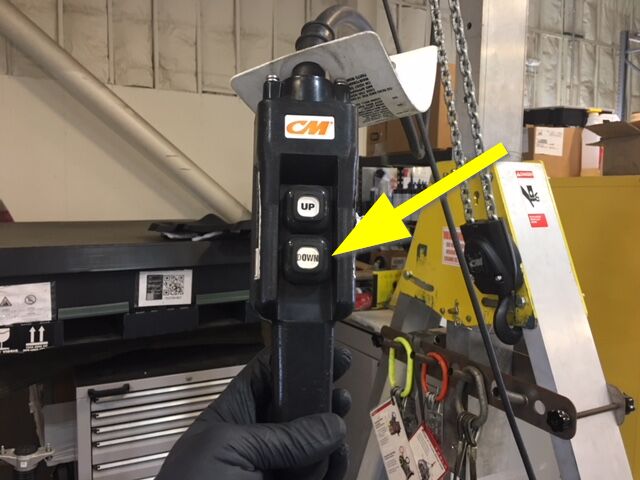

115. 升起吊索，将驱动单元从副车架上提起
     注

     建议寻求他人协助；举升时，小心地将半轴从前驱动单元上移开



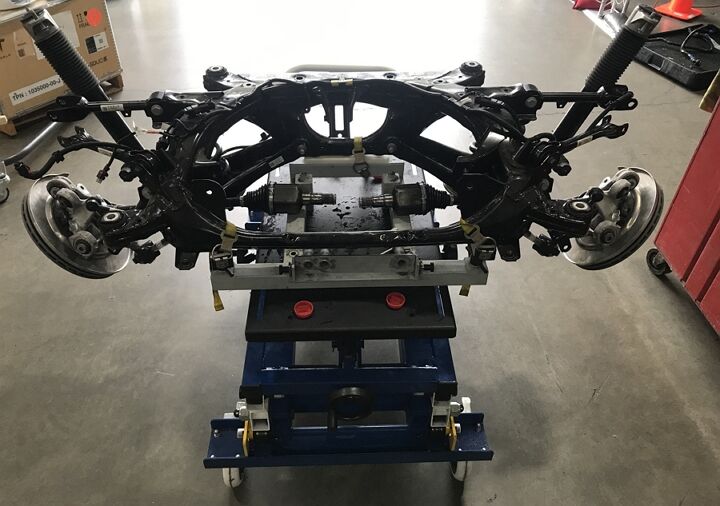

116. 将副车架和举升工具从驱动单元下方移走



117. 将空驱动单元板条箱放置在驱动单元下方
     注

     如果没有可用的空箱子，可使用托盘

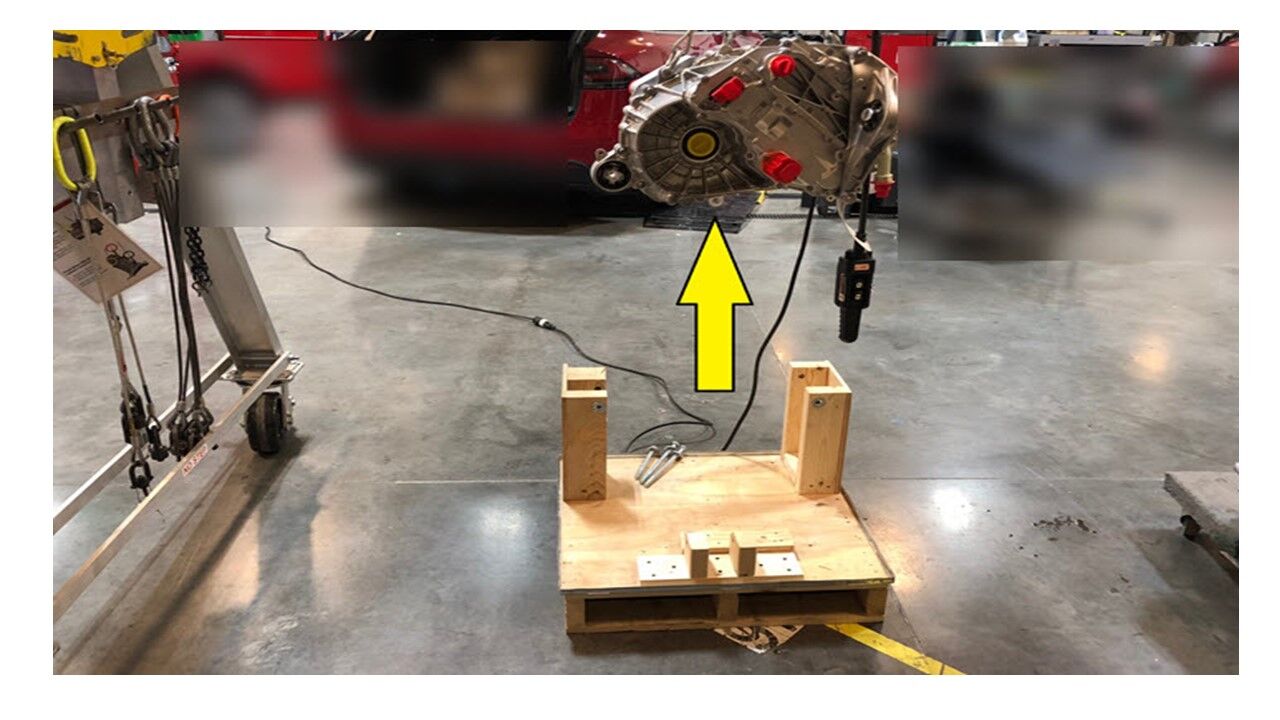

118. 将驱动单元降低到驱动单元板条箱中
     注

     如果没有可用的空箱子，可使用托盘





119. 降低吊索，释放拉索上的张力





120. 将驱动单元吊索从起重机架上拆下



121. 将驱动单元吊索工具从驱动单元上拆下



122. 将后驱动单元发动机支架适配器固定到后驱动单元
     注

     3 个螺栓，15 毫米，3 个螺母，15 毫米；手动拧紧；建议寻求他人协助





123. 将起重机架挂钩固定到后驱动单元适配器上



124. 使用起重机架，升起后驱动单元总成，以便将其安装到发动机支架上



125. 将发动机支架移动到位



126. 将后驱动单元适配器安装到发动机支架上
     注

     4 个螺栓，18 毫米，4 个螺母，18 毫米



127. 在齿轮箱套管上安装套管拆卸工具
     注

     2 个螺母，22 毫米；使用 “C”、“A” 和 “G” 罩帽将套管推出，持续推动轴承侧并握住另一侧





128. 将变速箱套管从铸件中压出



129. 分开套管工具并拆下变速箱套管





130. 准备好工具，将新的变速箱套管压入
     注

     2 个螺母，22 毫米，使用 “D” 和 “E” 罩帽安装套管；持续推动轴承侧并握住另一侧；确保键槽朝上而且套管的接线片位于 “D” 罩帽开口的中心处





131. 压入新的齿轮箱套管
     注

     安装前，在套管外部喷涂润滑剂



132. 分离套管工具并将其从驱动单元上拆下



133. 使用起重机架挂钩支撑后驱动单元发动机支架适配器，施加张力



134. 拆卸将后驱动单元发动机支架适配器固定到发动机支架的螺栓，然后移开发动机支架
     注

     4 个螺栓，18 毫米，4 个螺母，18 毫米



135. 将后驱动单元和发动机支架适配器降到板条箱上



136. 将起重机架挂钩从后驱动单元适配器上拆下，并移置一旁



137. 将后驱动单元发动机支架适配器从后驱动单元上拆下。
     注

     3 个螺栓，15 毫米，3 个螺母，15 毫米



138. 将驱动单元吊索工具固定到驱动单元
     注

     3 个挂钩



139. 将驱动单元吊索固定到起重机架上



140. 将驱动单元从驱动单元板条箱中吊起



141. 将副车架和举升工具移至驱动单元下方



142. 降低吊索，将后驱动单元安装到副车架上
     注

     建议寻求他人协助；降低时，小心地将半轴从前驱动单元上移开



143. 安装将驱动单元固定到副车架的后部螺栓，并手动拧紧
     注

     1 个螺栓，18 毫米，80 Nm；在后续步骤中紧固



144. 安装将驱动单元固定到副车架的右侧螺栓，并手动拧紧
     注

     1 个螺栓，18 毫米，80 Nm；在后续步骤中紧固



145. 降低吊索，释放拉索上的张力





146. 将驱动单元吊索从起重机架上拆下



147. 将驱动单元吊索工具从驱动单元上拆下
     注

     3 个挂钩



148. 紧固电机支座螺栓
     注

     3 个螺栓，18 毫米，80 Nm







149. 将左半轴安装到驱动单元
     注

     如有必要，可拆下轴密封接头；安装时请勿损坏轴密封；建议寻求他人协助



150. 将右半轴安装到驱动单元
     注

     如有必要，可拆下轴密封接头；安装时请勿损坏轴密封；建议寻求他人协助



151. 紧固将冷却液出口软管固定到驱动单元的卡子
     注

     4 个卡子



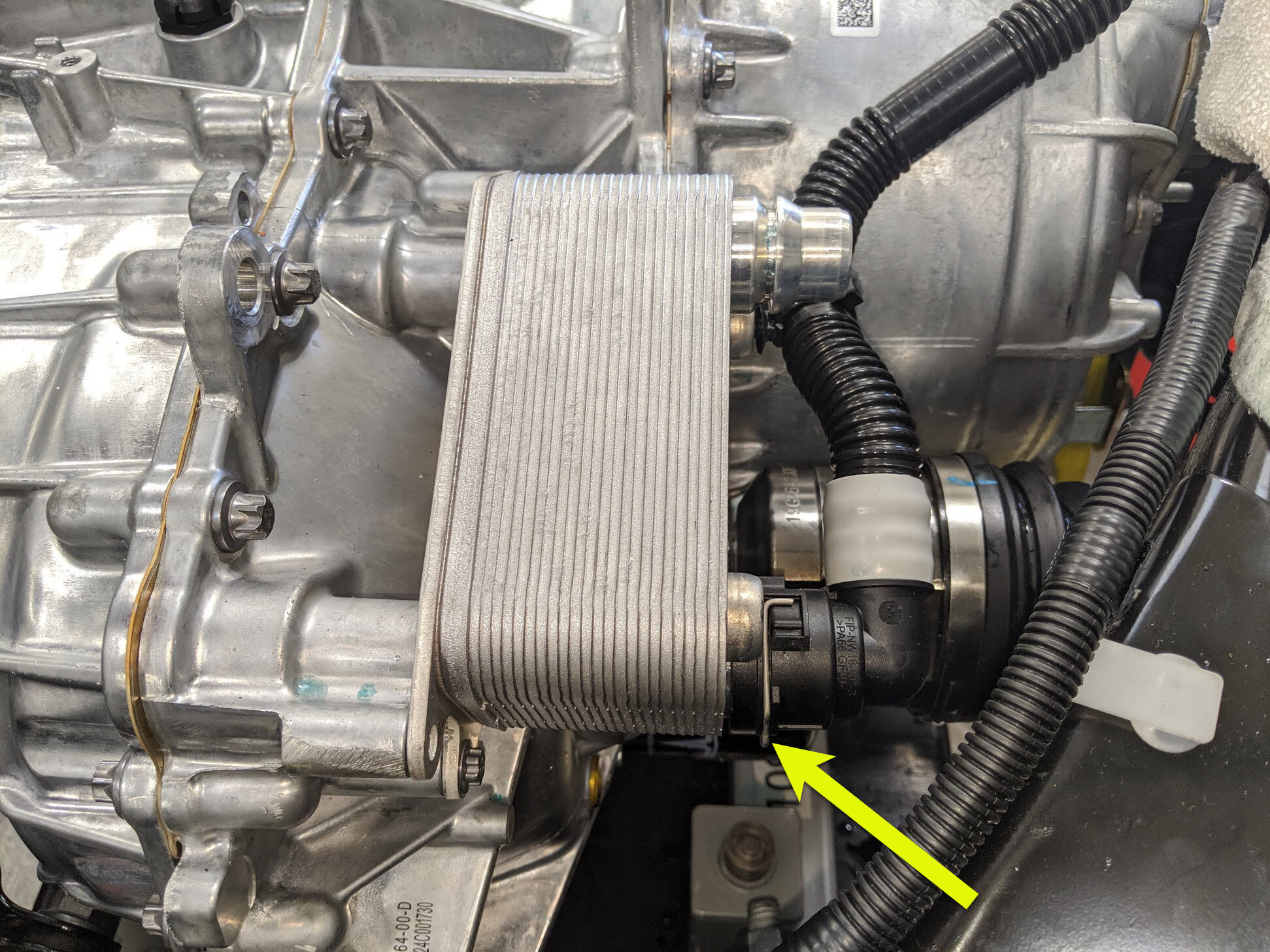

152. 将冷却液出口软管固定到驱动单元冷却器
     注

     1 个弹簧夹；执行推拉推测试以确保软管完全就位



153. 将变流器至冷却器软管紧固到冷却器
     注

     1 个弹簧夹；执行推拉推测试以确保软管完全就位



154. 紧固用于将变流器至冷却液软管紧固到后驱动单元的卡子
     注

     4 个卡子



155. 将变流器至冷却器软管固定到变流器上
     注

     1 个弹簧夹；执行推拉推测试以确保软管完全就位



156. 将解析器连接器连接到驱动单元
     注

     1 个连接器，2 个卡子；接合锁片





157. 连接机油泵连接器
     注

     1 个连接器；接合锁片



158. 将右后止推杆安装到转向节，然后手动拧紧螺母和螺栓
     注

     1 个螺栓，1 个螺母，18 毫米，76 Nm；建议寻求他人协助；在后续步骤中紧固



159. 将右后上前连杆安装到转向节，然后手动拧紧螺母和螺栓
     注

     1 个螺栓，1 个螺母，18 毫米，84 Nm；建议寻求他人协助；在后续步骤中紧固



160. 将右侧上尾连杆安装到转向节，然后手动拧紧螺母和螺栓
     注

     1 个螺栓，1 个螺母，21 毫米，134 Nm；建议寻求他人协助



161. 将右后下前连杆预装到右后转向节
     注

     1 个螺母，18 毫米，76 Nm；在后续步骤中紧固



162. 安装将右侧轮毂转速传感器固定到转向节的索环
     注

     1 个索环



163. 安装将右侧轮毂转速传感器固定到转向节的螺栓
     注

     1 个螺纹胶螺栓，10 毫米，5 Nm



164. 安装后驱动单元 12V 线束夹
     注

     1 个夹子



165. 安装后驱动单元 12V 连接器
     注

     1 个连接器

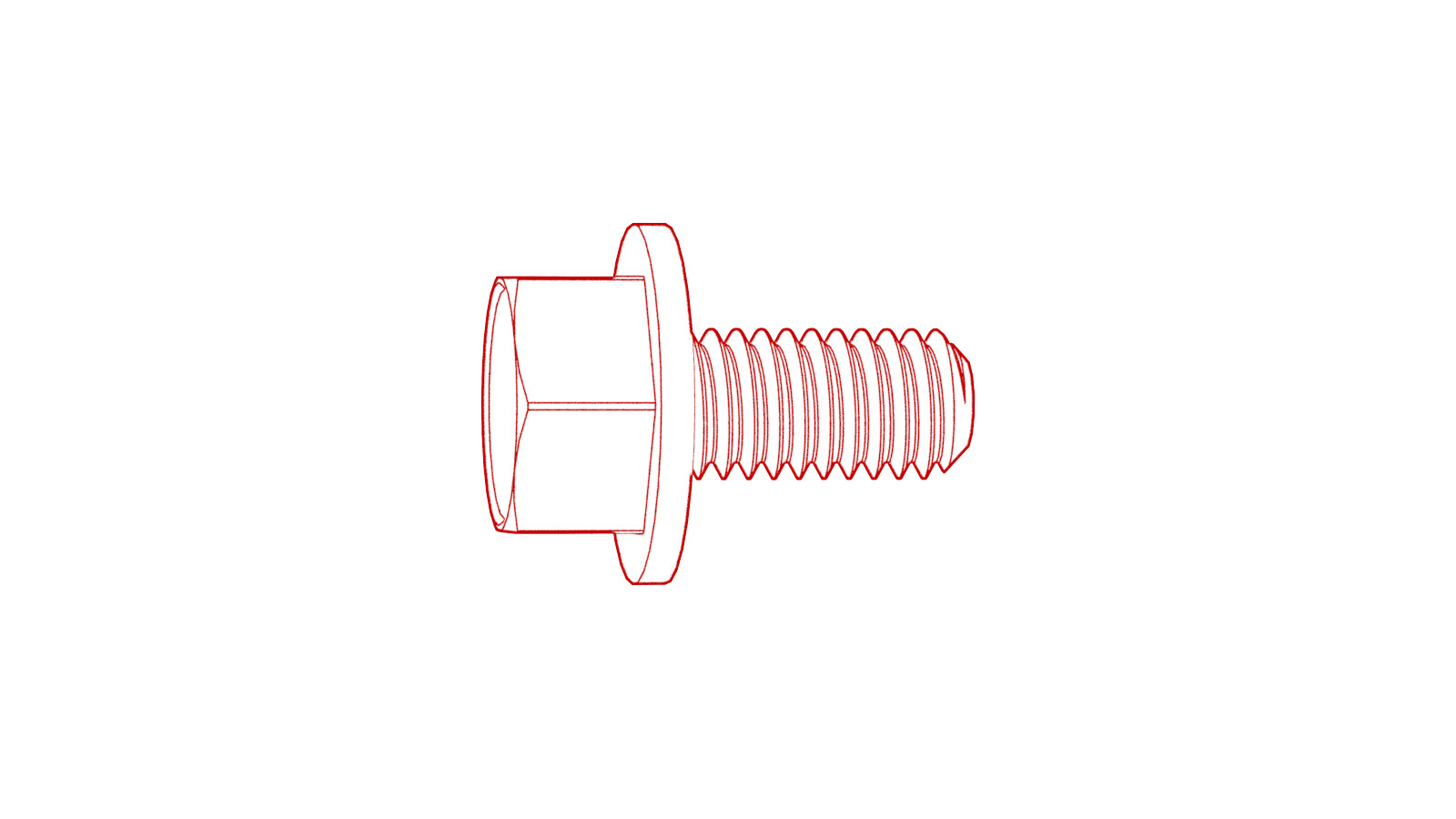

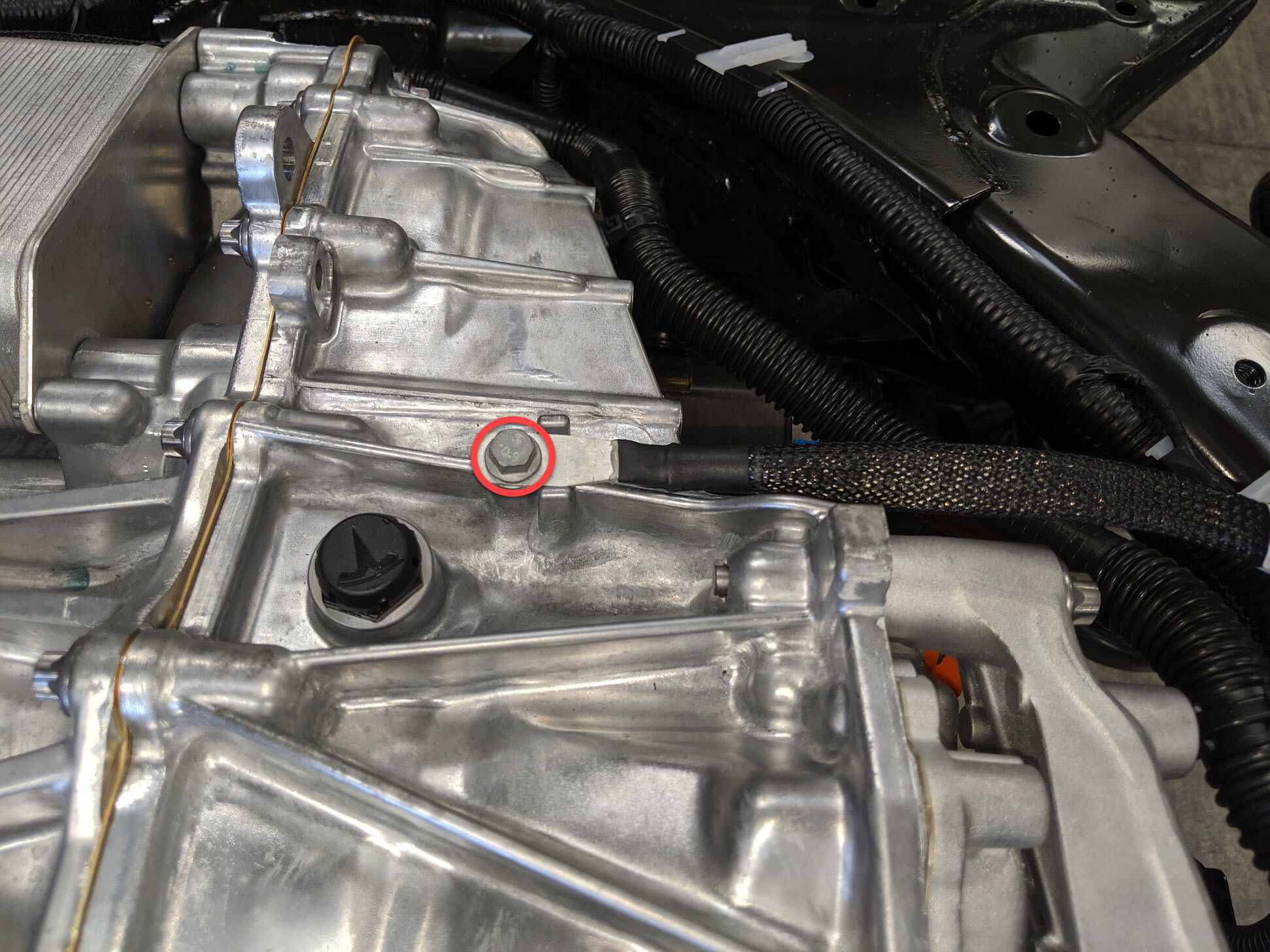

166. 安装将接地带线束固定到后驱动单元总成的螺栓。


     10 Nm (7.4 lbs-ft)



167. 将左后止推杆安装到转向节，然后手动拧紧螺母和螺栓
     注

     1 个螺栓，1 个螺母，18 毫米，76 Nm；建议寻求他人协助；在后续步骤中紧固



168. 安装将左后上前连杆固定到转向节的螺母和螺栓。
     注

     1 个螺栓，1 个螺母，18 毫米，84 Nm；在后续步骤中紧固



169. 将左后上尾连杆安装到左后转向节，然后手动拧紧螺母和螺栓
     注

     1 个螺栓，1 个螺母，21 毫米，134 Nm



170. 将左后下前连杆预装到左后转向节
     注

     1 个螺栓，1 个螺母，18 毫米，76 Nm；在后续步骤中紧固



171. 安装将左后轮毂转速传感器线束固定到左后转向节的索环
     注

     1 个索环



172. 将左后轮毂转速传感器安装到左后转向节
     注

     1 个螺纹胶螺栓，10 毫米，5 Nm



173. 将后驱动单元高压电缆安装到后副车架上的适当位置



174. 将后驱动单元高压电缆连接到后驱动单元
     注

     1 个连接器；将高压连接器杆锁安装到后驱动单元高压电缆连接器上；将连接器与后驱动单元对齐，然后先拆下高压连接器杆锁，再完全锁定连接器；一只手支撑连接器，另一只手锁定锁片；安装后，确认闩锁未损坏且完全锁定入位









175. 安装将后驱动单元高压电缆支架固定到后驱动单元的螺栓
     注

     1 个螺栓，10 毫米，6 Nm



176. 将冷却液入口软管安装到副车架中



177. 拆卸软管塞并将冷却液进口软管连接到后驱动单元
     注

     1 个弹簧夹；安装前等待冷却液从软管中排出；进行推拉测试以确保软管完全就位



178. 将冷却液入口软管夹安装到后驱动单元
     注

     1 个树形头卡子



179. 将副车架举升工具和副车架放置在车辆下方



180. 将供气装置连接到副车架举升工具



181. 将驱动单元和副车架举升到位
     注

     升起副车架时请务必小心，请勿损坏组件



182. 安装将后副车架固定到车身的右后螺栓并手动拧紧
     注

     1 个螺栓，21 毫米，165 Nm；安装新螺栓；在后续步骤中紧固





183. 安装将后副车架固定到车身的左后螺栓并手动拧紧
     注

     1 个螺栓，21 毫米，165 Nm；安装新螺栓；在后续步骤中紧固





184. 将螺栓和剪力板安装到后副车架左侧并手动拧紧
     注

     1 个螺栓，21 毫米，130 Nm；安装新螺栓；在后续步骤中紧固



185. 安装将左后剪力板固定到车身的螺栓并手动拧紧
     注

     2 个螺栓，13 毫米，非结构化电池组车辆为 35 Nm，结构化电池组车辆为 62 Nm。在后续步骤中紧固。



186. 将螺栓和剪力板安装到后副车架右侧并手动拧紧
     注

     1 个螺栓，21 毫米，130 Nm；安装新螺栓；在后续步骤中紧固



187. 安装将右侧剪力板固定到高压电池的螺栓并手动拧紧
     注

     2 个螺栓，13 毫米，非结构化电池组车辆为 35 Nm，结构化电池组车辆为 62 Nm。在后续步骤中紧固。



188. 紧固将剪力板固定到车辆的螺栓
     注

     4 个螺栓，13 毫米，非结构化电池组车辆为 35 Nm，结构化电池组车辆为 62 Nm。





189. 紧固将副车架和左后剪力板固定到车身的螺栓
     注

     1 个螺栓，21 毫米，130 Nm



190. 紧固将副车架和右后剪力板固定到车身的螺栓
     注

     1 个前部螺栓，21 毫米，130 Nm



191. 紧固将副车架右后部固定到车身的螺栓
     注

     1 个后部螺栓，21 毫米，165 Nm；紧固后标记螺栓





192. 紧固将副车架左后部固定到车身的螺栓
     注

     1 个后部螺栓，21 毫米，165 Nm；紧固后标记螺栓





193. 安装将冷却液软管固定到右侧剪力板的卡子
     注

     2 个树形头卡子



194. 安装将冷却液软管固定到左侧剪力板的卡子
     注

     2 个树形头卡子



195. 从车辆上降下后副车架举升工具
     注

     确认黄色安全带已从副车架上拆下



196. 从副车架举升工具上断开供气装置



197. 将副车架举升工具从车辆下方移走

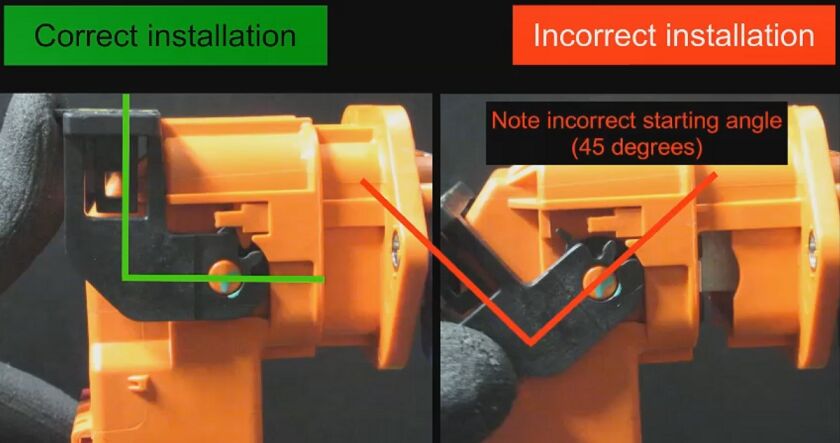

198. 将后驱动单元高压电缆连接到高压电池
     注

     1 个连接器；确保在固定连接器前，连接器锁与连接器呈 90 度角；一只手支撑连接器，另一只手锁定锁片。安装后，确认闩锁未损坏且完全固定在锁止位置





199. 安装将后驱动单元高压电缆支架固定到高压电池的螺母
     注

     1 个螺母，10 毫米，10 Nm



200. 将冷却液排放装置放置在高压电池右后侧下方
201. 拆卸软管塞并将冷却液出口软管连接到后动力总成回流软管
     注

     1 个弹簧夹；执行推拉推测试以确保软管完全就位；必要时使用车间毛巾清理残留的冷却液





202. 将冷却液排放容器放置在高压电池左后侧下方
203. 拆卸塞子并将后驱动单元变流器进口软管连接到高压电池后部
     注

     1 个弹簧夹；执行推拉推测试以确保软管完全就位





204. 从车辆下方取走冷却液排放容器
205. 将电池外壳后车底护板放置到高压电池上，以备安装



206. 安装将电池外壳后车底护板固定到高压电池的上部螺栓并手动拧紧
     注

     4 个螺栓，13 毫米，35 Nm；在后续步骤中紧固



207. 安装用于固定电池外壳后车底护板的上部螺母并手动拧紧
     注

     1 个螺母，10 毫米，13 Nm；在后续步骤中紧固



208. 安装用于固定高压电池外壳后车底护板的下部螺栓
     注

     2 个螺栓，EP10，13 Nm；较早的 VIN 可能配备更多螺栓



209. 紧固将高压电池和后车底护板固定到车辆的螺栓
     注

     4 个螺栓，13 毫米，35 Nm



210. 紧固用于固定电池外壳后车底护板的上部螺母
     注

     1 个螺母，10 毫米，13 Nm



211. 安装用于固定高压电池外壳后车底护板的下部螺栓
     注

     2 个螺栓，EP10，13 Nm；较早的 VIN 可能配备更多螺栓



212. 将右侧软管夹安装到电池后车底护板
     注

     2 个树形头卡子



213. 将左侧软管夹安装到高压电池外壳后车底护板
     注

     2 个夹子；旧款车上的夹子数量可能不同



214. 将平衡杆放置到位以备安装，然后升起支架以支撑平衡杆



215. 安装将平衡杆固定到副车架的螺栓
     注

     4 个螺纹胶螺栓，11 毫米，30 Nm；安装新的螺纹胶螺栓



216. 将左后末端连杆放置到平衡杆上
     注

     调整末端连杆，使其与平衡杆对齐，为了获得安装末端连杆的正确角度，还可能需要向上/向下移动平衡杆



217. 安装将左后末端连杆固定到平衡杆的螺母
     注

     1 个自锁螺母，15 毫米，55 Nm；用 5 毫米六角扳手反向固定球头；安装新的自锁螺母；紧固后标记螺栓



218. 将右后末端连杆放置到平衡杆上
     注

     调整末端连杆，使其与平衡杆对齐，为了获得安装末端连杆的正确角度，还可能需要向上/向下移动平衡杆



219. 安装将右后末端连杆固定到平衡杆的螺母
     注

     1 个自锁螺母，15 毫米，55 Nm；用 5 毫米六角扳手反向固定球头；安装新的自锁螺母；紧固后标记螺栓



220. 将支架从车辆下方移走



221. 将后驱动单元接地带安装到车身
     注

     1 个螺栓，10 毫米，10 Nm



222. 将左侧 12V 副车架线束夹安装到车身上
     注

     1 个夹子



223. 连接左侧 12V 副车架线束连接器
     注

     1 个连接器；接合锁片



224. 将右侧 12V 副车架线束夹安装到车身上
     注

     1 个夹子



225. 连接右侧 12V 副车架线束连接器
     注

     1 个连接器；接合锁片



226. 将后扩散器安装到后饰板总成并将卡子固定到车身
     注

     6 个卡子



227. 在后扩散器螺栓上涂抹 Loctite 222，然后安装将后扩散器固定到车身的螺栓
     注

     9 个螺栓，10 毫米，4 Nm



228. 部分降下车辆并设定至锁止位
     注

     将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降下时保持活动自如；将车辆设置到适宜的作业高度
229. 安装将右减震器固定到车身顶部支座处的螺栓
     注

     2 个螺栓，15 毫米，41 Nm



230. 将右后制动钳安装到转向节上
     注

     2 个螺栓，E18，83 Nm；安装新螺栓；将 S 型挂钩从车辆上拆下



231. 拆卸将右制动盘固定到轮毂轴承的螺栓
     注

     1 个螺栓，10 毫米，5 Nm

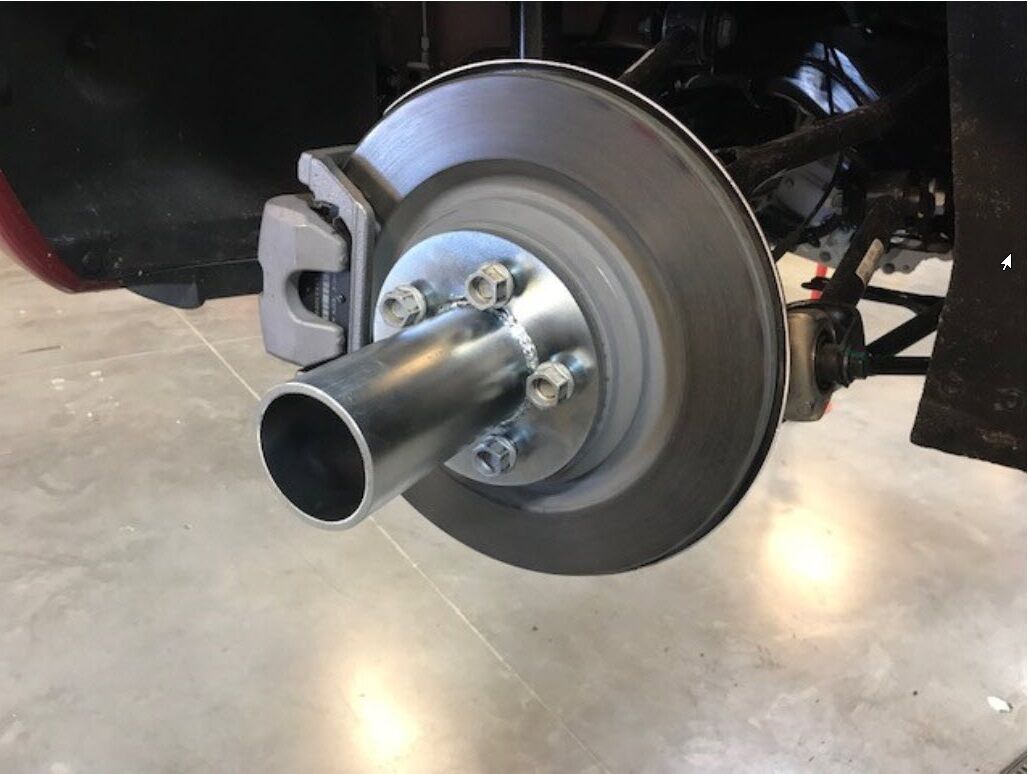

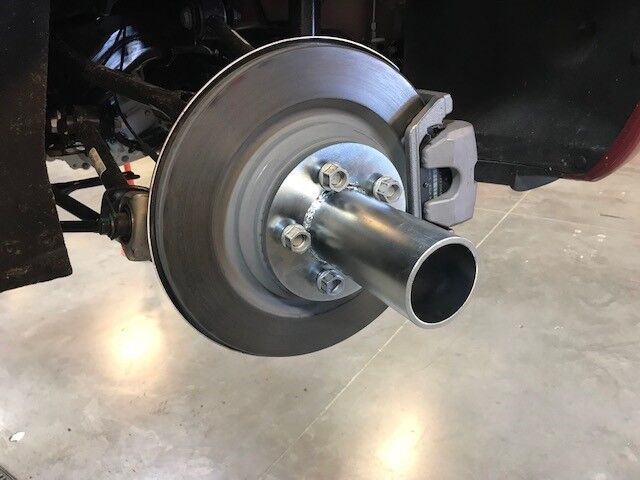

232. 将轮毂轴承千斤顶适配器安装到右后轮毂轴承上
     注

     5 个带耳螺母，21 毫米；手动拧紧

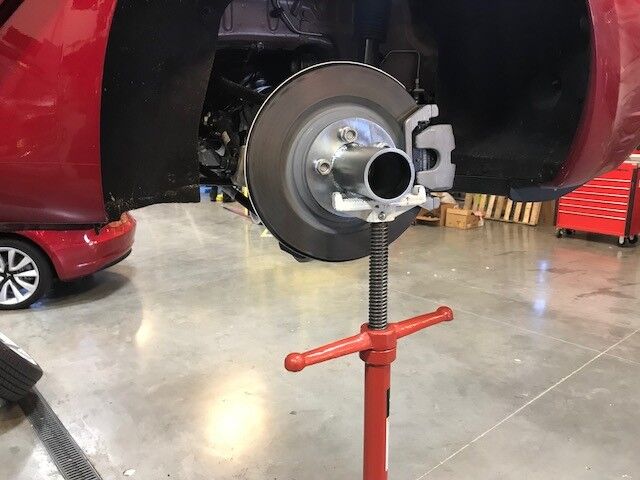

233. 放置并升起支架，以在行驶高度模拟右后悬架

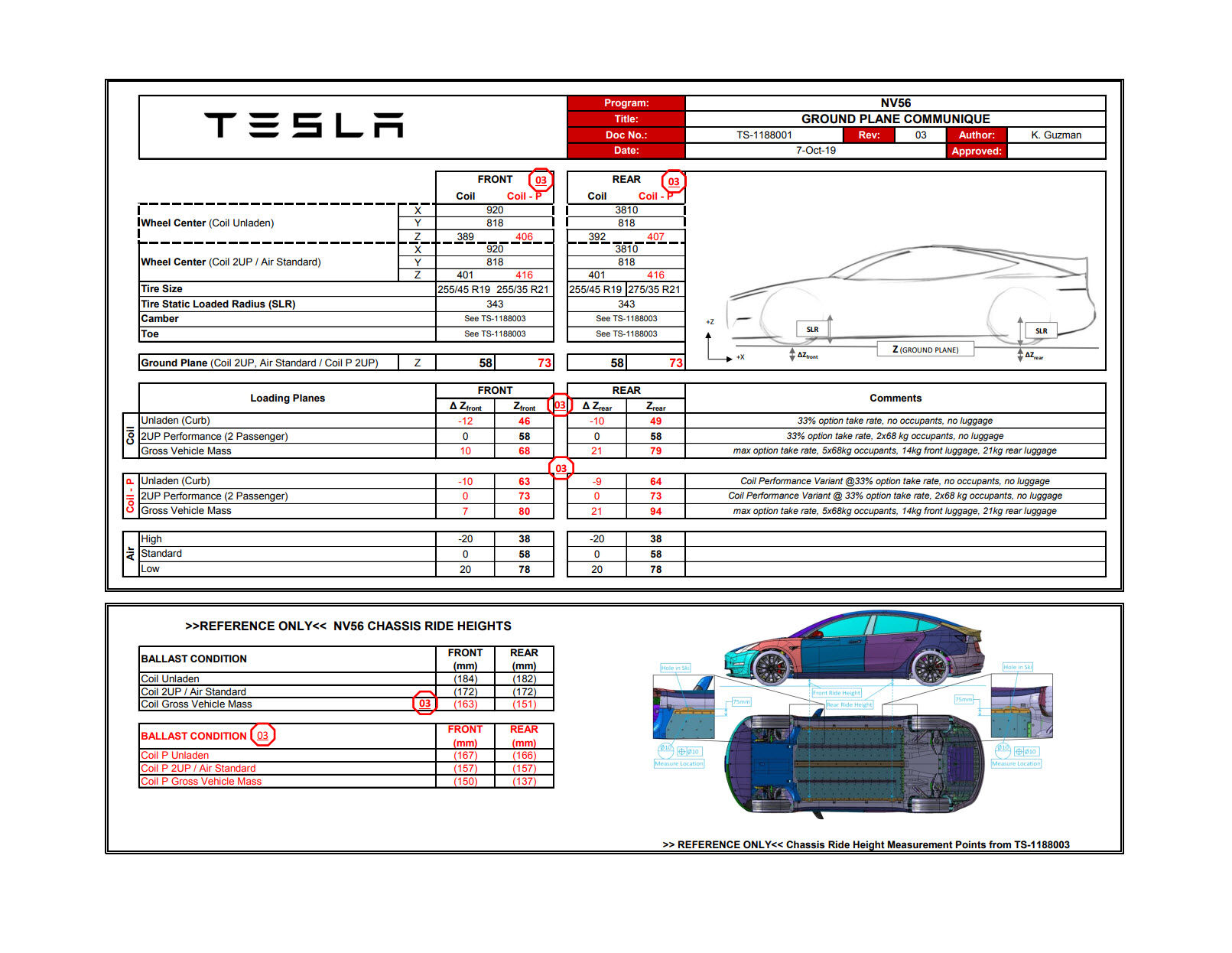

234. 使用后部行驶高度扭矩表确认右悬架已设置到行驶高度规格范围内
     注

     可能需要微调支架或压缩工具

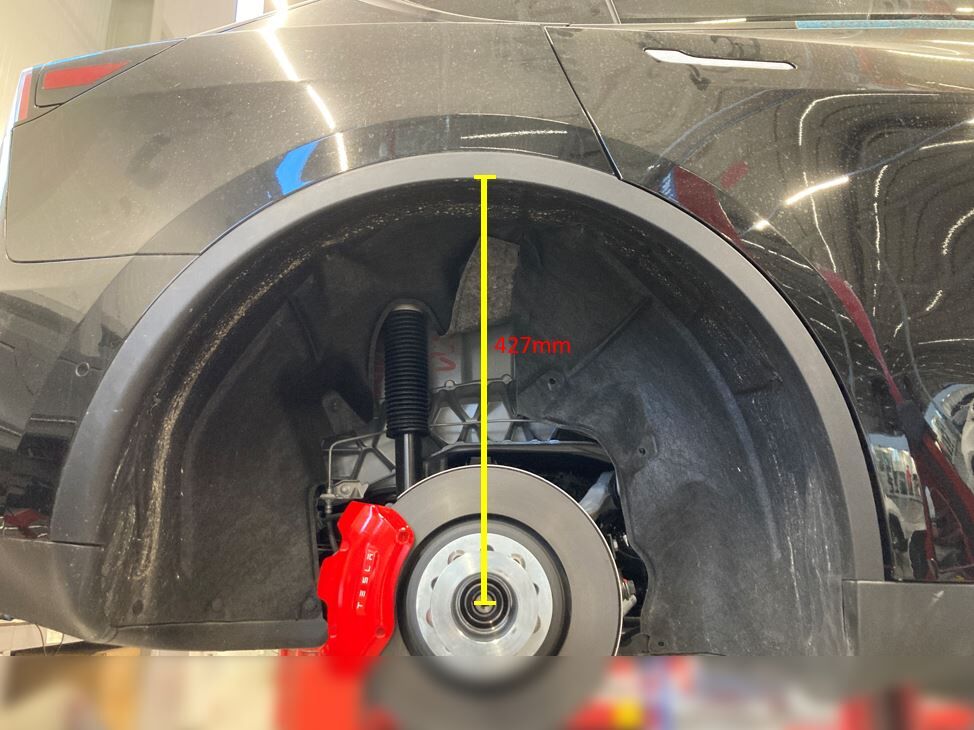

235. 作为辅助检查，测量围板底部到轴中心的距离，以确保右悬架已设置到行驶高度
     注

     距离应为 427 毫米

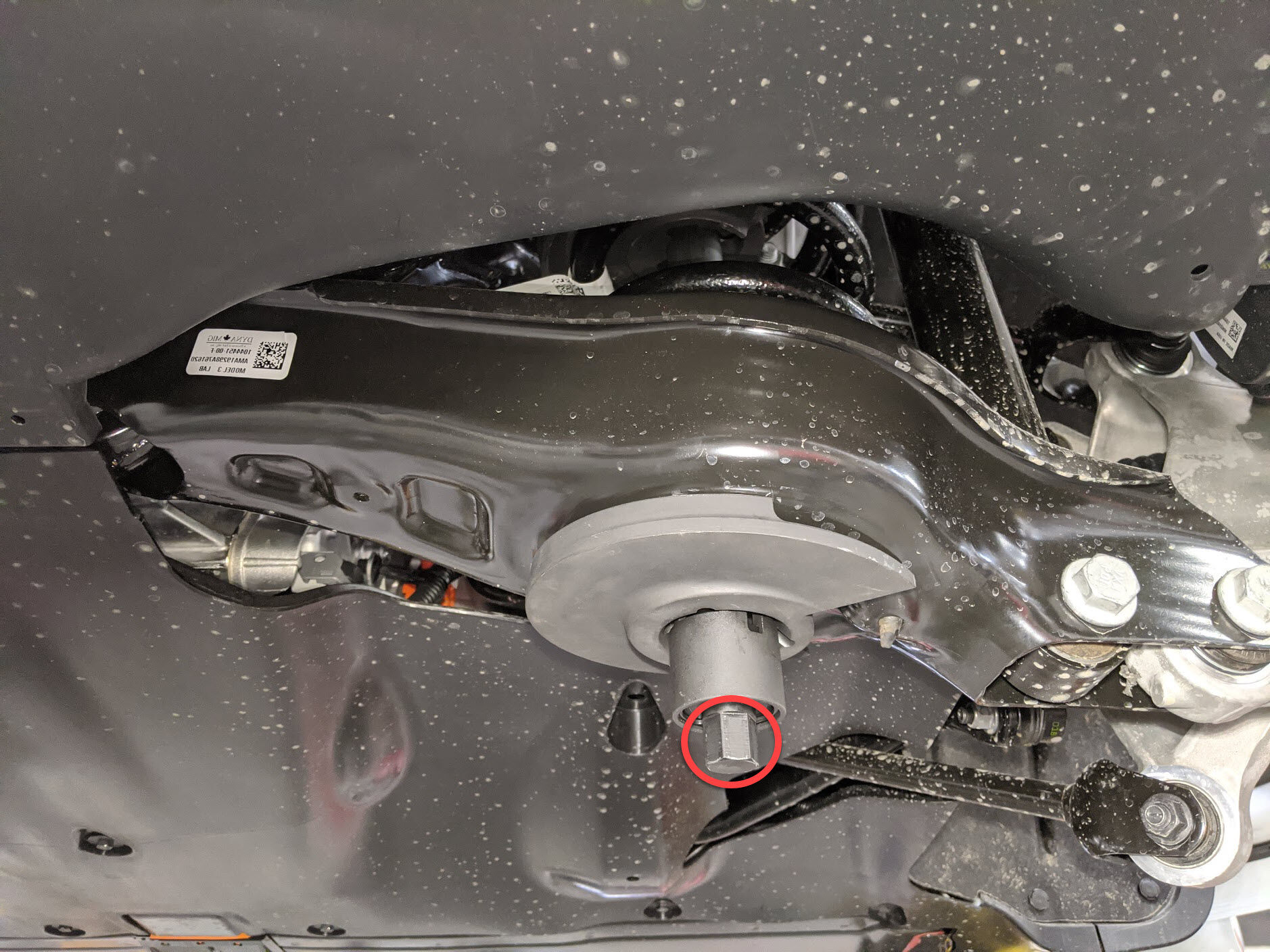

236. 紧固将右后止推杆固定到转向节的螺栓
     注

     1 个螺栓，18 毫米，76 Nm；用油性记号笔标记



237. 紧固将右后上前连杆固定到转向节的螺栓。


     84 Nm (61.9 lbs-ft)
     注

     1 个螺栓，18 毫米，84 Nm；用油性记号笔标记



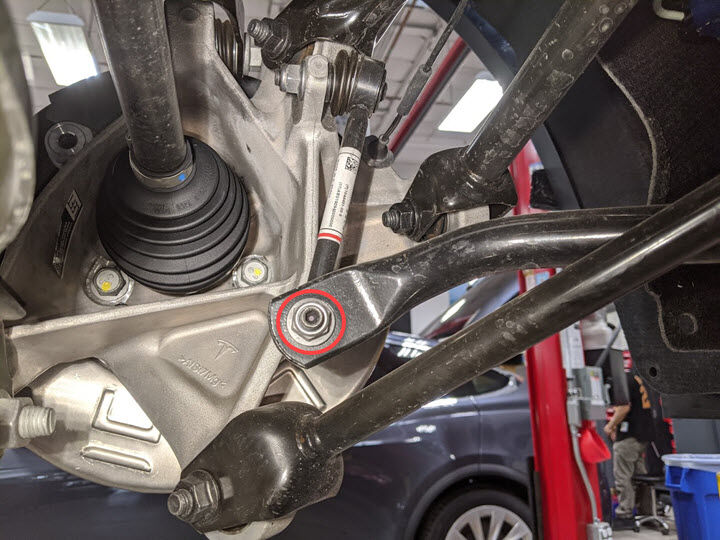

238. 紧固将右后下前连杆固定到转向节的螺栓
     注

     1 个螺栓，18 毫米，76 Nm；用油性记号笔标记



239. 紧固将右后上尾连杆固定到转向节的螺栓
     注

     1 个螺栓，21 毫米，134 Nm；用油性记号笔标记



240. 将支架从右悬架下方拆下



241. 将轮毂轴承千斤顶适配器从右后轮毂轴承上拆下
     注

     5 个带耳螺母，21 毫米；手动拧紧



242. 安装将右制动盘固定到轮毂轴承的螺栓
     注

     1 个螺栓，10 毫米，5 Nm



243. 将弹簧压缩器从右后螺旋弹簧上拆下





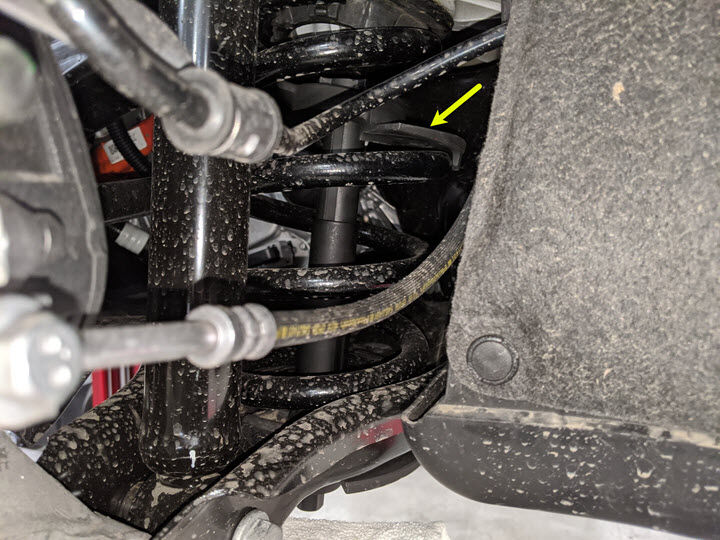

244. 安装将左减震器固定到车身顶部支座的螺栓
     注

     2 个螺栓，15 毫米，41 Nm；在减震器顶部施加压力，向下推动以从轮毂内衬上脱离



245. 将左后制动钳安装到左后转向节上
     注

     2 个螺栓，E18，83 Nm；安装新螺栓；将 S 型挂钩从车辆上拆下



246. 拆卸将左制动盘固定到轮毂轴承的螺栓
     注

     1 个螺栓，10 毫米，5 Nm



247. 将轮毂轴承千斤顶适配器安装到左后轮毂轴承上
     注

     5 个带耳螺母，21 毫米；手动拧紧



248. 放置并升起支架，以在行驶高度模拟左后悬架



249. 使用后部行驶高度扭矩表确认左悬架已设置到行驶高度规格范围内
     注

     可能需要微调支架或弹簧压缩器工具

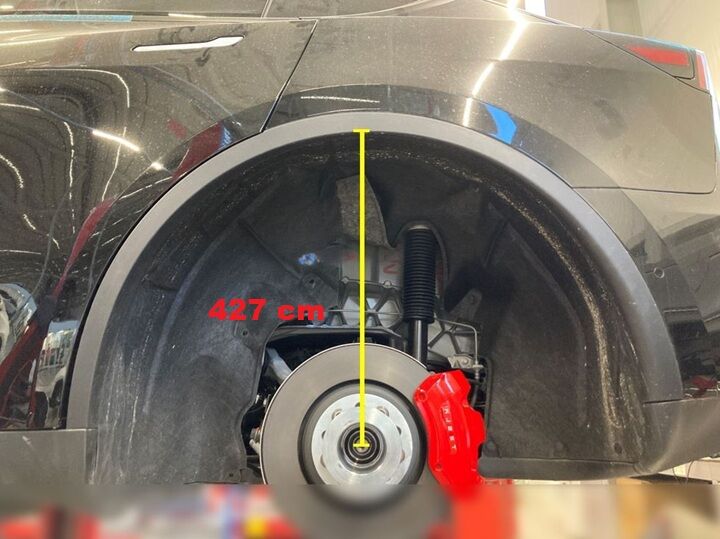

250. 作为辅助检查，测量围板底部到轴中心的距离，以确保左悬架已设置到行驶高度
     注

     距离应为 427 毫米



251. 紧固将左后止推杆固定到转向节的螺栓
     注

     1 个螺栓，18 毫米，76 Nm；用油性记号笔标记



252. 紧固将左后上前连杆固定到转向节的螺栓。


     84 Nm (61.9 lbs-ft)



253. 紧固将左后下前连杆固定到转向节的螺栓
     注

     1 个螺栓，18 毫米，76 Nm；用油性记号笔标记



254. 紧固将左后上尾连杆固定到转向节的螺栓
     注

     1 个螺栓，21 毫米，134 Nm；用油性记号笔标记



255. 将支架从左后悬架下方拆下



256. 将轮毂轴承千斤顶适配器从左后轮毂轴承上拆下
     注

     5 个带耳螺母，21 毫米；手动拧紧



257. 安装将左后制动盘固定到左后轮毂轴承的螺栓
     注

     1 个螺栓，10 毫米，5 Nm



258. 将弹簧压缩器从左后螺旋弹簧上拆下





259. 完全升起车辆，然后将举升机降低至锁止位
     注

     将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾
260. 安装左后悬架护罩
     注

     1 个螺栓，10 毫米，6 Nm，2 个锁片



261. 安装右后悬架护罩
     注

     1 个螺栓，10 毫米，6 Nm，2 个锁片



262. 在中间流线型护板螺栓上涂抹 Loctite 222，然后安装中间流线型护板
     注

     9 个螺栓，10 毫米，5 Nm



263. 部分降下车辆并设定至锁止位
     注

     将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降下时保持活动自如；将车辆设置到适宜的作业高度
264. 安装左后轮毂
     注

     5 个螺母，21 毫米，175 Nm；先手动拧紧带耳螺母，然后再使用电动工具



265. 安装右后轮毂
     注

     5 个螺母，21 毫米，175 Nm；先手动拧紧带耳螺母，然后再使用电动工具



266. 降下车辆，直至轮胎接触到地面
     注

     将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如
267. 紧固左后轮毂
     注

     5 个螺母，21 毫米，175 Nm



268. 紧固右后轮毂
     注

     5 个螺母，21 毫米，175 Nm



269. 安装右后轮毂盖
     注

     1 个盖子；将气门嘴与轮毂盖腔体对齐
270. 安装左后轮毂盖
     注

     1 个盖子；将气门嘴与轮毂盖腔体对齐

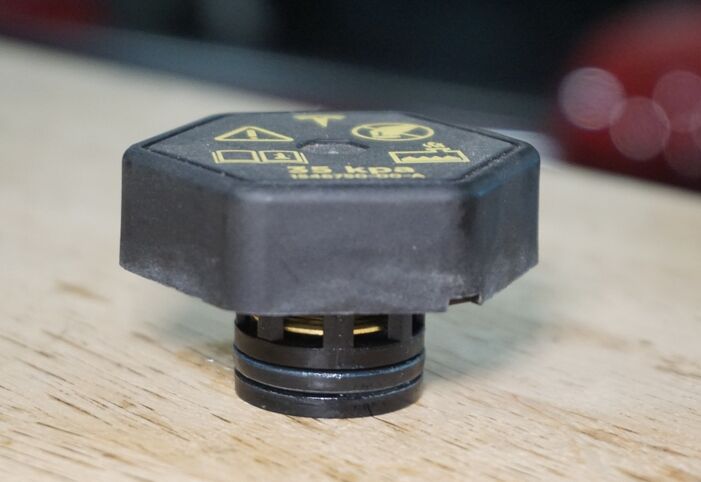

271. 拆卸冷却液罐罐盖



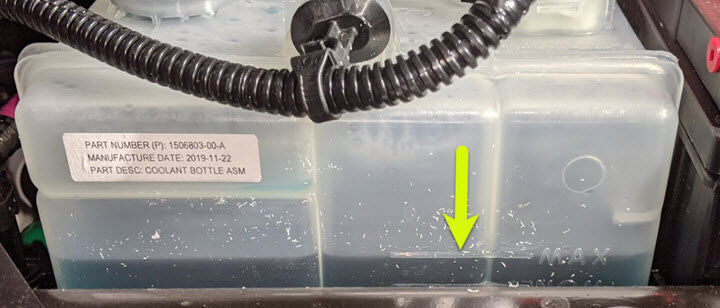

272. 检查冷却液液位，必要时加满
     注

     确保液位位于 Max 线处



273. 连接紧急响应回路和 12V 负极端子
     注

     1 个螺母，10 毫米，6 Nm，1 个连接器；接合锁片，首先连接紧急响应回路，然后再连接 12V 负极端子，以免损坏车载电脑





274. 安装第二排座椅座垫
     注

     1 个连接器；向后滑动后座垫，然后将泡沫与座椅滑轨对齐；进行推拉测试以确保座垫已完全就位





275. 将右前座椅移回原位
276. 将左前座椅移回原位
277. 长按驻车按钮以退出电子驻车制动 (EPB) 维护模式
     注

     如有必要，可移走轮挡
278. 使用 Toolbox 3.0 与车辆相连
279. 选择 “Actions/Autodiag” 选项卡，然后搜索 “Purge”
280. 选择 “TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
     • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
     • Thermal ➜ Coolant System ➜ Coolant Purge Start
     via Service Mode Plus:
     • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
     • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
     • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
     • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
     • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
     • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
     ”，点击 “Run”，然后等待例行程序完成。
     注

     确保车辆未处于行驶状态；尽管出现停止消息，但计划仍在运行；将听到冷却液泵的声音；测试持续约 10 分钟；可通过 “PT Thermal” 选项卡下的 “Garage” 监测速度；怠速 = 约 1500 RPM，测试速度将在 3500-6500 RPM 之间变化，阀门将并在串联和并联之间切换；将车辆转入行驶状态可停止此例行程序，如果速度徘徊在 7000 RPM 左右，则说明液泵存在气锁状况，请重新执行真空加注；继续添加冷却液并进行排空，直至冷却液液位介于冷却液罐上的 NOM 与 MAX 线之间；完成后，选择窗口右上角的 “X” 关闭
281. 检查冷却液液位，必要时加满
     注

     确保液位位于 Max 线处



282. 安装冷却液罐罐盖



283. 安装后挡板
     注

     14 个卡子；固定前备箱后围，防止其在接合前部卡子时弯曲





284. 关闭前备箱盖
285. 从以太网端口上拔下高速数据线缆，以断开 Toolbox 3.0 与车辆的连接
286. 升起所有四个车窗
287. 关闭所有四个车门
     注

     如果已接通 12V 电源，请在关闭前解锁后车门
288. 将车辆驶离举升机
     注

     完全降下举升架臂，如果需要，将其从车辆下部移走；将悬架退出“Jack 模式”（如有配备）
289. 检查胎压
     注

     4 个轮胎；根据需要设置到规格范围内；参考位于驾驶位 B 柱上的“轮胎和负载信息”标签

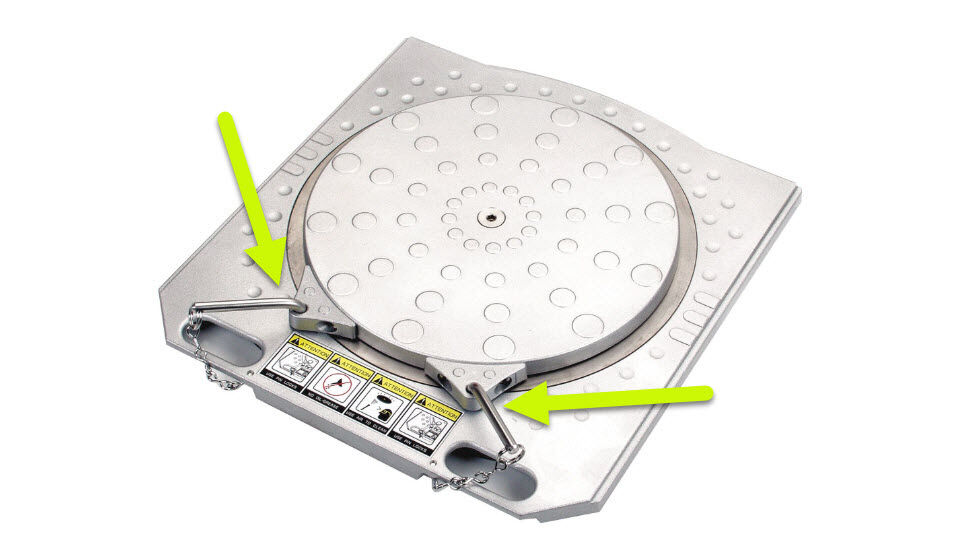

290. 验证定位侧板/转动板已锁定

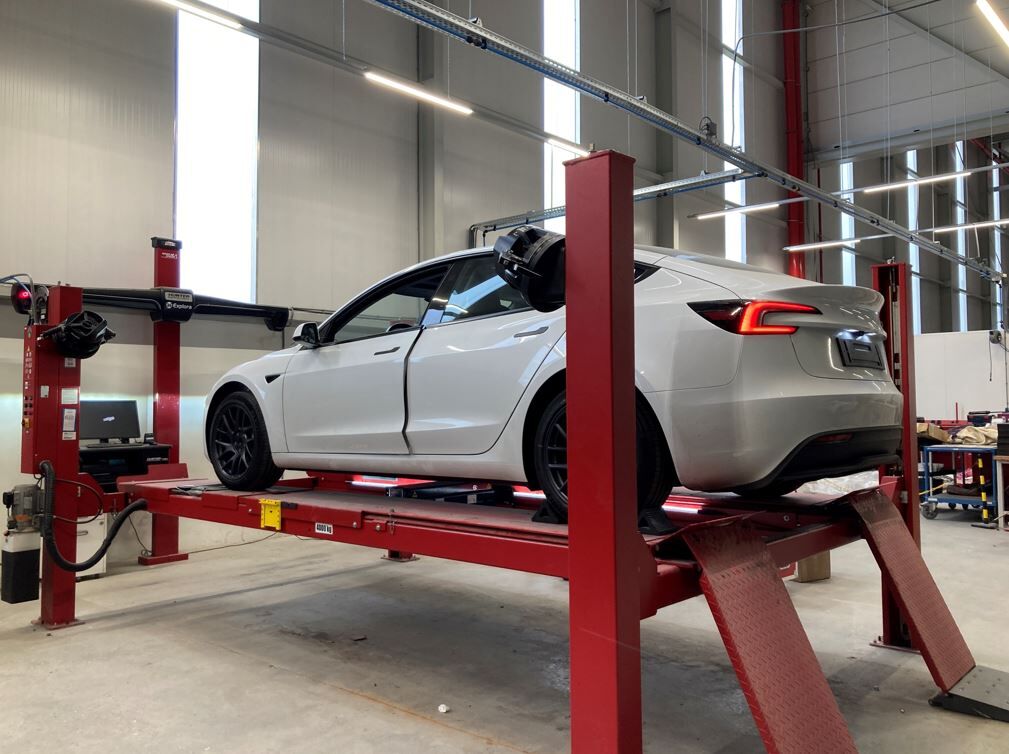

291. 将车辆驾驶到定位架上

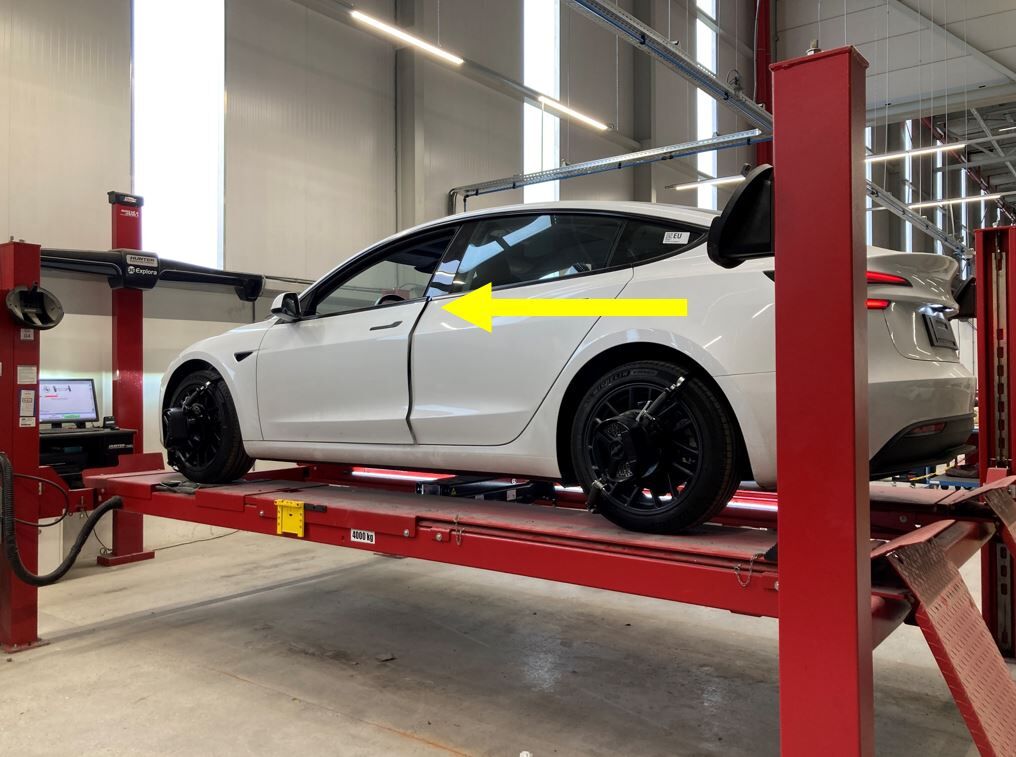

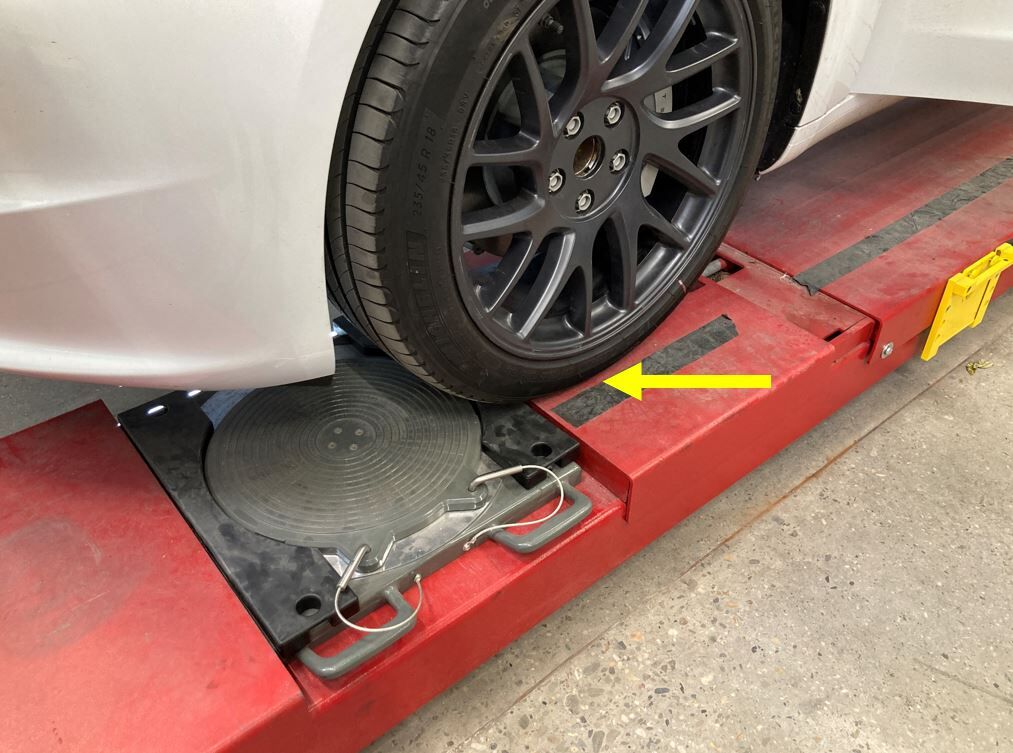

292. 向前拉动车辆，在转动板前约 0.5 英尺处停车，以便执行滚动补偿
     注

     切换到驻车挡





293. 切换到驻车挡

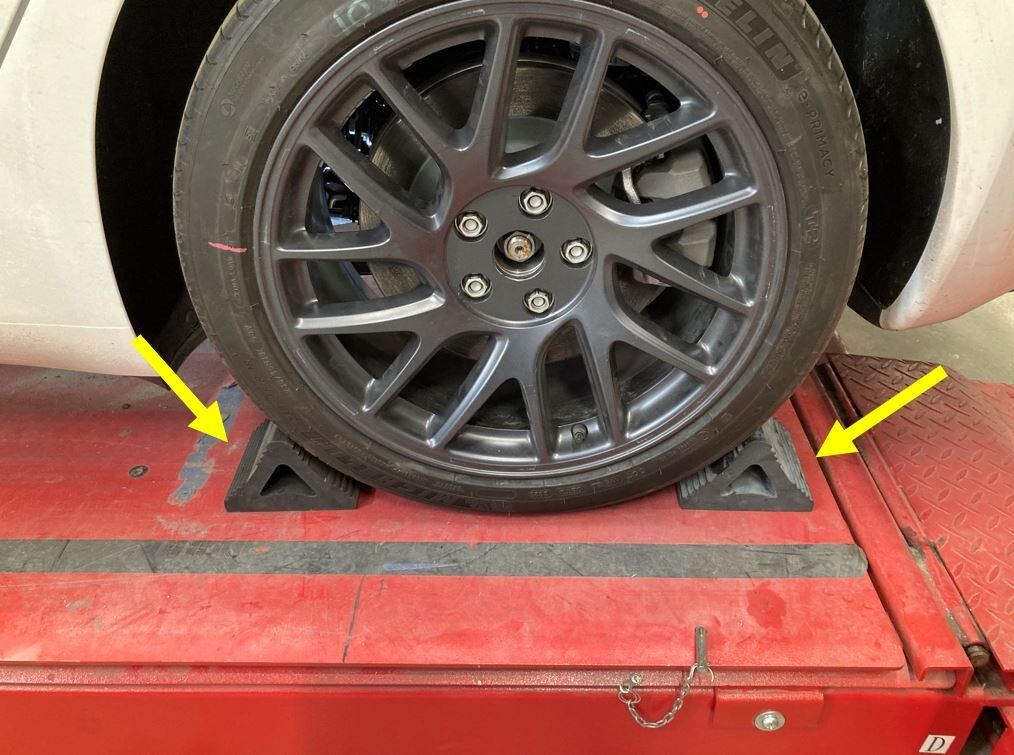

294. 放置轮挡
     注

     在驾驶侧后部轮胎的两侧放置轮挡

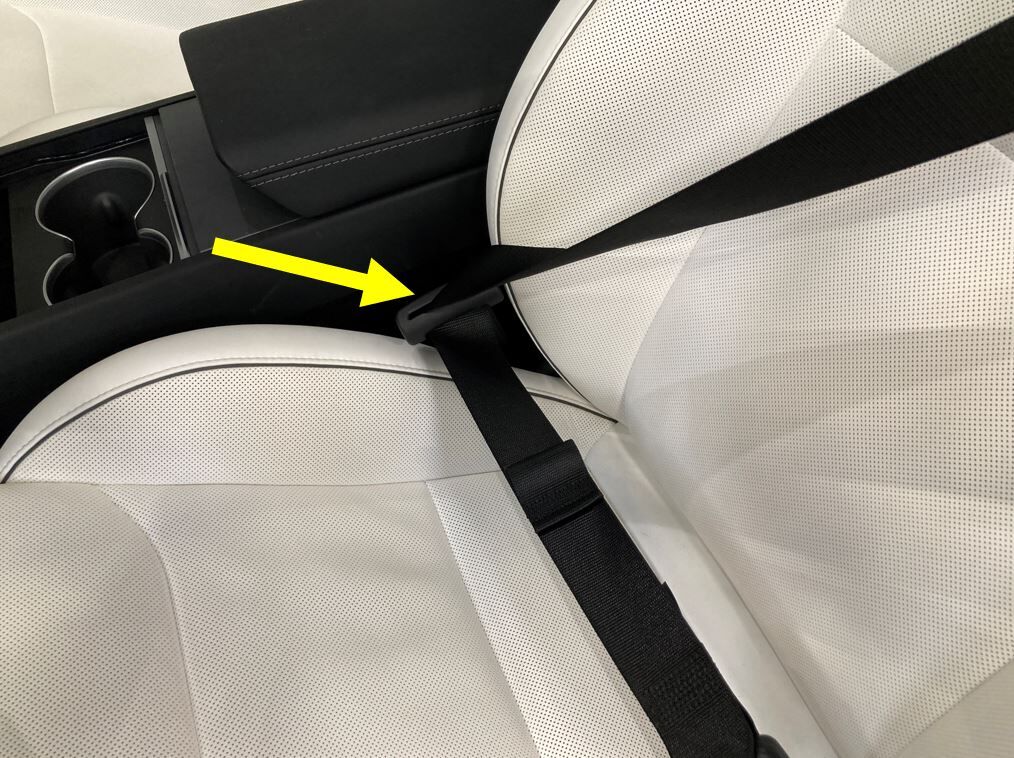

295. 将驾驶位座椅安全带锁定到锁扣中

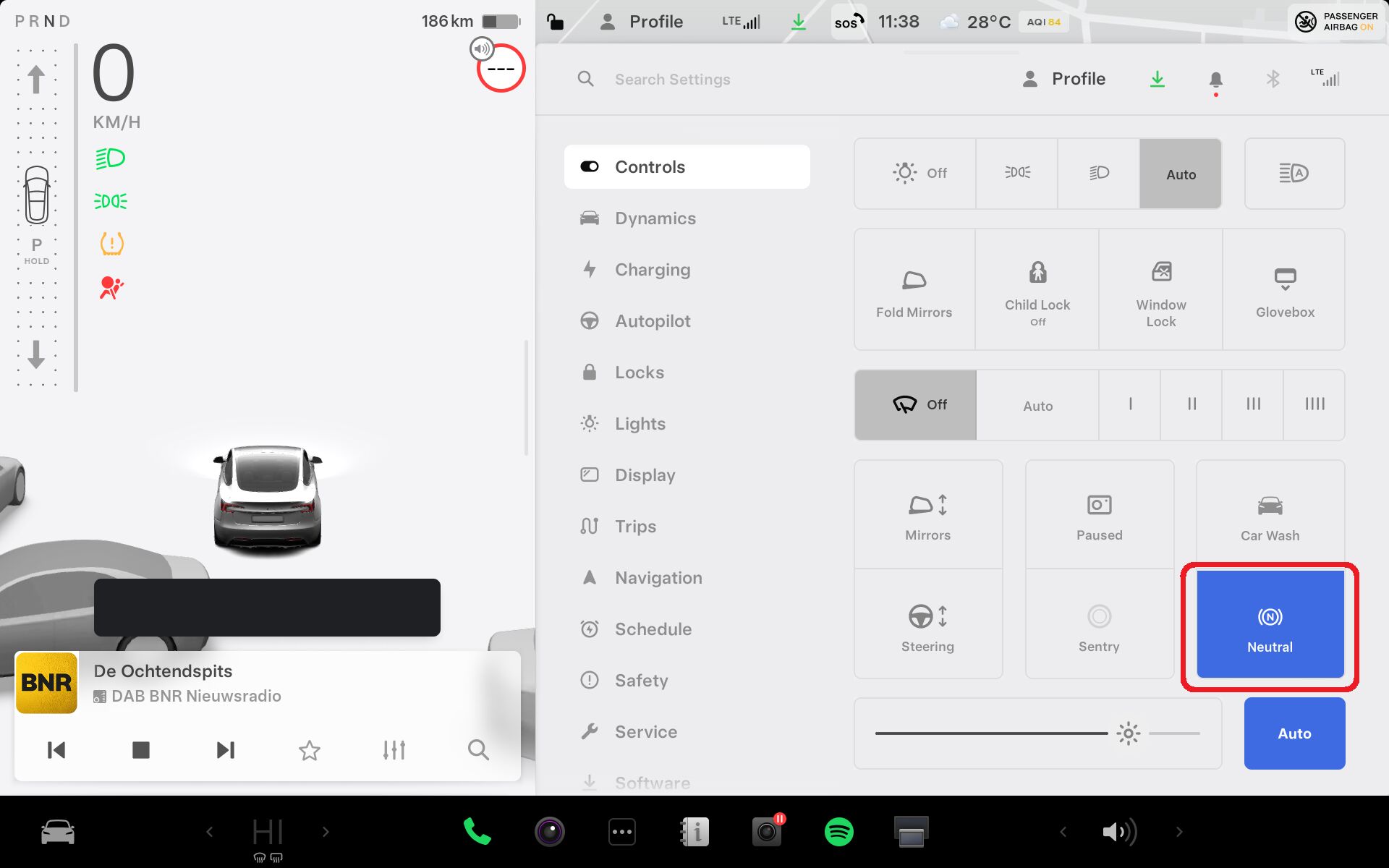

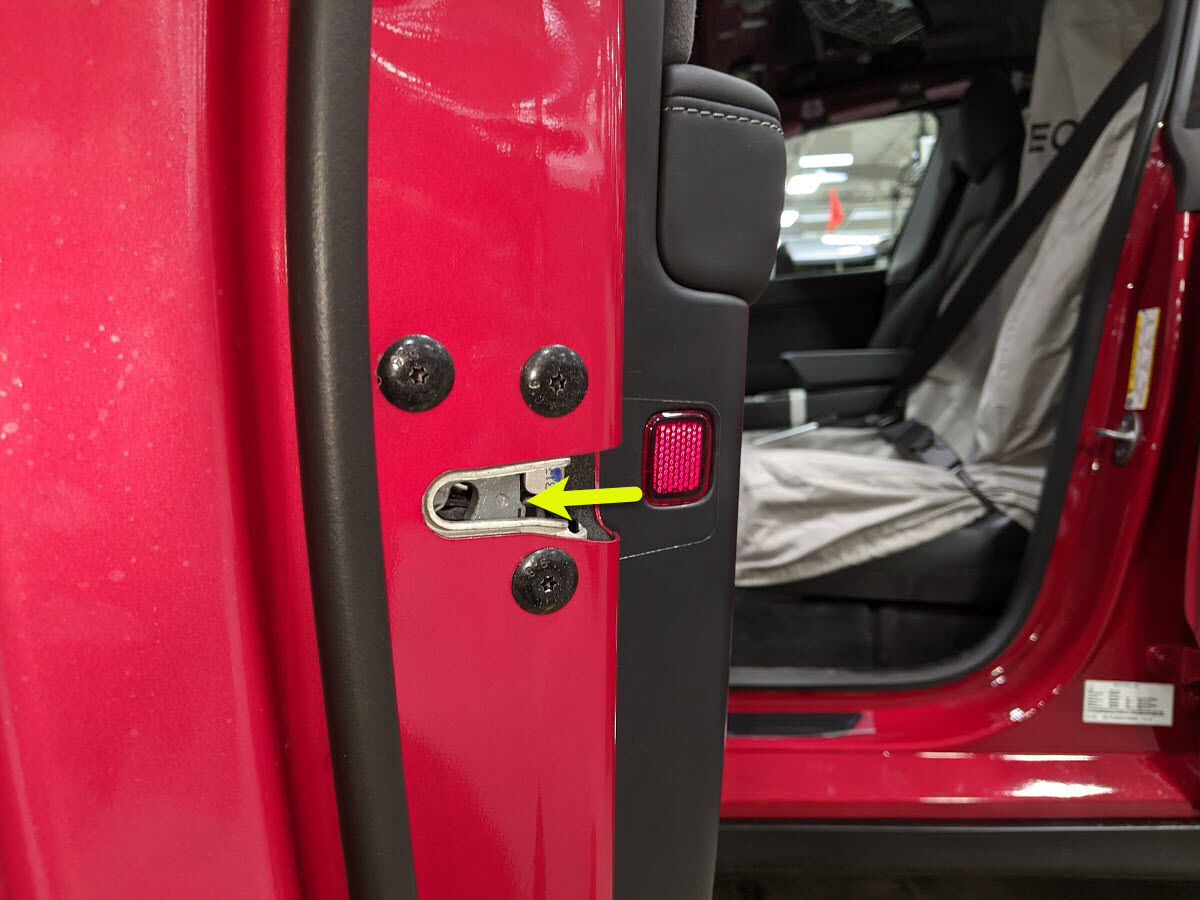

296. 锁定左前车门并将车辆置于空档
     注

     请小心操作，请勿在门锁接合的情况下用力关闭车门





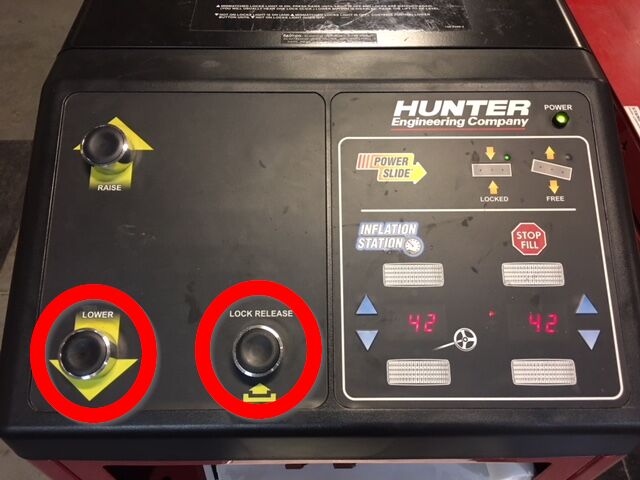

297. 部分升起定位架，然后降至锁止位

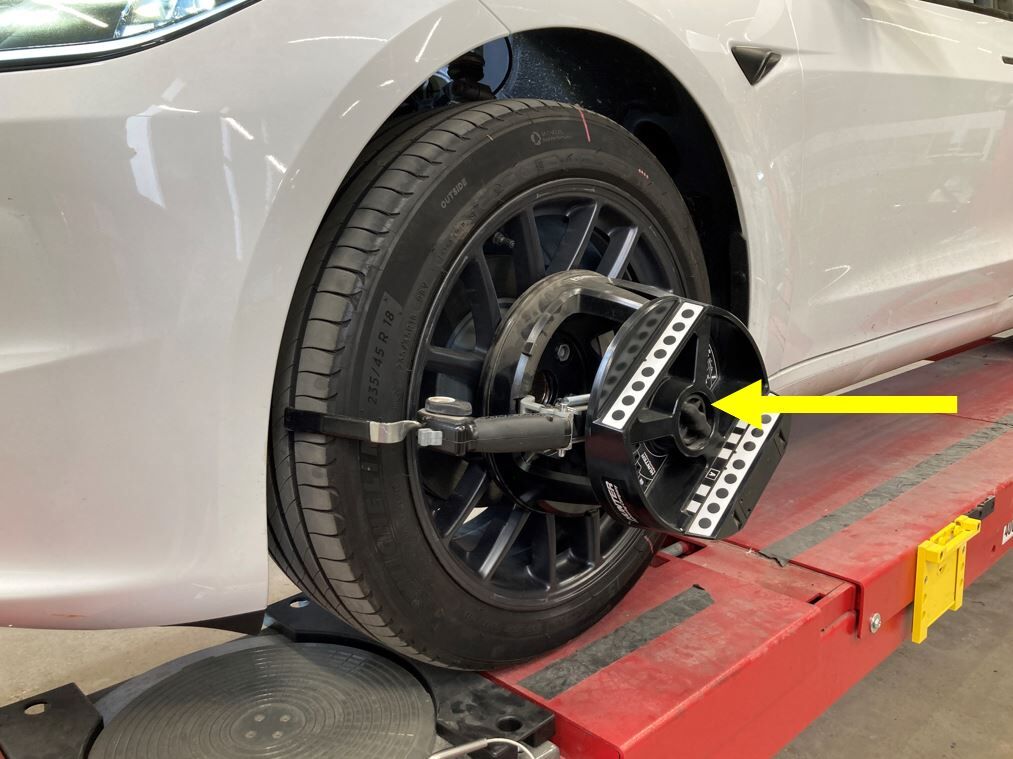

298. 将定位头安装到轮毂上
     注

     4 个定位头



299. 将车辆信息输入到定位机中

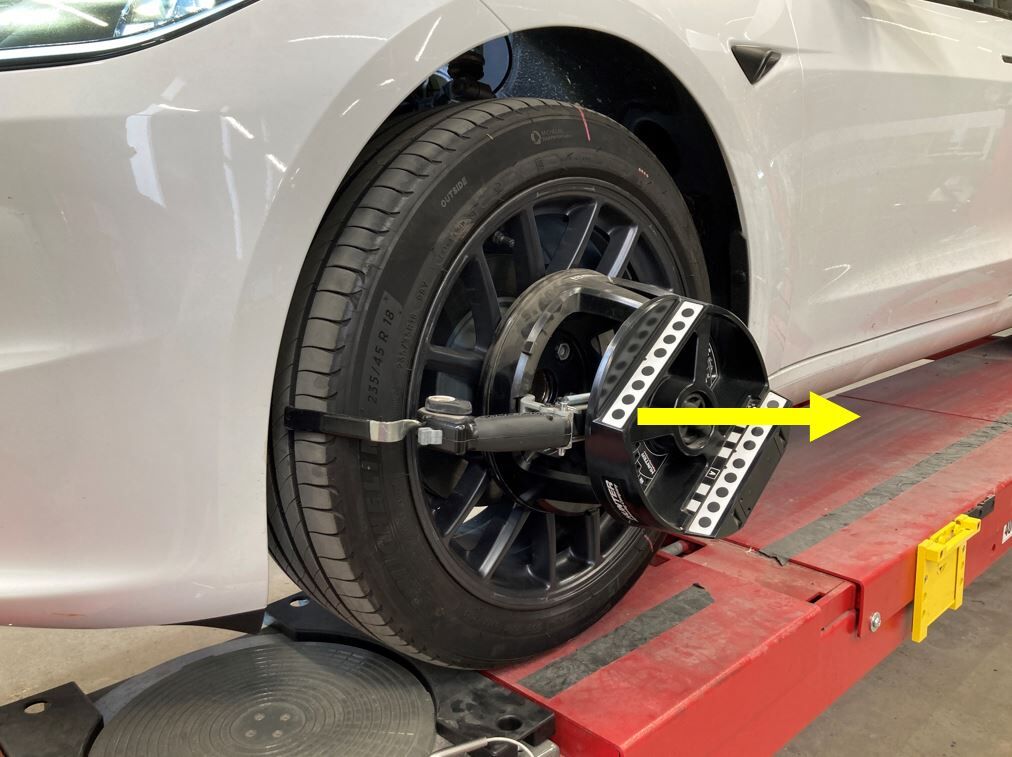

300. 执行滚动补偿
     注

     从左后轮胎下移走轮挡，然后推动轮胎后部，使车辆向前移动。车辆就位后，重新放置轮挡

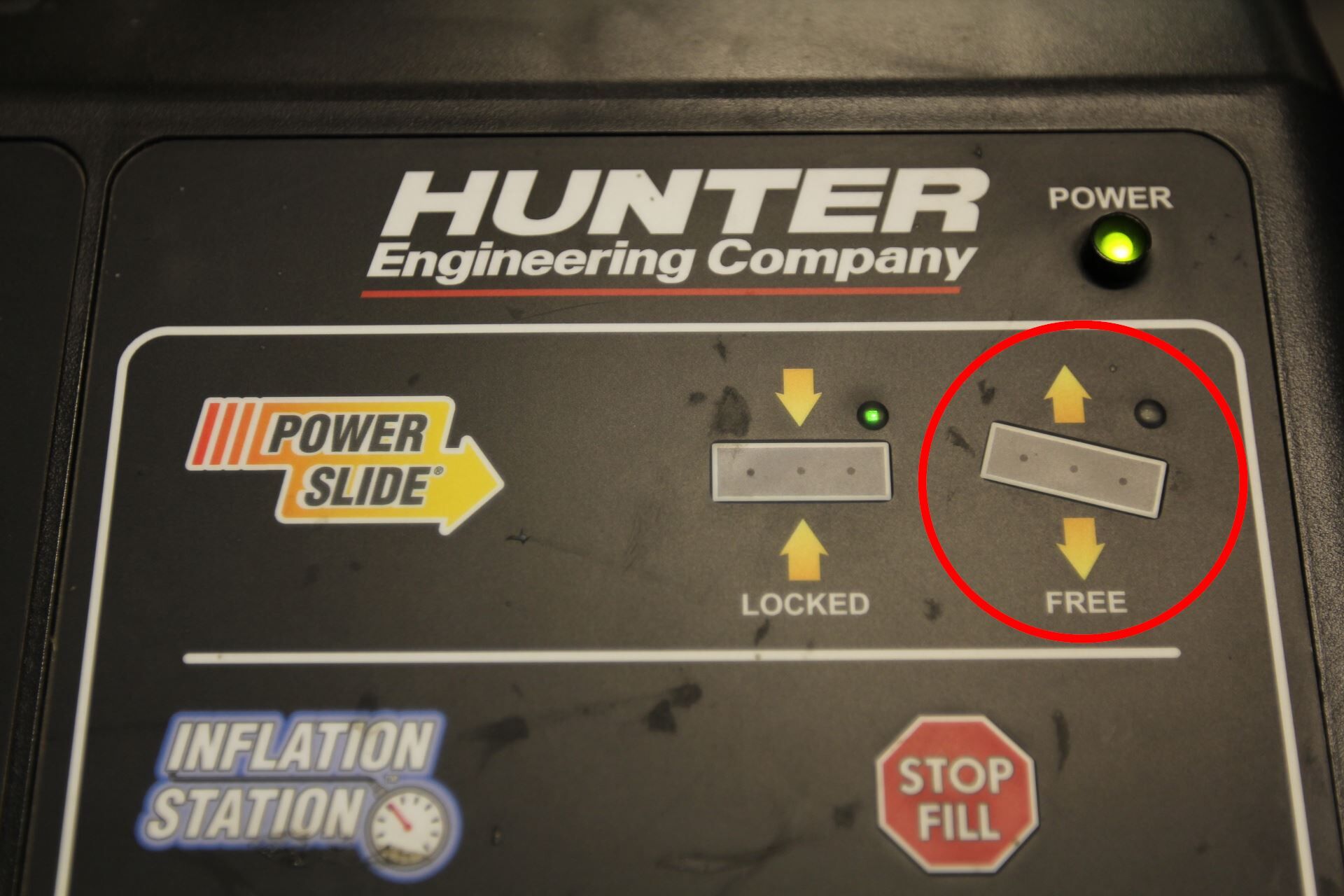

301. 解锁定位侧板/转动板



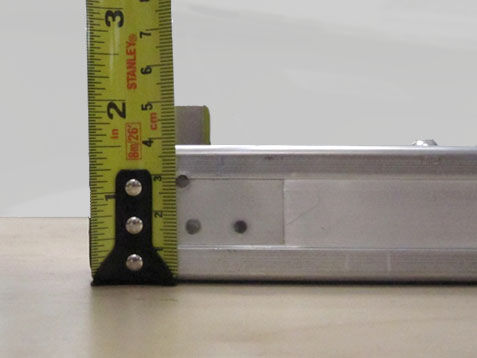

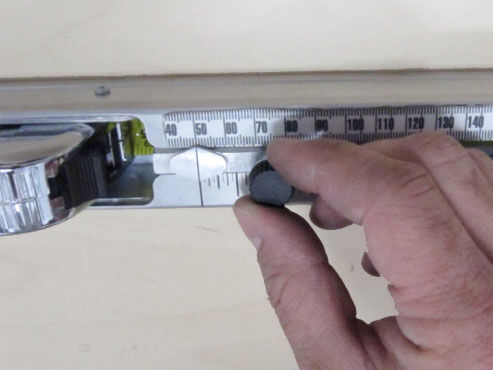

302. 验证底盘高度测量工具已校准
     注

     根据需要进行调节；测量工具高度并调节读数进行匹配





303. 执行行驶高度测量
     注

     测量行驶高度，从每个角的高压电池车底护板孔向内测量 75 毫米；如果使用压舱袋，请根据需要移动前排座椅，以达到高度规格；有关行驶高度规格，请参阅“维修手册”



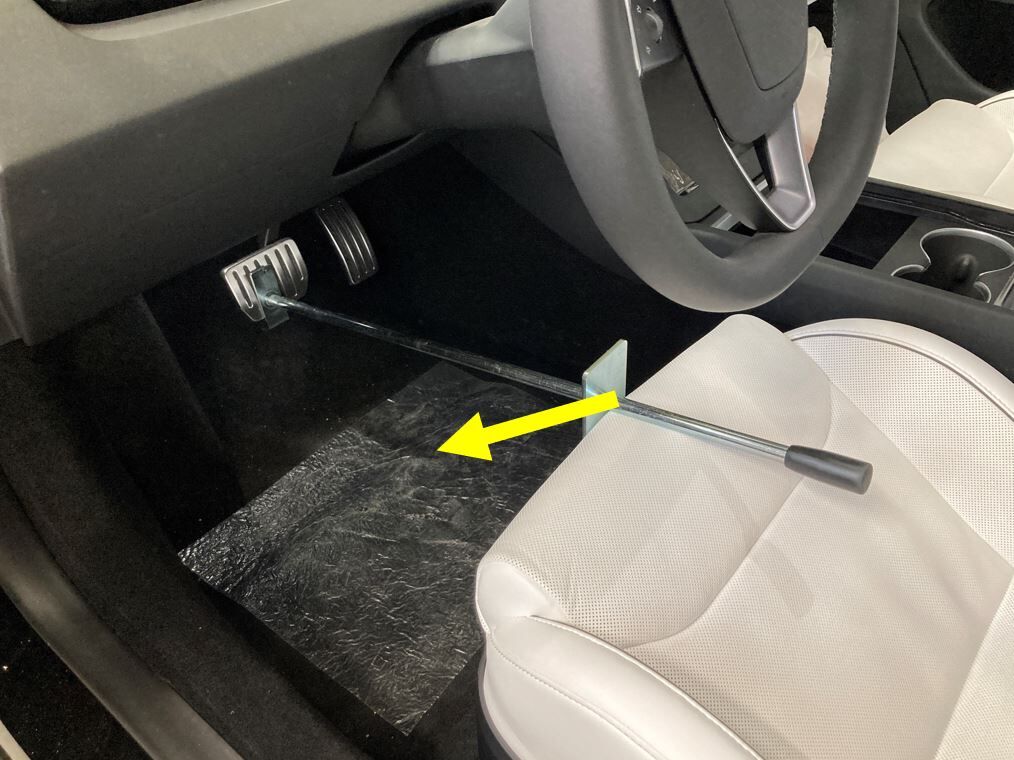

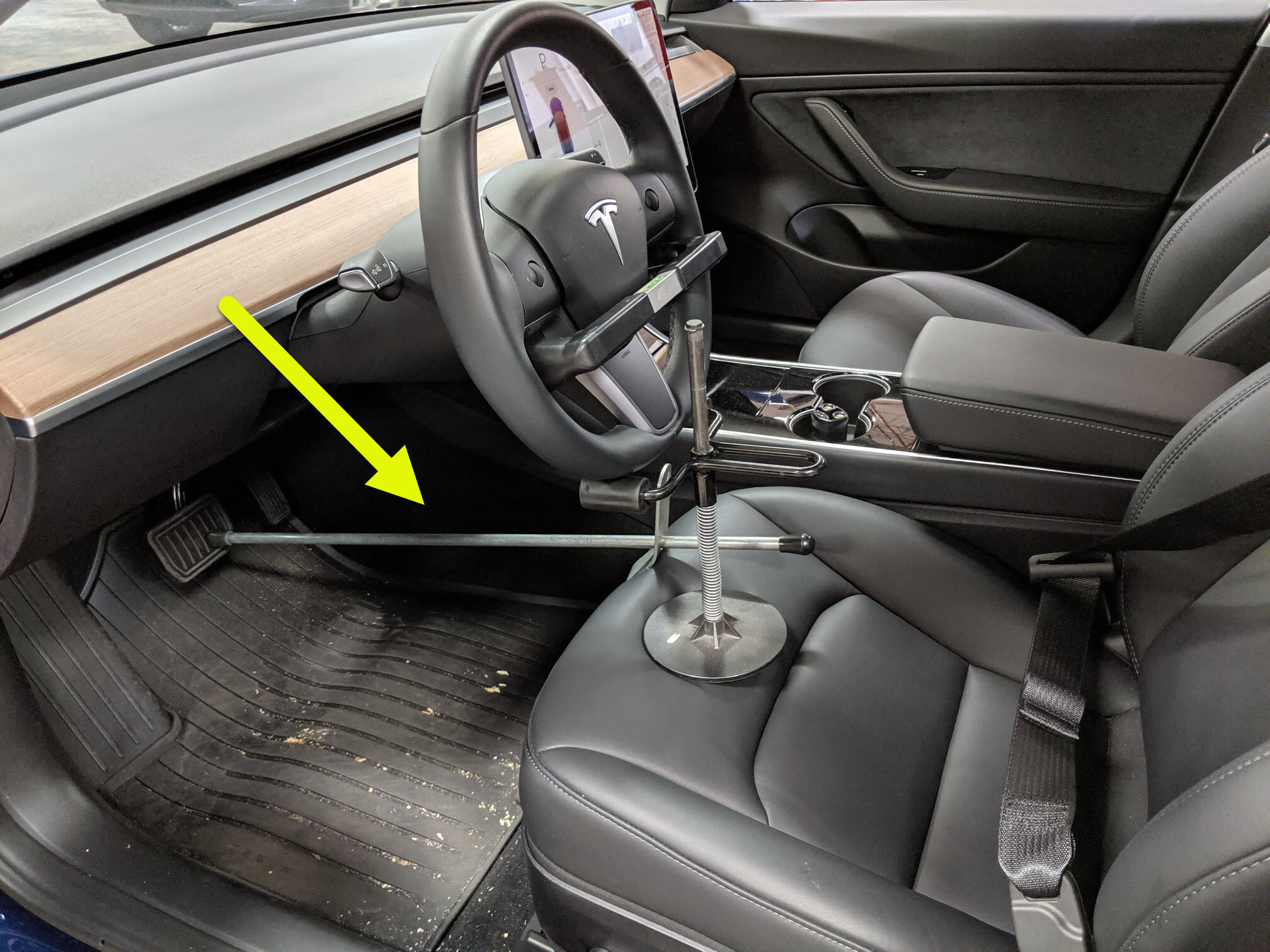

304. 启用制动踏板抑压器



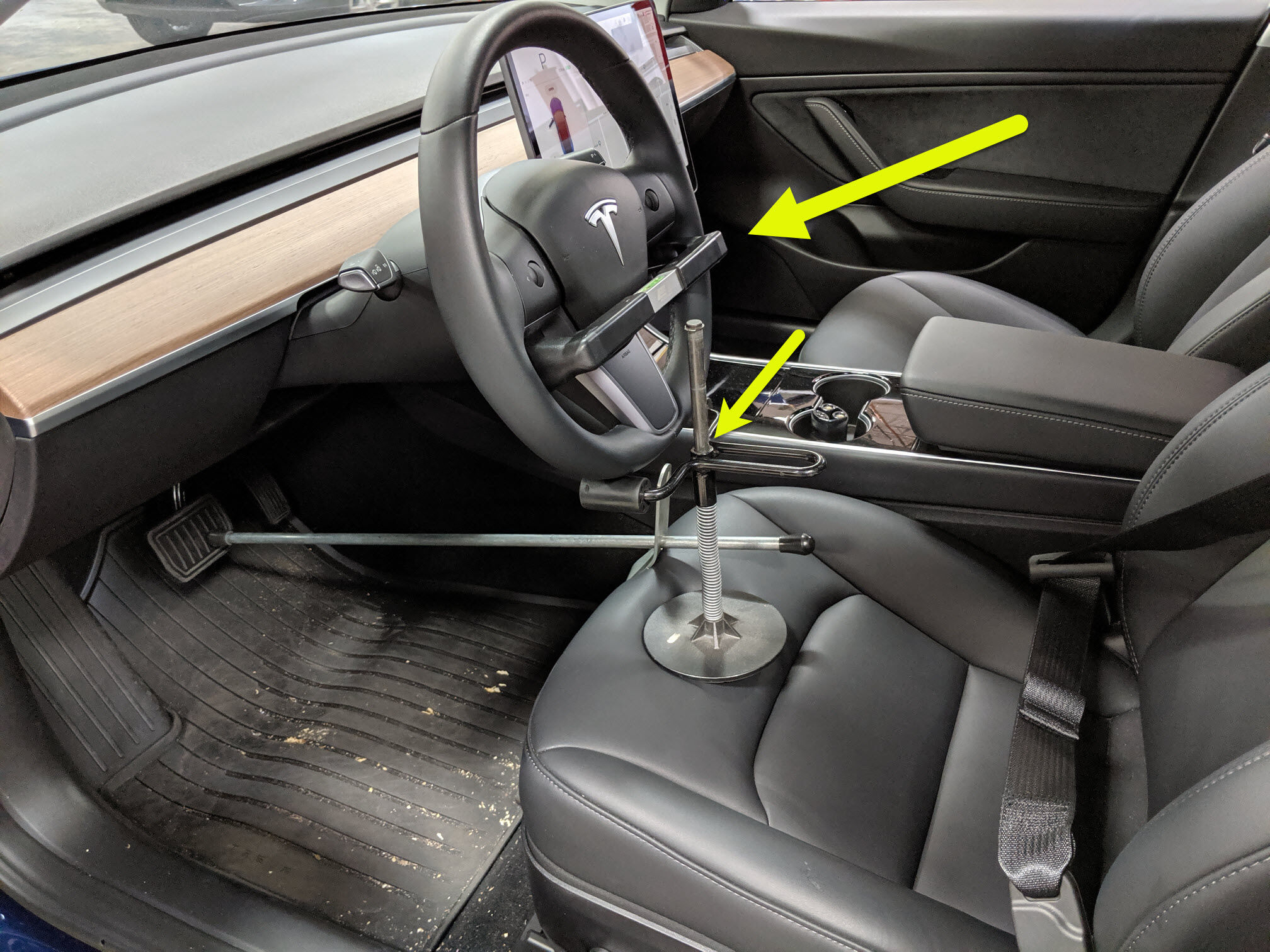

305. 执行后倾角清除，然后安装方向盘托架和水平仪工具
     注

     如果外倾角和后倾角超出规格，请执行必要的外倾角和后倾角调节





306. 验证定位读数在规格范围内，然后打印车辆摘要



307. 将定位头从轮毂上拆下
     注

     4 个定位头



308. 拆卸制动踏板抑压器



309. 锁定定位侧板/转动板



310. 将定位架降到地面上



311. 解锁驾驶位车门，将车辆置于驻车挡，然后拆下方向盘水平仪和方向盘托架







312. 解锁左前座椅安全带



313. 移走轮挡



314. 将车辆驶离定位架



315. 执行试驾
     注

     根据当前 FRT (00040100) 0.3 小时；如已调整定位，则验证跟踪；如已调节 DAS 组件，则验证操作；如已维修制动器，则执行磨合
