电机 - 倾角调节 - 靠背 - 驾驶位座椅(拆卸和更换)
校正代码 13016602 0.78 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
座椅底座的边缘很锋利,可能会造成人身伤害。将座椅从车辆上拆下时,以及在座椅底座上或其附近执行相关操作时,请佩戴防割手套。
拆卸
- 从驾驶位座椅靠背上拆下腰部支撑总成。请参阅腰部支撑 - 靠背 - 驾驶位座椅(拆卸和更换)。

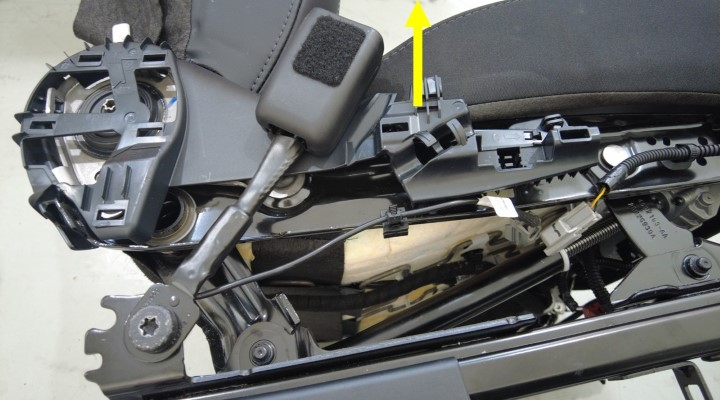

- 拆卸并弃置将靠背倾角调节管固定到框架的卡子。
-
使用橡胶锤敲击夹子此前在靠背倾角调节导管上所处的位置,然后从骨架上拆下导管。
注可能需要使用橡胶锤多次敲击靠背倾角调节管,才能将其从座椅上拆下。。
-

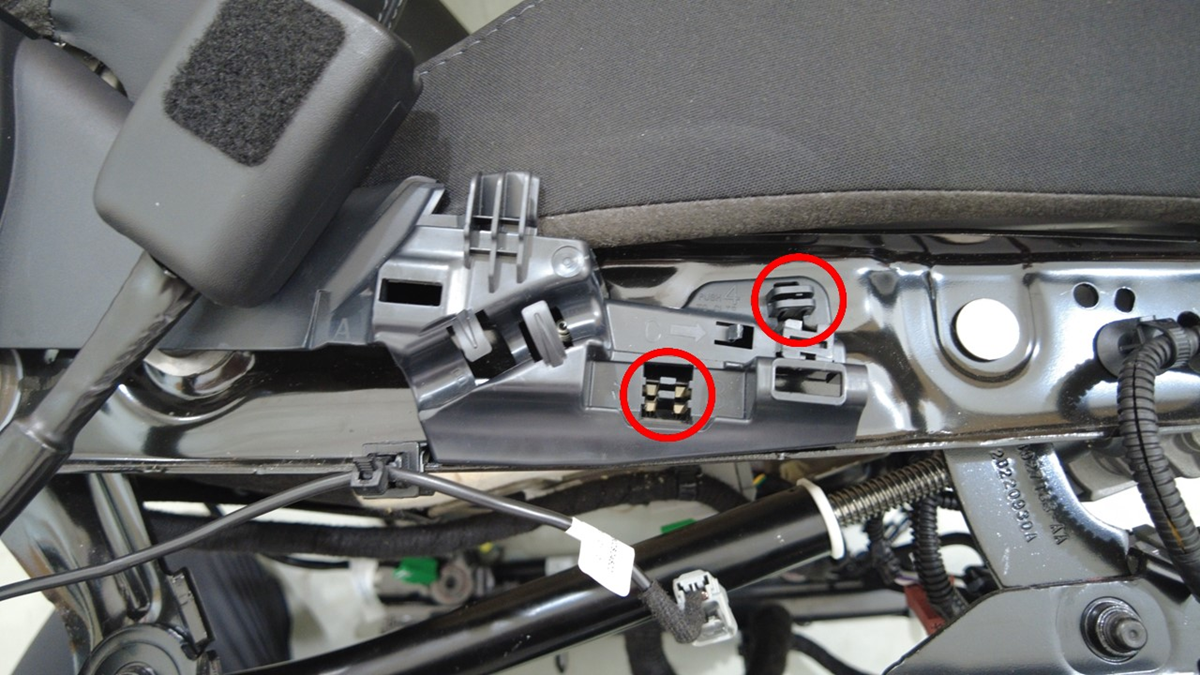

拆卸将靠背倾角调节电机固定到座椅靠背框架的螺栓。
注确保电机上的定位销没有损坏。拆下紧固件时,请按住电机,以免在拆卸过程中损坏定位销。提示: 推荐使用以下工具:
- 8 毫米套筒
- 2 英寸加长件

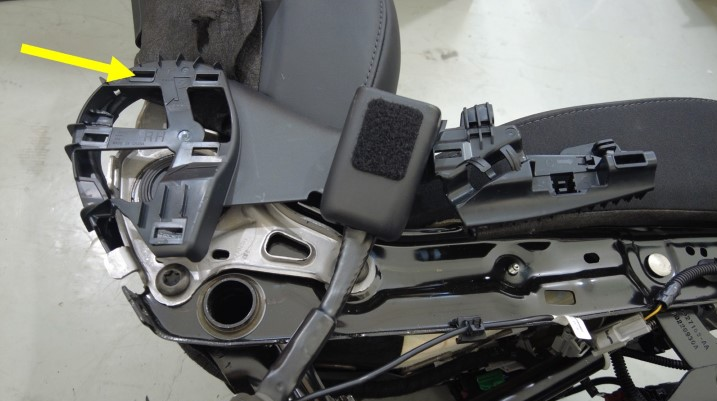

- 从骨架上拆下靠背倾角调节电机。
安装
- 将靠背倾角调节电机安装到座椅靠背骨架,手动拧紧将电机固定到骨架的螺栓。
-
将靠背倾角调节导管安装到座椅靠背骨架,穿过靠背倾角调节电机,抵达骨架的另一侧。
注使用橡胶锤敲击靠背倾角调节导管,以便导管伸出座椅靠背骨架 16 毫米。
-
在助手的帮助下,将新夹子安装到靠背倾角调节导管上。
注使用 12 毫米深套筒扳手和橡胶锤,将夹子敲击到靠背倾角调节导管上。让助手使用另一把橡胶锤,在导管的另一端向相反的方向敲击。
-
拧紧将靠背倾角调节电机连接到座椅靠背骨架的螺栓。注确保电机上的定位销没有损坏。拆下紧固件时,请按住电机,以免在拆卸过程中损坏定位销。提示: 推荐使用以下工具:
- 8 毫米套筒
- 2 英寸加长件
- 将腰部支撑总成安装到驾驶位座椅靠背上。请参阅腰部支撑 - 靠背 - 驾驶位座椅(拆卸和更换)。
-
校准驾驶位座椅:
