徽标 - 后 - LH(拆卸和更换)(中国)

校正代码 12059565 0.24注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

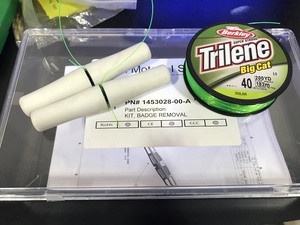

  • 1453028-00-A 徽标拆卸套件
  • 1049517-00-A 5 英寸硅酮叠缝滚压机

拆卸

Informational PurposesAn informational icon, calling your attention
徽标一旦拆下,便不能重新安装。无论出于什么原因拆下徽标,均须换装新件。
  1. 剪一段长度约为 24 英寸的钓鱼线。

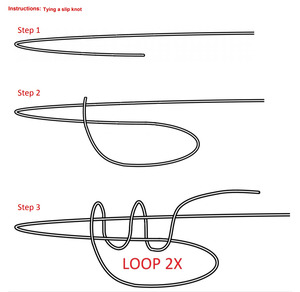

  2. 用钓鱼线的一端在一个把手上打一个活结。
  3. 用钓鱼线的另一端在另一个把手上打一个活结。
  4. 在后备箱与徽标之间来回移动钓鱼线,将 LH CN 徽标从后备箱上拆下来。

安装

  1. 用 IPA 湿巾清洁表面上的所有粘合剂残留物和碎屑,并等约 1 分钟待其晾干。
  2. 部分打开后备箱,将徽标固定件安装到后备箱上。
  3. 将 LH CN 徽标粘贴到后备箱上。
  4. 拆下 LH CN 徽标的前侧透明内衬。
    Informational PurposesAn informational icon, calling your attention
    此时切勿丢弃前侧透明内衬。
  5. 从后备箱上拆下徽标固定件。
  6. 将前侧透明内衬再次粘贴到徽标上,以便保护表面。
  7. 用叠缝滚压机除去粘合剂残留物,并将 LH CN 徽标完全粘在后备箱上。
  8. 拆下 LH CN 徽标的前侧透明内衬。
  9. 关闭后备箱。
