模块 - 冷却风扇（拆卸和更换）

校正代码 18201312 1.32 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： GUID-81F39FBB-029E-4729-9A82-C8F42F8879FC.html
描述 扭矩值 推荐工具 重复使用/更换 备注
将前备箱储物单元加固支架固定到冷却风扇的螺栓
48 Nm (35.4 lbs-ft)
  • 外梅花套筒 Plus EP14
  • 回旋头棘轮/回旋头扭矩扳手
  • 3 英寸加长件
重复使用
将冷却风扇模块左右侧下部固定到踝部止动爪的螺栓
10 Nm (7.4 lbs-ft)
  • 8 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 4 英寸加长件
重复使用

安装

  1. 在协助下，将冷却风扇模块总成放置到车辆上，然后预装将模块总成固定到车辆的螺栓。
  2. 紧固将冷却风扇模块左右两侧固定到车辆的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    建议请他人帮助支撑总成。
    提示： 推荐使用以下工具：
    • 8 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件

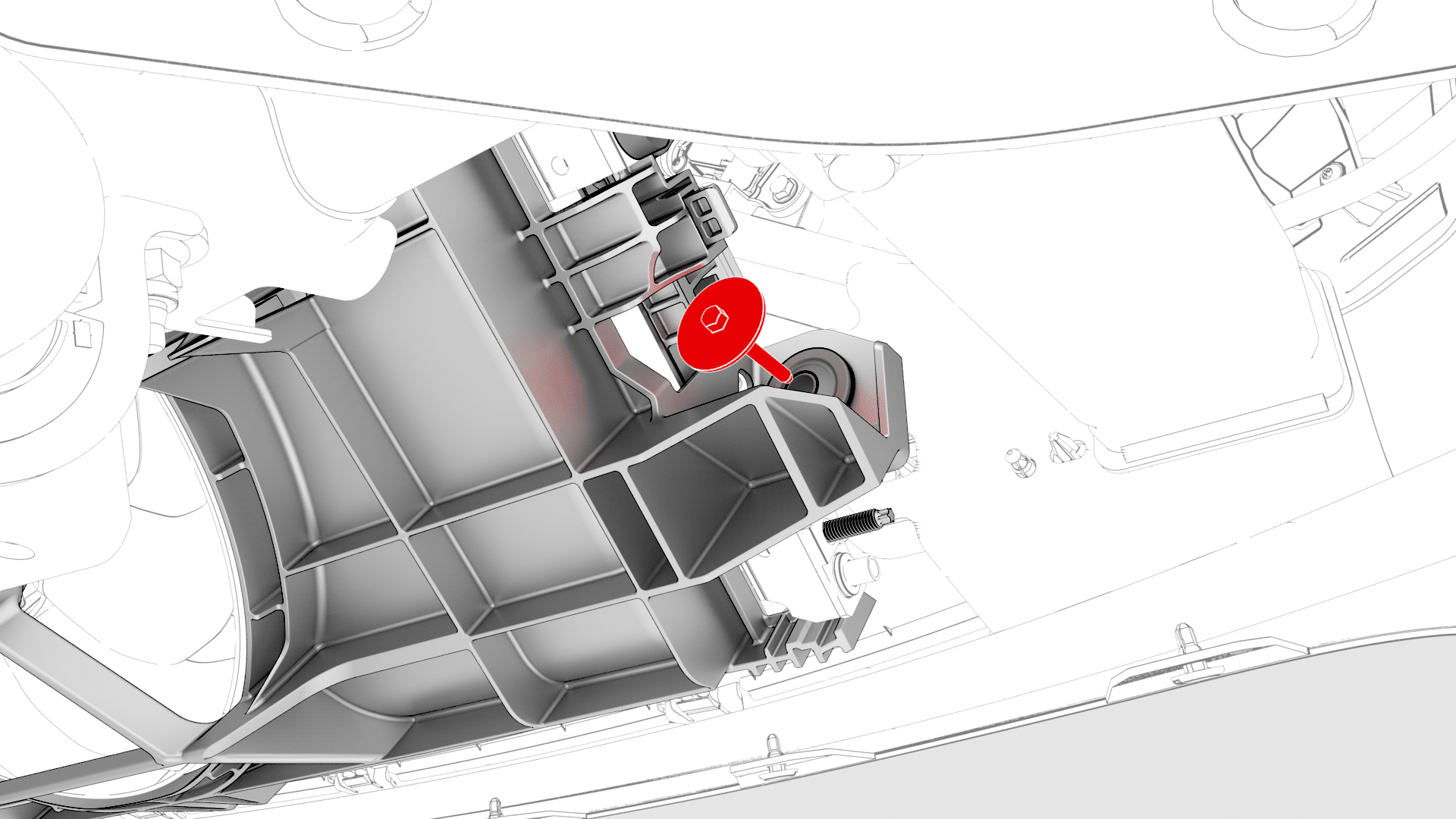

    图 1. 左侧

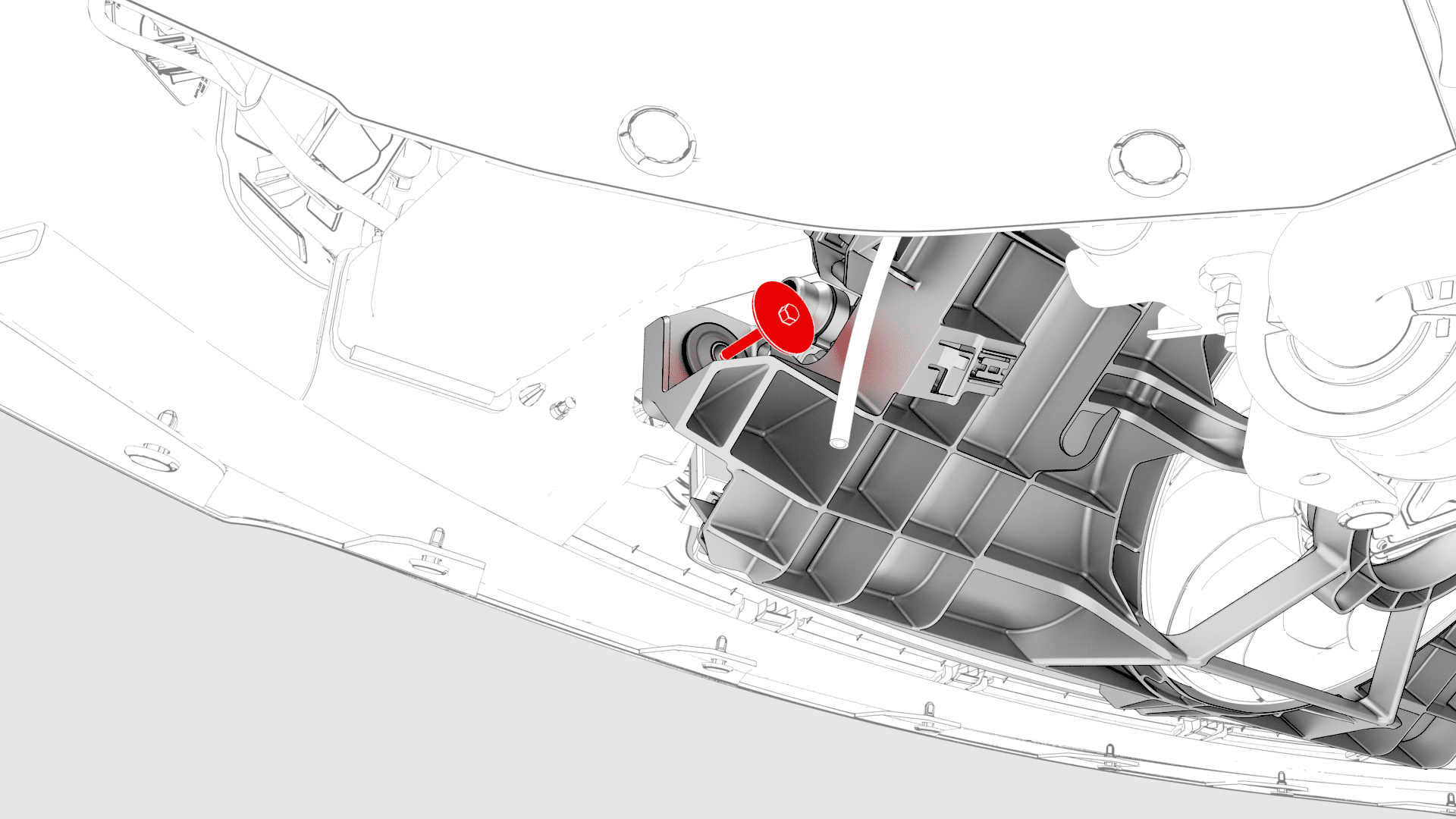

    图 2. 右侧
  3. 取下散热器出口软管上的塞子，连接外螺纹接头和内螺纹接头，然后紧固软管卡子。
    Informational PurposesAn informational icon, calling your attention
    注
    对接头执行推拉推测试，确保接头牢固。
  4. 取下散热器入口软管上的塞子，连接外螺纹接头和内螺纹接头，然后紧固软管卡子。
    Informational PurposesAn informational icon, calling your attention
    注
    对接头执行推拉推测试，确保接头牢固。

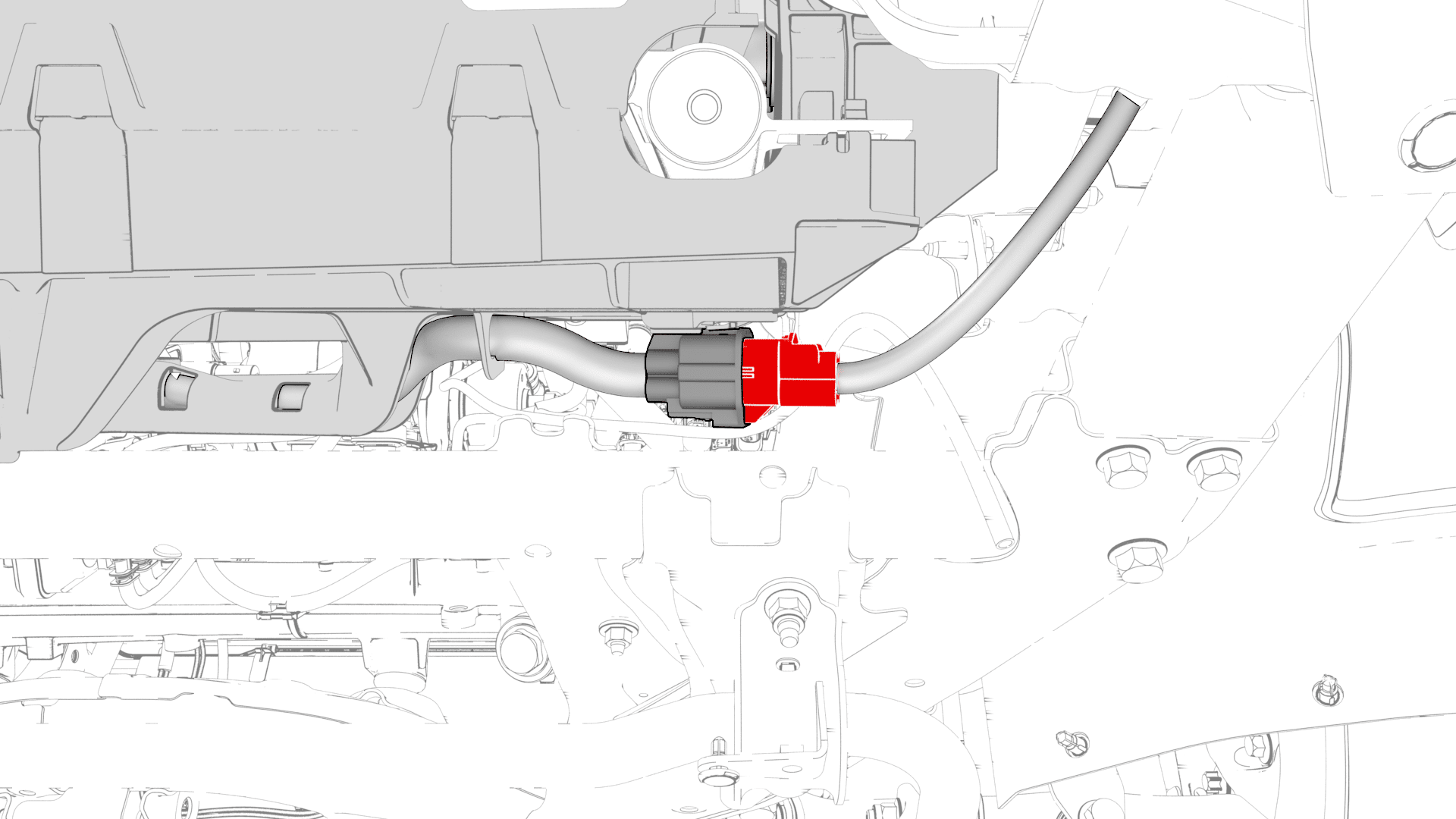

  5. 连接冷却风扇模块连接器电气线束，然后接合连接器锁。
  6. 安装前裙板。请参阅裙板 - 前饰板（拆卸和更换）。
  7. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
  8. 降下车辆，直至轮胎接触到地面。
  9. 将前备箱储物单元加固支架放置到冷却风扇上，然后安装将支架固定到风扇的螺栓。
    48 Nm (35.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 外梅花套筒 Plus EP14
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件
  10. 连接环境温度传感器电气连接器，然后将传感器盖安装到主动进气格栅上。
  11. 连接主动进气格栅电气连接器，然后接合连接器锁。
  12. 执行冷却液系统真空重新加注。请参阅冷却系统（真空重新加注）。
  13. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  14. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅 0005 - 维护模式）： TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Toolbox: (link)via Service Mode: Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
    Informational PurposesAn informational icon, calling your attention
    注
    待例行程序完成后，点击右上角的 "X" 关闭窗口。
  15. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  16. 关闭左前车门，升起左前车窗。
