车门 - 后 - LH（拆卸和更换）

校正代码 10106502 1.20 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 车门 - 后 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将左后车门限位器固定到车身的螺栓
24 Nm (17.7 lbs-ft)
  • T40 梅花套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将左后车门限位器固定到车门的螺母
10 Nm (7.4 lbs-ft)
  • 10 毫米深套筒
重复使用
将左后车门铰链固定到车门的螺母
49 Nm (36.1 lbs-ft)
  • 13 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将左后车门固定到上部和下部铰链的螺栓
49 Nm (36.1 lbs-ft)
  • 13 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 拆卸左后门玻璃。请参阅玻璃 - 车门 - LH - 后（拆卸和更换）。
  2. 拆卸左后车门外侧密封条。请参阅 密封件 - 外侧安全带 - 后车门 - LH（拆卸和更换）。
  3. 拆下 LH 后电机/车窗升降器总成。请参阅车窗电机/升降器总成 - 后 - LH（拆卸和更换）。
  4. 拆下 LH 后门外侧释放把手。请参阅把手 - 外部释放 - 车门 - 后 - LH（拆卸和更换）。
  5. 拆卸左后车门闩锁。请参阅闩锁 - 车门 - 后 - LH（拆卸和更换）。
  6. 拆卸左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  7. 拆卸左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。

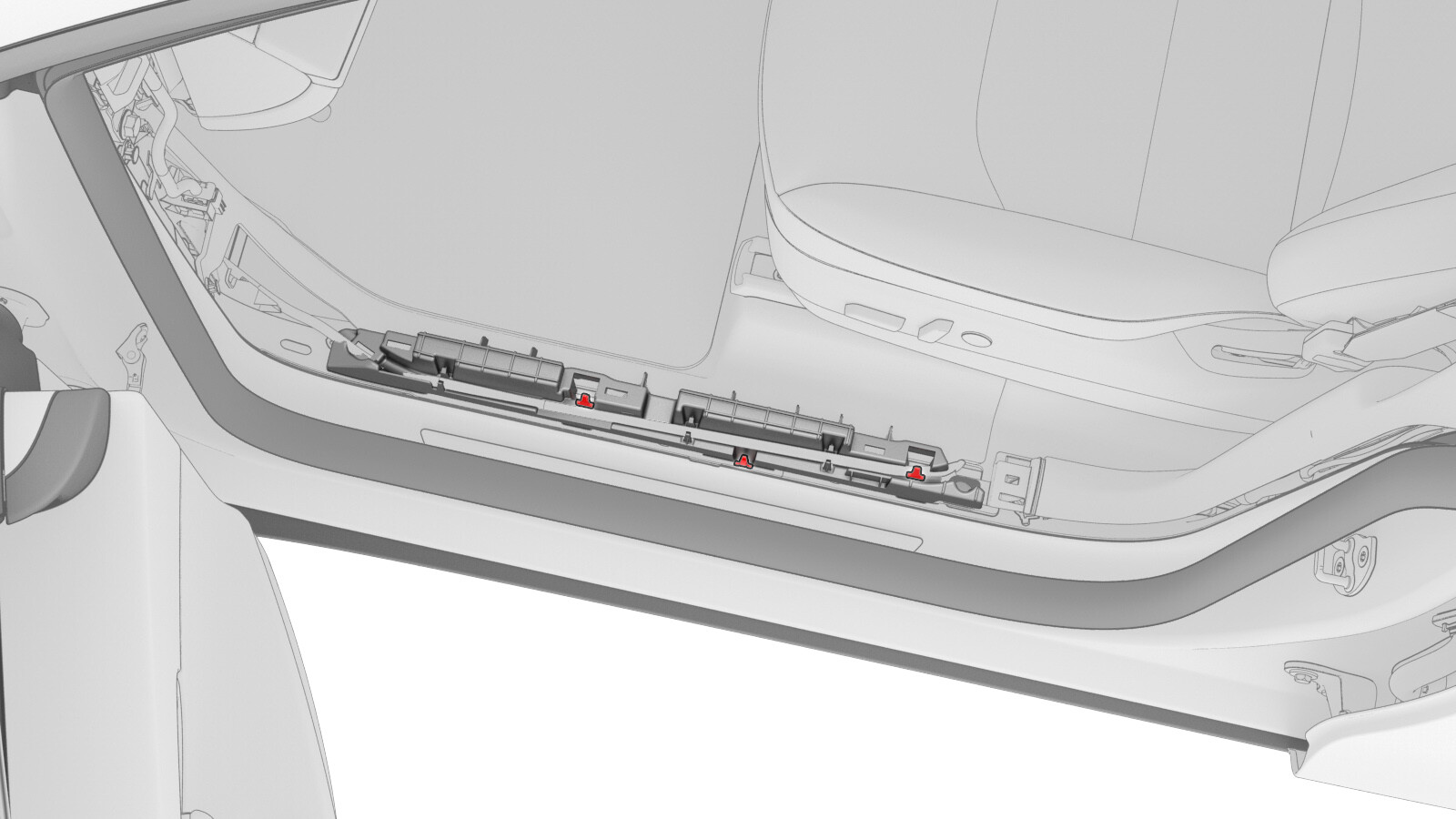

  8. 松开将 LH 前排座椅线束和导件固定到车身的夹子。
  9. 将 LH 前排座椅移至最前端。
  10. 松开 LH B 柱上部总成，然后将其移到一旁。
  11. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  12. 拆卸左侧 C 柱下饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
  13. 拆卸左侧 B 柱下饰板。请参阅饰板 - B 柱 - 下 - LH（非结构化电池组） （拆卸和更换）。

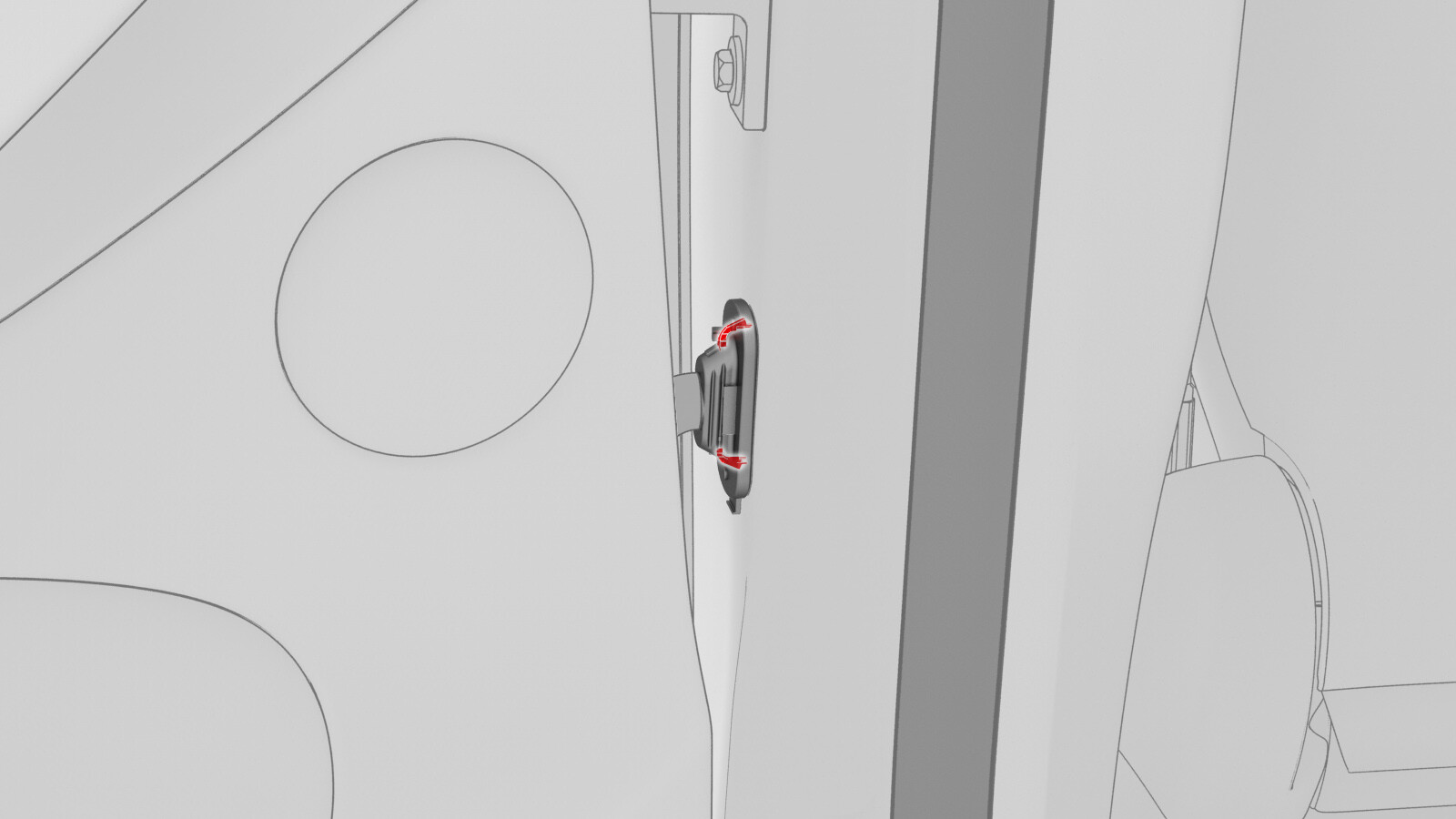

  14. 在 B 柱上，松开 LH 后车门电气线束密封条的夹子 (x2)、索环和连接器，将线束从 B 柱隔板松开。
  15. 使橡胶索环穿过左后车门内侧，然后将左后车门线束从车门总成上拆下。

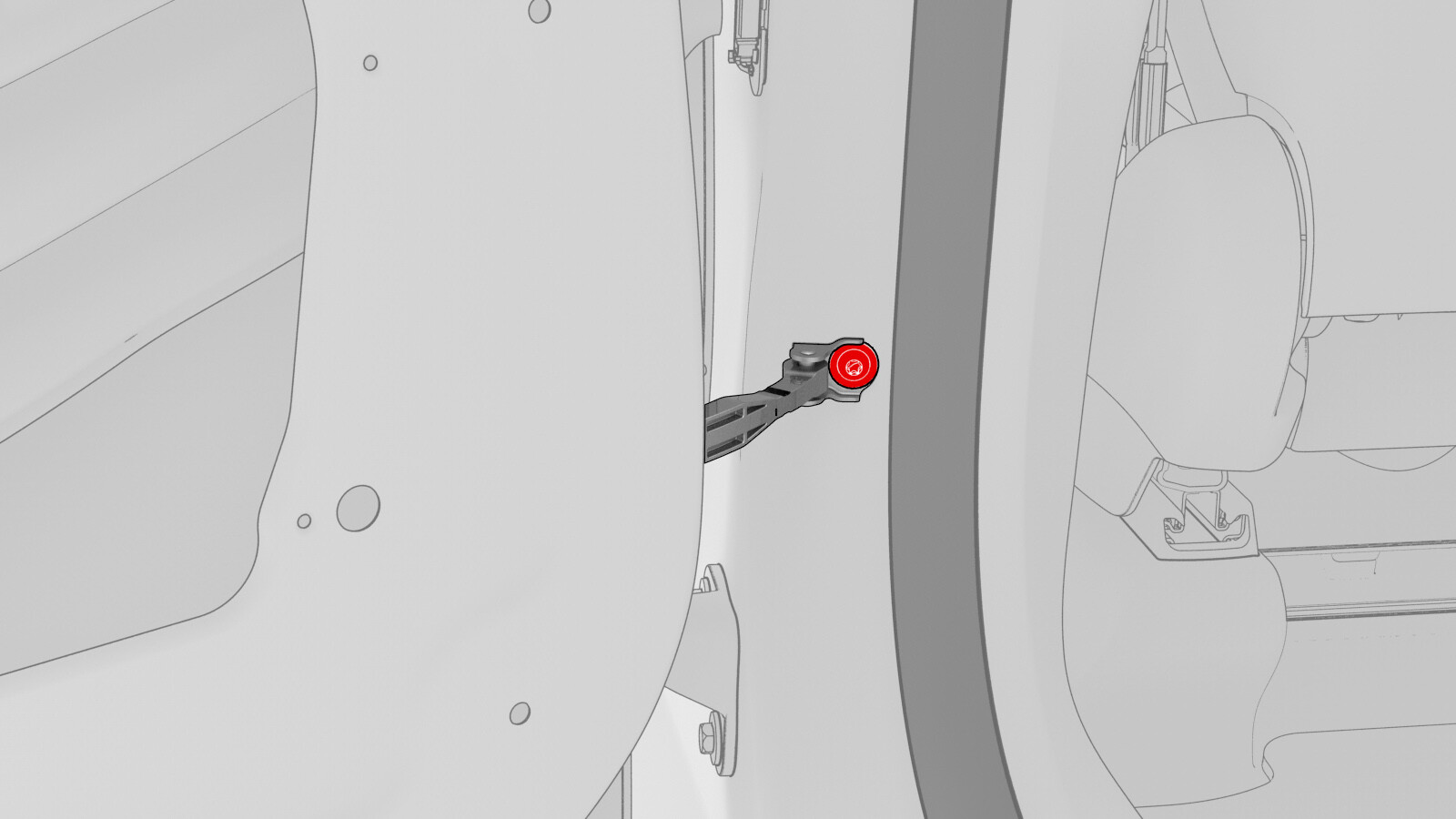

  16. 拆下将 LH 后车门限位器固定到车身的螺栓。
    提示： 推荐使用以下工具：
    • T40 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手

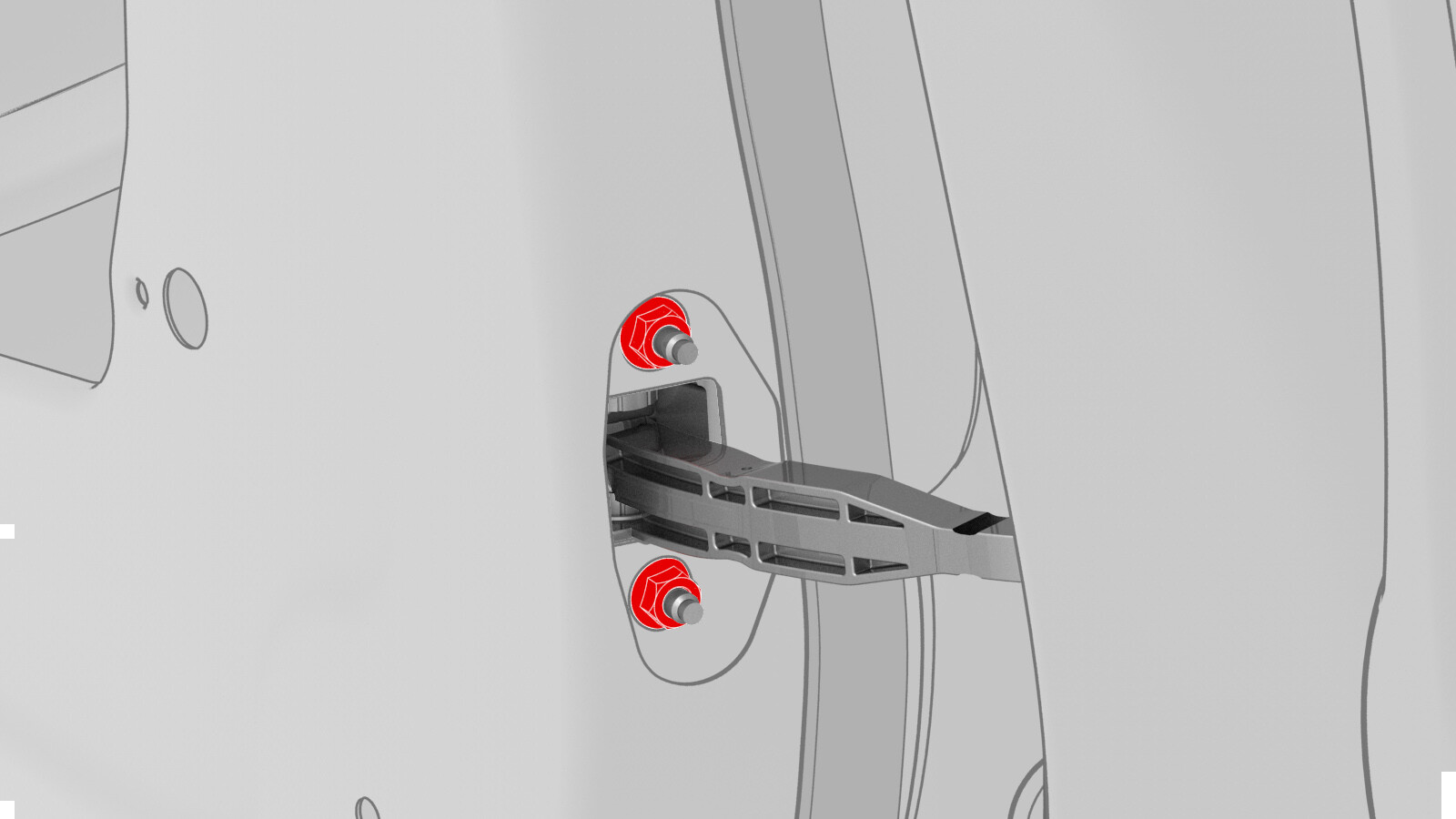

  17. 拆下将 LH 后车门限位器固定到车门的螺母，然后从总成上拆下限位器。
    提示： 推荐使用以下工具：
    • 10 毫米深套筒

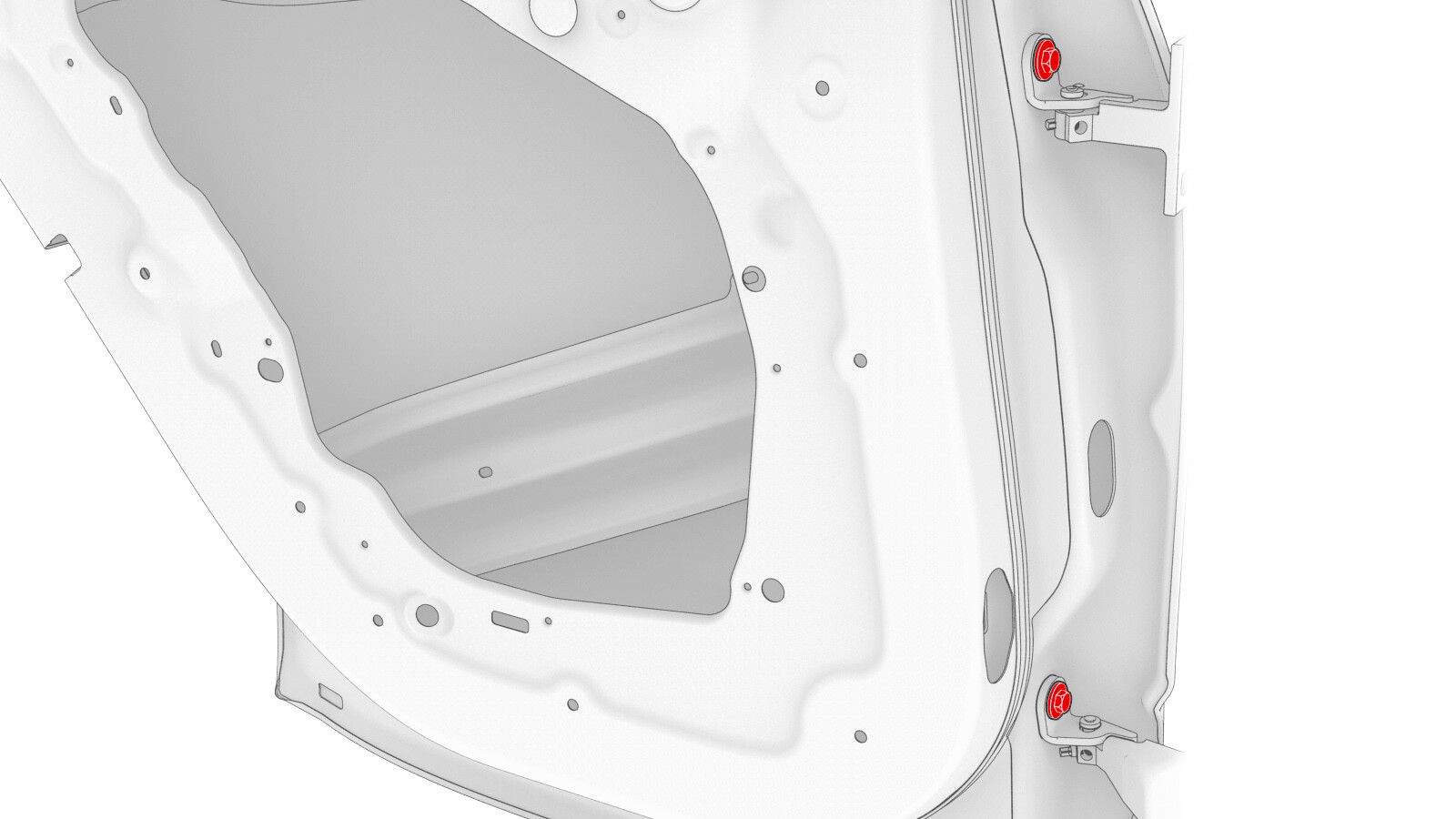

  18. 松开将 LH 后车门固定到上部和下部铰链的螺栓或螺母约 5 毫米。
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    图 1. 图示为螺栓，螺母类似

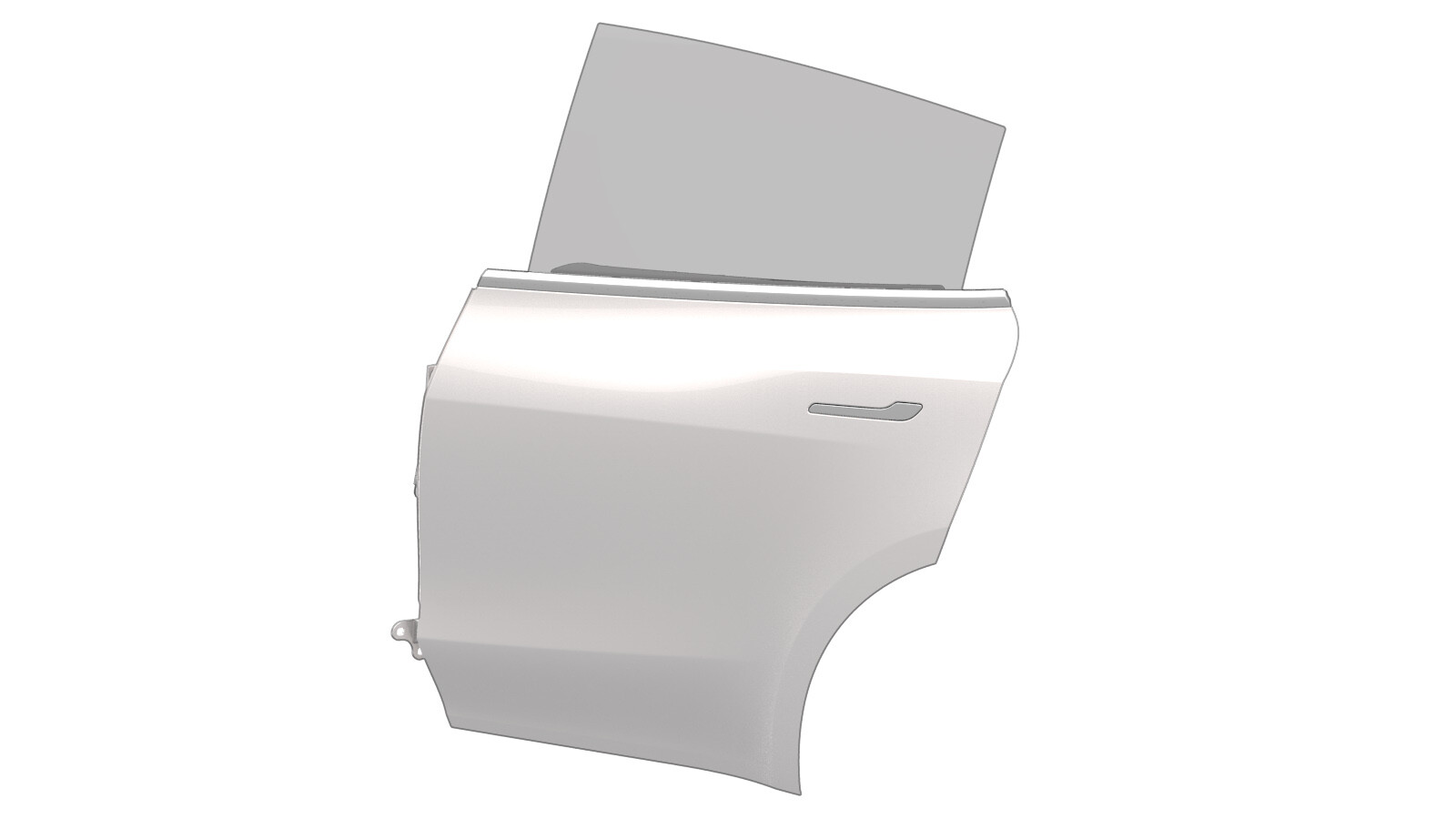

  19. 在协助下，拆卸下部铰链上的螺栓和上部铰链上的螺栓，然后使车门脱钩并将车门抬离车辆。

安装

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
根据本程序安装未涂漆件时，请在安装并喷涂零件前向所有缝隙涂敷填缝剂。更多相关信息，请参阅“碰撞维修”手册。
  1. 在协助下，将左后车门总成安装到车辆上。
  2. 安装并用手拧紧将 LH 后车门固定到上部和下部铰链的螺栓或螺母。
    图 2. 图示为螺栓，螺母类似
  3. 将左侧车门限位器安装到车门总成上，然后安装将车门限位器固定到车门上的螺母。
    10 Nm (7.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
  4. 安装将左后车门限位器固定到车身的螺栓。
    24 Nm (17.7 lbs-ft)
    提示： 推荐使用以下工具：
    • T40 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
  5. 将左后车门线束安装到车门总成内，然后将橡胶索环安装到左后车门内侧。
  6. 将 LH 后车门电气线束密封条的夹子 (x2)、索环和连接器安装到 B 柱上。
    Informational PurposesAn informational icon, calling your attention
    注
    将线束连接器按入车身连接器，直至听到咔哒声。
  7. 安装左侧 B 柱下饰板。请参阅饰板 - B 柱 - 下 - LH（非结构化电池组） （拆卸和更换）。
  8. 安装左侧 C 柱下饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
  9. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  10. 安装 B 柱 LH 上部总成。请参阅饰板 - B 柱 - 上 - LH（拆卸和更换）。
  11. 将 LH 前座椅移回原位。
  12. 安装将 LH 前排座椅线束和导件固定到车身的夹子。
  13. 安装左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  14. 安装左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  15. 安装左后车门闩锁。请参阅闩锁 - 车门 - 后 - LH（拆卸和更换）。
  16. 安装左侧后门外侧释放把手。请参阅把手 - 外部释放 - 车门 - 后 - LH（拆卸和更换）。
  17. 关闭 LH 后车门并检查间隙和平整度。视需要进行调节。
  18. 打开左后车门并紧固将车门总成固定到上部铰链和下部铰链的螺栓或螺母。
    49 Nm (36.1 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  19. 安装 LH 后电机/车窗升降器总成。请参阅车窗电机/升降器总成 - 后 - LH（拆卸和更换）。
  20. 安装左后车门外侧密封条。请参阅密封件 - 外侧安全带 - 后车门 - LH（拆卸和更换）。
  21. 安装 LH 后门玻璃。请参阅玻璃 - 车门 - LH - 后（拆卸和更换）。
  22. 校准 LH 后车窗。请参阅 车窗升降器（重新校准）。
