防撞罐 - 上 - 前 - LH（拆卸和更换）

校正代码 10012402 1.38 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 6 月 16 日：更新了将防撞罐固定到翼子板支架的紧固件的扭矩。

拆卸

  1. 打开左前车门，降下左前车窗。
  2. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  3. 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  4. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  5. 拆下将前饰板顶部固定到车辆的螺栓。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
  6. 拆卸冷却液罐罐盖。
  7. 松开连接器锁，然后断开主动进气格栅电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿向下按压红色锁片。拉动红色锁片以释放连接器锁。
  8. 将环境温度传感器盖从主动进气格栅上拆下，然后断开传感器电气连接器。
  9. 拆卸将前备箱储物单元加固支架固定到冷却风扇的螺栓，然后将支架向后滑动以留出间隙。
    提示： 推荐使用以下工具：
    • 外梅花套筒 Plus EP14
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件
  10. 拆卸前轮毂。请参阅轮毂总成（拆卸和安装）。
  11. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
  12. 拆下 LH 前翼子板饰板。请参阅 饰板 - 翼子板 - 前 - LH（拆卸和更换）
  13. 松开将 LH 和 RH 前轮拱内衬前部固定到车辆的夹子 (x4)，然后将轮拱内衬放置一旁，以便执行以下步骤。

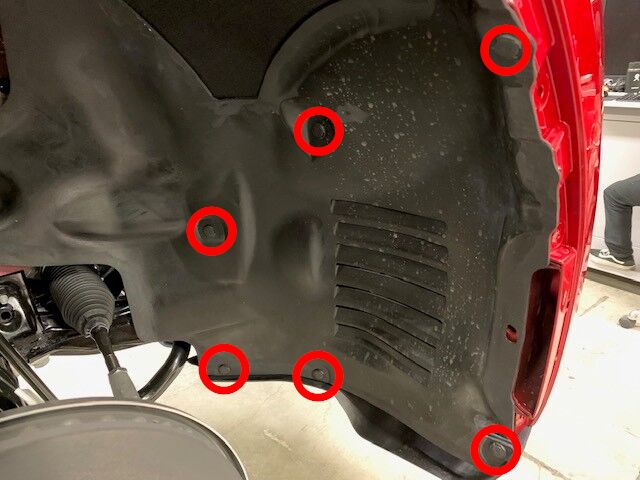

    图 1. 左侧如图所示；右侧类似
  14. 拆卸将前饰板左角固定到翼子板的螺栓。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
    图 2. 左侧如图所示；右侧类似
  15. 拆卸右前翼子板饰板。请参阅 饰板 - 翼子板 - 前 - LH（拆卸和更换）
  16. 拆下将 RH 前轮拱内衬固定到前饰板的夹子 (x6)。
  17. 拆卸将前饰板右角固定到翼子板的螺栓。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
    图 3. 左侧如图所示；右侧类似
  18. 松开连接器锁，然后断开电气连接器与右轮罩中的前饰板之间的连接。
  19. 若有，则松开将电气线束固定到行人警示扬声器总成的夹子。
  20. 若有，则将锁片从连接器滑移开，然后向下按压锁片，以断开连接器与行人警示扬声器总成的连接。
  21. 在助手的帮助下，松开前饰板的 LH 和 RH 侧，然后小心地向上拉饰板，将其从车上拆下。将饰板放在有垫板的平面上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    小心地松开将下部前照灯支架固定到前饰板的锁片，否则锁片会断掉。

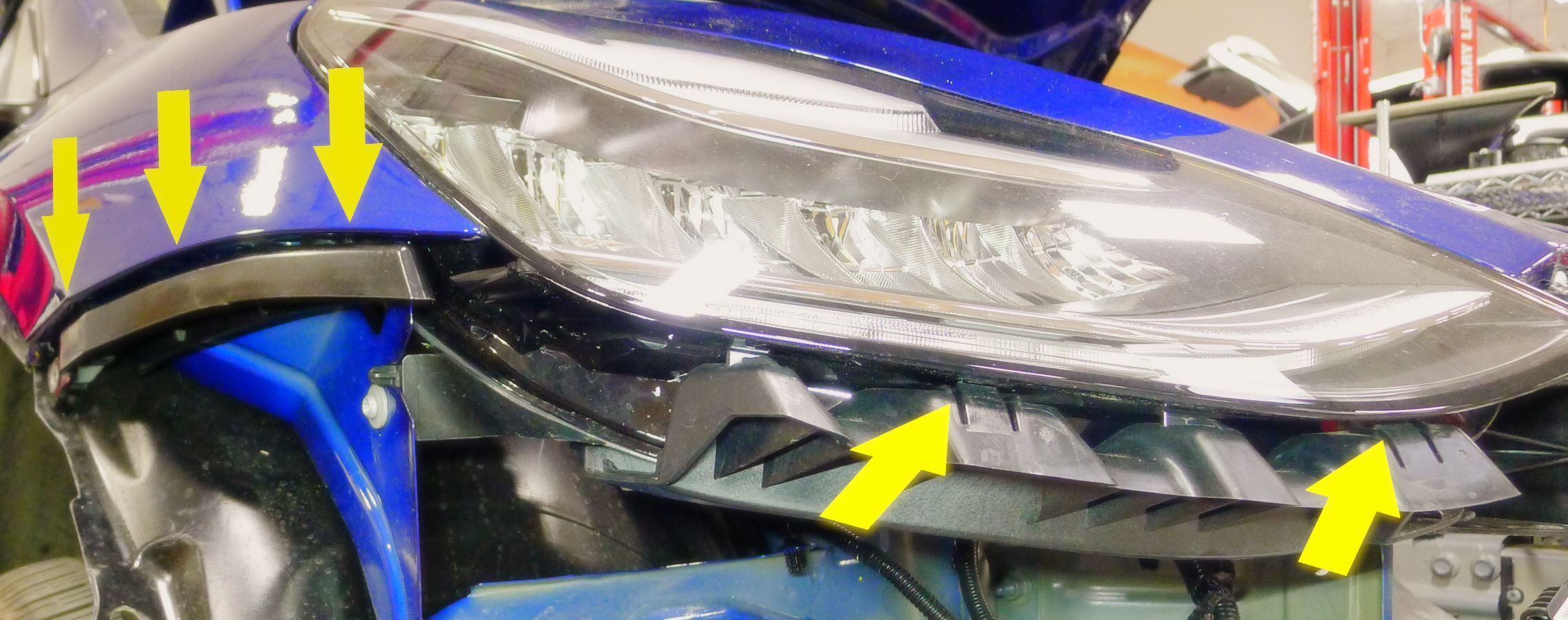

    图 4. 左侧如图所示；右侧类似
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    踝部止动爪的边角非常锋利，可能会造成人身伤害。

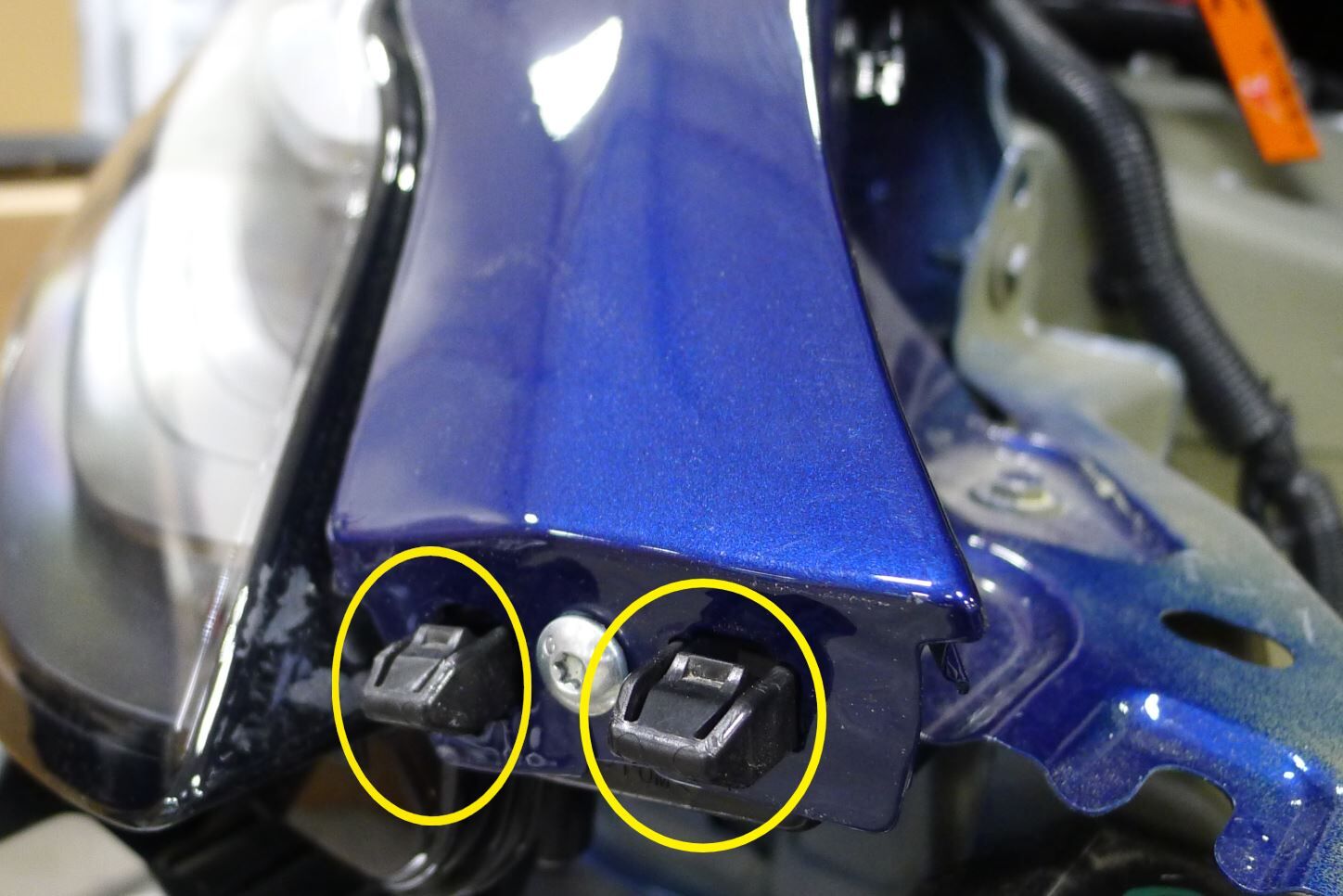

    图示为左侧踝部止动爪边角；右侧边角与之类似

  22. 完全升起车辆，然后将举升机降至锁止位。
  23. 在车辆 LH 前部下方放置一个冷却液排放容器。
  24. 松开将散热器入口软管固定到冷却风扇模块的夹子，断开软管，让冷却液排出，然后插接外螺纹接头和内螺纹接头。
  25. 在车辆 RH 前下方放置冷却液排放容器。
  26. 松开将散热器出口软管固定到冷却风扇模块的卡子，断开软管，等待冷却液排出，然后插接外螺纹接头和内螺纹接头。
  27. 断开冷却风扇模块连接器上的电气线束。
  28. 拆下将冷却风扇模块 LH 和 RH 下部固定到踝部止动爪的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    在协助下，向上提起冷却风扇模块，以便拆下螺栓。
    提示： 推荐使用以下工具：
    • 8 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件

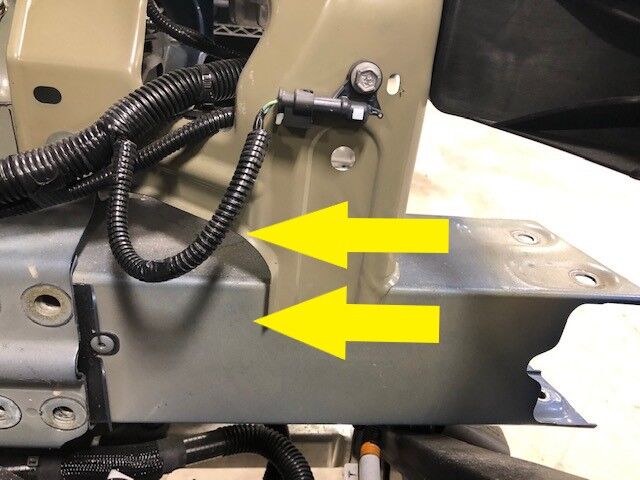

    图 5. 左侧

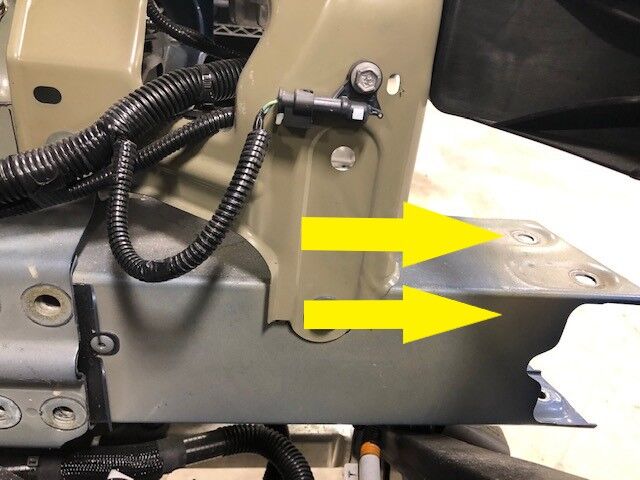

    图 6. 右侧
  29. 将冷却风扇模块总成从车上拆下。
  30. 拆卸前保险杠纵梁。请参阅保险杠梁 - 前（拆卸和更换）。
    Informational PurposesAn informational icon, calling your attention
    注
    从车上拆下保险杠梁总成后，无需从该总成上拆下 LH 和 RH 前保险杠碰撞加速计传感器或泡沫。
  31. 从 LH 防撞罐上松开夹子。

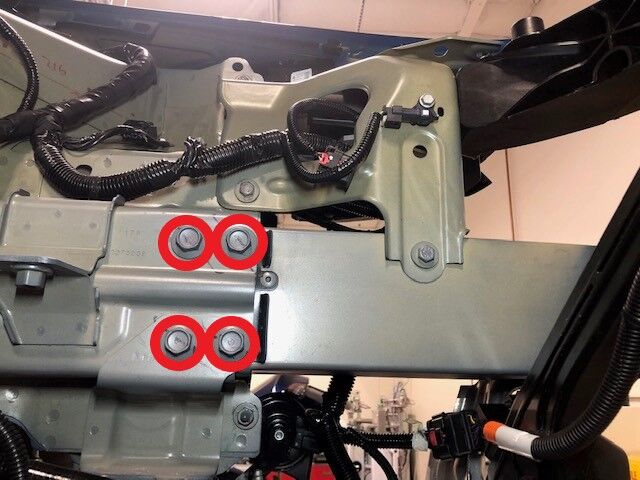

  32. 拆卸将左前上防撞罐固定到车辆的螺栓。
    30 Nm (22.1 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
  33. 拆卸并弃置将左前上防撞罐固定到车辆的螺栓（4 个），然后将防撞罐从车上拆下。
    90 Nm (66.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 18 毫米套筒
  34. 将左前上防撞罐放置到车辆上，然后安装新的螺栓（4 个），将防撞罐固定到车辆。
    90 Nm (66.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 18 毫米套筒

安装

  1. 安装将左前上防撞罐固定到车辆的螺栓。
    30 Nm (22.1 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
  2. 安装左侧防撞罐上的卡子。
  3. 使用无弹力锤将前保险杠梁安装到左右防撞罐上。
  4. 安装新的螺栓，将前保险杠梁左右两侧固定到左右防撞罐。
    75 Nm (55.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 15 毫米套筒
    • 3 英寸加长件
  5. 安装将前保险杠梁左右两侧固定到踝部止动爪的螺栓。
    16 Nm (11.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 3 英寸加长件
  6. 将电气连接器连接到左右前保险杠碰撞加速计传感器。
  7. 完全升起车辆，然后将举升机降至锁止位。
  8. 在协助下，将冷却风扇模块总成放置到车辆上，然后预装将模块总成固定到车辆的螺栓。
  9. 紧固将冷却风扇模块左右两侧固定到车辆的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    建议请他人帮助支撑总成。
    提示： 推荐使用以下工具：
    • 8 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
    图 7. 左侧
    图 8. 右侧
  10. 从散热器出口软管上拆下螺塞，连接外螺纹接头和内螺纹接头，然后扣紧软管夹。
    Informational PurposesAn informational icon, calling your attention
    注
    对接头执行推拉推测试，确保接头牢固。
  11. 从散热器入口软管上拆下螺塞，连接外螺纹接头和内螺纹接头，然后扣紧软管夹。
    Informational PurposesAn informational icon, calling your attention
    注
    对接头执行推拉推测试，确保接头牢固。
  12. 连接冷却风扇模块连接器电气线束，然后接合连接器锁。
  13. 部分降下车辆并设定至锁止位。
  14. 在助手的帮助下，将前饰板安装到车辆上，然后固定前部夹子和两个前角。
    Informational PurposesAn informational icon, calling your attention
    注
    确保安装过程中不会损坏前照灯或翼子板。
  15. 紧固将电气线束固定到行人警示扬声器总成的卡子（如有）。
  16. 将连接器连接到行人警示扬声器总成，然后接合锁片（如有）。
  17. 将电气连接器连接到右轮罩中的前饰板，然后接合锁片。
  18. 安装将前饰板右角固定到翼子板的螺栓。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
    图 9. 左侧如图所示；右侧类似
  19. 安装将右前轮毂内衬固定到前饰板的卡子（6 个）。
  20. 安装 RH 前翼子板饰板。请参阅 饰板 - 翼子板 - 前 - LH（拆卸和更换）
  21. 安装将前饰板左角固定到翼子板的螺栓。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
    图 10. 左侧如图所示；右侧类似
  22. 安装将 LH 前轮拱内衬的前部固定到车辆的夹子 (x4)。
    图 11. 左侧如图所示；右侧类似
  23. 安装 LH 前翼子板饰板。请参阅 饰板 - 翼子板 - 前 - LH（拆卸和更换）
  24. 拆卸前轮毂。请参阅轮毂总成（拆卸和安装）。
  25. 完全升起车辆，然后将举升机降至锁止位。
  26. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
  27. 安装将前饰板顶部固定到车辆的螺栓。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
  28. 将前备箱储物单元加固支架放置到冷却风扇上，然后安装将支架固定到风扇的螺栓。
    48 Nm (35.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 外梅花套筒 Plus EP14
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件
  29. 连接环境温度传感器电气连接器，然后将传感器盖安装到主动进气格栅上。
  30. 连接主动进气格栅电气连接器，然后接合连接器锁。
  31. 拆卸冷却液罐罐盖，然后充注冷却液至 “Max” 线处。
  32. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  33. 将装有 Toolbox 3.0 的笔记本电脑与车辆相连。
  34. 在 Toolbox 中，点击 Actions/Autodiag 选项卡，然后搜索“Purge”。
  35. 点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGESearch for routine in ToolboxCoolant Air PurgeThermal / Coolant System - Coolant Purge Starthv / Front Drive Inverter Replacement - Coolant Air Purgehv / Rear Drive Inverter Replacement - Coolant Air Purgehv / Rear Left Drive Inverter Replacement - Coolant Air Purgehv / Rear Right Drive Inverter Replacement - Coolant Air Purgehv / Front Drive Unit Replacement - Coolant Air Purgehv / Rear Drive Unit Replacement - Coolant Air PurgeThermal / Actions - Coolant Purge Stop or Coolant Purge Start，再点击Run，然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    注
    待例行程序完成后，点击窗口右上角的 “X” 关闭页面。
  36. 检查冷却液液位，必要时加满。
    Informational PurposesAn informational icon, calling your attention
    注
    确保冷却液加注至 “Max” 线处。
  37. 安装冷却液罐罐盖。
  38. 在 Toolbox 中，点击Actions/Autodiag选项卡，然后搜索 “Thermal”。
  39. 点击TEST-SELF_VCFRONT_X_HEAT-PUMP-THERMAL-PERFORMANCESearch for routine in ToolboxHeat Pump Thermal System Performance Test，再点击Run，然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    注
    待例行程序完成后，点击窗口右上角的 “X” 关闭页面。
  40. 断开笔记本电脑与车辆的连接。
  41. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  42. 将车辆驶离举升机。
  43. 升起左前车窗，关闭左前车门。
