副车架总成 - 前(后轮驱动)(拆卸和更换)
校正代码 30010302 2.16 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
- 2024 年 4 月 11 日:更新了前下方横向连杆至副车架的扭矩规格。
-

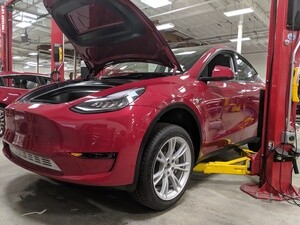

举升并支撑车辆

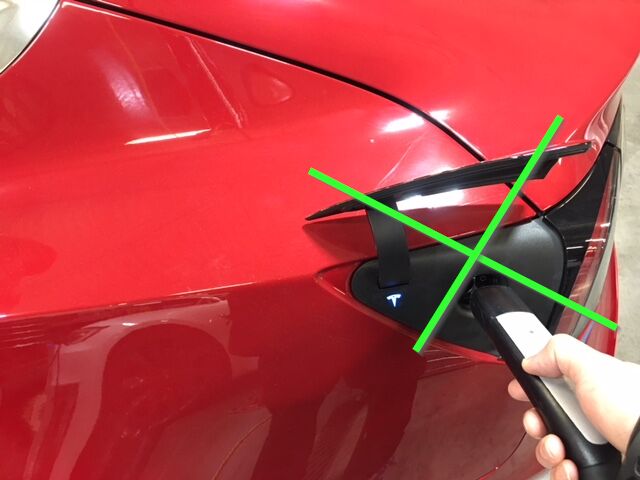

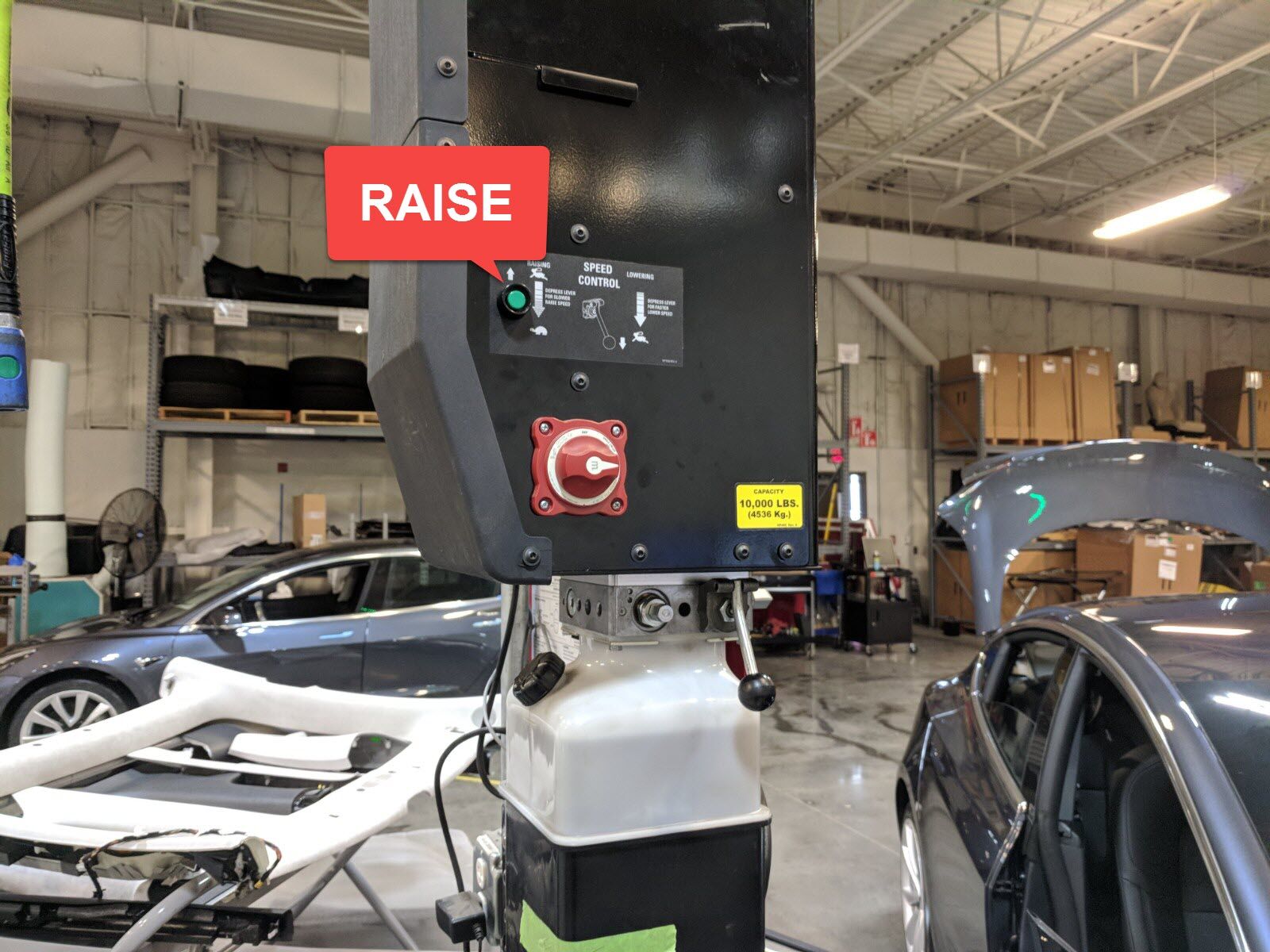

注确保车辆在升离地面前未处于充电状态,将空气悬架设置为“Jack 模式”(如有配备)
-
打开左前车门
-

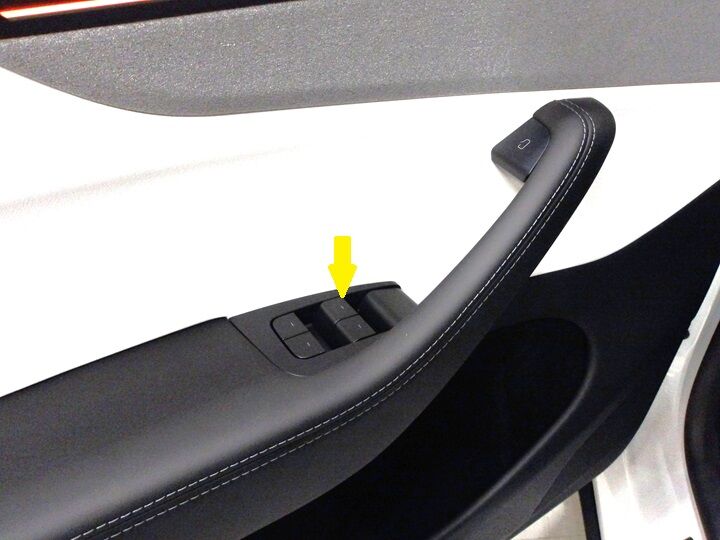

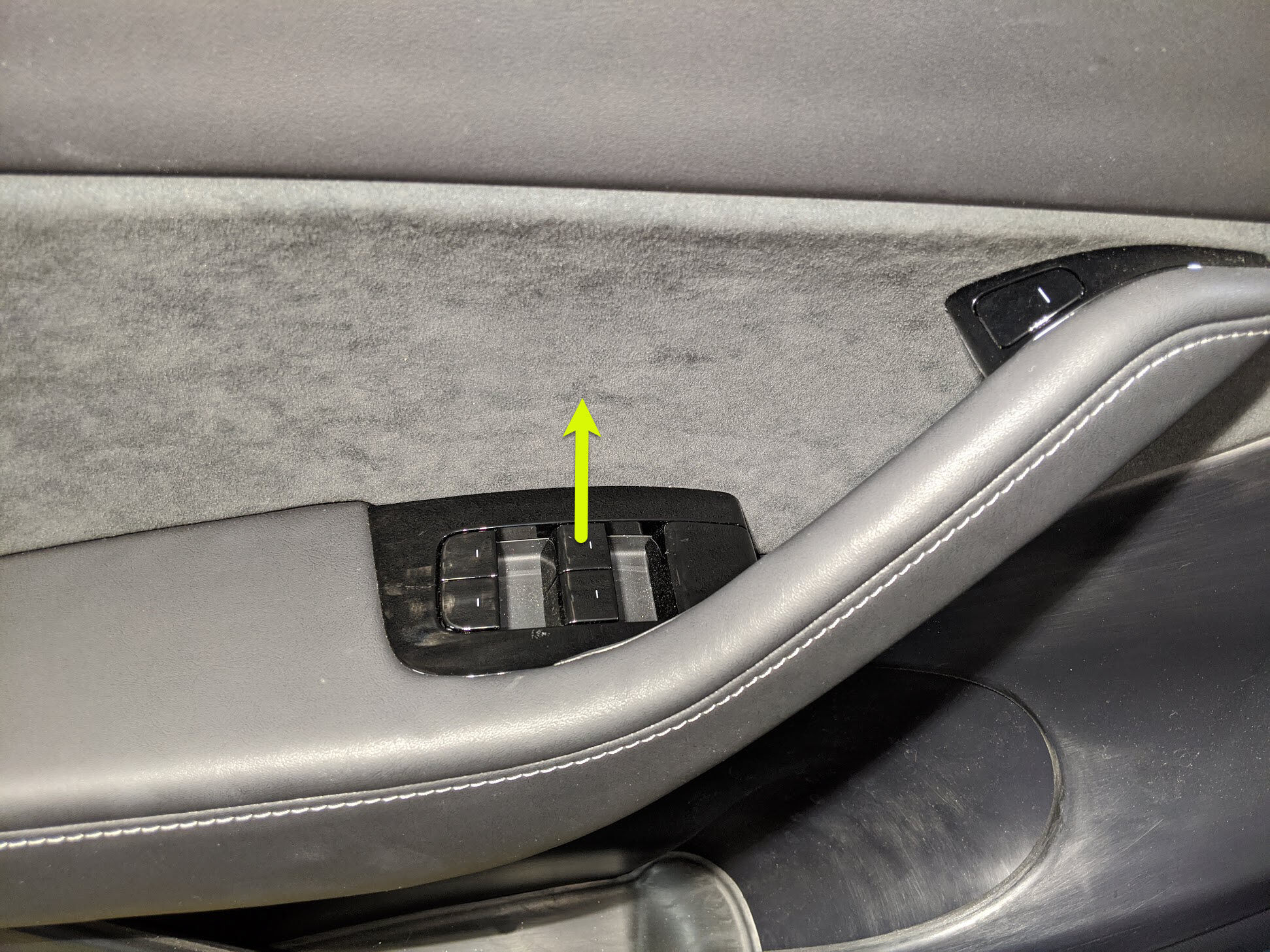

降下左前车窗
-
回正方向盘
-
将方向盘锁入位
注防止座椅受损
-

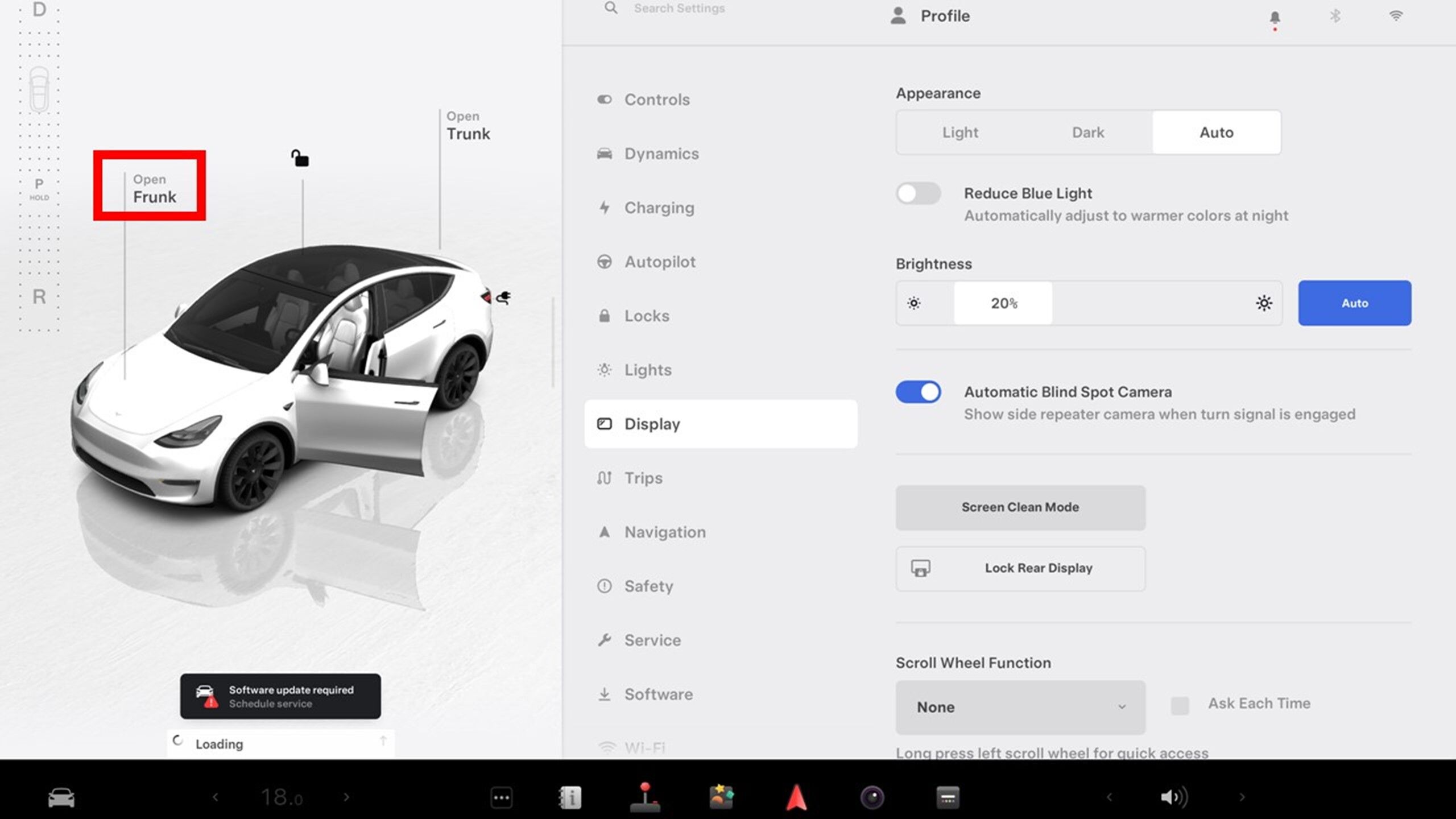

打开前备箱盖
-

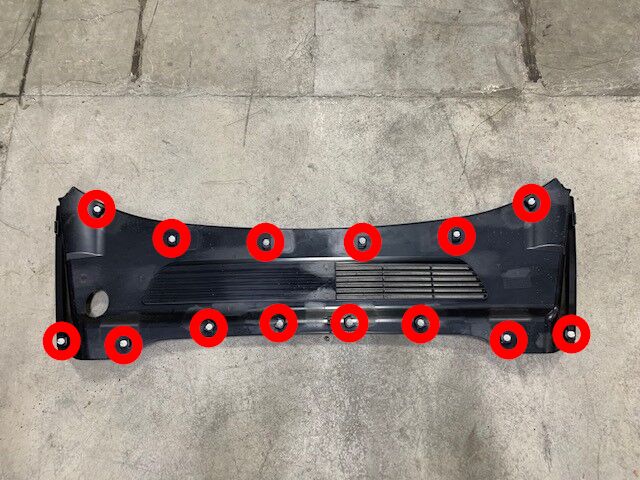

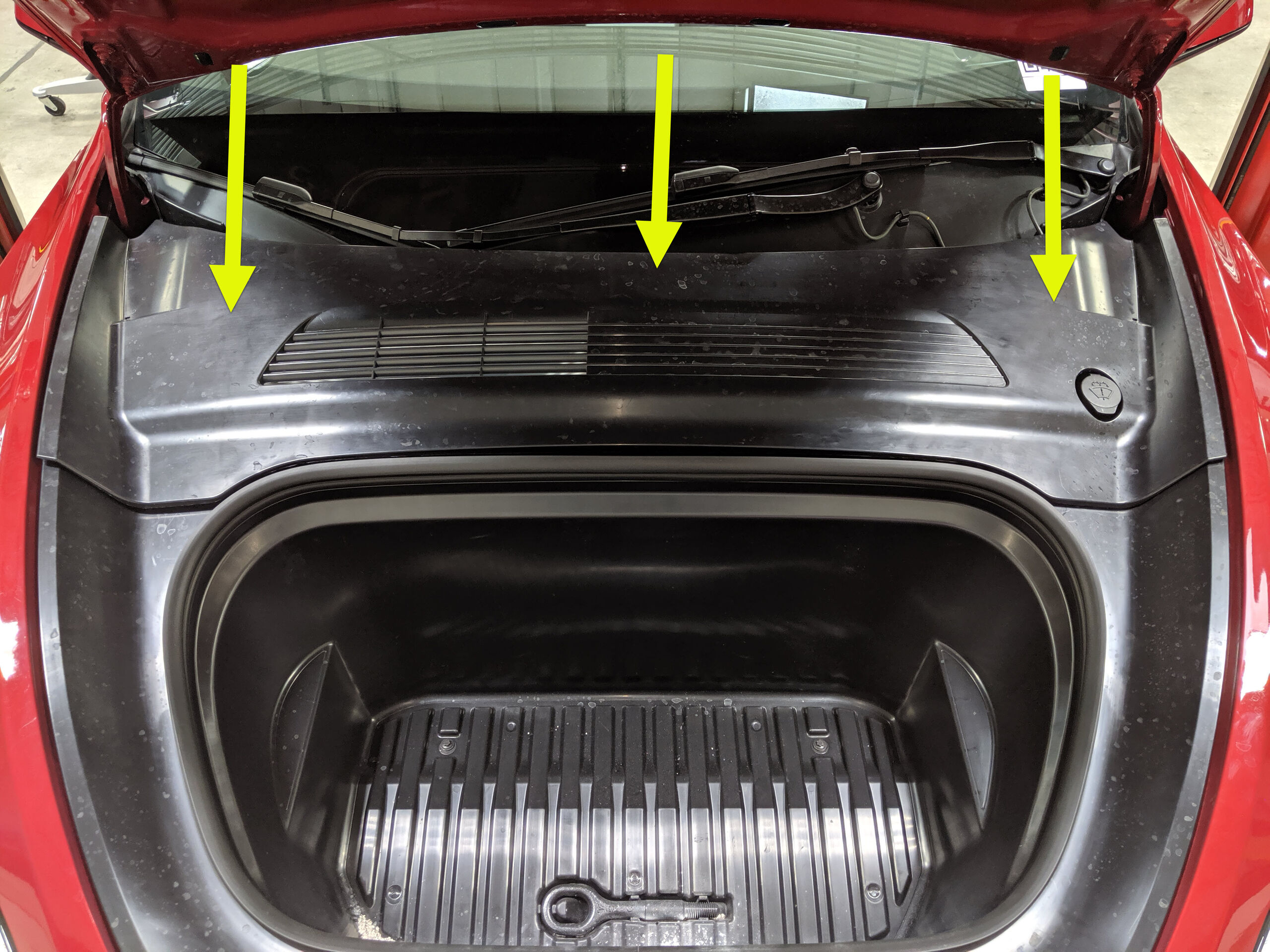

拆卸后挡板
注14 个卡子
-

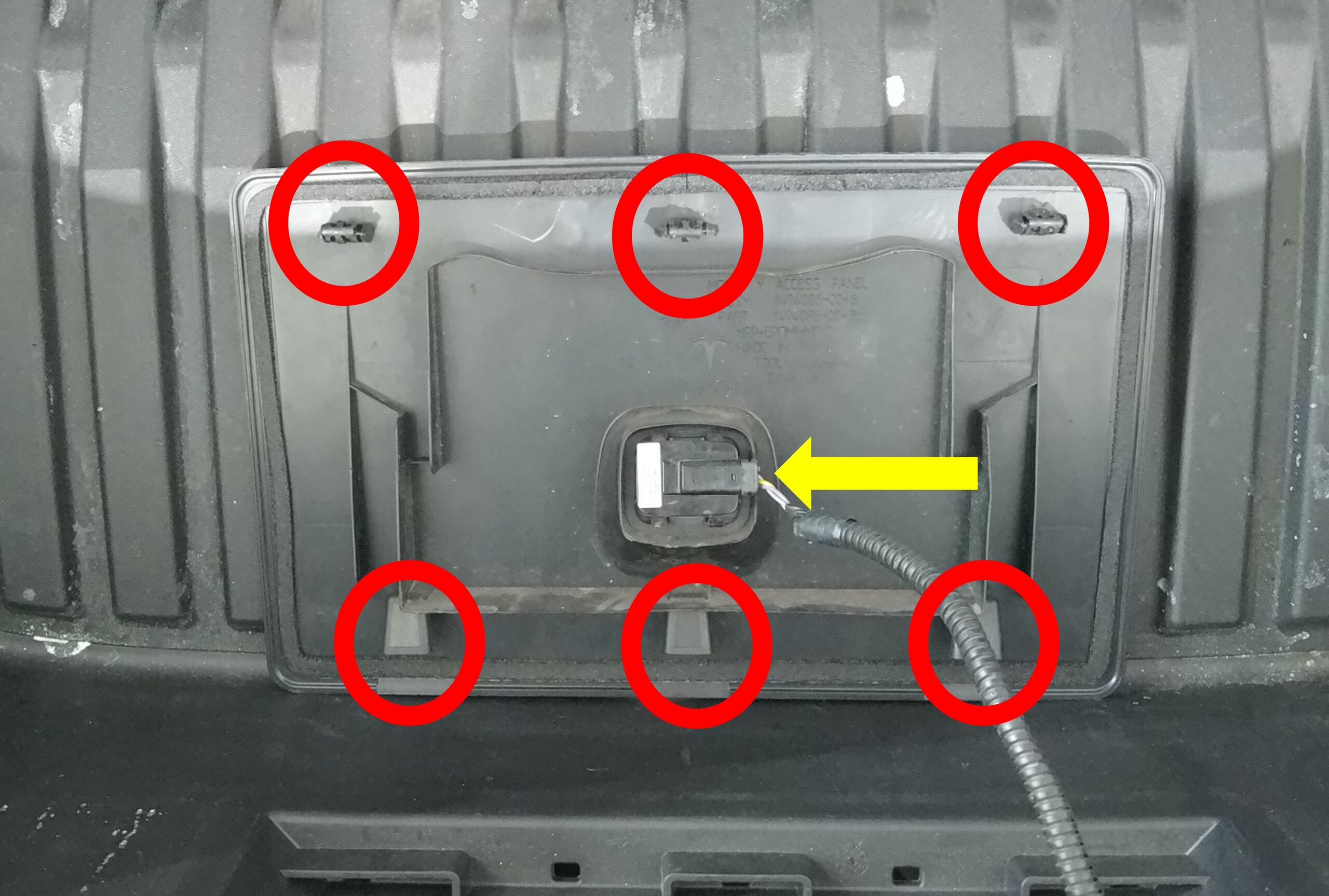

拆卸检修盖板
注3 个卡子,1 个连接器
-

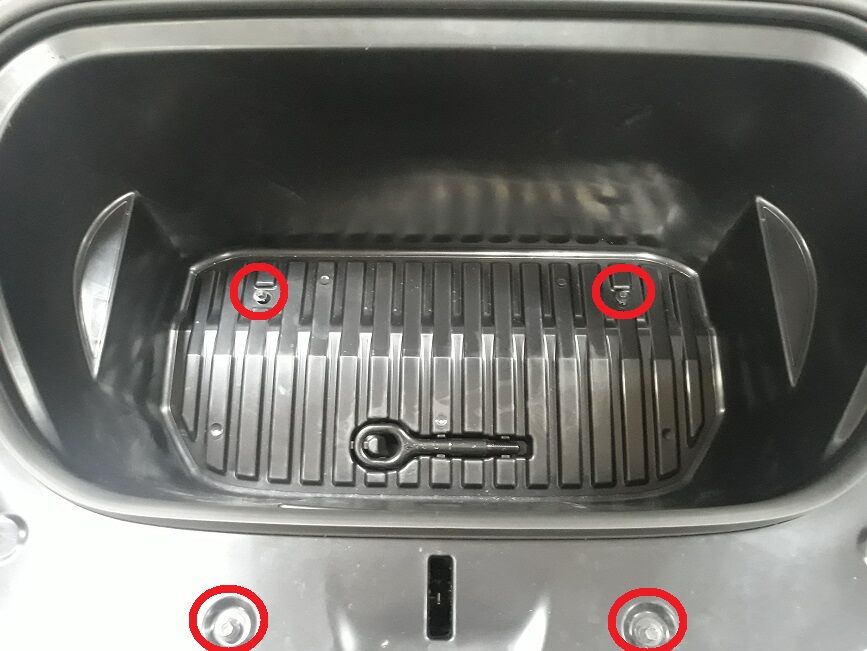

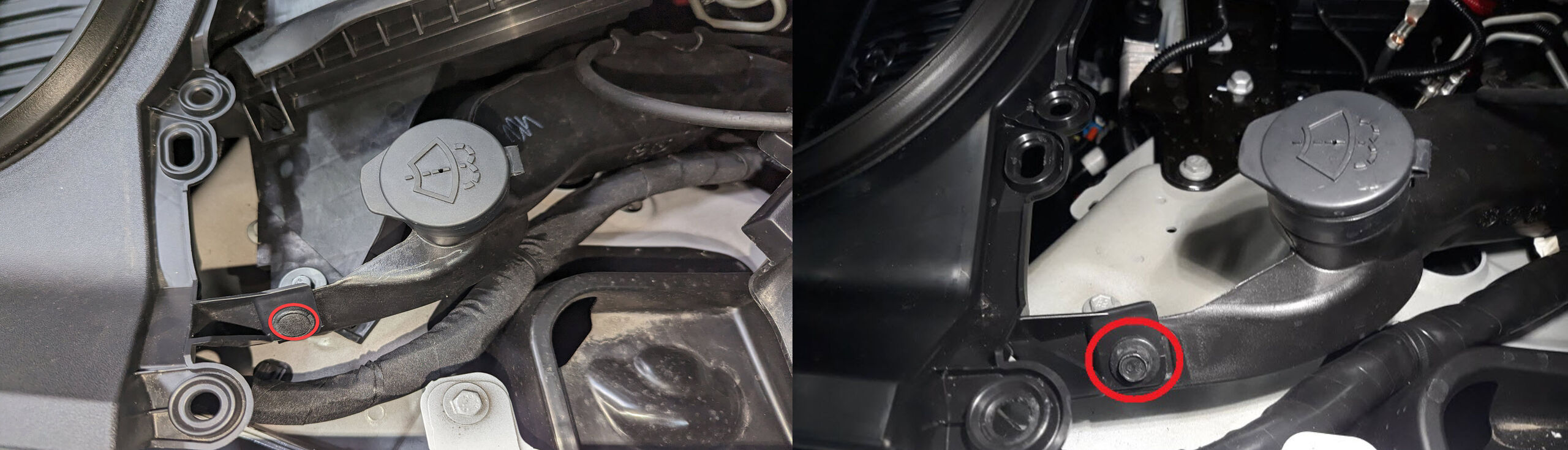

拆卸用于固定前备箱总成的紧固件
注5 个螺栓,10 毫米,5 Nm;新款车可能加装了 1 个将前备箱固定到储液罐颈部的推拉式卡子
-
将前备箱总成从车辆上拆下
注6 个卡子;更换损坏或丢失的卡子
-
拆卸将转向机总成固定到中间轴总成的螺栓
注1 个螺栓,13 毫米,18 Nm
-

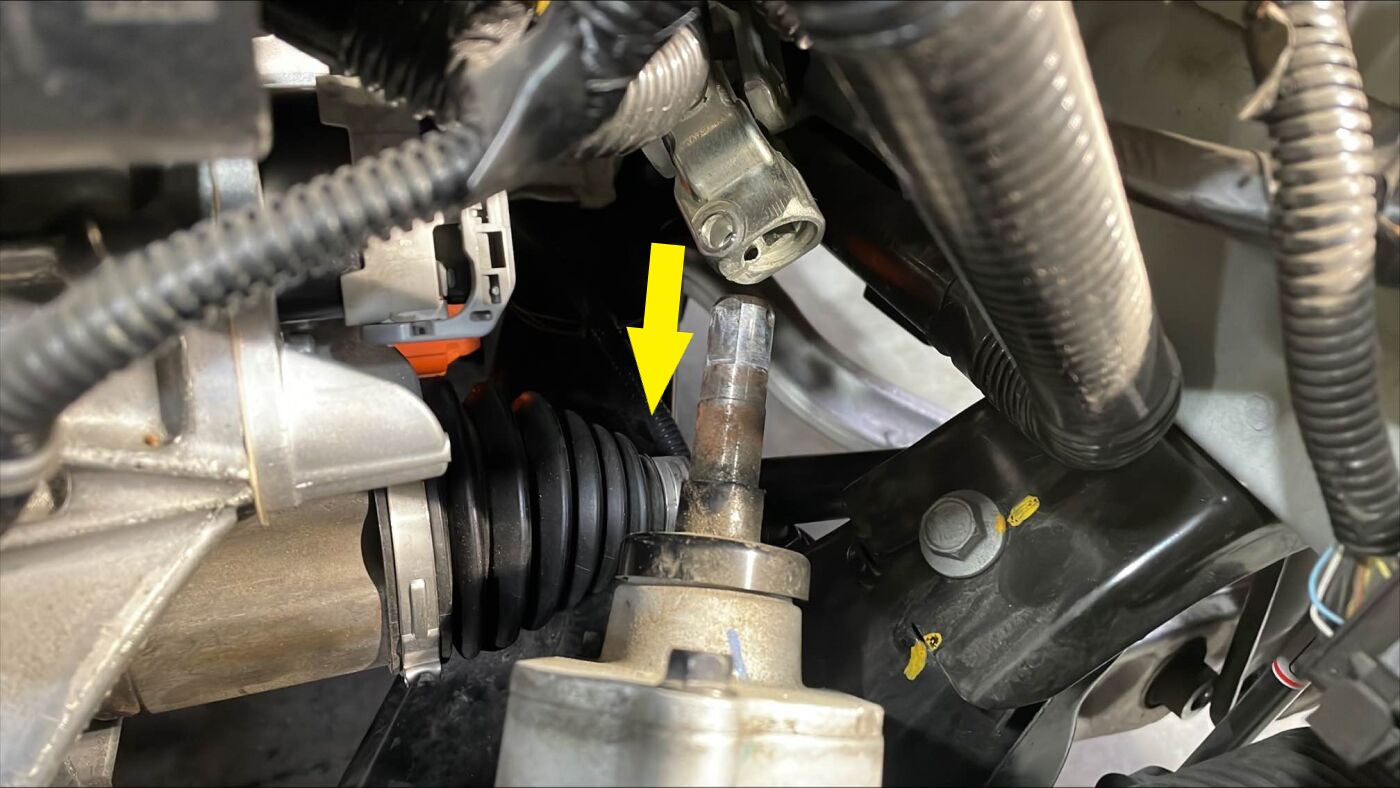

向上滑动电动转向柱,将其从转向机总成上拆下
-
在中央显示器上关闭车辆电源
注操作如下:Controls > Safety & Security > Vehicle Power > Power Off
-

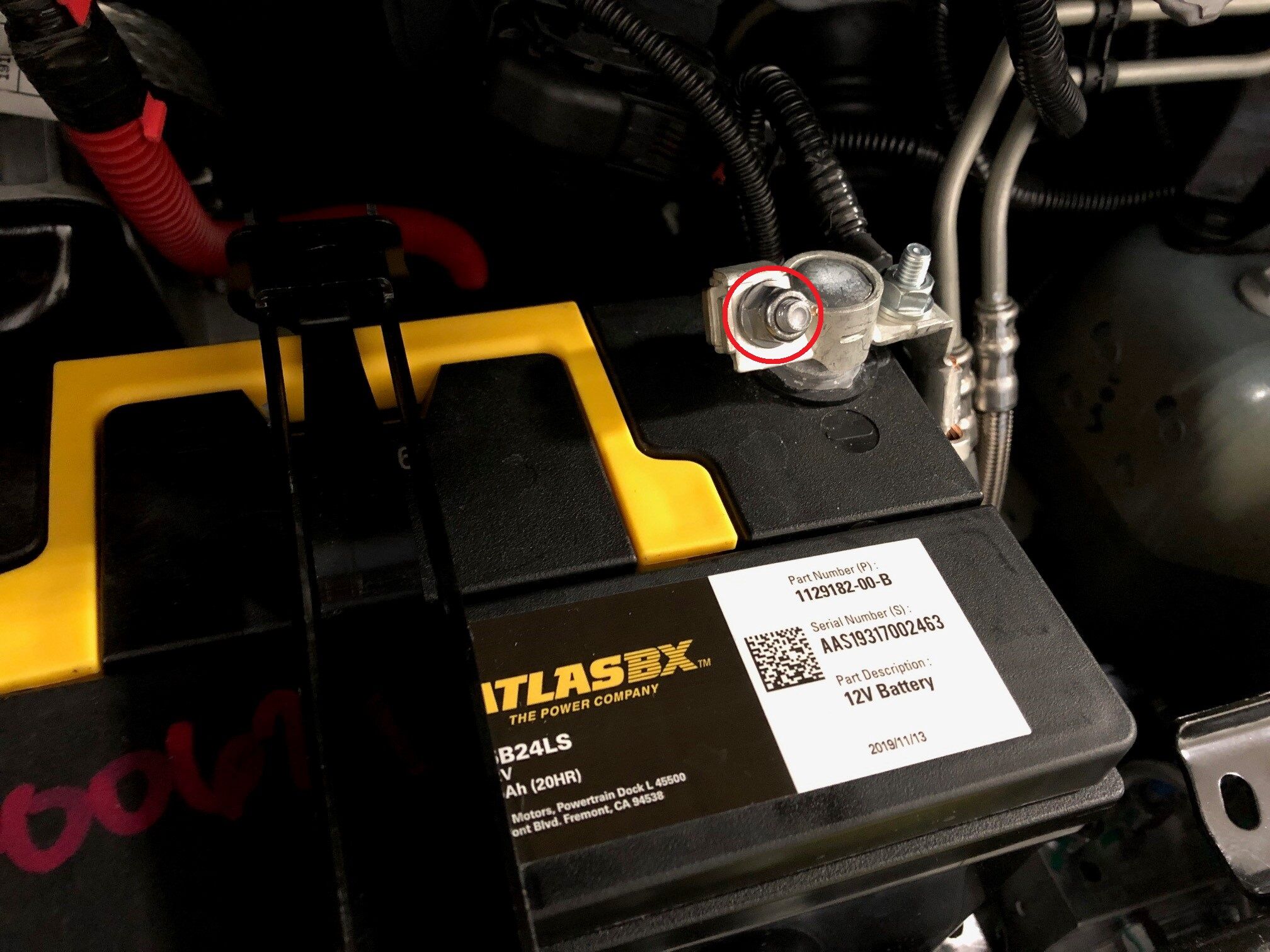

断开 12V 负极端子和紧急响应回路
注1 个螺母,10 毫米,6 Nm,1 个连接器;确保车辆处于驻车挡,温度控制系统关闭,断开 12V 电池之前车辆未充电;应先断开负极端子再断开紧急响应回路;等待 2 分钟,确保所有电路完全放电
-
断开转向机总成连接器
注2 个连接器;两级连接器;滑动红色锁片进行解锁,然后按住连接器释放装置将其断开
-

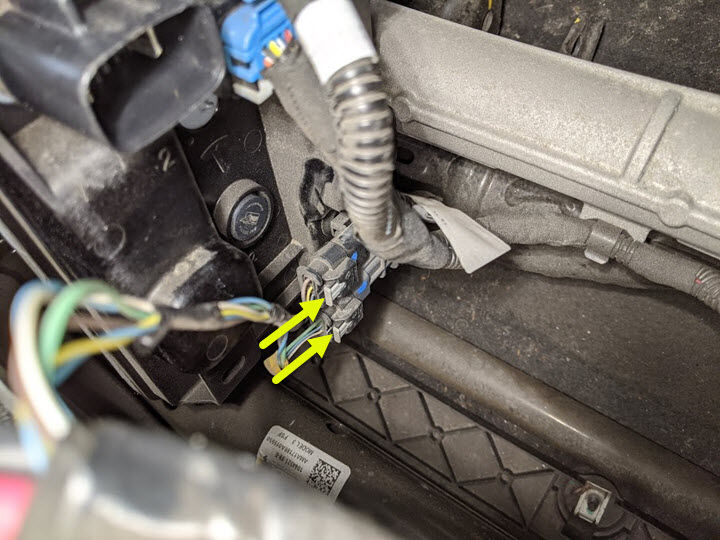

断开转向机构总成上的逻辑连接器
注2 个锁定连接器;切勿向下按红色锁片;拉动红色锁片使锁脱离;再次拉动松开连接器
-

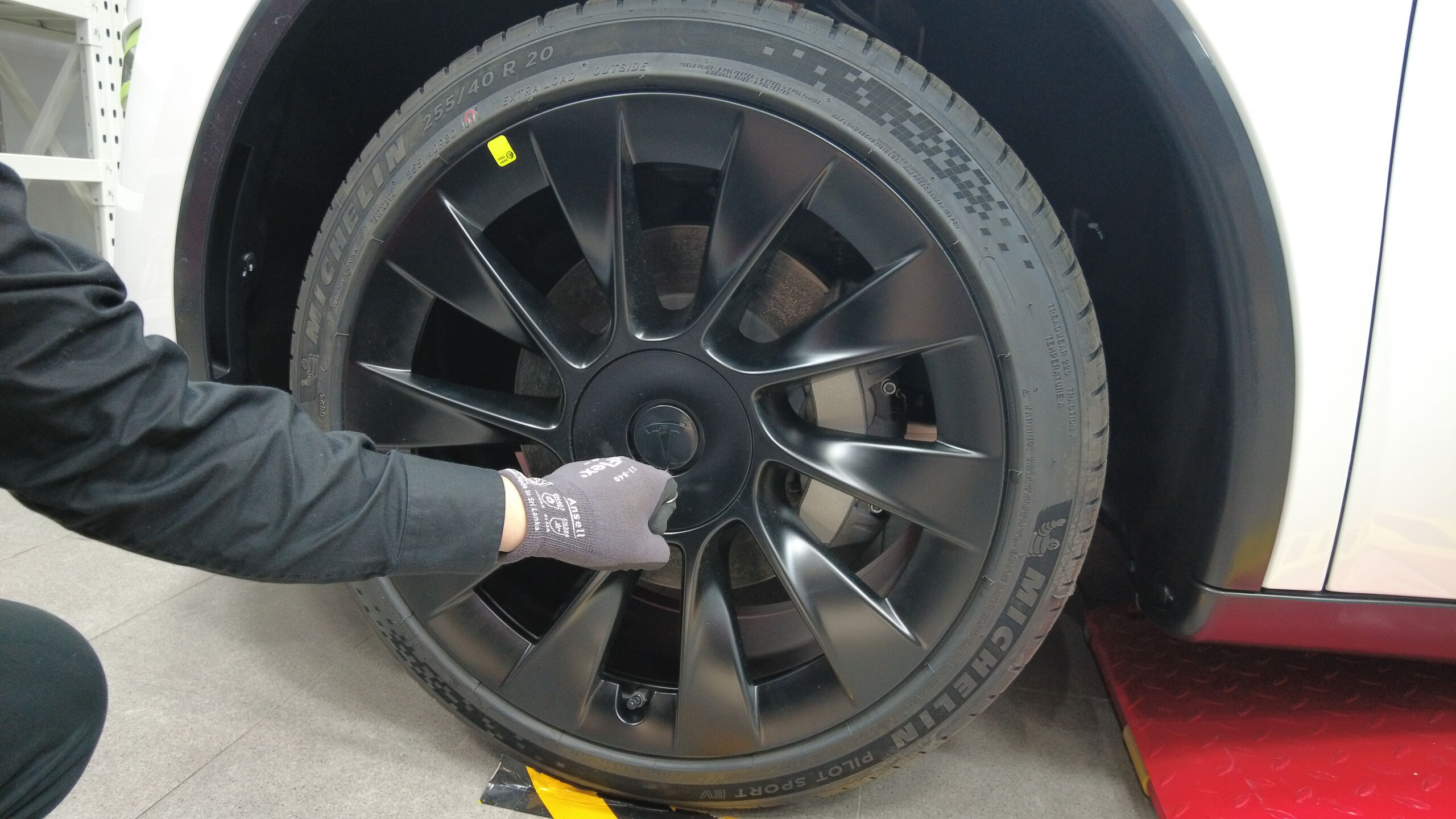

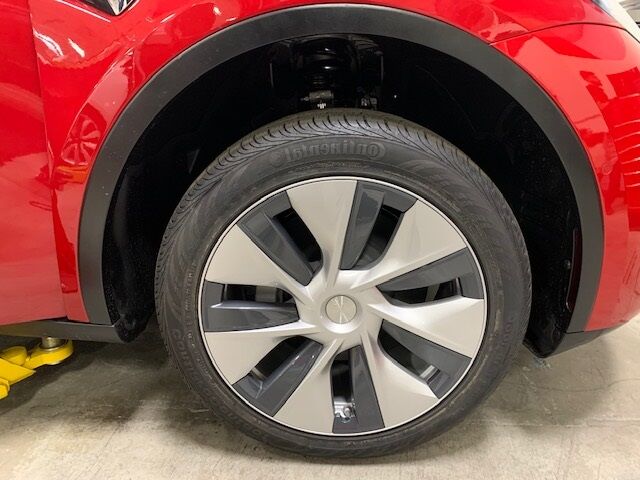

拆卸左前轮毂盖
注1 个盖子;用双手轻轻拉动轮毂盖以松开卡子;轮毂可能配备中心盖
-
拆卸右前轮毂盖
注1 个盖子;用双手轻轻拉动轮毂盖以松开卡子;轮毂可能配备中心盖
-

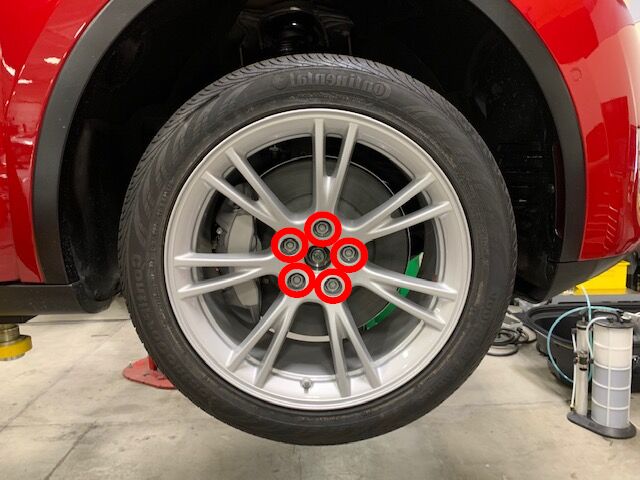

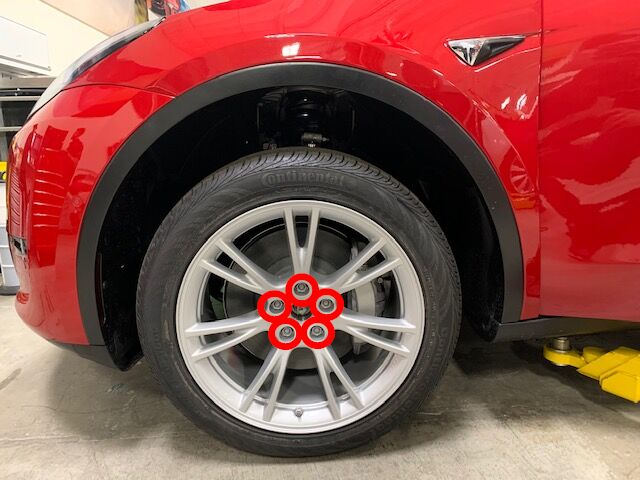

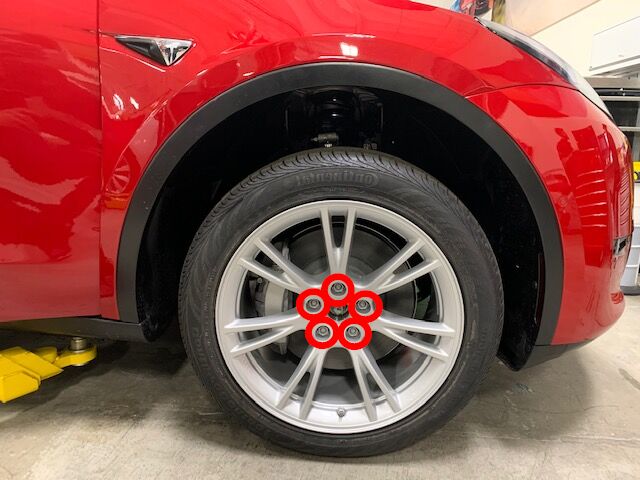

松开右前轮毂
注5 个螺母,21 毫米,175 Nm
-
松开左前轮毂
注5 个螺母,21 毫米,175 Nm
-
部分升起车辆,然后将举升机降落至锁止位
注将车辆设置到适宜的作业高度;务必在听到两侧的锁发出清晰的锁止声之后再降下,否则车辆可能会发生侧倾
-
拆卸左前轮毂
注5 个螺母,21 毫米,175 Nm
-

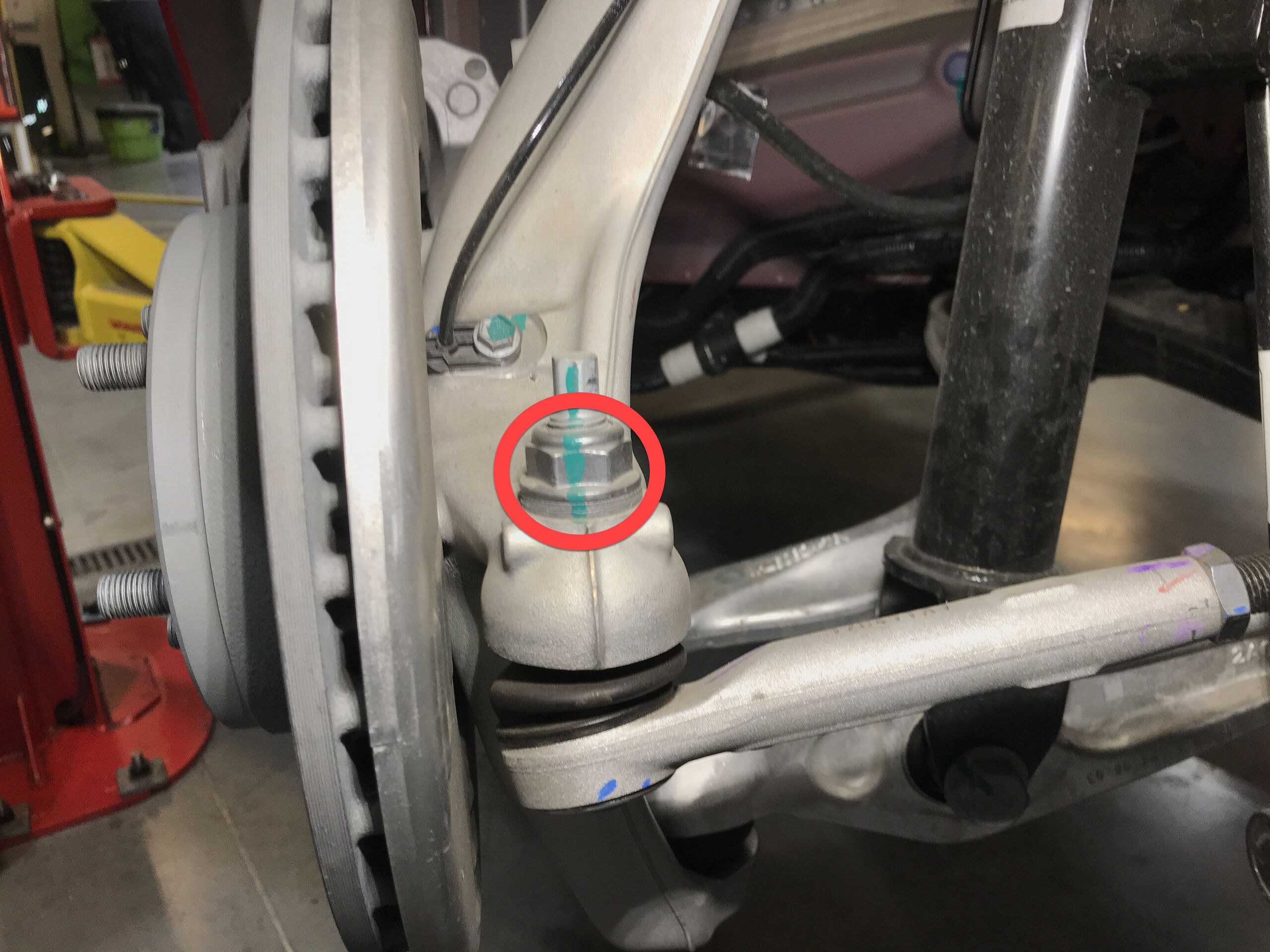

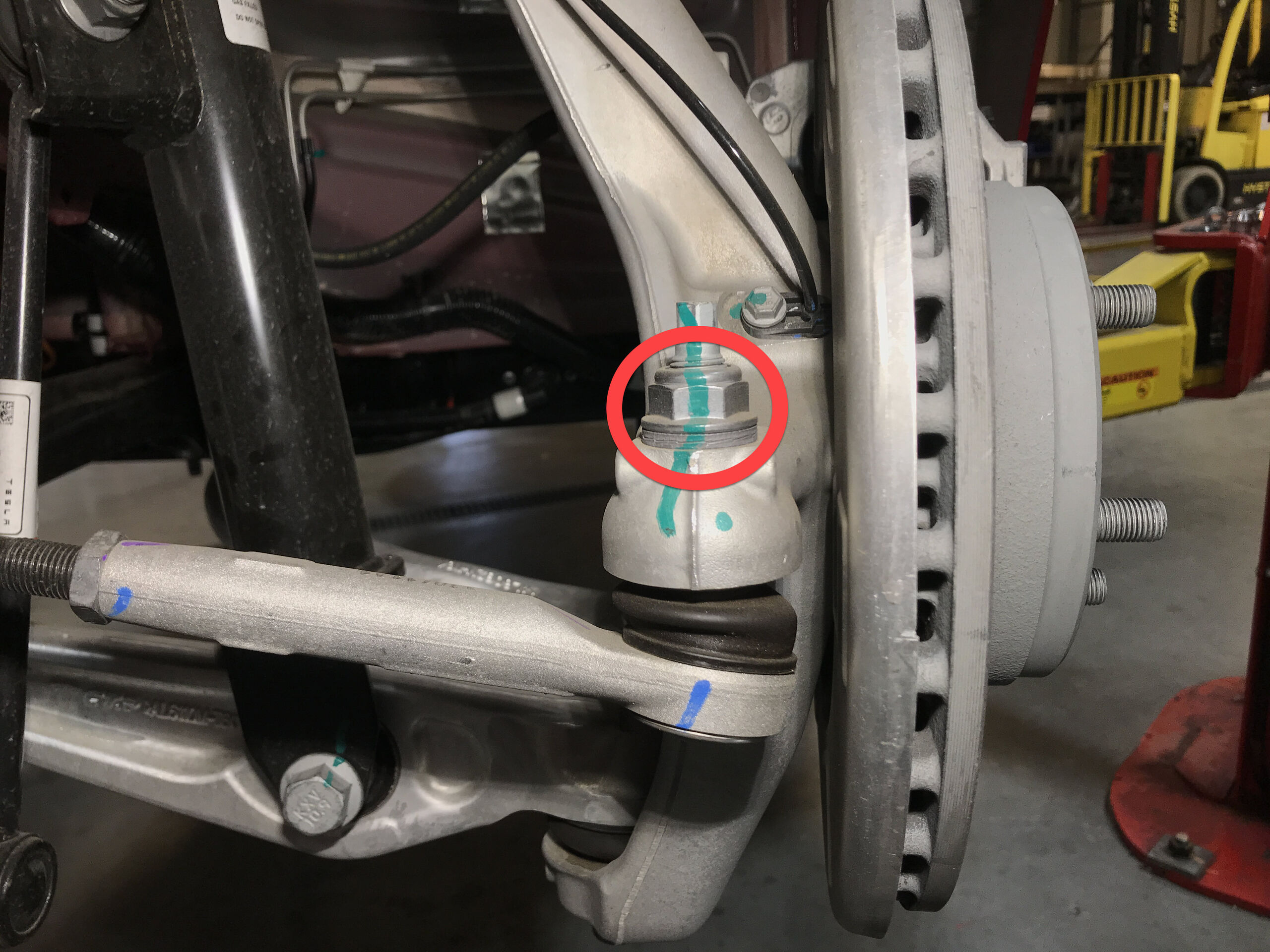

拆下将左横拉杆球头固定到转向节的螺母
注1 个自锁螺母,22 毫米,180 Nm;拆下后弃用
-

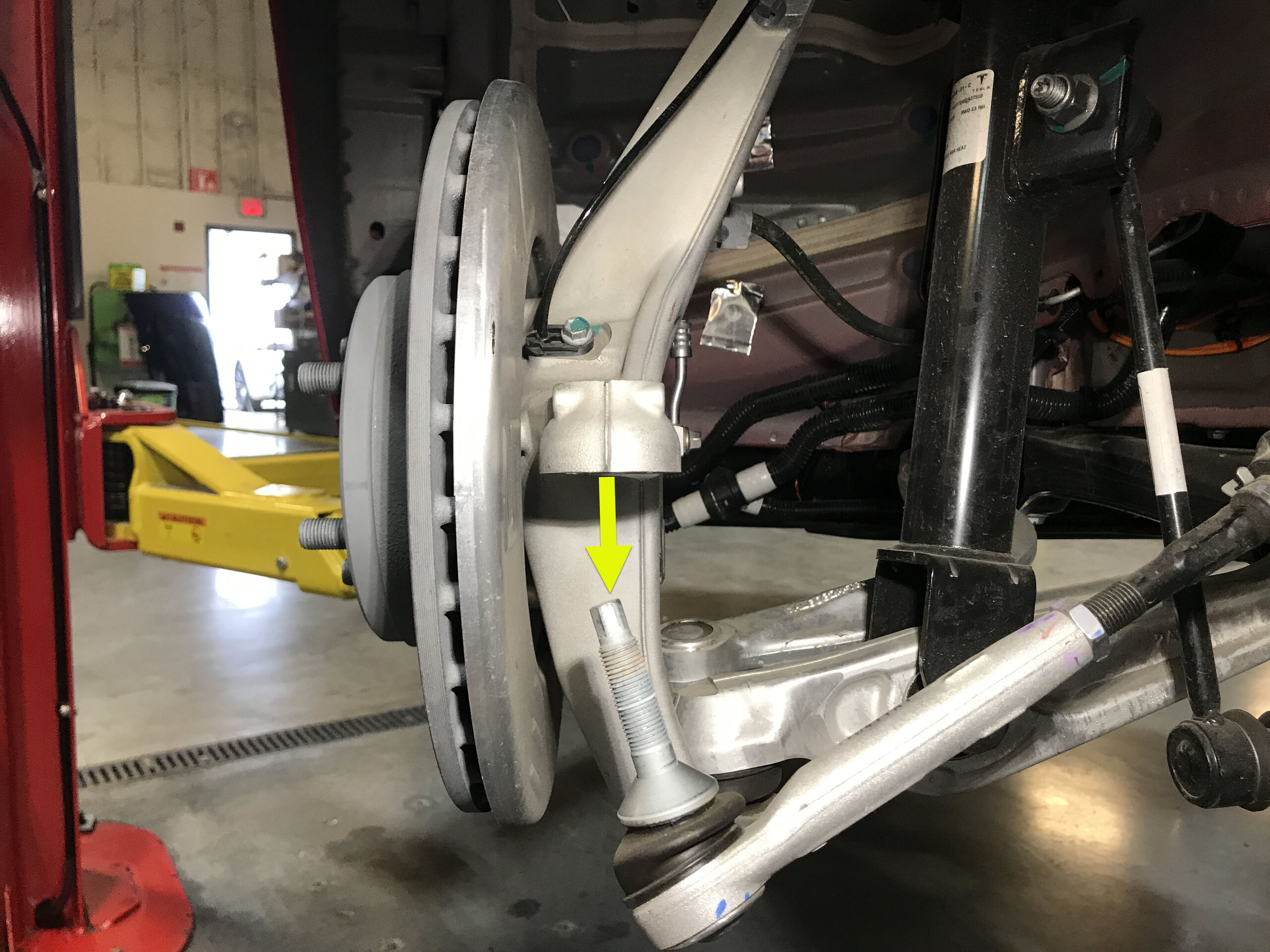

将左横拉杆球头从转向节上拆下
-
拆卸右前轮毂
注5 个螺母,21 毫米,175 Nm
-
拆下将右横拉杆球头固定到转向节的螺母
注1 个自锁螺母,22 毫米,180 Nm;拆下后弃用
-
将右横拉杆球头从转向节上拆下
-
完全升起车辆,然后将举升机降低至锁止位
注将车辆设置到适宜的作业高度;务必在听到两侧的锁发出清晰的锁止声后再降下,否则车辆可能会发生侧倾
-

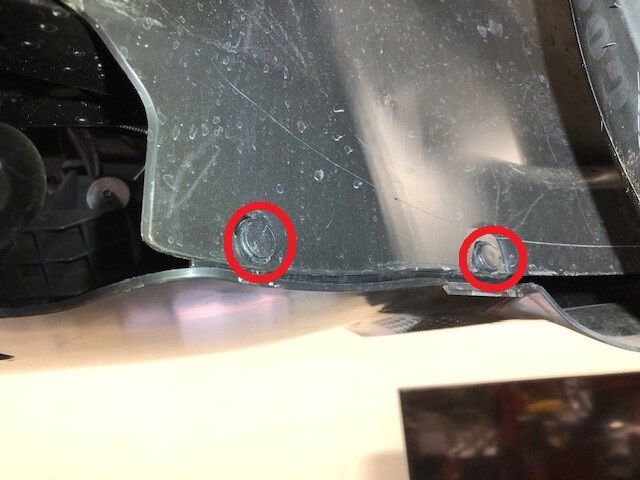

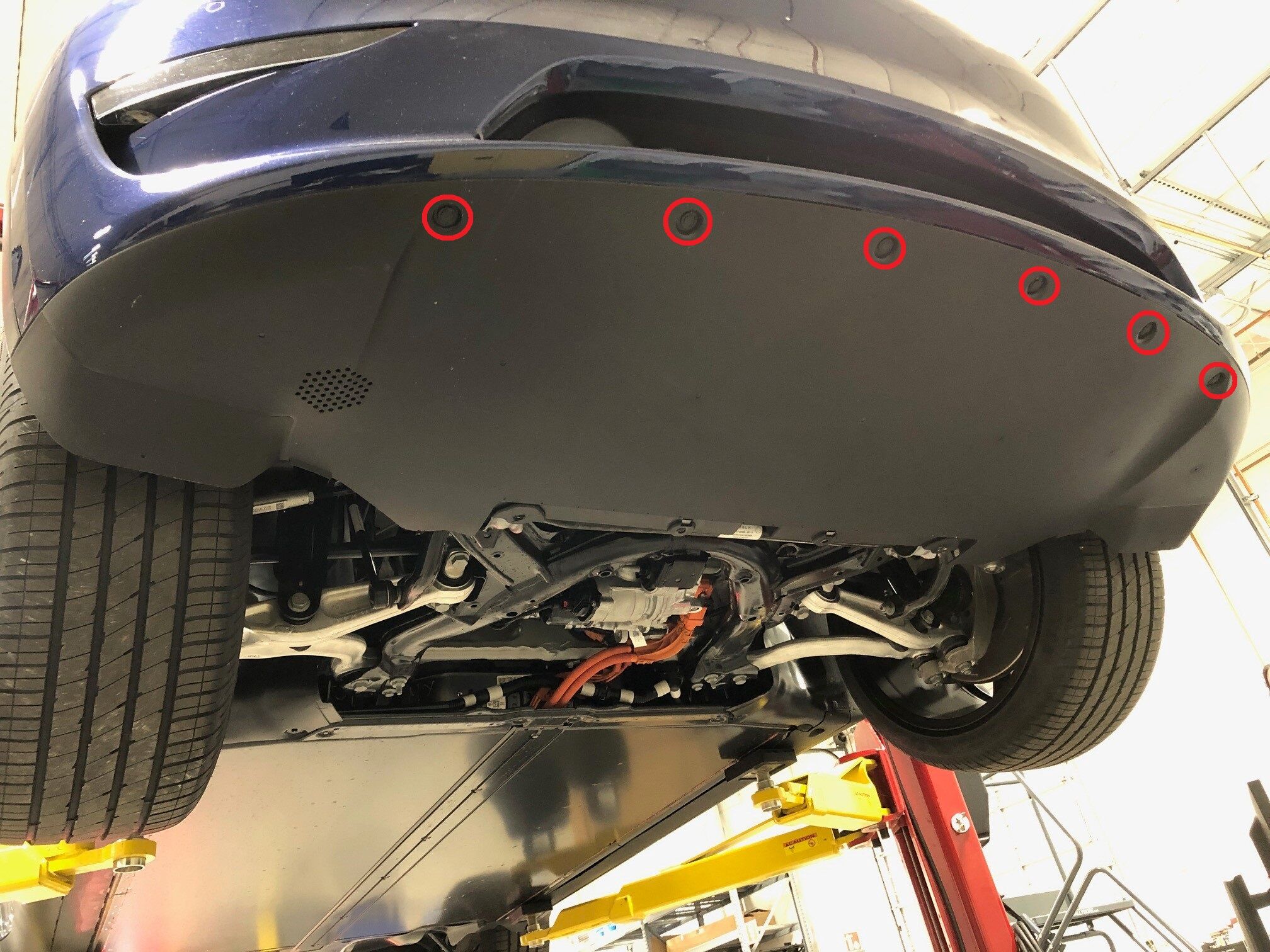

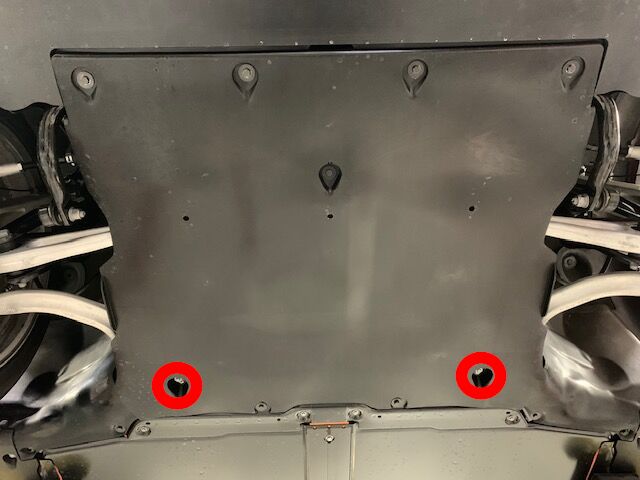

从前流线型护板上拆下外侧紧固件
注7 个螺栓,10 毫米,5 Nm
-
拆卸剩余螺母,然后从车辆上拆下前流线型护板
注2 个螺母,15 毫米,5 Nm
-

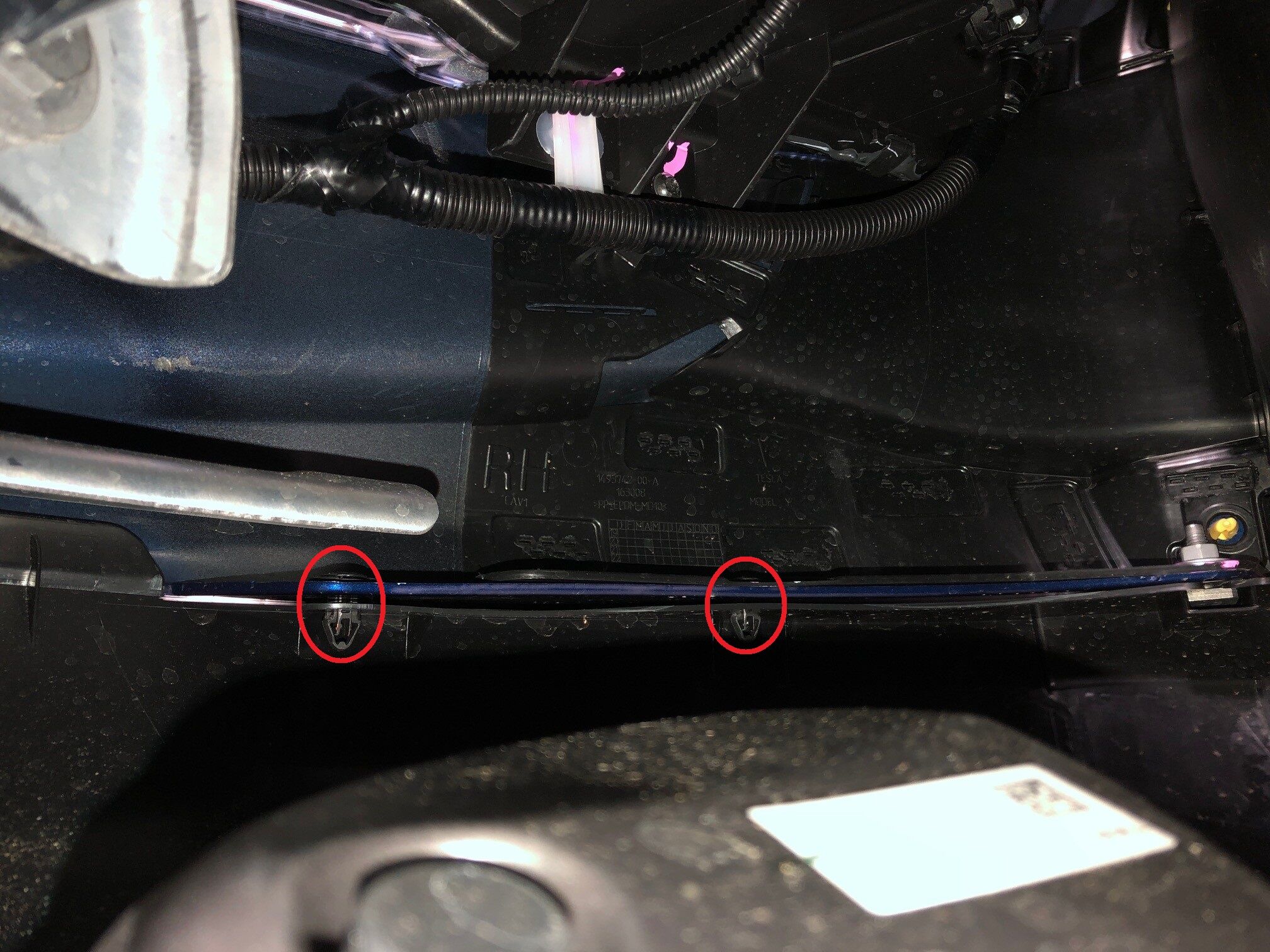

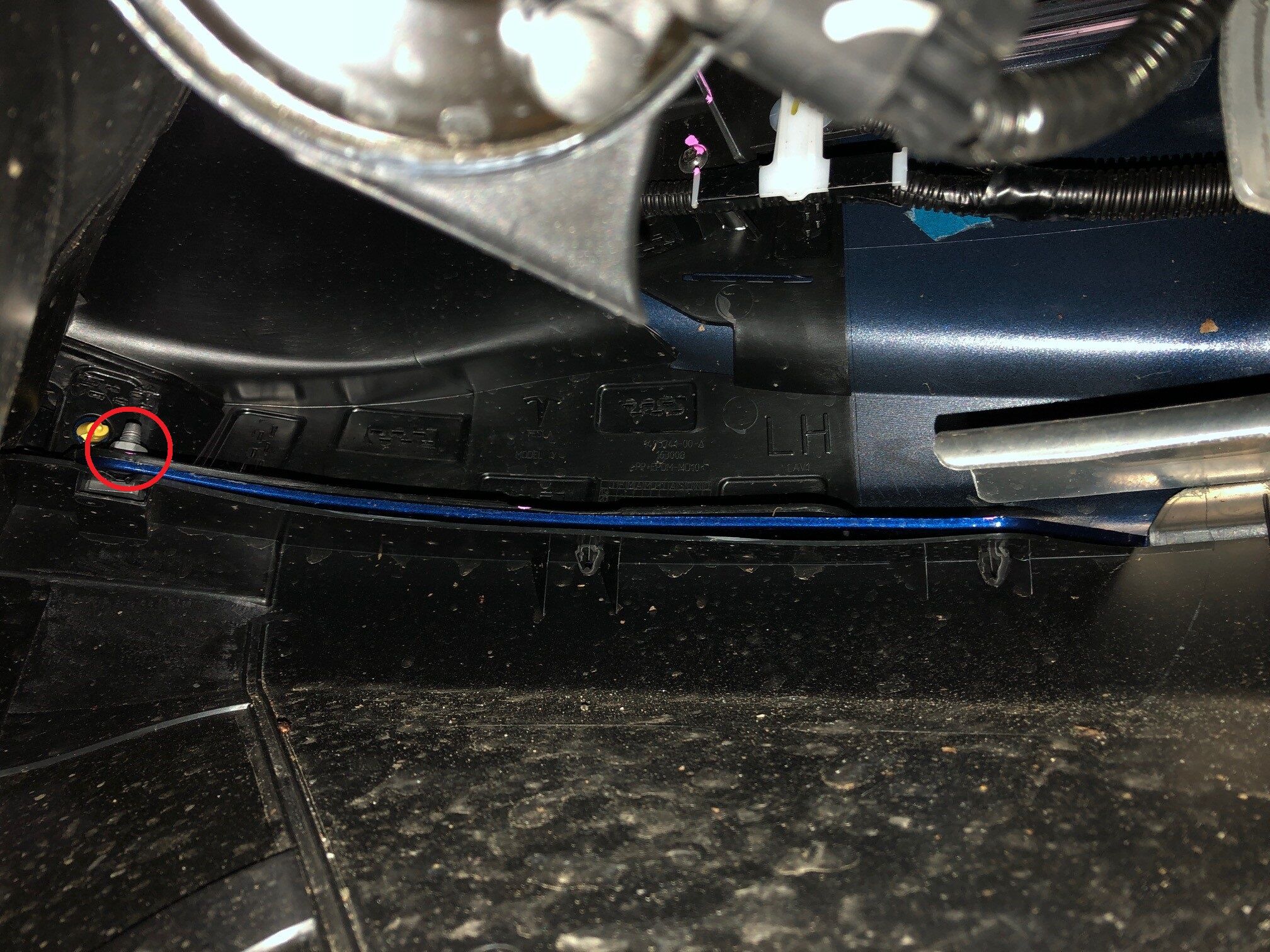

拆下将前裙板固定到 LH 轮毂内衬的夹子
注3 个卡子
-
拆下将前裙板固定到 RH 轮毂内衬的夹子
注3 个卡子
-

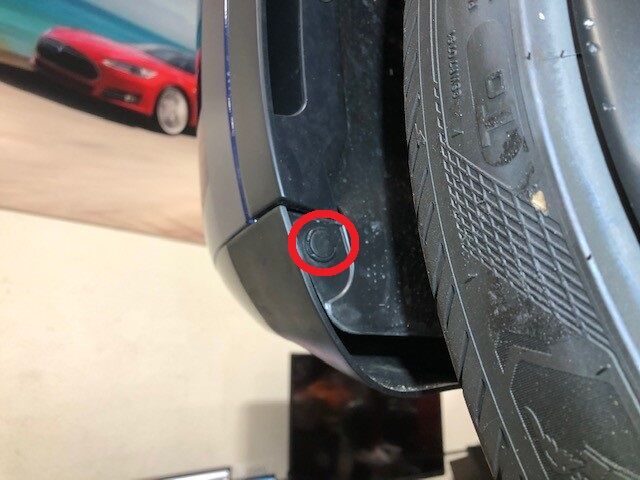

拆下将前裙板 RH 角固定到前饰板的螺母
注1 个螺母,10 毫米,3 Nm
-
拆下将前裙板 RH 角固定到前饰板的夹子
注2 个夹子
-
拆下将前裙板 LH 角固定到前饰板的螺母
注1 个螺母,10 毫米,3 Nm
-
拆下将前裙板 LH 角固定到前饰板的夹子
注2 个夹子
-
拆卸将前裙板固定到前饰板的卡子,然后拆下前裙板
注6 个夹子,建议请助手帮忙
-
从副框架上拆下 FDU 旁路软管夹子
注1 个卡子
-

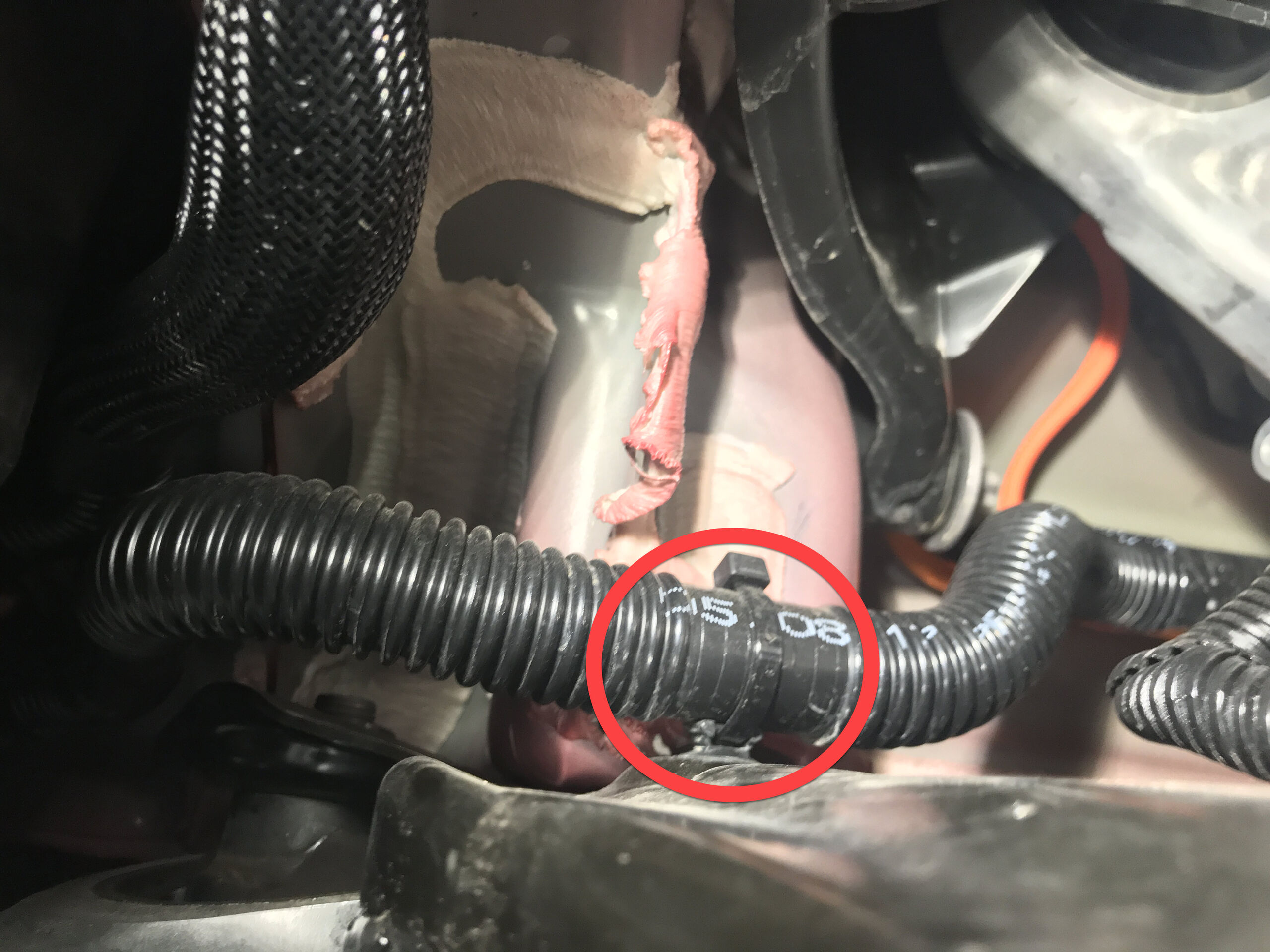

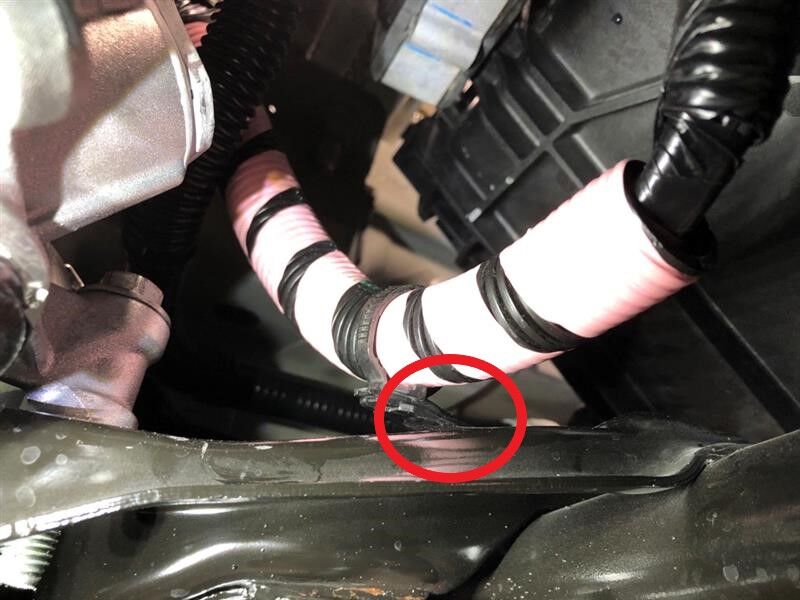

拆下将前部线束固定到前副框架的夹子
注1 个卡子
-

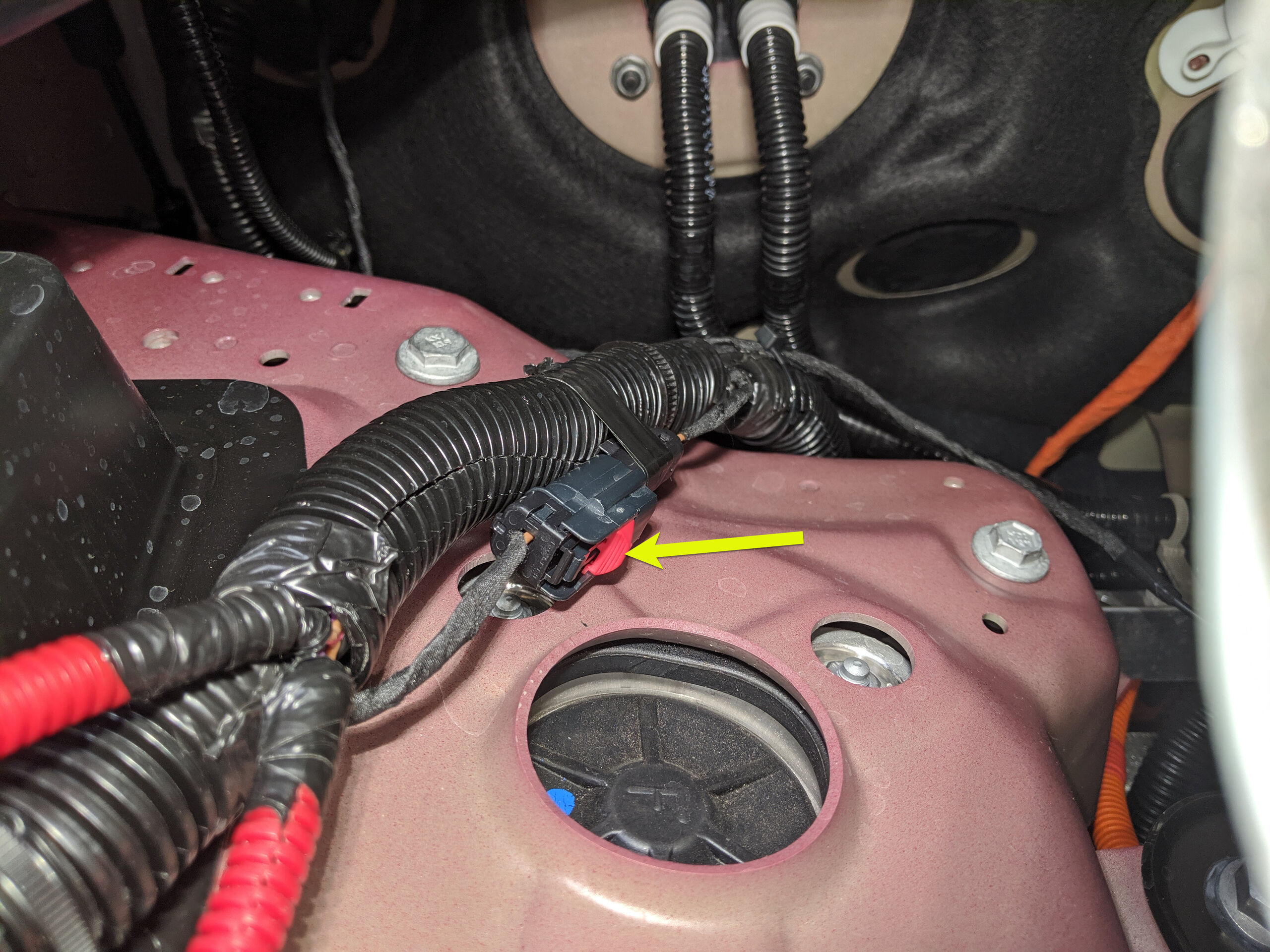

断开喇叭总成上的连接器
注2 个连接器
-

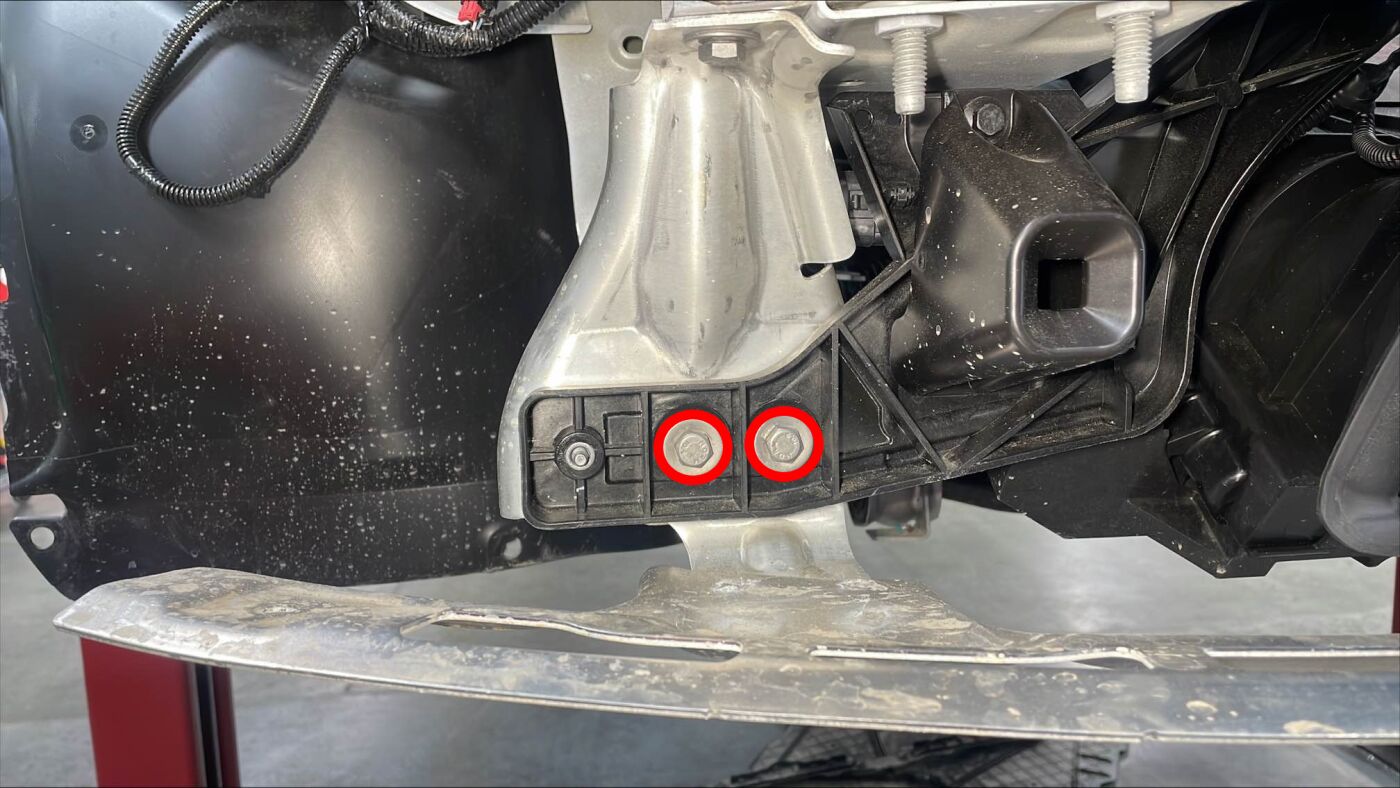

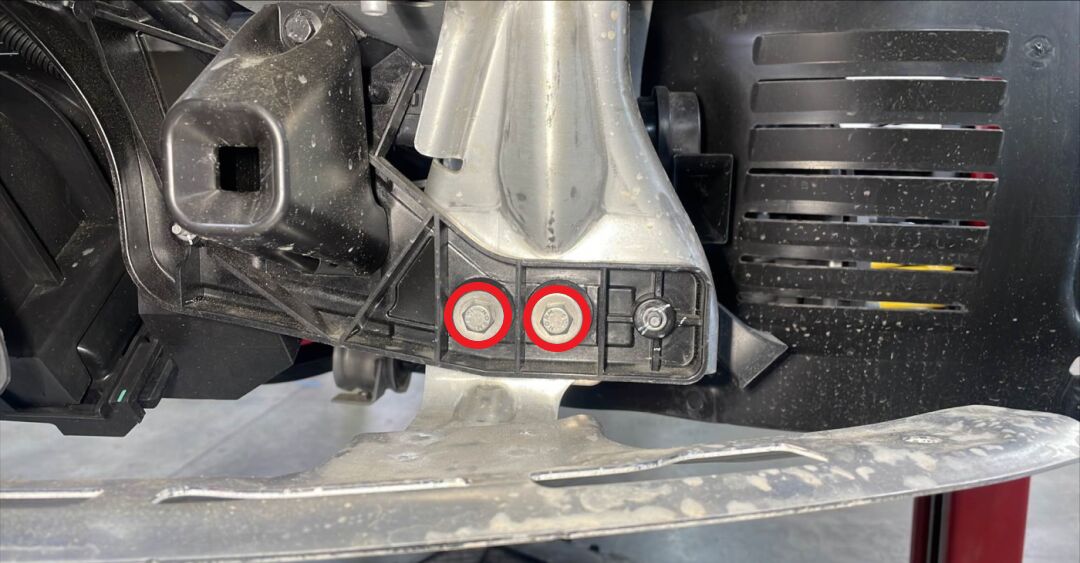

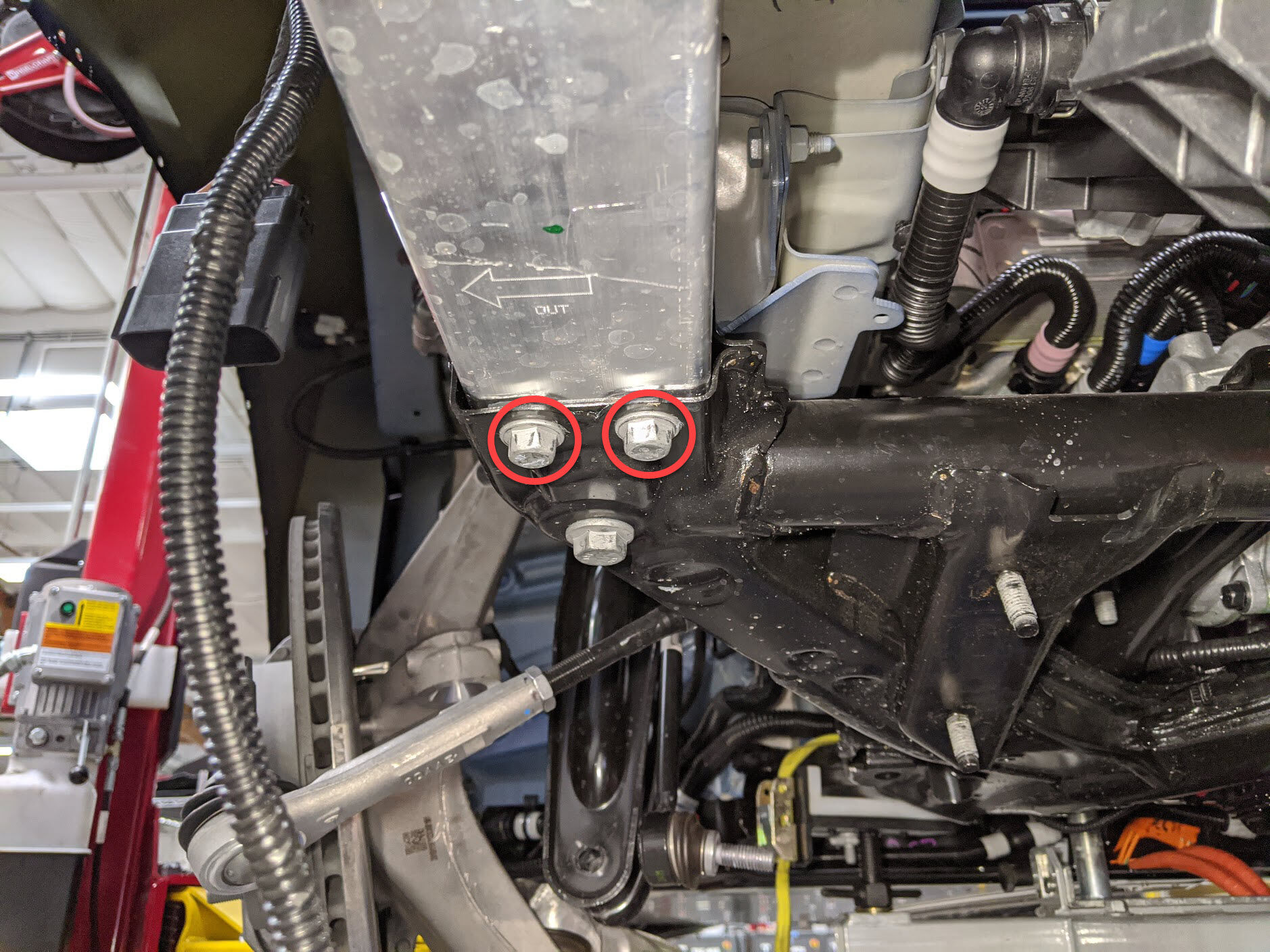

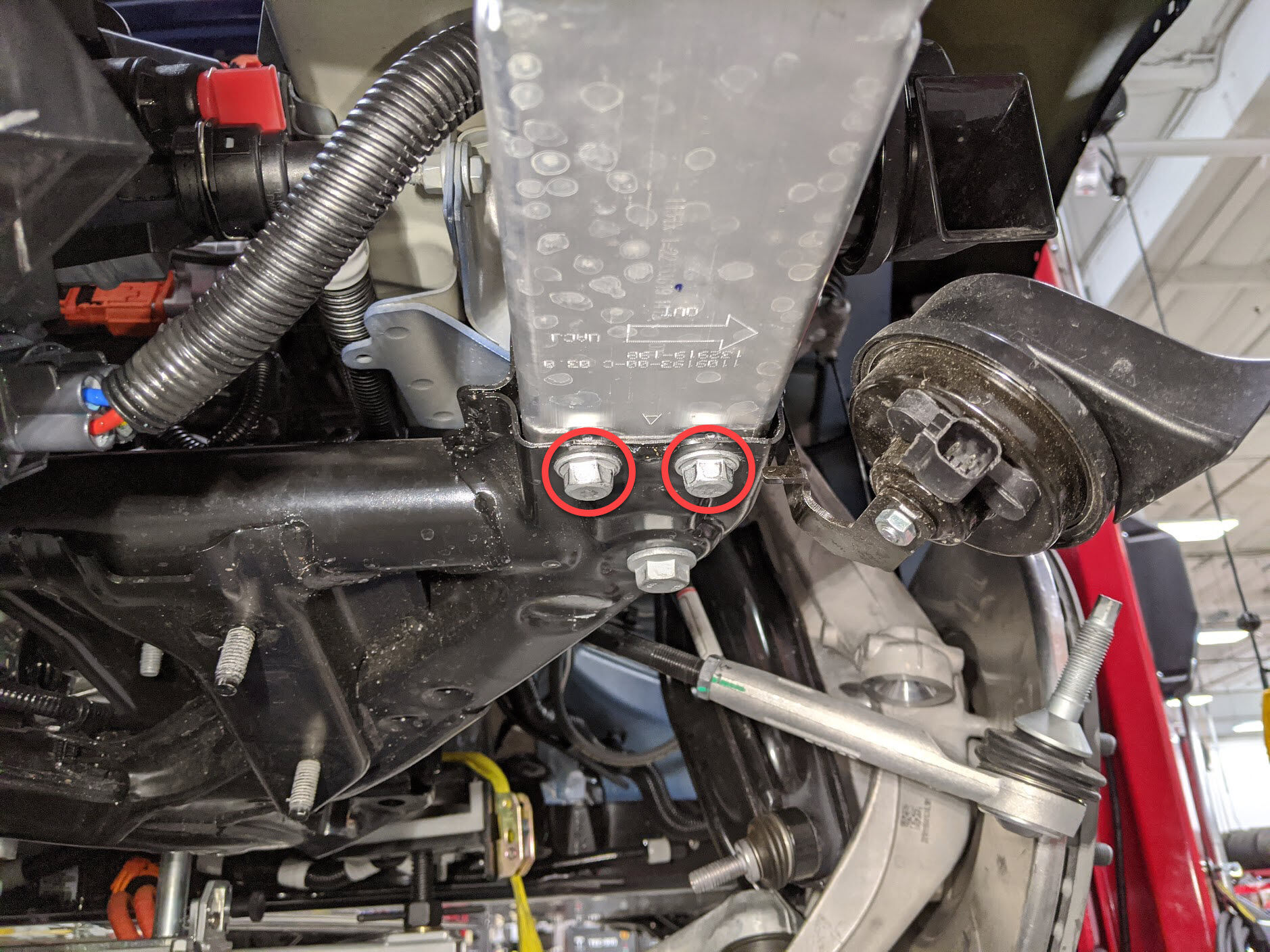

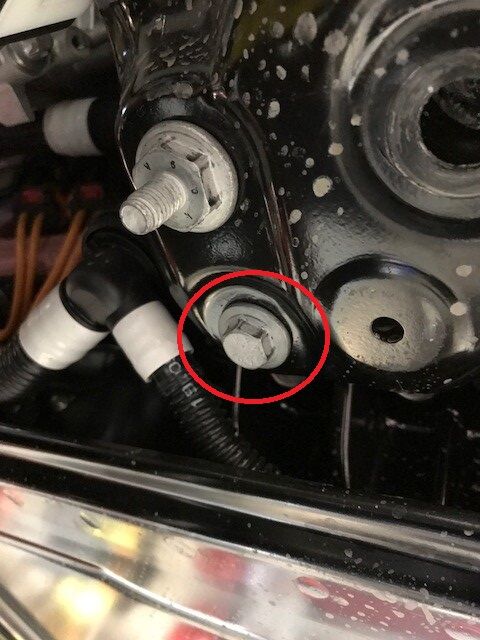

拆下将前端支架固定到左前副车架防撞罐总成的螺栓
注2 个螺栓,13 毫米,16 Nm
-

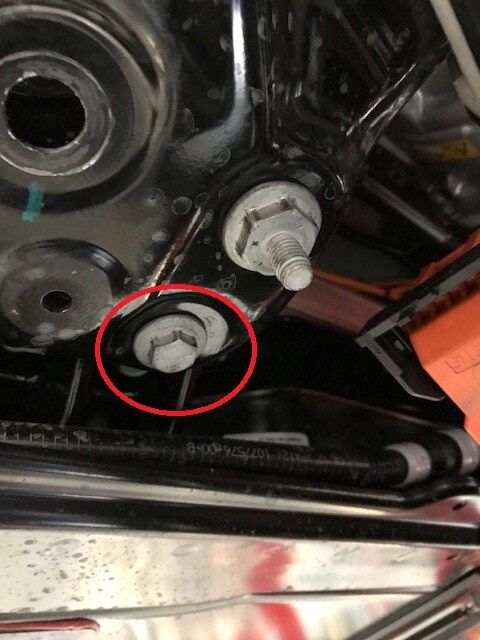

拆下将前端支架固定到右前副车架防撞罐总成的螺栓
注2 个螺栓,13 毫米,16 Nm
-

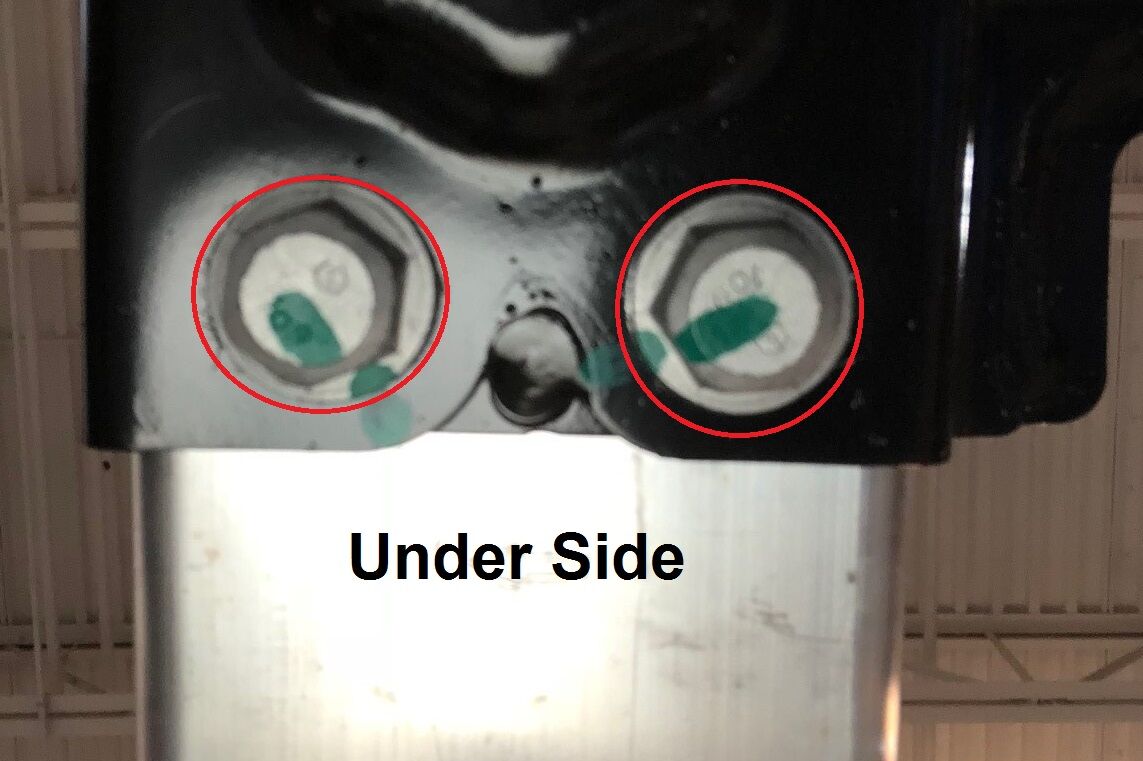

松开将前副车架固定到左前副车架防撞罐总成的螺栓
注2 个螺栓,15 毫米,53 Nm;这样有助于安装副车架
-
松开将前副车架固定到右前副车架防撞罐总成的螺栓
注2 个螺栓,15 毫米,53 Nm;这样有助于安装副车架
-

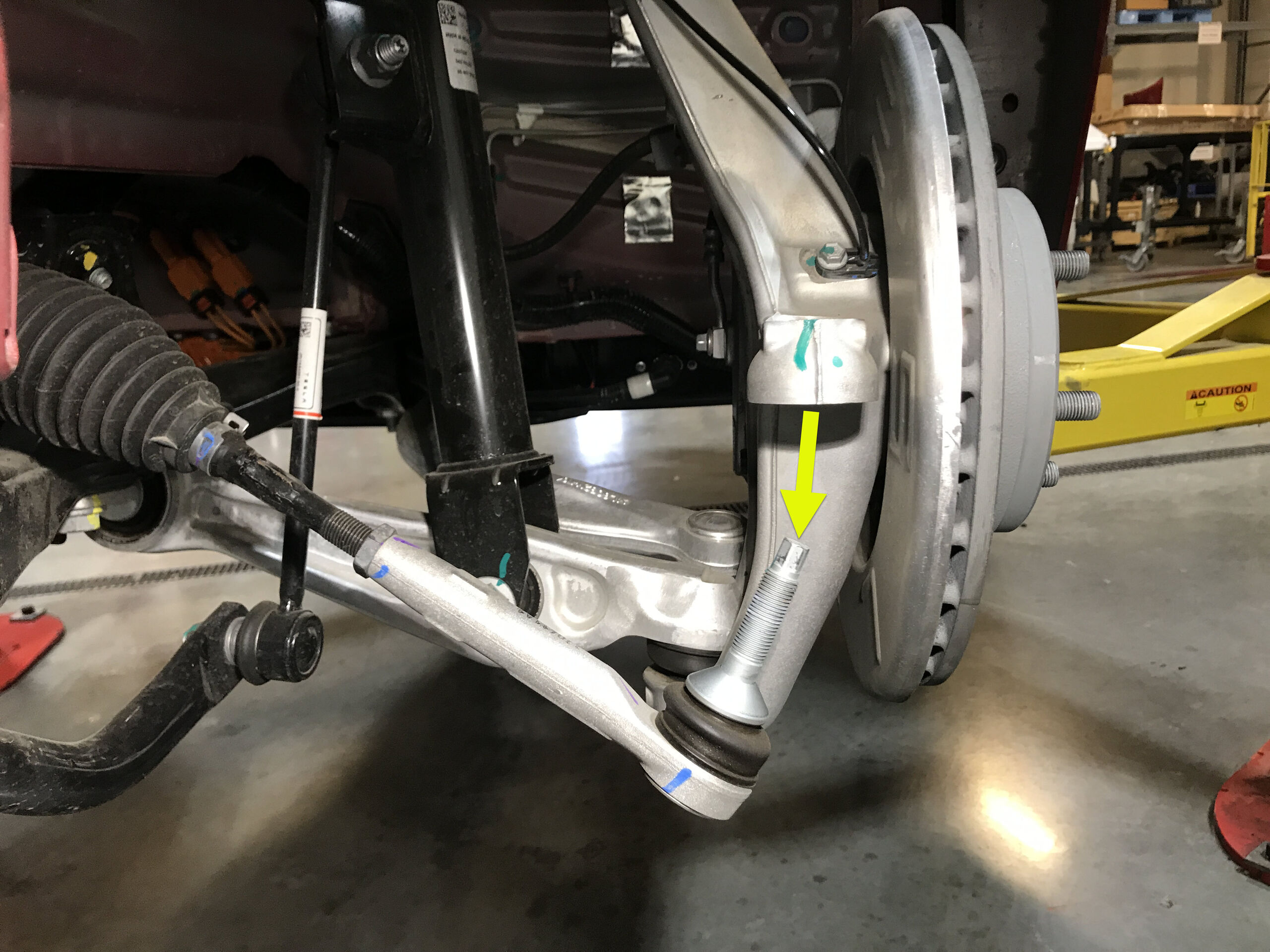

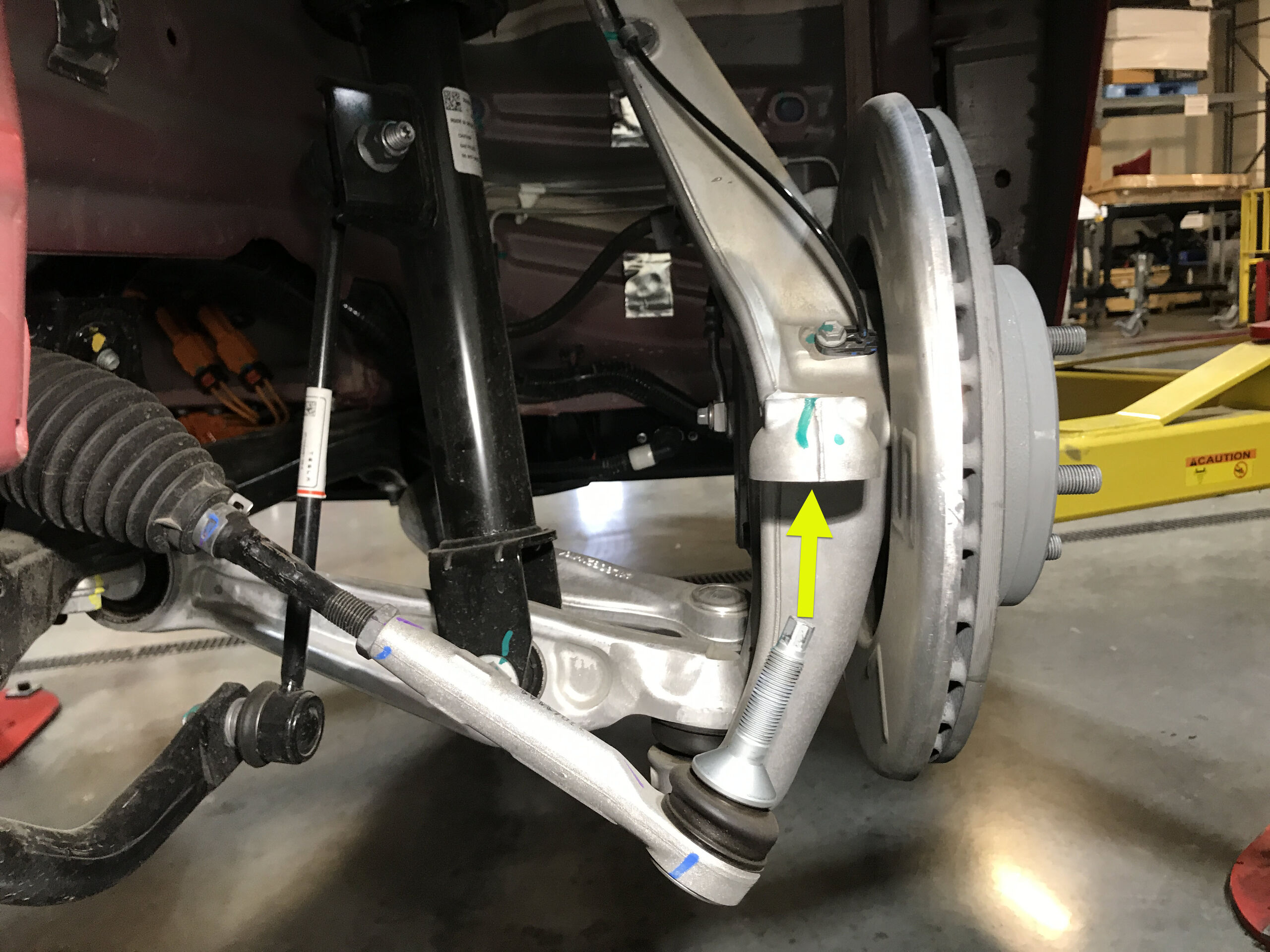

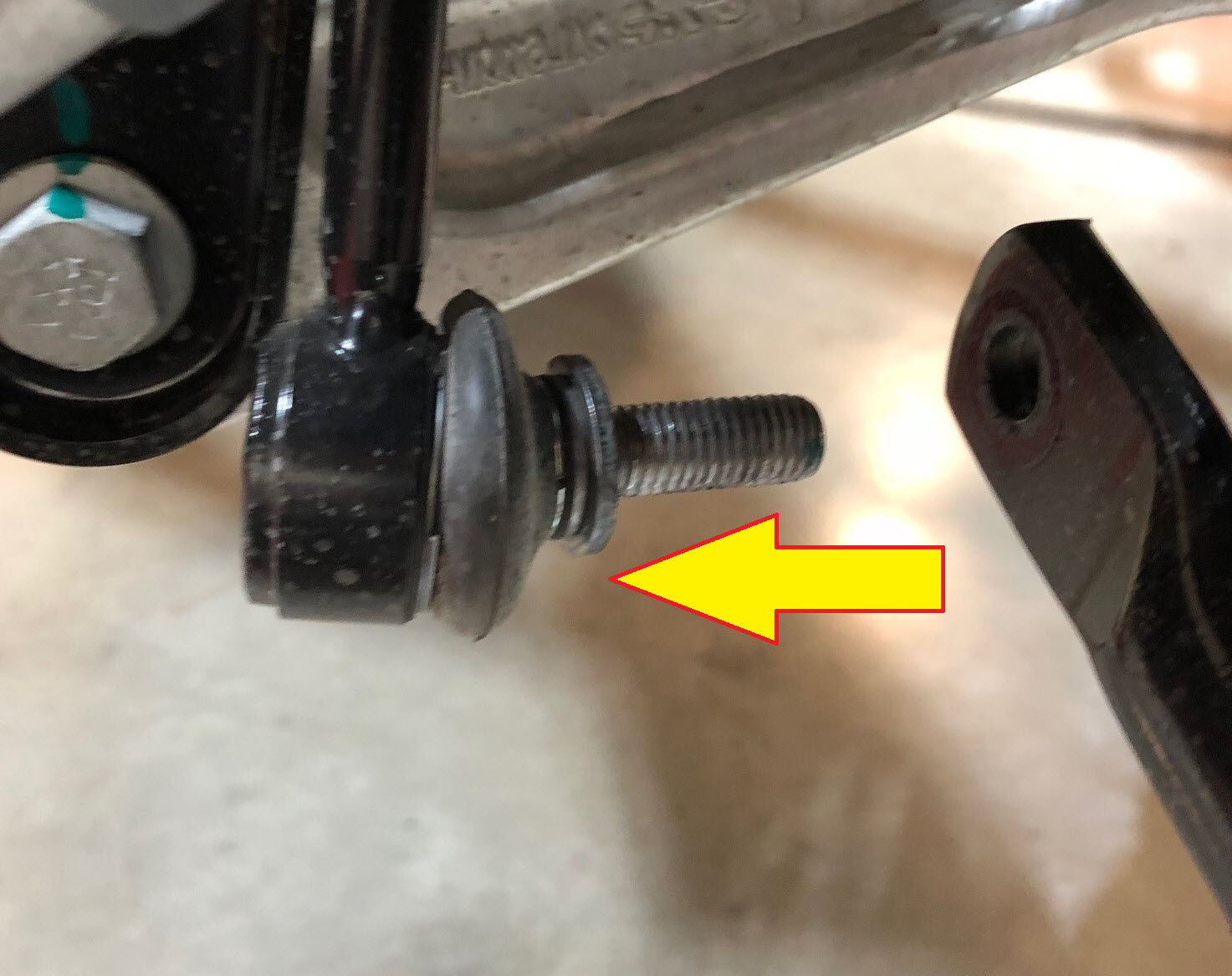

拆下将前平衡杆连杆固定到左前平衡杆的螺母

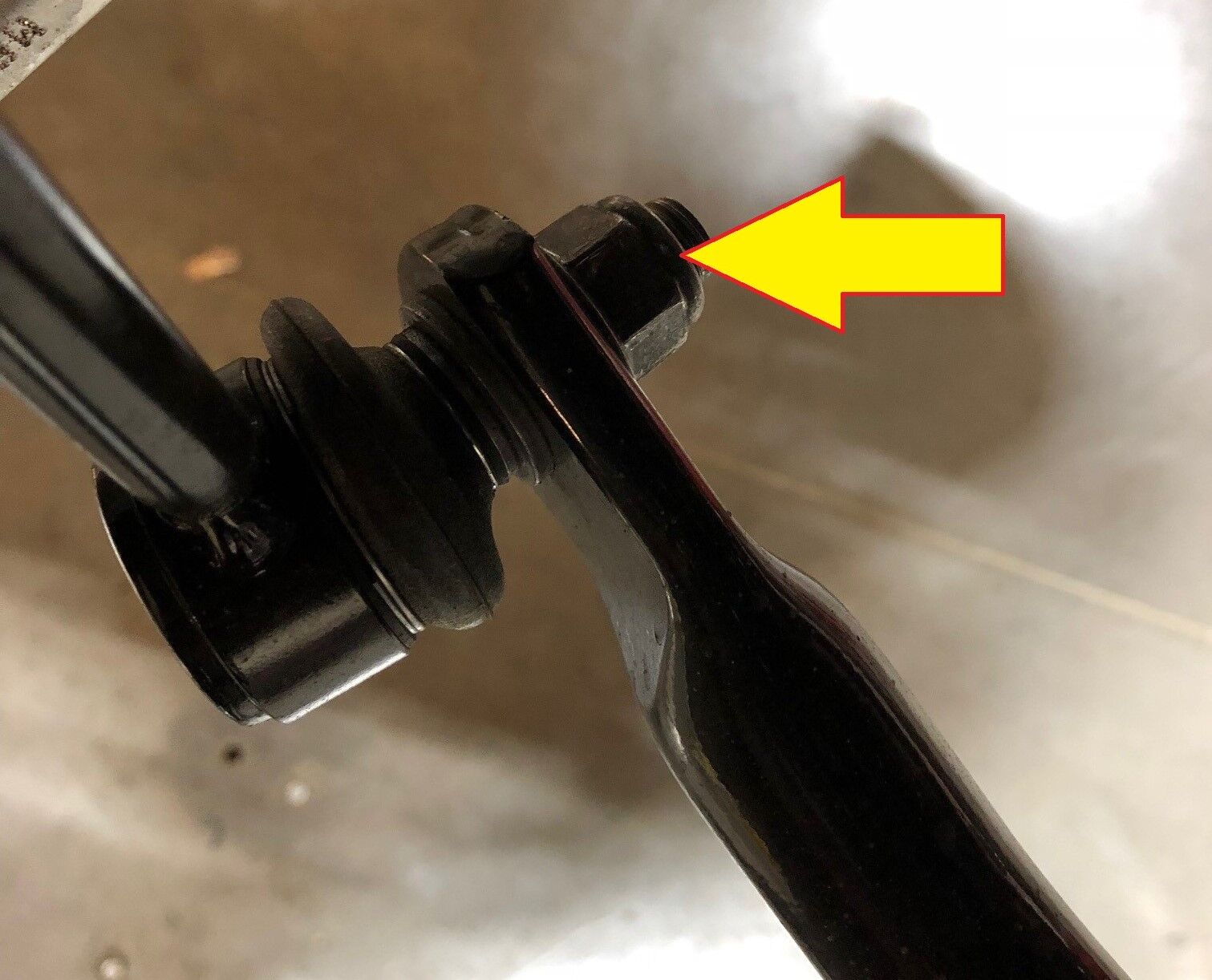

注1 个自锁螺母,18 毫米,98 Nm;用 T40 反向固定球头;拆下后弃用
-

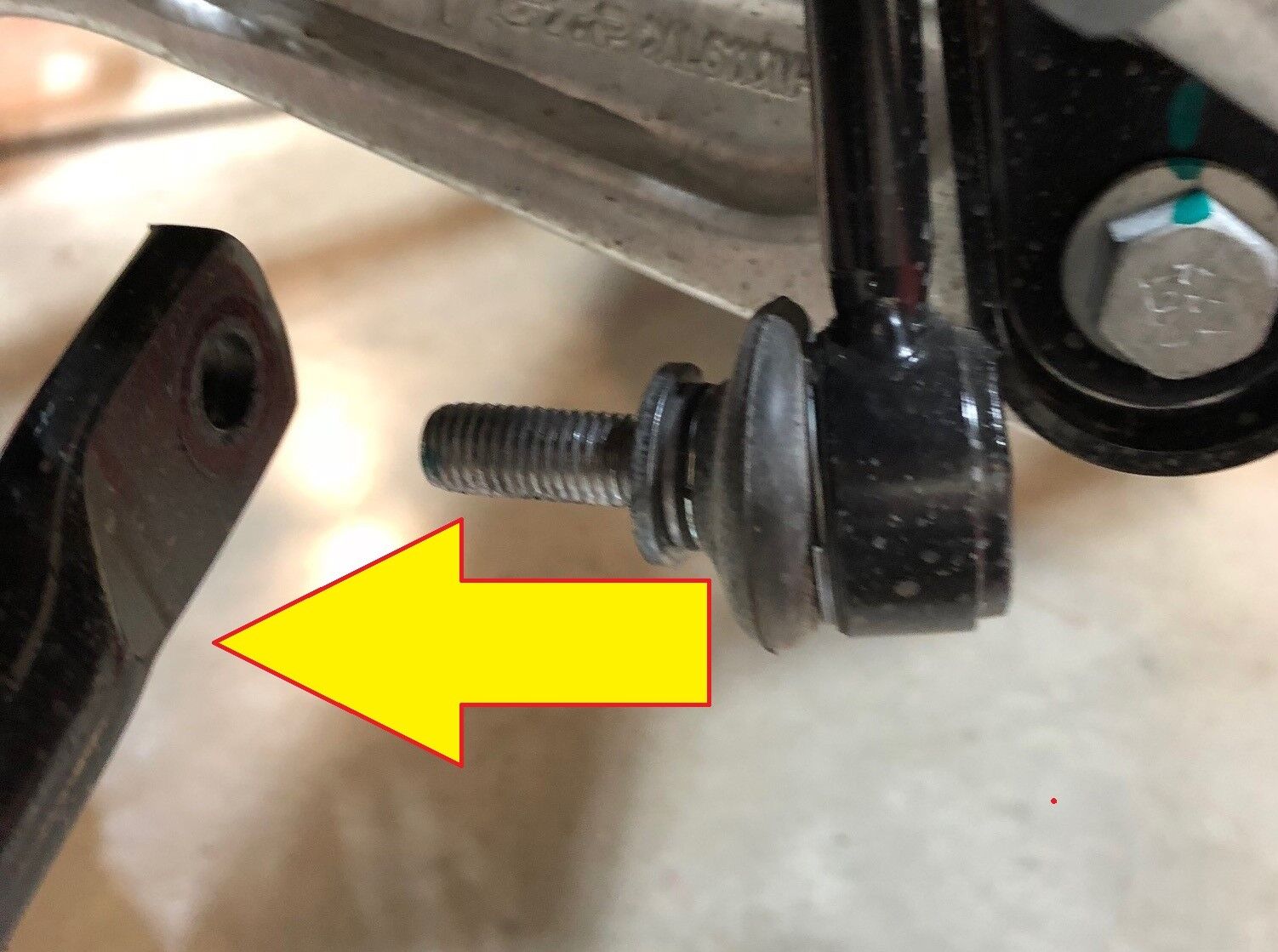

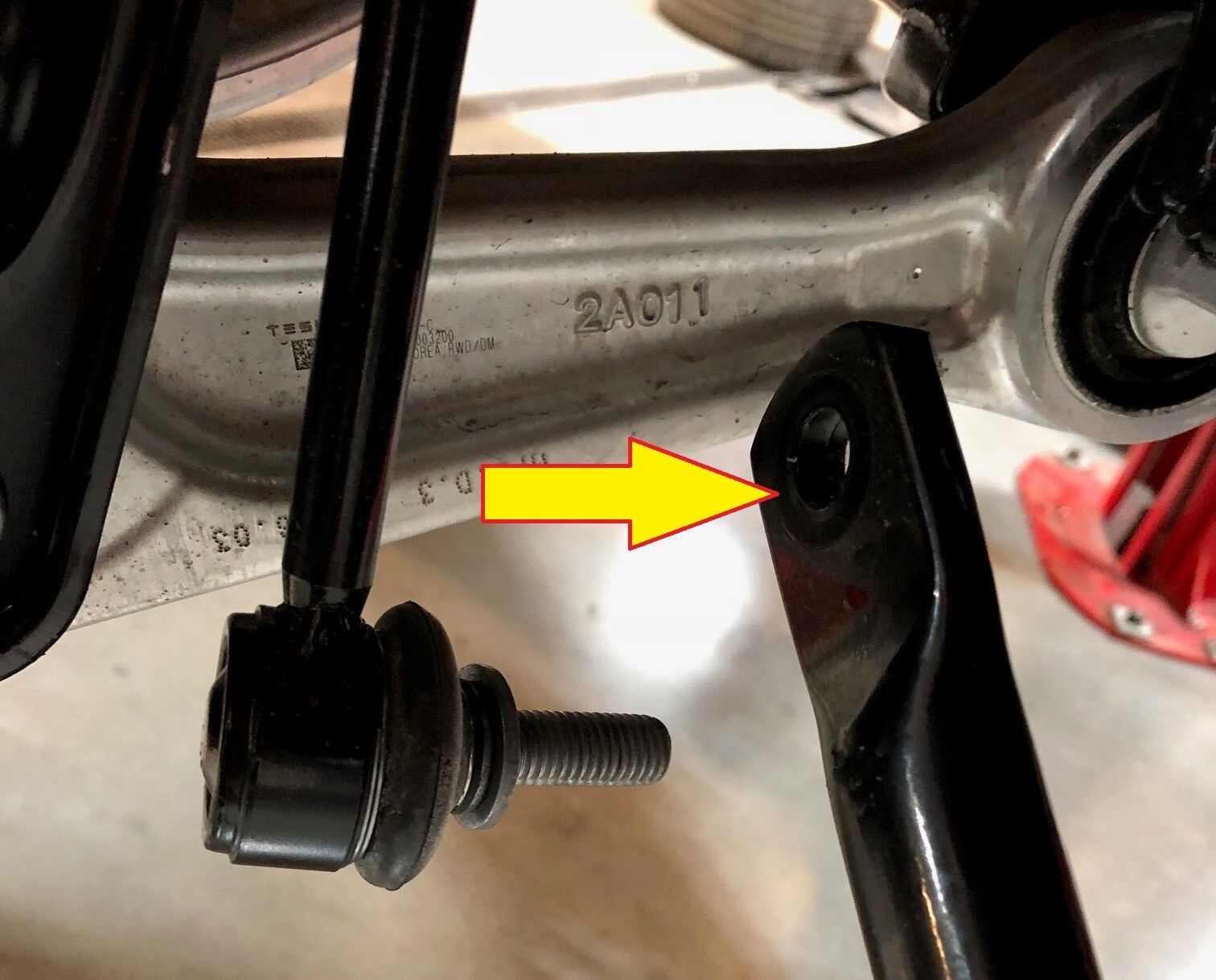

将左前平衡杆连杆总成移到一旁
注为了获得拆下末端连杆所需的正确角度,可能需要将平衡杆向上/向下移动
-
拆下将前平衡杆固定到右前平衡杆连杆总成的螺母
注1 个自锁螺母,18 毫米,98 Nm;用 T40 反向固定球头;拆下后弃用
-
将右前平衡杆连杆总成移到一旁
注可能需要向下拉平衡杆,以便分离末端连杆
-

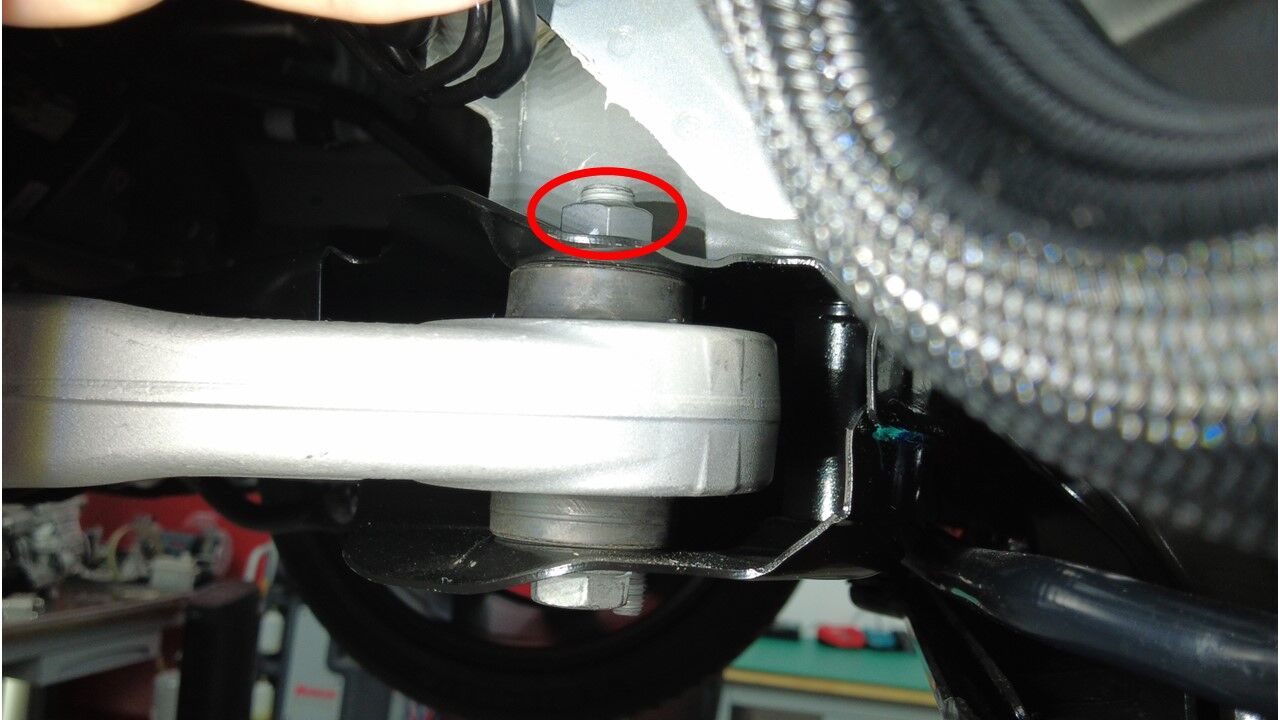

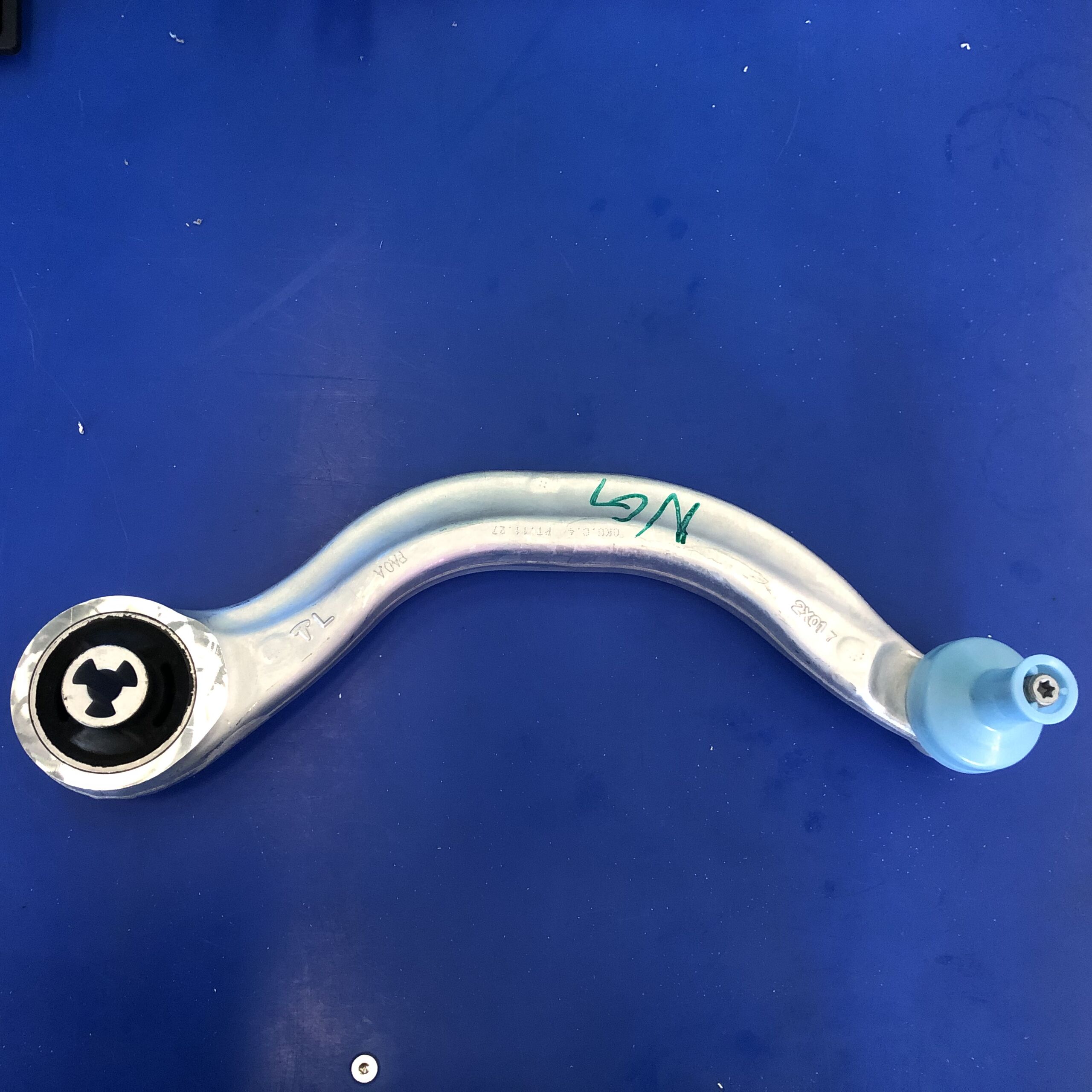

拆卸将左前下方柔性连杆固定到前副车架的螺栓和螺母
注1 个螺栓,21 毫米,1 个螺母,21 毫米,115 Nm
-
将左前下方柔性连杆移至一旁
-

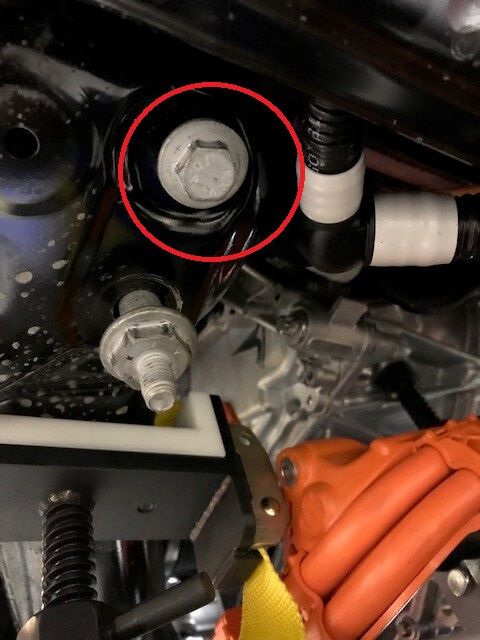

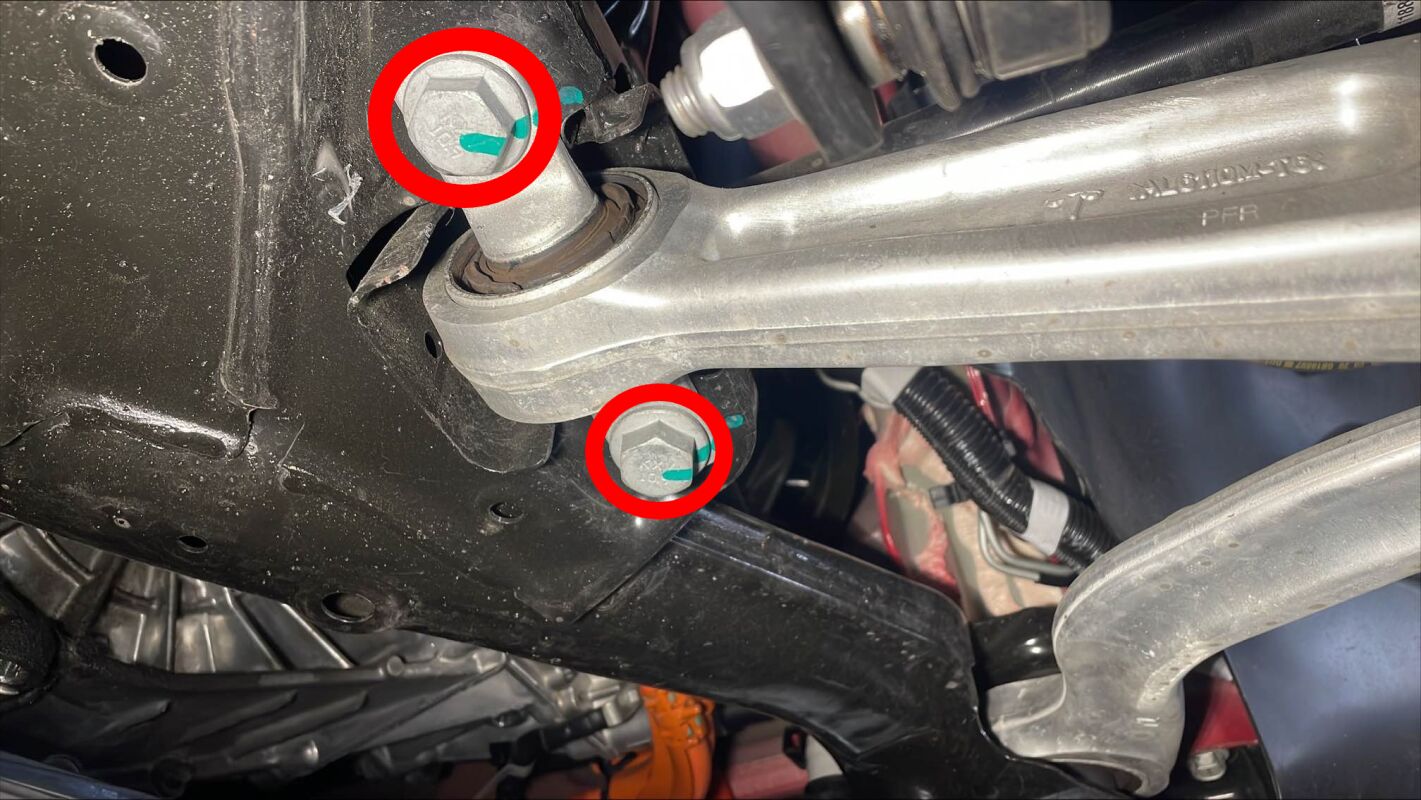

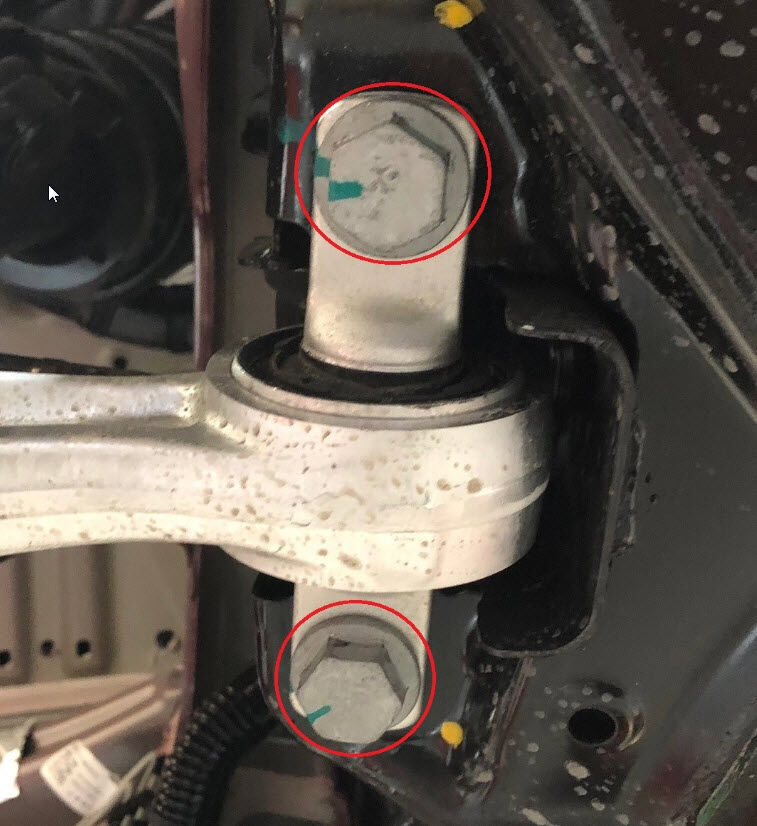

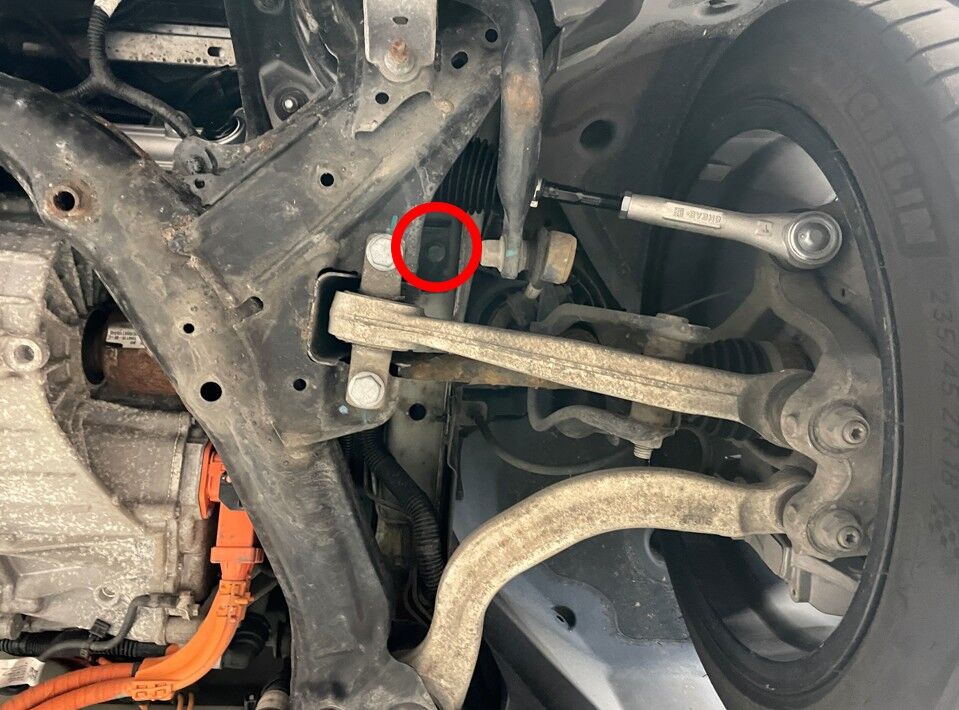

拆卸并弃置将左前下方横向连杆固定到前副车架的螺栓
注2 个螺栓,21 毫米,135 Nm
-

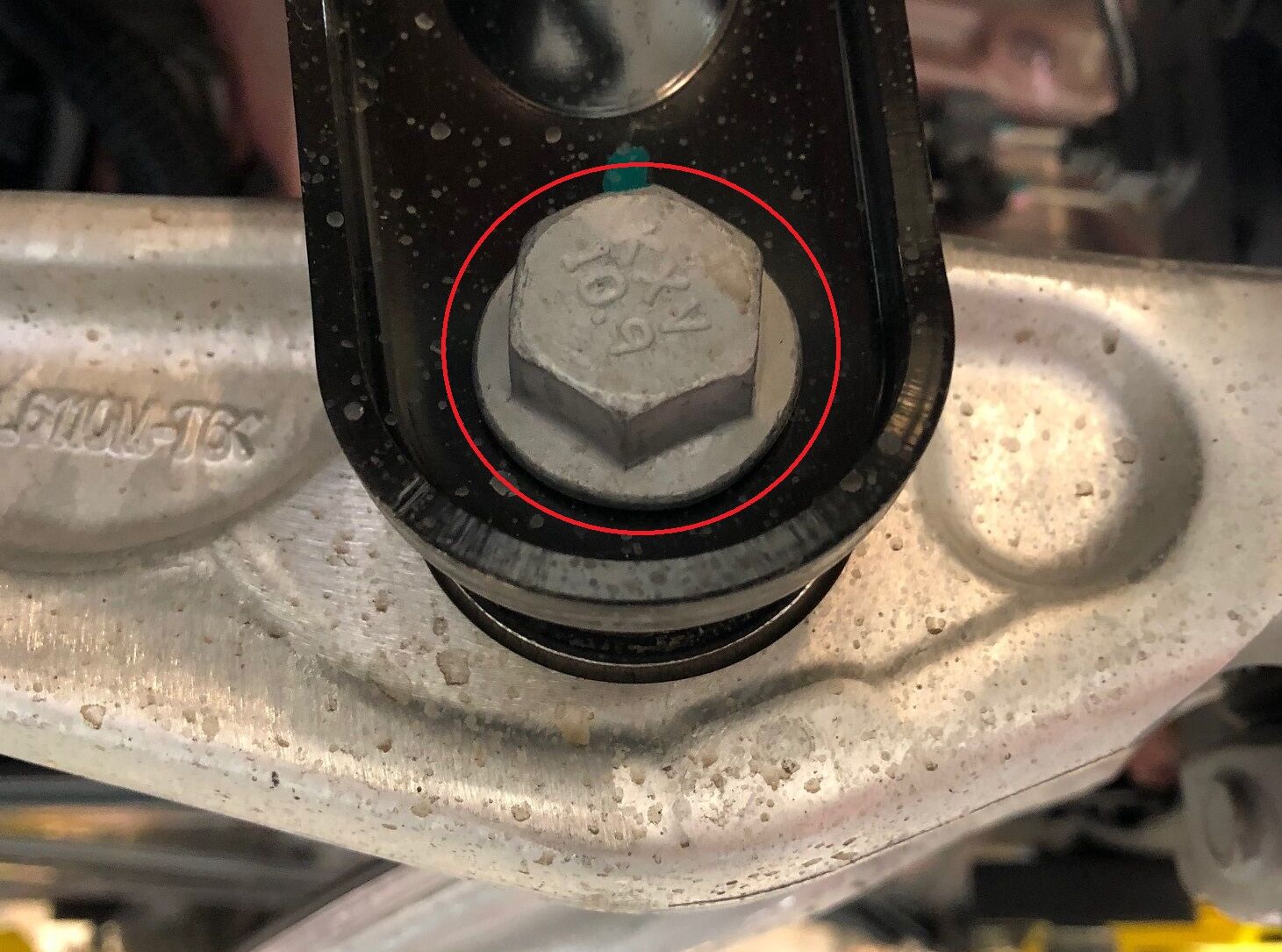

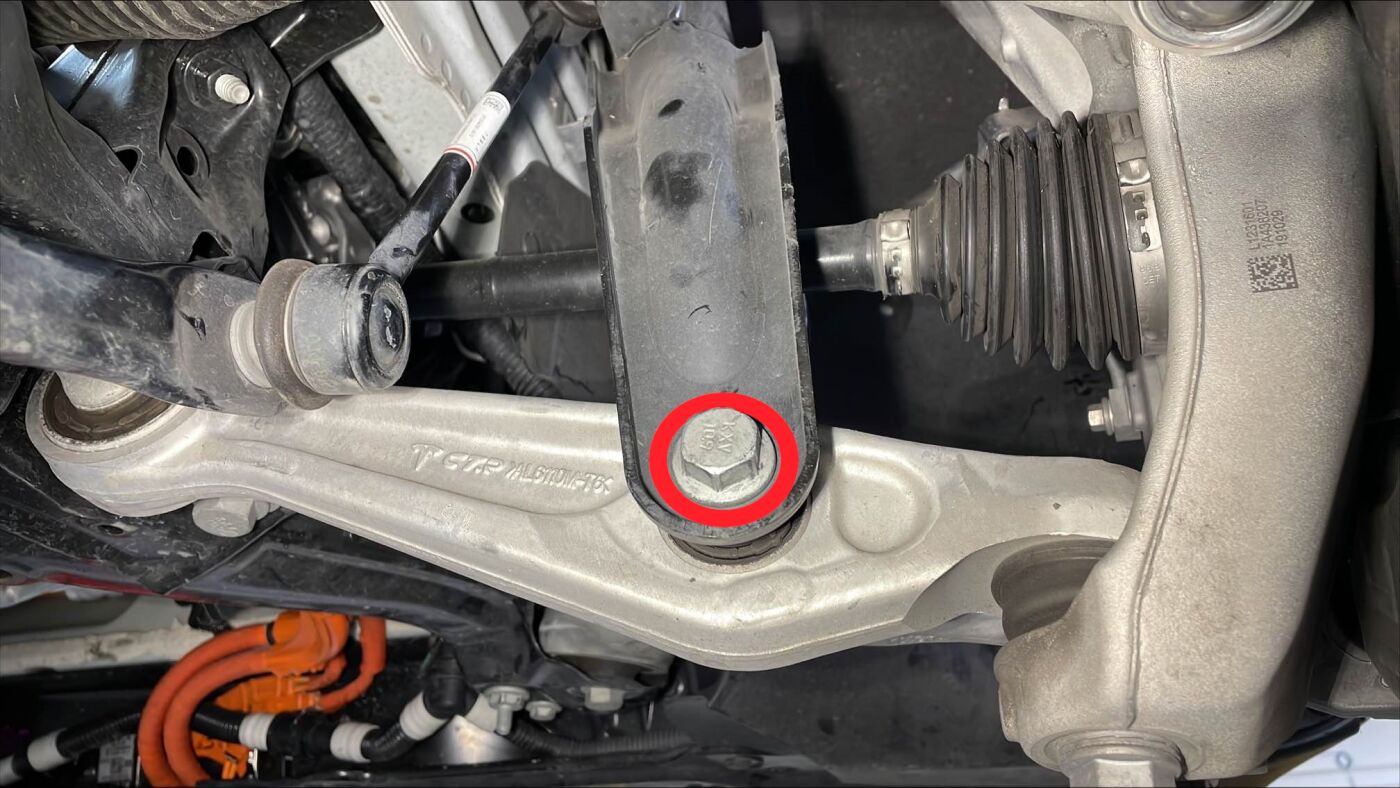

拆卸将左侧支柱固定到左前下横向连杆的螺栓和螺母
注1 个螺栓,21 毫米,1 个螺母,21 毫米,106 Nm
-
拆卸将右前下方柔性连杆固定到前副车架的螺栓和螺母
注1 个螺栓,21 毫米,1 个螺母,21 毫米,115 Nm
-
将右前下方柔性连杆移至一旁
-
拆卸并弃置将右前下方横向连杆固定到前副车架的螺栓
注2 个螺栓,21 毫米,135 Nm
-

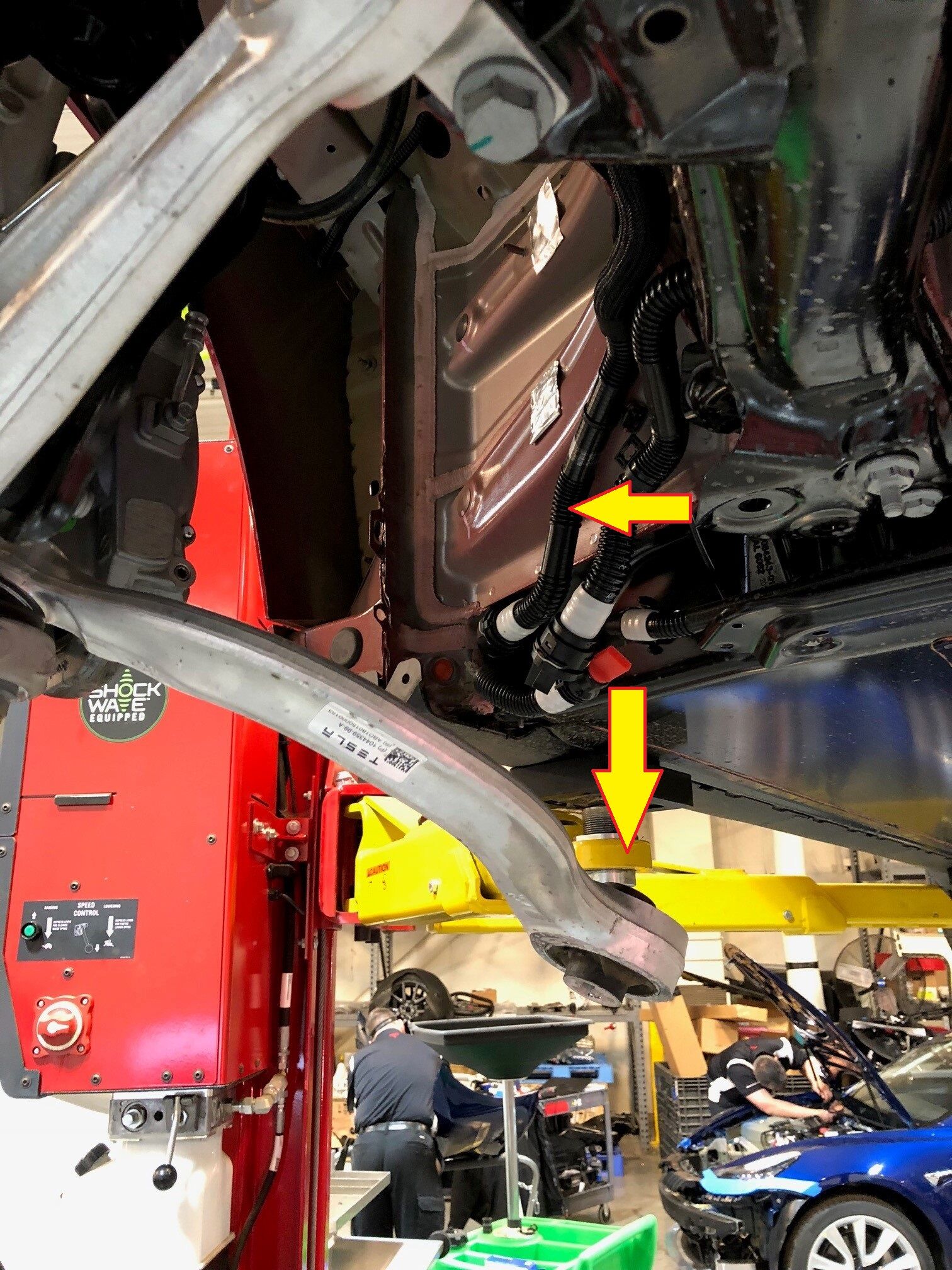

拆卸将右支柱固定到下方控制臂的螺栓和螺母,然后将右前下方横向连杆移到一旁
注1 个螺栓,21 毫米,1 个螺母,21 毫米,106 Nm
-

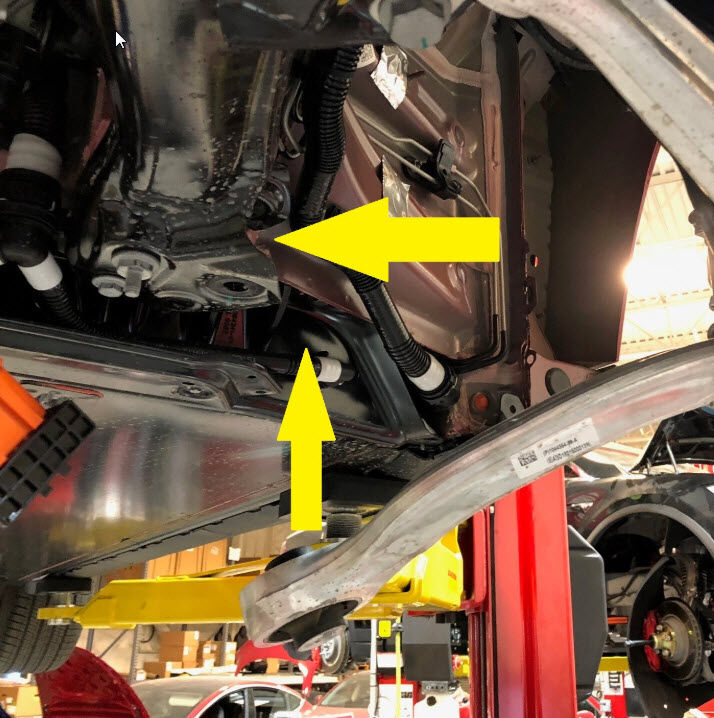

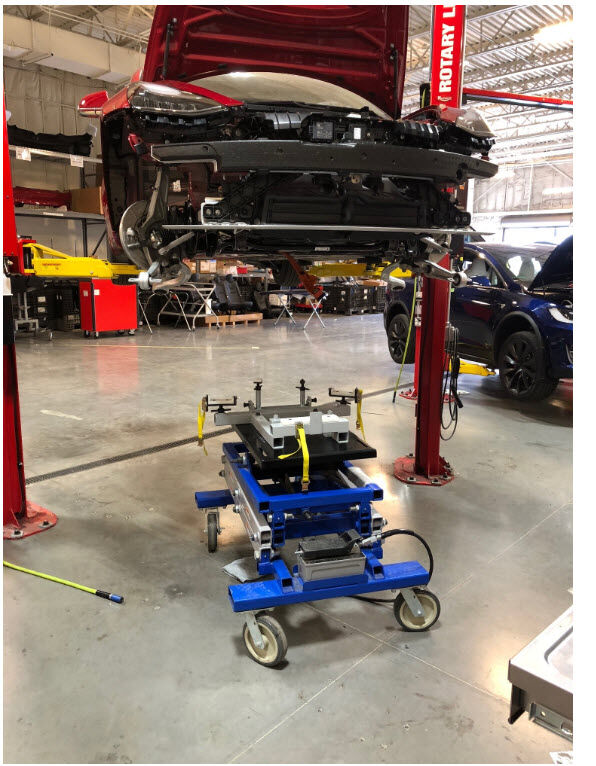

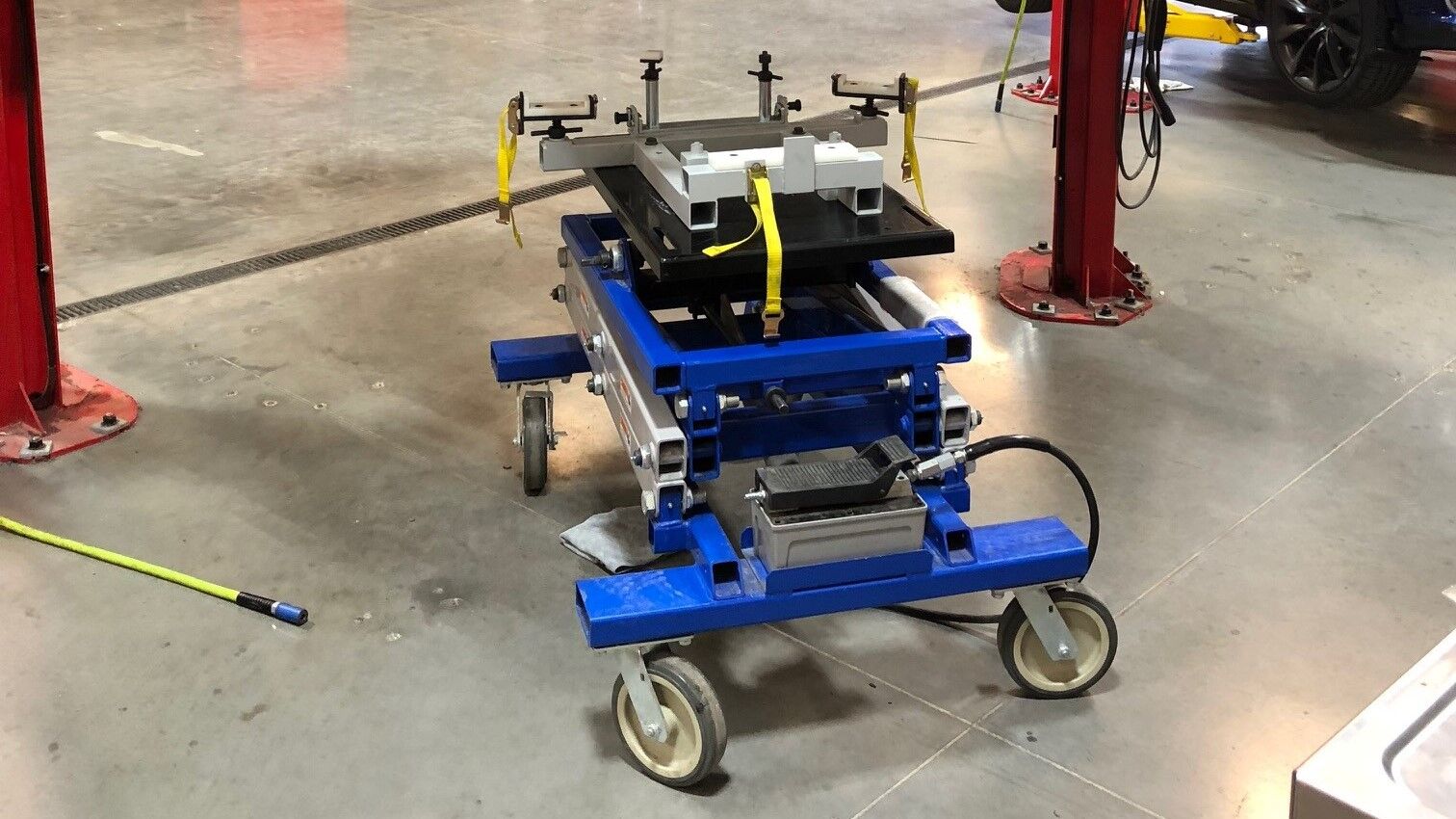

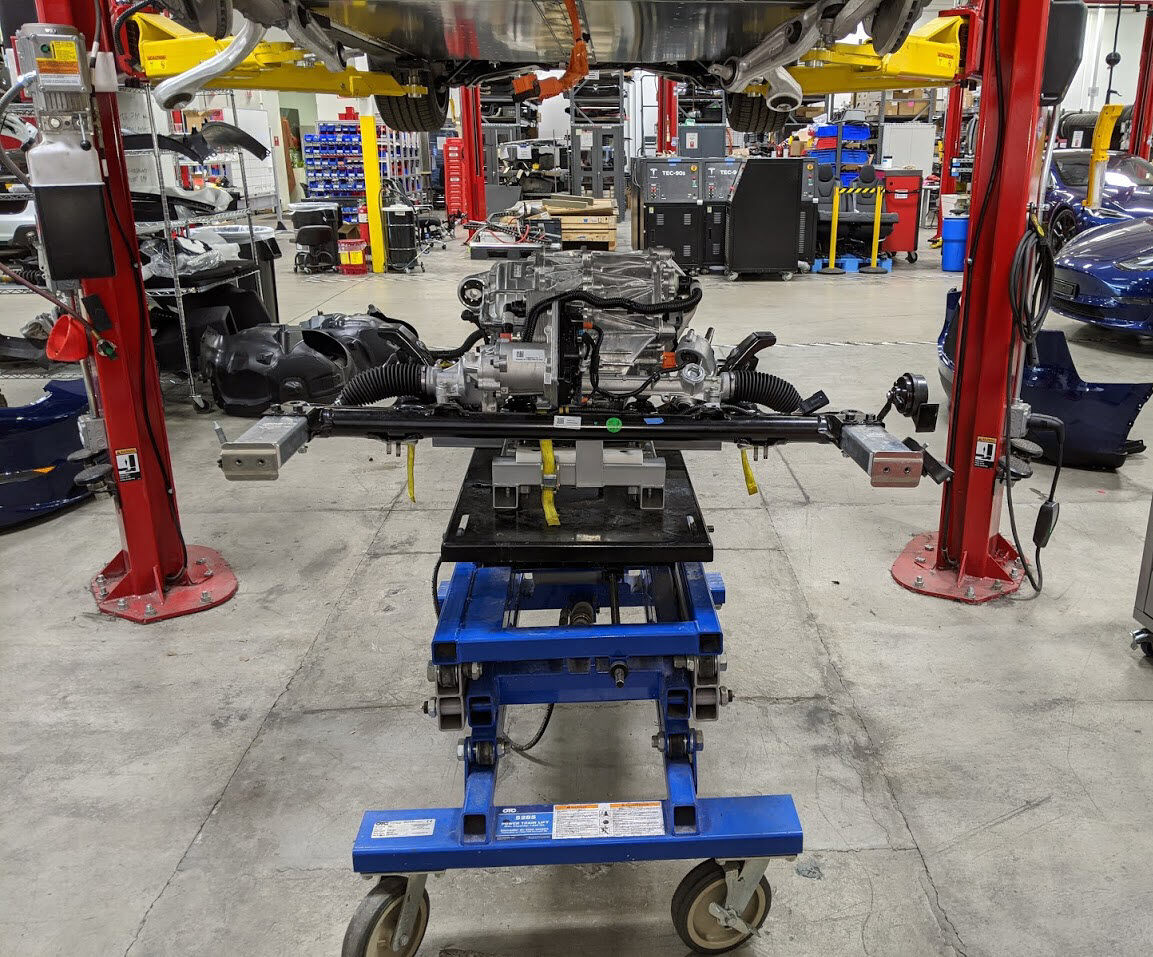

将副车架举升工具移动到前副车架区域下方
-

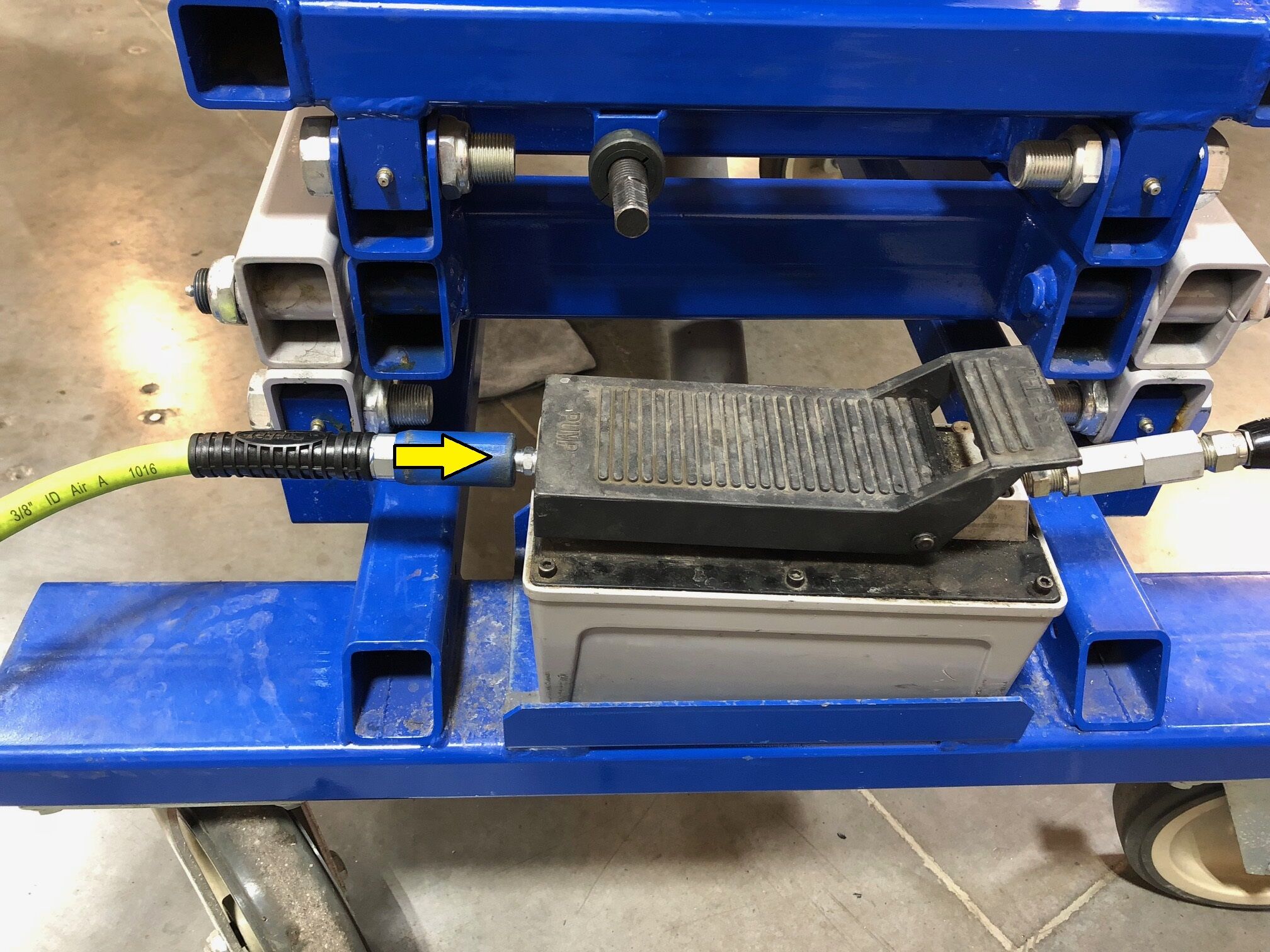

将供气装置连接到副车架举升工具
-

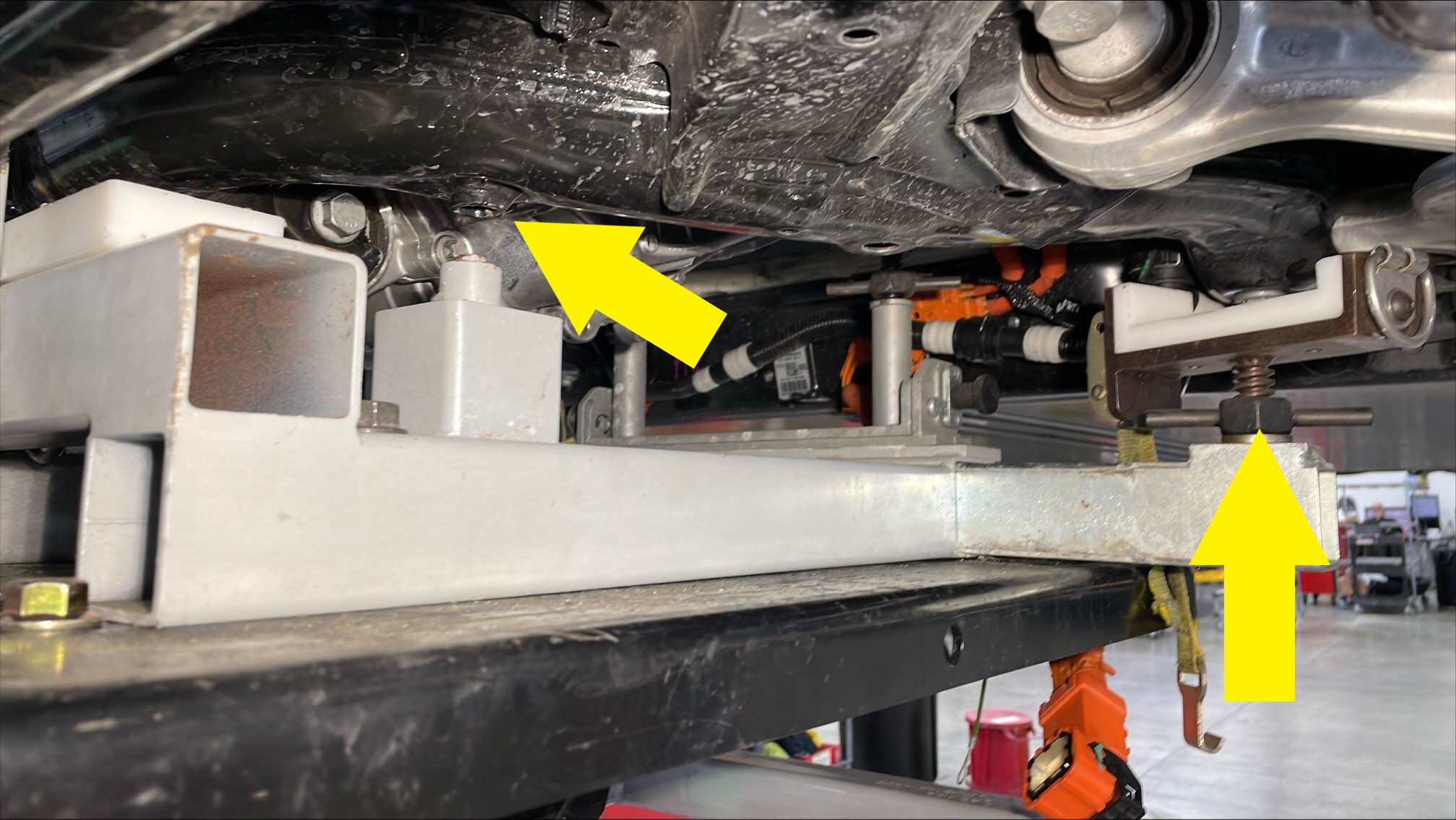

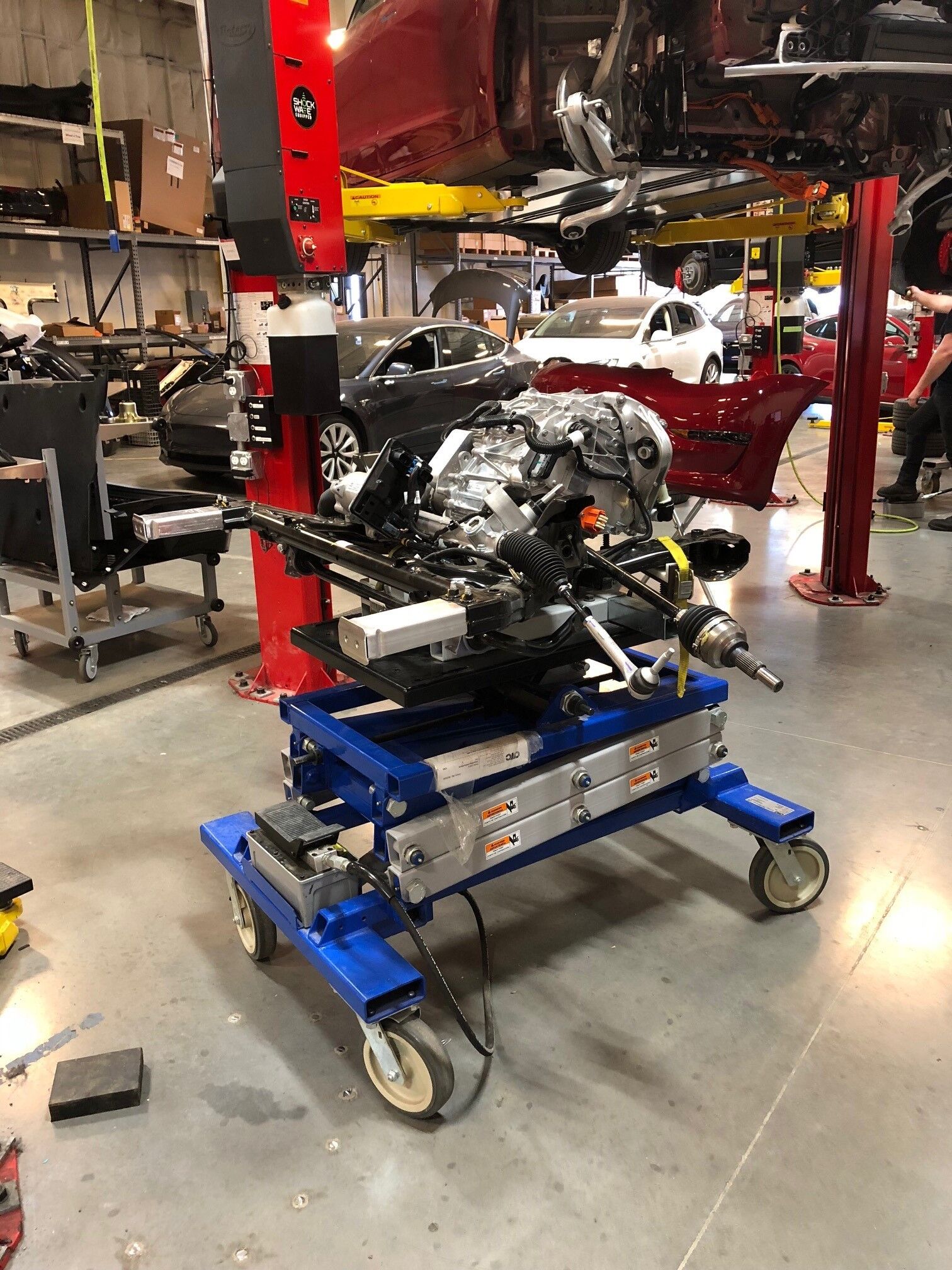

放置副车架举升工具,撑起前副车架
注建议寻求他人协助;将副车架锁定到副车架举升工具;请务必将两个导件对齐
-

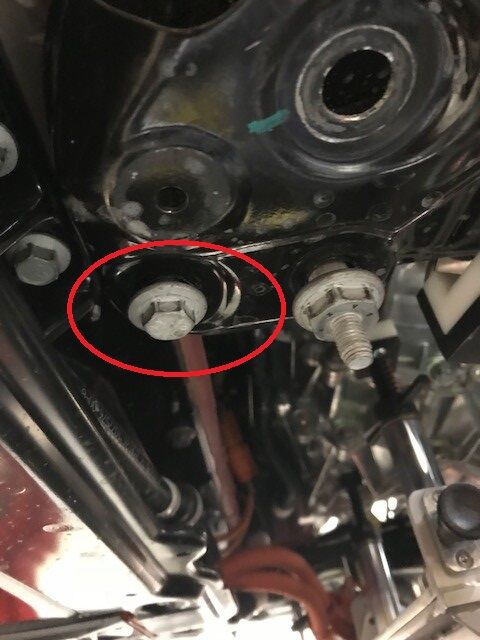

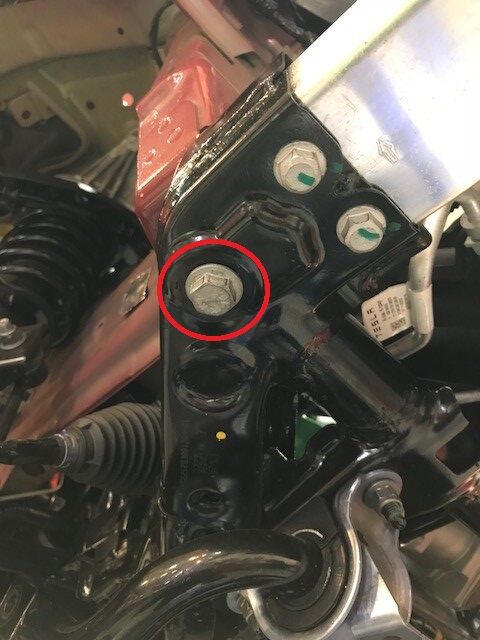

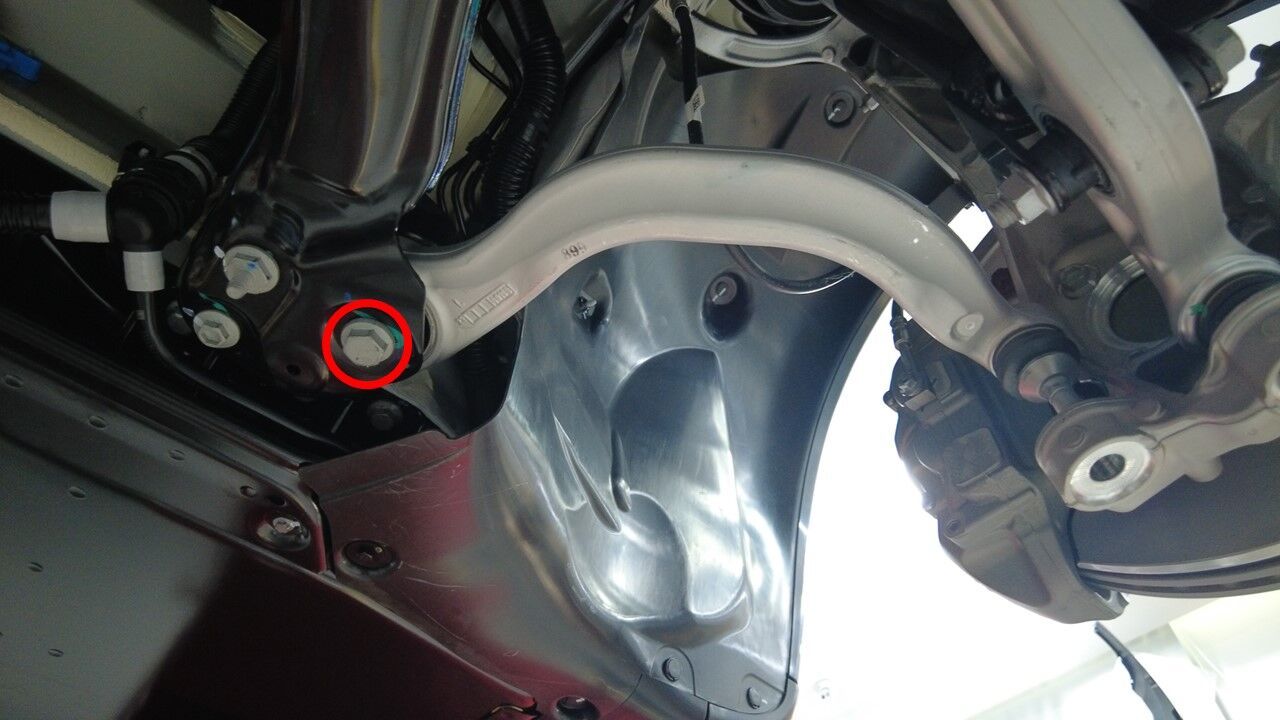

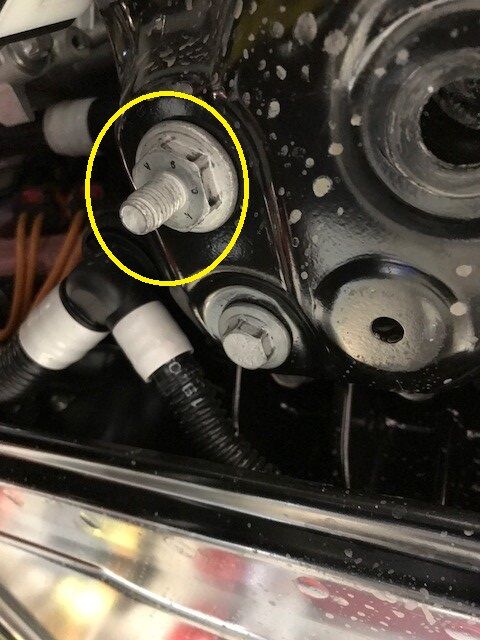

拆下将左侧中间支座固定到车身的螺栓
注1 个螺栓,15 毫米,50 Nm;拆下后弃用
-
拆卸将右侧中间支座固定到车身的螺栓
注1 个螺栓,15 毫米,50 Nm;拆下后弃用
-

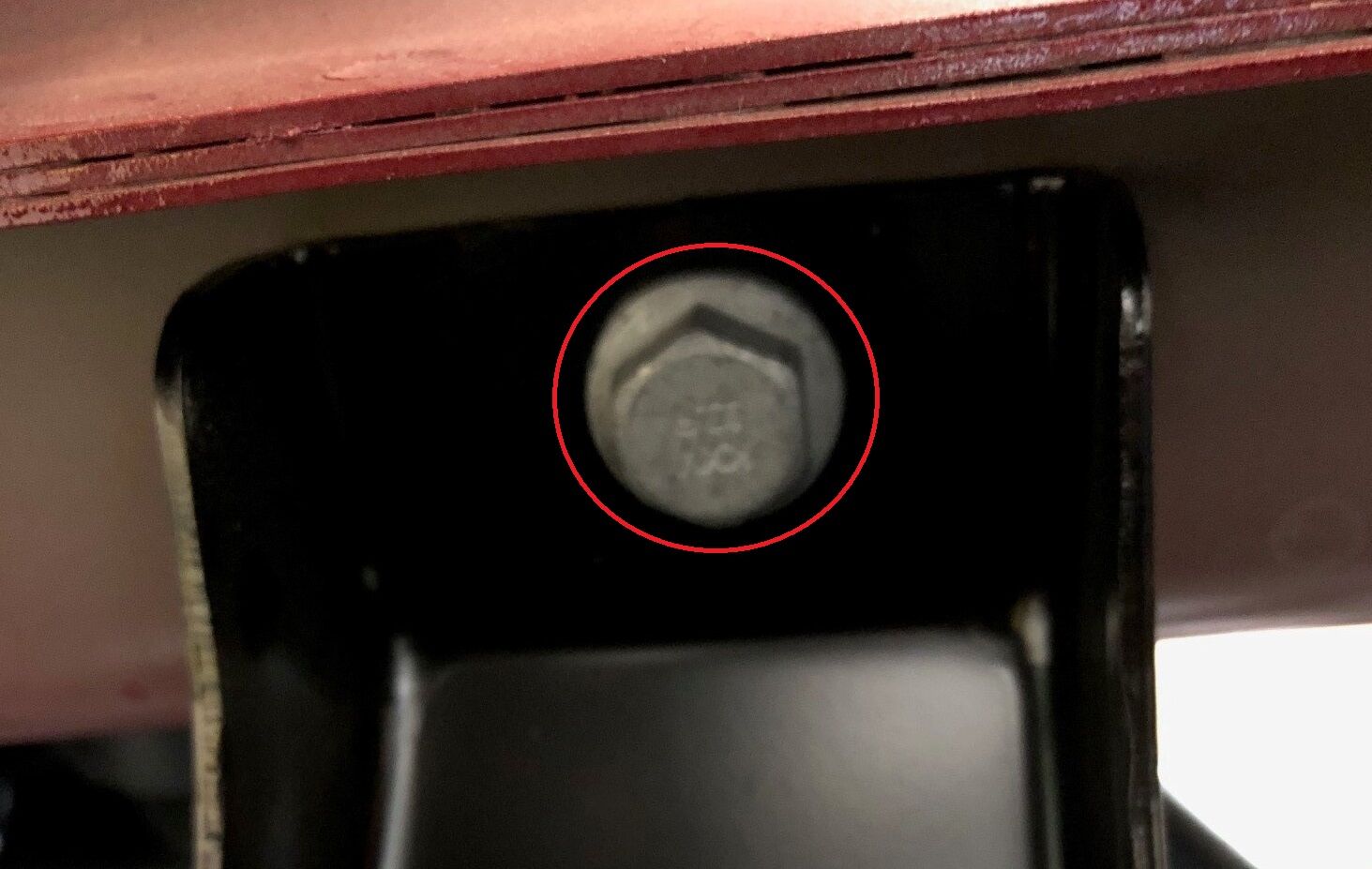

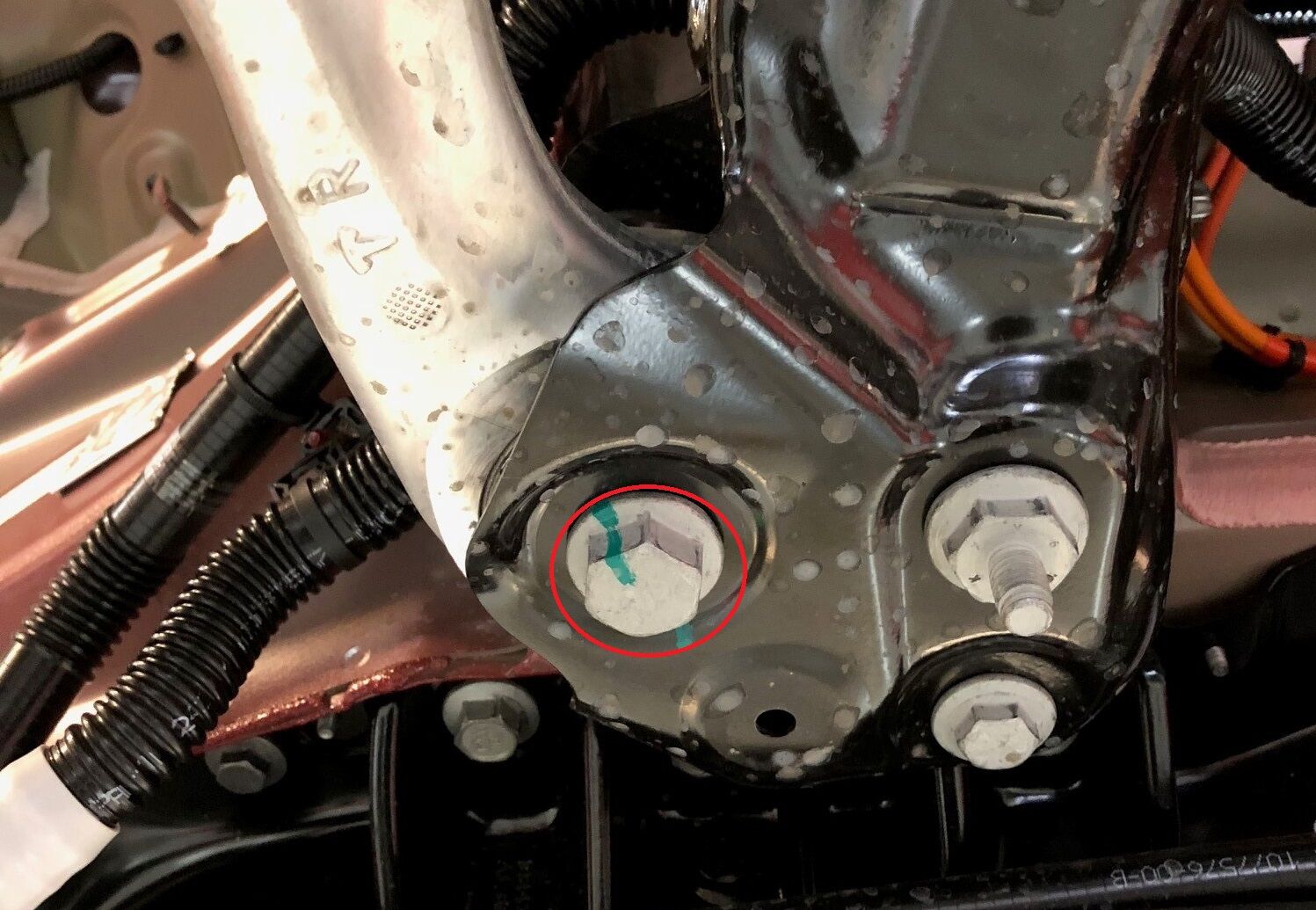

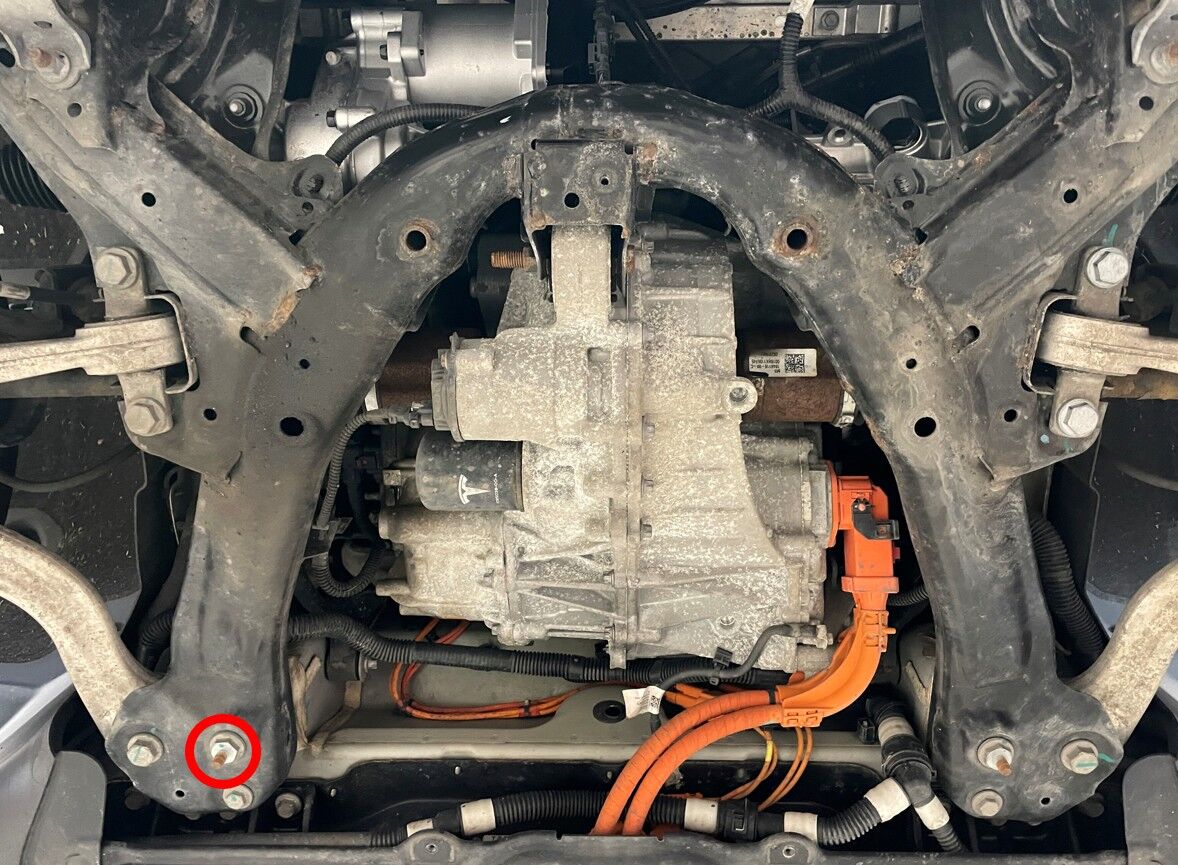

拆卸将前副车架前部固定到车身的左侧螺栓
注1 个螺栓,18 毫米,72 Nm;拆下后弃用
-
拆卸将前副车架前部固定到车身的右侧螺栓
注1 个螺栓,18 毫米,72 Nm;拆下后弃用
-
拆卸将前副车架后部固定到车身的左侧小号螺栓
注1 个螺栓,15 毫米,50 Nm;拆下后弃用
-
拆卸将前副车架后部固定到车身的右侧小号螺栓
注1 个螺栓,15 毫米,50 Nm;拆下后弃用
-

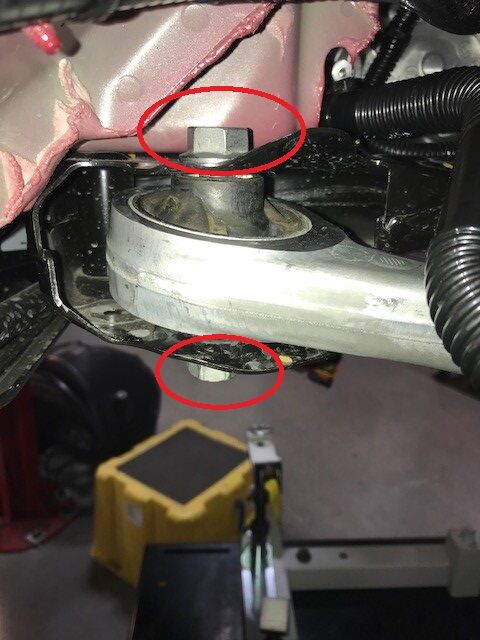

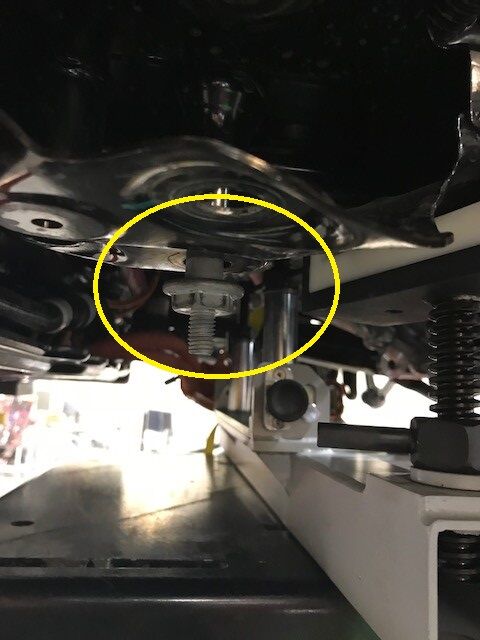

拆卸将前副车架后部固定到车身的左侧大号螺栓
注1 个螺栓,21 毫米,125 Nm;拆下后弃用
-
拆卸将前副车架后部固定到车身的右侧大号螺栓
注1 个螺栓,21 毫米,125 Nm;拆下后弃用
-

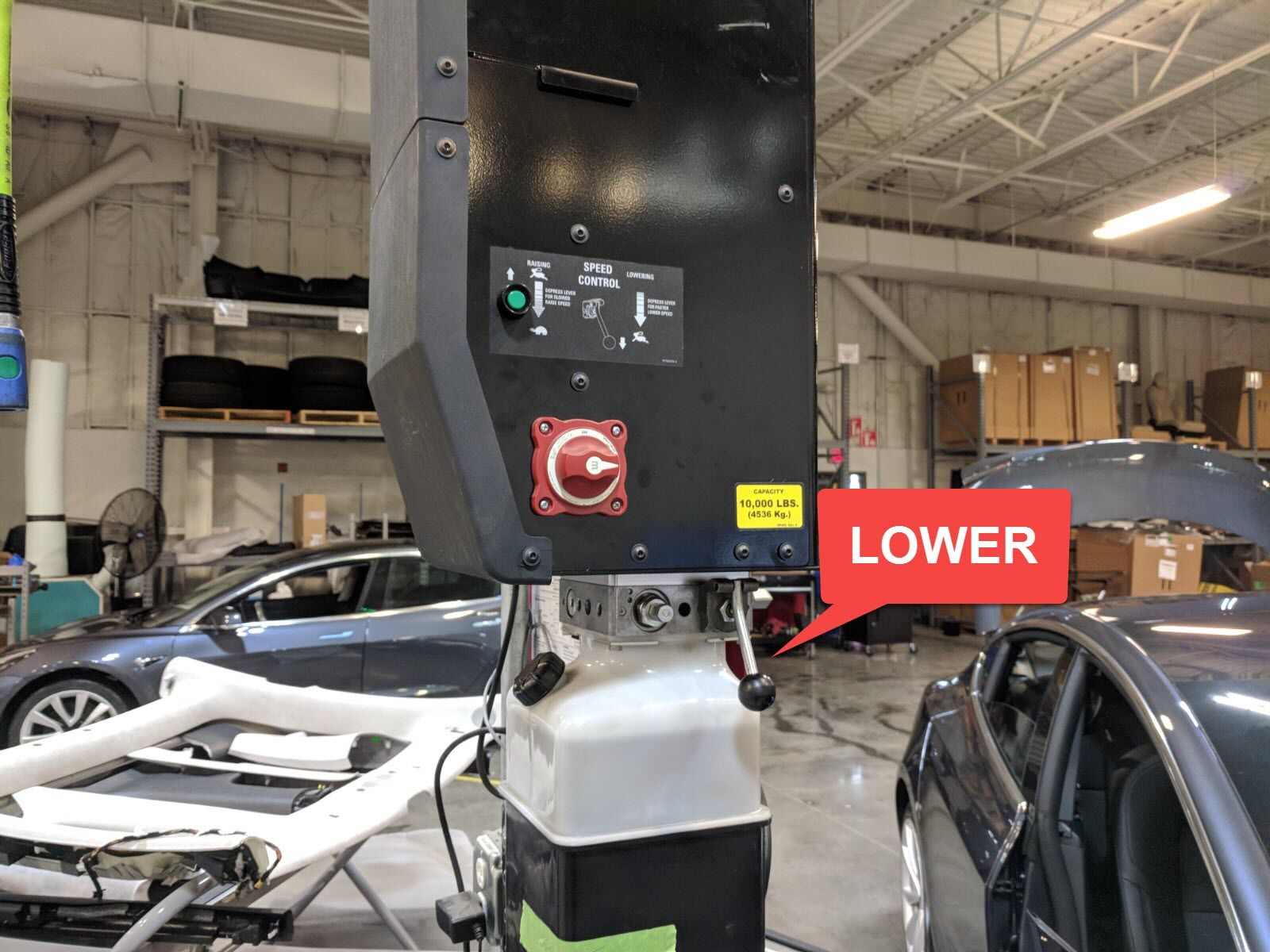

从车辆上降下副车架
注建议寻求他人协助
-
从副车架举升工具上断开供气装置
-
从车辆下方移开副车架举升工具
-

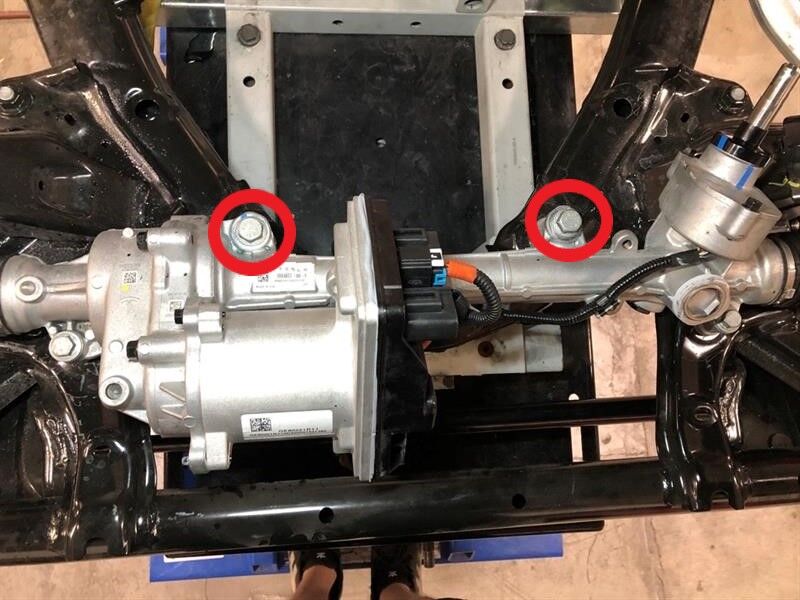

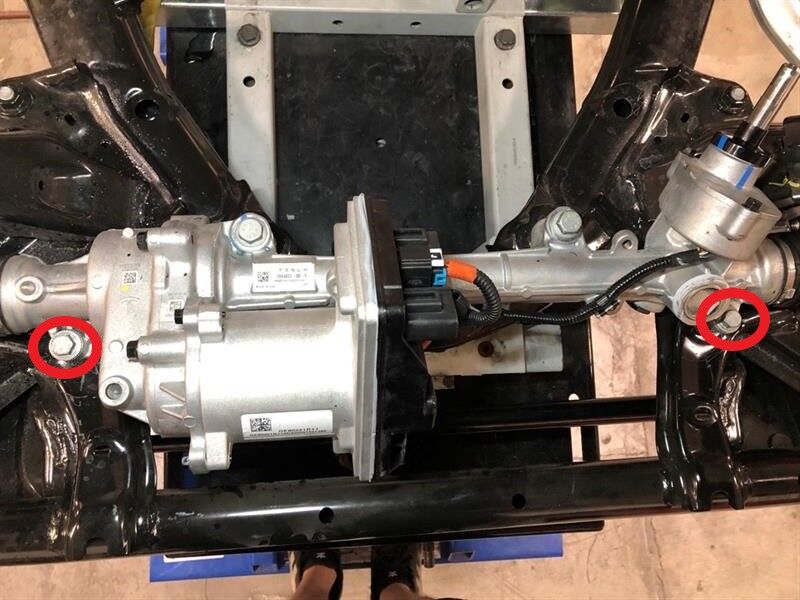

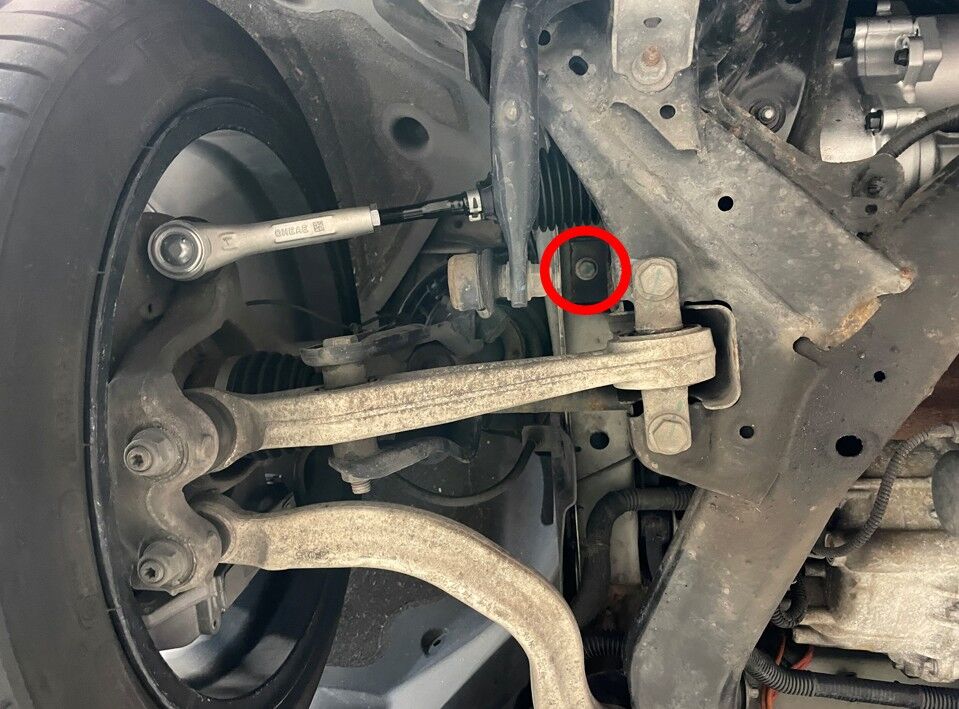

拆卸将转向机总成固定到前副车架的外侧螺栓
注2 个螺栓,15 毫米,27 Nm
-
拆卸将转向机总成固定到前副车架的内侧螺栓
注2 个螺栓,18 毫米,75 Nm
-

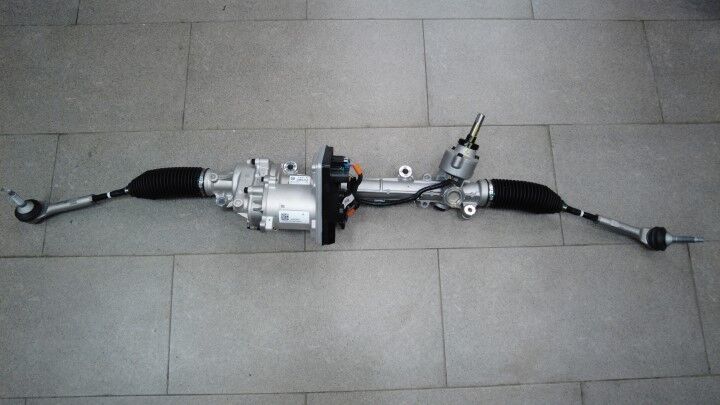

从前副车架上拆下转向机总成
-

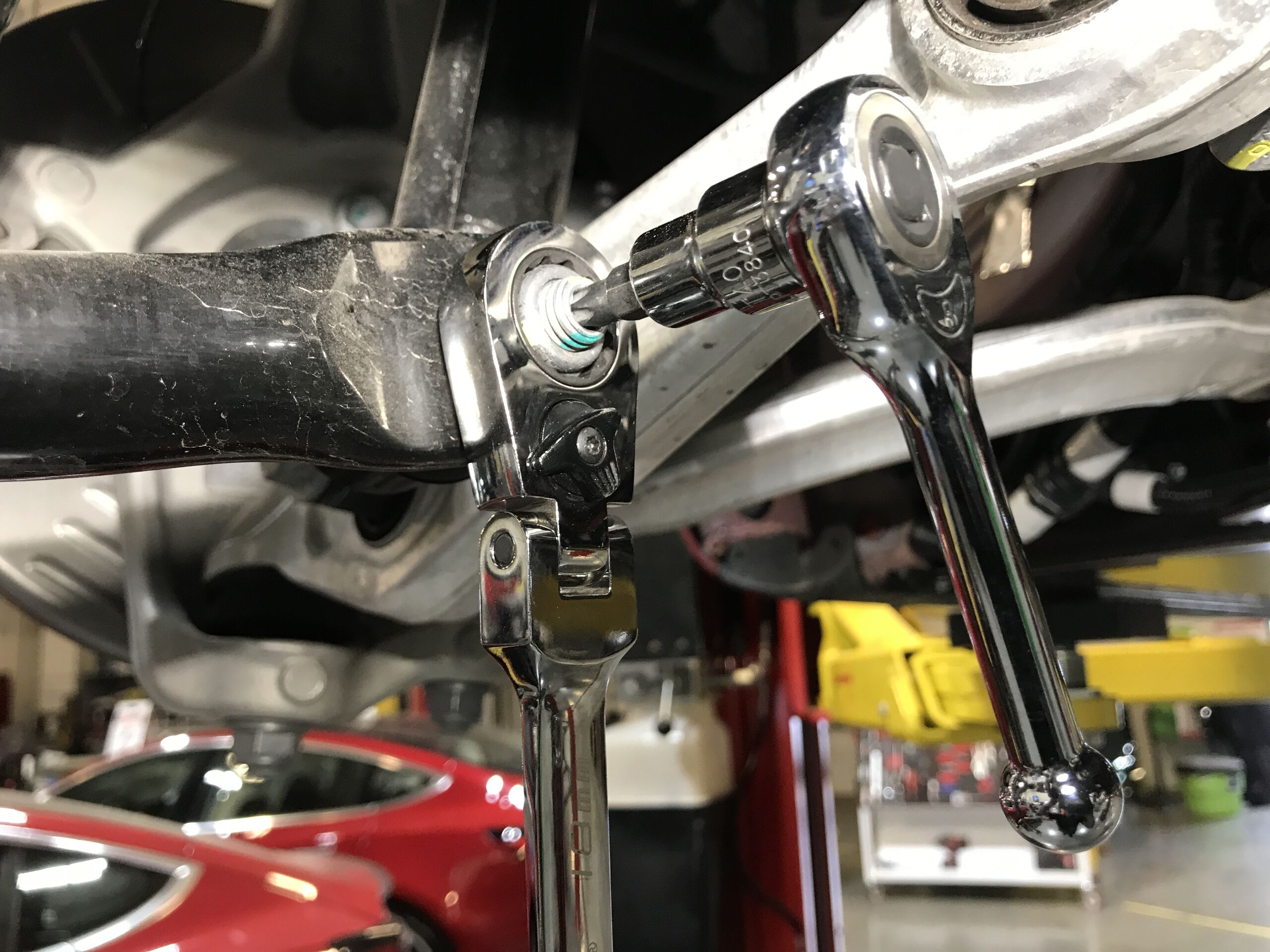

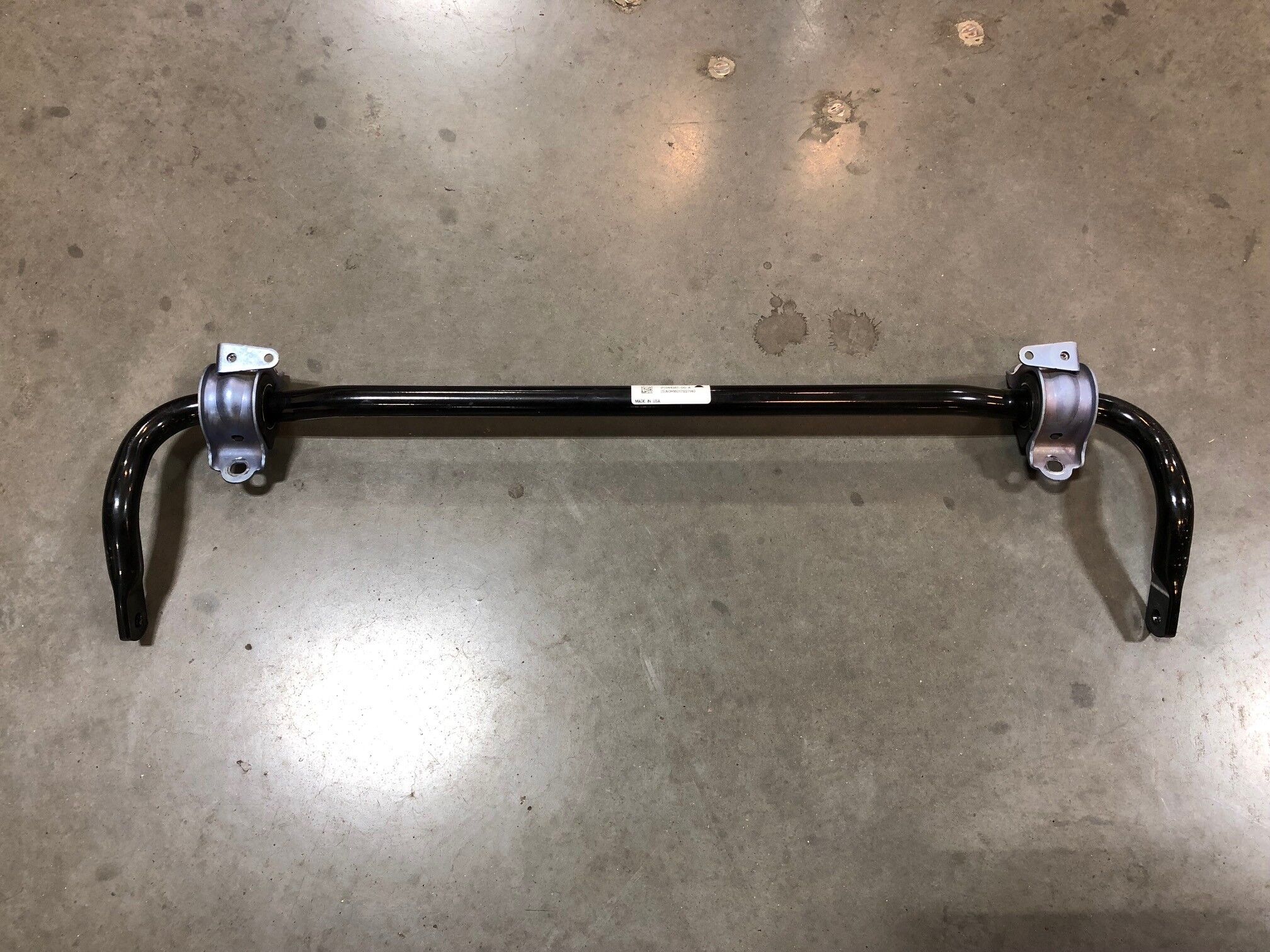

拆下将前平衡杆固定到前副车架的左侧螺母
注2 个耐落螺母,15 毫米,35 Nm;拆下后弃用;建议寻求他人协助
-

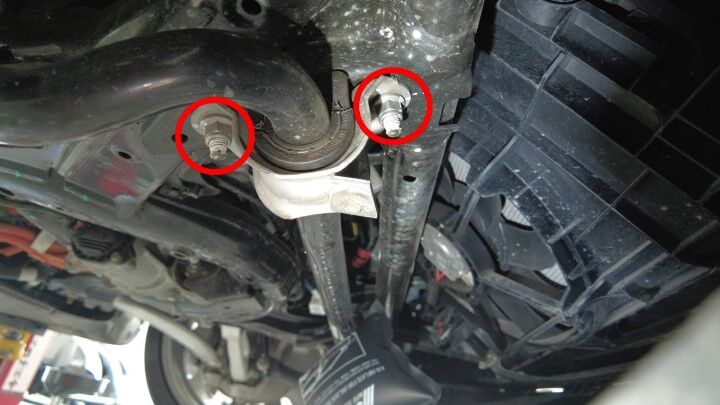

拆下将前平衡杆固定到前副车架的右侧螺母,然后从车辆上拆下前平衡杆
注2 个耐落螺母,15 毫米,35 Nm;拆下后弃用;建议寻求他人协助
-
拆下将前副车架固定到左前副车架防撞罐总成的螺栓
注2 个螺栓,15 毫米,53 Nm
-
拆下将前副车架固定到右前副车架防撞罐总成的螺栓
注2 个螺栓,15 毫米,53 Nm
-
拆下将喇叭总成固定到前副车架的螺栓
注1 个螺栓,10 毫米,12 Nm
-

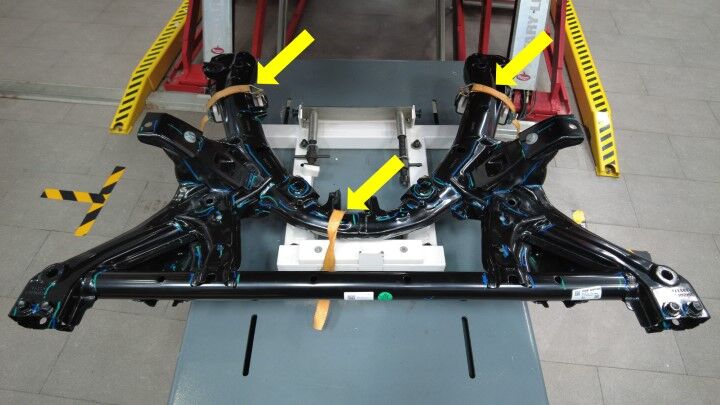

拆下将前副车架固定到副车架夹具的固定带
注3 个固定带
-
从副车架举升工具上拆下前副车架
注建议寻求他人协助
-
将前副车架放置到副车架举升工具上
注建议请助手帮忙;确保 2 个导件对齐
-
安装将前副车架固定到副车架举升工具的固定带
注3 个固定带
-
安装将喇叭总成固定到前副车架的螺栓
注1 个螺栓,10 毫米,12 Nm
-
预装将左前副车架防撞罐总成固定到前副车架的螺栓
注2 个螺栓,15 毫米,53 Nm
-
预装将前副车架固定到右前副车架防撞罐总成的螺栓
注2 个螺栓,15 毫米,53 Nm
-
将前平衡杆放置到前副车架上,然后安装将其固定到副车架的右侧螺母
注2 个耐落螺母,15 毫米,35 Nm;建议请助手帮忙;安装新耐落螺母;用油性记号笔标记
-
安装将前平衡杆固定到前副车架的左侧螺母
注2 个耐落螺母,15 毫米,35 Nm;安装新耐落螺母;用油性记号笔标记
-
将转向机总成放置到前副车架上以便安装
-
预装将转向机总成固定到前副车架的内侧螺栓
注2 个螺栓,18 毫米,75 Nm
-
安装将转向机总成固定到前副车架的外侧螺栓
注2 个螺栓,15 毫米,27 Nm
-
紧固将转向机总成固定到前副车架的内侧螺栓
注1 个螺栓,18 毫米,75 Nm
-
在车辆下方放置举升工具和副车架,以备安装
-
将供气装置连接到副车架举升工具
-

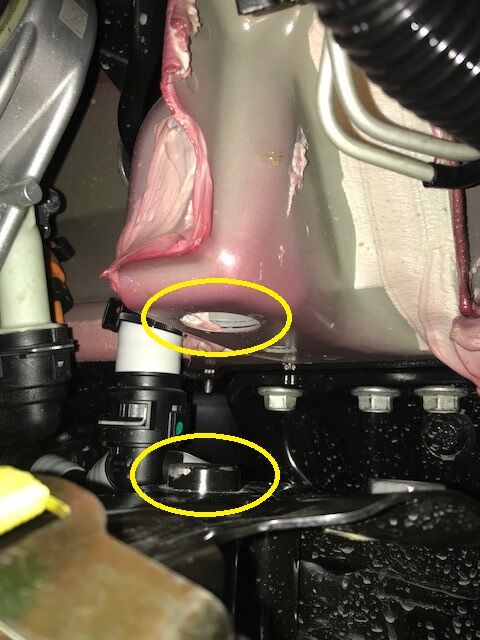

升起支撑工具,直至前副车架接触到车身

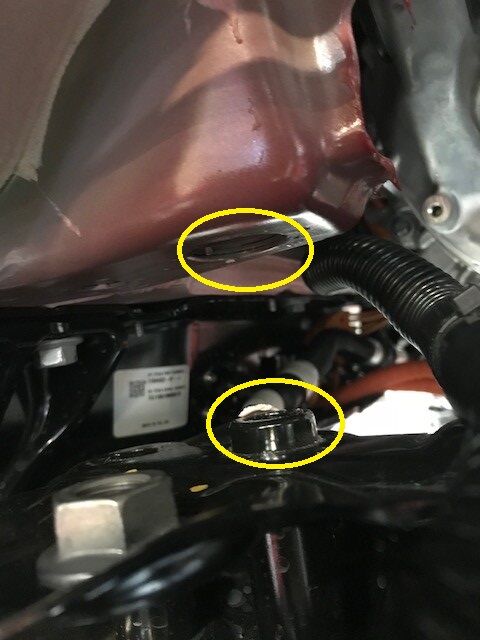

注建议请助手帮忙;在将举升机升到位的过程中,引导电机支座衬套进入电机支座隔离器;确保副车架上的后定位销对齐
-
预装将前副车架后部固定到车身的右侧大号螺栓
注1 个螺栓,21 毫米,125 Nm;安装新螺栓
-
预装将前副车架后部固定到车身的左侧大号螺栓
注1 个螺栓,21 毫米,125 Nm;安装新螺栓
-
预装将前副车架后部固定到车身的右侧小号螺栓
注1 个螺栓,15 毫米,50 Nm;安装新螺栓
-
预装将前副车架后部固定到车身的左侧小号螺栓
注1 个螺栓,15 毫米,50 Nm;安装新螺栓
-
预装将前副车架前部固定到车身的右侧螺栓
注1 个螺栓,18 毫米,72 Nm;安装新螺栓;根据需要调节副车架举升工具
-
预装将前副车架前部固定到车身的左侧螺栓
注1 个螺栓,18 毫米,72 Nm;安装新螺栓;根据需要调节副车架举升工具
-
预装将右侧中间支座固定到车身的螺栓
注1 个螺栓,15 毫米,50 Nm;安装新螺栓
-
预装将左侧中间支座固定到车身的螺栓
注1 个螺栓,15 毫米,50 Nm;安装新螺栓
-
预装将前端支架固定到右前副车架防撞罐总成的螺栓
注2 个螺栓,13 毫米,16 Nm
-
预装将前端支架固定到左前副车架防撞罐总成的螺栓
注2 个螺栓,13 毫米,16 Nm
-
紧固将前副车架后部固定到车身的右侧大号螺栓
注1 个螺栓,21 毫米,125 Nm
-
紧固将前副车架后部固定到车身的左侧大号螺栓
注1 个螺栓,21 毫米,125 Nm
-
紧固将前副车架后部固定到车身的右侧小号螺栓
注1 个螺栓,15 毫米,50 Nm
-
紧固将前副车架后部固定到车身的左侧小号螺栓
注1 个螺栓,15 毫米,50 Nm
-
紧固将前副车架前部固定到车身的右侧螺栓
注1 个螺栓,18 毫米,72 Nm
-
紧固将前副车架前部固定到车身的左侧螺栓
注1 个螺栓,18 毫米,72 Nm
-
紧固将右侧中间支座固定到车身的螺栓
注1 个螺栓,15 毫米,50 Nm
-
紧固将左侧中间支座固定到车身的螺栓
注1 个螺栓,15 毫米,50 Nm
-
紧固将前副车架固定到右前副车架防撞罐总成的螺栓
注2 个螺栓,15 毫米,53 Nm
-
紧固将左前副车架防撞罐总成固定到前副车架的螺栓
注2 个螺栓,15 毫米,53 Nm
-
紧固将前端支架固定到右前副车架防撞罐总成的螺栓
注2 个螺栓,13 毫米,16 Nm
-
紧固将前端支架固定到左前副车架防撞罐总成的螺栓
注2 个螺栓,13 毫米,16 Nm
-
从车辆上降下副车架举升工具
注从前副车架上解锁副车架举升工具
-
从副车架举升工具上断开供气装置
-
从车辆上拆下副车架举升工具
-
安装右前下方横向连杆,然后预装将右侧支柱固定到下方控制臂的螺栓和螺母
注1 个螺栓,21 毫米,1 个螺母,21 毫米,106 Nm
-
预装新的将右前下方横向连杆固定到前副车架的螺栓

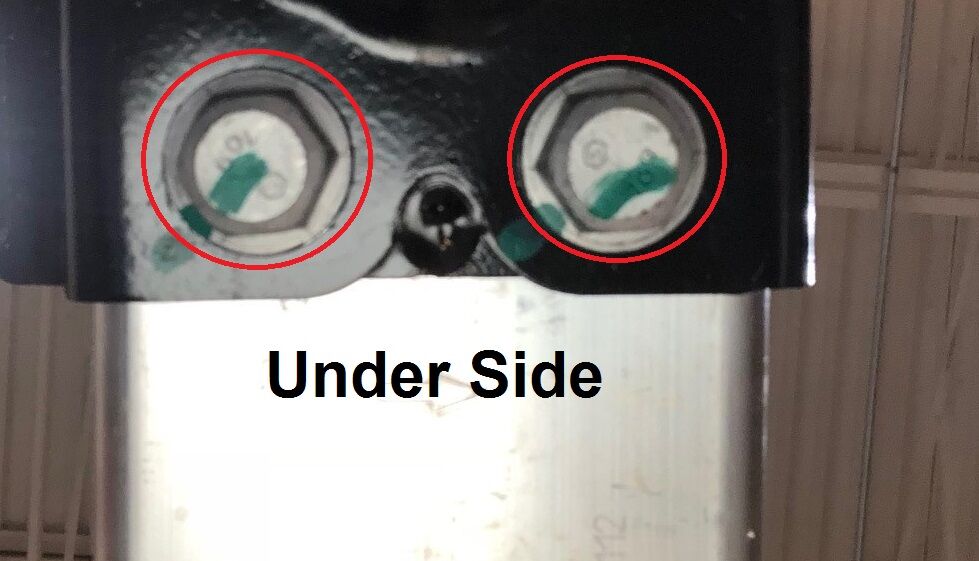

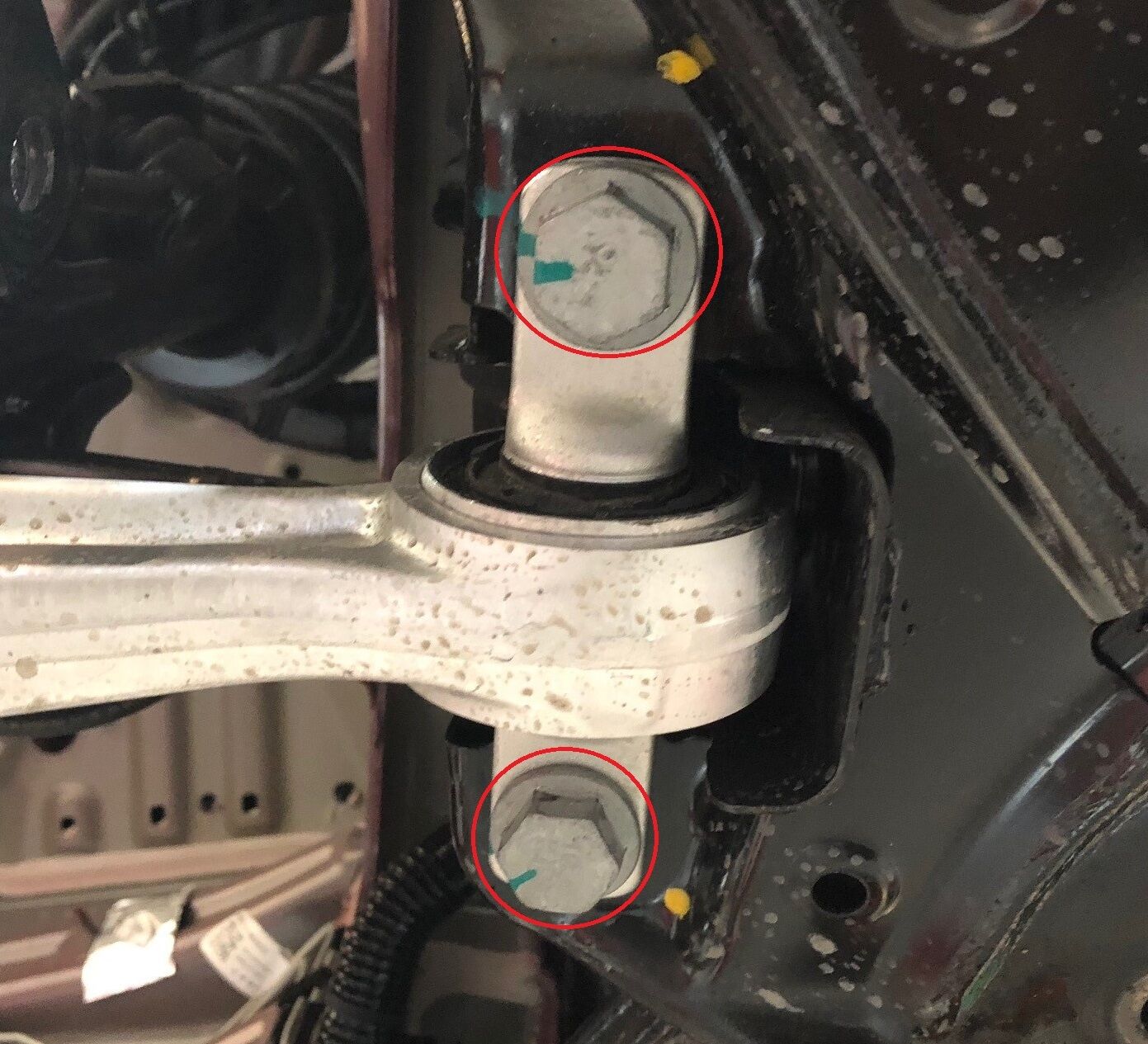

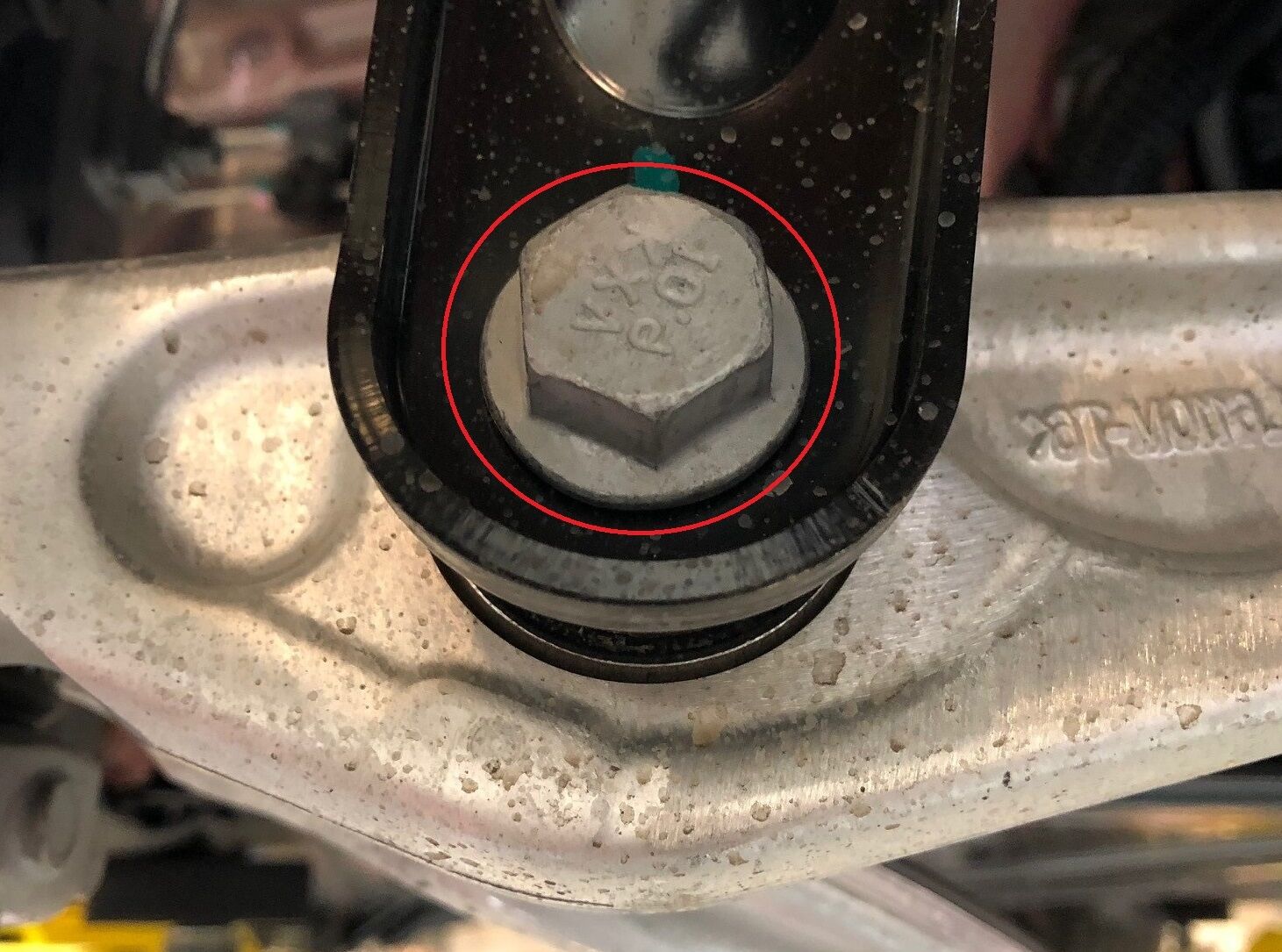

警告仅可安装零件号为 PN 1109912-00-B(中国 1109912-99-B)或更高版本的螺栓,这些螺栓螺纹上涂抹了螺纹胶。注2 个螺栓,21 毫米,135 Nm;建议视需要寻求他人协助;使用冲头工具对齐紧固件
-
将右前下方柔性连杆安装到前副车架上
-
安装将右前下方柔性连杆固定到前副车架的螺栓和螺母
注1 个螺栓,21 毫米,1 个螺母,21 毫米,115 Nm;建议视需要寻求他人协助
-

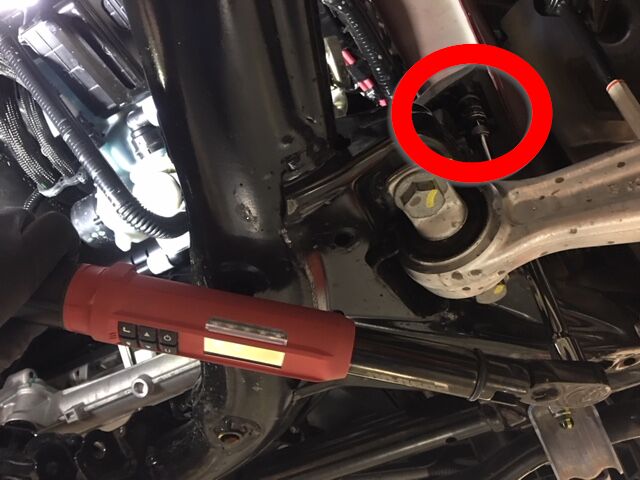

紧固将右前下方横向连杆固定到前副车架的螺栓
注2 个螺栓,21 毫米,135 Nm;建议视需要寻求他人协助;使用冲头工具对齐紧固件
-
安装左前下方横向连杆,然后预装将左侧支柱固定到下方横向连杆的螺栓和螺母
注1 个螺栓,21 毫米,1 个螺母,21 毫米,106 Nm
-
预装新的将左前下方横向连杆固定到前副车架的螺栓
警告仅可安装零件号为 PN 1109912-00-B(中国 1109912-99-B)或更高版本的螺栓,这些螺栓螺纹上涂抹了螺纹胶。注2 个螺栓,21 毫米,135 Nm;建议视需要寻求他人协助;使用冲头工具对齐紧固件
-
将左前下方柔性连杆安装到前副车架上
-
安装将左前下方柔性连杆固定到前副车架的螺栓和螺母
注1 个螺栓,21 毫米,1 个螺母,21 毫米,115 Nm;建议视需要寻求他人协助
-
紧固将左前下方横向连杆固定到前副车架的螺栓
注2 个螺栓,21 毫米,135 Nm
-
将右前平衡杆连杆总成放置到前平衡杆上
注可能需要向下拉平衡杆,以便接合末端连杆
-
安装将前平衡杆固定到右前平衡杆连杆总成的螺母

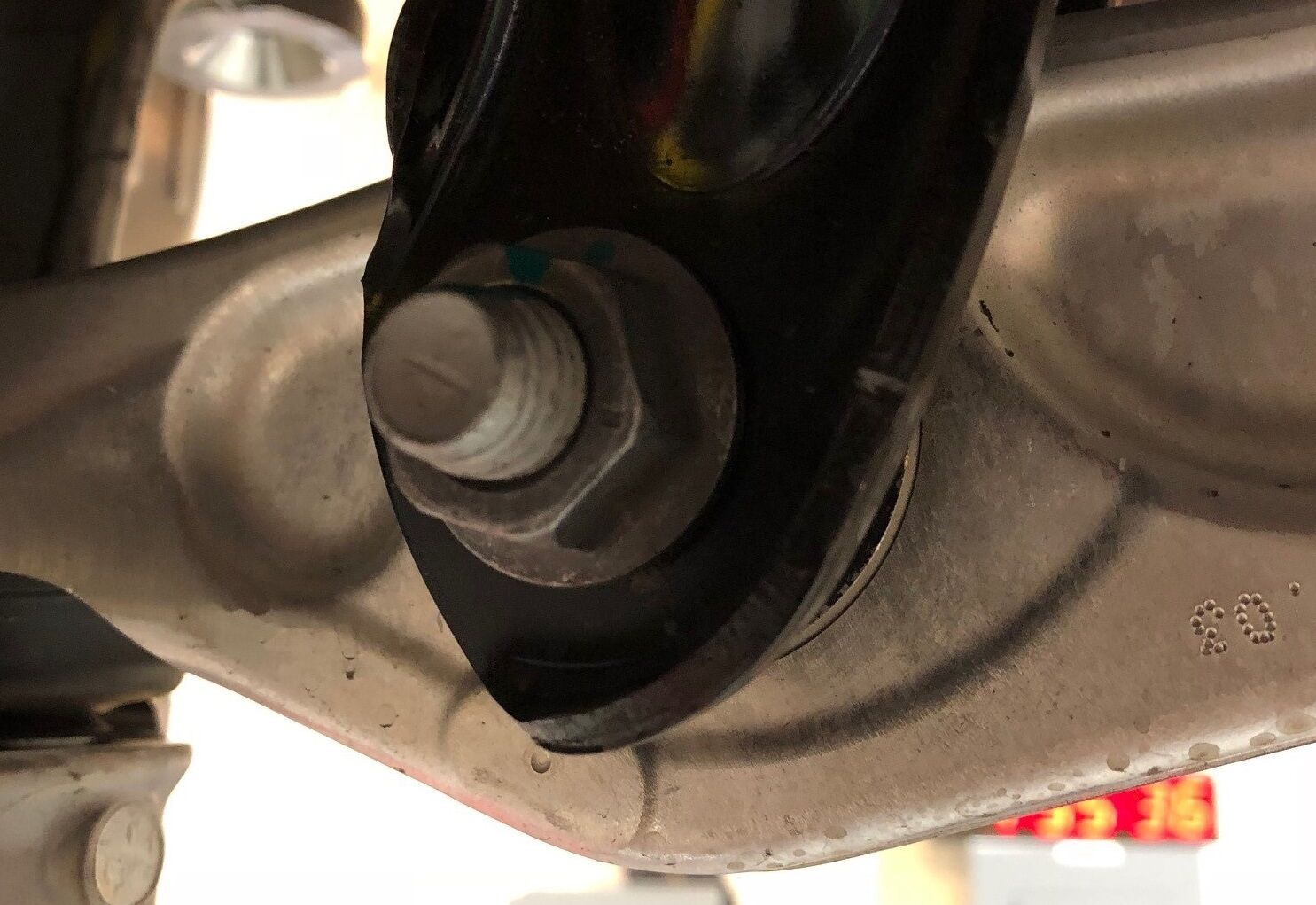

注1 个自锁螺母,18 毫米,98 Nm;安装新自锁螺母;用 T40 反向固定球头;用油性记号笔标记
-
将左前平衡杆连杆总成放置到前平衡杆上
注可能需要向下拉平衡杆,以便接合末端连杆
-
安装将前平衡杆连杆固定到左前平衡杆的螺母
注1 个自锁螺母,18 毫米,98 Nm;安装新自锁螺母;用 T40 反向固定球头;用油性记号笔标记
-
连接喇叭总成连接器
注2 个连接器
-
将 FDU 旁路软管夹子安装到前副框架上
注1 个卡子
-
安装将前部线束固定到前副框架的夹子
注1 个卡子
-
将前裙板放到前饰板上,然后安装将前裙板固定到前饰板的卡子
注6 个夹子,建议请助手帮忙
-
安装将前裙板 LH 角固定到前饰板的夹子
注2 个夹子
-
安装将前裙板 LH 角固定到前饰板的螺母
注1 个螺母,10 毫米,3 Nm
-
安装将前裙板 RH 角固定到前饰板的夹子
注2 个夹子
-
安装将前裙板 RH 角固定到前饰板的螺母
注1 个螺母,10 毫米,3 Nm
-
安装将前裙板固定到 LH 轮毂内衬的夹子
注3 个卡子
-
安装将前裙板固定到 RH 轮毂内衬的夹子
注3 个卡子
-
将前流线型护板放置到车辆上,然后安装螺母
注2 个螺母,15 毫米,5 Nm
-

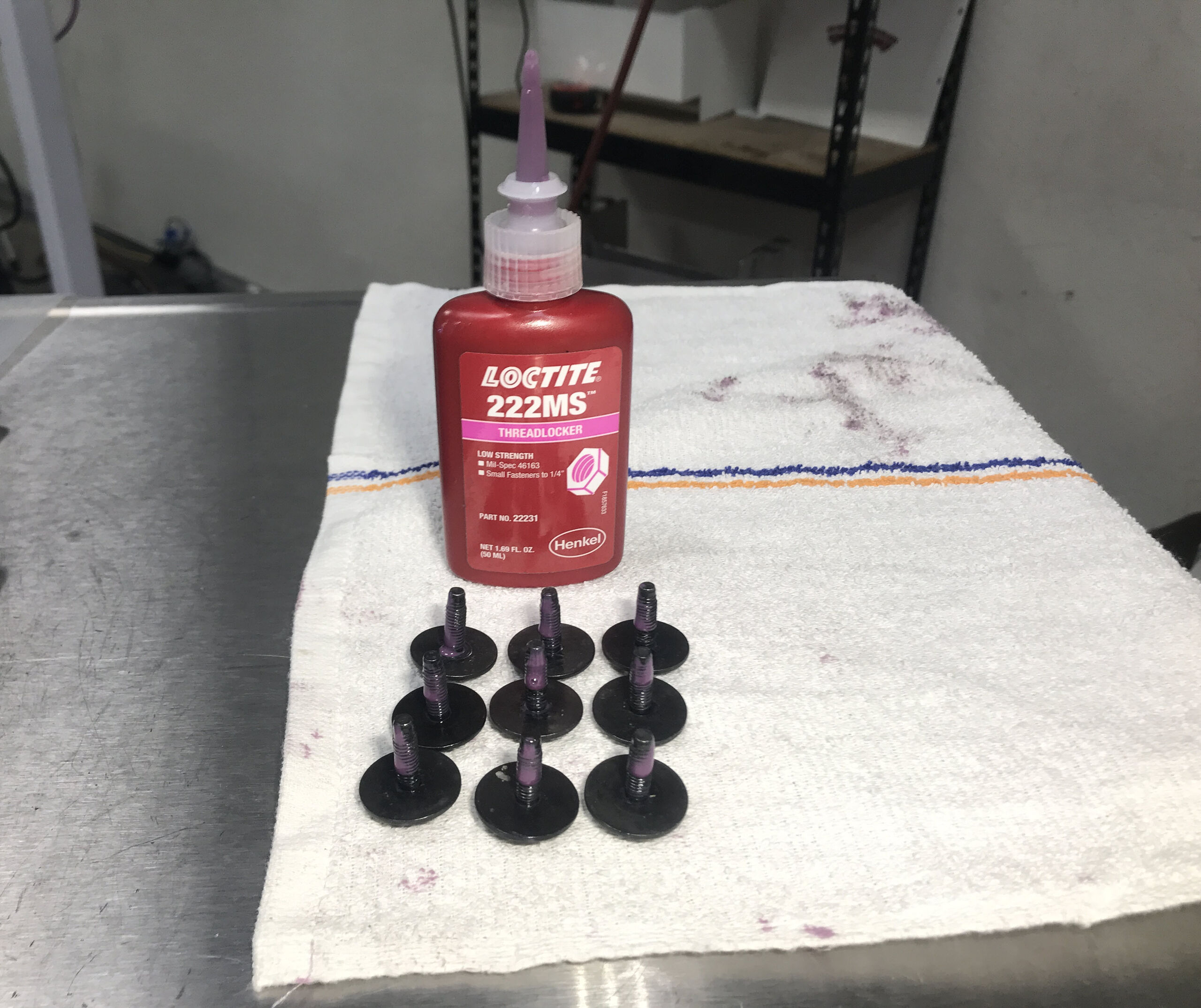

在前流线型护板螺栓上涂抹 Loctite 222,然后将外侧紧固件安装到前流线型护板上
注7 个螺栓,10 毫米,5 Nm
-

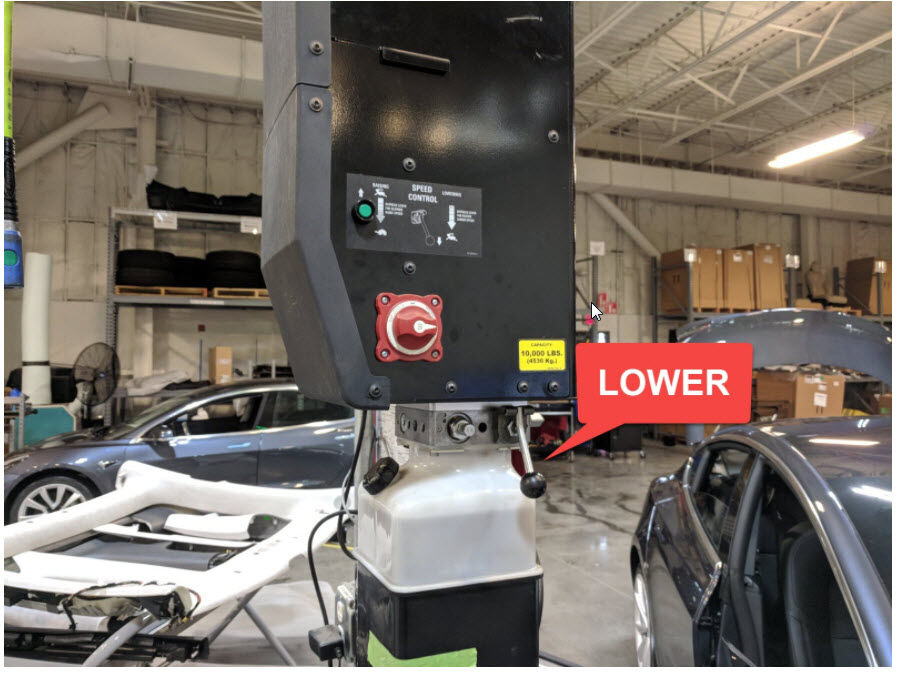

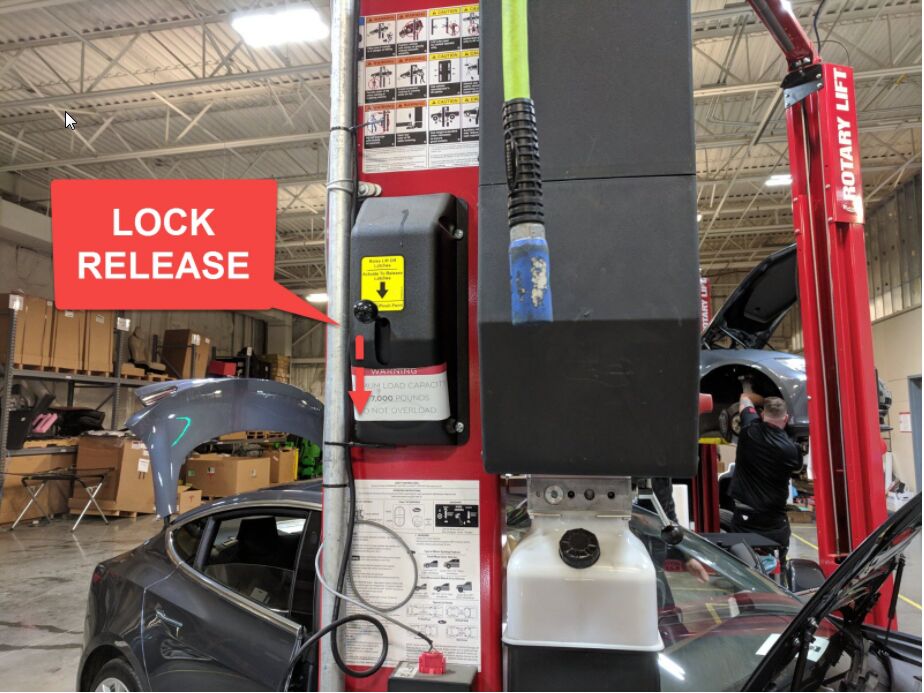

部分降下车辆并设定至锁止位
注将举升机升离锁止位,然后固定住释放杆,使锁具在车辆降下时保持活动自如;将车辆设置到适宜的作业高度
-
将右前横拉杆球头放置到右前转向节上
-
安装将右前横拉杆球头固定到右前转向节的螺母
注1 个自锁螺母,22 毫米,180 Nm;安装新自锁螺母
-
将左侧横拉杆球头放置到左前转向节上
-
安装将左前横拉杆球头固定到左前转向节的螺母
注1 个自锁螺母,22 毫米,180 Nm;安装新自锁螺母
-
安装右前轮毂
注5 个螺母,21 毫米,175 Nm;先手动拧紧带耳螺母,然后再使用电动工具
-
安装左前轮毂
注5 个螺母,21 毫米,175 Nm;先手动拧紧带耳螺母,然后再使用电动工具
-
降下车辆,直至轮胎接触到地面
注将举升机升离锁止位,然后固定住释放杆,使锁具在降下车辆时保持活动自如
-
紧固右前轮毂
注5 个螺母,21 毫米,175 Nm
-
紧固左前轮毂
注5 个螺母,21 毫米,175 Nm
-
安装右前轮毂盖
注1 个盖子;将气门嘴与轮毂盖腔体对齐
-
安装左前轮毂盖
注1 个盖子;将气门嘴与轮毂盖腔体对齐
-
连接转向机总成连接器
注2 个锁定连接器;接合锁片
-
将逻辑连接器连接到转向机构总成
注2 个连接器;接合锁片
-
向下滑动中间轴总成,将其安装到转向机总成上
注确保中间轴对齐并且完全就位;建议视需要寻求他人协助,将轴与转向机对齐
-
安装将中间轴总成固定到转向机总成的螺栓
注1 个螺栓,13 毫米,18 Nm
-
连接紧急响应回路和 12V 负极端子
注1 个螺母,10 毫米,6 Nm,1 个连接器;首先连接紧急响应回路,然后再连接 12V 电池,以避免损坏汽车电脑
-
将前备箱总成安装到车辆中
注6 个卡子;更换损坏或丢失的卡子
-
安装用于固定前备箱总成的紧固件
注5 个螺栓,10 毫米,5 Nm;新款车可能加装了 1 个将前备箱固定到清洗器储液罐颈部的推拉式卡子
-
安装维修盖板
注3 个卡子,1 个连接器
-
安装后挡板
注14 个卡子;固定前备箱后围,防止其在接合前部卡子时弯曲
-
关闭前备箱盖
-
将车辆驶离举升机
注完全降下举升架臂,如果需要,将其从车辆下部移走;将悬架退出“Jack 模式”(如有配备)
-
拆卸方向盘托架
-
升起左前车窗
-
关闭左前车门
-
检查胎压
注4 个轮胎;根据需要设置到规格范围内;参考位于驾驶位 B 柱上的“轮胎和负载信息”标签
- 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架。
