溢流阀 - 第二代(拆卸和更换)
校正代码
16102702 0.36
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。
- 2023 年 6 月 16 日:替换了 Toolbox 3 中 “Tools” 选项卡的步骤。
- 2024 年 6 月 17 日 删除了高压电池仓漏气测试。
拆卸
- 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
- 拆下高压电池后滑板。请参阅 滑板 - 高压电池 - 后部(拆卸和更换)。
-

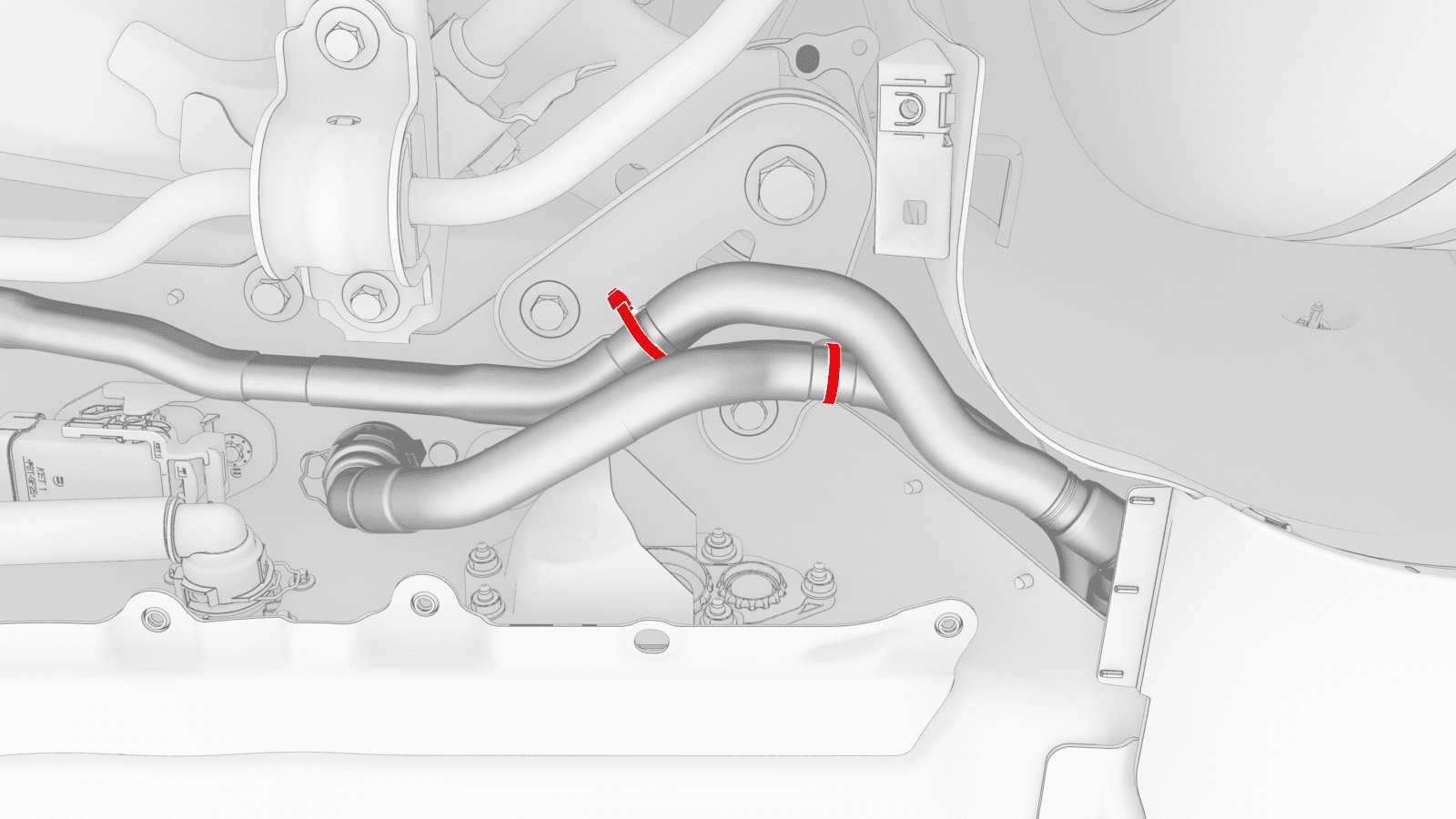

松开将冷却液软管固定到左右剪力板的卡子。
-
将第二代溢流阀从高压电池高压电池仓左右侧底部拆下。
注下拉并同时扭转溢流阀。
安装
- 使用异丙醇 (IPA) 湿巾清洁溢流阀拆除部位开口周围的区域。
-
安装将冷却液软管固定到左右剪力板的卡子。
-
将第二代溢流阀安装到高压电池高压电池仓左右侧底部的开口中。
注用力向上按压,使溢流阀完全就位,然后从内部紧固卡子(8 个)。
- 安装高压电池后滑板。请参阅 滑板 - 高压电池 - 后部(拆卸和更换)。
- 安装中间流线型护板请参阅 面板 - 流线型护板 - 后部(拆卸和更换)。
-
如有必要,将高压电池仓漏气测试添加为一项单独的工项。请参阅 高压电池仓漏气测试。
注根据需要添加校正代码 16100400。
