后备箱总成 - 下部(拆卸和更换)

校正代码 15247002 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格后备箱总成 - 下部(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将后部扩散器固定到下部行李箱总成的螺栓
4 Nm (2.9 lbs-ft)
  • 10 毫米深套筒
重复使用
将下部行李箱总成固定到车辆的角螺栓
30 Nm (22.1 lbs-ft)
  • 13 毫米深套筒
  • 4 英寸加长件
重复使用
将下部行李箱总成固定到车辆的中间螺栓
10 Nm (7.4 lbs-ft)
  • EP 14 套筒
  • 4 英寸加长件
重复使用

拆卸

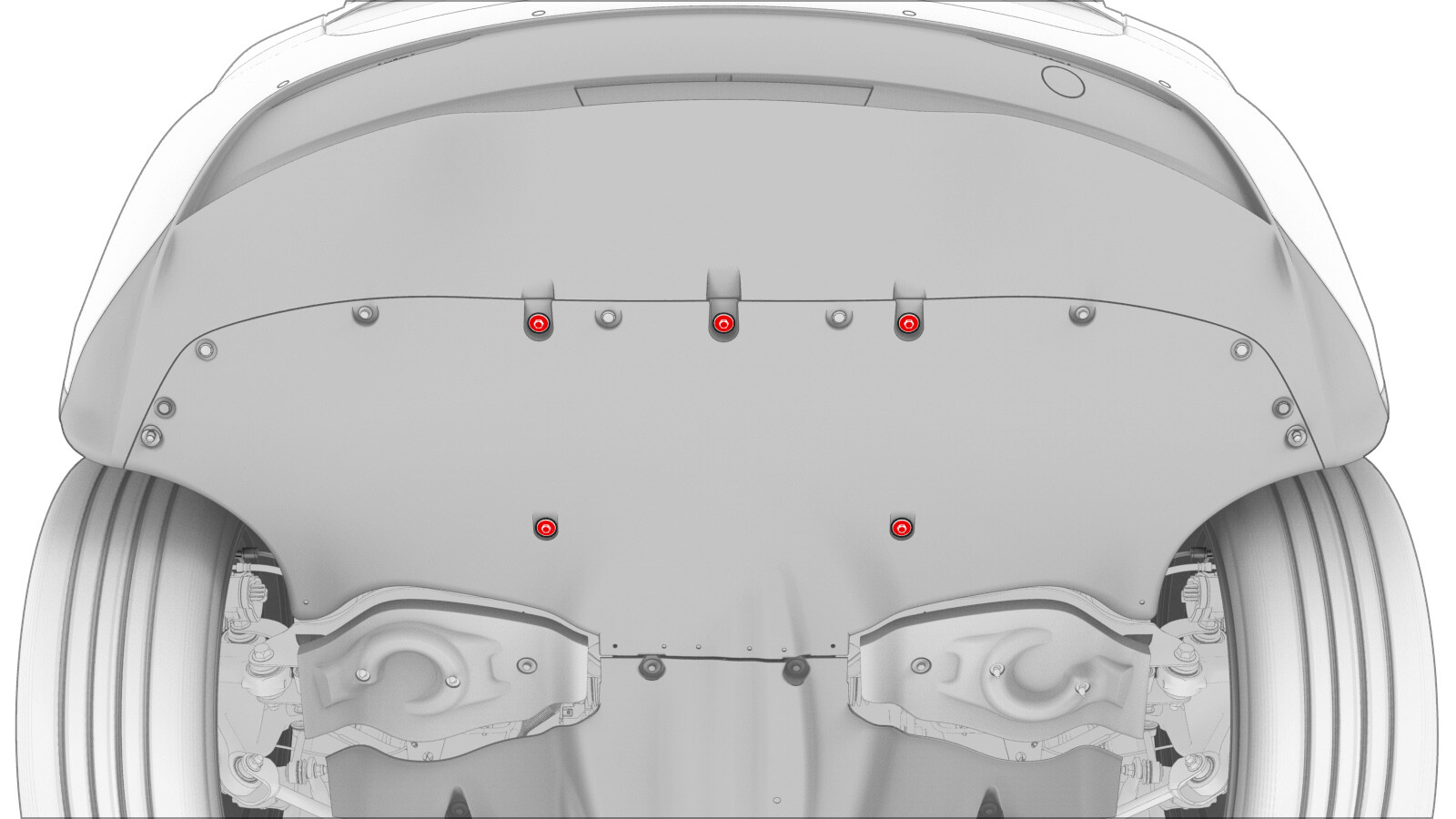

  1. 拆下将后部扩散器固定到下部行李箱总成的螺栓。
    4 Nm (2.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
  2. 拆下后备箱毡毯。请参阅底板 - 后备箱(拆卸和更换)

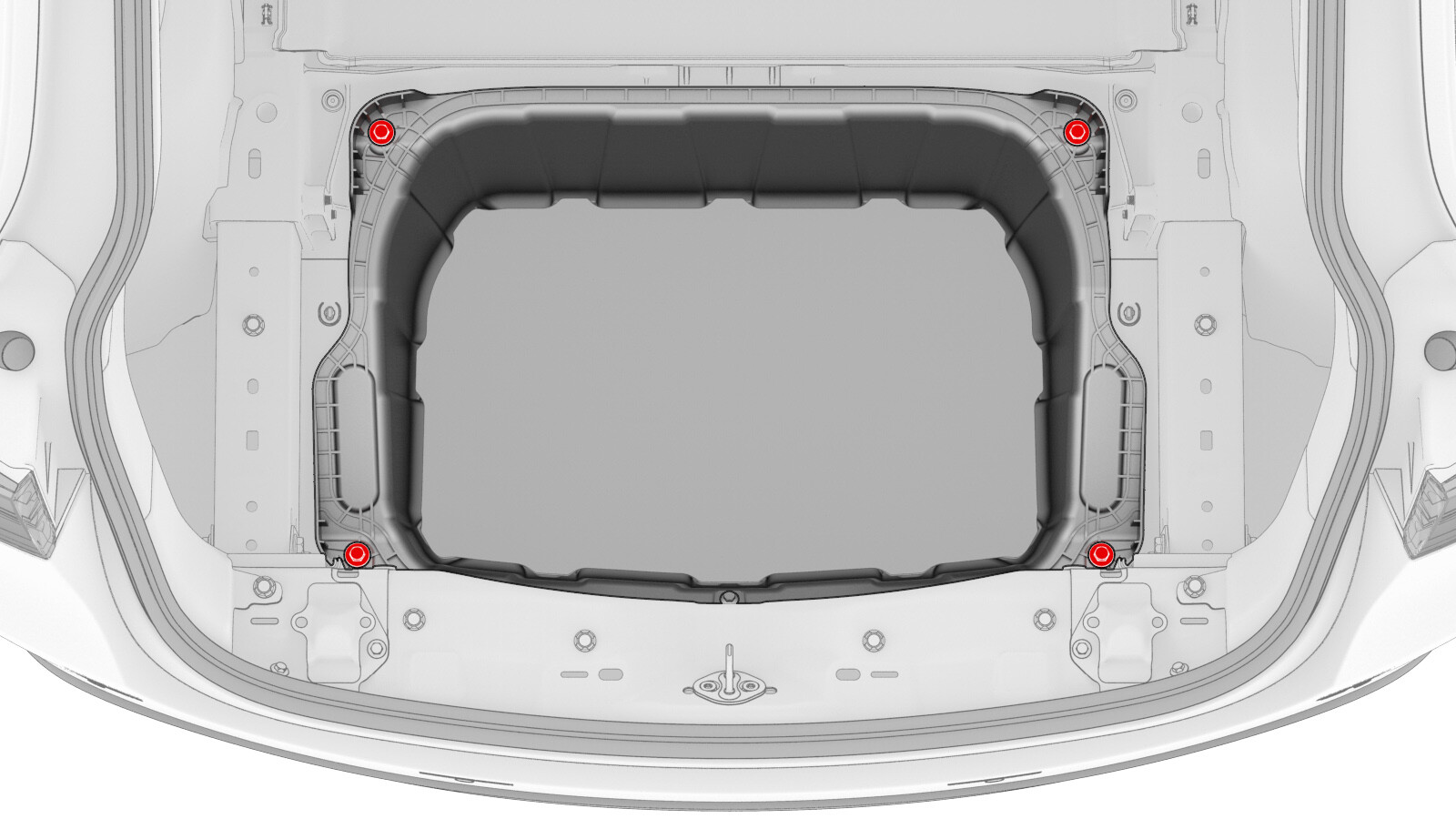

  3. 拆下将下部行李箱总成固定到车辆的角螺栓。
    30 Nm (22.1 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米深套筒
    • 4 英寸加长件
  4. 拆下将下部行李箱总成固定到车辆的中间紧固件。
    10 Nm (7.4 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果紧固件上的橡胶密封条损坏,请更换紧固件。
    提示: 推荐使用以下工具:
    • EP 14 套筒
    • 4 英寸加长件

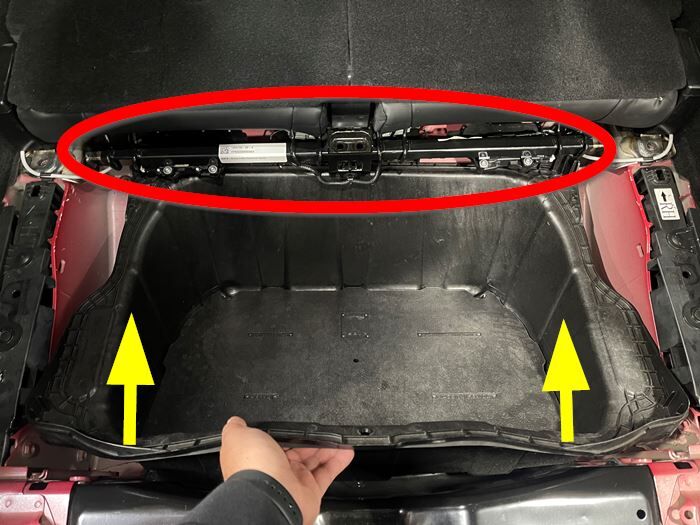

  5. 从车上拆下下部行李箱总成:
    Informational PurposesAn informational icon, calling your attention
    对于七座版车辆,先径直向上拉,再向上倾斜总成后部(以避开第三排座椅),然后向外拉总成。
    图 1. 七座版车辆

安装

安装程序与拆卸程序相反,以下各项除外:

  • 将后扩散器安装到下部行李箱总成时,在后扩散器螺栓上涂抹 Loctite 222。
