转向齿条(双电机)(拆卸和更换)

校正代码 32012202 0.90 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Informational PurposesAn informational icon, calling your attention
GEN3 和 GEN4 转向齿条使用的是相同的 GEN3 车辆网关配置。将 GEN3 转向齿条更换为 GEN4 转向齿条时,此信息不变。
  • 2023 年 10 月 4 日:添加了有关最终拆卸和首次安装步骤的视频。
  • 2023 年 6 月 8 日:添加了有关网关配置的信息。
  • 2023 年 8 月 29 日:根据最新的程序输入重新编写了主题。
表 1. 扭矩规格转向齿条(双电机)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将转向机总成固定到中间轴总成的螺栓
18 Nm (13.3 lbs-ft)
  • 无绳棘轮/冲击钻
  • 13 毫米套筒
  • 6 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将前支撑梁固定到车辆的螺栓(2 个)
48 Nm (35.4 lbs-ft)
  • E14 外梅花套筒
  • 3 英寸加长件
  • 无绳棘轮/冲击钻
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将冷却风扇模块总成固定到前支撑梁的左右螺栓(2 个)
10 Nm (7.4 lbs-ft)
  • 8 毫米套筒
  • 6 英寸加长件
  • 1/4 英寸通用接头
  • 无绳棘轮/冲击钻
  • 回旋头棘轮/回旋头扭矩扳手
  • 棘轮/扭矩扳手
重复使用
将转向机总成固定到前副车架的内侧螺栓(2 个)
75 Nm (55.3 lbs-ft)
  • 无绳棘轮/冲击钻
  • 18 毫米套筒
  • 6 英寸加长件
  • 3/8 英寸通用接头
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将转向机总成固定到前副车架的外侧螺栓(2 个)
47 Nm (34.7 lbs-ft)
  • 15 毫米套筒
  • 无绳棘轮/冲击钻
  • 6 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 将车辆置于双柱举升机上。请参阅举升车辆 - 双柱举升机
  2. 拆卸左前和右前轮毂盖。
  3. 松开左前和右前车轮上的螺母(10 个,21 毫米)。
  4. 打开左前车门,降下左前车窗。

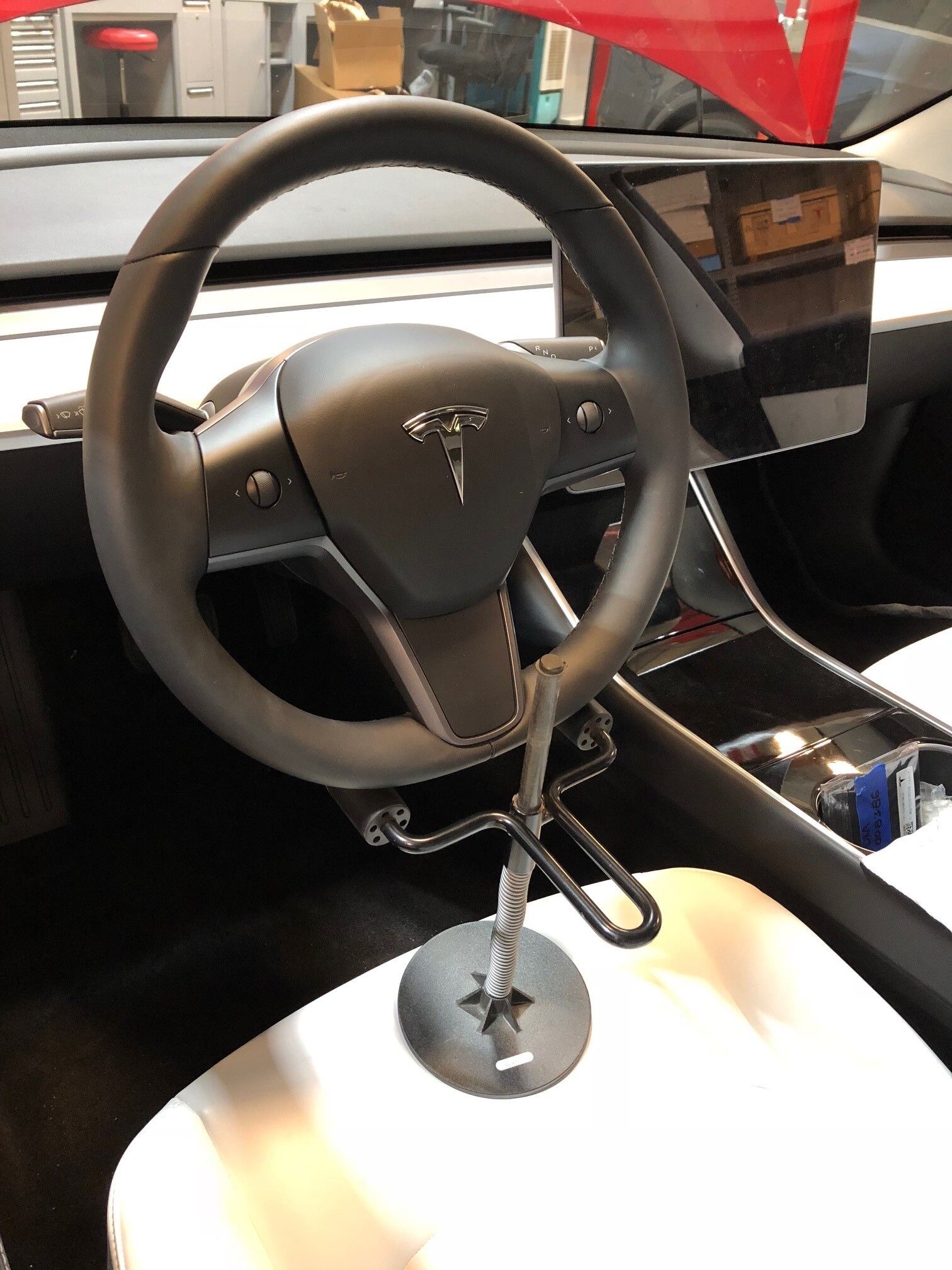

  5. 摆正方向盘,然后将其锁定到位。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。
  6. 拆卸前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  7. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和更换)
  8. 断开 12V/低压电源。请参阅12V/低压电源(断开和连接)

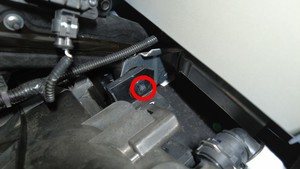

  9. 拆卸将转向机总成固定到中间轴总成的螺栓。
    提示: 推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 13 毫米套筒
    • 6 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  10. 将电动转向柱向上滑动,将其从转向机构总成上拆下。
    Informational PurposesAn informational icon, calling your attention
    可能需要扭动或使用无弹力锤来帮助分离。
  11. 拆卸左前和右前车轮。请参阅轮毂总成(拆卸和安装)
  12. 拆卸左右横拉杆球头。请参阅横拉杆球头 - LH(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    请勿拆下右侧外部横拉杆球头上的止动螺母。没有必要拆下转向齿条总成。
  13. 降下车辆,直至轮胎即将接触到地面。

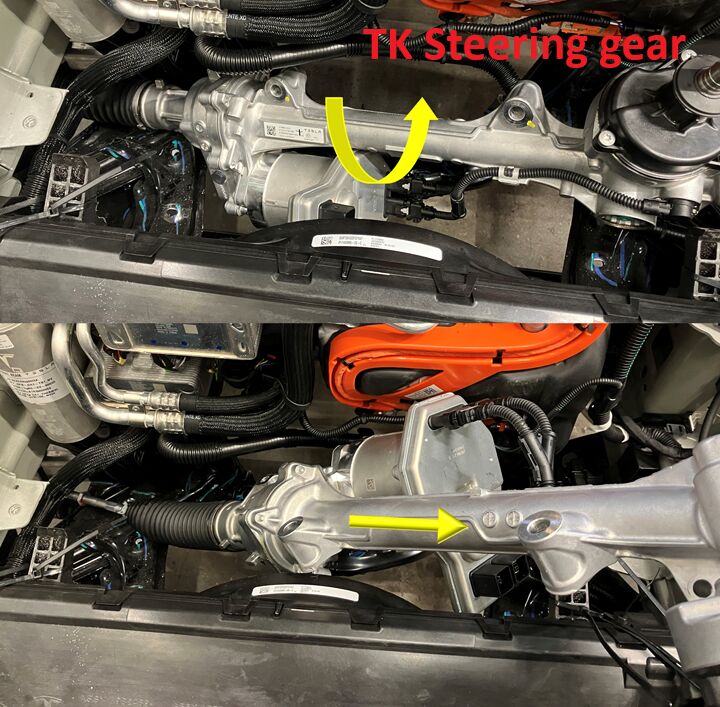

  14. 将左侧横拉杆球头连杆完全压入转向机构。
    Informational PurposesAn informational icon, calling your attention

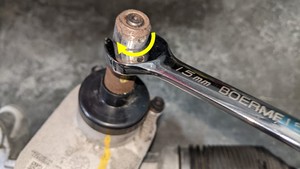

    使用开口扳手将轴顺时针旋转至截止位置。

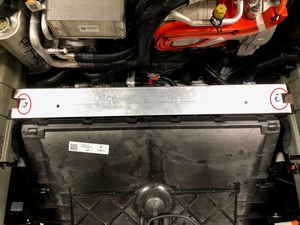

  15. 拆卸将前端支架固定到车辆的螺栓(2 个),然后将前端支架朝车辆后部滑动,将其从冷却风扇模块总成上拆下。
    提示: 推荐使用以下工具:
    • E14 外梅花套筒
    • 3 英寸加长件
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
  16. 在协助下,拆下将冷却风扇模块总成固定到前端支架的左右螺栓(2 个),然后将风扇总成放置在远离转向齿条的位置。
    Informational PurposesAn informational icon, calling your attention
    使用弹力绳将散热器抬离转向机构,以获得拆卸和安装的间隙。
    提示: 推荐使用以下工具:
    • 8 毫米套筒
    • 6 英寸加长件
    • 1/4 英寸通用接头
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
    • 棘轮/扭矩扳手

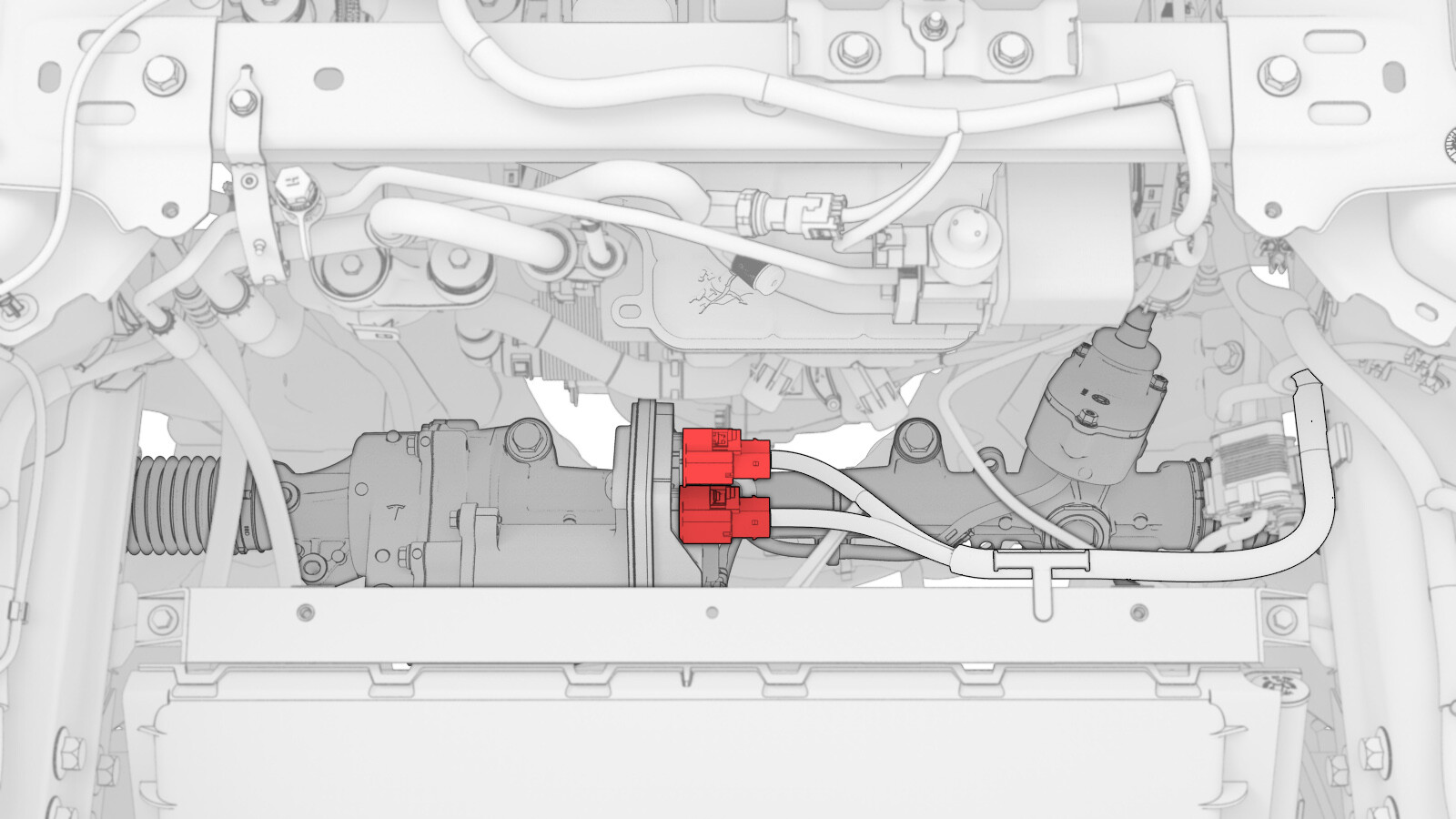

  17. 松开连接器锁,断开转向机构总成连接器(2 个),然后将 12V 转向机构线束移到一旁以留出间隙。

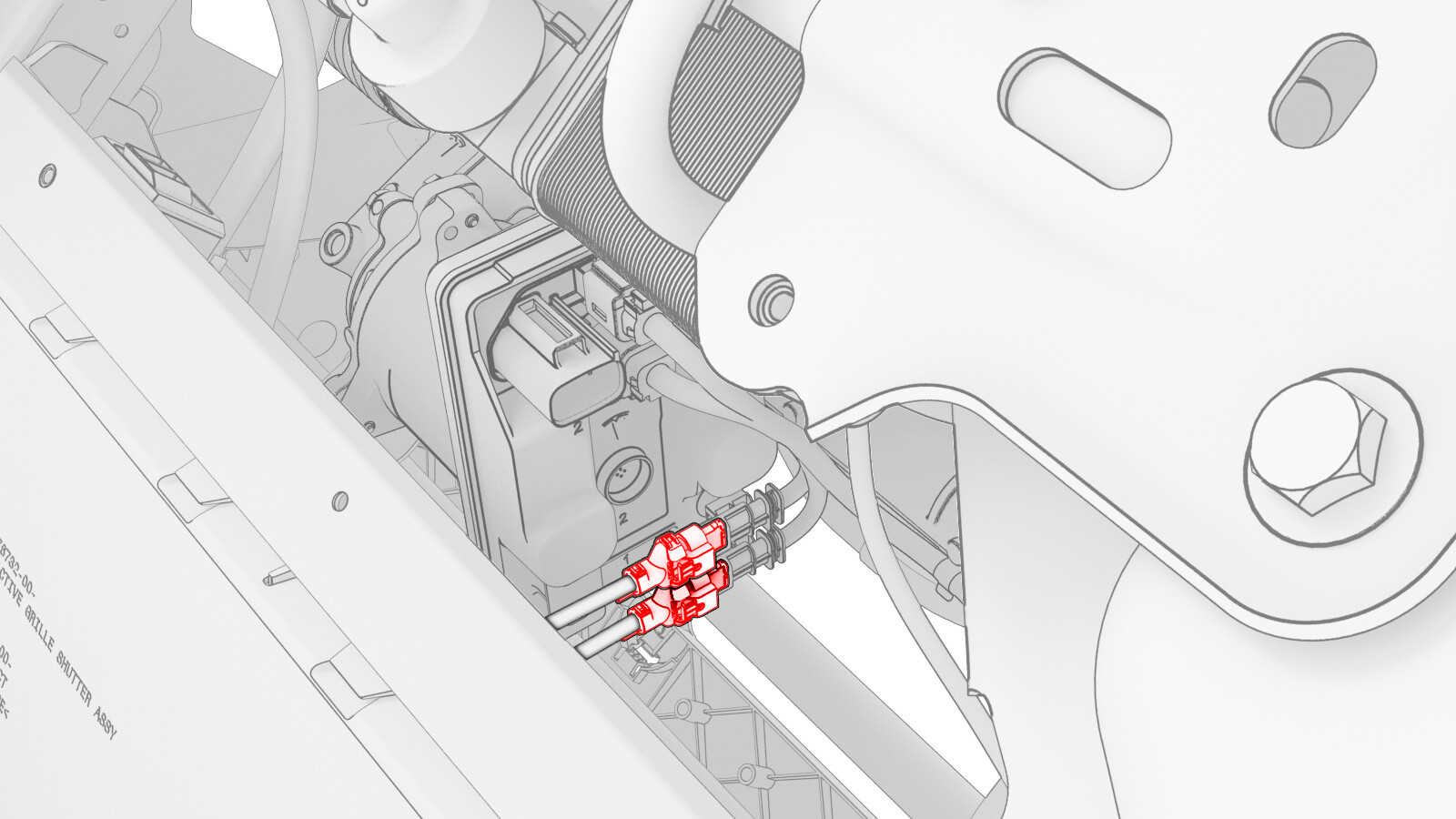

  18. 松开连接器锁,然后断开转向机构下方的逻辑连接器(2 个)。

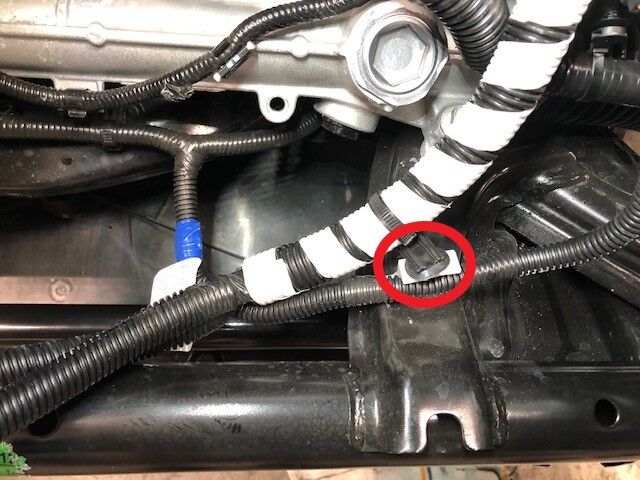

  19. 松开前副车架左侧的前部线束夹。

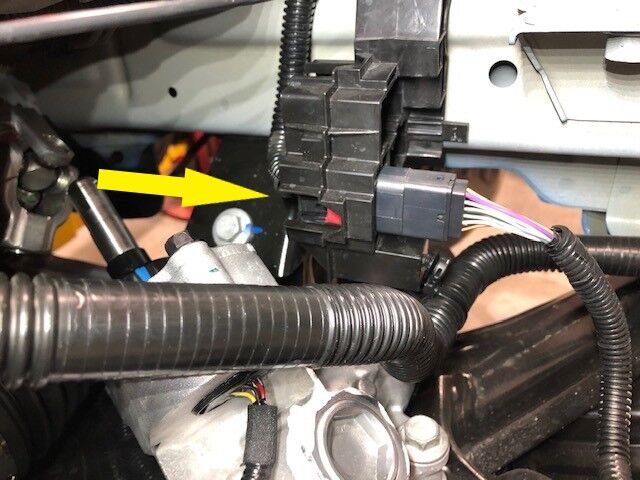

  20. 从左前滑轨支架上断开前部主线束连接器。
  21. 拆卸将转向机构总成固定到前副车架的内侧螺栓(2 个)。
    提示: 推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 18 毫米套筒
    • 6 英寸加长件
    • 3/8 英寸通用接头
    • 回旋头棘轮/回旋头扭矩扳手
  22. 拆卸将转向机构总成固定到前副车架的外侧螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 15 毫米套筒
    • 无绳棘轮/冲击钻
    • 6 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手

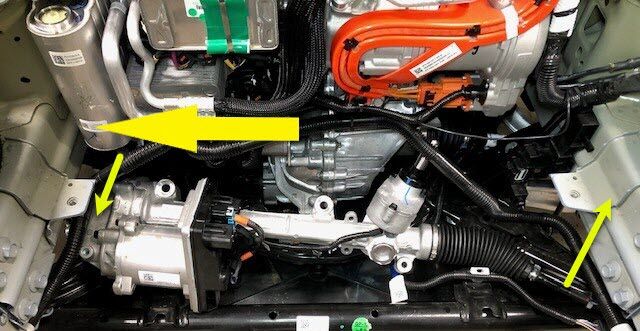

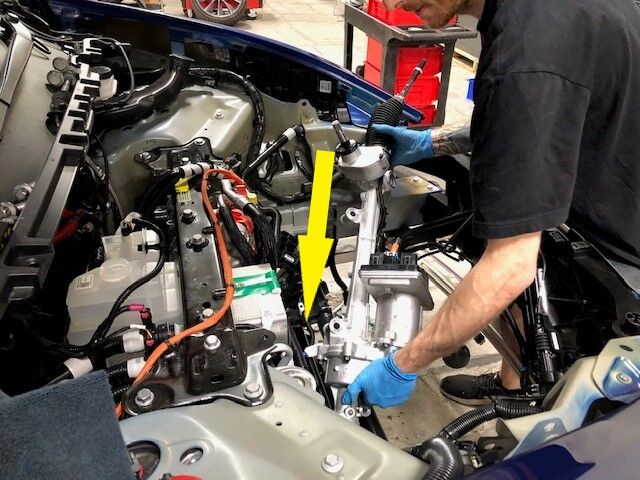

  23. 将转向机构总成向车辆右侧滑动,然后通过前备箱储物单元的开口向上取出转向机构总成。

安装

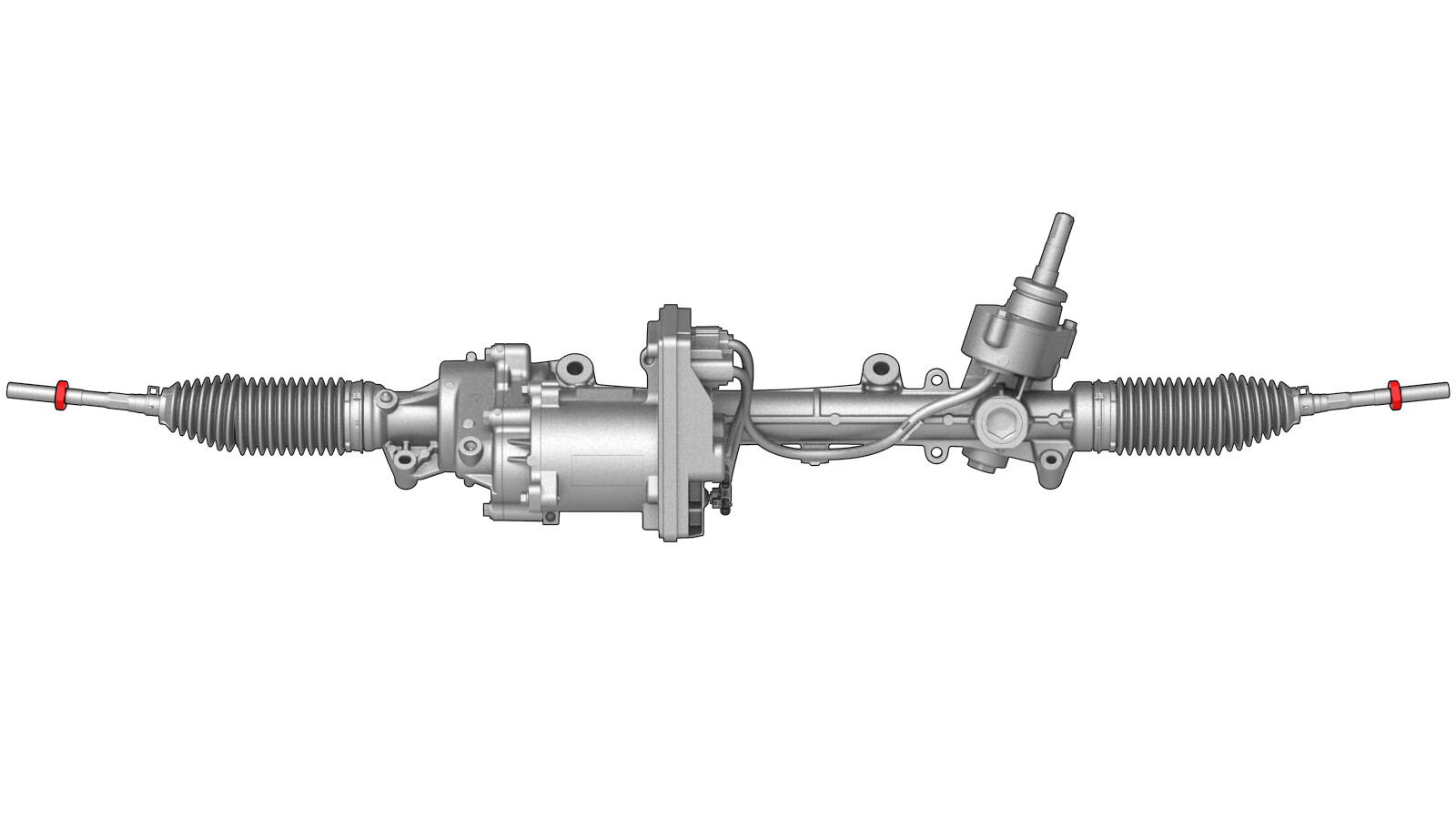

  1. 松开新转向机构总成上的左右横拉杆球头止动螺母
    提示: 推荐使用以下工具:
    • 21 毫米组合扳手
    • 14 毫米组合扳手

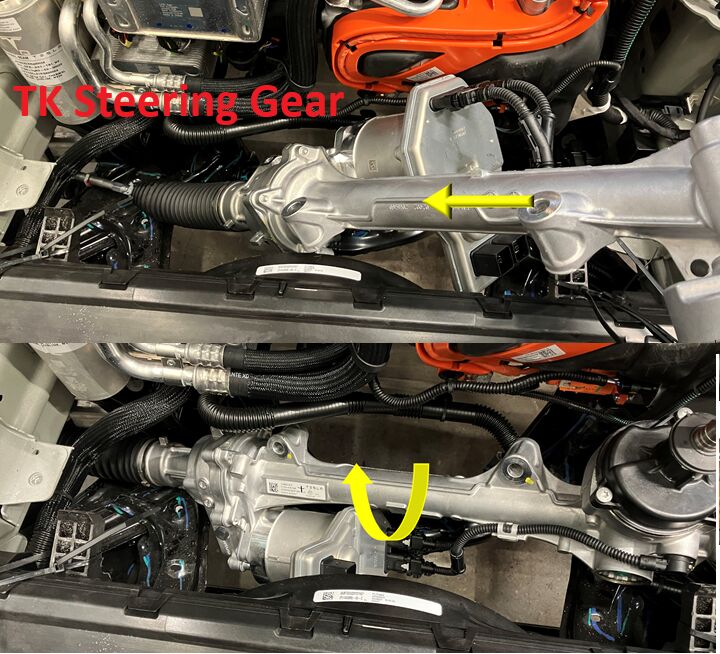

  2. 在协助下,从新转向机构总成上拆下左侧外部横拉杆球头,并将转向齿条的压力完全分散到右侧。
    Informational PurposesAn informational icon, calling your attention
    逆时针转动横拉杆。在轴上使用扳手来帮助分散压力。
  3. 将新的转向机构总成安装到车内。
    Informational PurposesAn informational icon, calling your attention

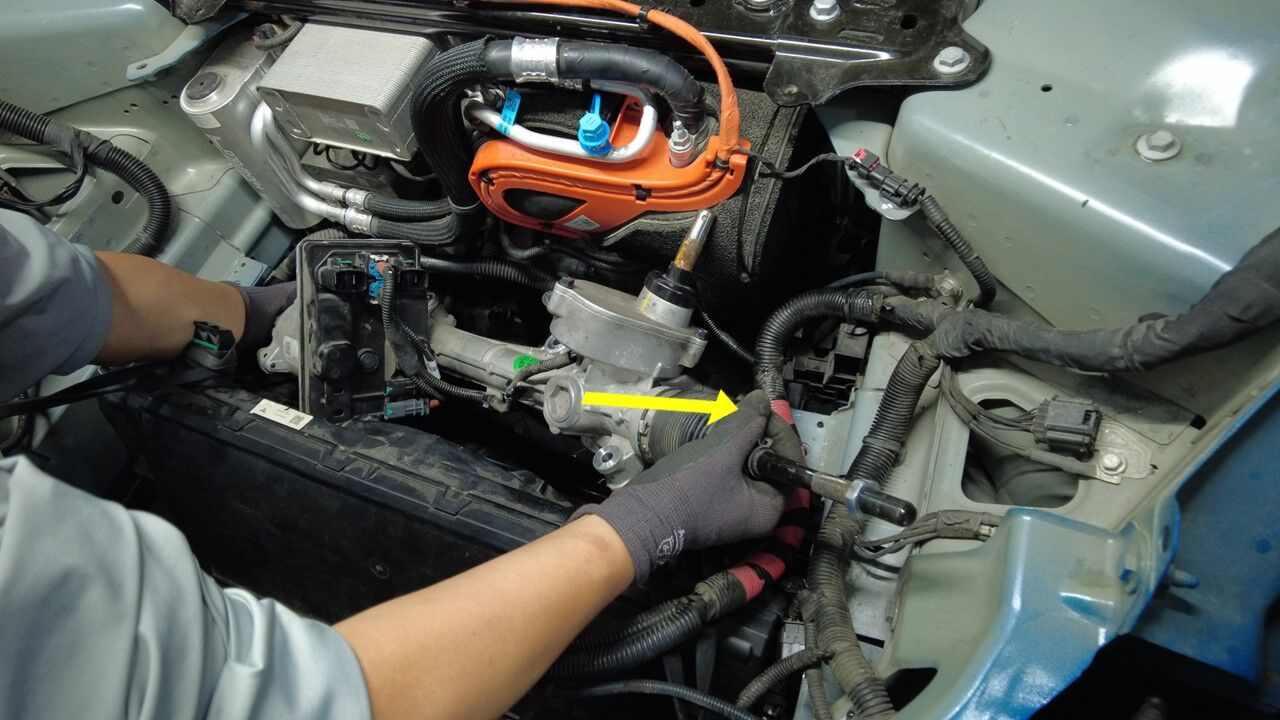

    通过前备箱储物单元的开口安装转向机构总成。先将转向机构总成的右侧安装到前备箱区域,然后将转向机构总成的左侧滑入车内。
  4. 预装将转向机构总成固定到前副车架的外侧螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    在后续步骤中拧紧。
  5. 安装将转向机构总成固定到前副车架的内侧螺栓(2 个)。
    75 Nm (55.3 lbs-ft)
    提示: 推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 18 毫米套筒
    • 6 英寸加长件
    • 3/8 英寸通用接头
    • 回旋头棘轮/回旋头扭矩扳手
  6. 紧固将转向机构总成固定到前副车架的外侧螺栓(2 个)。
    47 Nm (34.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 15 毫米套筒
    • 无绳棘轮/冲击钻
    • 6 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  7. 松一松左侧横拉杆球头与转向机构的连接,然后验证左右横拉杆球头是否尽可能均匀地分布。
    Informational PurposesAn informational icon, calling your attention
    使用开口扳手逆时针转动轴,然后检查保护罩从齿条伸出的距离是否大致相同。
  8. 向下滑动中间轴总成,将其安装到转向机构总成上。
    Informational PurposesAn informational icon, calling your attention
    确保中间轴对齐并且完全就位。如有必要,将轴与转向机构对齐。
  9. 安装将转向机构总成固定到中间轴总成的螺栓。
    18 Nm (13.3 lbs-ft)
    提示: 推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 13 毫米套筒
    • 6 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  10. 将前部主线束连接器连接到左前滑轨支架,然后接合锁片。
  11. 安装前副车架左侧的前部线束夹。
  12. 连接转向机构下方的逻辑连接器。
  13. 连接转向机构总成连接器。
  14. 松开弹力绳,将散热器总成放回正常位置。
  15. 在协助下,安装将冷却风扇模块总成固定到前端支架的左侧螺栓,然后安装并拧紧右侧螺栓,左后再拧紧左侧螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    使用弹力绳将散热器抬离转向机构,以获得拆卸和安装的间隙。
    提示: 推荐使用以下工具:
    • 8 毫米套筒
    • 6 英寸加长件
    • 1/4 英寸通用接头
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
    • 棘轮/扭矩扳手
  16. 将前端支架安装到冷却风扇模块总成中。
    Informational PurposesAn informational icon, calling your attention
    将冷却风扇模块支座放置到冷却风扇模块的锁片上。
  17. 安装将前端支架固定到车辆的螺栓(2 个)。
    48 Nm (35.4 lbs-ft)
    提示: 推荐使用以下工具:
    • E14 外梅花套筒
    • 3 英寸加长件
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
  18. 将车辆举升到适宜的作业高度,然后将举升机降至锁止位。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

    务必在听到两侧的锁发出清晰的锁止声之后再降下,否则车辆可能会发生侧倾。

    确保车门周围无其他物体。

  19. 安装左右横拉杆球头。请参阅横拉杆球头 - LH(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    请勿拆下右侧外部横拉杆球头上的止动螺母。没有必要拆下转向齿条总成。
  20. 将车辆下降到适宜的作业高度,然后将举升机置于锁止位。
  21. 安装左前和右前车轮。请参阅轮毂总成(拆卸和安装)
  22. 连接低压电源。请参阅12V/低压电源(断开和连接)
    Informational PurposesAn informational icon, calling your attention
    请勿在此步骤中安装前备箱后部挡板。
  23. 安装高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和更换)
  24. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  25. 将方向盘托架和方向盘水平仪从车上拆下。
  26. 重新安装车辆固件。请参阅软件重新安装 - 触摸屏
  27. 升起左前车窗,关闭左前车门。
  28. 将车辆驶离举升机。
  29. 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架
