下辐套 - 方向盘 ((拆卸和安装))
校正代码
3205010021
FRT
0.30
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-08-19: 发布了新的程序。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 位于方向盘处的气囊支架螺栓（4 个） |
 3.7 Nm (2.7 lbs-ft) |
|
重复使用 | |
| 将辐条下罩固定到方向盘前部的螺钉（2 个） |
1 Nm (.7 lbs-ft) |
|
重复使用 | |
| 将辐条下罩固定到方向盘底部的螺钉（3 个） |
1 Nm (.7 lbs-ft) |
|
重复使用 | |
| 将辐条下罩固定到方向盘后部的螺栓（4 个） |
3.7 Nm (2.7 lbs-ft) |
|
重复使用 |
拆卸
- 拆卸前备箱后部挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
- 断开低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
- 拆下驾驶位安全气囊。请参阅 气囊 - 驾驶位 ((拆卸和更换))。
- 拆卸方向盘。请参阅 方向盘 ((拆卸和更换))。
-

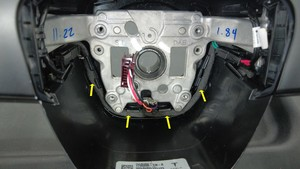

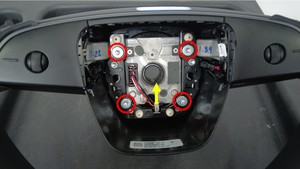

将气囊支架螺栓（4 个）从方向盘上拆下，收集螺栓下方的弹簧（4 个），然后断开连接器。
注4 个螺栓的下方各有一个弹簧，请勿丢失。提示推荐使用以下工具
- 梅花 T30 套筒
-

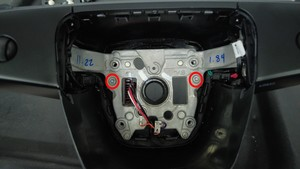

拆下将辐条下罩固定到方向盘前部的螺钉（2 个）。
提示推荐使用以下工具
- 梅花 T8 批头
-

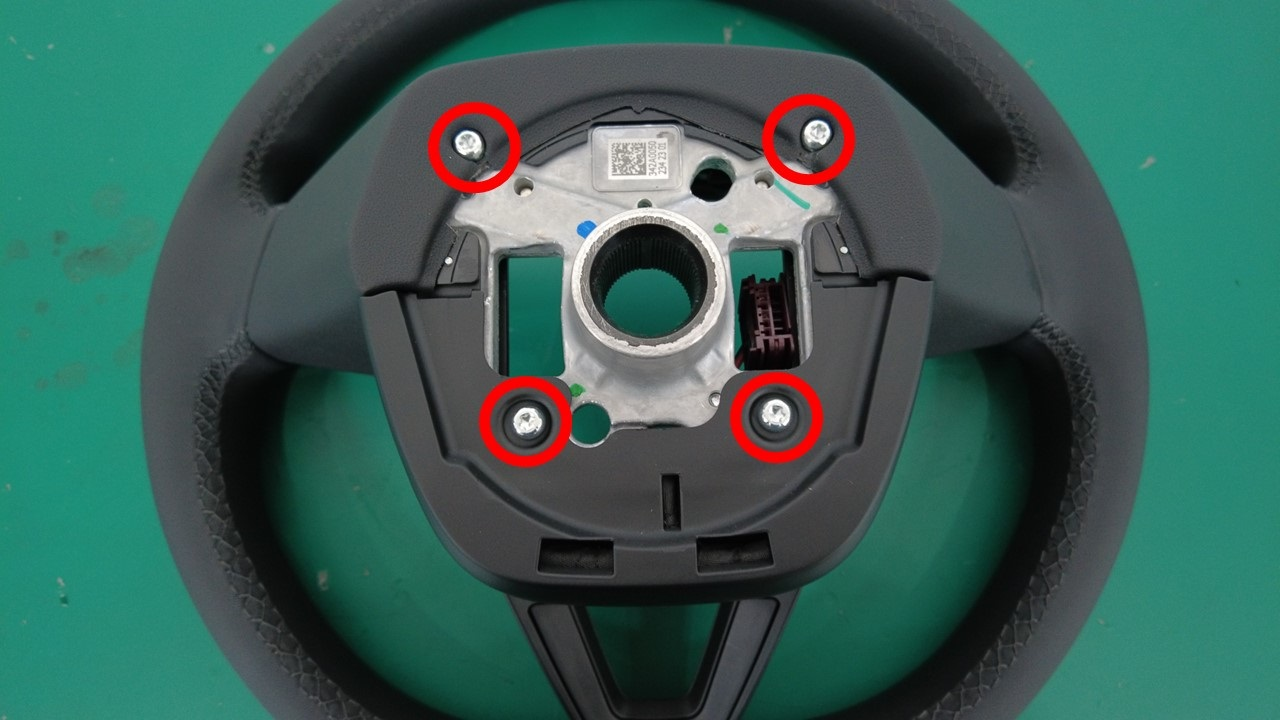

拆下将辐条下罩固定到方向盘后部的螺栓（4 个）。
提示推荐使用以下工具
- 梅花 T20 套筒
-

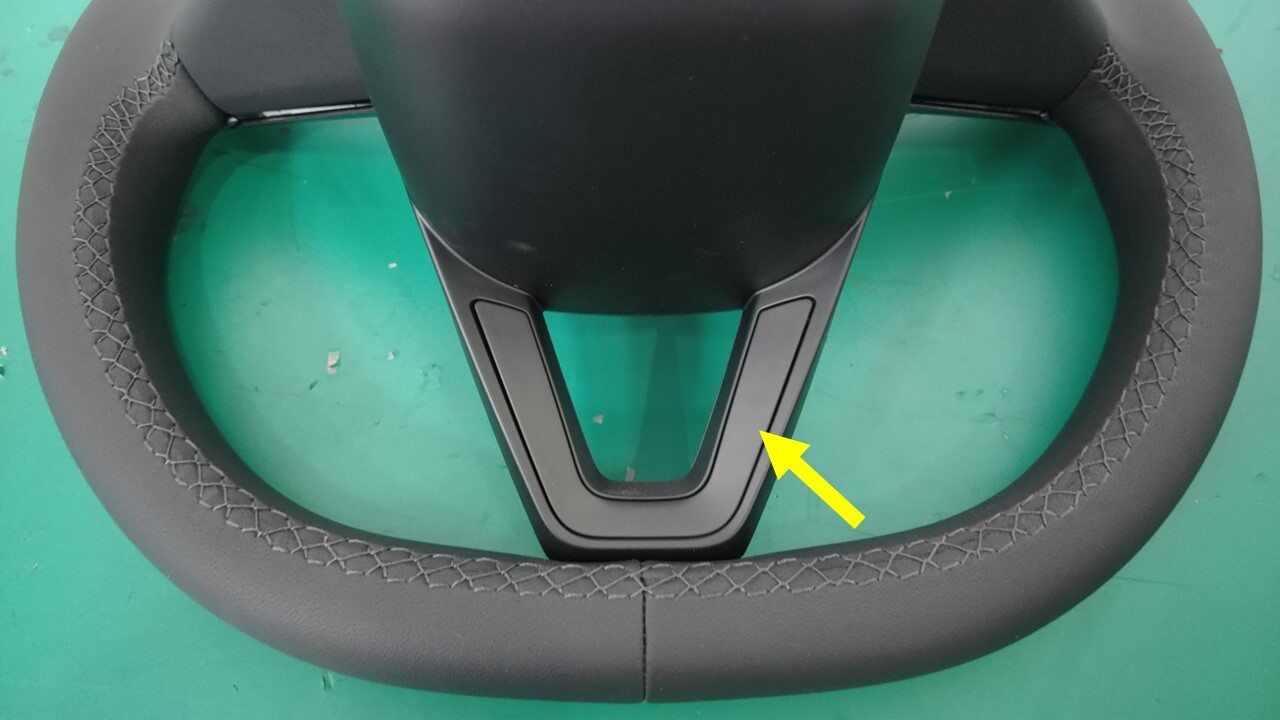

将螺钉帽从辐条下罩上拆下。
-

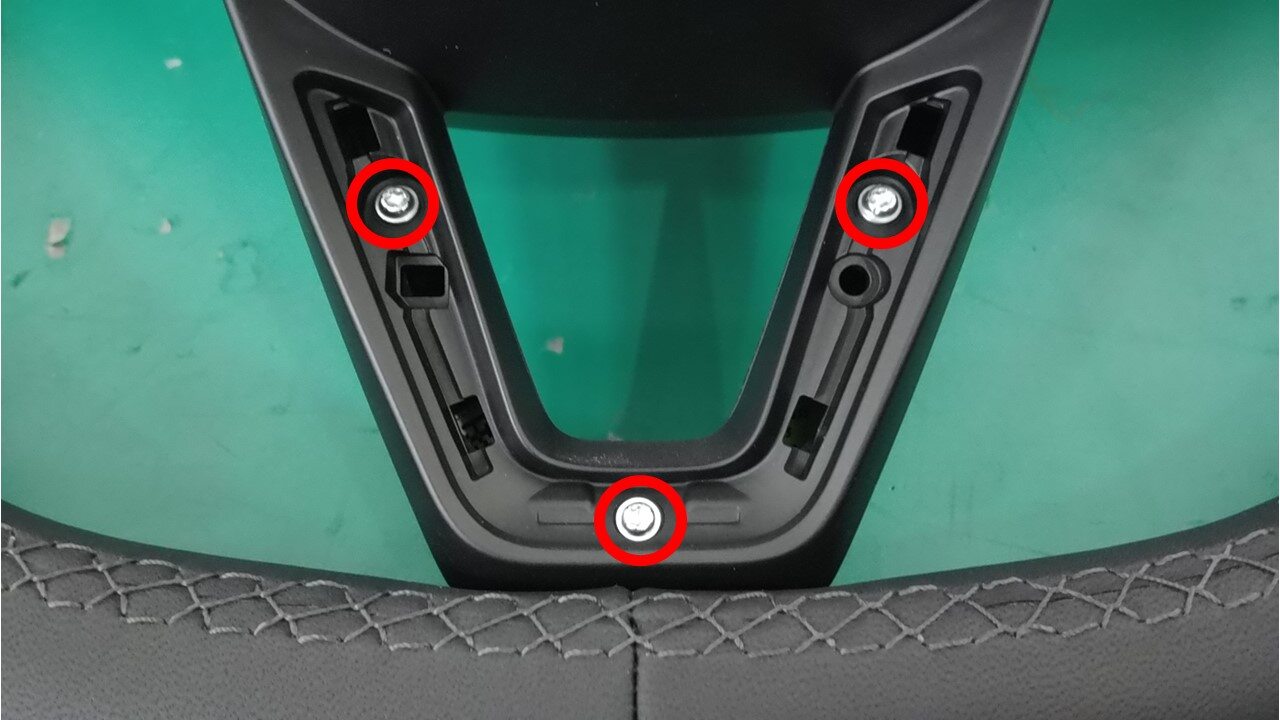

将螺钉（3 个）从辐条下罩上拆下。
提示推荐使用以下工具
- 梅花 T8 批头
-

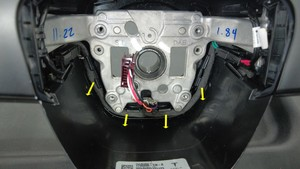

将线束从辐条下罩线束支架上拆下。
-
将辐条下罩从方向盘上拆下。
安装

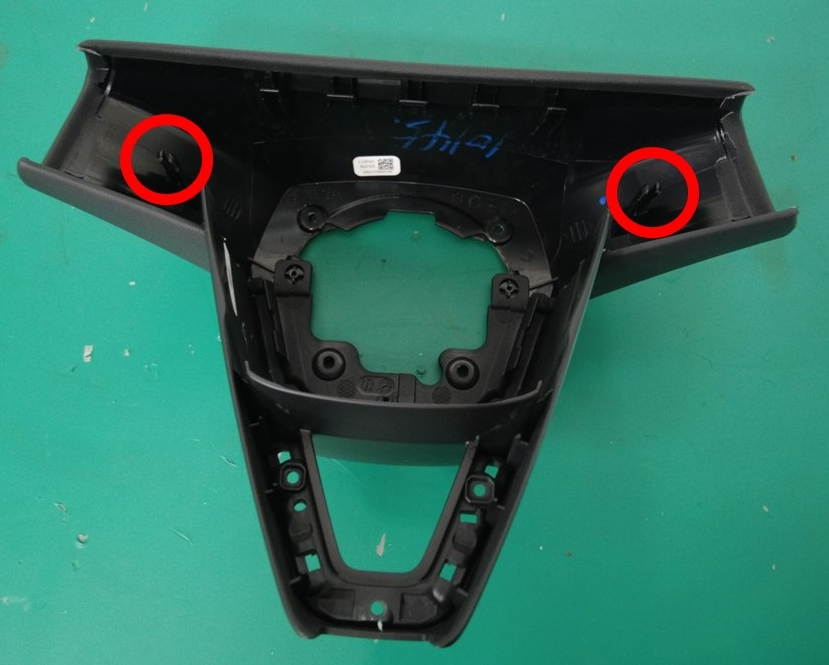

- 将辐条下罩放置到方向盘上，然后安装将辐条下罩固定到方向盘的定位夹（2 个）。
-
将螺钉（3 个）安装到辐条下罩上。1 Nm (.7 lbs-ft)提示推荐使用以下工具
- 梅花 T8 批头
-
将螺钉帽安装到辐条下罩上。
-
安装将辐条下罩固定到方向盘后部的螺栓（4 个）。3.7 Nm (2.7 lbs-ft)提示推荐使用以下工具
- 梅花 T20 套筒
-
将线束安装到辐条下罩线束支架上。
-
安装将辐条下罩固定到方向盘前部的螺钉（2 个）。1 Nm (.7 lbs-ft)提示推荐使用以下工具
- 梅花 T8 批头
-
将气囊支架螺栓（4 个）安装到方向盘上，然后连接连接器。3.7 Nm (2.7 lbs-ft)注安装螺栓前，将弹簧放置在方向盘支架上。提示推荐使用以下工具
- 梅花 T30 套筒
- 安装方向盘。请参阅 方向盘 ((拆卸和更换))。
- 安装驾驶位安全气囊。请参阅 气囊 - 驾驶位 ((拆卸和更换))。
- 连接低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
- 安装前备箱后挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
