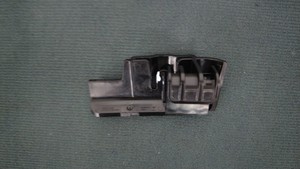

支架 - 充电端口手动释放缆索 ((拆卸和更换))

校正代码 4401010042 FRT 0.18 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 打开左前车门，降下左前车窗。
  2. 通过外部开关打开后备箱。
  3. 拆卸后备箱负重底板。请参阅负重底板 - 后备箱 ((拆卸和更换))。
  4. 拆卸后备箱饰板总成。请参阅饰板 - 后备箱 - 总成 ((拆卸和更换))。
  5. 拆卸行李箱门槛饰板总成。请参阅门槛饰板 - 后备箱 ((拆卸和更换))。
  6. 拆卸后备箱左侧负重底板支架。请参阅支架 - 后备箱负重底板 - 左侧 ((拆卸和更换))。

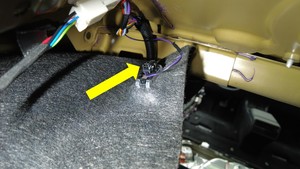

  7. 断开后备箱左侧作业灯连接器。

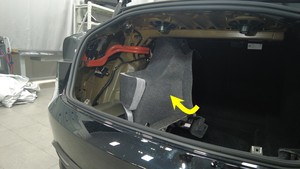

  8. 拆卸将后备箱左侧饰板固定到车辆的卡子，然后将饰板移至一旁。
    注
    注意在移动侧饰板时请勿造成过度褶皱。

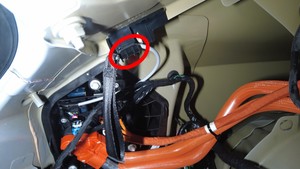

  9. 将充电接口手动释放缆索从电缆支架上松开。
    注
    轻轻松开卡子，以免造成损坏。请勿用力过猛。

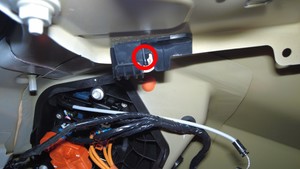

  10. 将充电接口手动释放缆索支架从车辆上松开。

安装

  1. 将充电接口手动释放缆索支架安装到车辆上。
  2. 将充电接口手动释放缆索固定到电缆支架上。
  3. 将后备箱左侧饰板移回原位。
  4. 连接后备箱左侧作业灯连接器。
  5. 安装将后备箱左侧饰板固定到车辆的卡子。
  6. 安装后备箱饰板总成。请参阅饰板 - 后备箱 - 总成 ((拆卸和更换))。
  7. 安装后备箱左侧负重底板支架。请参阅支架 - 后备箱负重底板 - 左侧 ((拆卸和更换))。
  8. 安装行李箱门槛饰板总成。请参阅门槛饰板 - 后备箱 ((拆卸和更换))。
  9. 安装后备箱负重底板。请参阅负重底板 - 后备箱 ((拆卸和更换))。
  10. 通过外部开关关闭后备箱。
  11. 升起左前车窗，关闭左前车门。
