支座总成 - 后驱动电机系统 - 左侧(第四代) ((拆卸和更换))

校正代码 4001010092 FRT 2.16 注意:除非本程序中另有明确规定,否则上文所列校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损。记录发现的任何问题。
  2. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机
  3. 打开所有车门,降下所有车窗。
  4. 启用“维护模式”。请参阅 维护模式
  5. 解锁车辆网关。请参阅 网关解锁
  6. 点击Store Application Data,点击Run,然后等待例行程序完成。
  7. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Coolant System > Coolant Fill/Drain,点击Run,然后等待例行程序完成。
  8. 安装前备箱后部挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))
  9. 断开低压电源请参阅 低压电源 - 锂离子(断开和连接)
  10. 拆下新鲜空气进气槽。请参阅 新风槽总成 - HVAC ((拆卸和更换))
  11. 拆下第二排座椅下部座垫,请参阅坐垫 - 第二排座椅 ((拆卸和更换))
  12. 执行车辆高压禁用程序。请参阅 车辆电气绝缘程序 (Test/Adjust)
  13. 拆下后轮毂。请参阅 轮毂总成(拆卸和安装)
  14. 拆下后流线型护板,请参阅流线型护板 - 后底板 ((拆卸和更换))
  15. 拆卸 LH 和 RH 后悬架护板。请参阅 盖板 - 后悬架 - 左侧 ((拆卸和更换))
  16. 拆卸后饰板总成。请参阅 保险杠饰板总成 - 后(拆卸和安装) ((拆卸和安装))
  17. 拆卸将后驱动单元接地带固定到车身的螺母。
    提示
    推荐使用以下工具
    • 10 毫米 12 角深套筒
    • 棘轮/扭矩扳手
  18. 断开右副车架线束电气连接器。

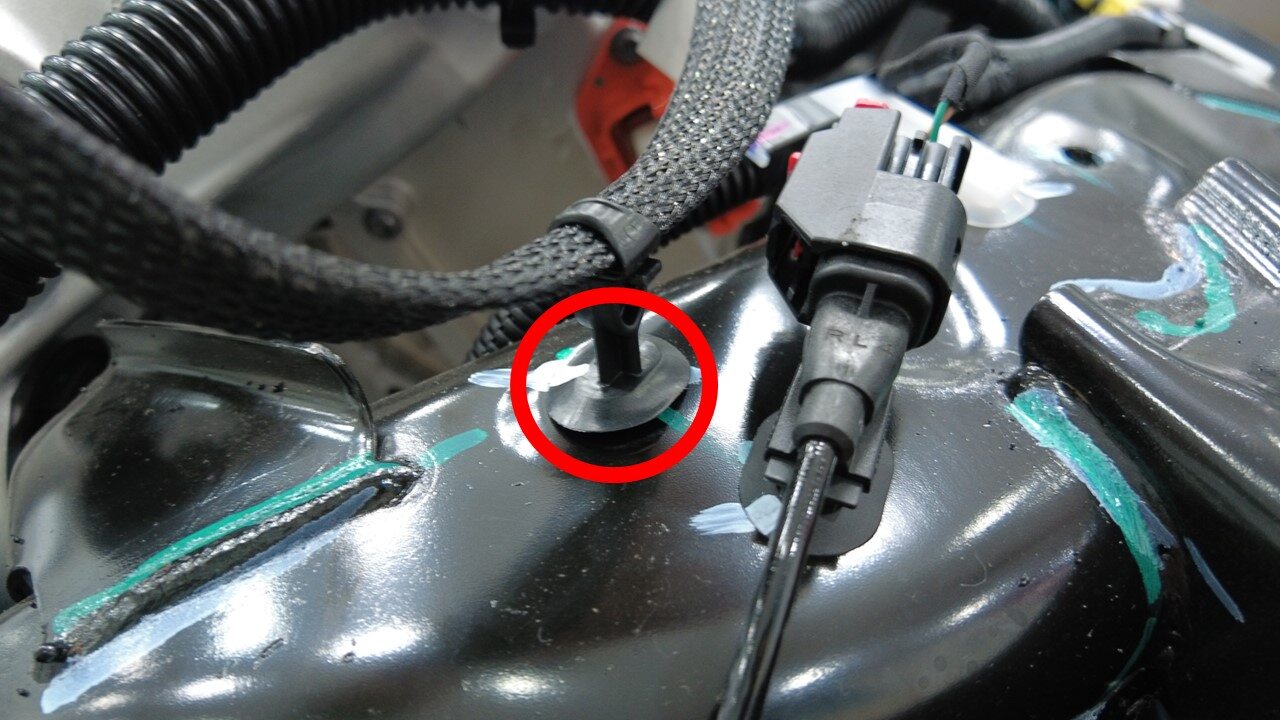

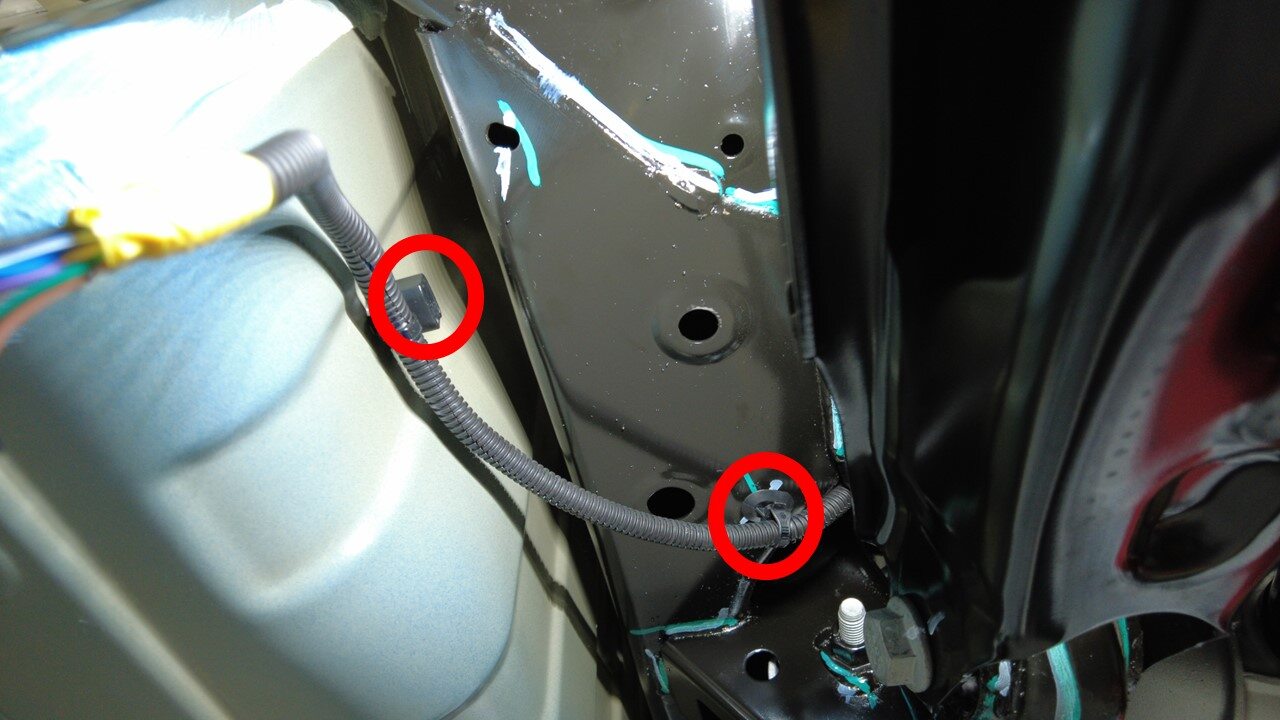

  19. 将右副车架线束夹(2 个)从车身上拆下。

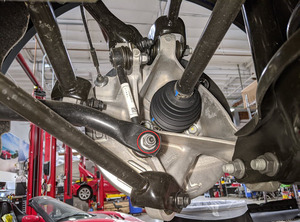

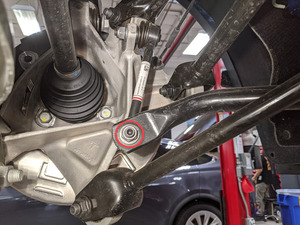

  20. 拆下并弃用将平衡杆固定到末端连杆的螺母(2 个),然后将平衡杆从末端连杆上拆下。
    先松开螺母,然后用六角扳手反向固定球头,继续拆卸螺母。
    为获得拆卸末端连杆的正确角度,可能需要将后平衡杆向上/向下移动。
    提示
    推荐使用以下工具
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手

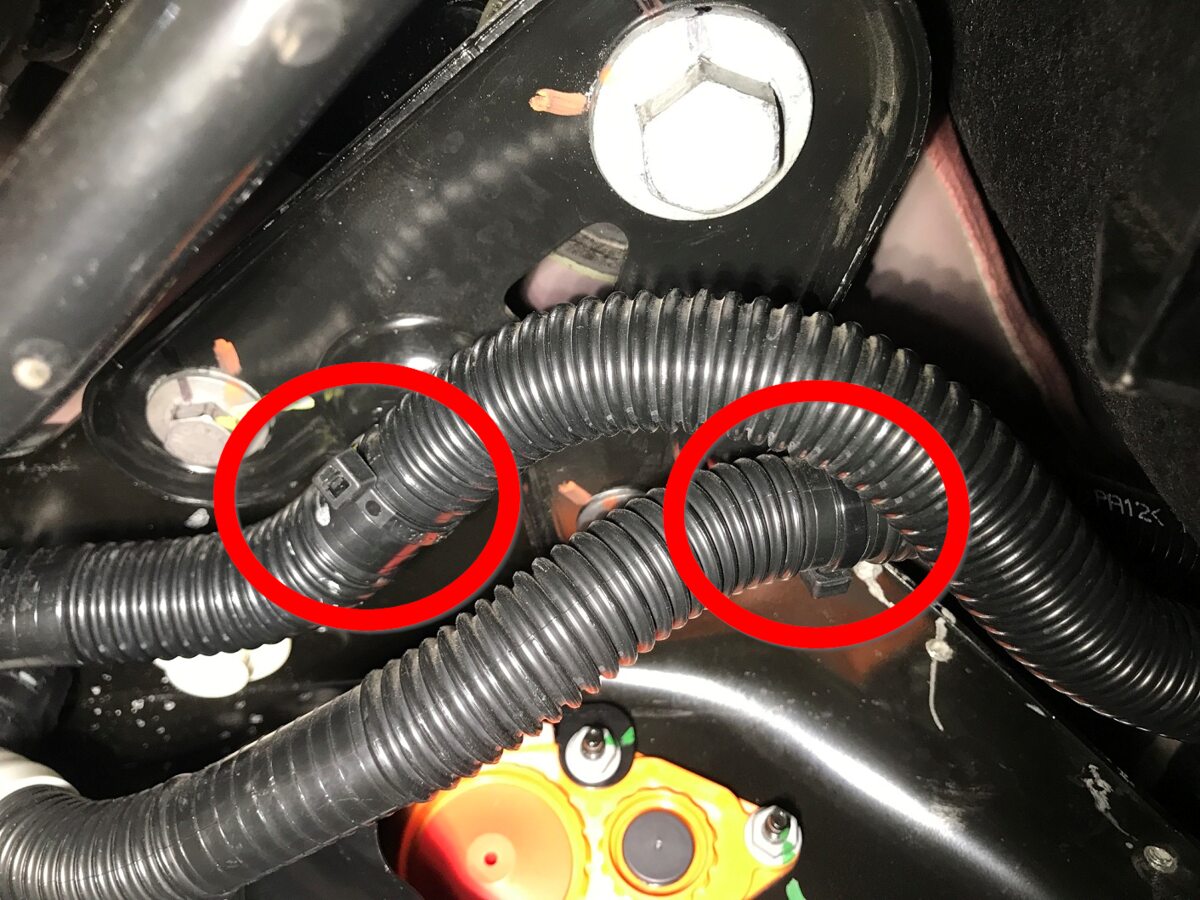

  21. 松开将冷却液软管固定到左右剪力板的卡子(4 个)。
    图 1. 左侧如图所示,右侧类似
  22. 拆下高压电池外壳后滑板。请参阅 防滑板 - 后 - 高压电池 ((拆卸和更换))

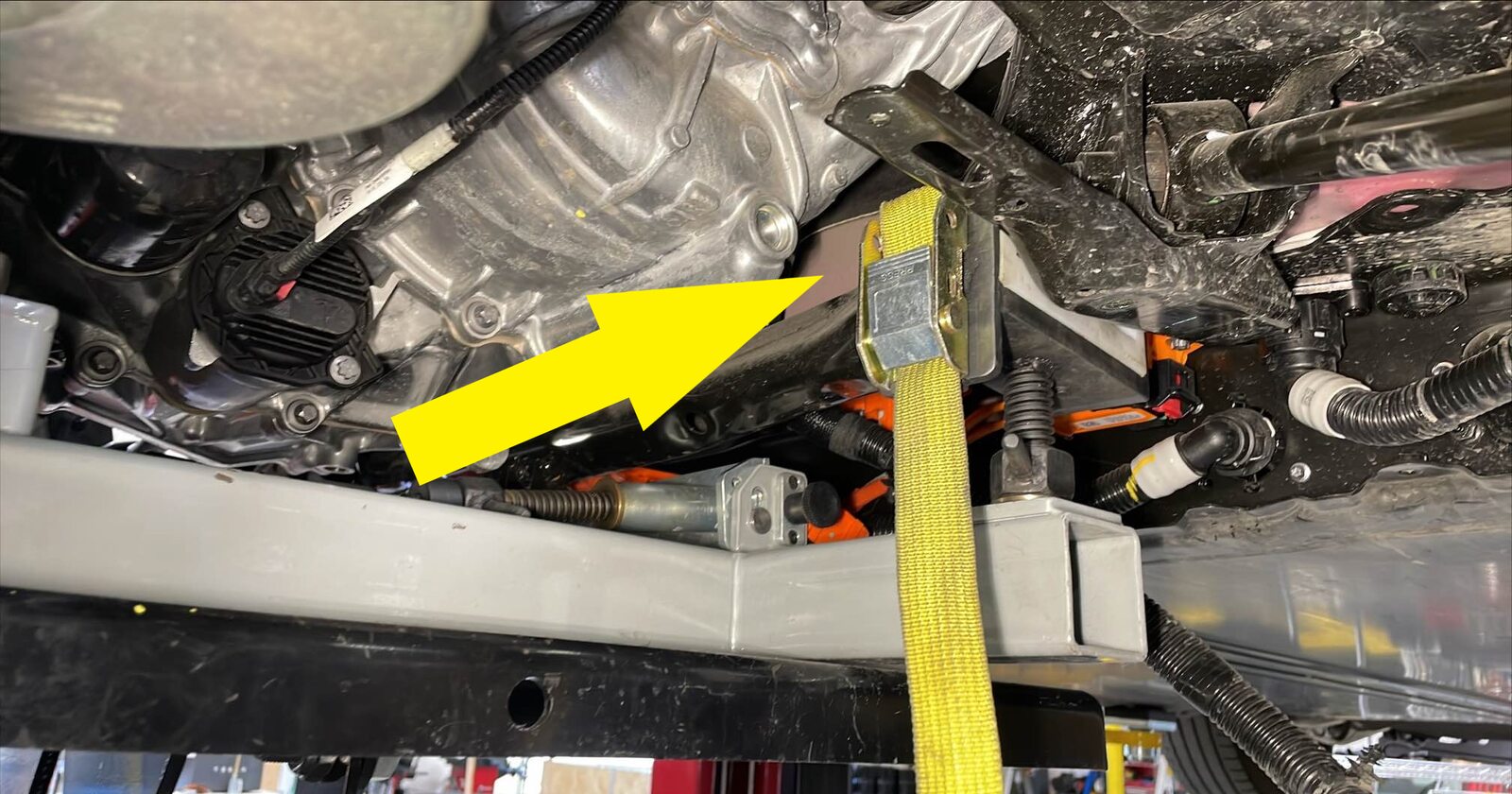

  23. 拆下后驱动单元变流器入口软管。请参阅 软管(动力总成) - 后驱动电机系统逆变器入口 ((拆卸和更换))
  24. 松开后驱动单元逻辑连接器。
    注意请勿使冷却液进入连接器。必要时,可将连接器移至一边。
  25. 松开后驱动单元逻辑连接器卡子。
  26. 拆下后驱动单元高压线束总成。请参阅 高压线束总成 - 后驱动电机系统 ((拆卸和更换))
  27. 将冷却液排放容器从车辆下方取走。

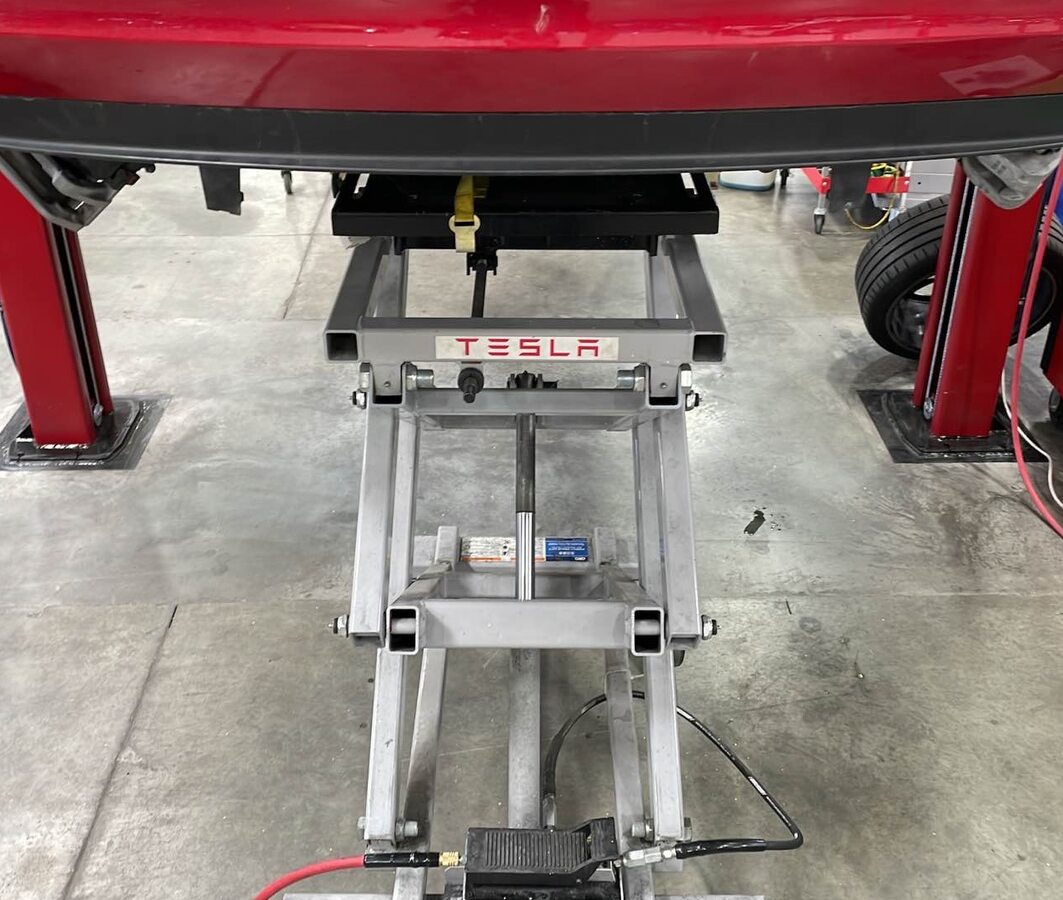

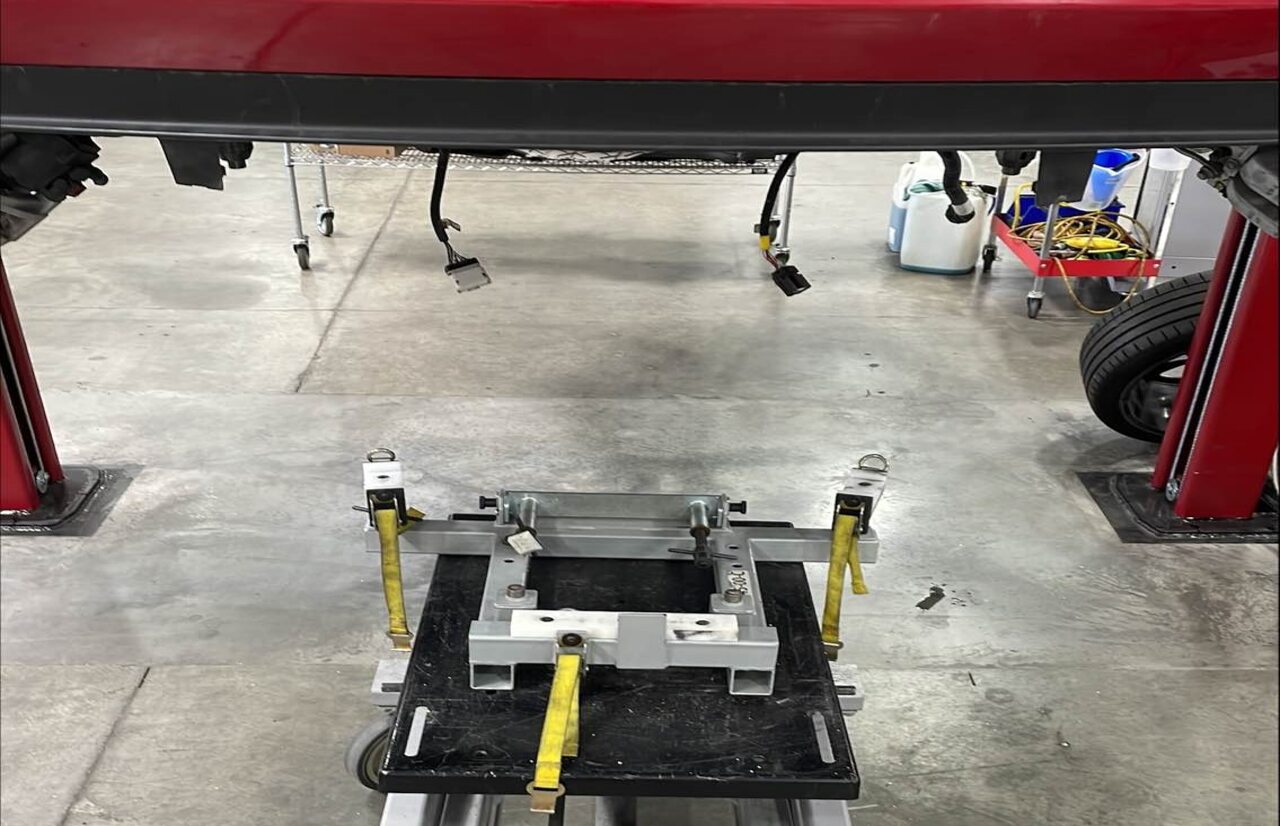

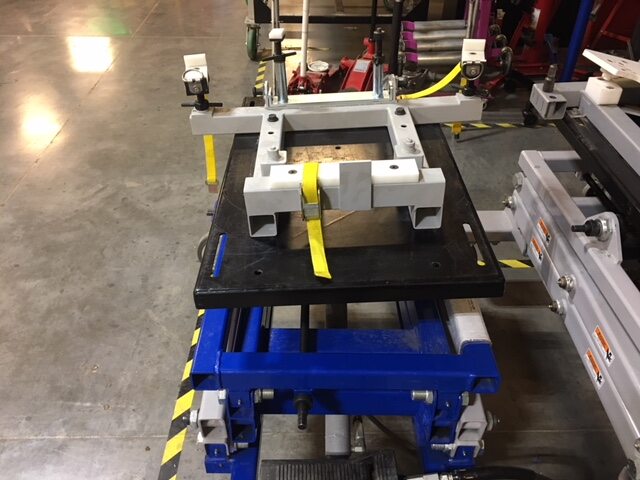

  28. 将副车架举升工具放置在后副车架下方的适当位置。

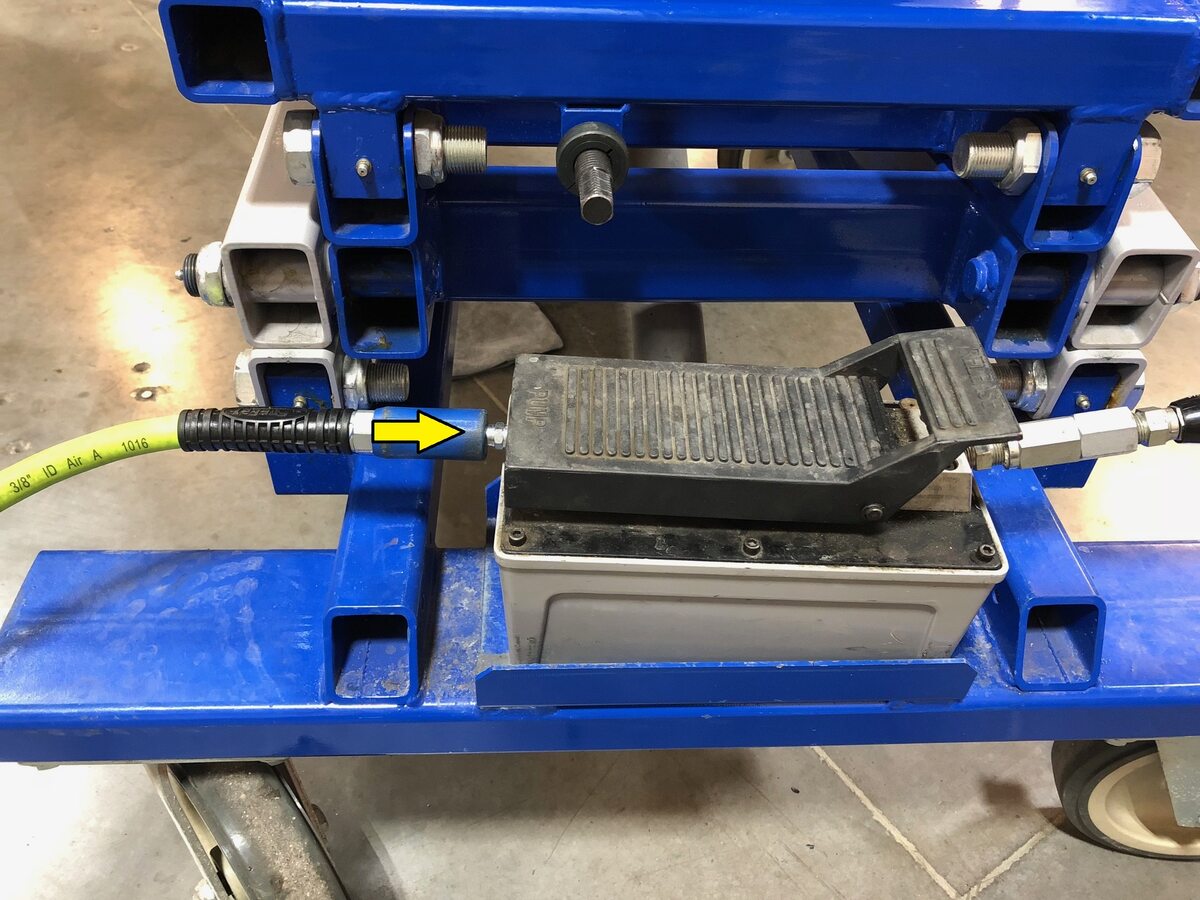

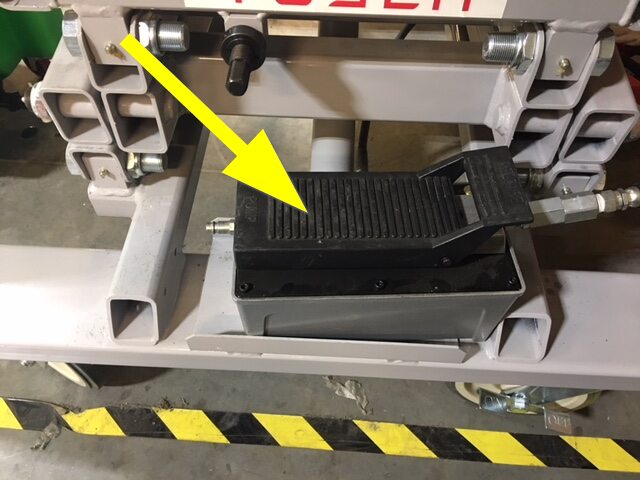

  29. 将供气装置连接到副车架举升工具。

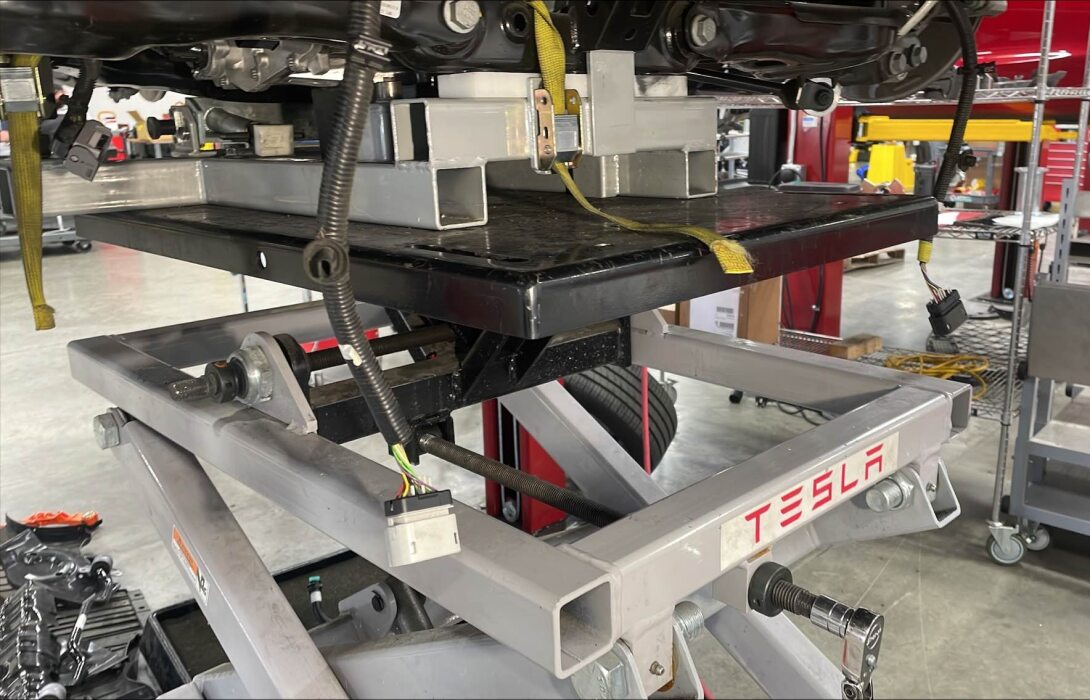

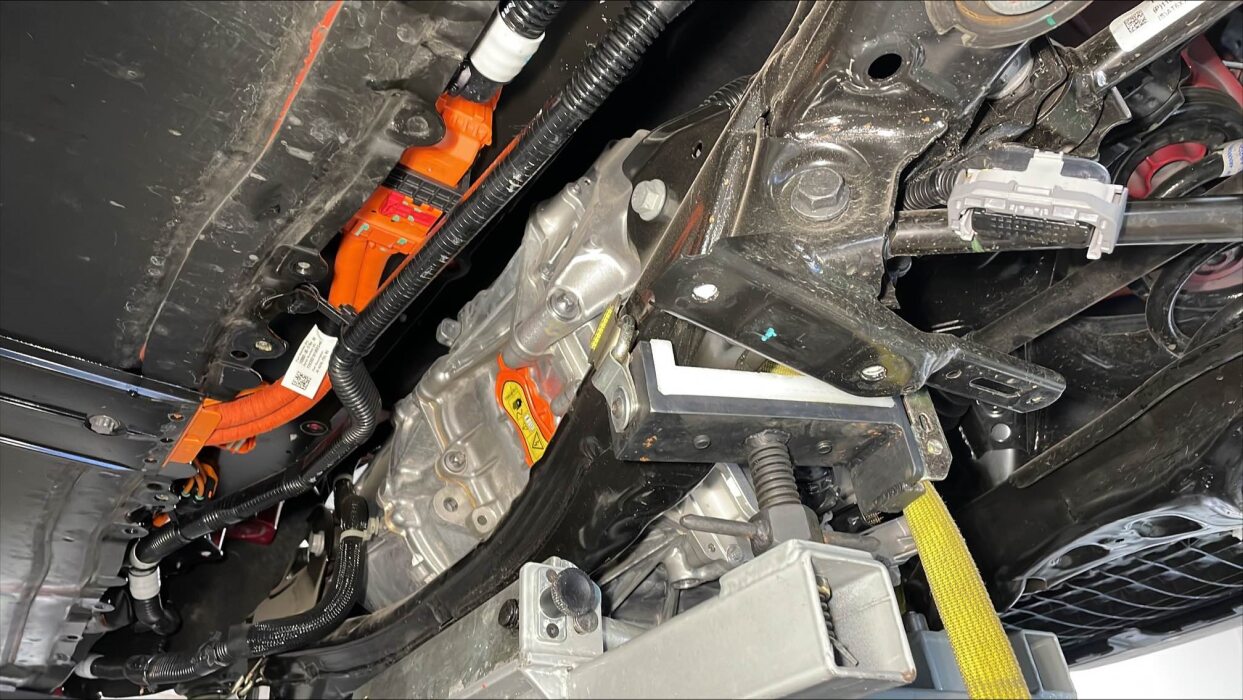

  30. 升起副车架举升工具以支撑后副车架,然后在助手的协助下,完全紧固将后副车架固定到副车架举升工具的系带(3 个)。
    3 个系带;将系带末端金属钩固定到副车架举升工具上的钩环上,拉动系带直至固定。必要时降低车辆,建议寻求他人协助。

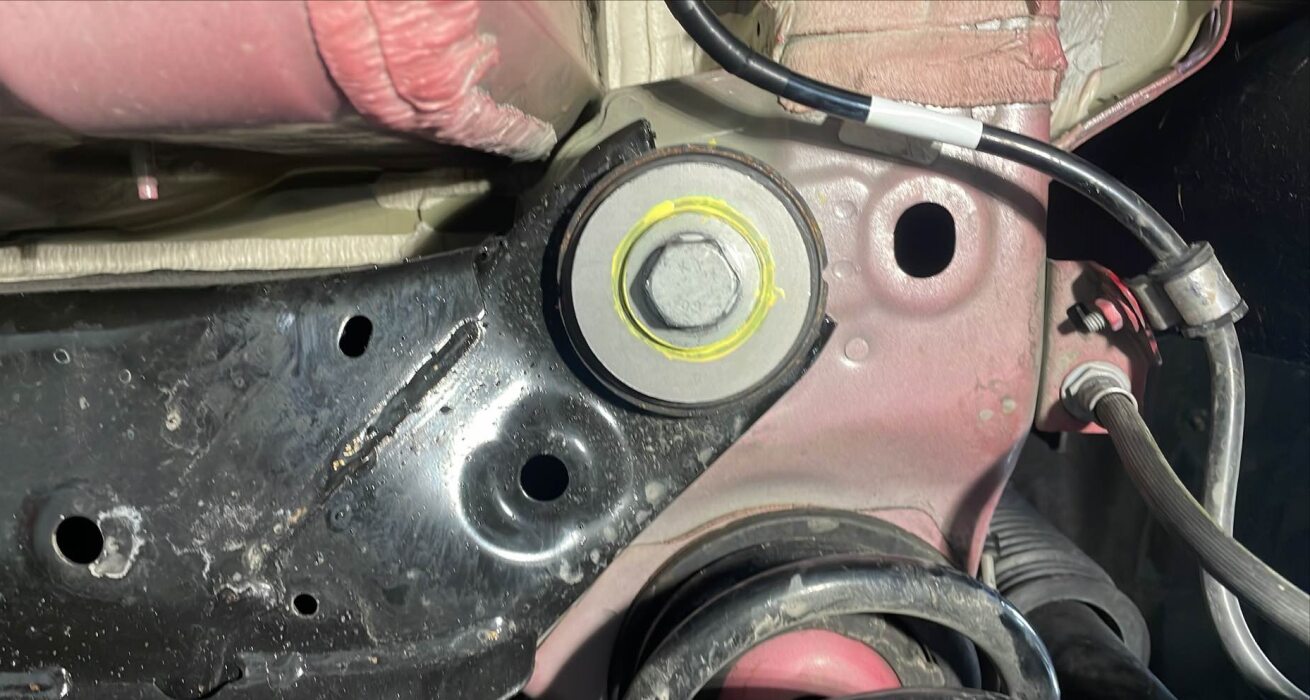

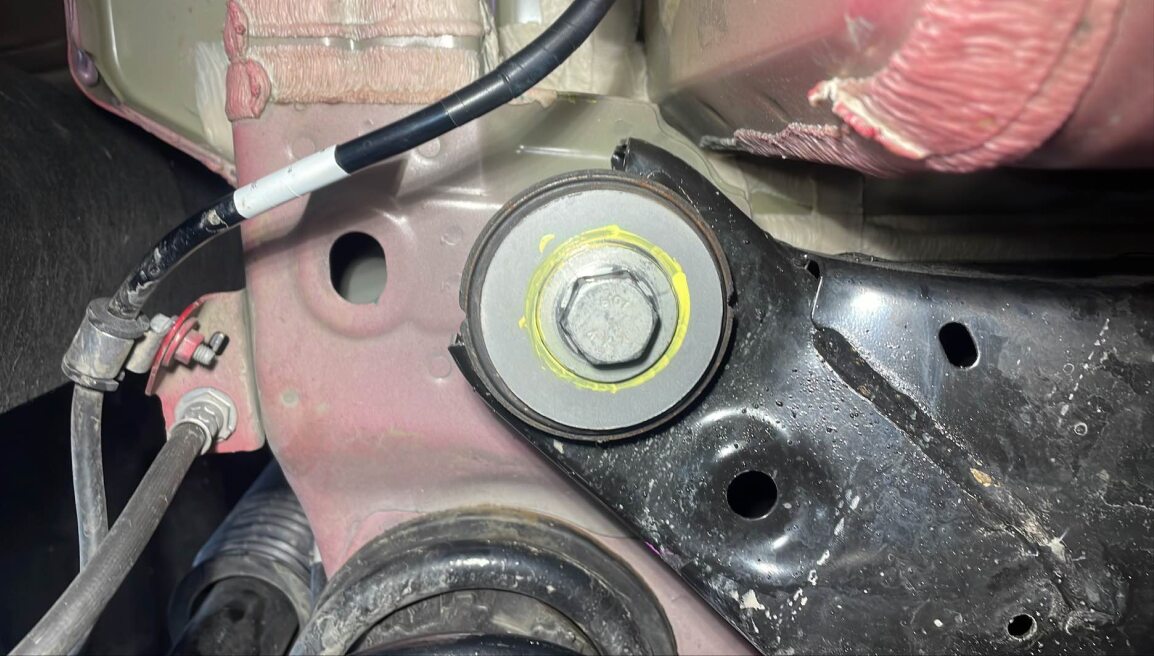

  31. 使用油性记号笔在 LH 和 RH 后副框架安装螺栓周围描画,以便稍后在安装副框架期间重新对准螺栓。

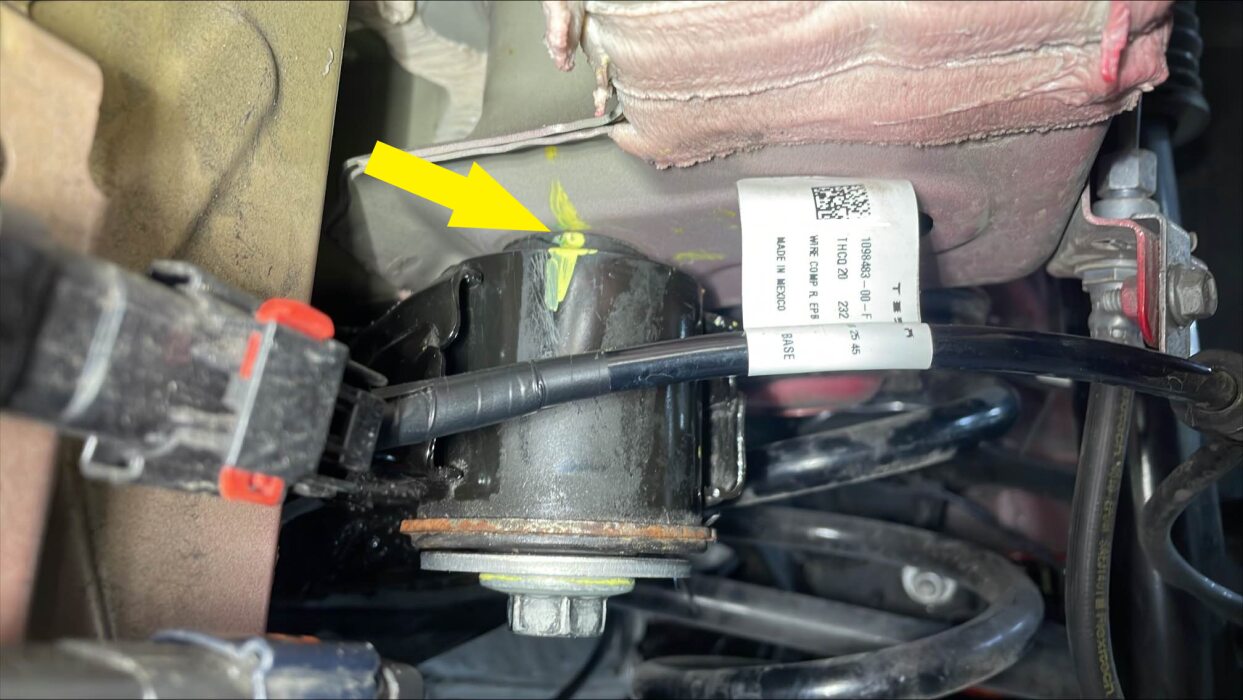

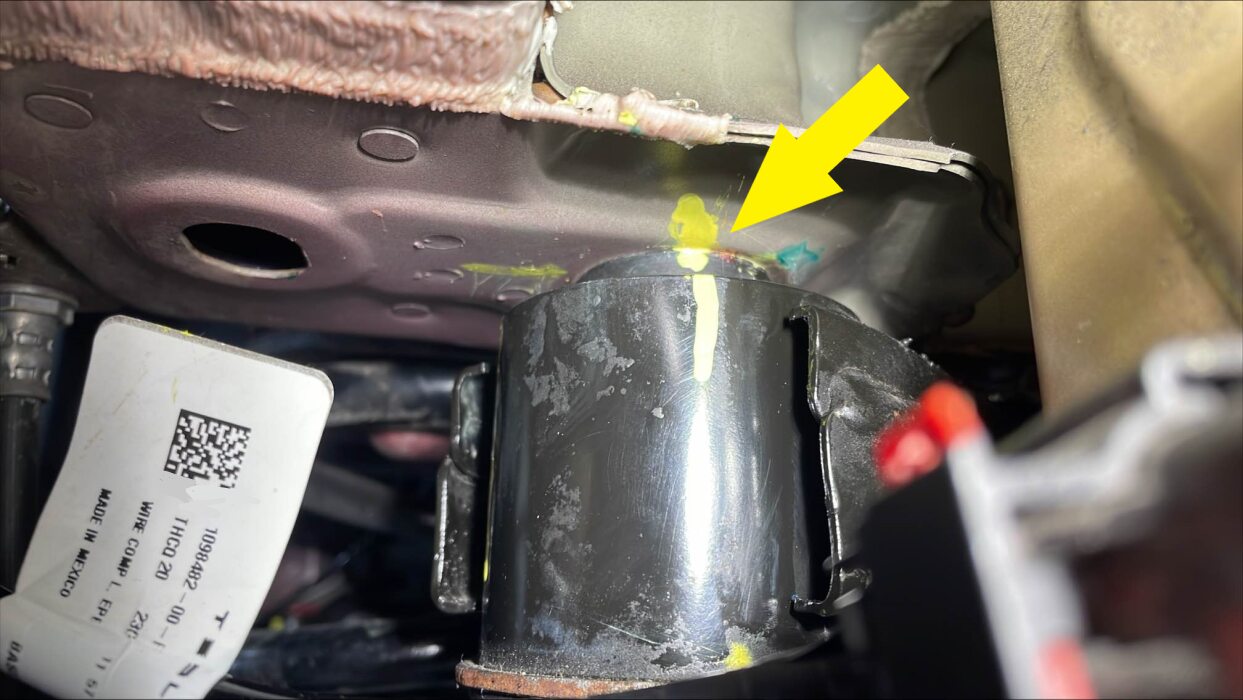

  32. 使用油性记号笔在 LH 和 RH 后副框架安装螺栓处的后副框架与车身接触位置涂上证示标记,以便稍后在安装副框架期间将副框架与车身重新对准。
  33. 拆下左右剪力板。请参阅 剪力板 - 后副车架 - 左侧 ((拆卸和更换))

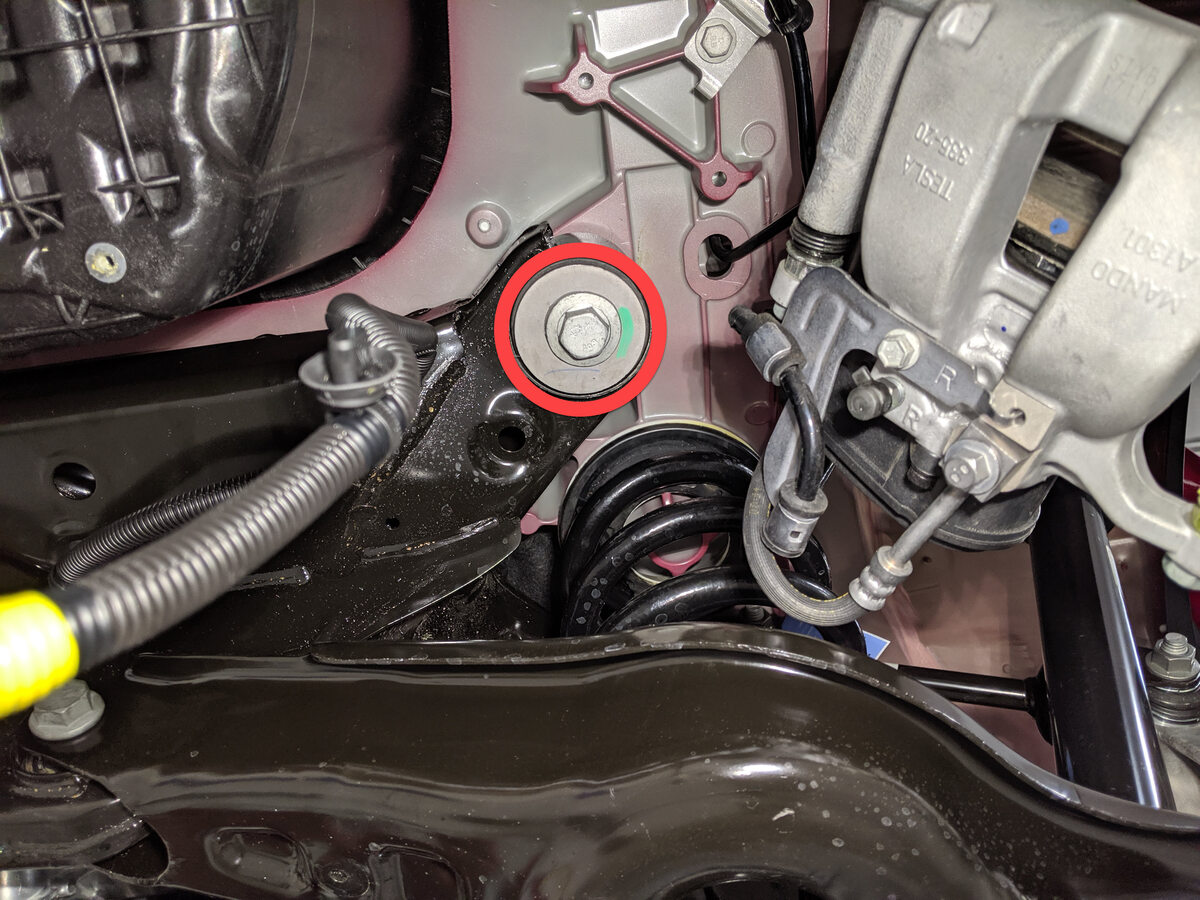

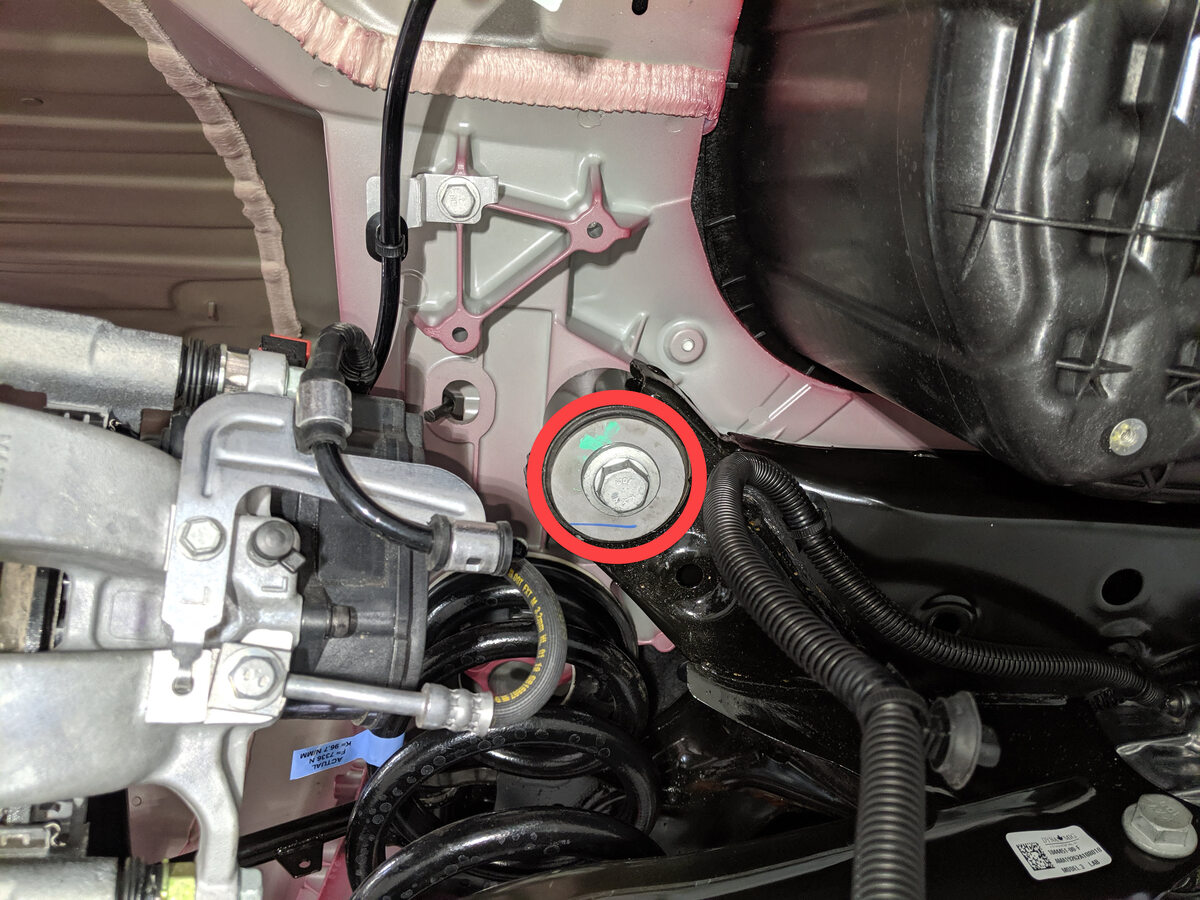

  34. 拆卸并弃置将副车架固定到车身的后副车架左侧螺栓。
    提示
    推荐使用以下工具
    • 21 毫米套筒
  35. 拆下并弃用将副框架固定到车身的 LH 后副框架螺栓。
    提示
    推荐使用以下工具
    • 21 毫米套筒

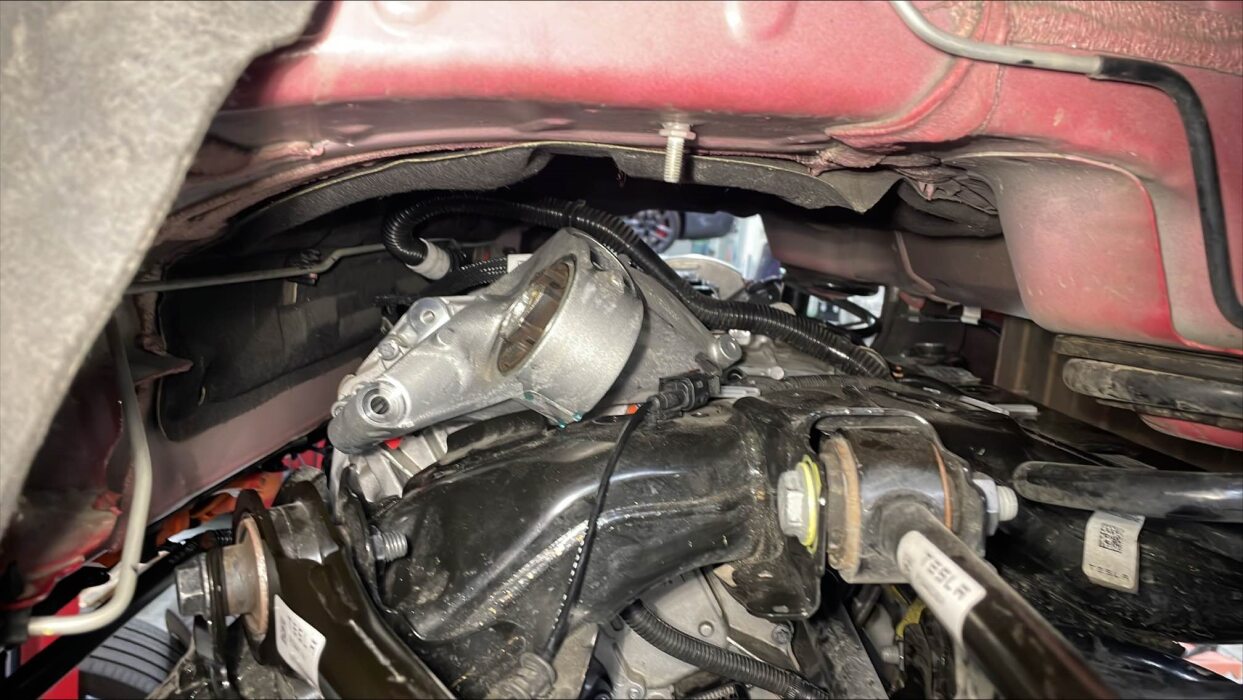

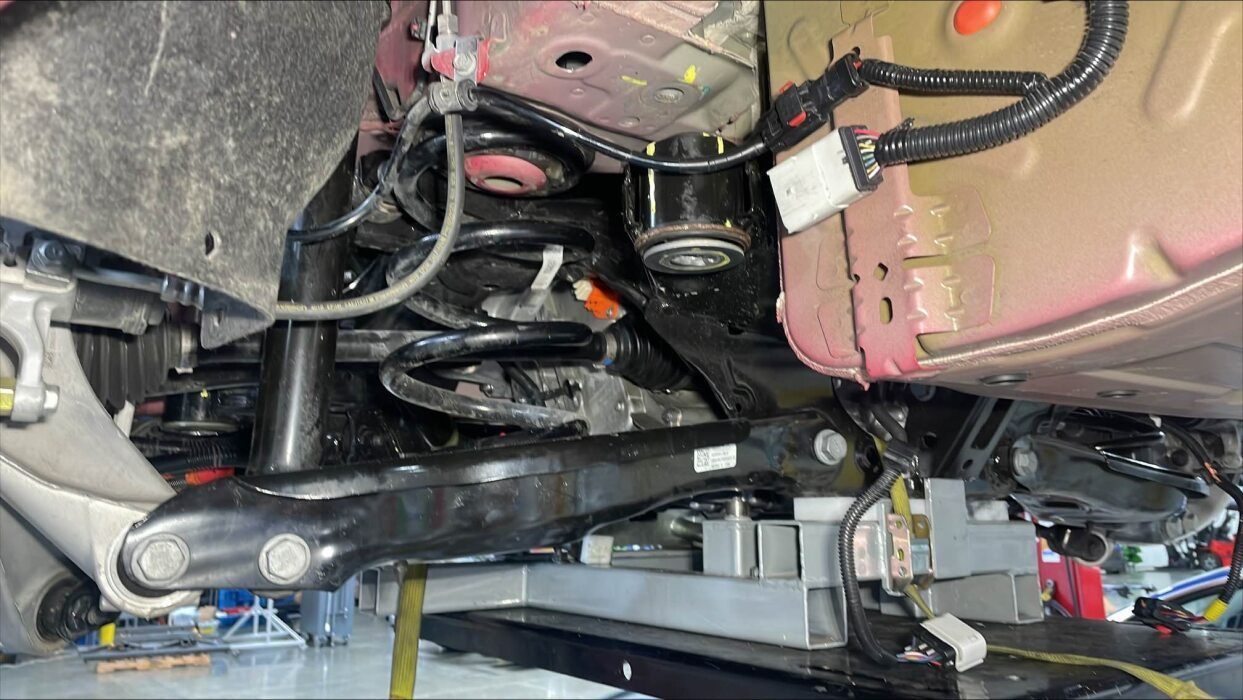

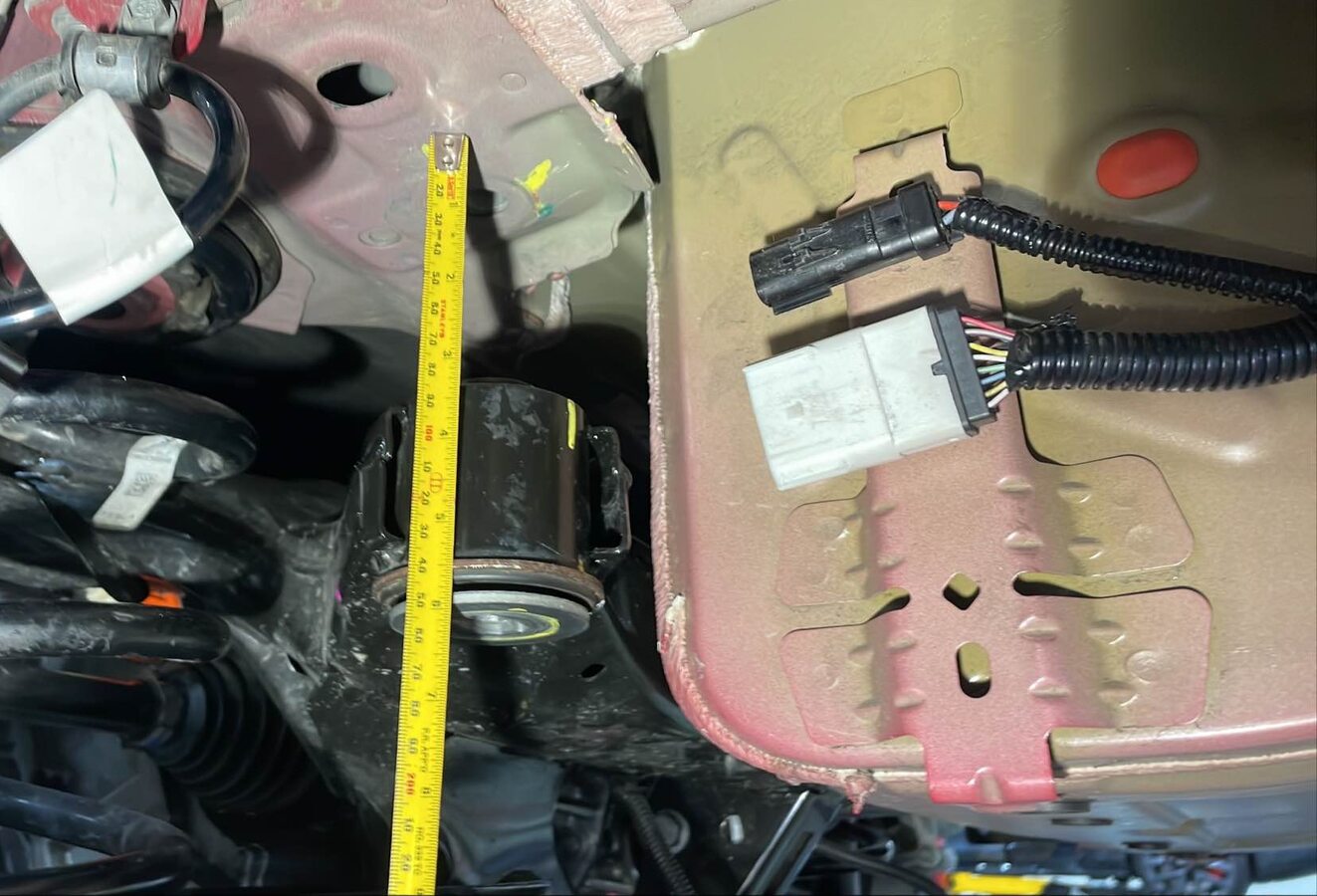

  36. 部分降下后副车架和驱动单元总成。
    部分降下副车架;由于多个部件仍相连,降下副车架时请谨慎操作;请勿使这些部件承受过大的应力;减震器和制动钳仍相连;建议降下约 3.25 英寸或 8.25 厘米。

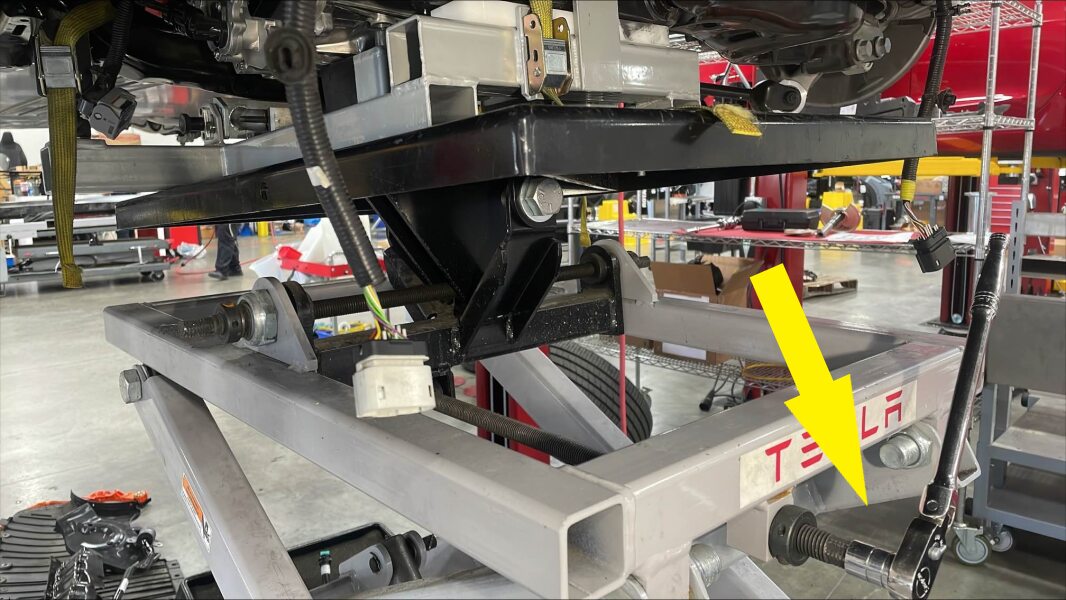

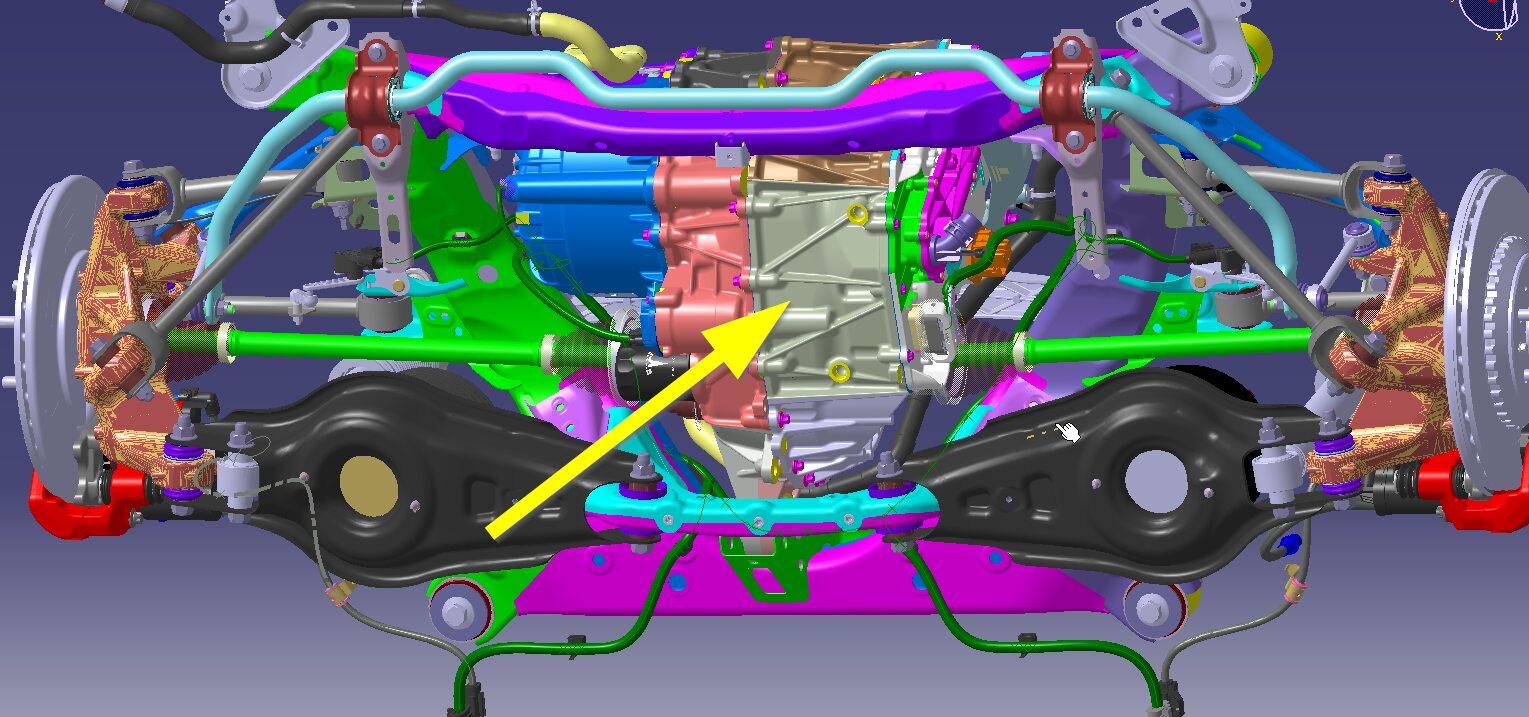

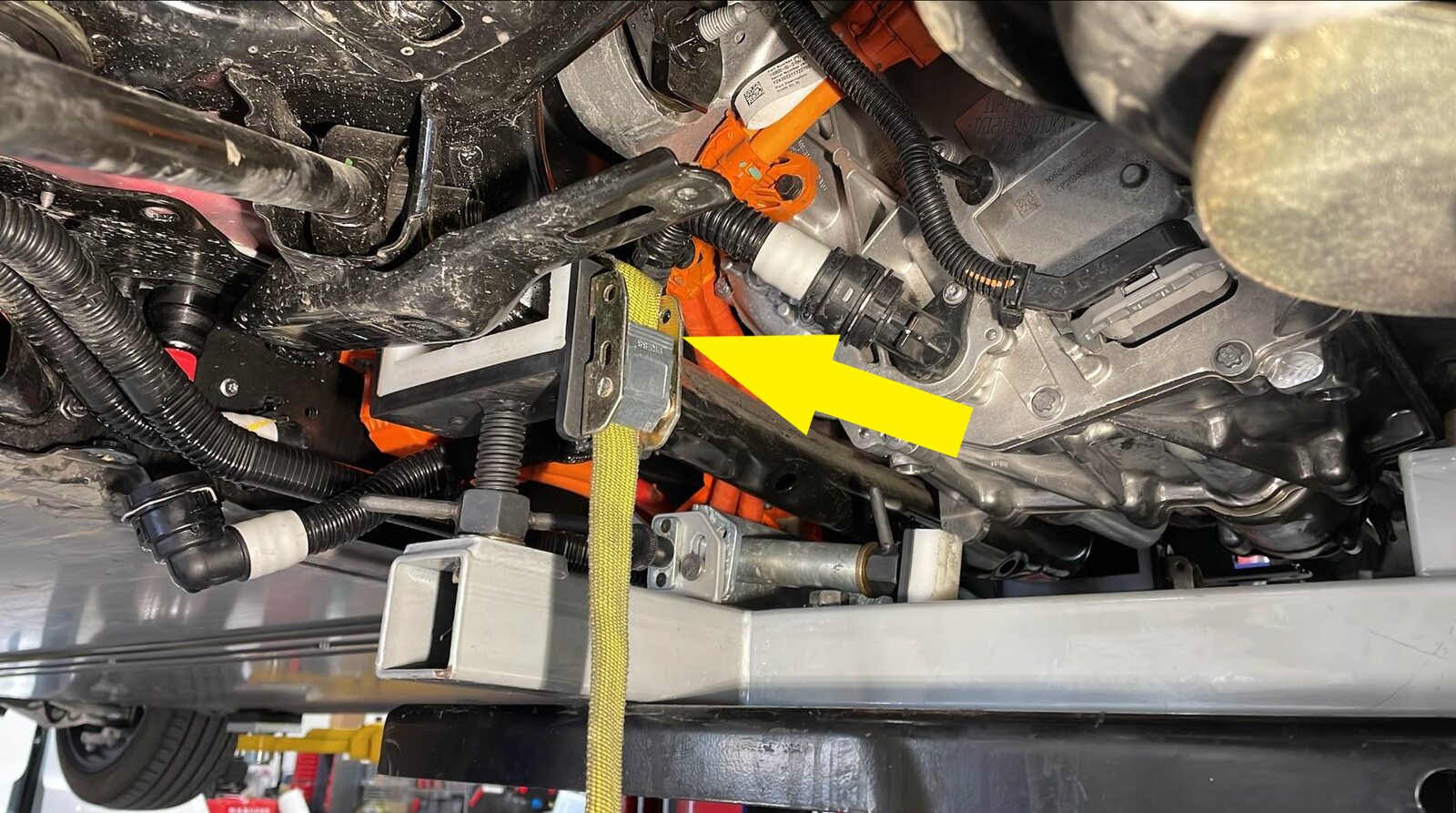

  37. 将副车架固定装置向前倾斜。
    调整动力总成举升机并将其向前倾斜,以便接触电机支座紧固件。

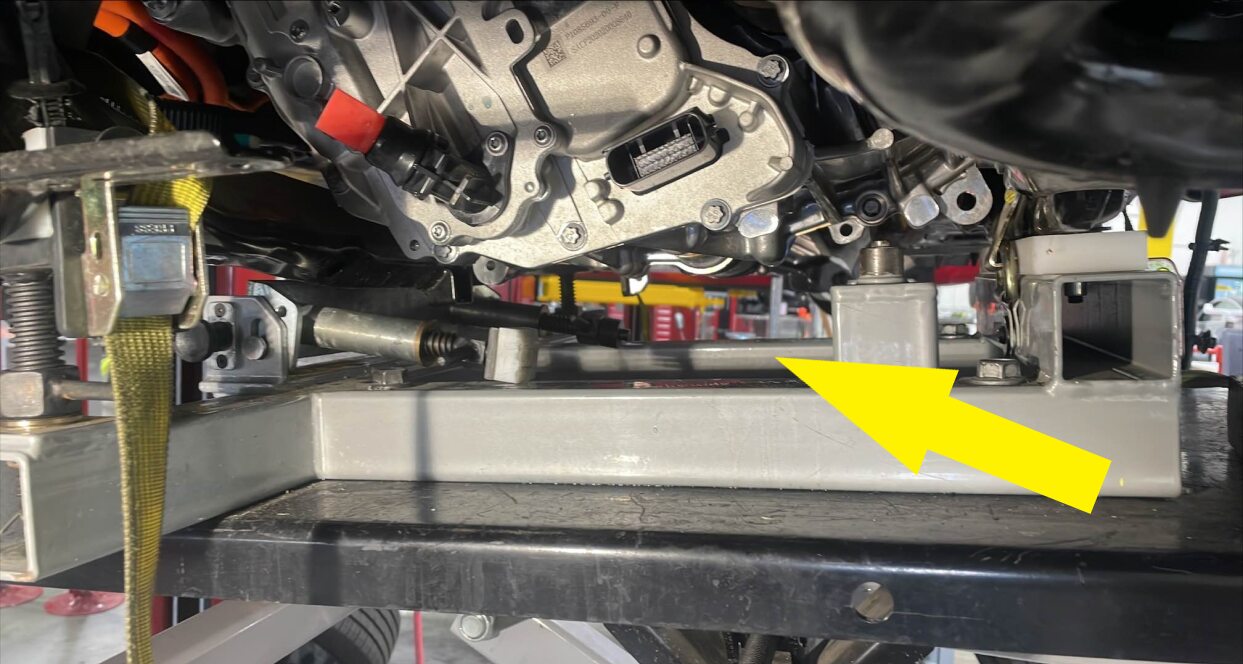

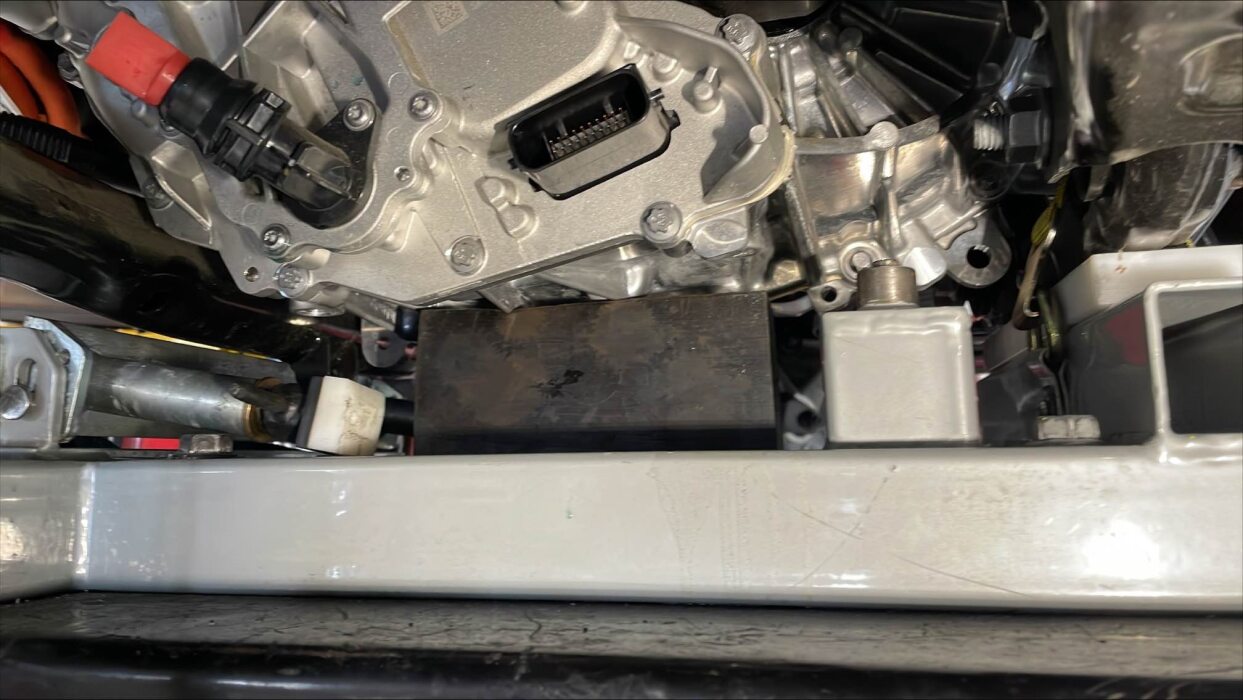

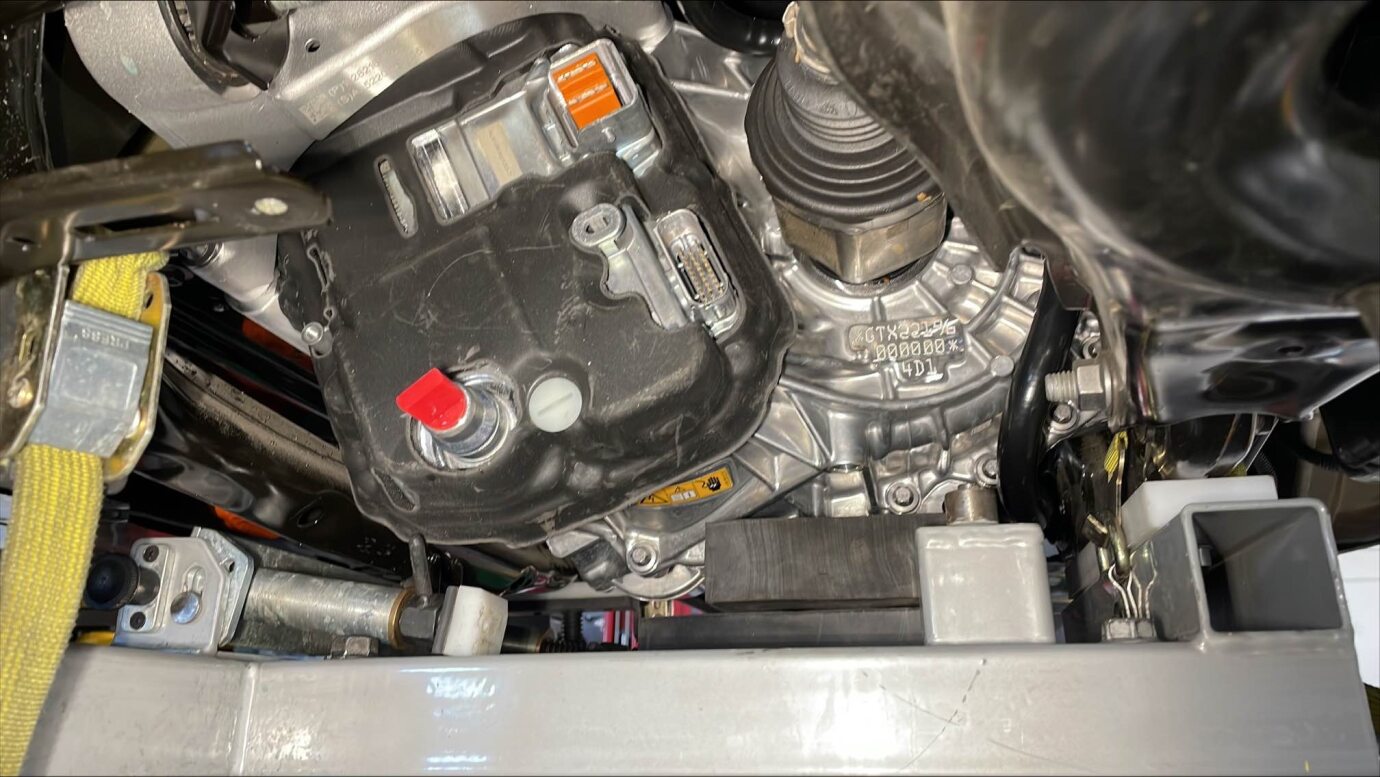

  38. 用保护块撑起后驱动单元中心。
    可使用橡胶块或木块进行支撑。注意请勿损坏驱动单元。

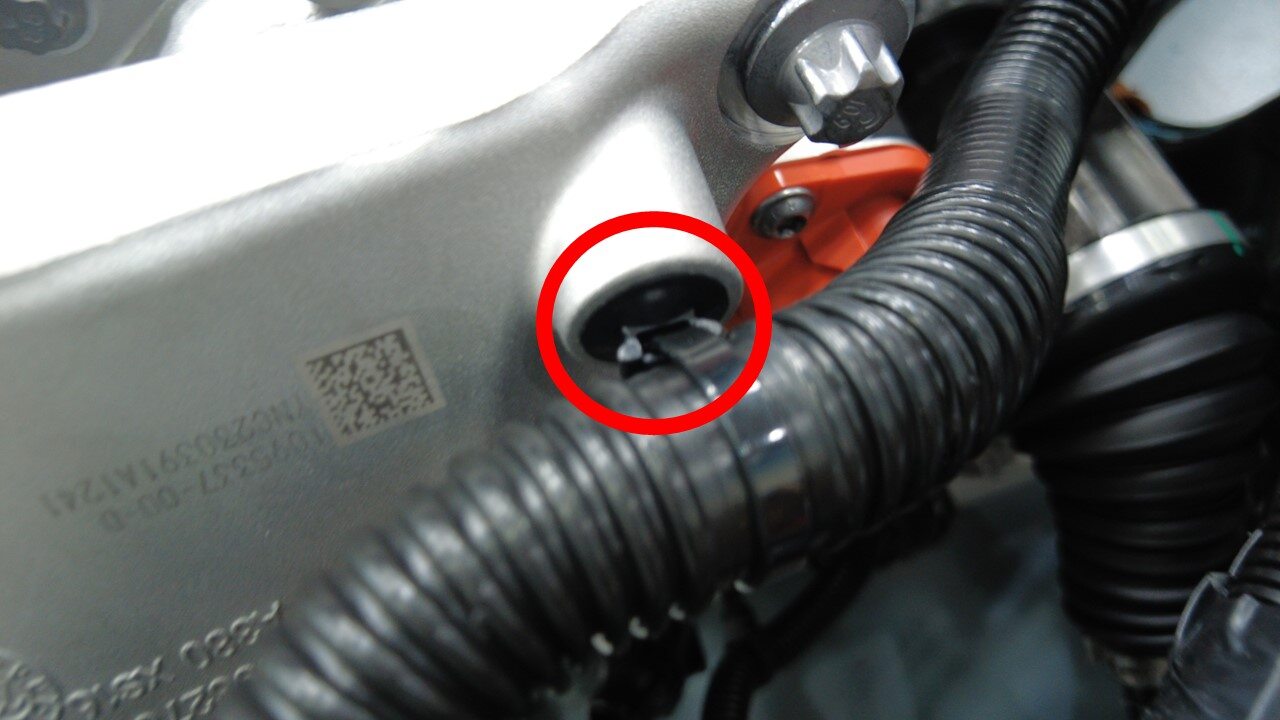

  39. 将后驱动单元接地带卡子从副车架上松开。

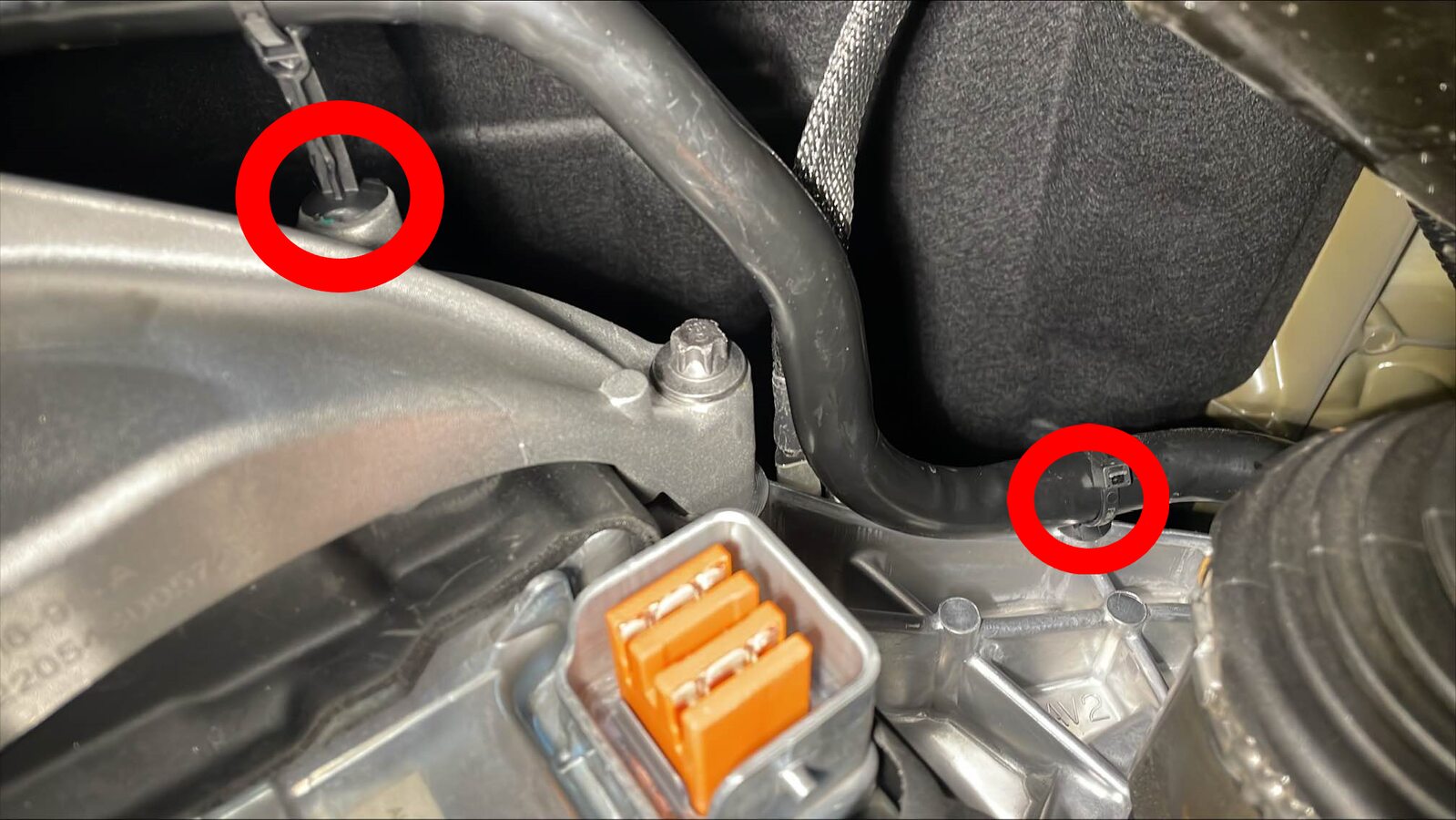

  40. 松开将变流器固定到冷却液软管的卡子。
  41. 松开将后驱动单元变流器固定到油冷器软管的卡子(2 个)。

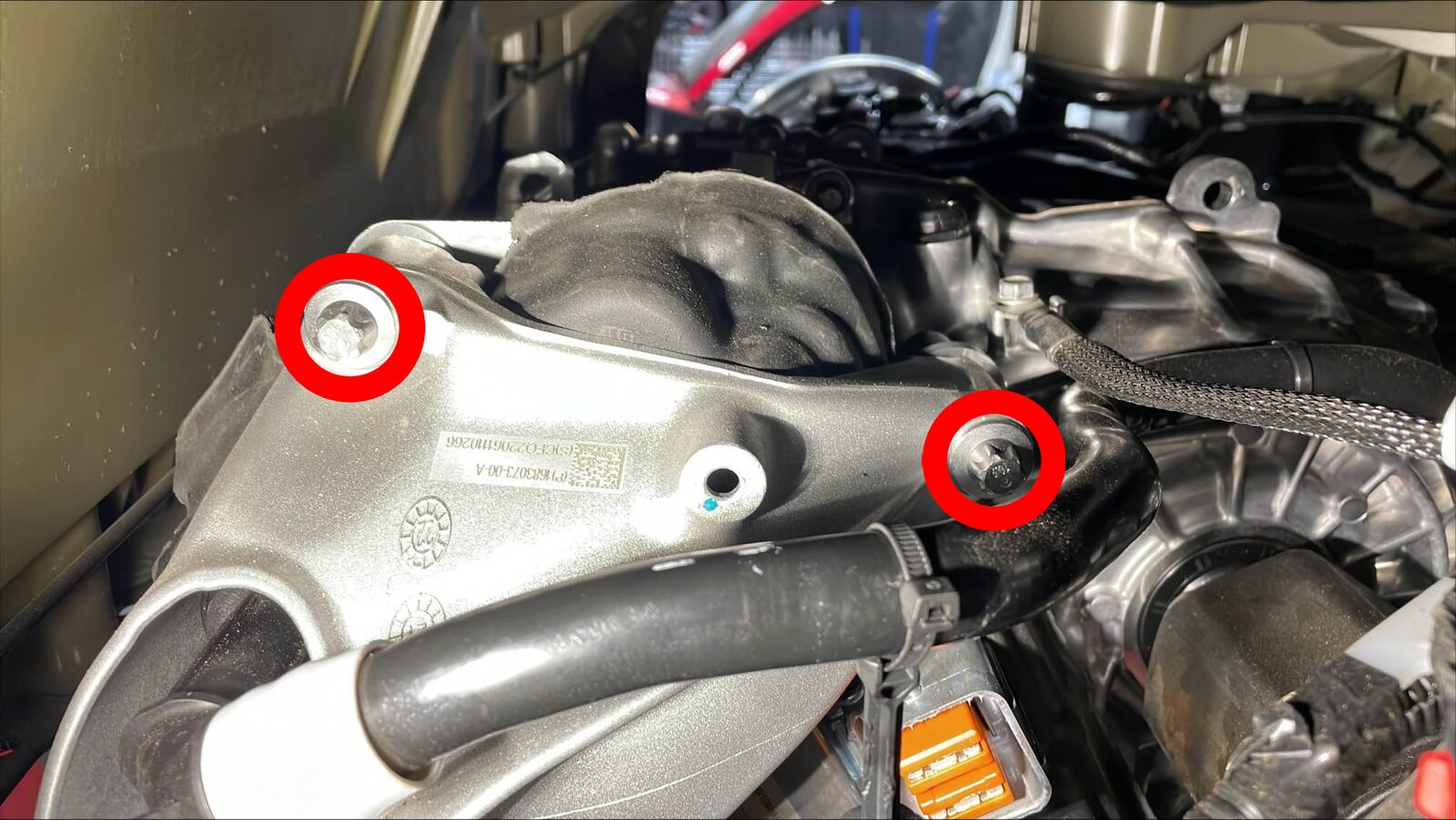

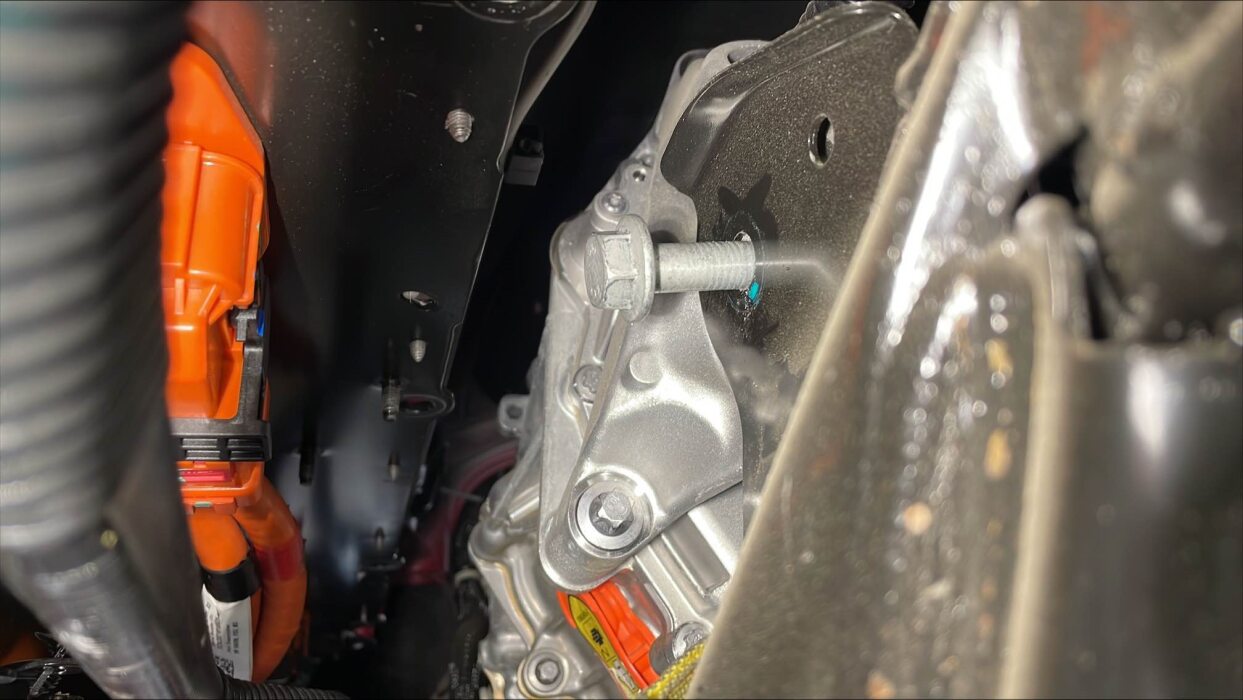

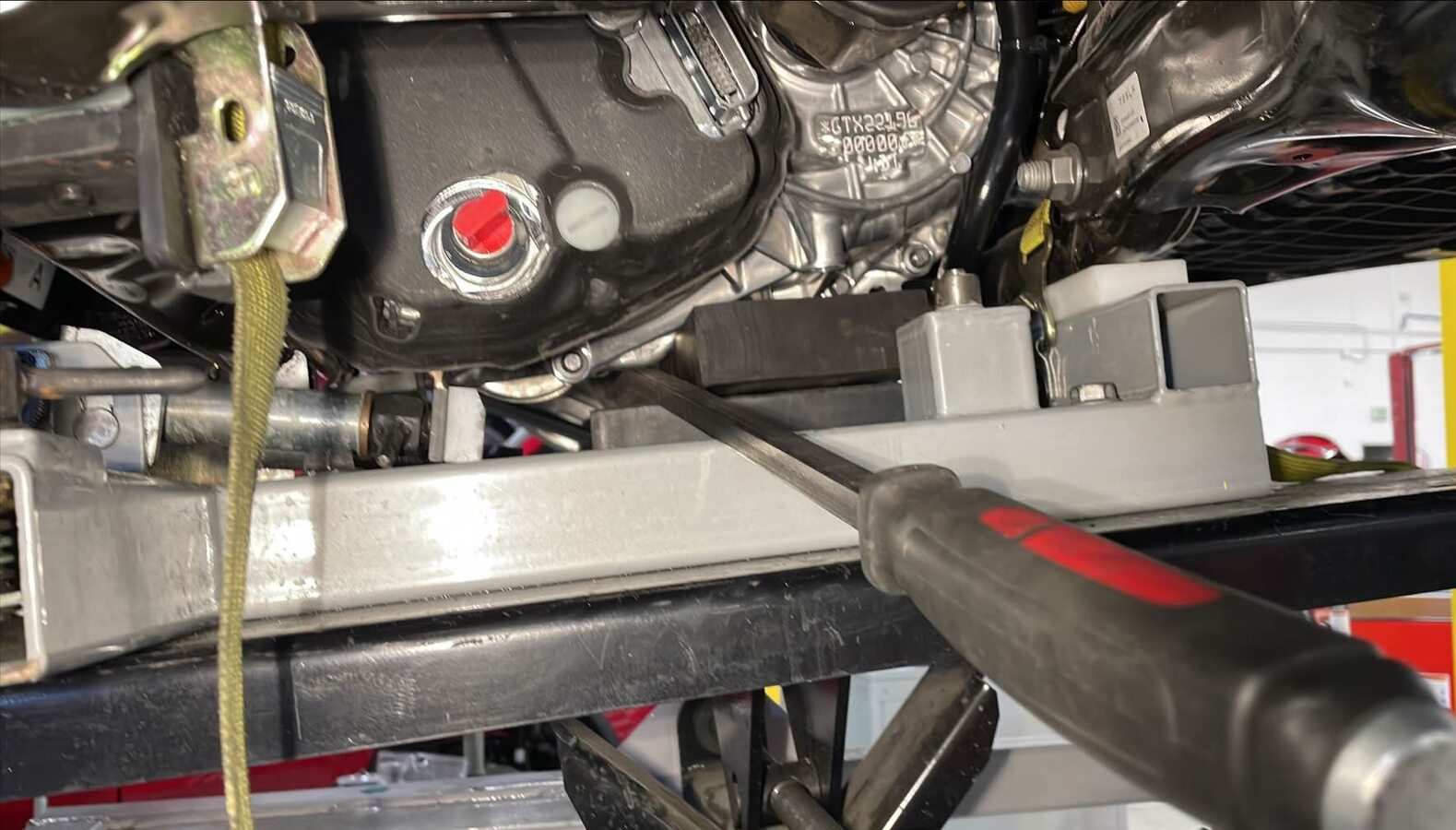

  42. 拆卸将后驱动单元左侧支座固定到副车架的左侧支座螺栓。
    在橡胶块/木块和后驱动单元之间插入撬杆,撬动螺栓以将其拆下。
    提示
    推荐使用以下工具
    • 18 毫米套筒
    • 棘轮/扭矩扳手

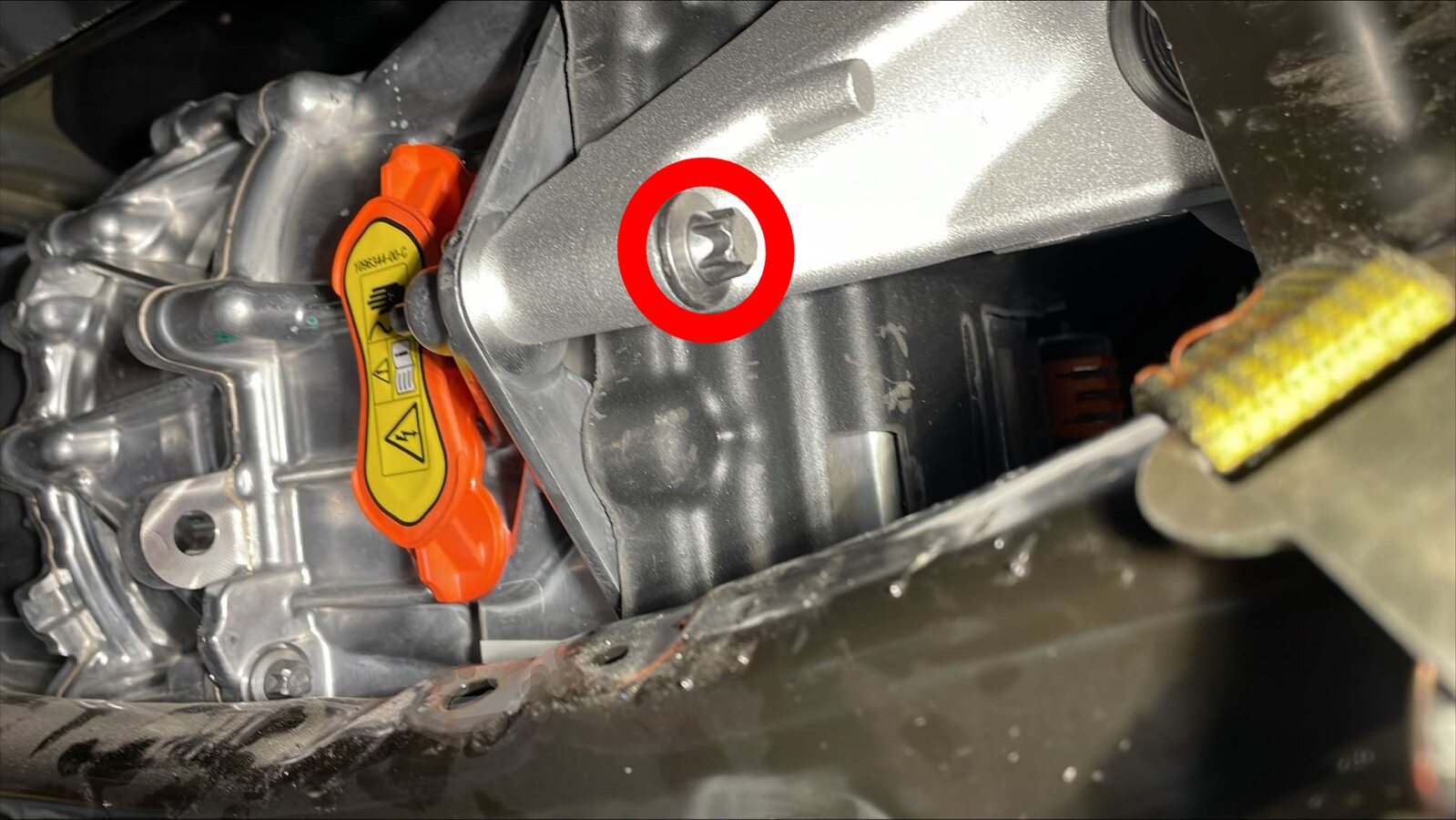

  43. 拆卸将后驱动单元左侧支座固定到后驱动单元的螺栓(3 个)。
    推荐使用以下工具
    • 外梅花套筒 Plus EP14

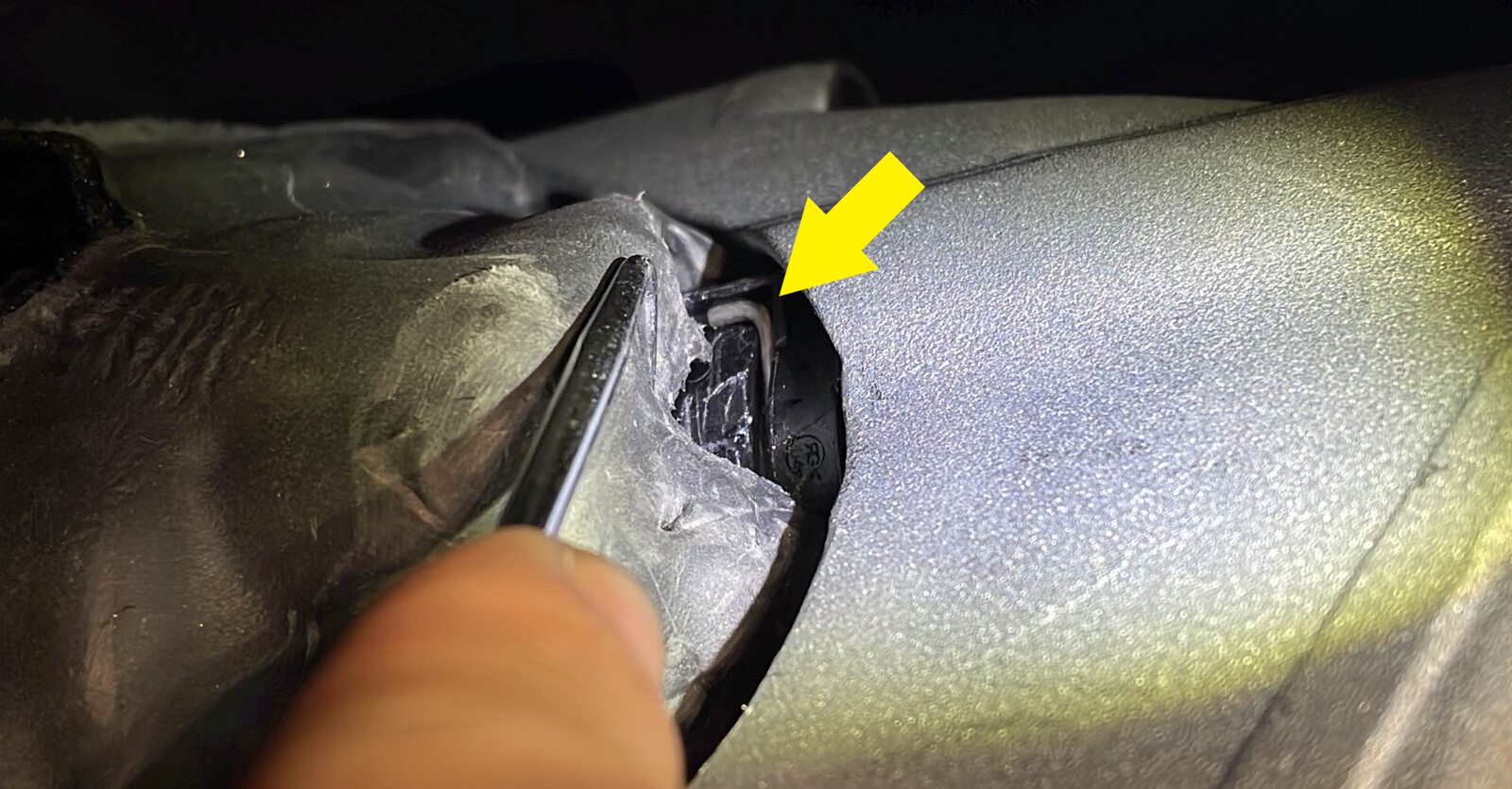

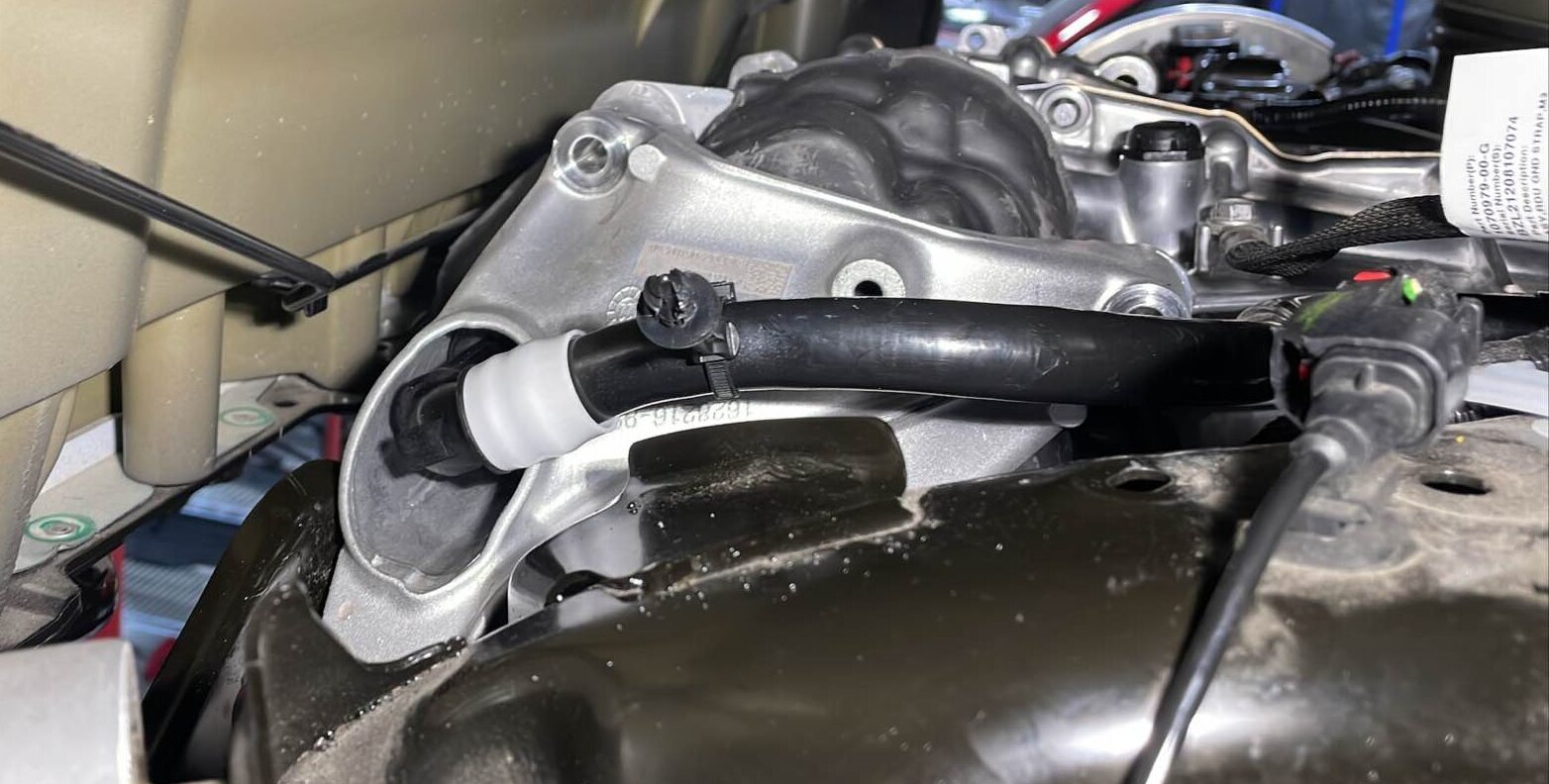

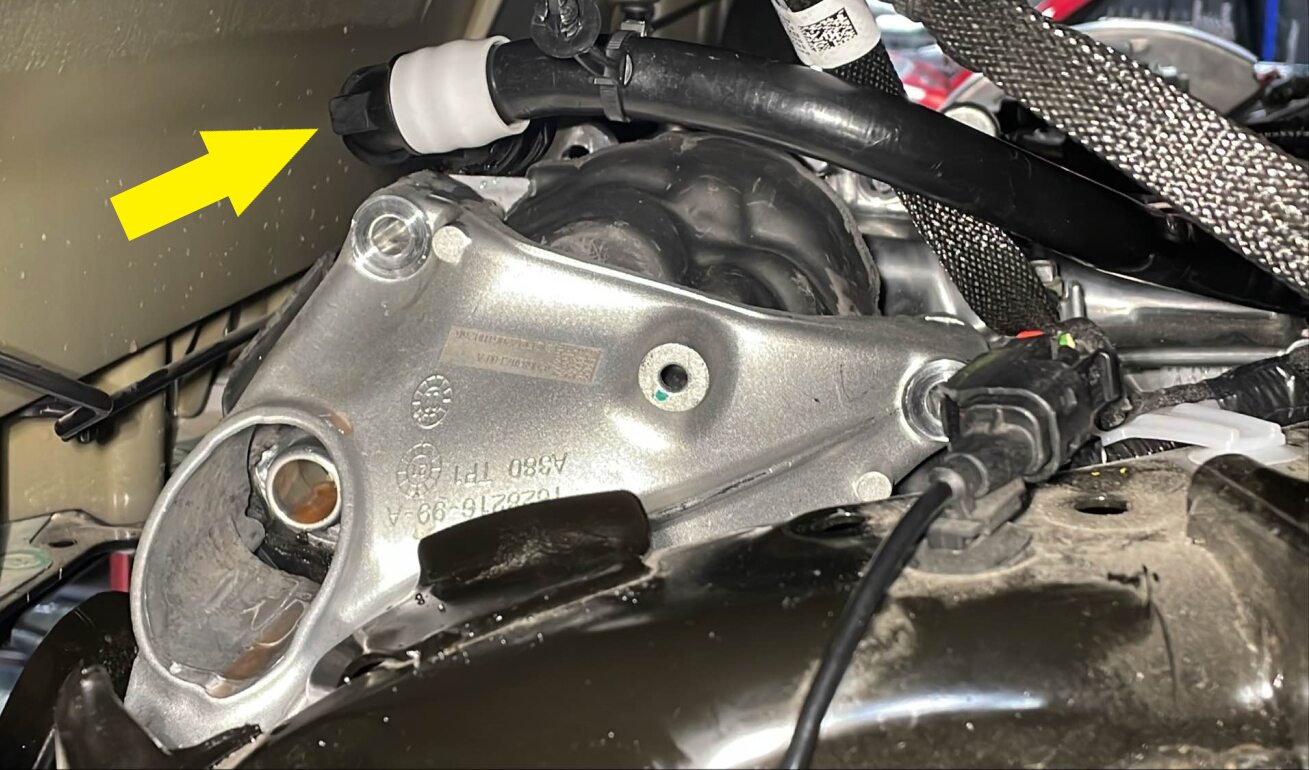

  44. 松开卡子,断开后驱动单元变流器至热交换器软管与后驱动单元变流器出口的连接,然后立即堵住两个接头。

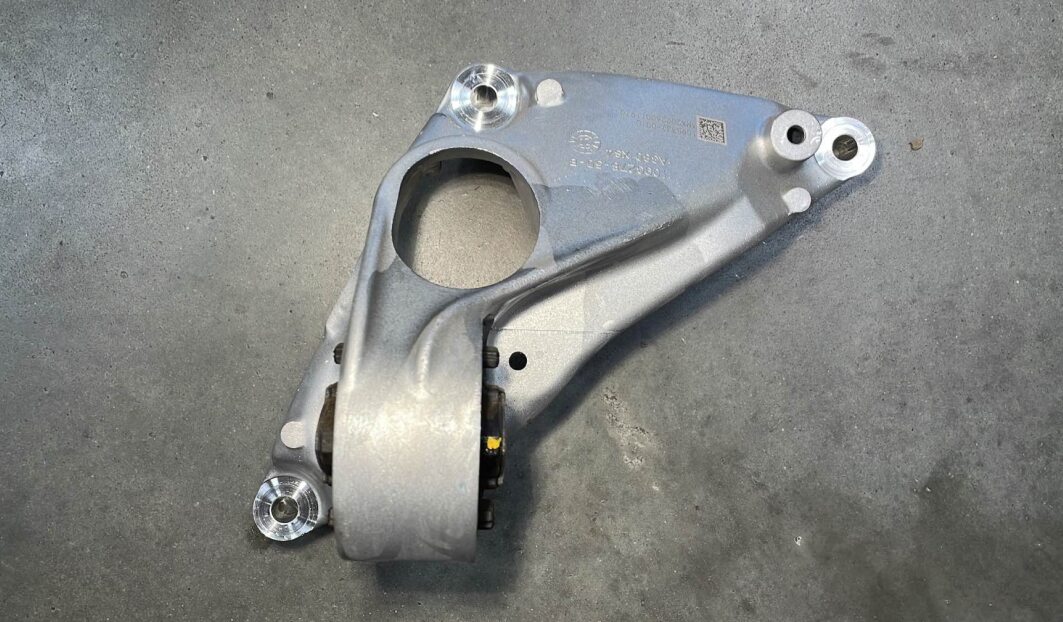

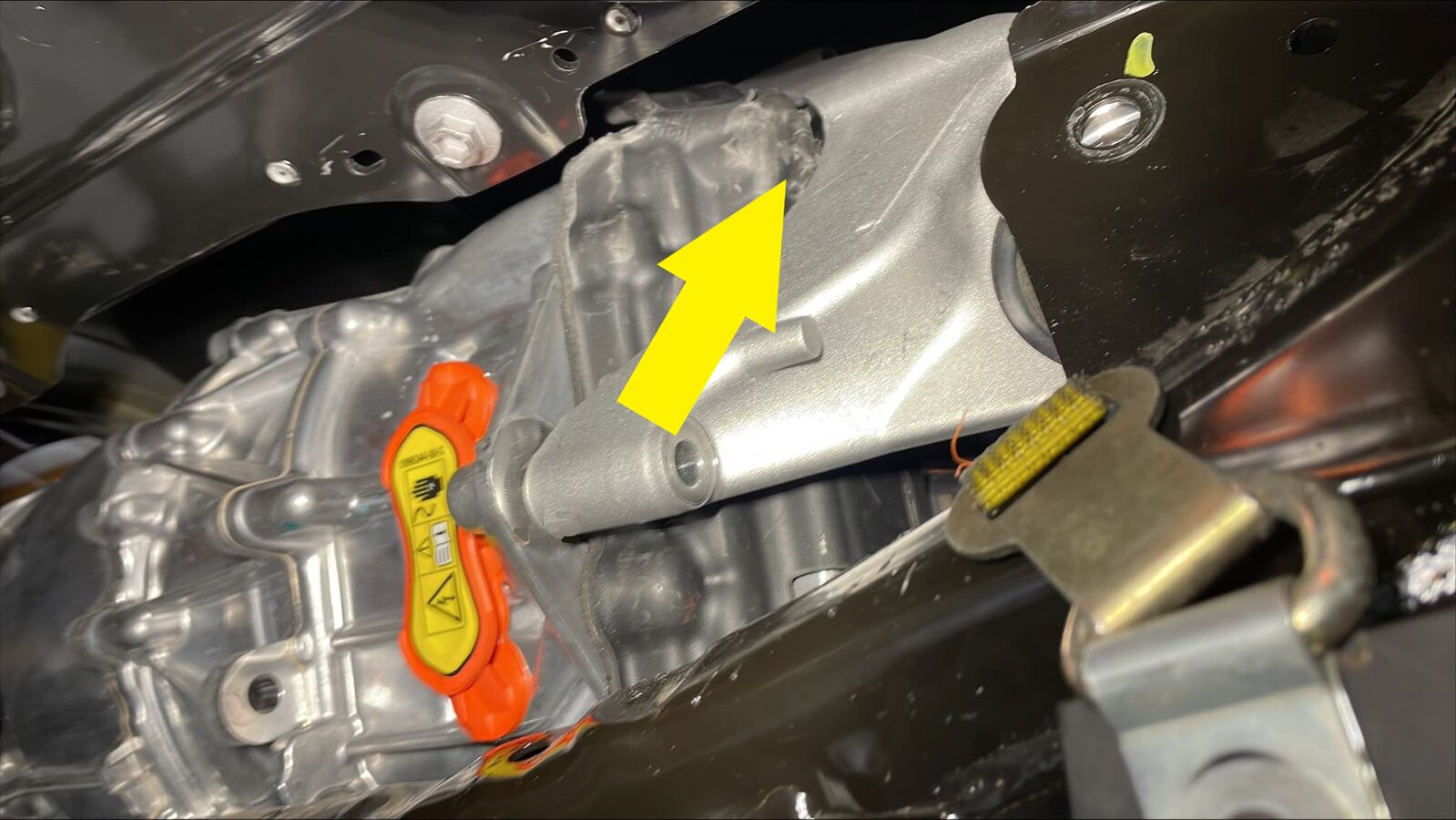

  45. 将后驱动单元 LH 支座从后副框架与车身之间拆下,具体方式为先向上,再翻转,然后向外。

安装

  1. 将后驱动单元 LH 支座安装在后副框架与车身之间,具体方式为先向内,再翻转,然后向下。

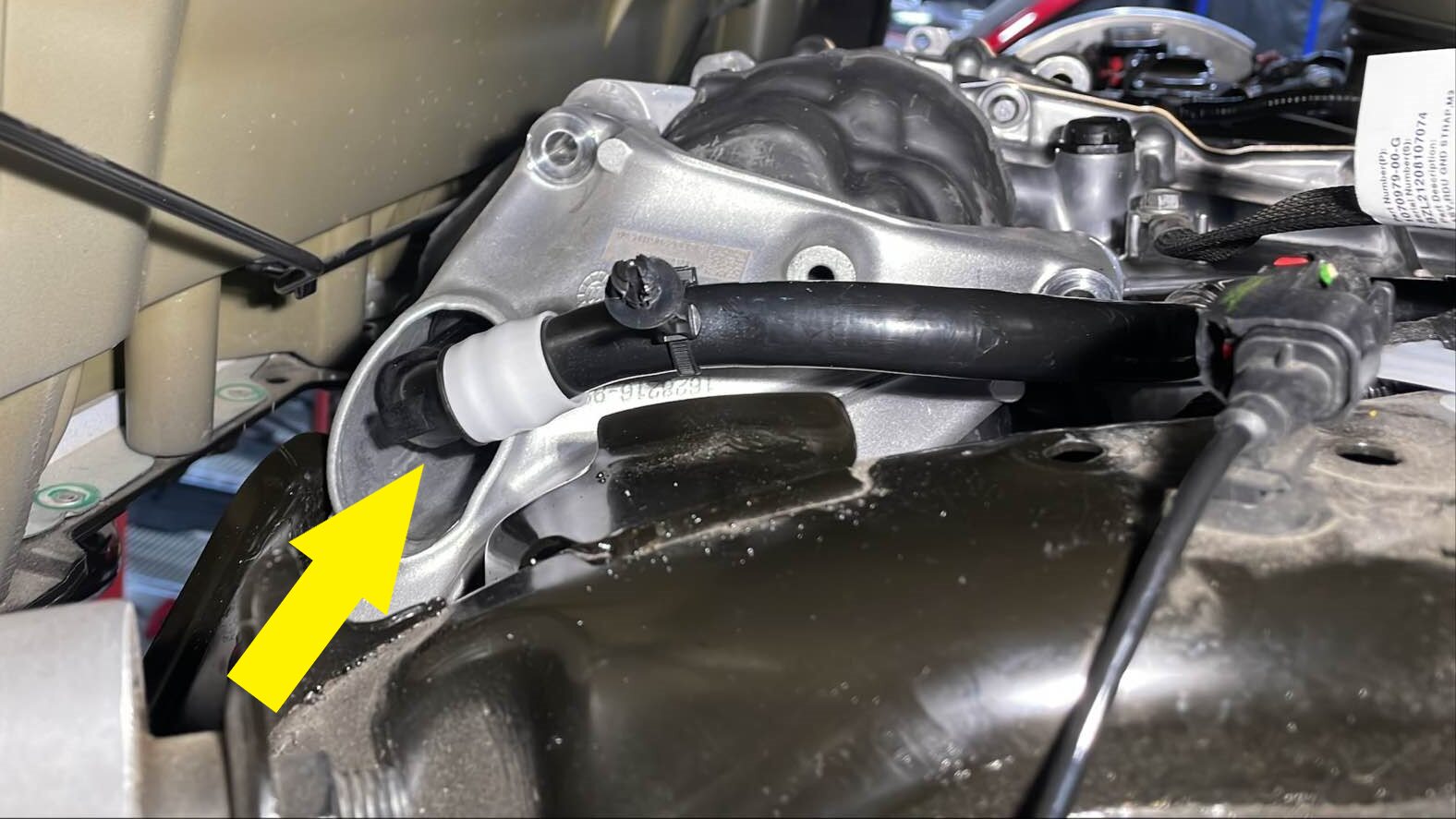

  2. 取下接头上的塞子,立即将后驱动单元变流器至热交换器软管连接到后驱动单元变流器出口,紧固卡子,然后对接头执行推拉推测试。
  3. 将后驱动单元左侧支座安装到后驱动单元,然后安装并手动拧紧新的螺栓(3 个),将支座固定到驱动单元。

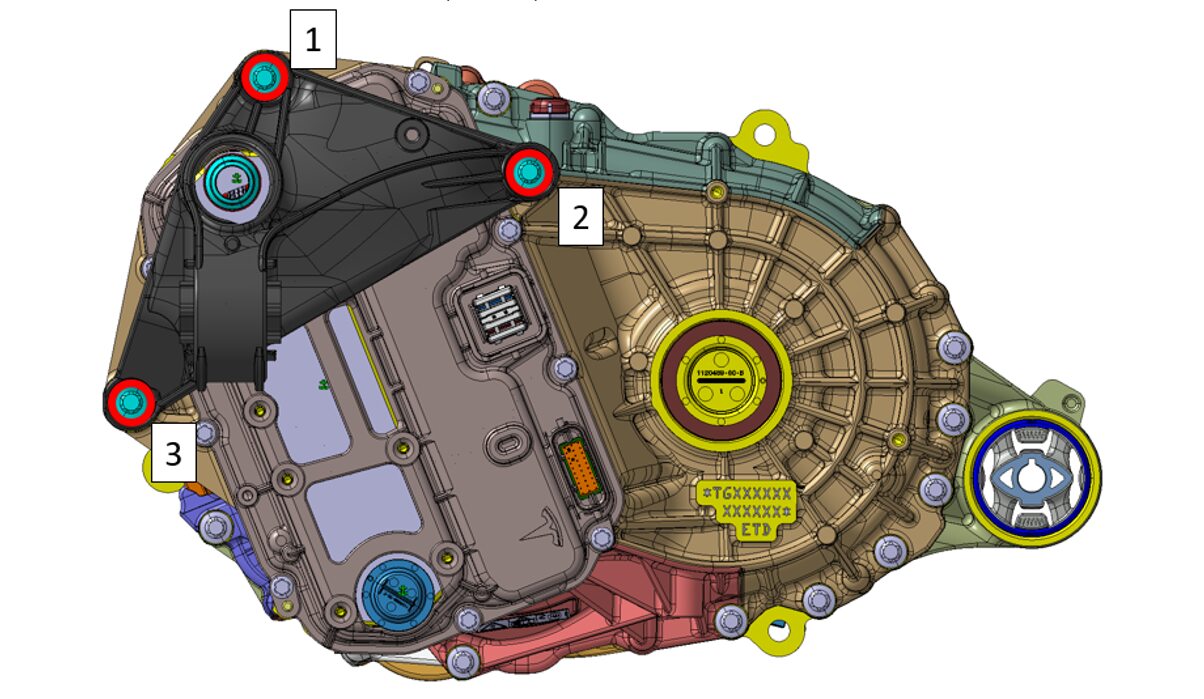

    按图示顺序手动拧紧螺栓。
  4. 按图示顺序拧紧将后驱动单元 LH 支座固定到后驱动单元的螺栓 (x3)。
    35 Nm (25.8 lbs-ft) +55 deg
    推荐使用以下工具
    • 外梅花套筒 Plus EP14

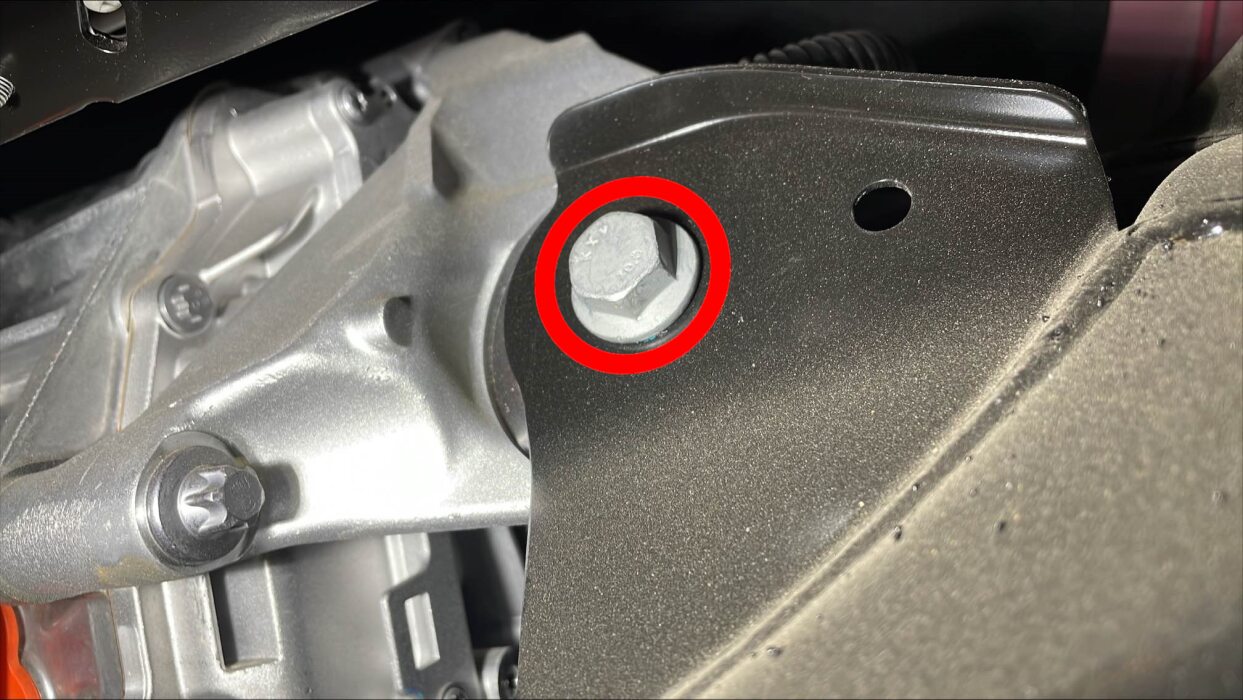

  5. 安装将后驱动单元 LH 支座固定到后副框架的 LH 支座螺栓。
    80 Nm (59.0 lbs-ft)
    使用撬杆将支座妥善放置在橡胶块/木块和后驱动单元之间,以安装螺栓。
    提示
    推荐使用以下工具
    • 18 毫米套筒
    • 棘轮/扭矩扳手
  6. 紧固将后驱动单元变流器至热交换器软管固定到后驱动单元的卡子(2 个)。
  7. 紧固将后驱动单元变流器固定到冷却液软管的卡子。
  8. 紧固将后驱动单元接地带固定到后副车架的卡子。
  9. 将橡胶块/木块从后驱动单元与副车架固定装置之间拆下。
  10. 将副车架固定装置向后倾斜至其原位。

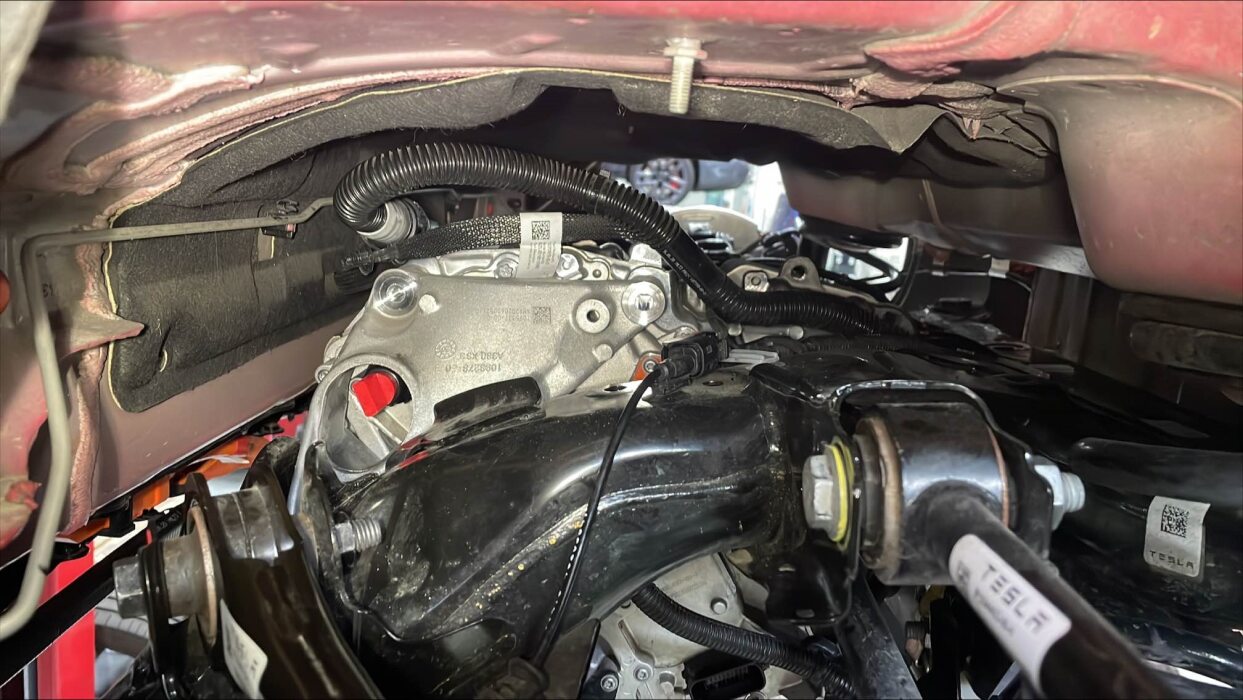

  11. 小心地抬起副车架和后驱动单元总成,直到其向上靠在车身上。
    警告
    请注意悬架和制动组件此时仍固定在副车架和车身上。
  12. 安装并用手拧紧新的 RH 后副框架螺栓,将后副框架固定到车身。
  13. 安装并手动拧紧新的后副车架左侧螺栓,将后副车架固定到车身。
  14. 安装左右剪力板。请参阅 剪力板 - 后副车架 - 左侧 ((拆卸和更换))
    此时请勿紧固将左右剪力板固定到车身的螺栓(6 个)。

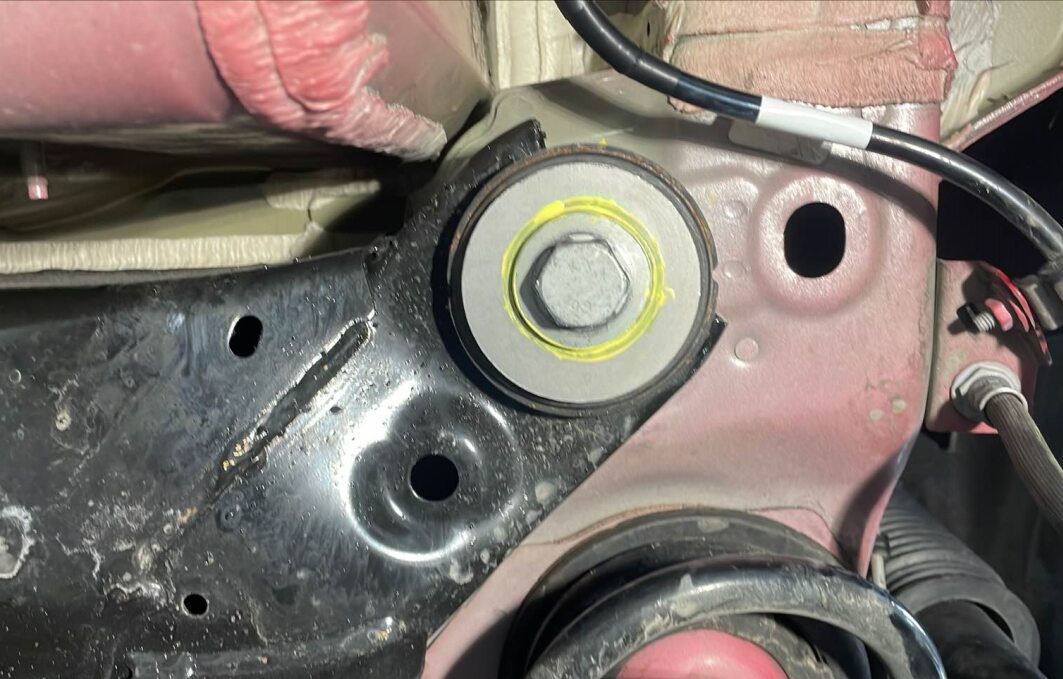

  15. 使用撬杆调整后副车架相对于车身的位置,使副车架安装螺栓位于描图的中心,并且证示标记与副车架与车身接触的位置对齐。
  16. 拧紧将后副框架固定到车身的 RH 后副框架螺栓,然后在拧紧后标记螺栓。
    165 Nm (121.7 lbs-ft)
    提示
    推荐使用以下工具
    • 21 毫米套筒
  17. 紧固将后副车架固定到车身的左后副车架螺栓,然后在紧固后标记螺栓。
    165 Nm (121.7 lbs-ft)
    提示
    推荐使用以下工具
    • 21 毫米套筒
  18. 紧固将左右剪力板固定到车身的螺栓(6 个)。请参阅 剪力板 - 后副车架 - 左侧 ((拆卸和更换))

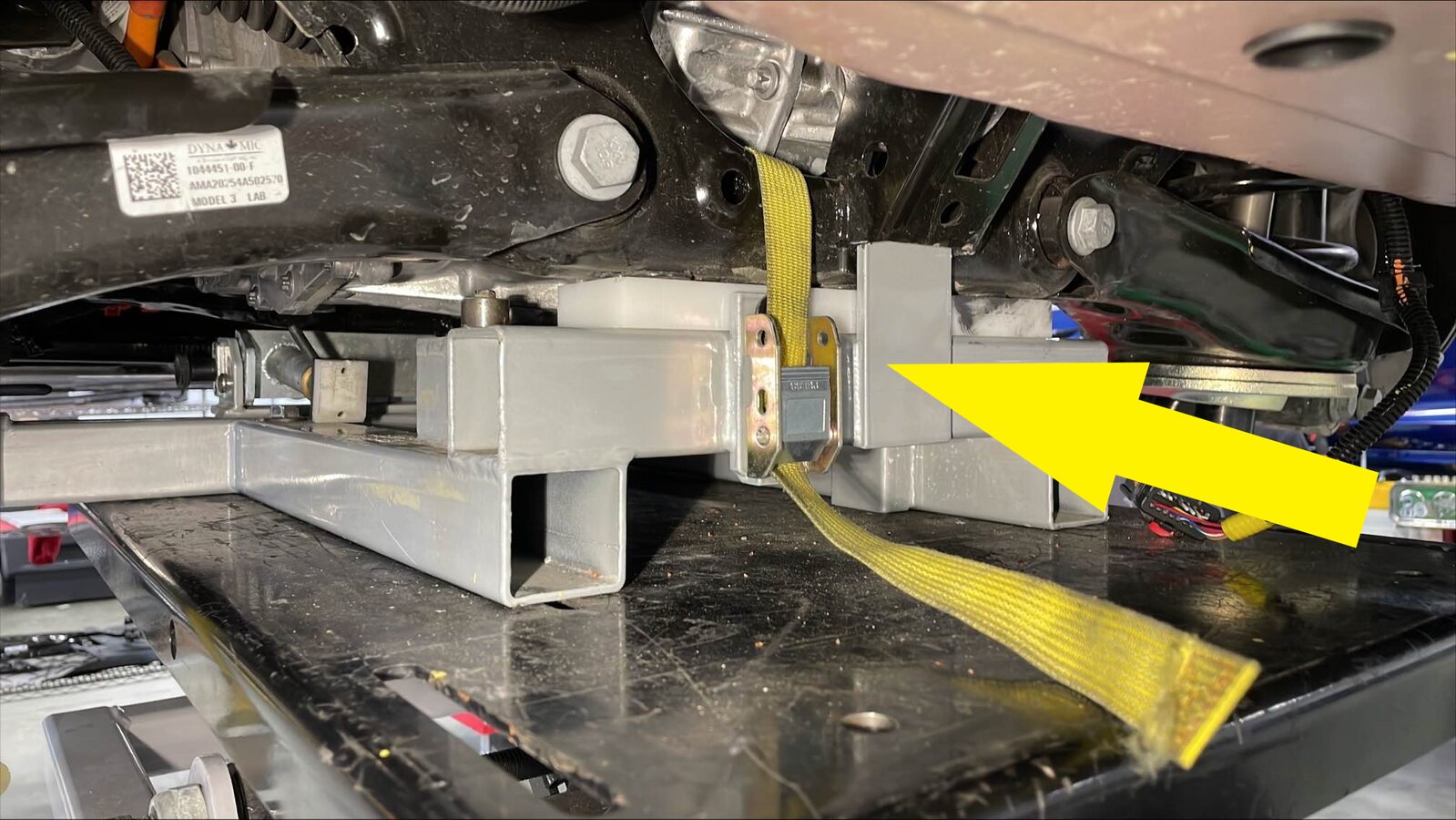

  19. 松开将后副框架固定到副框架举升工具的固定带 (x3)。

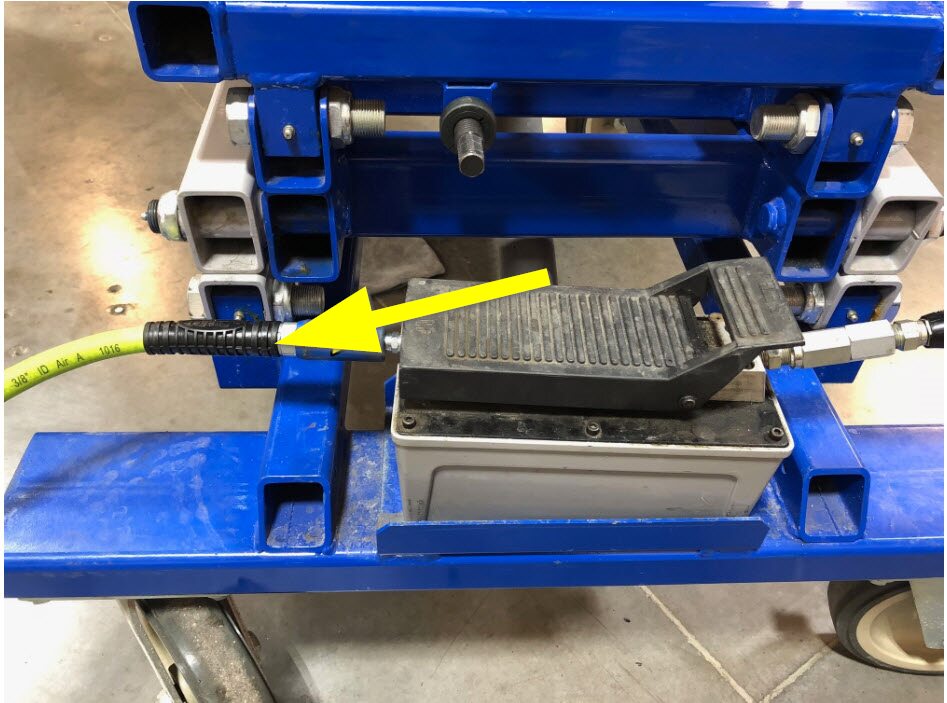

  20. 断开供气装置与副车架举升工具的连接。
  21. 降低副车架举升工具,将其从车辆下方移出。
  22. 安装后驱动单元高压线束总成。请参阅 高压线束总成 - 后驱动电机系统 ((拆卸和更换))
  23. 确认后驱动单元逻辑连接器无冷却液渗漏,然后紧固连接器。
  24. 紧固后驱动单元逻辑连接器卡子。
  25. 将冷却液排放容器放置在高压电池左后侧下方。
  26. 安装后驱动单元变流器入口软管。请参阅 软管(动力总成) - 后驱动电机系统逆变器入口 ((拆卸和更换))
  27. 安装高压电池滑板。请参阅 防滑板 - 后 - 高压电池 ((拆卸和更换))
  28. 安装将冷却液软管固定到左右剪力板的卡子(4 个)。
  29. 将左右末端连杆与后平衡杆对齐。
    为获得安装后连杆的正确角度,可能需要将后平衡杆向上/向下移动。
  30. 安装新的螺母,将平衡杆固定到左右末端连杆。使用油性记号笔标记螺母。
    55 Nm (40.6 lbs-ft)
    使用六角扳手反向固定球头。
    提示
    推荐使用以下工具
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  31. 将右副车架线束夹(2 个)安装到车身上。
  32. 连接右副车架线束连接器。
  33. 将车辆降至适宜的作业高度,然后将举升机置于锁止位。
  34. 安装将后驱动单元接地带固定到车辆的螺母。
    10 Nm (7.4 lbs-ft)
    螺母位于左后轮罩区域。重新安装好垫片(如配备)。
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 10 毫米 12 角深套筒
  35. 安装后饰板总成。请参阅 保险杠饰板总成 - 后(拆卸和安装) ((拆卸和安装))
  36. 安装 LH 和 RH 后悬架护板。请参阅 盖板 - 后悬架 - 左侧 ((拆卸和更换))
  37. 拆下后流线型护板,请参阅流线型护板 - 后底板 ((拆卸和更换))
  38. 安装后轮毂。请参阅 轮毂总成(拆卸和安装)
  39. 安装第二排座椅下部座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))
  40. 执行冷却系统真空重新加注程序。请参阅 冷却系统 - 真空再充注 (Test/Adjust)
  41. 连接低压电源。请参阅 低压电源 - 锂离子(断开和连接)
  42. 解锁车辆网关。请参阅 网关解锁
  43. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击High Voltage > Procedures > Rear Drive Inverter Replacement > Stop Fluid Fill/Drain,点击Run,然后等待例行程序完成。
  44. 点击Coolant Air Purge,点击 Run,然后等待例行程序完成。
  45. 检查冷却液液位,必要时加满,然后安装冷却液罐罐盖。
    确保冷却液液位处于 "Max" 线处。
  46. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Actions,点击Test Thermal Performance旁边的START按钮, 点击Run,然后等待例行程序完成。
  47. 选择Test HVAC Performance旁边的START按钮,点击 Run,然后等待例行程序完成。
  48. 安装新鲜空气进气槽。请参阅 新风槽总成 - HVAC ((拆卸和更换))
  49. 安装前备箱后挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))
  50. 退出“维护模式”。请参阅 维护模式
  51. 升起所有车窗并关闭所有车门。
  52. 将车辆从举升机上移走。
  53. 查看轮毂定位要求并根据需要添加校正代码。
