SAE 大灯总成，左 ((拆卸和更换))
校正代码
1740010022
FRT
0.48
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
设备：
- 1133367-00-A 前照灯测试仪，Beissbarth, Model 815
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左前照灯固定到车身的螺栓 |
 4 Nm (2.9 lbs-ft) |
|
重复使用 |
拆卸

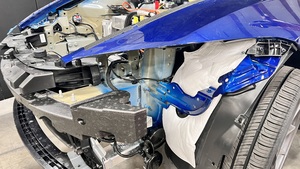

- 拆下前保险杠饰板请参阅 前保险杠饰板总成 ((拆卸和安装))。
-

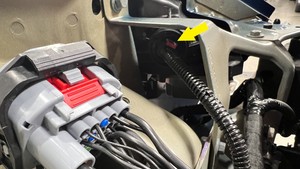

拉动锁片，将电气连接器从左侧前照灯上断开。
-

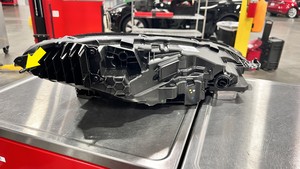

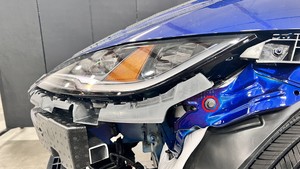

拆卸将左侧前照灯固定到车身的螺栓（2 个），然后将左侧前照灯从车辆上拆下。
TIp推荐使用以下工具
- 10 毫米套筒扳手
- 重复第2步和第3步，完成右侧前照灯相关操作。
安装
-
安装将左侧前照灯固定到车身的螺栓（2 个）。4 Nm (2.9 lbs-ft)TIp推荐使用以下工具
- 10 毫米套筒扳手
-
连接左侧前照灯电气连接器。
- 重复第1步和第2步，完成右侧前照灯相关操作。
- 安装前饰板请参阅 前保险杠饰板总成 ((拆卸和安装))。
- 重新安装固件。请参阅 软件重新安装 - 触摸屏。
- 调节前照灯。请参阅 大灯 - 调节 - 全球（墙壁法） (Test/Adjust)。
- 升起左侧前车窗并关闭左侧前车门。
