线束总成 - 前保险杆饰板 ((拆卸和更换))

校正代码 1710030012 FRT 0.60 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-10-11: 为配备前饰板摄像头的车辆，添加了断开/连接前饰板摄像头连接器的步骤。
  • 2024 年 4 月 16 日：添加了“无需将前饰板线束、裙板和格栅从前饰板总成上拆下”的说明。

拆卸

  1. 拆下前保险杠饰板总成请参阅 饰板 - 前保险杠 ((拆卸和更换))。
    注
    无需将前饰板线束、裙板和格栅从前饰板总成上拆下。
  2. 松开将前饰板线束固定到牵引钩盖板的夹子。
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

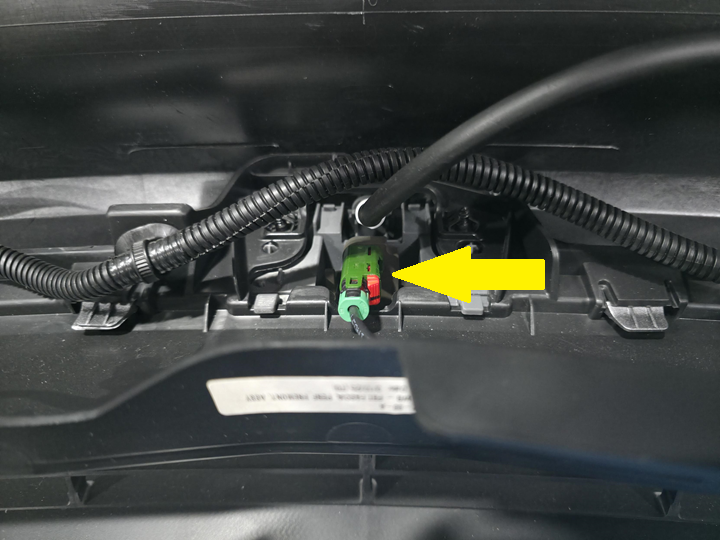

  3. 断开前饰板摄像头电气连接器。
    注
    早期生产的车辆上可能没有此连接器。如果没有，请跳过此步骤。
  4. 将电气连接器从行人警示扬声器上断开。

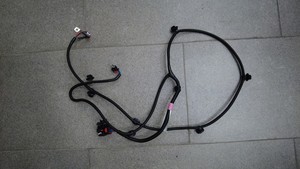

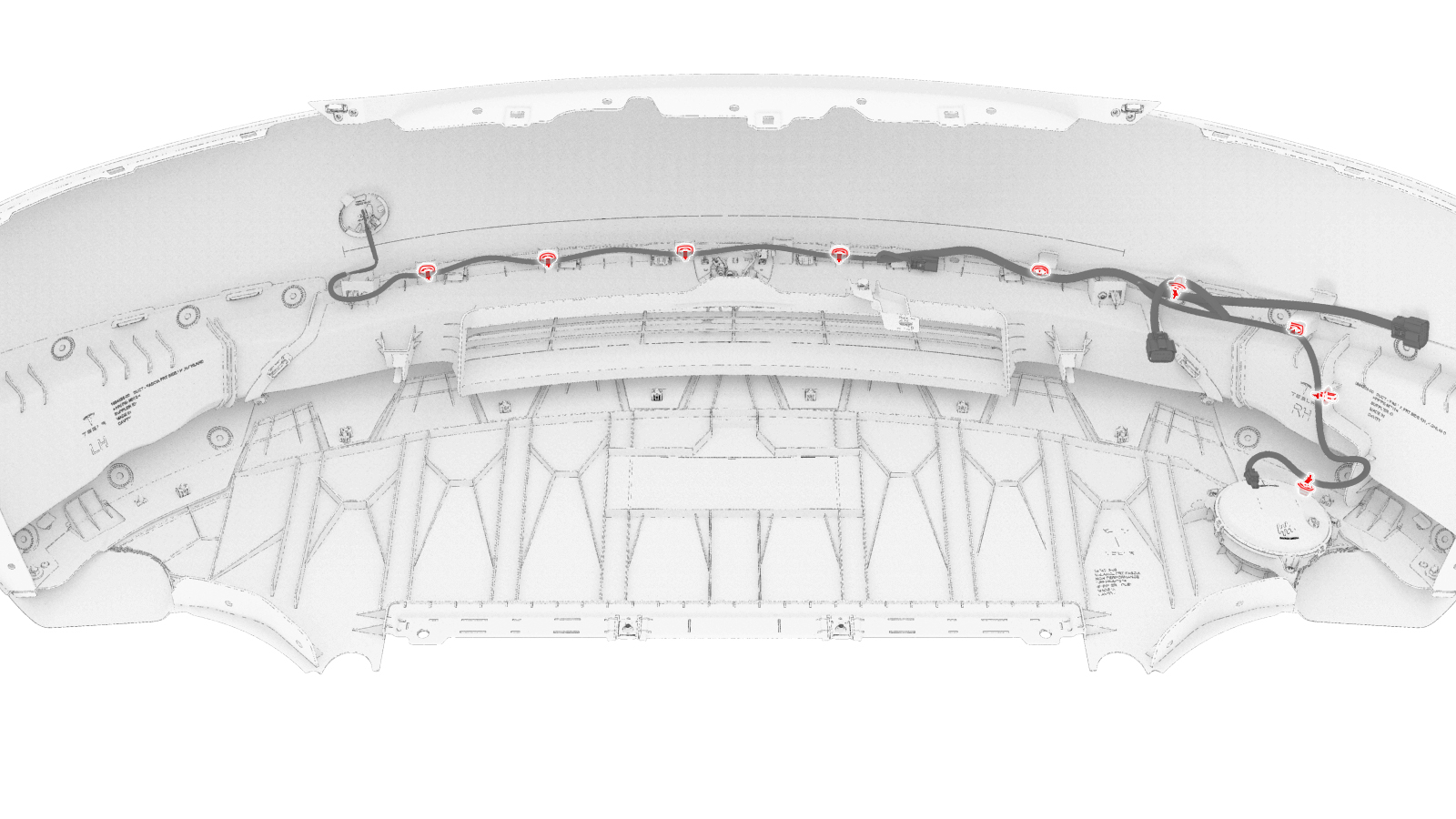

  5. 使用卡子撬具松开将前饰板线束固定到前饰板的夹子（9 个），然后拆下前饰板线束。

安装

  1. 将前饰板线束放置在前饰板上。
  2. 安装将前饰板线束固定到前饰板的夹子（9 个）。
  3. 将电气连接器连接到行人警示扬声器。
  4. 将电气连接器连接到前饰板摄像头。
    注
    早期生产的车辆上可能没有此连接器。如果没有，请跳过此步骤。
  5. 安装将前饰板线束固定到牵引钩盖板的夹子。
  6. 安装前保险杠饰板总成请参阅 饰板 - 前保险杠 ((拆卸和更换))。
