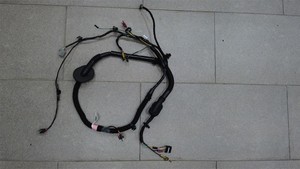

行李箱盖线束总成 ((拆卸和更换))
校正代码
1710020082
FRT
0.66
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2025-12-29: 添加了后备箱闩锁盖相关步骤和扭矩表。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
|
将后备箱接地带固定到车身的螺栓 将接地带固定到后备箱盖的螺栓 |
 8 Nm (5.9 lbs-ft) |
|
重复使用 |
拆卸
- 打开所有 4 个车门，降下所有 4 个车窗。
- 将前排两个座椅前移。
- 拆下 LH 边梁饰板。请参阅 边梁总成，左 ((拆卸和更换))。
- 拆下第二排座椅左侧侧部承梁。请参阅 第二排肘板 - 左 ((拆卸和更换))。
- 拆下左侧 C 柱饰板。请参阅 C 柱总成，左 ((拆卸和更换))。
- 在车辆 RH 侧重复执行第 3 至 5 步。
- 拆卸杂物盘饰板。请参阅 行李箱托盘，高级 ((拆卸和更换))。
-

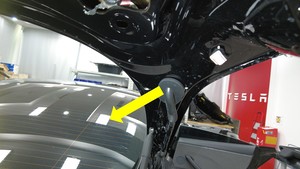

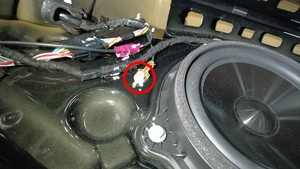

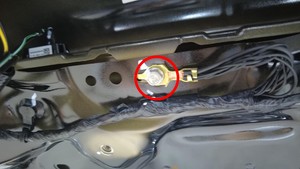

拆下将后备箱接地带固定到车身的螺栓。
警告在背光灯玻璃和除霜器格栅附近使用手动工具时，请谨慎操作。TIp推荐使用以下工具
- 10 毫米套筒扳手
-

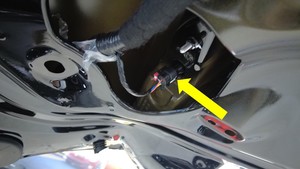

断开后备箱线束连接器（2 个）。
-

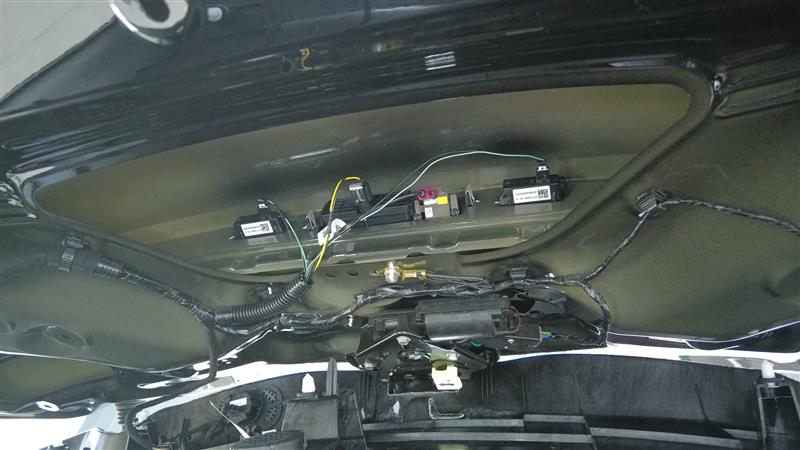

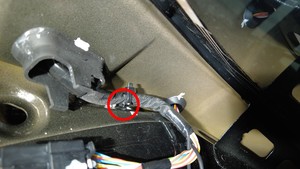

使用卡子撬具松开将卡子从后备箱线束上松开。
-

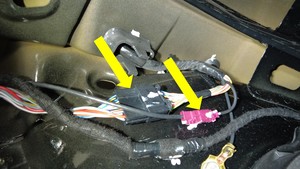

使用塑料饰板工具松开后备箱线束索环，然后将后备箱线束穿过隔板。
- 拆卸后备箱闩锁盖。请参阅 掀背车门闩锁盖，组件 ((拆卸和更换))。
- 拆下后备箱盖饰板。请参阅 下部掀背车门，总成 ((拆卸和更换))。
-

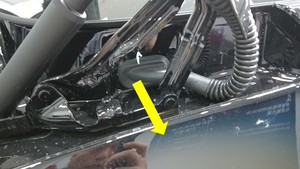

断开左右尾灯连接器。

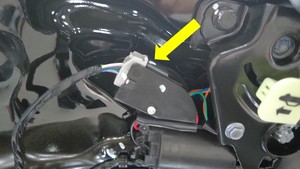

图 1. 左侧 图 2. 右侧 -

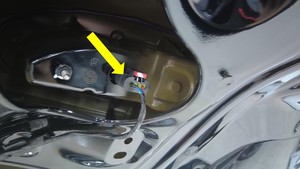

断开后备箱闩锁连接器。
-
断开后备箱把手连接器、倒车摄像头连接器以及左右车牌灯连接器。
-
拆卸将接地带固定到后备箱盖的螺栓。
TIp推荐使用以下工具
- 10 毫米套筒扳手
-

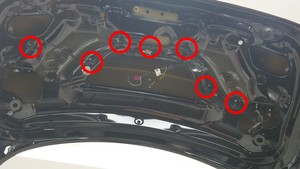

使用卡子撬具松开将后备箱线束固定到后备箱盖的卡子（7 个）。
-
松开索环，将线束穿过后备箱隔板。
-

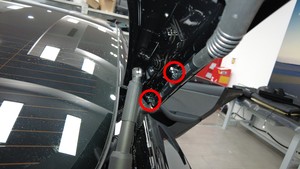

使用卡子撬具松开将后备箱线束固定到后备箱右侧的卡子（2 个），然后拆下后备箱线束。
安装
-
将后备箱线束放置在后备箱上，然后紧固将后备箱线束固定到后备箱右侧的卡子（2 个）。
-
紧固索环，然后将后备箱电气线束穿过后备箱隔板。
-
紧固将后备箱电气线束固定到后备箱盖的夹子。
-
安装将后备箱电气线束接地带固定到后备箱盖的螺栓。8 Nm (5.9 lbs-ft)TIp推荐使用以下工具
- 10 毫米套筒扳手
-
将行李箱电气线束连接到 RH 和 LH 牌照灯连接器、行李箱把手连接器和倒车摄像头连接器。
-
将后备箱电气线束与后备箱闩锁连接器相连。
-
将后备箱电气线束与后备箱左右尾灯连接器相连。
图 3. 左侧 图 4. 右侧 - 安装后备箱盖饰板。请参阅 下部掀背车门，总成 ((拆卸和更换))。
- 安装后备箱闩锁盖。请参阅 掀背车门闩锁盖，组件 ((拆卸和更换))。
-
紧固索环，然后将后备箱线束穿过隔板。
-
安装将后备箱接地带固定到车身的螺栓。8 Nm (5.9 lbs-ft)TIp推荐使用以下工具
- 10 毫米套筒扳手
-
连接后备箱电气线束连接器（2 个）。
- 安装杂物盘饰板。请参阅 行李箱托盘，高级 ((拆卸和更换))。
- 安装左侧 C 柱饰板。请参阅 C 柱总成，左 ((拆卸和更换))。
- 安装第二排座椅左侧侧部承梁。请参阅 第二排肘板 - 左 ((拆卸和更换))。
- 安装 LH 边梁饰板。请参阅 边梁总成，左 ((拆卸和更换))。
- 在车辆 RH 侧重复执行第 14 至 16 步。
- 将前排两个座椅移回原位。
