车顶行李架（安装）

校正代码 12400001 FRT 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

一个

    安装

    1. 使用异丙醇 (IPA) 湿巾清洁车顶行李架的安装位置，风干 1 分钟后再继续。
    2. 在车辆的左侧前侧粘贴防磨胶带：
      1. 从玻璃车顶的前边缘向后测量 ，找到玻璃上的箭头。
        Warning IconA warning icon, calling your attention to a possibly risky situation
        警告
        前横梁位置与后横梁位置的测量结果并不相同。
      2. 将玻璃上的箭头与防磨胶带上的箭头对齐，然后向车辆上粘贴防磨胶带，具体粘贴位置为前饰边的后方。
    3. 在车辆右侧前侧执行之前的步骤。
    4. 在车辆左侧后侧粘贴防磨胶带：
      1. 从玻璃车顶的后边缘向前测量 ，找到玻璃上的箭头。
      2. 将玻璃上的箭头与防磨胶带上的箭头对齐，然后向车辆上粘贴防磨胶带，具体粘贴位置为前饰边的后方。
    5. 在车辆右侧后侧执行之前的步骤。

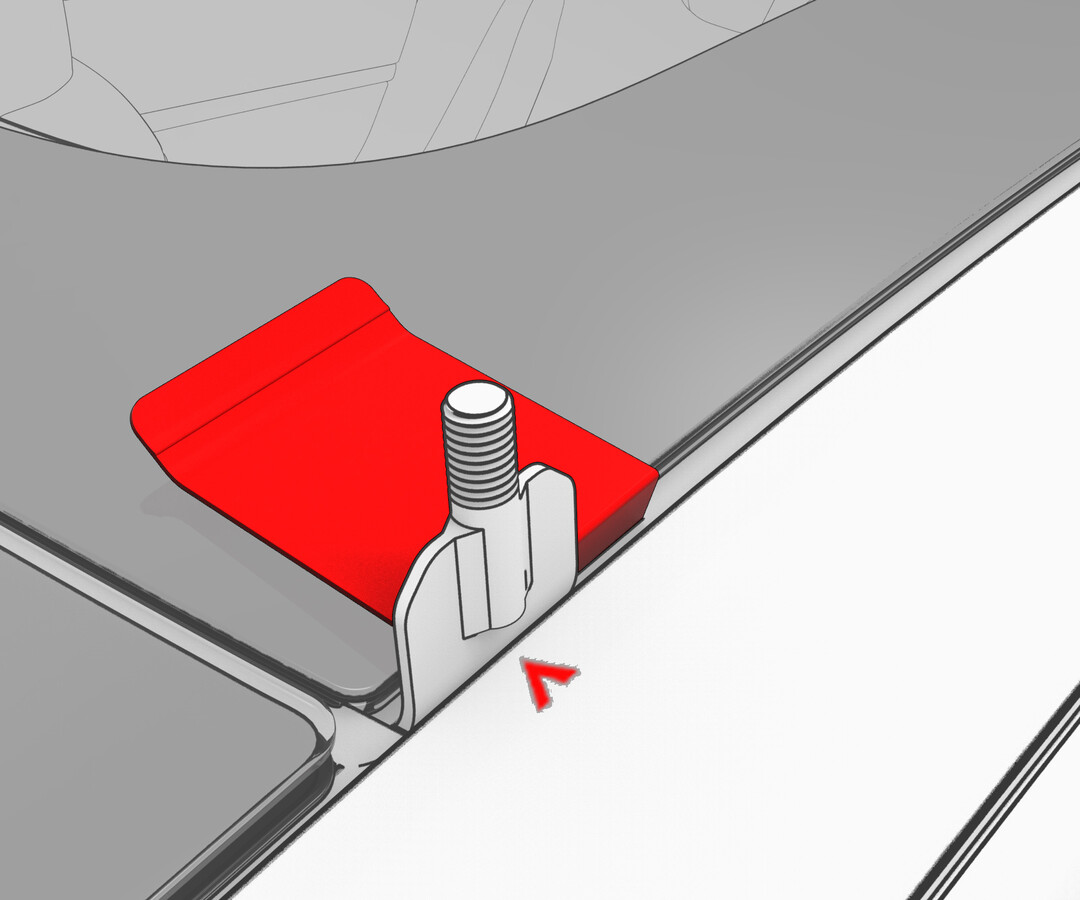

    6. 在车辆的所有角落安装车顶行李架纵梁夹和垫片：
      1. 使用提供的饰板工具小心地提起箭头位置处的密封条，然后插入一个纵梁夹，使夹子与防磨胶带上的箭头对齐。
      2. 确保纵梁夹正确固定到车顶玻璃下方的 J 型钩上，然后拆下饰板工具。确保夹子在箭头上居中。

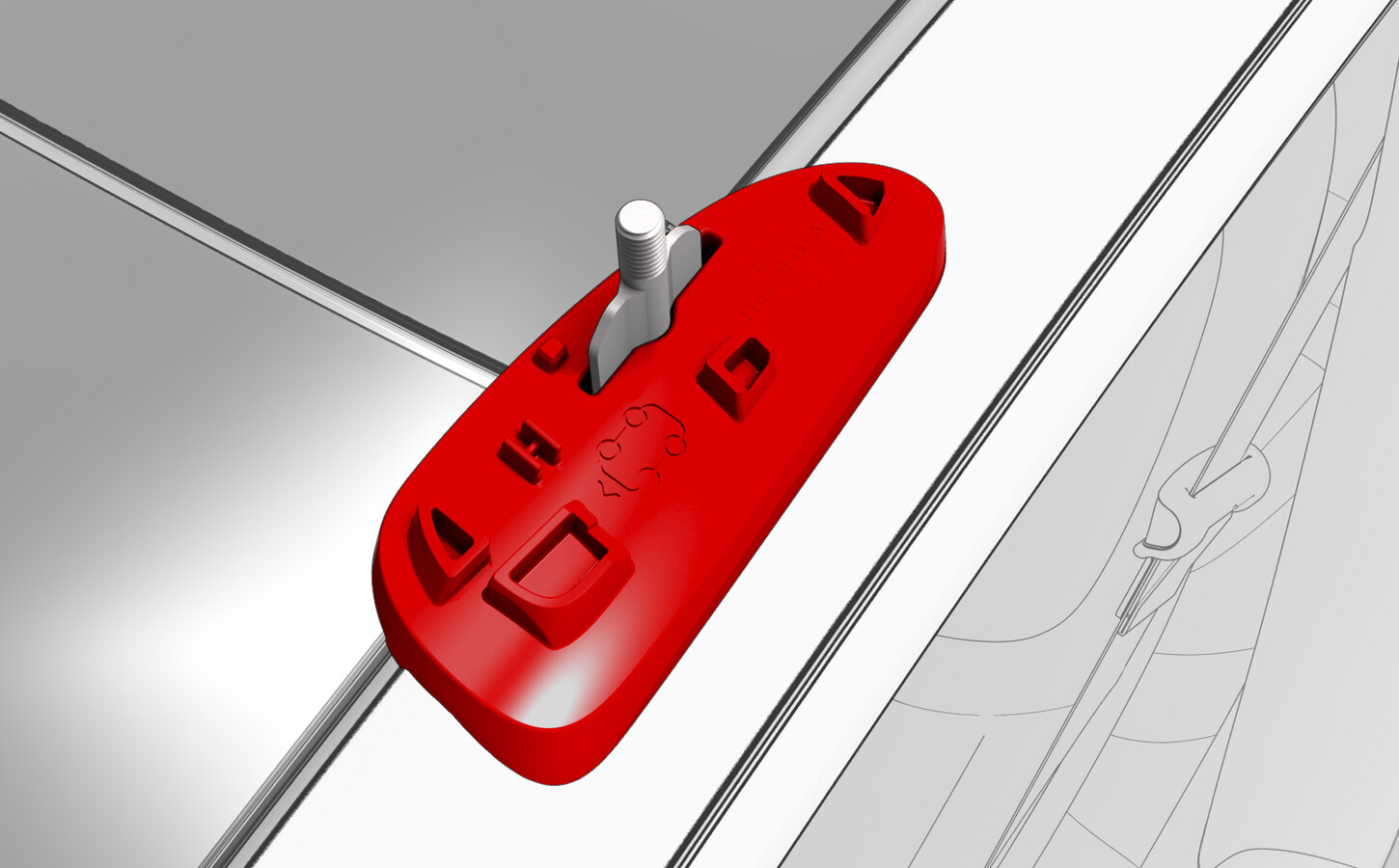

      3. 使用垫片上的图标识别要将其置于车辆的哪个角，在纵梁夹上方放置合适的垫片，使夹子和螺纹露在外面。

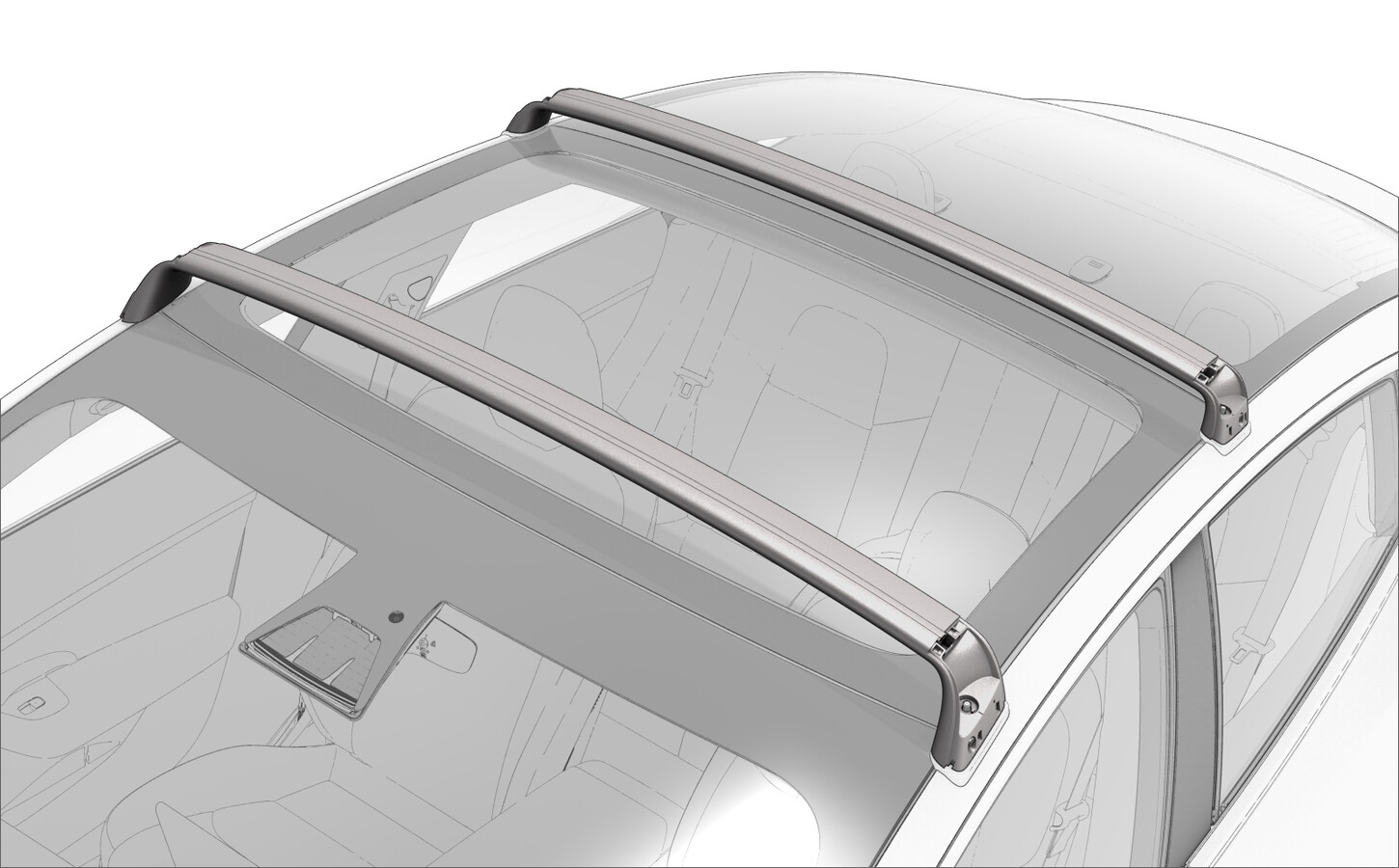

    7. 将前后横梁放置到前后垫片上，使夹子上的螺纹暴露在横梁末端的开口中。
      Informational PurposesAn informational icon, calling your attention
      注
      前横梁比后横梁长。安装前确保夹子螺柱是垂直的。

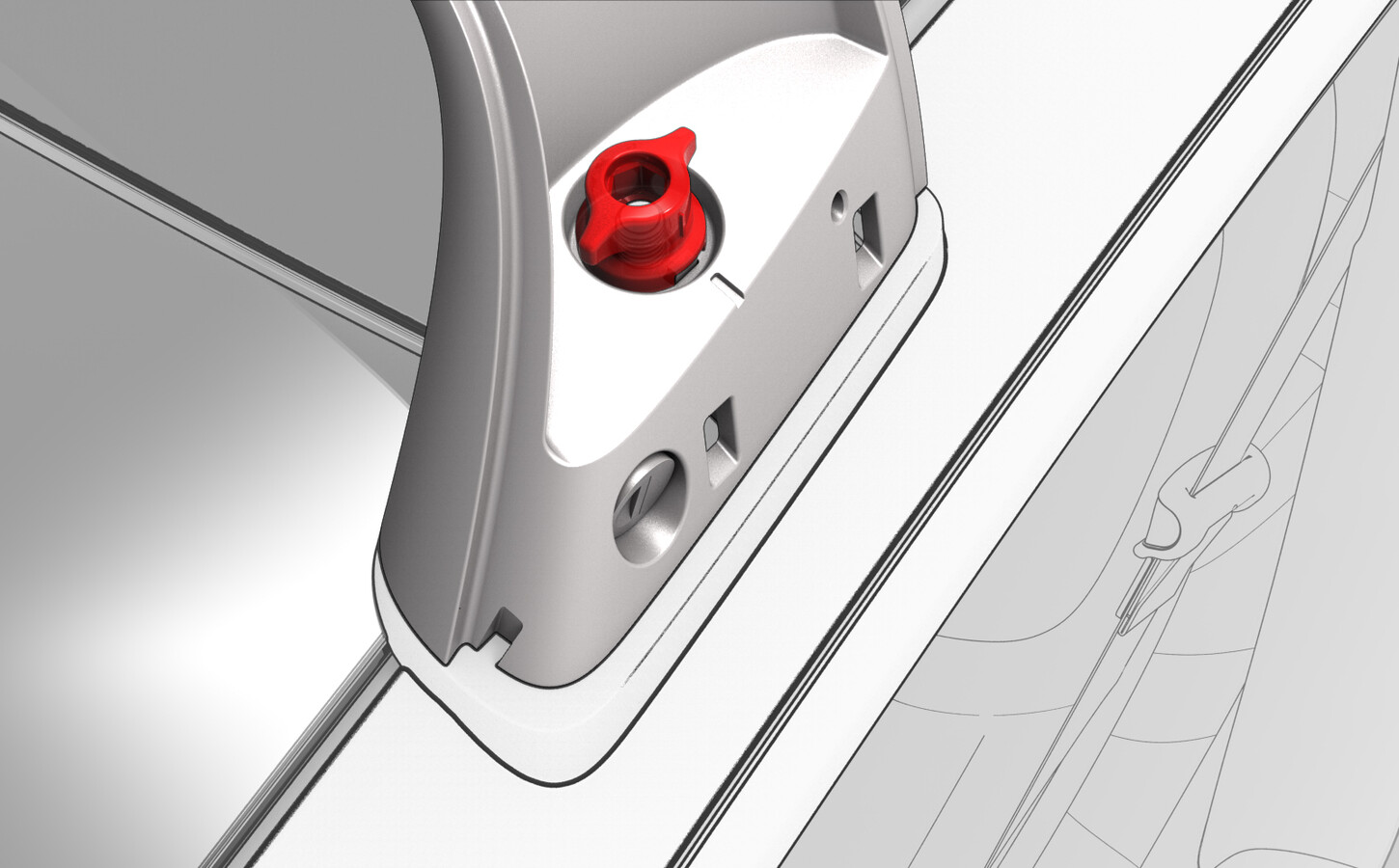

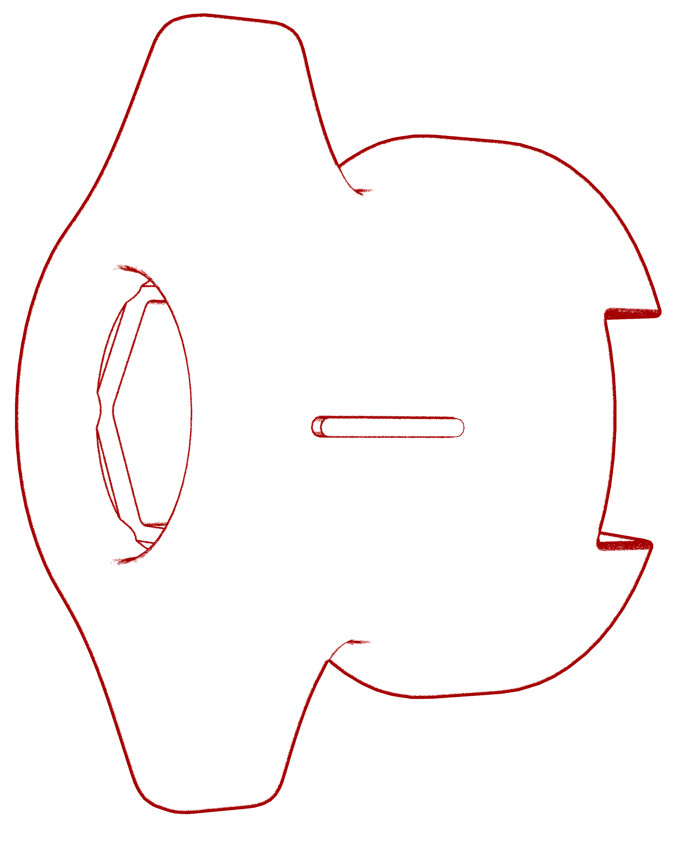

    8. 用手将蝶形螺母拧到车辆四角的夹子上；在用手拧紧车辆一侧的蝶形螺母之后，再拧紧另一侧的蝶形螺母。
    9. 将所有蝶形螺母拧紧至其正确的力矩规格。确保蝶形螺母上的标记与横梁上的标记对齐（切口朝外），以使用提供的钥匙锁定横梁。
      3.5 Nm (2.6 lbs-ft)
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      为避免损坏车顶玻璃，请勿过度拧紧紧固件，而是均匀地在两侧交替执行拧紧操作。
      推荐使用以下工具
      • 棘轮/扭矩扳手
      • 1/4 英寸至 3/8 英寸适配器
      • 8 mm 套筒扳手

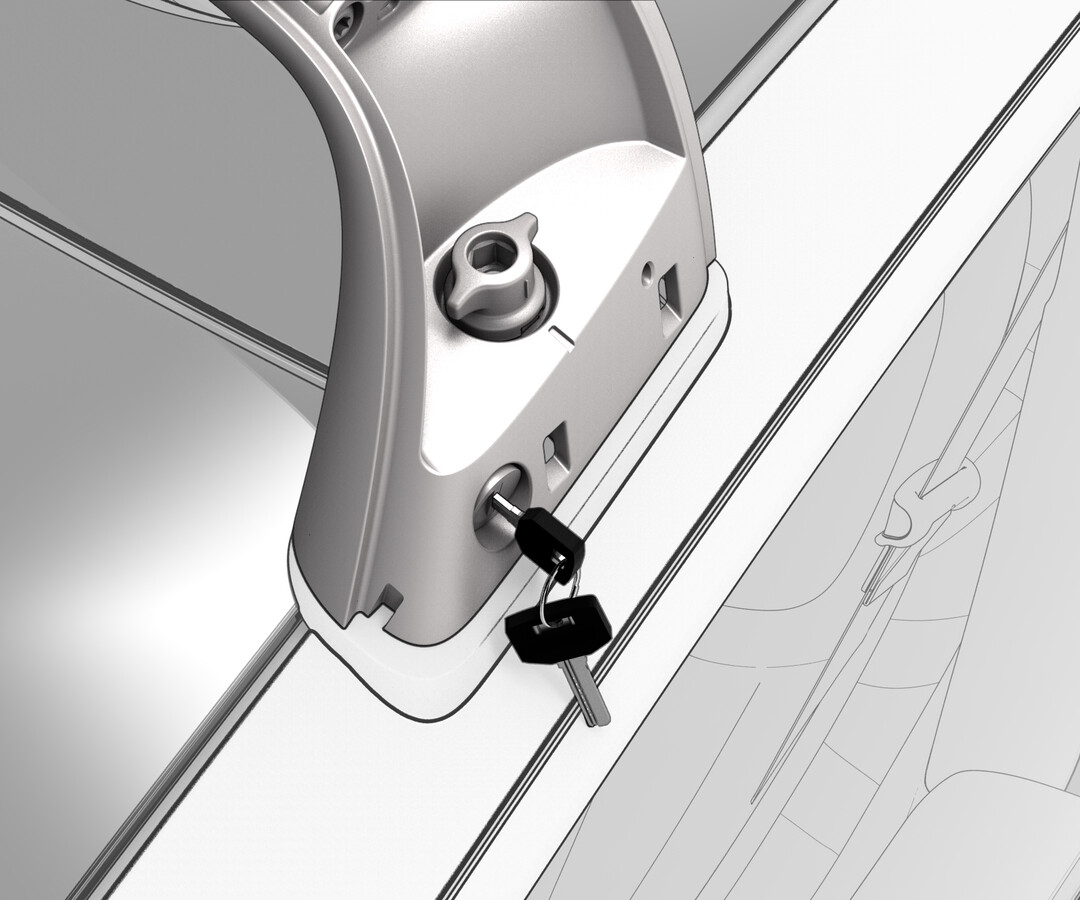

    10. 使用提供的钥匙将两个横梁锁定到位（顺时针旋转 左侧锁，逆时针旋转 右侧锁）。
    11. 推拉两个横梁，确保其完全固定并锁定到位。

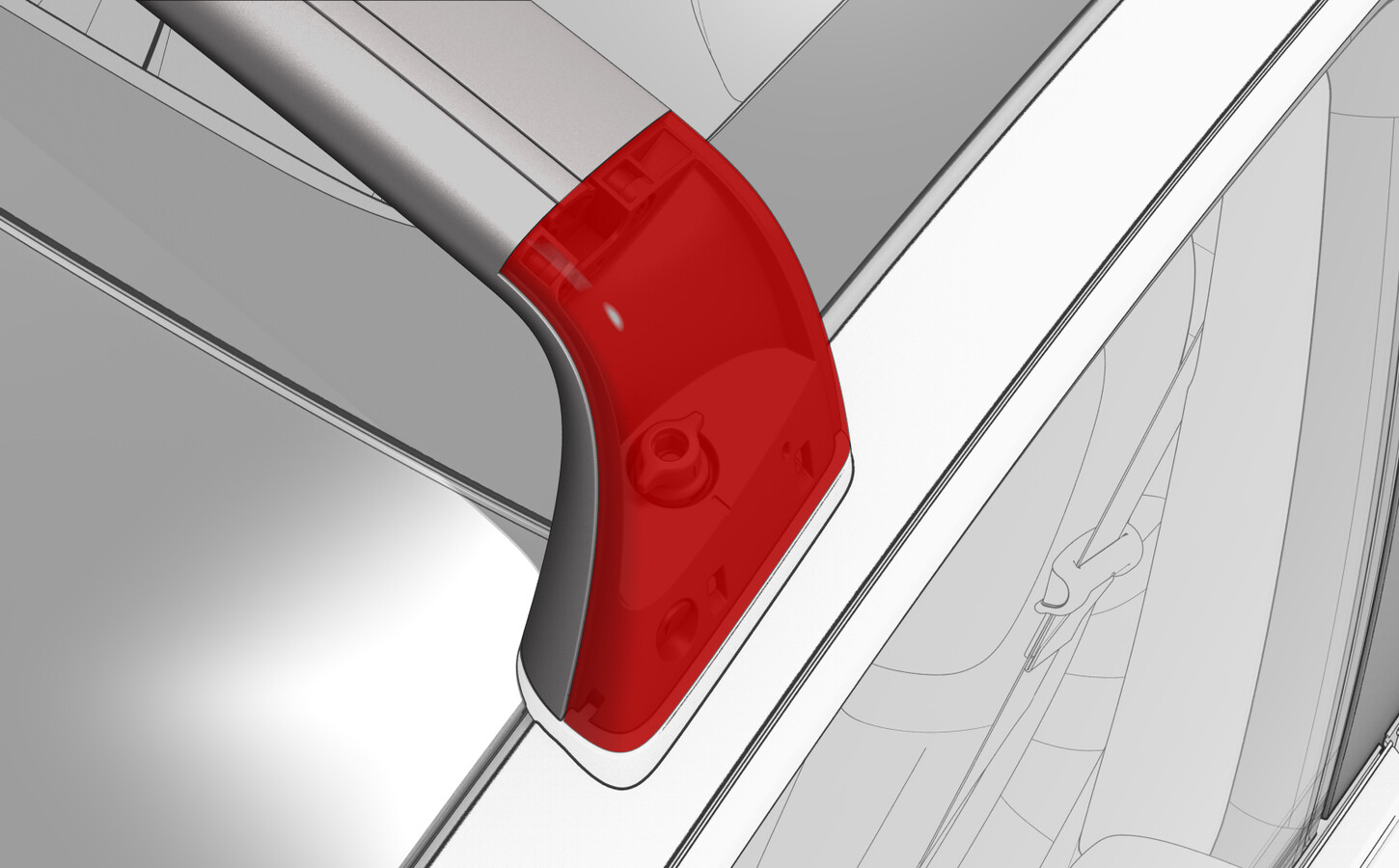

    12. 从底部开始向上操作，在两个横梁的每一侧安装车顶行李架侧盖。
      Informational PurposesAn informational icon, calling your attention
      注
      侧盖底部配备可插入横梁中的导片。
    13. 确保客户在提车时收到锁定钥匙。
