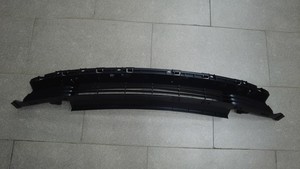

格栅 - 下 - 前保险杠饰板 ((拆卸和更换))

校正代码 1001020052 FRT 0.54 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  1. 2025-10-11: 添加了有关前饰板摄像头的步骤。

扭矩规格

表 1. 扭矩规格： 格栅 - 下 - 前保险杠饰板 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将格栅固定到前饰板的螺栓（2 个）
1.8 Nm (1.3 lbs-ft)
  • T25 梅花套筒
 重复使用
将前饰板摄像头盖固定到前饰板总成的螺钉（2 个）
4 Nm (2.9 lbs-ft)
  • 梅花 T20 套筒
 重复使用

拆卸

  1. 拆下前保险杠饰板总成请参阅 饰板 - 前保险杠 ((拆卸和安装))。

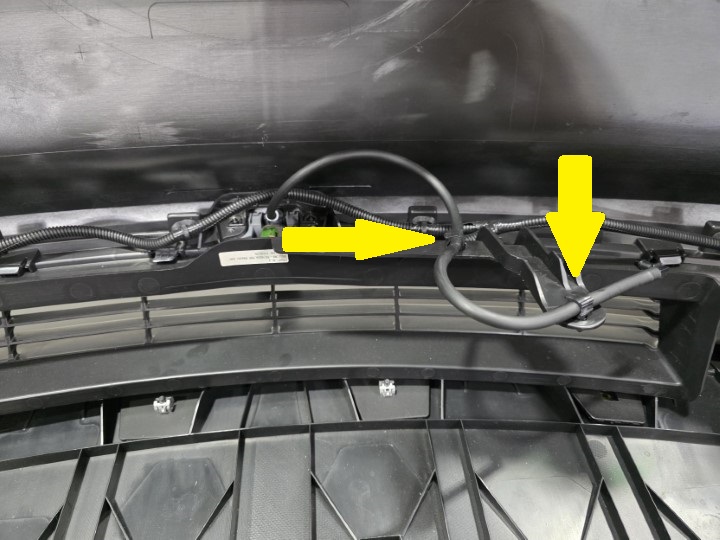

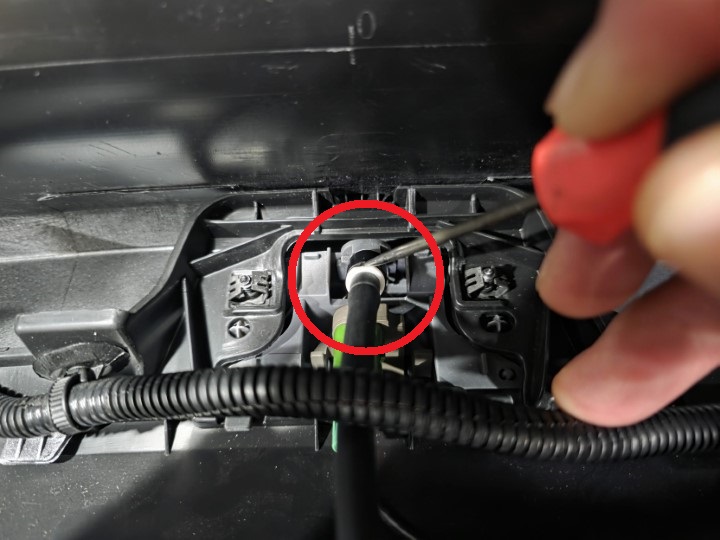

  2. 松开将清洗器软管固定到下部格栅的卡子（2 个），然后断开清洗器软管连接器。
    注
    早期生产的车辆上可能没有此清洗器软管总成。如果没有，请跳过此步骤。
  3. 断开前饰板摄像头电气连接器。
    注
    早期生产的车辆上可能没有此连接器。如果没有，请跳过此步骤。

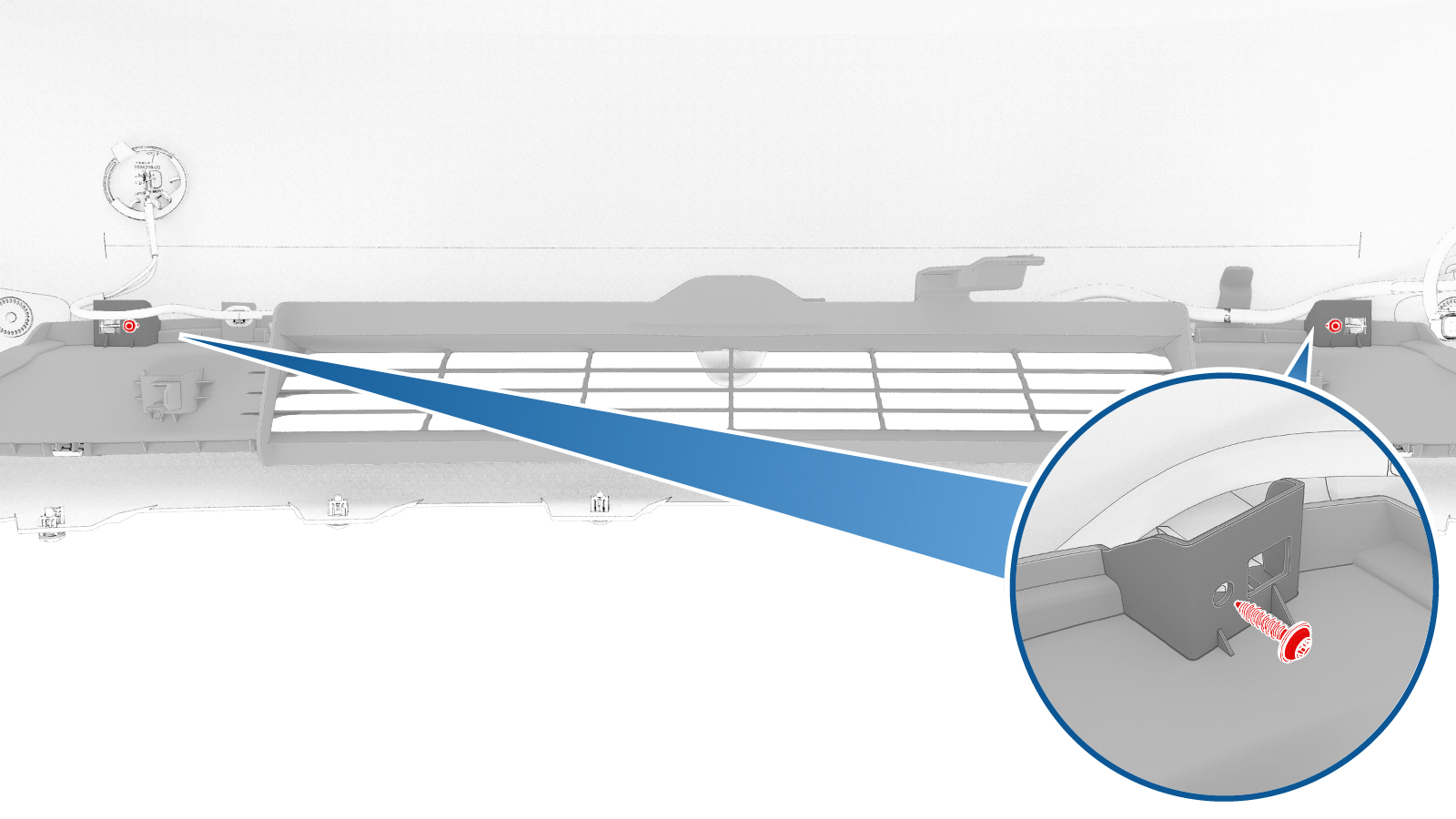

  4. 拆下将前饰板摄像头盖板固定到前饰板总成的螺钉（2 个）。
    注
    推荐使用以下工具
    • 梅花 T20 套筒

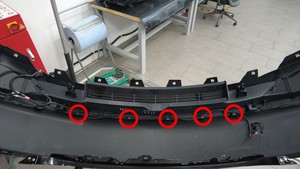

  5. 使用卡子撬具松开将饰板线束固定到格栅的夹子（5 个）。
  6. 拆下将格栅固定到前饰板的螺栓（2 个）。
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
    提示
    推荐使用以下工具
    • 15 毫米套筒

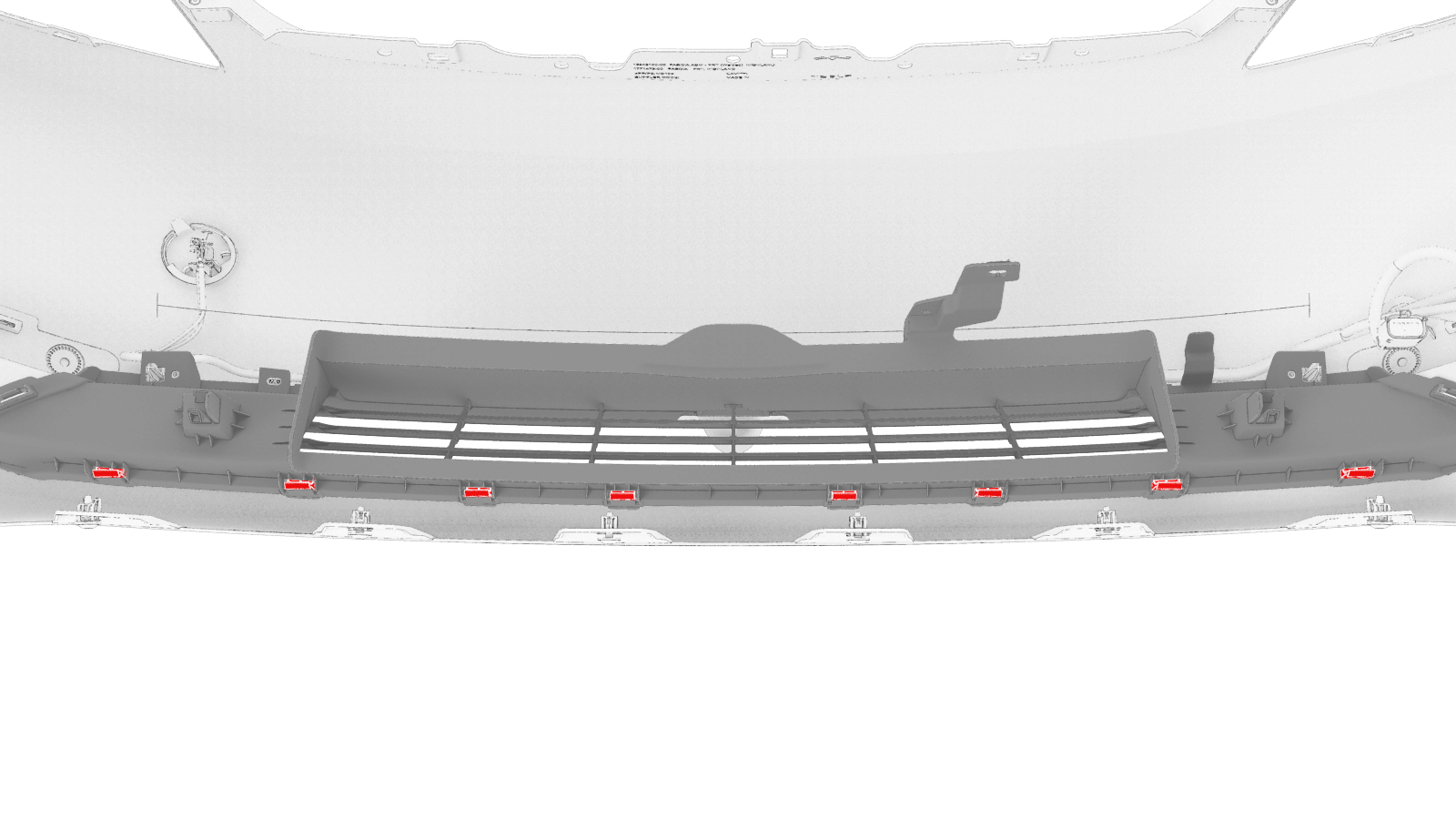

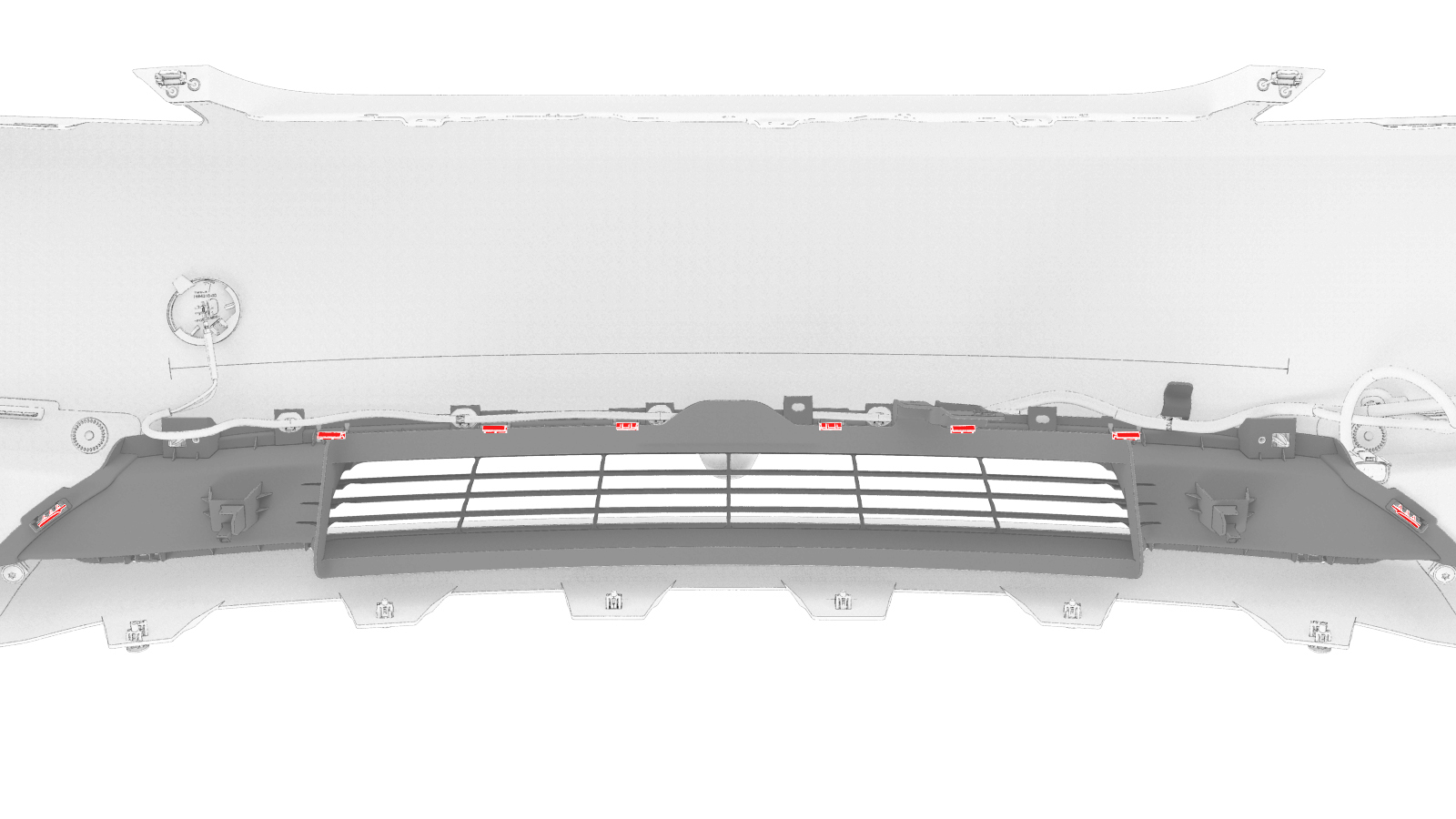

  7. 拆卸将格栅固定到前饰板的卡子（16 个）。

安装

  1. 将格栅放置到前饰板上。
  2. 安装将格栅固定到前饰板的卡子（16 个）。
  3. 安装将格栅固定到前饰板的螺栓（2 个）。
    1.8 Nm (1.3 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米套筒
  4. 安装将饰板线束固定到格栅的夹子（5 个）。
  5. 安装将前饰板摄像头盖板固定到前饰板总成的螺钉（2 个）。
    4 Nm (2.9 lbs-ft)
    注
    推荐使用以下工具
    • 梅花 T20 套筒
  6. 将电气连接器连接到前饰板摄像头。
    注
    早期生产的车辆上可能没有此连接器。如果没有，请跳过此步骤。
  7. 连接清洗器软管连接器，然后安装将清洗器软管固定到下部格栅的卡子（2 个）。
    注
    早期生产的车辆上可能没有此清洗器软管总成。如果没有，请跳过此步骤。
  8. 安装前保险杠饰板总成请参阅 饰板 - 前保险杠 ((拆卸和安装))。
