驾驶位座椅卷收器 ((拆卸和更换))
校正代码
2005010062
FRT
0.42
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-04-13: 将左前座椅安全带卷收器固定到左侧 B 柱底座的螺栓的规格值从 15 毫米更新为 13 毫米。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左上 D 型环固定到可调顶部环的螺纹胶螺栓 |
 30 Nm (22.1 lbs-ft) |
|
更换 | 1098380-00-B |
| 将左前座椅安全带卷收器固定到左侧 B 柱底座的螺纹胶螺栓 |
40 Nm (29.5 lbs-ft) |
|
更换 | 1846261-00-A |
拆卸
- 拆卸前备箱后部挡板。请参阅 后裙板总成 ((拆卸和更换))。
- 拆下第二排座椅左侧侧部承梁。请参阅 第二排肘板 - 左 ((拆卸和更换))。
- 断开低压电池。请参阅 低压电池 - 锂离子（断开和连接）。
-

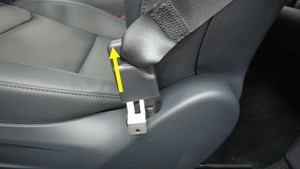

将座椅安全带释放工具 (1133787-00-A) 插入安全带预紧器连接件底部，将安全带从预紧器上松开。
- 拆下第二排座椅下部座垫。请参阅 第二排座椅坐垫 ((拆卸和更换))。
- 拆卸仪表板左侧端盖。请参阅 仪表板端盖，左 ((拆卸和更换))。
- 拆下左侧A 柱下部饰板。请参阅 A 柱下部总成，左 ((拆卸和更换))。
- 拆下 B 柱左侧下部饰板。请参阅 B 柱下部总成，左 ((拆卸和更换))。
- 拆下左侧 B 柱中部饰板。请参阅 B 柱中部总成，左 ((拆卸和更换))。
- 拆卸左侧 B 柱上饰板。请参阅 B 柱上部总成，左 ((拆卸和更换))。
- 拆下第一排左侧座椅安全带织带导杆。第一排座椅安全带织带导杆总成（单侧） ((拆卸和更换))。
-

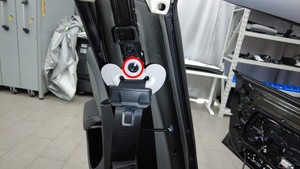

拆下并弃置将左侧上部 D 型环固定到顶部环的螺纹胶螺栓。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 3 英寸加长件
- 梅花 T50 套筒
- 棘轮/扭矩扳手
-

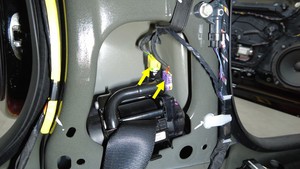

将电气线束从左前座椅安全带卷收器连接器（2 个）上断开。
注同时，请滑动连接器两侧的橙色锁片，以松开连接器。
-

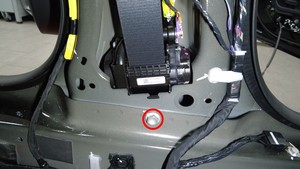

拆下并弃用将左前座椅安全带卷收器固定到左侧 B 柱底座的螺纹胶螺栓。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 13 毫米深套筒
- 棘轮/扭矩扳手
-

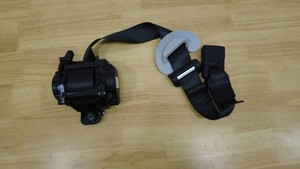

将左前安全带卷收器从车辆上拆下。
安装
-
将电气线束与安全带卷收器连接器（2 个）相连。
注连接器完全就位时，可听到清晰的锁止声。
-
将左前座椅安全带卷收器安装到车辆上。
注确保卷收器上的 T 型锁片与 B 柱底板上的凹槽接合。
-
安装一个新的螺纹胶螺栓，将左前座椅安全带卷收器固定到左侧 B 柱底座。40 Nm (29.5 lbs-ft)TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 13 毫米深套筒
- 棘轮/扭矩扳手
-
安装一个新的螺纹胶螺栓，将左侧上部 D 型环固定到顶部环。30 Nm (22.1 lbs-ft)TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 3 英寸加长件
- 梅花 T50 套筒
- 棘轮/扭矩扳手
- 安装第一排左侧座椅安全带织带导杆。第一排座椅安全带织带导杆总成（单侧） ((拆卸和更换))。
- 安装 B 柱左侧上部饰板。请参阅 B 柱上部总成，左 ((拆卸和更换))。
- 安装左侧 B 柱中部饰板。请参阅 B 柱中部总成，左 ((拆卸和更换))。
- 安装 B 柱左侧下部饰板。请参阅 B 柱下部总成，左 ((拆卸和更换))。
- 安装左侧 A 柱下部饰板。请参阅 A 柱下部总成，左 ((拆卸和更换))。
- 安装左侧仪表板端盖板。请参阅 仪表板端盖，左 ((拆卸和更换))。
- 安装第二排座椅下部座垫。请参阅 第二排座椅坐垫 ((拆卸和更换))。
- 安装第二排座椅侧部承梁。请参阅 第二排肘板 - 左 ((拆卸和更换))。
-
将左侧前座椅安全带预紧装置联轴器安装到左侧前座椅预紧装置上。
注执行推拉推测试，确认预紧器和连接件均已完全就位。注拉动织带看是否安装正确。织带应能够以正常速度顺利拉出，快速拉出时应能锁止。警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
- 连接低压电池。请参阅 低压电池 - 锂离子（断开和连接）。
- 安装前备箱后挡板。请参阅 后裙板总成 ((拆卸和更换))。
