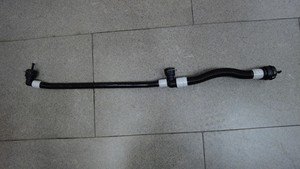

软管 - 前歧管 ((拆卸和更换))

校正代码 1830020012 FRT 0.48 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 拆卸前备箱后部挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
  3. 断开低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
  4. 拆卸驾驶室进气槽。请参阅 新风槽总成 - HVAC ((拆卸和更换))。
  5. 拆卸前备箱储物单元。请参阅 前备箱总成 ((拆卸和更换))。
  6. 拆卸前流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
  7. 拆下高压电池前滑板。请参阅 防滑板 - 前 - 高压电池 ((拆卸和更换))。
  8. 拆卸将右前轮拱内衬固定到高压电池的推入式卡子（3 个）。
  9. 使用弹力带拉回右前轮拱内衬，然后将其固定到副车架上。
  10. 在高压电池 RH 前侧下方放置一个冷却液排放容器。

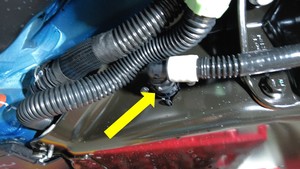

  11. 松开弹簧夹，将右前歧管软管从高压电池右前侧断开，然后立即堵住两个接头。
  12. 在高压电池右前侧中央的下方放置一个冷却液排放容器。

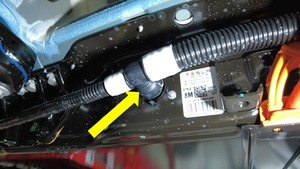

  13. 松开弹簧夹，将右前歧管软管从高压电池前侧断开，然后立即堵住两个接头。
  14. 在高压电池歧管软管下方放置一个冷却液排放容器。
  15. 松开弹簧夹，将右前歧管软管从左侧歧管软管上断开，然后立即堵住两个接头。

安装

  1. 拆卸冷却液塞，将右前歧管软管与左前歧管软管相连，然后紧固弹簧夹。
    注
    执行推拉测试，确认软管已完全就位。
  2. 在高压电池右前侧中央的下方放置一个冷却液排放容器。
  3. 拆下冷却液塞，连接 RH 前歧管软管与高压电池前侧，然后安装弹簧夹。
    注
    执行推拉测试，确认软管已完全就位。
  4. 在高压电池右前侧下方放置一个冷却液排放容器。
  5. 拆下冷却液塞，连接 RH 前歧管软管与高压电池 RH 前侧，然后安装弹簧夹。
    注
    执行推拉测试，确认软管已完全就位。
  6. 取走车辆下方的冷却液排放容器。
  7. 安装高压电池前滑板。请参阅 防滑板 - 前 - 高压电池 ((拆卸和更换))。
  8. 从弹力带上松开右前轮拱内衬。
  9. 安装将右前轮拱内衬固定到高压电池的推入式卡子（3 个）。
  10. 安装前部流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
  11. 完全降下车辆。
  12. 连接低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
  13. 拆下冷却液罐罐盖，然后加注冷却液至适当液位。
    注
    确保冷却液液位处于 "Max" 线处。
  14. 解锁网关。请参阅 网关解锁。
  15. 在触摸屏上，点击Service Mode > Thermal > Coolant System > Coolant Purge，开始Coolant Purge Routine然后等待例行程序完成。
    注
    确保车辆未处于“前进”挡，将车辆换至“前进”挡时，此例行程序将停止。测试将持续约 10 分钟。测试中，速度将在 3500-6500 RPM（怠速 = 约 1500 RPM）之间变化，启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊，则表示冷却液泵存在气锁状况，请再次执行真空加注。继续加注冷却液并排空空气，直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  16. 检查冷却液液位，必要时加满，然后安装冷却液瓶瓶盖。
    注
    确保冷却液液位处于 "Max" 线处。
  17. 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。
  18. 安装驾驶室进气槽。请参阅 新风槽总成 - HVAC ((拆卸和更换))。
  19. 安装前备箱后挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
  20. 将车辆从双柱举升机上移走。请参阅 。
