滤清器 - 座舱（右驾驶） ((拆卸和更换))

校正代码 18101000202 FRT 0.24 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 打开右侧前车门，降低右侧前车窗。
  2. 拆下 RH 脚部空间套。请参阅 Cover - Footwell - Driver (RHD) ((拆卸和更换))。
  3. 拆下右侧脚部空间风管。请参阅 Duct - Footwell - RH (RHD) ((拆卸和更换))。
  4. 拆卸中控台右前面板处地毯。请参阅 中控台侧面板，地毯，右，左驾驶 ((拆卸和更换))。
  5. 将驾驶室右侧地毯移至一旁，以便接触驾驶室滤清器盖板。

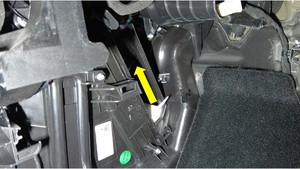

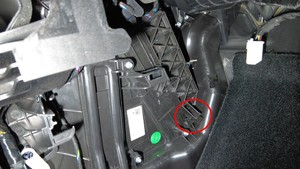

  6. 松开驾驶室滤清器盖板底部的锁片，然后向下滑动盖板，将其移至一旁。

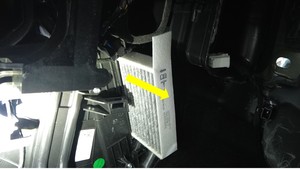

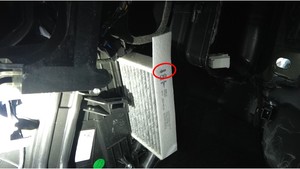

  7. 将滤清器锁片向外折叠，然后将上部滤清器从滤清器外壳中拉出。

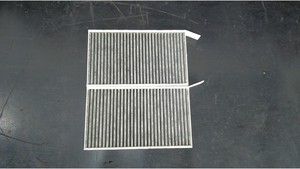

  8. 拆下上部滤清器，然后将下部滤清器向上提起并从滤清器外壳中拉出。

安装

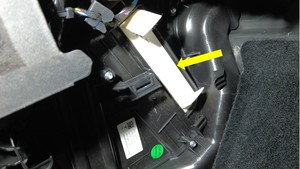

  1. 将下部滤清器安装到滤清器外壳中，注意使箭头指向车尾方向。
  2. 将上部滤清器安装到滤清器外壳中，注意使箭头指向车尾方向，然后将滤清器锁片向内折叠。
  3. 将驾驶室滤清器盖板上部锁片安装到 HVAC 单元卡槽中，然后安装驾驶室滤清器盖板下部锁片。
  4. 安装中控台 RH 板毡毯。请参阅 中控台侧面板，地毯，右，左驾驶 ((拆卸和更换))。
  5. 安装右侧脚部空间风管。请参阅 Duct - Footwell - RH (RHD) ((拆卸和更换))。
  6. 安装 RH 脚部空间总成。请参阅 Cover - Footwell - Driver (RHD) ((拆卸和更换))。
  7. 检查车辆驾驶室过滤器健康分数是否需要重置：在车辆触摸屏上，点击Controls (vehicle icon) > Software，然后向下滑动，即会显示车辆软件版本。
    • 如果车辆软件版本低于 2024.14，则无需重置驾驶室过滤器健康分数。请执行本程序的下一步骤。
    • 如果车辆软件版本为 2024.14 或更高版本：
      1. 启用“维护模式”。请参阅维护模式。

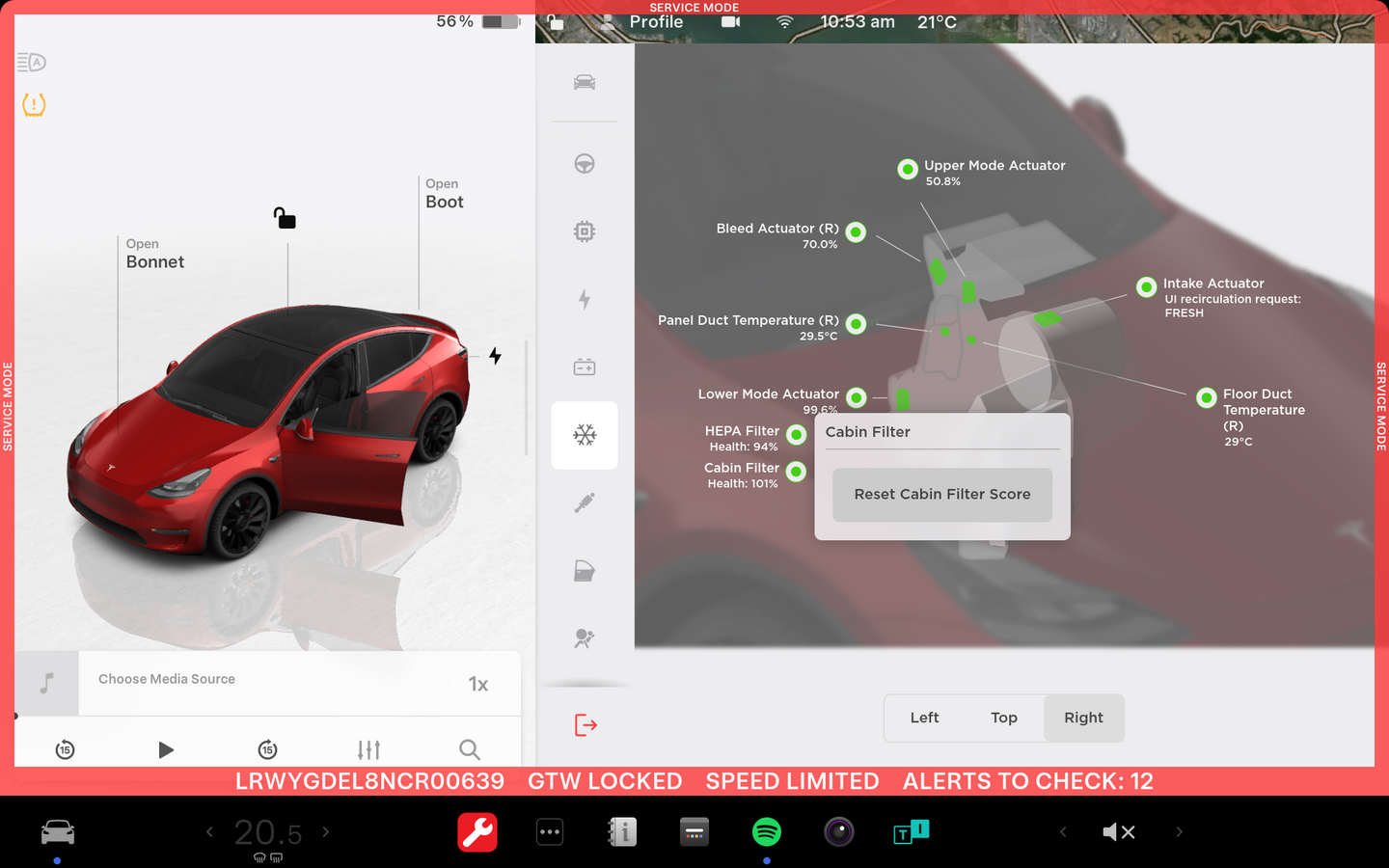

      2. 在“维护模式”菜单中，点击Thermal (snowflake icon) > HVAC > Right，再点击Cabin Filter > Reset Cabin Filter Score。
      3. 驾驶室过滤器健康分数已重置完毕。继续执行本程序的下一步骤。
    图 1. 重置2024+ Model 3驾驶室过滤器健康分数 — 图示为 Model Y；Model 3 与之类似
