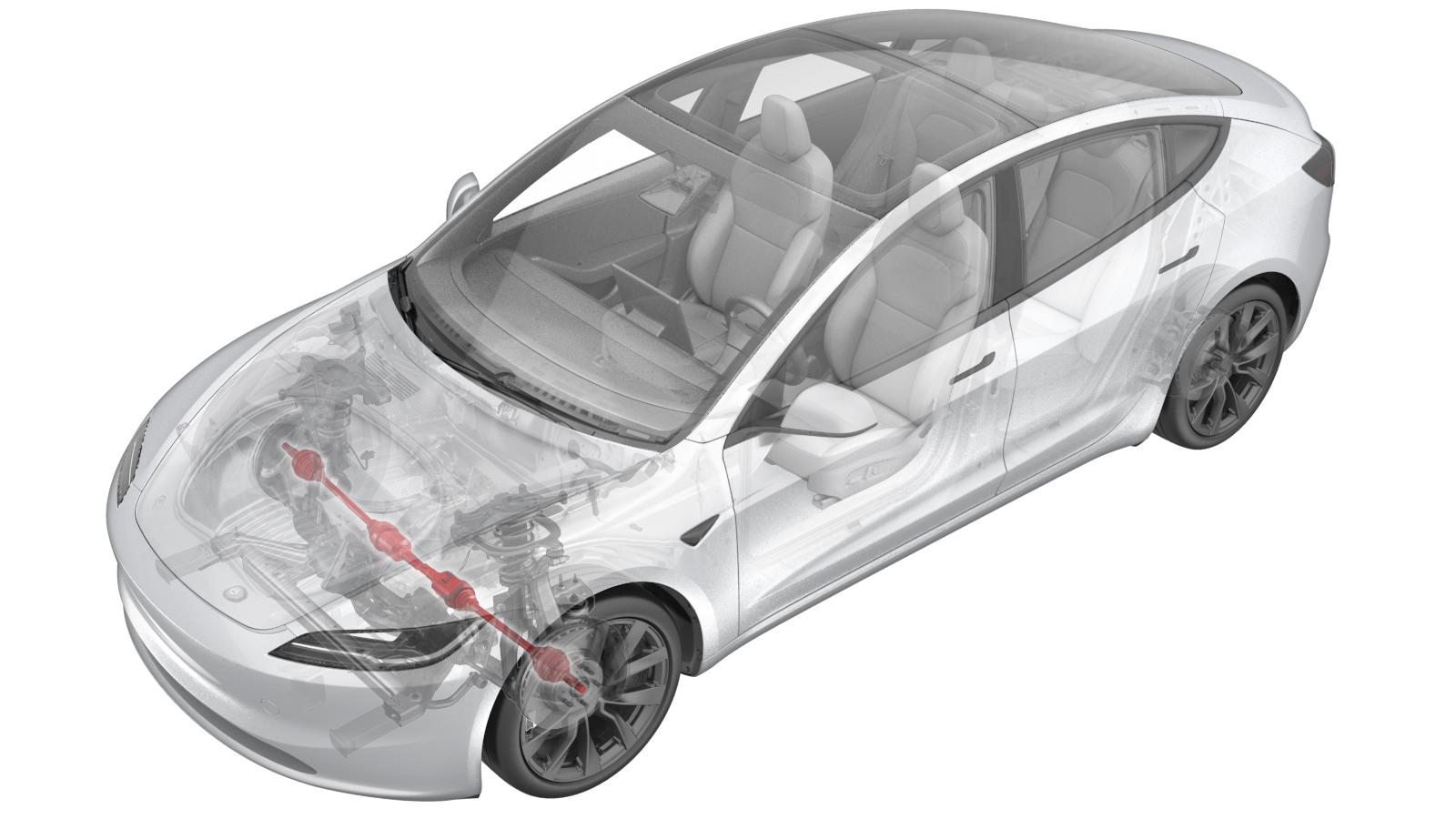

半轴 - 前驱动单元 - LH（润滑轮毂轴承）
校正代码
39302405
0.24
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
程序
- 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
- 松开左前车轮带耳螺母，但请勿在此时拆下车轮。请参阅 轮毂总成（拆卸和安装）。
-

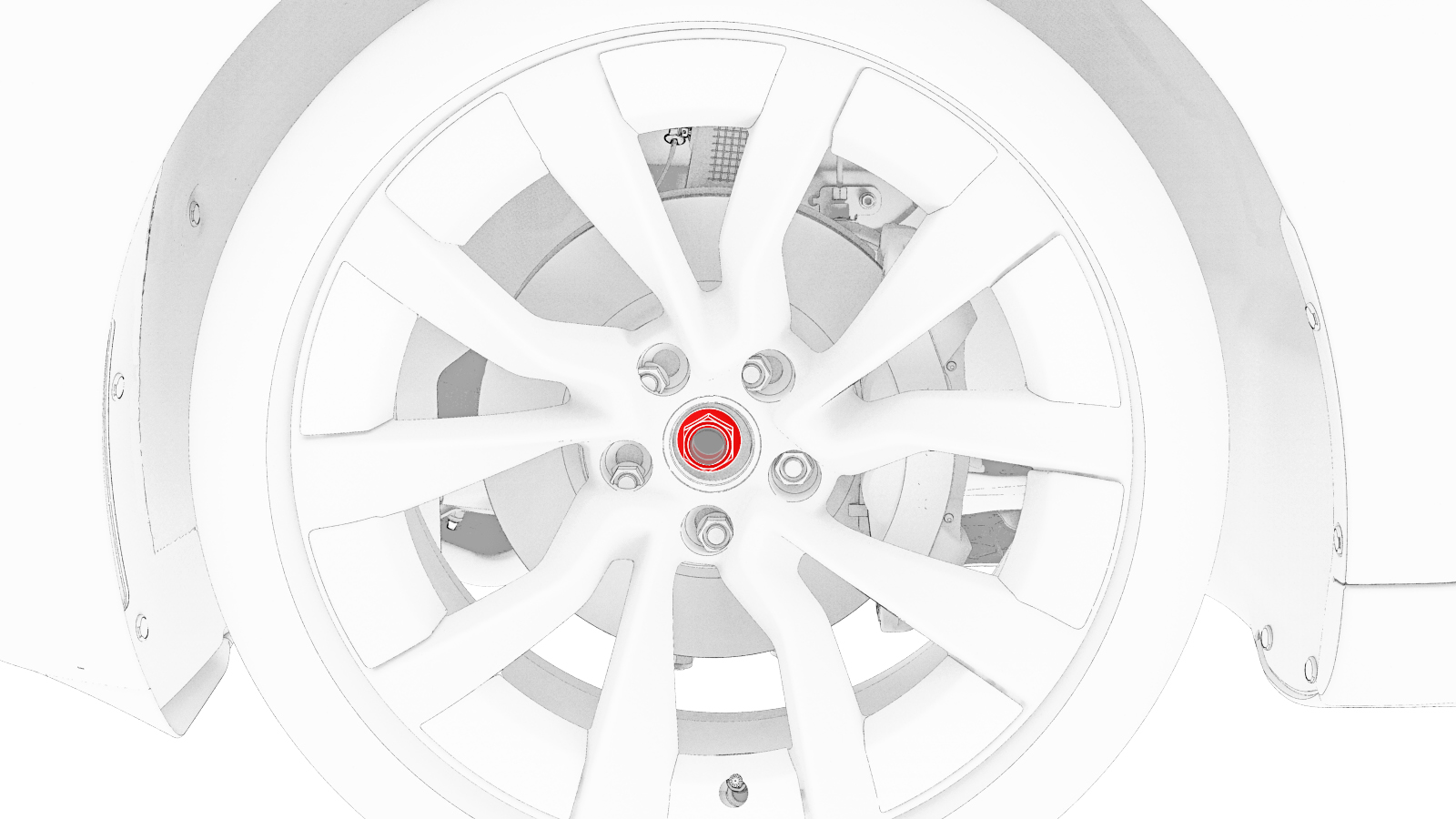

松开 LH 前驱动电机的半轴螺母。
注推荐使用以下工具
- 长断路器杆
- 32 毫米深冲击套筒
- 拆下 LH 前轮毂。请参阅 轮毂总成（拆卸和安装）。
-

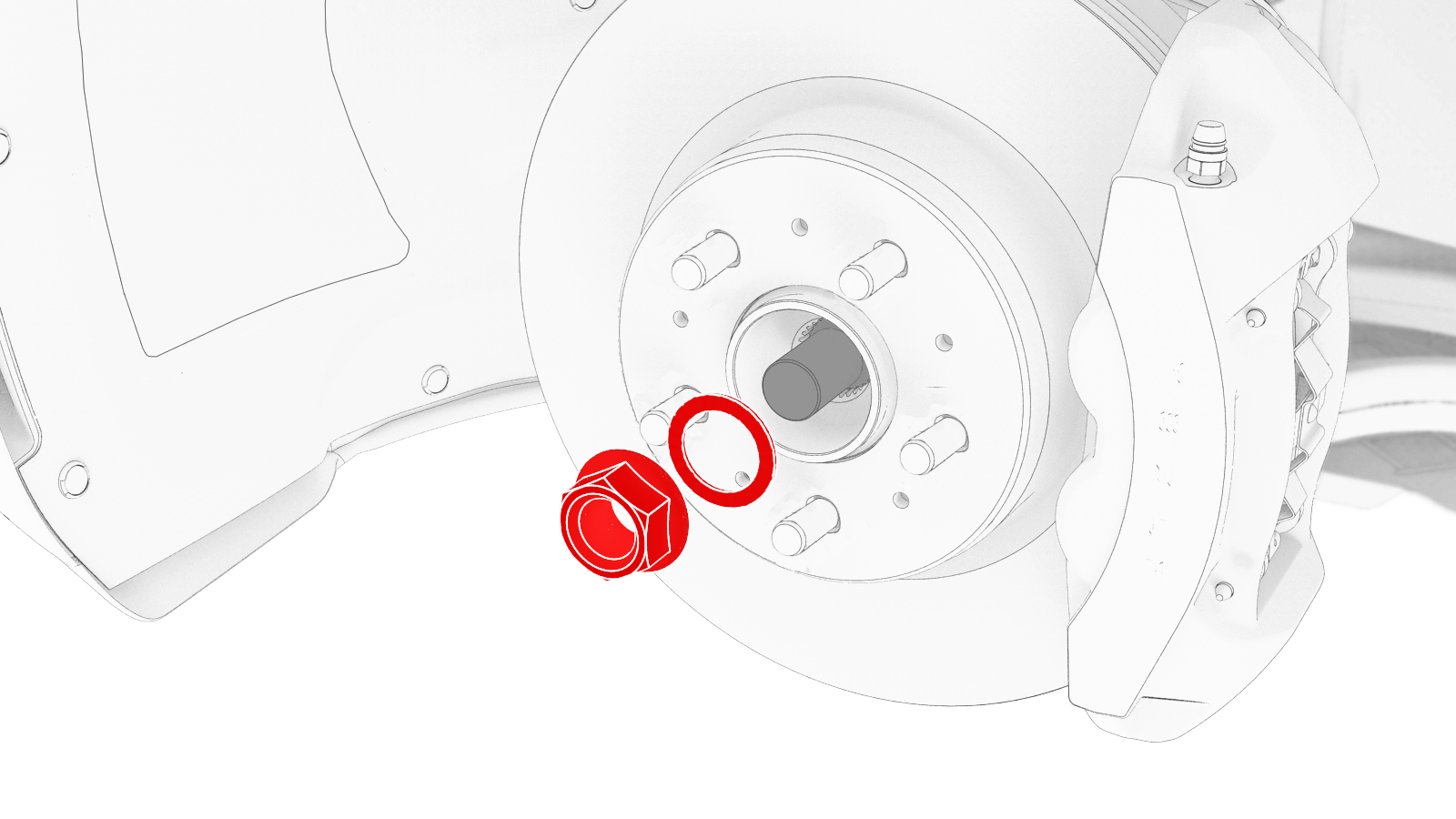

拆下并弃用 LH 前驱动电机的半轴螺母和垫圈。
注垫圈固定在螺母上。
-

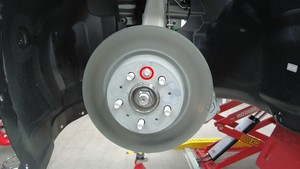

拆下将 LH 前制动盘固定到万向节的螺栓。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 2 英寸加长件
- 10 毫米深套筒
- 棘轮/扭矩扳手
-
将液压轮毂拉拔器安装到左前轮毂上，然后安装并用手拧紧将拉拔器固定到轮毂的螺母（5 个）和垫圈（5 个）。
警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
-

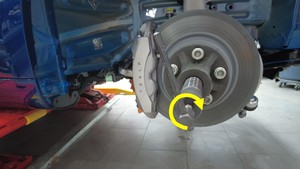

固定轮毂，然后顺时针转动液压轮毂拉拔器工具把手，将左前驱动单元半轴朝远离左前轮毂总成的方向推动 50 毫米。
警告如果半轴相对于轮毂的移动停止，则将工具把手逆时针转动两圈。
-

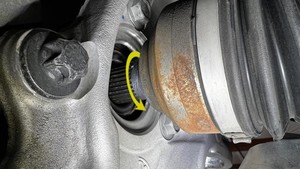

仅向 LH 前驱动单元半轴外侧与轮毂之间的接触面上涂抹约 1 克的 Molykote M-77 润滑膏。
注如有必要，请在涂抹前清洁半轴。警告请勿向半轴花键上涂抹润滑膏。如果错涂润滑膏，请使用车间毛巾将花键擦拭干净。
- 拆卸螺母（5 个）和垫圈（5 个），然后从左前轮毂上拆下液压轮毂拉拔器。
-
在半轴上安装新的半轴螺母并手动拧紧。
-
安装将左前制动盘固定到转向节的螺栓。
5 Nm (3.7 lbs-ft)TIp推荐使用以下工具- 无绳棘轮/冲击钻
- 2 英寸加长件
- 10 毫米深套筒
- 棘轮/扭矩扳手
- 安装 LH 前车轮。请参阅 轮毂总成（拆卸和安装）。
-
完全紧固新的左前驱动电机半轴螺母。300 Nm (221.2 lbs-ft)注推荐使用以下工具
- 32 毫米深冲击套筒
- 将车辆从双柱举升机上移走。请参阅 举升车辆 - 双柱举升机。
